Как выбрать вводной автомат для квартиры и частного дома

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная  о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Что такое электрический автомат

Электрический автомат или автоматический выключатель, также именуемый просто автоматом — специальный аппарат, предназначенный для коммутации, то есть включения и отключения электроцепи, а также для защиты электроприборов и кабелей от перегрузки или замыкания. Это устройство предназначено как для защиты, так и для управления электросетью. Оно спокойно проводит электричество в обычном режиме, а при перегрузке цепи — при наличии короткого замыкания или перегреве — тут же отключается. Тем самым такое устройство защищает проводку от сгорания обмотки, электрические приборы — от порчи, а кабели — от возгорания.

Разные типы электрических автоматов

Самый первый электроавтомат был создан еще в XIX веке Ч. Пейджем. Это была емкость с контактным стержнем, наполненная ртутью. Если значения электромагнитного поля росли, то стержень начинал подниматься вверх и тем самым размыкал электроцепь. В том же веке, но спустя примерно 50 лет великий изобретатель Томас Эдисон создал предохранитель, который перегорал при перегрузке цепи и размыкал ее. А еще спустя некоторое время Михаил Доливо-Добровольский изобрел рубильник с автоматической защитой и пружинными контактами, которые размыкались при увеличении показателей электромагнитного поля.

Автоматический выключатель используется в жилых домах, школах, больницах, административных зданиях, мастерских и в целом где угодно, где есть необходимость использовать такое благо цивилизации как электричество. Несмотря на то, что в целом принцип работы у всех современных моделей схож, все же различают несколько вариантов устройств. Каждый тип имеет свою маркировку, помогающую их различать.

Электрические автоматы — подключение

Таблица. Виды автоматических выключателей.

ОбзоначениеОписание
ВПрименяются в жилых домах, квартирах, отключаются в течение 5-20 секунд с момента появления неполадок при отклонении допустимого уровня тока в 3-5 единиц.
СТак называемые универсальные общедомовые варианты, которые выключаются спустя 1-10 секунд с момента появления неполадок, когда уровень тока отклоняется на 5-10 единиц.
DТакие устройства используются в промышленных цехах, на производстве и имеют мгновенное срабатывание при условии изменения значения тока в 14 раз.

Сейчас читают:

Помимо этой классификации все автоматы делятся также на несколько видов в зависимости от количества полюсов. Именно от этого показателя зависит, кстати, и количество проводов, которые можно подключить одновременно.

  • Однополюсные — для обеспечения безопасности на определенном участке, позволяют подключить только 2 провода — на выход и вход. Полной безопасности не обеспечат, так как ноль всегда остается подключенным — при возникновении неполадок разрывается только фаза.

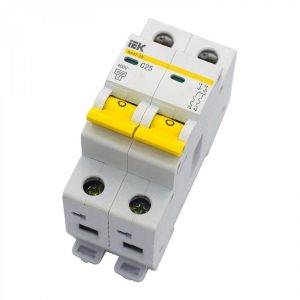

  • Двухполюсные — обеспечивают полное отсоединение от цепи. Ток в проводах полностью пропадает после срабатывания прибора.
  • Трехполюсные — для сети с тремя фазами. Как правило, такие устройства используются только в сфере промышленности.

Где устанавливают вводный автомат?

Вводной автомат можно установить до счетчика или после него. Если устанавливается до счетчика электроэнергии, то такой автомат должен быть обязательно опломбирован.

вводной автомат опломбирован

Для этого выпускаются специальные боксы с возможностью опломбирования. Либо стоит подумать о приобретении специального щитового оборудования, в котором предусмотрено специальная ячейка для вводного автоматического выключателя с возможностью опломбирования.


Распределительный щит

Учитывать необходимо как то, какой вводный проводник проложен до вводного автомата, так и то, какой проводник проложен к нагрузкам, т.е. к осветительным приборам, розеткам или к какому- либо оборудованию.

Про ремонт и установку электрических щитов читайте статью: «Монтаж и ремонт электрических щитов своими руками»

Допустим, сделали ремонт, заменили алюминиевую проводку на медную, но такая реконструкция никак не дает основания поставить вводный автомат на 40А или 50А. Потому что вводный проводник может оказаться слишком устаревшим и к тому же с сечением 4 квадрата по алюминию. Заменить стояк с устаревшей проводкой не всегда бывает возможным. Даже если бы мы хотели увеличить номинал вводного автомата, порой это просто недопустимо, поэтому придется ограничится автоматом на вводе на 25А, да бы не случилось беды.

Пример 1. Расчет вводного автомата дома

Примеры расчета автоматических выключателей начнем с частного дома, а именно рассчитаем вводной автомат. Исходные данные:

  • Напряжение сети Uн = 0,4 кВ;
  • Расчетная мощность Рр = 80 кВт;
  • Коэффициент мощности COSφ = 0,84;

1-й расчет:

Чтобы выбрать номинал автоматического выключателя считаем номинал тока нагрузки данной электросети:

Iр = Рр / (√3 × Uн × COSφ) Iр = 80 / (√3 × 0,4 × 0,84) = 137 А

2-й расчет

Чтобы избежать, ложное срабатывание автомата защиты, номинальный ток автомата защиты (ток срабатывания теплового расцепителя) следует выбрать на 10% больше планируемого тока нагрузки:

  • Iток.расцепителя = Iр × 1,1
  • Iт.р = 137 × 1,1 = 150 А

Итог расчета: По сделанному расчету выбираем автомат защиты (по ПУЭ-85 п. 3.1.10) с током расцепителя ближайшим к расчетному значению:

I ном.ав = 150 Ампер (150 А).

Такой выбор автомата защиты позволит стабильно работать электрической цепи дома в рабочем режиме и срабатывать, только в аварийных ситуациях.

Блокировка при коротком замыкании

Не менее важной функцией выключателя является блокировка при коротком замыкании. В случае подгорания проводки в любом электрическом приборе, происходит оголение токоведущих частей, при соприкосновении которых образуется электродуга, обладающая способностью приведения в действие любого осветительного оборудования

Вторым узлом прибора является электромагнитный, который мгновенно реагирует на резкое повышение напряжения, в результате чего боек активизирует рычаг, размыкающий контакт сети.

Разрыв контакта внутри автомата приводит к образованию своей электродуги. Чтобы её ликвидировать предусмотрена камера из решеток, предназначенная для дробления и тушения высокотемпературного пламени.

Выбор автоматического выключателя. Основное правило

Выбирать защитный автомат надо, исходя из площади сечения провода, который этот автомат защищает (который подключен после этого автомата). А сечение провода – из максимального тока (мощности) нагрузки.

Алгоритм выбора автоматического выключателя таков:

  1. Определяем мощность и ток потребителей линии, которая будет питаться через автомат. Ток рассчитывается по формуле I=P/220, где 220 – номинальное напряжение, I – ток в амперах, Р – мощность в ваттах. Например, для нагревателя мощностью 2,2 кВт ток будет 10 А.
  2. Выбираем провод по таблице выбора сечения в зависимости от тока. Для нашего нагревателя подойдет кабель с жилой сечением 1,5 мм². Он в самых худших условиях в однофазной сети держит ток до 19А.
  3. Выбираем автомат, чтобы он гарантированно защищал наш провод от перегруза. Для нашего случая – 13А. Если поставить автомат с таким номинальным тепловым током, то при токе 19А (превышение в полтора раза) автомат сработает примерно через 5-10 минут, судя по время-токовым характеристикам.

Много это или мало? Учитывая, что кабель тоже имеет тепловую инерцию, и не может мгновенно расплавиться, то нормально. Но учитывая то, что нагрузка не может просто так увеличить свой ток в полтора раза, и за эти минуты может произойти пожар – это много.

Поэтому, для тока 10 А лучше использовать провод сечением 2,5 мм² (ток при открытой прокладке – 27А), а автомат 13А (при превышении в 2 раза сработает примерно через минуту). Это для тех, кто хочет перестраховаться.

При этом главное правило будет таким:

Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки

Iнагр < Iавт < Iпров

Имеются ввиду максимальные токи.

И если есть такая возможность, номинал автомата должен быть смещён в сторону тока нагрузки. Например, макс.ток нагрузки 8 Ампер, макс.ток провода – 27А (2,5мм2). Автомат следует выбирать не на 13 или 16, а на 10 Ампер.

Привожу таблицу выбора автомата:

Установка

Основной тип крепления автоматов – установка на DIN рейку. Напрямую к стене или корпусу распределительного щитка приборы не прикручиваются.

Прибор может изготавливаться в отдельном корпусе или быть установленным в общий щиток. При монтаже обязательно должен обеспечиваться доступ для электриков.

Вводный автомат должен быть опломбирован. Это обезопасит устройство от несанкционированного подключения. Ограничение доступа осуществляется при помощи заглушки на отверстиях.

Подключение снизу или сверху?

В ПУЭ сказано, что питающий кабель должен присоединяться как правило к неподвижным контактам. А у всех известных фирм неподвижные сверху. Поэтому автомат ввода традиционно устанавливается в распределительном щите сверху слева. Для удобства отводящие линии монтируют сверху вниз . Но если смонтировать наоборот, все функции останутся такие же.

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводовДопустимый длительный ток нагрузкиМаксимальная мощность нагрузки для однофазной сети 220 ВНоминальный ток защитного автоматаПредельный ток защитного автоматаПримерная нагрузка для однофазной цепи
1,5 мм²19 А4,1 кВт10 А16 Аосвещение и сигнализация
2,5 мм²27 А5,9 кВт16 А25 Арозеточные группы и электрический теплый пол
4 мм²38 А8,3 кВт25 А32 Акондиционеры и водонагреватели
6 мм²46 А10,1 кВт32 А40 Аэлектрические плиты и духовые шкафы
10 мм²70 А15,4 кВт50 А63 Авводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Установка вводного устройства в трехфазных сетях

Сеть на три фазы наиболее распространена в домах, где приготовление пищи производится не на газовых, а на электрических плитах. Для ее защиты используются вводные автоматы с тремя или четырьмя полюсами. Трехполюсный прибор при перегрузке или КЗ позволяет одновременно выключить все три фазы цепи. К каждой из его клемм подсоединяется отдельный фазный провод. На вопрос, подключается вводный автомат в трехфазной цепи до или после счетчика, отвечаем – подсоединение ВА производится так же, как и в однофазной сети, перед электросчетчиком. Чтобы исключить поражение людей током в результате утечки, в линию рекомендуется включить УЗО.

Какие бывают вводные автоматы по полюсам и как они используются – на следующем видео:

Четырехполюсные ВА используется в трехфазных электросетях значительно реже устройств с тремя полюсами. Устанавливают их, как правило, в четырехпроводных цепях. Основное отличие при его подключении от вышеописанного трехполюсника в том, что к четвертому полюсу подключается нейтральный провод. В остальном кабели распределяются так же, как и при подключении трехполюсного ВА. Гораздо чаще аппарат на 4 полюса используется для четырехфазного подсоединения, так как при аварийной ситуации на любой из веток он отключит подачу тока ко всем четырем.

Подключение счетчика в этом случае, как всегда, производится после вводного автомата.

Рабочий ток вычисляется следующим образом:

  • Считаем, сколько киловатт приходится на каждую из фаз, складывая мощность подключенных приборов (в кВт).
  • Полученную сумму умножаем на 1,52 (для сети с показателем рабочего напряжения 380 В) или на 4,55 (220 В).
  • Результат покажет, сколько Ампер составляет рабочий ток. Номинальное значение должно быть выше, поэтому нужно подбирать автомат по ближайшему показателю.

Подбираем подходящий автомат ввода – на какие параметры нужно опираться

Рассмотрев основные виды вводных устройств, нужно обратить внимание на параметры, учитывать которые необходимо при выборе подходящего варианта для установки в отдельно взятом случае. Первым делом определяем максимальный ток короткого замыкания

Это показатель, при котором устройство ввода должно сработать и разорвать электрическую цепь. Предлагаются ВА с параметрами от 3 до 10 мА. Оптимальным вариантом будет прибор с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, особенно, если вариант возникновения КЗ сведён к минимуму. Если жилище находится рядом с подстанцией, то в этом случае рекомендуется обратить внимание на устройства ввода на 10 мА.

Далее идет показатель рабочего тока, о котором мы упоминали раньше. В этом случае нужно рассматривать не только суммарную нагрузку, приходящуюся на сеть, но и сечение кабеля. Просчитывают этот параметр следующим образом: складываются мощности всего электрооборудования, находящегося в доме, после чего полученный результат умножают на 0,7 – коэффициент одновременной работы всего оборудования. Полученное значение делим на 220 (380). Итоговый результат – номинальный ток, который должен быть у приобретаемого вводного устройства.

https://youtube.com/watch?v=QWn5hL4ZnMM

При выборе ВА не обойтись и без такого понятия, как тип время-токовой характеристики. Поскольку превышение пускового тока над рабочим может быть выше в несколько раз, то автомат может определить такой параметр как короткое замыкание. Вследствие этого произойдет размыкание цепи, что совсем не нужно. Для этого существует определенная градация, позволяющая правильно выбрать класс устройства:

  • В. Применяется, если отсутствуют мощные электроприборы.
  • С. Используют при наличии электроплиты, котла и подобного оборудования. Применяется в домах, где пользуются приборами средней мощности не на постоянной основе: сварочный аппарат, бетономешалка и т.д.
  • D. Ставят при наличии мощного оборудования.

Важно

Устанавливая ВА в доме, обратите внимание на состояние проводки. Быть может, перед установкой ее стоит заменить

Предупреждение перегрузки от работы потребителей

Иногда на линию устанавливают автомат с номинальной мощностью значительно более низкой, чем необходимо для гарантированного сохранения работоспособности электрического кабеля.

Снижать номинал выключателя целесообразно, если суммарная мощность всех устройств в цепи значительно меньше, чем способен выдержать кабель. Это происходит, если исходя из соображений безопасности, когда уже после монтажа проводки часть приборов была удалена с линии.

Тогда уменьшение номинальной мощности автомата оправдано с позиции его более быстрого реагирования на возникающие перегрузки.

Например, при заклинивании подшипника электродвигателя, ток в обмотке резко увеличивается, но не до значений короткого замыкания. Если автомат среагирует быстро, то обмотка не успеет оплавиться, что спасет двигатель от дорогостоящей процедуры перемотки.

Также используют номинал меньше расчетного по причинам жестких ограничений на каждую цепь. Например, для однофазной сети на входе в квартиру с электроплитой установлен выключатель 32 A, что дает 32 * 1,13 * 220 = 8,0 кВт допустимой мощности. Пусть при выполнении разводки по квартире были организованы 3 линии с установкой групповых автоматов номинала 25 A.

Если количество установленных в распределительный щит групповых автоматов велико, то их необходимо подписать и пронумеровать. Иначе можно запутаться

Допустим, что на одной из линий происходит медленное возрастание нагрузки. Когда потребляемая мощность достигнет значения равного гарантированному расцеплению группового выключателя, на остальные два участка останется только (32 – 25) * 1,45 * 220 = 2,2 кВт.

Это очень мало относительно общего потребления. При такой схеме распределительного щитка входной автомат будет чаще отключаться, чем устройства на линиях.

Поэтому чтобы сохранить принцип селективности, нужно поставить на участки выключатели номиналом в 20 или 16 ампер. Тогда при таком же перекосе потребляемой мощности на другие два звена будет приходиться суммарно 3,8 или 5,1 кВт, что приемлемо.

Рассмотрим возможность установки выключателя с номиналом 20A на примере выделенной для кухни отдельной линии.

К ней подсоединены и могут быть одновременно включены следующие электроприборы:

  • Холодильник, номинальной мощностью 400 Вт и стартовым током в 1,2 кВт;
  • Две морозильные камеры, мощностью 200 Вт;
  • Духовка, мощностью 3,5 кВт;
  • При работе электрической духовки разрешено дополнительно включить только один прибор, самые мощный из которых – электрочайник, потребляющий 2,0 кВт.

Двадцатиамперный автомат позволяет более часа пропускать ток с мощностью 20 * 220 * 1,13 = 5,0 кВт. Гарантированное отключение меньше чем за один час произойдет при пропуске тока в 20 * 220 * 1,45 = 6,4 кВт.

На кухне постоянное подключение к электричеству должно быть у холодильного оборудования и плиты. Если существует риск превышения силы тока, то одновременную работу остальных устройств можно исключить, выделив для них всего две розетки

При одновременном включении духовки и электрочайника суммарная мощность составит 5,5 кВт или 1,25 части от номинала автомата. Так как чайник работает недолго, то отключения не произойдет. Если в этот момент включатся в работу холодильник и обе морозильные камеры, то мощность составит уже 6,3 кВт или 1,43 части номинала.

Это значение уже близко к параметру гарантированного расцепления. Однако вероятность возникновения такой ситуации крайне мала и длительность периода будет незначительна, так как время работы моторов и чайника невелико.

Возникающего при запуске холодильника стартового тока, даже в сумме со всеми работающими устройствами, будет недостаточно для срабатывания электромагнитного расцепителя. Таким образом, в заданных условиях можно использовать автомат на 20 A.

Единственный нюанс заключается в возможности увеличения напряжения до 230 В, что разрешено нормативными документами. В частности ГОСТ 29322-2014 (IEC 60038:2009) определяет стандартное напряжение равным 230 В с возможностью использования 220 В.

Сейчас в большинство сетей электричество подают напряжение 220 В. Если же параметр тока приведен к международному стандарту 230 В, то можно пересчитать номиналы в соответствии с этим значением.

Установка вводного автомата

Не имеет большого значения то, устанавливается ли автомат после счетчика или до него. Единственный момент состоит в том, что монтаж до электросчетчика требует обязательной опломбировки. Дополнение счетчика установленными предохранителями также необходимо.

При расположении надо учитывать, чтобы вводный проводник был проложен точно до автомата защиты и был предрасположен к следующим нагрузкам:

  • осветительные приборы;
  • розетки;
  • количество подключаемых электроприборов;
  • техническое оборудование.

Все нагрузки необходимо суммировать для выбора трёхфазного устройства ввода, который и нужен для избежания перегрева проводов.

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

  • Мы в TELEGRAM;
  • Мы в Instagram;
  • Мы на YouTube;

Как выбрать автомат по величине силы тока

Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.

Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.

Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.

Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.

Маркировка есть в паспорте изделия, и обязательно на корпусе.

При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.

Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).

Подробнее о времятоковой характеристике расскажем далее.

Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.

Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.
