Схема подключения проходного выключателя с двух мест
Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).
Электрическая схема включения проходного выключателя с 2 мест
Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.
Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.
Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.
Расключение проводов на проходном выключателе
Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.
Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.
Как разводятся провода по помещению
Как все соединить в клеммной коробке рассказано в видео.
Варианты использования ламп подсветки
В качестве примера рассмотрим варианты использования ламп подсветки в изделиях «Легранд»
Режим подсветки на иллюстрации обозначен рисунком месяца, установка выключателя с индикацией работы — изображением лампочки.
Одноклавишный выключатель с ночной подсветкой подключен по классической схеме: лампочка на контактах L. Для индикации работы, на лампу подсветки необходимо завести рабочий нуль.
Подключение двухклавишного выключателя выполняется аналогично. На каждую рабочую линию предусмотрена отдельная индикаторная лампочка. Схема обеспечивает раздельную индикацию двойного выключателя, каждая подсветка работает для своей линии.
Так же точно работает и выключатель трехклавишный. Только индикаторов будет уже три. Кстати, это еще один довод для противников подсветки: трехклавишник в режиме индикации тратит энергии в 3 раза больше, чем двойной выключатель.
Проходной выключатель тоже может работать с подсветкой. Только схема включения будет иная. Индикатор подключается к тем контактам, которые будут разомкнуты при положении клавиши «вниз». В результате, если вы включаете свет одним из «проходников», на нем гаснет подсветка.
При использовании подсветки в качестве индикации работы лампы, индикатор подключается со стороны светильника, и на него заводится отдельный рабочий нуль. Вне зависимости от положения «проходников», при включении освещения загорится индикатор.
Legrand продает лампы подсветки отдельно. По сути — это обычный светодиод с гасящим резистором и обратным диодом, упакованный в термоусадочный кембрик.
Если нет желания переплачивать за логотип на ценнике, можно изготовить запасной индикатор самостоятельно. Схема простая: для того, чтобы через LED элемент не протекал обратный ток (у нас в сети переменное напряжение, полярность меняется с частотой 50 Гц), устанавливается обратный диод (типа Д226). А поскольку падение напряжения на светодиоде 2–3 вольта (в зависимости от цвета), в цепь устанавливается токоограничительный резистор. Схема и номиналы деталей на иллюстрации:
Таким индикатором можно оснастить любой выключатель, главное — чтобы свет пробивался через пластик.
Как установить выключатель с подсветкой — разобрались, теперь будем бороться с паразитными засветками. Ушлые мастера уже предлагают в продаже некие модули, которые подключаются параллельно экономкам и LED лампам.
По сути, это обычные нагрузочные резисторы. Они действительно блокируют нежелательное свечение, при этом расходуя энергии столько-же, сколько маломощная лампа накаливания. То есть, свет у вас выключен, а счетчик продолжает мотать.
Читать также: Как разобрать перфоратор штурм
Чтобы «подружить» выключатель с подсветкой и светодиодные (экономные) лампы, нужен проходной переключатель.
Вы подключаете на один выход рабочую лампу, а на второй — индикатор с отдельно заведенным рабочим нулем. При этом фаза работает только на одного потребителя: либо на основную лампу, либо на индикатор. Никакого паразитного свечения не может быть в принципе.
Да, схема включения более сложная (придется тянуть нулевой провод). Но за комфорт использования надо платить. Электроэнергия расходуется минимальная, мощность не более 1 ватта.
Устройство
Для того чтобы понять, что представляет собой этот элемент электросети, рассмотрим его строение. После этого мы рассмотрим, как подключить двухклавишный выключатель.
Этот элемент состоит из:
- корпуса;
- входных и выходных клеммников;
- двух клавиш.
Элементы двойного выключателя
Стоит сказать, что некоторые виды отсоединителей тока вместо клемм могут иметь винтовые зажимы. Вся схема заключается в том, что на первый зажим или клемму подается ток.
Далее к нему параллельно подключаются два провода и контакты, которые размыкают и смыкают клавиши. Понятное дело, что на каждой контакт есть своя клавиша. Далее эти контакты соединяются с выходными винтовыми зажимам или клеммами. Собственно к зажимам или клеммам надо будет подключить кабели, которые соединяют двухклавишный выключатель и светильник.
Аналогичное строение имеет одноклавишный отсоединитель. По сути дела двухклавишный выключатель представляет собой два одноклавишных включателя, которые находятся в одном корпусе.
Примечательным фактом является то, что некоторые модели двухклавишного включателя состоят из двух отдельных одноклавишных соединителей. Их называют модульными.
Весь принцип работы двухклавишного включателя, который можно легко подключить, заключается в размыкании и смыкании проводов, которые подходят к отдельным лампам в светильнике или отдельным светильникам.

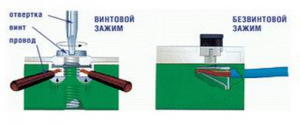

Зажимные и безвинтовые клеммы на выключателях
Стоит рассмотреть элементы, благодаря которым происходит подключение кабеля. Клеммники представляют собой специальные механизмы, которые имеют самозажимные клеммы. Они очень удобны, так как достаточно зачистить провод и вставить конец в клемму.
Что касается винтовых зажимов, то они представляют собой специальную колодку, в которую также вставляется зачищенный кабель. Однако его фиксация происходит путем закручивания болта.
Полезный совет: лучше выбирать тот двухклавишный выключатель, который оснащен клеммными колодками. Недостатком винтовых зажимов является то, что такое соединение со временем ослабляется. В результате возникает необходимость в постоянной проверке контакта и постоянном докручивании винта.
Также в состав двухклавишного выключателя может входить подсветка и индикатор. Подсветка позволяет легко найти этот элемент осветительной системы в темноте. Свечение индикаторной лампочки свидетельствует о том, что сеть является замкнутой и светильник должен светиться.
Конструкция и назначение выключателей
Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.
Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей.
Они состоят из 4 основных частей:
- рабочего узла – металлическая основа с контактами и кнопочным приводом;
- крепежа – лапок или усиков из металла, соединенных с металлической пластиной;
- декоративного оформления – панели или рамки;
- динамической части – пластиковой клавиши.
Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали, внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.
В числе причин для установки выключателя с одной клавишей значатся:
Внешнее и внутренне строение зависит от нескольких факторов, например, функциональных задач или потенциальной нагрузки. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку.
Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм
Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания (например, для торшеров или настольных ламп он не нужен).
Это чаще всего потолочные или настенные светильники, люстры, сложные осветительные системы.
При выборе устройств для помещений с повышенным уровнем влажности следует обратить внимание на такой показатель, как уровень защиты: для спальни или гостиной достаточно IP 20, для ванной или кухни – IP 40, для наружного (уличного) монтажа – IP 55
Подключение двух ламп на один выключатель
Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.
Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.
Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.
Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).
Как подключить. Видео
Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.
Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.
Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

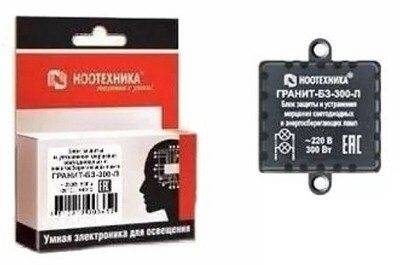

Как избавиться от «моргающих» ламп и возможные проблемы

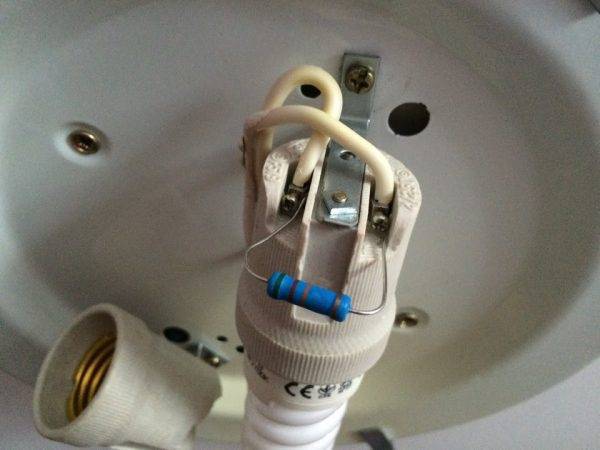

Установка резистора в патроне Основная проблема, с которой сталкиваются владельцы выключателей с индикаторами – мерцание ламп и самого индикатора. Больше всего такое явление доставляет дискомфорт в спальнях и рабочем кабинете. Неправильная эксплуатация отрицательно сказывается на продолжительности работы самого переключателя и лампы. Избавиться от проблемы можно следующими способами:
- Отдавать предпочтение светодиодными лампам, которые совместимы с индикаторами в выключателях. Такие осветительные приборы уже оснащены плавным пуском и резистором. Подключается устройство в течение нескольких секунд, поэтому при разрядке конденсатора не мерцает. Основной недостаток заключается в высокой стоимости таких ламп.
- Избавиться от проблемы поможет параллельное подключение шунтирующего резистора. Он не оказывает непосредственного влияния на рабочий режим, но небольшой ток все равно будет проходить через резистор. Мощность его должна составлять 2 Вт, а сопротивление 50 кОм.
- Также можно подключить обыкновенную лампу накаливания с энергосберегающей разновидностью. В этом случае ток, идущий через цепь индикатора, будет проходить через нить накала. Недостаток этого способа заключается в большом объеме потребляемой электроэнергии.
- Причиной некорректной работы может быть неправильный монтаж. Например, допущенная ошибка может привести к тому, что выключатель будет отсекать ноль, а не фазу. Это может стать причиной не только некорректной работы, но и замыкания. Для решения проблемы достаточно правильно подключить выключатель или позвать электромонтажников.
Виды выключателей в зависимости от типа подсветки
Необходимо лишь приобрести обычный выключатель и индикатор.
С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения.
Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод.
Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов.
Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.
Подсветка с применением неоновой лампы
По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

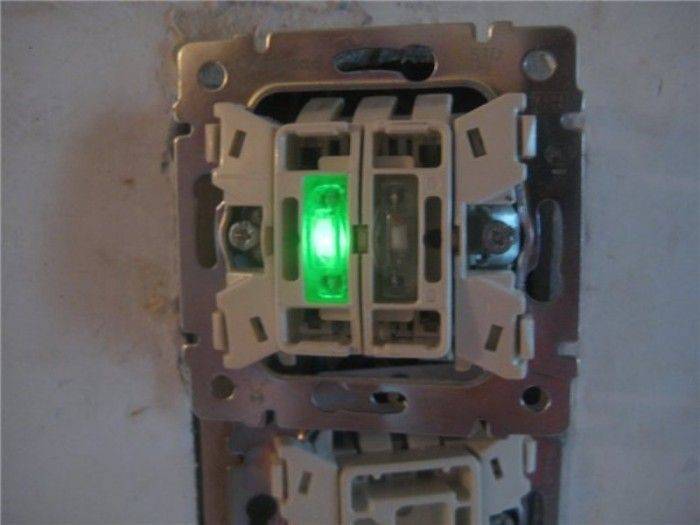

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.
Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока.
Монтаж 1 клавишного выключателя с подсветкой
5 комментариев
При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш
Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах
Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.
Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.
Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.
Статья по теме: Прокладка кабелей связи в земле пуэ
Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

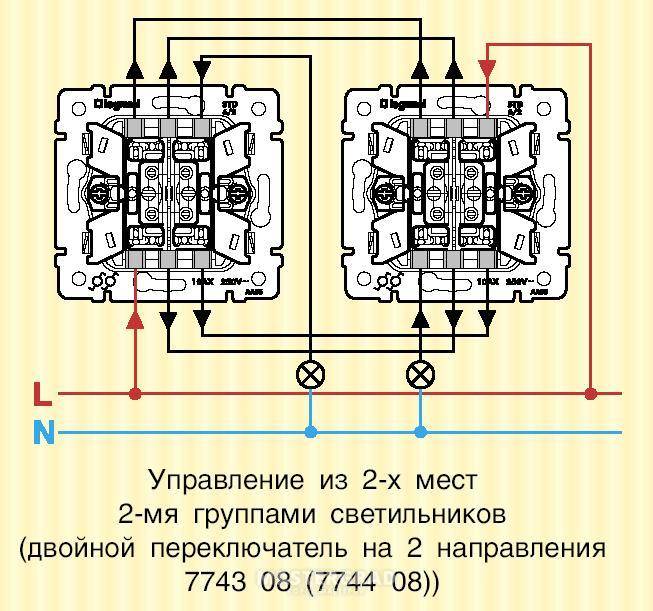

Принципиальная схема подключения проходного двухклавишного выключателя.
Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.
Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения
Устройство
Подключение выключателя с подсветкой — несложная процедура, но стоит знать, как выбрать качественную модель или как переделать то, что уже есть в наличии. Подсветка в выключателе обычно представляет собой последовательное соединение светодиода/неоновой лампы с сопротивлением. Эта небольшая цепь включена параллельно контакту выключателя. Получается, вне зависимости от того, включен свет или выключен, эта цепь все время под напряжением.
При таком подключении, когда освещение выключено, создается следующая цепь: фаза идет через токоограничивающий резистор, протекает через светодиод или неоновую лампу, через клеммы подключения попадает на лампочку, через нить накаливания — на нейтраль. То есть, подсветка включена.
При включенном выключателе, цепь подсветки шунтируется замкнутым контактом, сопротивление которого значительно меньше. Ток через подсветку почти не течет, она не горит (может гореть в треть или четверть «накала»).
Принцип работы подсветки в выключателе
Как уже говорили, последовательно со светодиодом или неоновой лампой в выключателе установлен токоограничивающий резистор (сопротивление). Его задача, снизить ток до приемлемого значения. Так как для светодиодов и для неоновых ламп требуется разная величина тока, то и резисторы ставят разного номинала:
- для неонок 0,5-1 МОм и рассеиваемая мощность 0,25 Вт:
- для светодиодов — 100-150 кОм, рассеиваемая мощность — 1 Вт.
Но подключение светодиодной подсветки только через резистор — не самый лучший вариант. Во-первых, резистор сильно греется. Во-вторых, при таком подключении есть вероятность, что через цепь может потечь обратный ток. Это может привести к пробою светоида. В-третьих, в моделях со светодиодной подсветкой, потребление электроэнергии одного выключателя может превышать 300 Вт в месяц. Вроде и немного, но если подсветка на каждой клавише каждого выключателя… Существуют более экономичные и безопасные схемы подсветки клавиш выключателя.
С диодом
Прежде всего стоит решить проблему обратного тока. Обратный ток грозит пробоем светодиода, то есть подсветка будет нерабочей. Решается эта проблема очень просто — установкой диода параллельно с LED элементом.
Вариант подсветки в электровыключателе
При такой схеме рассеиваемая мощность резистора — не менее 1 Вт, сопротивление 100-150 кОм. Диод подбирается с параметрами, аналогичными параметрам светодиода. Например, для AL307 подходит КД521 или аналоги. Недостаток схемы все тот же: греется резистор и подсветка «тянет» немало энергии.
С конденсатором: для экономии электроэнергии
Чтобы решить проблему греющегося резистора и снизить затраты на подсветку, в цепь добавляют конденсатор. Параметры резистора тоже меняют, так как теперь он ограничивает заряд конденсатора. Схема выглядит следующим образом.
Схема подсветки клавиш выключателя с конденсатором
Параметры резистора — 100-500 ОМ, параметры конденсатора — 1 мF, 300 В. Параметры резистора подбираются экспериментально. Еще, в данной схеме можно вместо обычного диода, поставить второй LED-элемент. Например, на вторую клавишу или с противоположной стороны корпуса.
Подобная схема практически не «тянет» электричество. Месячный расход — порядка 50 Вт. Но поместить конденсатор в небольшое пространство корпуса порой проблематично. И работа со светодиодными и энергосберегающими лампами все равно не гарантирована.
Как сделать правильный выбор
При покупке двухклавишных проходных выключателей следует отдавать предпочтение изделиям от известных производителей.
К примеру, на постсоветском пространстве, как, собственно, и в Европе, пользуется популярностью продукция востребованного немецкого бренда Legrand.
Обратить внимание стоит на выключатели, относящиеся к серии Celiane, Velena. Эксклюзивная продукция этого производителя относится к линейке Exclusive Celiane. Рекомендуем также ознакомиться с
Рекомендуем также ознакомиться с
Кроме того, к лидерам сферы причислены компании:
- Wessen и ее популярная серия выключателей W 59 Frame;

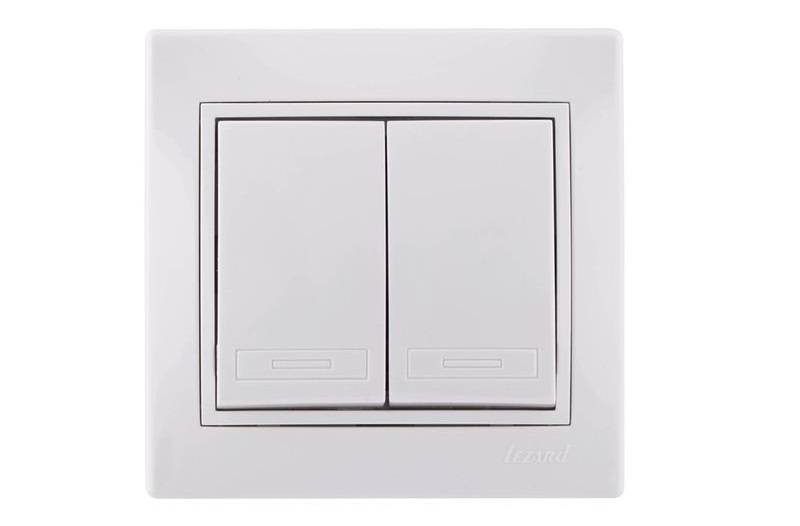

- Lezard;
- Makel.
На рынке представлены различные виды проходных выключателей. Но более востребованными среди потребителей являются сенсорные.
Двухклавишные выключатели могут стать частью системы «умный дом». Так как многие производители оснащают свою продукцию датчиками движения. В результате электроника сама позаботится о выключении освещения.
Монтаж и подключение
Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:
- плоская и крестообразная отвёртка;
- отвёртка с индикацией наличия напряжения;
- стриппер, чтобы можно было снять изоляцию, или нож;
- пассатижи;
- изолента либо зажимы.
В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).
К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

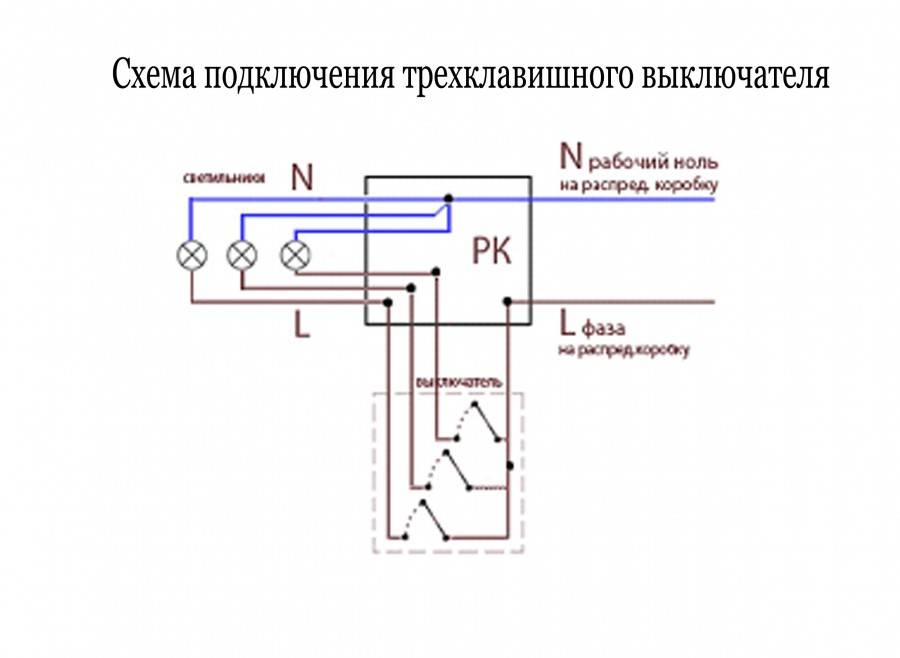

Трёхклавишный аппарат имеет 4 контактных узла:
- входной контакт, к нему должна подключаться питающая фаза;
- ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.
Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.
Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.
Теперь немного практических действий:
Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру
Это важное условие для любых работ, связанных с электричеством. На обратной стороне выключателя есть схема подключения
Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода. После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов
Остаётся только сверху закрепить клавиши и рамку. Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети. Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.
Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода. После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку. Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети. Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.
Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.
Подключение
Для начала разберем устройство выключателя с подсветкой. Принцип работы основан на законах Ома. При параллельном подключении линий с разным сопротивлением, электрический ток течет по пути наименьшего сопротивления.
Вне зависимости от используемого индикатора (неоновая лампа или светодиод), схема подключения имеет высокое сопротивление. Его обеспечивает ограничительный резистор. Схема выключателя с подсветкой изображена на иллюстрации:
Когда контакты L и L1 замкнуты, блок подсветки шунтируется, и ток протекает через контакты выключателя. Основная лампа светится.
При размыкании выключателя, светильник служит обычным проводником. Через него протекает небольшой ток, достаточный для работы подсветки. Если используется лампа накаливания — спираль при таком мизерном токе не светится. А вот с экономками и LED светильниками возникает та самая проблема. Схема управления (так называемый драйвер) начинает стартовать при небольшом токе, который обеспечивает схема подключения подсветки.
Если паразитное свечение вас не беспокоит, вопрос: «как подключить выключатель с подсветкой» не актуален. Схема ничем не отличается от обычной. Разве что есть нюансы для режимов ночной подсветки или индикации работы. Что это значит? Индикатор может светить, когда основная лампа выключена (ночной режим), или напротив, сигнализировать о ее включении. Второй вариант пригодится, например, для освещения санузла или кладовой, чтобы не оставлять лампу включенной.
