Вытяжка для мангала и барбекю своими руками

Советы по эксплуатации

Перед началом готовки лучше просто сжечь несколько дров или углей. Так вытяжка прогреется до нужно температуры, и внутри нее образуется достаточно давления, чтобы выводить впоследствии все продукты горения и жир.

Заглушку или жировую прослойку обязательно нужно мыть каждый раз после использования. В противном случае на сетку налипает жир, а на него – сажа. Из-за этого происходит засорение, которое негативно сказывается на тяге и давлении.

Швы и места крепления металлической конструкции лучше каждый год обрабатывать антикоррозийными составами. Тогда устройство долго прослужит.

Кирпичную вытяжку раз в 1-2 года следует снова покрывать 2 слоями огнестойкого лака.

Составные части

Площадь вытяжки зависит от площади нижней части мангала Конструкция вытяжки достаточно проста, однако есть немало требований, которые следует точно соблюдать.

Зонтик – или купол. Его площадь должна быть на 30% больше площади нижней части мангала. Форма при этом может быть разной: более высокий купол имеет меньшее сечение, а более широкий или плоский – большее.
Если устанавливается вытяжка, дымоход должен соответствовать дополнительному приспособлению. Дымоотводная труба должна иметь сужение и изгиб, иначе хорошей тяги не добиться. Важна высота: от земли до верхней точки дымохода должно быть не менее 2,8 м, а лучше еще больше. Сечение дымоотводной трубы определяется площадью печи.
Поскольку готовят на мангале чаще всего мясо, необходимо установить жироуловитель. Он имеет вид рамки со съемной емкостью. Рамка улавливает брызги и накапливает их, не позволяя жиру сгорать в дымоходе или на куполе. Последнее снижает функциональность устройств.
Рекомендуется устанавливать на мангалах большой мощности дымоотсос. Это маломощный вентилятор, которой увеличивает естественную тягу и лучше удаляет запахи.
Вместо вентилятора иногда ставят дефлектор. Это механическое устройство, которое выполняет такую же функцию за счет своей формы. Однако по сравнению с вентилятором его эффективность зависит от погодных условий: чем сильнее ветер, тем лучше она работает.
Дымоходная труба оснащается искрогасителем – это обязательное требование для печи, расположенной близко или внутри дома. При сильной тяге с воздухом поднимаются вверх горящие частички, если их не останавливает колпак. Икры могут разноситься довольно далеко и создают угрозу пожара. Искроуловитель делают в виде воронки из жаростойкой стали.

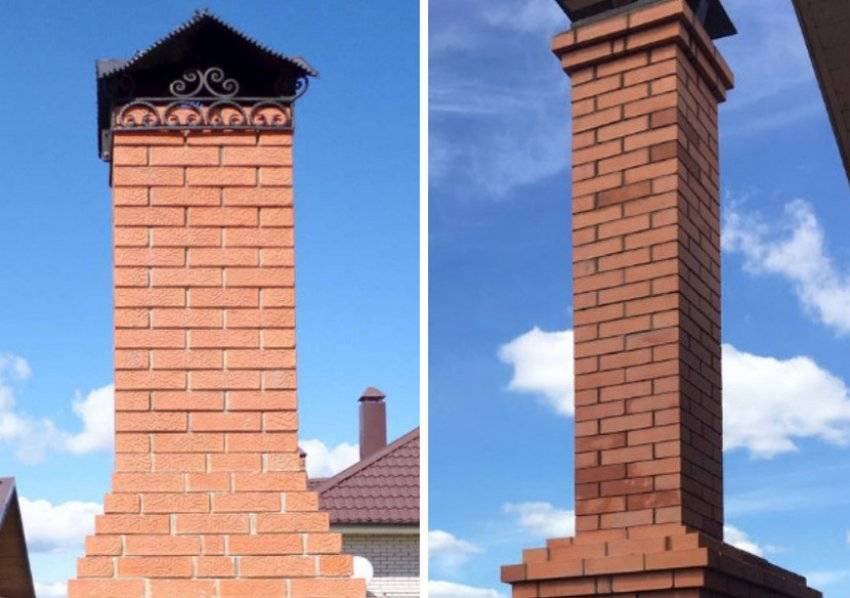

Особенности строения дымохода из кирпича

Сооружение кирпичного дымохода во многом напоминает процесс изготовления металлического, разве что в качестве обшивочного материала для конструкции используется кирпич. Как и в первом случае, основой купола выступает железный каркас, сваренный из прочного металлического уголка, предварительно обработанного грунтовкой и огнеупорной краской. Поверх него ступенчатым способом размещают огнеупорные кирпичи, чтобы верхняя часть трапеции получилась намного уже нижней.

Рекомендуем узнать, как использовать брёвна в ландшафтном дизайне.

Дымоход в таком сооружении может выполняться как из шамотного, так и из кирпича для печи, что во многом зависит от размещения мангала. Если он находится на открытой территории, на стенках дымосборника делают водоотводящие скаты из термоустойчивого кровельного материала, чтобы во время обильных осадков влага не повредила всю конструкцию. Зонт над трубой часто изготавливается металлическим: стальным (применяется нержавеющая сталь) или созданным из листового металла, но с защитным двух- или трёхмиллиметровым покрытием.

Установка зонта выполняется одним из нескольких возможных способов:

От земли с применением стоек, когда металлические трубы с одной стороны приваривают к углам дымника, а с другой — вкапывают в грунт и бетонируют. Не стоит забывать, что в своей самой широкой части он должен превосходить размеры мангала.
На стойках к жаровне (обычно используется для переносных мангалов).

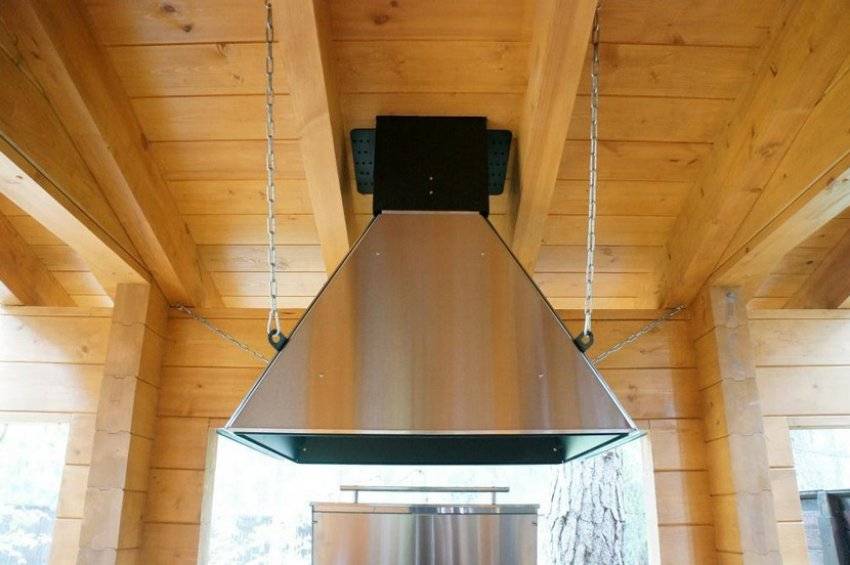

На тросах или цепях, прикреплённых к крыше беседки.

Важно! Все составляющие вытяжной системы мангала (основание, купол и дымовыводящая труба) крепятся между собой с помощью тех же заклёпок, но для удобства выполнения всех действий, соединять отдельные элементы воедино лучше в процессе установки на мангал, то есть на последнем этапе его сооружения.

Как вариант, можно использовать комбинированный способ установки зонта, суть которого заключается в его объединении с мангалом в один конструкционный элемент. Такое решение актуально при самостоятельном изготовлении металлической вытяжной системы, причём работать она будет ничуть не хуже кирпичной.

В целом, невзирая на возможные сложности в процессе работы, при ответственном подходе к сооружению вытяжки для беседочного мангала и чётком расчёте размеров всех требуемых элементов, создание функционального изделия вполне возможно. Основное, что требуется от дачника — наличие терпения и подходящего инструмента, тогда есть все шансы сэкономить приличную сумму денег на покупке готовой вытяжки.

Зачем нужна вытяжка

Мангал без вытяжки может быть использован на открытом воздухе круглый год, но при его монтаже в беседке без дымоотвода не обойтись. Начинающие строители, решив сделать печь своими руками, должны использовать самые простые чертежи. Очень красиво выглядит вытяжной зонт из меди, но его сооружение под силу только опытным мастерам.

Зонт вытяжки нужен для того, чтобы выполнять следующие функции:

защищать жаровню от осадков;
отводить летучие соединения.

Печь, установленную в беседке, от осадков защищает навес. А вот вытяжной зонт дает возможность располагать жаровню не только под крышей, но и на участке около дома. Мангал из кирпича своими руками может быть сделан за несколько дней.

Во втором случае вытяжка улавливает газы, образующиеся при горении, и отводит их вверх. Работа дымоуловителя основана на силе тяги и сходна с печью-барбекю. Когда топливо интенсивно горит, то образуется дым. Он легче окружающего воздуха, поэтому стремится ввысь. Когда устанавливается вытяжной зонт, дым не рассеивается. Он направляется в трубу, освобождаясь лишь в конце дымохода. Все вредные соединения удаляются, не нанося вреда здоровью человека.

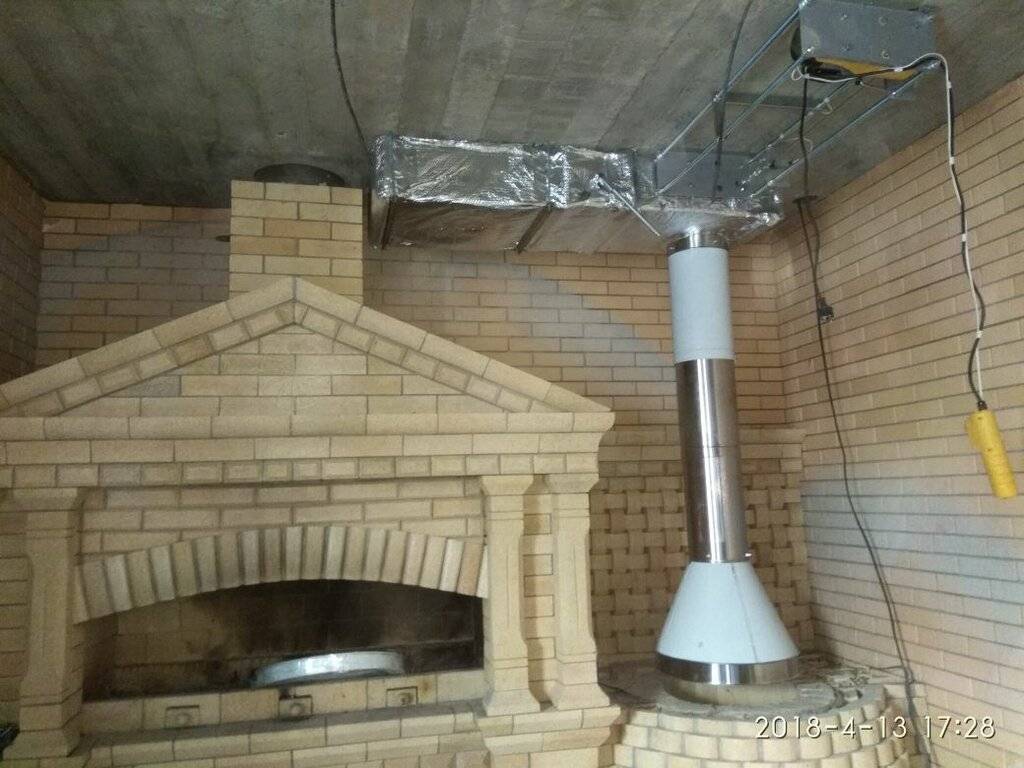

Мангалы с дымоходом можно располагать в закрытых помещениях, например, для их размещения подходит купольная беседка с остекленными окнами. Сделать такую печь допустимо в гараже. Здесь может быть установлен мангал с вытяжкой с гидрофильтром. Он используется для удаления запаха из помещения. Сооружение изготавливают из нержавеющей стали, подача воды контролируется вручную или автоматическим способом.

Проходя через фильтр вытяжного зонта, поток воздуха охлаждается до температуры +40…+50°С. Кроме того, фильтр для вентиляции предотвращает откладывание жира на вентиляторах и стенах вентиляционных каналов. Систему можно установить в барах, ресторанах и частных домах, где планируется разводить открытый огонь. Вместе с фильтром нужно использовать дымосборник для мангала.

Теоретически эта система подходит даже для жилых помещений, но все равно следует пользоваться открытым пламенем с осторожностью. Мангал в квартире под вытяжкой может быть установлен, если она очень мощная. Но не следует забывать о пожарной безопасности и спокойствии соседей

Но не следует забывать о пожарной безопасности и спокойствии соседей.

При этом в квартире необходимо сделать принудительное вентилирование помещений. Продукты горения топлива должны быть удалены из комнат. Если есть желание запекать мясо, то лучше купить электрический тандыр.

Планируя строительство на участке, нужно заранее приобрести чертеж для мангалов. Без него нельзя возвести сооружение.

Устройство вытяжки своими руками потребует времени и терпения. Если в работе планируется использовать медный лист, то начинающему строителю лучше не делать все своими руками, а заказать изготовление вытяжных зонтов мастеру.

Требования к конструкции

Выше говорилось о том, что стенки металла должны быть гладкими, чтобы на них не садилась сажа. Другими требованиями для качественной вытяжки из металла являются:

устойчивость к коррозии;
достаточная площадь воронки;
правильная толщина металла.

Идеальным металлом, который может стать основой такого зонта, является нержавеющая сталь. Она прекрасно переносит воздействие влаги, а также различных агрессивных веществ, которые могут попадать на поверхность вместе с дымом. В некоторых случаях для облегчения конструкции применяется оцинкованный металл, но срок его службы значительно ниже, чем у стали. Минимальная толщина металла должна составлять 2 мм. Только в этом случае можно быть уверенным в продолжительном сроке службы. Площадь широкой части вытяжки должна быть в два или более раза превышать площадь мангала, который под ней будет располагаться.

При использовании конструкции только в летнее время нет необходимости в установке дополнительных модулей. Если в планах есть приготовление блюд в холодное время года, тогда есть смысл подумать о дополнительных вентиляторах, которые бы ускорили выброс дыма. В некоторых случаях также требуется установка фильтров. Готовые металлические вытяжки есть в продаже, поэтому в некоторых случаях есть смысл купить таковые. При самостоятельном изготовлении мангала готовый проект может не подойти по размерам.

Совет! Рядом с дымовыводящими каналами не должна проходить электрическая проводка. Стоит расположить ее как можно дальше. Вследствие перегрева оплетки может произойти короткое замыкание и пожарю.

Зачем сооружать дымоход в легкой беседке

С точки зрения ленивого обывателя, нет никакого смысла в обустройстве дымохода для уличного открытого навеса, ведь помещения как такового нет, есть только крыша с решетчатыми стенами и если ветер дует в противоположную сторону, то можно обойтись разборным мангалом.

Ключевое слово здесь «если», бывалые дачники знают, что стоит вам разжечь огонь и начать жарить мясо, как по «закону подлости» весь дым пойдет на стол. А в защищенном мангале с дымоходом согласно законам физики теплый воздух, соответственно и дым должен уходить в трубу.

Без дымоулавливателя копоть будет оседать на потолке беседки.

Кроме того, без дымоулавливателя уже после второго использования мангала потолок в беседке покроется слоем сажи, а отчистить ее нереально. Плюс, чем больше вы будете готовить, тем интенсивней эта сажа будет сыпаться вам на голову. Вдобавок велика вероятность возникновения пожара.

Сборка собственного варианта

Для успешного завершения всего проекта понадобятся такие компоненты вытяжки:

листовой металл;
уголки с размером 25×25×2 мм;
заклепки и саморезы;
огнестойкая краска;
сварочный аппарат;
болгарка;
дрель;
заклепочник.

Первым делом потребуется собрать каркас вытяжки, чтобы впоследствии обшить ее металлом. Размеры изделия будут зависеть от размеров используемого мангала. Всего потребуется изготовить три части каркаса:

основание;
купол;
переход на трубу.

Основание необходимо, чтобы вся конструкция держалась на мангале или закрывала боковые стенки от порывов ветра. Необходимо рулеткой произвести замеры мангала, чтобы правильно подобрать размер вытяжки. Следующим шагом производится подготовка уголка к обработке. Для этого он очищается от ржавчины или отмывается от заводской консервирующей смазки. Следующим шагом является нарезка заготовок вытяжки из металлического уголка.

Первым модулем, который будет изготовлен является основание. Его основой служит прямоугольник. Меньшая его сторона равна высоте основания, а большая – длине мангала. Хорошо, если торцы заготовок этого треугольника будут иметь угол в 45 градусов. После этого они выкладываются на ровной поверхности и прихватками сварки объединяются в общую конструкцию. После прихваток необходимо проверить углы и выполнить полную проварку швов. Когда прямоугольник готов, к нему можно приварить боковые стенки. Их высота равна высоте прямоугольника, а ширина – глубине мангала. В результате должен получиться ящик без одной из стенок.

Следующим модулем, который будет собран, является основание купола вытяжки. Он собирается по образцу предыдущего изделия, только в нем присутствуют все стенки и его высота несколько меньше, чем у опорного основания. Пример можно видеть на иллюстрации выше. Теперь необходимо изготовить основание переходника на трубу. Оно представляет собой небольшой квадрат. Он также собирается методом сварки из металлического уголка, как показано на иллюстрации ниже.

Когда он будет готов, можно перейти к фиксации перемычек, которые будут находиться под углом. Вымеряется желаемая высота вытяжки и делается нарезка заготовок. После этого они привариваются одной стороной к основанию вытяжки, а другой к подготовленному ранее квадрату.

Следующим шагом будет сборка параллелепипеда, который будет выполнять роль трубы. Его размеры могут отличаться в зависимости от проекта, но конструкция остается такой, как показано на картинке выше. По готовности всех элементов их можно окрасить в серый или другой цвет. Главным требованием является устойчивость краски к высоким температурам. Когда все компоненты высохли, можно приступить к их обшивке. Для этого используется оцинкованный металл или нержавеющая сталь. Для каждого модуля делается выкройка стенок, по возможности она должна быть такой, чтобы охватывать все стороны модуля и фиксироваться только с одной стороны.

Крепится обшивка с помощью заклепок. Для этого размечаются и сверлятся отверстия как в обшивке, так и в раме. Отверстия совмещаются, и в них вставляется заклепка после чего производится фиксация заклепочником. После обшивки основание можно закрепить на мангале, а к нему зафиксировать остальные модули конструкции. Видео о сборке конструкции из оцинкованного металла без каркаса есть ниже.

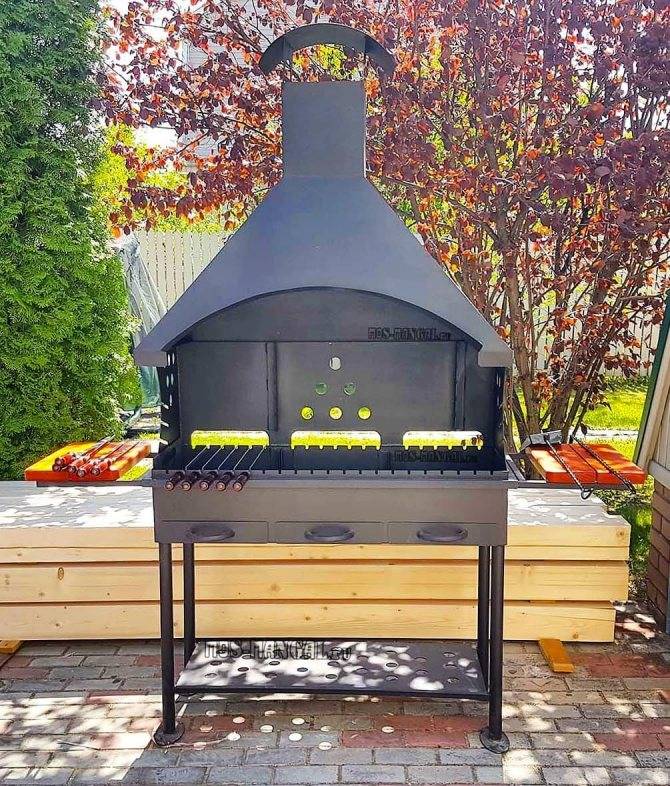

Металлическая вытяжка для мангала своими руками

Металлические вытяжки – самые доступный и распространённый вариант для беседок с мангалом. Простейшая вытяжная система состоит из куполообразного зонта, собирающего дым, и трубы-дымохода, выводящей его наружу. Для изготовления металлического дымосборника потребуются следующие материалы и инструменты:

лист стали толщиной 2 мм;
металлические уголки;
шурупы и заклёпки;
болгарка;
дрель;
заклёпочник;
сварочный аппарат.

Конкретная схема устройства зависит от предполагаемого дизайна вытяжки.

Пошагово процесс изготовления вытяжной системы выглядит следующим образом:

Шаг	Описание
Изготовление каркаса	из металлических уголков нарезают заготовки нужной длины; сваривают из них нижнюю часть каркаса вытяжного зонта; сваривают верхнюю часть каркаса вытяжного зонта; соединяют уголками верхнюю и нижнюю часть; собирают из уголков каркас вытяжной трубы.
Обработка швов	швы после сварки шлифуют диском; обрабатывают каркас антикоррозийным термостойким лаком.
Обшивка каркаса	размечают и раскраивают металлические листы для обшивки каркаса; уложив листы на верстак, выполняют необходимые сгибы и подгибают кромки металла; с помощью дрели намечают монтажные отверстия; обшивают каркас с помощью заклёпочника.
Обработка обшивки

Установка вытяжки над мангалом производится либо на стойках, либо на подвесах. Стойки могут быть железными или кирпичными. Подвесы используются главным образом при монтаже островных вытяжек. Главное требование к подвесу – надёжность. Для повышения декоративности нередко используются толстые железные цепи.

Для хорошего дымоотведения вытяжку располагают невысоко над мангалом.

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня.

Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой

Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

вентилятор;
гаситель искр;
возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

Выбор и розжиг угля

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

Огнеупорная краска для мангала

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Конструкции из металла

Для большинства стационарных сооружений прекрасно подойдет вытяжной зонт. Принцип его действия состоит в сборе продуктов горения и направлении их в трубу. Он должен иметь почти идеальную гладкость, потому как даже при незначительных шероховатостях тяга начинает ослабевать. Поэтому лучше приобрести или сделать своими руками металлический или стальной зонт. Такой дымоход надежен и эффективен, к тому же собирает меньше жира и сажи.

Дымовой зонт следует делать с большим входным отверстием, а его внутренний объем должен превышать в несколько раз объем мангала. При этом вытяжка не должна контактировать с коммуникациями. Часто вытяжной зонт бывает снабжен дополнительными устройствами: вентиляторами или фильтрами, позволяющими эффективней очищать воздух в беседке от дыма. Нет смысла приобретать такие дорогостоящие вытяжки на дачу для сезонного пользования.

Безусловно, в загородный дом можно купить или сделать своими руками вытяжной зонт из качественных материалов. Хорошую вытяжку можно изготовить из двухмиллиметрового листа стали или меди. Элементарные конструкции не в состоянии полностью удалять продукты горения и стены в беседке покроются темным налетом в случае интенсивной эксплуатации мангала. Для того чтобы избежать подобных проблем надо правильно спроектировать и установить зонт в беседке.

Внимание! Иногда при изготовлении вытяжки своими руками используют асбестоцементные трубы. Использование асбеста небезопасно для здоровья и лучше отказаться от применения этого материала внутри жилья. Металлический зонт обладает рядом преимуществ:

Металлический зонт обладает рядом преимуществ:

универсальностью и совместимостью с разными устройствами;
простотой монтажа;
красивым внешним видом;
возможностью легко изготовить своими руками;
простотой обслуживания и ремонта.

Металлические конструкции не так долговечны как кирпичные, но зато не менее популярны и хороши в работе. Вытяжку в виде усеченной пирамиды сделать легче, поэтому при отсутствии навыков работы с металлом целесообразней создать более простую конструкцию.

Изготовление вытяжки для мангала своими руками

Сначала нужно приобрести или сделать собственноручно трубу-дымоотвод, вентилятор, жироуловитель и искрогаситель, два последних предмета можно соорудить из металлического листа. Труба должна подходить под рабочую мощность вентилятора, слишком маленькое сечение может ослабить тягу.

Руководство к действию:

Нужно собрать зонтообразный купол. Его можно сварить из листового металлопроката, проще всего выполнить усеченную пирамиду.
Все сварочные швы купола и прикрепленной к нему трубы необходимо тщательно обработать болгаркой, металлические поверхности нуждаются в нанесении антикоррозийного противопожарного праймера.
Далее приступают к разметке металла, который будет использован для обшивки вытяжного зонта. Для загибания листов будет удобен угол верстака, для фиксации материала на основание используют болты и клепки.
Для оптимизации тяги можно поместить в купол в диагональном направлении металлическую пластину. Небольшой припуск у кромки облегчит ее крепление.
Основание устанавливают на мангал с помощью длинных саморезов и анкеров, далее монтируют купол с присоединенной к нему трубой с вентилятором.

Вместо металлической трубы можно обустроить кирпичную, но из-за большого веса она будет нуждаться в прочном, массивном основании, способном предотвратить перекос и деформацию конструкции в ходе эксплуатации.

Нередко мастера обкладывают металлический каркас вытяжного зонта огнеупорным кирпичом. При выборе базового материала для вытяжки над мангалом нужно учитывать температурный режим использования связки: тонкий металл со временем изменит форму, он имеет склонность к быстрому разрушению.

В качестве декора видимой части вытяжки прекрасно подойдет дикий камень. Если предусмотреть термическую прокладку, можно обшить металлический зонт деревянными панелями.

Виды канальных вентиляторов для мангала

Модельный ряд современных производителей составляют три ключевые позиции – осевые, центробежные и крышные. Все они нуждаются в подробном рассмотрении.

Осевые

Здесь воздух проталкивается рабочим инструментом – крыльчаткой – непосредственно вдоль оси вращения. Такие версии привлекают своей компактностью, при внедрении в канал они не добавляют конструкции значительной толщины. При этом по сравнению с центробежными сериями они обладают меньшей производительностью. Удобство применения осевых вентиляторов объясняется относительной бесшумностью их работы.

Центробежные

Название этой группы обусловлено направлением движения газов: сначала они расходятся от центра, затем благодаря «улитке» переходят в одну сторону или выводятся непосредственно в окружающую среду. Последний сценарий характерен для тех случаев, когда вентилятор размещается в конце воздуховода.

Центробежный вентилятор для мангала

Подобная связка отличается высокой производительностью, но по сравнению с осевыми устройствами возникает беспокоящий уровень шума. Монтаж оборудования данного класса подразумевает наличие обширного свободного места.

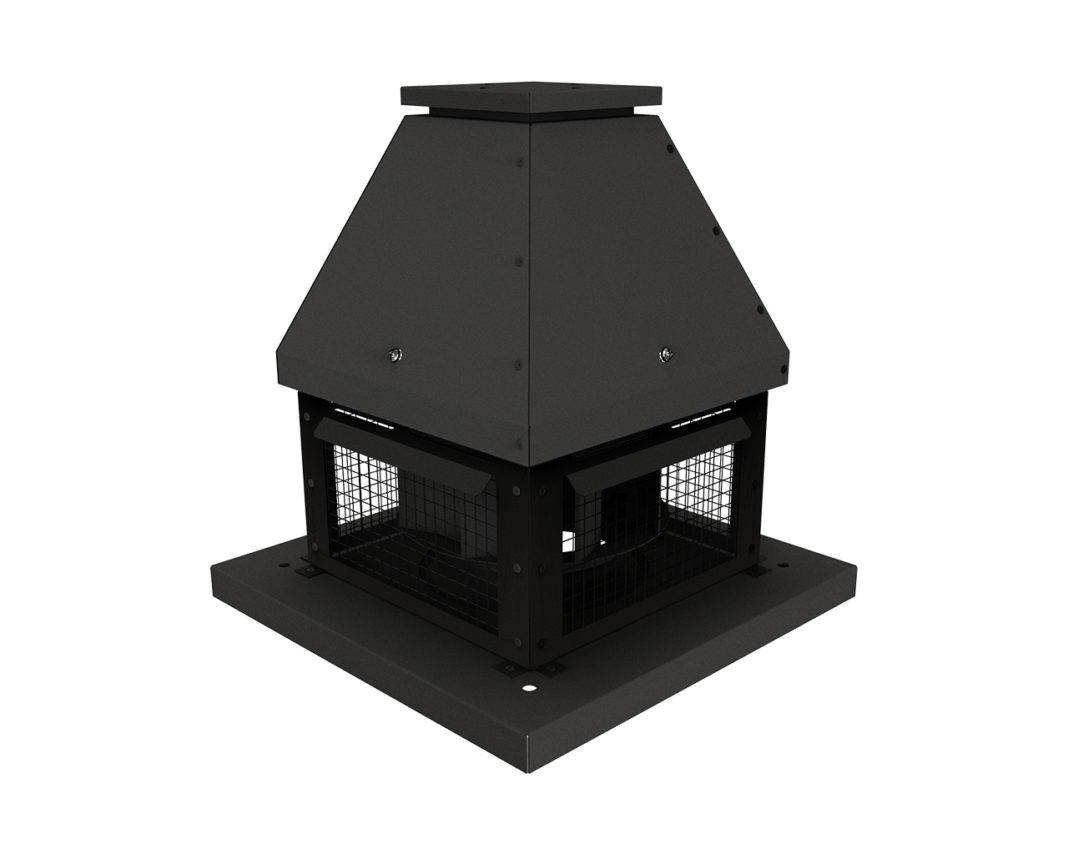

Крышные

В такой схеме сборки механизм внедряют в конечный сегмент вентиляционного канала, выводимого на крышу

Преимуществом решения считается возможность обеспечения максимальной удаленности источника шума, также важно, что крышные вентиляторы наиболее доступны для технического обслуживания. Связка оборудования в ходе эксплуатации испытывает меньшую тепловую нагрузку

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Дымоотвод из кирпича

Сначала на участке нужно найти место для строительства печи

Важно, чтобы тандыр не располагался вблизи дачи и других построек из дерева. Следует вынести печь для казана за зеленые насаждения

Вытяжку над мангалом можно сделать из кирпича, который используется для возведения печей

Важно правильно смешать глиняно-песчаный раствор

Нужно обратить внимание на то, как готовая смесь держится на гладкой поверхности. Если при выкладывании на кирпич раствор не растекается, то он готов

Возводя вытяжной зонт для мангала в беседке, необходимо правильно сделать основание. Кладка должна быть сделана очень аккуратно. Для этого нужно взять уголки и вмуровать их в стенки мангала. На них будет выложен первый ряд кирпича. При этом блоки нужно укладывать вдоль стен, прислоняя торцом. Выкладывая остальные ряды, кирпич размещают вдоль. Нужно сразу купить достаточное количество материала, ведь будет минимум 10 рядов.

Выкладывая вершину конуса, следует обращать внимание на уклон. Нормальным для боковых сторон считается уклон 35 мм, а с лицевой стороны — 17 мм

Но нужно учесть, что размеры могут быть изменены из-за конструкции дымохода.

Выкладывая вытяжку, необходимо смотреть, чтобы размеры его последнего ряда соответствовали габаритам дымохода. Задняя стена трубы должна иметь «зуб», этот элемент необходим для улучшения тяги. Для защиты трубы от осадков следует сделать над ней козырек из оцинковки. В закрытых помещениях конструкцию можно оборудовать вентилятором и фильтрами.

Какой вариант печи предпочесть

Владельцы частных домов часто делают на участку коптильню. Ее возводят из кирпича либо обустраивают в металлической бочке. Какая коптильня лучше? Все зависит от предпочтений владельца, но кирпичные сооружения прослужат дольше. Кроме того, они имеют более привлекательный внешний вид. Например, кирпичный мангал с дымоходом впишется в любой ландшафтный дизайн.

Можно на участке установить тандыр, но нужна горизонтальная площадка. Раньше в таких печах готовили мясо и хлеб, сегодня их можно использовать для копчения рыбы и пр. Раньше коптили продукты в частных домах, где были размещены специальные приспособления, но сегодня приготовить вкусные блюда можно и на даче в уличных печах.

Функции вытяжки

Указанные конструкции выполняют несколько важных функций. В первую очередь, нужно отметить сбор дыма и других продуктов горения. Они поднимаются вверх и полностью попадают в дымоход. То есть дым не успевает рассеиваться по пространству беседки, попадая в дымоход в полном объеме,

Это значит, что вредные продукты горения не будут попадать в легкие, а само нахождение в беседке станет более комфортными и безопасным.

https://youtube.com/watch?v=dwCW7NVTILU

Зонт охватывает весь мангал, защищая его от осадков. Поэтому. Влага не будет попадать на угли и не дождь не помешает встрече с друзьями.

Вытяжка из кирпича

Вытяжка для мангала в беседке может быть создана из кирпича. В этом случае мангал с вытяжкой для беседке будет представлять единую конструкция. То есть сам мангал и вытяжка создаются одновременно и не отделимы друг от друга.

Вытяжка для кирпичного мангала

При этом вытяжка для беседки с мангалом строится точно по таким же принципам, что и металлический дымоход. То есть система должна иметь сопло, трубу и зонтик.

Отличие заключается вы том, что сопло и труба возводятся из кирпича. Устройство такой конструкции имеет некоторое особенности, которые следует отразить детально:

Помимо выделения дыма, мангал сильно нагревается. Высокие температуры неизбежно разрушат обычный силикатный кирпич. Он растрескается, что может повлечь обрушение мангала. Но в любом случае, он начнет пропускать дым и пользоваться им станет невозможно. Строить сопло и трубу лучше из керамического кирпича. Он более прочен и способен выдерживать воздействие высоких температур. Но лучшим материалом станет шамотный кирпич. Это специальный огнеупорный кирпич, который предназначен для возведения каминов, мангалом и печей. Поэтому именно он отлично подойдет для устройства сборника дыма и трубы;
Для придания кирпичной кладке большей прочности, следует применять сетку. Это весьма тонкий материал, который укладывается между рядами кирпича и более надежно скрепляет их. Такая сетка нужна, поскольку сборник дыма имеет сужающуюся кверху конструкцию. Приобретать сетку можно полимерную или металлическую. Но ей предстоит переносить сильный нагрев, в связи с чем оптимальным материалом станет сетка из металла;

Вытяжки для мангалов в беседки следует изолировать от кровельного материала

Это важно с противопожарной точки зрения. Кроме того, сильно нагретый металл вытяжки или кирпич способны повредить кровлю. Например, шифер растрескается, мягкая кровля деформируется, а металлочерепица может потерять свой цвет – краска просто слезет из-за избыточного нагрева

Для изоляции трубы от кровельного материала следует использовать рулонный утеплитель. Его слой вокруг трубы не должен быть менее 5 см. Применение именно рулонного материала хорошо тем, что он не горюч и удобен при такой работе

Например, шифер растрескается, мягкая кровля деформируется, а металлочерепица может потерять свой цвет – краска просто слезет из-за избыточного нагрева. Для изоляции трубы от кровельного материала следует использовать рулонный утеплитель. Его слой вокруг трубы не должен быть менее 5 см. Применение именно рулонного материала хорошо тем, что он не горюч и удобен при такой работе.

Беседка с мангалом и вытяжкой
