X-L PIPE — решение проблем путём комбинирования видов
Корейские инженеры решили совместить буквально все известные виды ТП в одном изделии, попутно избавившись от недостатков каждого вида. В результате свет увидела герметичная система в виде полиэтиленовой трубы (Ø 20–30 мм), заполненной теплоёмким агентом (жидкостью), и проложенными внутри неё нагревательными элементами. Эти элементы — анод и катод — состоят из 7-ми хромоникелевых нитей и обеспечивают моментальный нагрев при подаче напряжения.
Для компенсации расширения жидкости при нагреве в конце трубы предусмотрен отсек, заполненный мягкими шариками — напряжение на стенки не передаётся. Это увеличивает срок службы трубы в системе ТП до 60 лет.

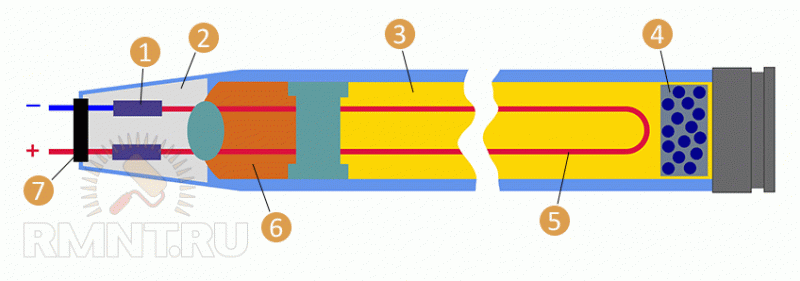

Строение X-L PIPE: 1 — холодный конец кабеля; 2 — изоляционный материал; 3 — теплопроводящая жидкость; 4 — устройство поглащения напряжения; 5 — 7 натянутых хромоникелевых нитей с двойным покрытием; 6 — пробка из силиконовой резины; 7 — силиконовая крышка
Отличительные особенности системы X-L PIPE:
Для прогрева агента не требуется его прокачка по системе. Котёл, насосы и коллектор не нужны.
Время паузы между подогревами — 4 часа для +23 С° (у электрического ТП — 2 часа).
Простое обслуживание и ремонт системы.
Система не требует расчётов, подгонки под мебель, исключены проблемы несовместимости оборудования, протечек, некачественного монтажа.
Ещё одним свойством, которое можно отнести к проблемным, можно назвать обязательную стяжку от 40 мм. При этом работу без стяжки предлагают только дорогостоящие инфракрасные теплые полы, остальные также требуют укладки слоя раствора.
Достоинства и проблемы традиционных технологий
О тёплых полах (ТП) сказано много и сегодня почти каждый знает, каких они бывают видов. В этом разделе мы упомянем то лучшее, что дают потребителю известные на сегодня виды ТП. Также будут приведены проблемы этих систем, которые решены в технологии X-L PIPE.
Энергоёмкость водяного пола
Вода — прекрасный теплоноситель, для улучшения качеств в неё добавляют присадки, и этот продукт называется «тепловой агент». Масса жидкости переносит температуру во все точки системы и при этом довольно долго сохраняет её.
Проблема. Требуется оборудование для постоянной прокачки агента по системе. Обычно это котёл, требующий отдельного помещения и дорогостоящих квалифицированных услуг.

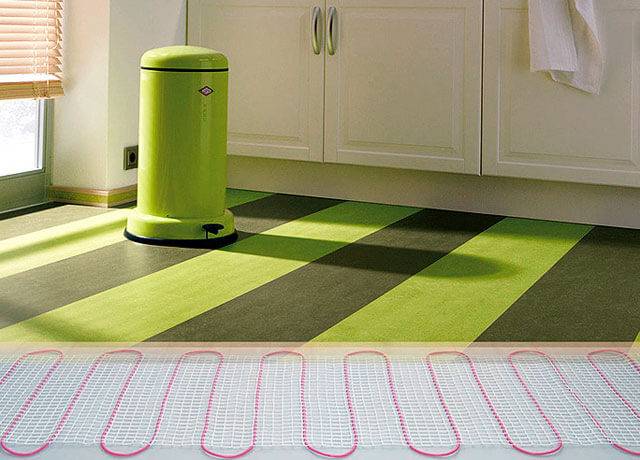

Быстрый нагрев и дешевизна электрического пола
Электрокабель прогревается гораздо быстрее воды, т. к. металл в разы плотнее жидкости. Стоимость системы — самая низкая (от 5 у. е./м2).
Проблема. Остывает он так же в разы быстрее — требуется частый повторный запуск для подогрева. При этом увеличивается расход электроэнергии и требуется мощная стабильная электросеть.
Удобство монтажа инфракрасного (ИК) ТП
Достаточно просто раскатать плёнку-коврик и подключить к сети (в розетку) через регулятор. Его можно накрыть ковром или ламинатом, при этом допускается многократное использование. Также приемлем монтаж на потолок и стены.
Проблема. Высокий расход электричества, сопоставимый с проводным ТП. Относительно высокая стоимость самой плёнки (около 30 у. е./м2).
Вывод — при явных преимуществах все известные виды ТП имеют проблемы на трёх участках:
Сложный или дорогостоящий монтаж, много оборудования.
Высокая стоимость эксплуатации (расходы на электричество).
Быстрая потеря температуры.
Очевидные преимущества, которыми обладает теплый пол
Если не брать во внимание сложности с монтажом, теплый пол по праву считается одной из самых эффективных систем обогрева. Низкотемпературный режим работы теплых полов способен дать реальную и существенную экономию расходов на отопление
В среднем на 20-40% в сравнении с радиаторным вариантом отопления. Отсутствие перегрева воздушной массы внутри помещений обеспечивает хорошую насыщаемость внутреннего пространства положительными ионами.
К другим очевидным преимуществам можно смело отнести следующие качества:
- высокая экологическая безопасность системы, полное соответствие санитарно-гигиеническим нормам обогрева жилых помещений;
- основная часть тепловой энергии передается в результате теплового излучения, что положительно сказывается на организме человека;
- реальная экономия тепла в жилых зданиях с высокими потолками ( до 50% при высоте потолков более 3-х метров);
- отсутствие открытой разводки и радиаторов существенно упрощает внутреннюю отделку жилых помещений;
- реальная последующая экономия затрат на отопление в сравнении с электрическим обогревом (в среднем в 5-7 раз);
- в отличие от электрических теплых полов, водяной пол не дает мощного электромагнитного поля, негативного сказывающегося на самочувствии обитателей жилья.
Недостатки системы XL-PIPE
У системы XL-PIPE на всем протяжении температура жидкости, а значит и пола, одинаковая. Это является недостатком всех электрических систем. Основная наша задача, при монтаже отопления, сделать преграду холоду, которая идет от наружного контура (стен, окон, дверей). Поэтому, необходимо максимальную температуру подавать именно в эти места. Нет смысла греть внутренние стены. В этом смысле обычный водяной теплый пол так и устроен. Температура теплоносителя уменьшается по мере удаления трубы от стен, делая комфортным всю площадь помещения.
Системе XL-PIPE запирания не страшны. Согласен, что в обычном водяном полу бывают запирания контуров, но происходит это от неправильного расчета системы и не квалифицированного ее монтажа.
Для обслуживания системы XL-PIPE предусмотрены специальные технические коробки, которые монтируются вровень с покрытием пола и предназначены для его обслуживания. Вам сразу надо настроиться, что у вас в комнате будет такая коробка, а если контуров несколько, то не одна.
У системы XL-PIPE контура уже нарезаны на заводе и поставляются в готовом виде. Это говорит о том, что точно подобрать систему согласно расчета вам никогда не удастся. Вы будете вынуждены всегда купить больше, а это затраты на саму трубу, а потом и на электричество.
Система XL-PIPE работает только на отопление, в то время как используемый для нагрева теплоносителя в водяном теплом полу котел, может одновременно работать в системе горячего водоснабжения.
Будьте готовы, что компании, которые работаю с системой XL-PIPE, откажут вам в общестроительных работах (заливка стяжки), как это произошло со мной. В этом случае вам придется или самим приобретать пенополистирол, сетку, смесь и делать стяжку или искать еще одну компанию.
«Энергоэффективность» системы XL-PIPE
Энергоэффективность по сравнению с кабельным электрическим полом. Как достоинство, производитель делает упор на то, что теплоноситель внутри труб аккумулирует тепло, что позволяет системе остывать в 2 раза медленнее кабельных полов. На мой взгляд полное лукавство, т.к. в системе между полом и кабелем появилась вода, на нагрев которой надо потратить дополнительную энергию. К тому же, теплоноситель значительно не влияет на скорость остывания пола. Все будет зависеть от материала которым будет укрыт ваш пол. При включении система будет всегда потреблять заложенную в нее мощность, в то время как многие электрические котлы можно ступенчато настраивать по мощности и подключать ее по необходимости.
Теплоноситель для системы XL-PIPE
В системе XL-PIPE в качестве теплоносителя используется антифриз специального состава. Производитель не говорит какой. Скорее всего это связано с пузырьковым кипением, которое производитель преподносит как достоинство, умалчивая, что у пузырькового кипения в замкнутой среде есть и недостатки. Устанавливая в своем доме эту систему вы будите навсегда привязаны к поставщику этого теплоносителя. В обычные водяные полы заливается автомобильный антифриз на этиленгликолевой основе, который можно купить в любом магазине автозапчастей.
Монтаж системы XL-PIPE
При заливке стяжки, в обычных водяных полах создается избыточное давление в трубе, для того, чтобы бетон своим весом не деформировал трубу. Здесь вы этого сделать не сможете. Теоретически, при сжатии трубы кабель может соприкасаться с трубой, избыточно нагревая ее стенки. Какие последствия при этом могут быть, предугадать невозможно.
Инертность системы XL-PIPE
Система предназначена для постоянного проживания, так как нагрев пола занимает значительное время. Если вы бываете в доме наездами, эта система не ваш вариант. Система с обычными водяными полами и котлом, позволяет в этом случае устанавливать дополнительные радиаторы, которые быстро нагреют воздух в комнате пока теплые полы не возьмут на себя основную функцию.
Надеюсь, что эта статья поможет вам разобраться, что представляет собой система жидкостных теплых полов XL-PIPE. В следующей статье я расскажу о том, как настроить отопление в частном доме.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Низкие капитальные затраты
В связи с ненадобностью котельной, капитальные затраты на все оборудование для эл.водяных теплых полов должны быть меньше в 2-3 раза. Но так говорится в рекламных буклетах.
На практике, если подбить все цифры, картинка получается обратная. Вот данные для жилого дома в 100м2 с длиной труб в 300м (это расчеты с ценой без “электрики”, цены на начало 2021г).
Если сюда добавить стоимость 11 термостатов + 11 автоматических выключателей + диф.автоматы или УЗО + медный кабель до каждого контура + распредшкаф, то получится цифра около 300 тыс. рублей.
трубы 360м (с транзитом) – 40 тыс.
котел – 50 тыс.
коллектор – 23 тыс.
обвязка коллектора и котла – 20 тыс.
Итого с материалами из не самой дешевой ценовой категории получается сумма в 133 тыс. рублей.
Фактически система эл.водяного теплого пола обойдется вам минимум в 2 раза дороже, чем оборудование обычного теплого пола вместе с котельной!
При этом не забывайте, что котел помимо отопления можно еще приспособить и под горячее водоснабжение, без которого в своем доме никак.
Особенности капиллярного тёплого пола Unimat Aqua
Жидкий теплый пол Unimat Aqua отличается от XL Pipe тем, что система состоит не из одной толстой трубы, а укомплектована множеством трубок маленького диаметра. Отсюда и название системы — капиллярная. Подключают её к прибору, который имеет мощность 2,4 кВт. Таким образом подогревается теплоноситель и выделяется тепло. Вся система замкнутая. Установки дополнительного нагревательного агрегата не требуется.
Теплоносителем в системе Unimat Aqua является дистиллированная вода. Её потребуется не более 6 литров. Размер отапливаемой площади, которую может обогреть один комплект, составляет примерно 20 квадратных метров. Насколько тепло будет в комнате, зависит от теплоизоляционных свойств стен и потолков. Тёплые полы очень быстро создают комфортный микроклимат в помещении.
В одном помещении можно, при необходимости, установить несколько систем Unimat Aqua. Однако чаще всего её используют для обогрева небольшой комнаты. Эксплуатационный срок службы капиллярного тёплого пола примерно 5 лет.
Unimat Aqua бывает двух типов. Базовый, который имеет в комплекте блок управления, набор для монтажа, два отрезка трубы для соединений. Это всё потребуется для формирования небольшого трубопровода. Дополнительный комплект состоит из мотка трубок небольшого диаметра, которых хватит, чтобы обогреть площадь от 10 до 20 кв. метров.
Водяной теплый пол
Принцип работы водяного теплого пола, основан на передачи энергии от теплоносителя (горячей воды) окружающему пространству. Горячая вода поступает из центральной системы водоснабжения (в квартире) или от отопительного котла (в бане, в частном доме). Трубы укладываются под полом по особой схеме, в результате чего, напольное покрытие равномерно нагревается. При наличии надежной и бесперебойной подачи теплоносителя, систему водяного теплого пола можно применять как основную, демонтировав радиаторы отопления, что существенно улучшит внешний вид помещения и увеличит его полезную площадь.
Способы укладки нагревательных труб
По способу укладки, различают две системы водяных теплых полов:
- В бетонную стяжку. Уложенные в пространство под полом, трубы заливаются песчано-цементной смесью с добавлением пластификаторов, что обеспечивает надежную защиту труб от повреждений в результате механических повреждений и обеспечивает высокий коэффициент полезного действии всей отопительной системы. Прогреваясь, бетон, представляет собой равномерно разогретую поверхность, что обеспечивает комфорт жителей дома, так как отсутствуют не прогретые участки напольного покрытия.
- Под настил. Недорогой, по сравнению с укладкой в стяжку, способ. Трубы укладываются на лаги или черновой пол. Применяется при невозможности произвести заливку бетоном (второй этаж в деревянном доме) или по финансовым причинам.
Система труб разводиться по заранее установленной конфигурации:
- Двойная спираль. Применяется в холодных или обладающих большим объемом помещениях. Принцип действия основан на том, что теплая труба пересекается у более холодной, что обеспечивает эффективный и равномерный прогрев всего помещения.
- Змейка. Используется в помещениях средних размеров. Теплоноситель поступает, по трубам, от внешней стены к внутренней, зигзагами.
- Двойная змейка. Применяется при невозможности обеспечить равномерный прогрев одинарной «змейкой». Трубы укладываются двойным зигзагом, когда вводная труба проходит рядом с выходной.
Для изоляции находящегося ниже помещения, применяются теплоизоляционные материалы:
- Изовер.
- Вспененный полиэтилен с отражающим слоем. Обладает прекрасными теплоизоляционными свойствами. Применяется в увлажненных помещениях и помещениях, в которых зазор между трубами и черновым полом – минимален.
- Пенополистироловые плиты. Идеально подойдут для укладки в большое пространство под полом. Этот теплоизолятор сохраняет свои свойства даже в сильно увлажненных помещениях.
- Минеральная вата. Не рекомендуется к применению в помещениях с повышенной влажностью, так как по мере впитывания влаги, ее теплопроводность увеличивается, а следователь, снижаются теплоизоляционные свойства.
Система водяного обогревания пола, состоит из:
- Водяной насос. Предназначен для принудительной перекачки теплоносителя по системе труб обогрева пола.
- Верхний теплопроводящий слой. Обеспечивает равномерный прогрев поверхности и обеспечивает защиту труб от повреждений.
- Крепежные элементы. Используются для крепления труб к лагам и фиксации изоляционных материалов.
- Трубы. Обеспечивают перенос теплоносителя по всей площади комнаты.
- Гидро и теплоизоляционные материалы. Предотвращают утечки воды, служат для уплотнения резьбовых соединений и уменьшения тепловых потерь.
Монтаж теплого пола
Демонтаж старой стяжки.
- Выравнивание пола.
- По периметру пола закрепляется демпферная лента.
- Во избежание тепловых потерь основа пола утепляется.
- Сверху утеплителя укладывается армирующая сетка, к которой в последующем можно закрепить трубу теплого пола (вместо крепежных полос и клипс).
Производиться расчет диаметра труб, и выбирается схема их расположения.
Для максимального комфорта, можно включить в систему регулируемые клапана, управляемые терморегулятором, что позволит поддерживать температуру установленную пользователем.
Система заливается стяжкой или монтируется прямо под половое покрытие (доски).
Монтаж электро-водяного пола xl pipe.
Монтаж xl pipe мало отличается от монтажа кабеля или водяного пола. Поскольку, это всё-таки трубы, то монтаж в полу ближе системе водяного пола. Укладывается на стяжку теплоизолирующий слой, поверх монтируются змейкой или улиткой трубы. Дальше, то, что над полом, монтируется уже точно так же, как кабельная система, с подключением к электричеству и терморегулятором.
Поверх данных труб обычно делается стяжка и укладывается плитка. Плитка лучше всего годится при монтаже тёплого пола.
Отзывы.
Отзывов по xl pipe пока мало. Система новая и довольно дорогая, в то же время монтаж её похож на монтаж водяного отопления. Если её устанавливать как водяную систему, то это будет так дорого, что про неё можно забыть. Поэтому её должны устанавливать электрики, то работа будет стоить сравнительно недорого, я думаю.
В наше время, в условиях нестабильной работы ЖКХ, недоделок строителей и прочих причин желательно в доме иметь дополнительное отопление, не зависящее от поступления горячей воды. Для этой цели люди нередко используют, так называемые, тёплые полы. Эта способ подогрева пола, в общем случае, он может зависеть или не зависеть от ЖКХ. В случае установки электрической системы, она не зависит от поступления горячей воды и может являться дополнительным источником нагрева помещения.
Тёплые полы бывают разными, и имеют разные преимущества и недостатки. Не так давно на российском рынке появились новые системы подогрева пола, электро-водяные, которые, в известной степени, совмещают оба подхода (водяного отопления и электрического).
Просмотрено: 928
Достоинства водного теплого пола с проводниковым нагревателем
Если сравнивать продукт XL Pipe и товары со сходной инженерной реализацией, сразу заметны преимущества системы отопления по сравнению с классическим теплым полом.
- Нет проблемы контроля падения температуры на выходе, контур прогрет равномерно.
- Отсутствует неприятное свойство нагрева поверхности пола, так сказать, в направлении движения воды. В классических теплых полах подача теплоносителя в контур всегда подразумевает сначала нагрев ближних к точке входа площадей, а при недостаточной мощности котла – комната может прогреваться неравномерно. Водяной электропол полностью лишен данного недостатка.

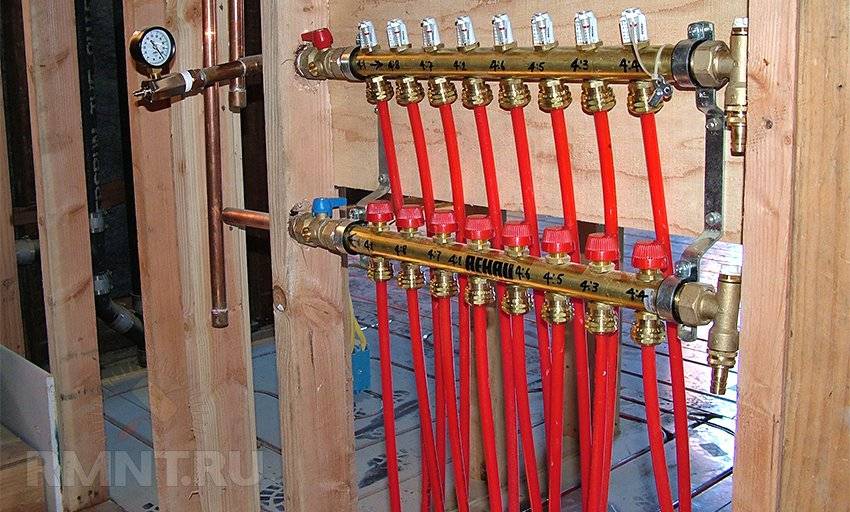

- Нет необходимости закупать коллекторные гребенки, расходомеры, датчики контроля, циркуляционные насосы. Упрощена также система отслеживания и регулировки температуры, поэтому стоимость приобретения электрического водного пола – заметно ниже.

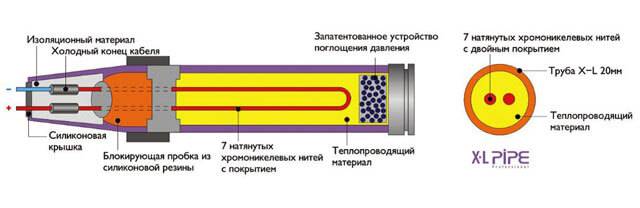

XL Pipe: устройство и принцип работы
Устроен тёплый пол xl pipe следующим образом. Ёмкостью для теплоносителя является система толстостенных полиэтиленовых трубок диаметром в 20 мм. Теплоносителем в данном случае является антифриз (определённой марки). В трубках проложен семижильный электрический кабель из хромоникелевого сплава, закрытый тефлоновым изолятором.
Труба герметично запаяна с двух концов. То есть в циркуляции у теплоносителя нет необходимости. Прогревается вся система очень быстро и максимально равномерно.
Энергопотребление системы теплых полов xl pipe составляет 14, 5 ватт/м2.
Одно из достоинств XL Pipe — сверху на покрытие, где они смонтированы, можно ставить мебель. Вреда тяжёлые предметы не принесут, так как монтаж производят под пяти сантиметровую цементную стяжку.
Трубы укладывают по специальной схеме. Для регулировки температуры устанавливают терморегулятор и температурный датчик. Они подключаются здесь так же как для других тёплых полов. Однако терморегулятор нужен специальный, который подходит именно для жидкостных тёплых полов.
Водяные полы: особенности монтажа и эксплуатации
Водяные полы относятся к экономичным видам обогрева за счёт использования в качестве теплоносителя воды. После их установки не нужно думать, где поставить мебель. На стенах радиаторов не будет, полы с водяным контуром не боятся тяжёлых предметов интерьера.
Главная отличительная особенность водяных полов — сложность при их подключении. Например, чтобы сделать водяные тёплые полы в квартире, нужен документ о согласии управляющей компании для подключения к центральному отоплению.
Когда отопление индивидуальное, требуется установить агрегат для нагрева теплоносителя. Это значит, что прибавляются все сложности, связанные с установкой и обслуживанием котла: газового, электрического, работающем на твёрдом или жидком топливе. Нужно выделить определённое место для его установки, и при этом выдержать все нормы и правила.
Установка водяного контура тёплого пола требует больших подготовительных работ. Это достаточно трудоёмкий процесс, который требует внимательности и профессионализма, ведь в случае протечки придётся вскрывать всё финишное покрытие комнаты.
Преимущества электро-водяного отопления пола xl pipe.
Электро-водяную систему отопления выпускает фирма из Южной Кореи, xl pipe. По сравнению с другими система тёплого пола, здесь есть интересный момент. Большинство тёплых полов монтируются под покрытия, поэтому такие система, в общем-то, не ремонтнопригодны.
Есть системы переносные, они монтируются поверх основания – где-то это удобно, а где-то создаёт дополнительные трудности, поскольку требуется их защитить как-то от внешних воздействий, да и мебель может помешать. Так вот, если система монтируется под покрытием, то, обычно, для её ремонта потребуется вскрывать это покрытие. В электро-водяной системе нагревающим элементам служит кабель, в случае его отказа, кабель можно поменять, не вскрывая сам пол.
Электро-водяная система допускает использования воды, хотя рекомендуется использовать антифриз (правильнее её называть электро-жидкостной системой). Антифриз предохраняет трубы от замораживания. Допустим, у вас коттедж, или квартира, где вы бываете редко, естественно за всем не уследишь, зимой, в холодное время в трубах может остаться вода. Если в доме температура ниже нуля, а в трубах осталась вода, то, вероятно, они лопнут.
Чтобы этого не происходило, используют антифриз, температура его замерзания гораздо ниже. Производитель гарантирует, что система будет исправна и при минус двадцати градусов Цельсия.
В плане затрат электроэнергии, то здесь трудно сказать однозначно, что лучше. По всей видимости, данная система аналогична кабельному тёплому полу. Если же сравнивать с водяными тёплым полами, то xl pipe менее энергозатратна и имеет более равномерный прогрев.
Дело в том, что в водяном отоплении, воду обычно прокачивают, что требует определённых затрат, также эта вода, прежде, чем попасть в пол, где-то проходит и нагревается, то есть потери тепла есть ещё до того, как вода попадает под пол. Нагрев в системе xl pipe происходит в самом трубопроводе, поэтому нет потерь тепла, нет движения жидкости, а сам прогрев абсолютно равномерен вдоль трубопровода.
Стоит отметить, что как вода, так и антифриз, имеют большую теплоёмкость, большую, чем у прочих материалов. Вся система подключается к датчику температуры, который то запускает систему, то выключает. Естественно, чем реже это происходит, тем дольше прослужит система. Так вот, чтобы переключение происходила как можно реже, требуется теплоноситель с большой теплоёмкостью, что и обеспечивает жидкость в виде антифриза или воды. То есть данная система более долговечна, нежели кабельная.
Стоимость xl pipe.
Стоимость xl pipe не является низкой. В целом она сравнима со стоимостью других электрических систем.
Сфера применения
Жидкостная система обогрева пола является новым многофункциональным отопительным оборудованием. Использовать устройство такого типа можно как единственный источник тепла, как для частных жилых домов, так и для квартир.
Установку электро-водяного теплого пола можно производить в помещениях различного типа независимо от уровня влажности в нем. Укладка системы выполняется под стяжку, поэтому тип полового покрытия не имеет особого значения.
Исключением становится только паркет, и пробковый пол. Использовать их не рекомендуется в связи с низкой теплоотдачей материала. Древесное покрытие может в процессе эксплуатации теплого пола рассыхаться. Также таких систем обогрева не желательно применять синтетические покрытия, такие как ковролин. При нагреве материал выделяет в воздух вредные вещества, которые могут стать причиной аллергических реакций.
Достоинства жидкостных электрических полов
Новая форма обогрева выгодно отличается от своих аналогов по многим позициям.
Преимущества электро-жидкостных систем в сравнении с обычными водяными следующие:
- не нужно подключать к нагревательному котлу или к центральной системе отопления;
- для выполнения своей функции теплоносителю не нужна помощь циркуляционного насоса;
- монтаж предельно прост: не нужно сооружать коллектор и распределительный щит;
- работу системы обеспечивает очень малое количество теплоносителя, поэтому, даже при протечке, квартире не грозит затопление;
- тёплые полы прогреваются максимально равномерно по всей поверхности;
- требуется гораздо меньше трудозатрат при их установке, в отличие от водяных тёплых полов.
Если говорить о преимуществе перед электрическими тёплыми полами, то нужно отметить такие качества:
- исключен перегрев кабеля, который расположен внутри жидкости;
- ремонт жидкостных полов не доставляет проблем.
Доливают антифриз или меняют электрические элементы через удобную монтажную коробку. Повреждённые места выявляются моментально по мокрым кругам на стяжке. Нагревательный эффект обеспечивает максимальный подогрев полов за счёт того, что энергия тепла хранится не только под стяжкой, но и в трубе.
Есть определённые преимущества у жидкостных полов по сравнению с инфракрасными плёночными:
можно монтировать в помещениях с любой влажностью, что очень важно во многих случаях;
жидкостные полы можно укладывать под любым напольным покрытием.
Преимущества и недостатки использования
Жидкостные теплые полы представляют собой отопительное устройство, работающее от электрической сети. В конструкцию входит кабель, который при нагреве передает тепло теплоносителю в трубах.
Комбинированное оборудование имеет немало преимущественных сторон перед водяными и электрическими системами:
- обеспечение полностью равномерного прогрева;
- простота установки контура;
- отсутствие необходимость подключения к котлу;
- обеспечение рабочего процесса без применения насоса;
- исключение перегрева кабеля во время эксплуатации системы;
- несложный процесс замены поврежденных участков;
- возможность установки в помещениях с высоким уровнем влажности;
- не требует установки коллекторных узлов;
- полная безопасность применения;
- небольшое потребление электрической энергии;
- автоматический процесс управления.
Как выглядит электро-водяной теплый пол
Электро-водяной теплый пол полностью прогревается за несколько минут. При этом длительность эффекта нагрева намного больше, чем у отопительных систем другого типа.
Недостатков использования жидкостного устройства для обогрева пола пока не отмечено. К минусам можно отнести только высокую стоимость оборудования.
Это интересно: Как сделать электрический теплый пол в деревянном доме
«Сухой» способ монтажа теплого пола XL PIPE в деревянном доме в пенопласт с ячейками
Рассмотрим пример отопления в доме, построенного по каркасной технологии.
1 вариант монтажа теплого пола XL PIPE
В данном случае монтаж отопления в стяжку был невозможен. И, электро-водяной теплый пол XL PIPE, уложенный в теплоизоляцию, удовлетворил собственников дома.
Сейчас идут работы на 1 этаже. Мы наблюдаем за этим процессом со стороны.
Далее, на фанеру по всему периметру дома 1 этажа уложить пенопласт (теплоизоляцию) толщиной 50 мм, плотностью от 35 до 50 кг/м3.
Пенопласт приобретается сразу с проделанными прорезями шириной и глубиной 2 см, с шагом 20-25 см. Такие листы могут изготовить на заводе, где производят пенопласт.
Здесь на месте, вырезаются только пазы для загибов трубы и распределительной коробки.
Крошки пенопласта удалить с помощью промышленного пылесоса.
Затем прямо в пазы раскладывается фольга для бани толщиной от 70 мкр.
Промышленную фольгу меньшей толщины использовать нельзя.
Для крепления труб сначала вкручиваются саморезы на расстоянии 1.5-2.0 метра друг от друга.
К саморезам цепляется проволока, которая фиксирует крепко трубы.
Петля трубы должна крепиться в трех местах: по бокам и в середине.
Концы трубы выводятся в распределительную коробку, подключается температурный датчик и система готова для подключения к электрической сети.
Вот так выглядят теплые полы в законченном виде в разных помещениях дома.
Электро-водяной теплый пол XL PIPE, не требующий стяжки, закрывается плитами ГВЛ толщиной 2 см.
Когда все полы на 1 этаже будут покрыты листами ГВЛ, собственники принимают решение о финишном покрытии для разных комнат. Финишное покрытие, в зависимости от назначения помещения может быть разным: ковролин, линолеум, напольная плитка, паркет, ламинат.
Описание системы
Электро-водяной теплый пол работает благодаря особой конструкции нагревательных элементов. Они сформированы с применением трубопроводов из структурированного полиэтилена. Их диаметр составляет 20 мм. Внутри трубопроводов находится жидкостный теплоноситель. Его нагрев происходит при помощи двух 7-жильных кабелей из специального сплава никеля и хрома. Для защиты электропроводов используется тефлоновая изоляция. Она не разрушается под воздействием высокой температуры теплоносителя.
Характеристика теплого пола X-L PIPE
Водяной пол XL PIPE эффективно работает без насоса, коллекторного узла и котла. Это возможно благодаря тому, что в трубопроводах системы отсутствует циркулирующая жидкость. В качестве теплоносителя выступает антифриз, который характеризуется специальным составом.
Во время его нагрева давление в системе значительно повышается. Это улучшает распределение тепловой энергии, что влечет за собой повышение эффективности работы теплого пола.
Нагрев жидкости происходит молниеносно, поскольку ее объем небольшой. Поэтому при запуске системы в работу достигнуть нужных температурных параметров удается очень быстро.
Самый экономичный теплый пол
Еще одной особенностью теплого пола XL PIPE считается присутствие внутри трубопроводов специального устройства для поглощения избыточного давления. Оно уникально, является запатентованной разработкой компании. Также отличительной чертой системы считается наличие на двух концах трубопроводов муфт.
Они представляют собой резиновые прокладки, что значительно продлевает их срок службы. Из муфты выходят провода для подключения к терморегулятору. С помощью этого устройства осуществляется регулировка рабочих параметров системы в зависимости от потребностей пользователя.
Водно-электрическая система теплого пола X-L PIPE
XL Pipe: устройство и принцип работы
Устроен тёплый пол xl pipe следующим образом. Ёмкостью для теплоносителя является система толстостенных полиэтиленовых трубок диаметром в 20 мм. Теплоносителем в данном случае является антифриз (определённой марки). В трубках проложен семижильный электрический кабель из хромоникелевого сплава, закрытый тефлоновым изолятором.
Труба герметично запаяна с двух концов. То есть в циркуляции у теплоносителя нет необходимости. Прогревается вся система очень быстро и максимально равномерно.
Энергопотребление системы теплых полов xl pipe составляет 14, 5 ватт/м2.
Одно из достоинств XL Pipe — сверху на покрытие, где они смонтированы, можно ставить мебель. Вреда тяжёлые предметы не принесут, так как монтаж производят под пяти сантиметровую цементную стяжку.
Трубы укладывают по специальной схеме. Для регулировки температуры устанавливают терморегулятор и температурный датчик. Они подключаются здесь так же как для других тёплых полов. Однако терморегулятор нужен специальный, который подходит именно для жидкостных тёплых полов.
