Критерии выбора и установка теплого пола Devi

Как выбрать теплые полы Devi

Комфортный температурный режим в помещении во многом зависит от правильно выбранной модификации теплых полов.

Обратить внимание потребуется на следующие аспекты:

  • Длина кабеля – одножильный провод имеет два холодных конца. В заводских условиях по краям кабеля крепится обычный провод, не нагревающийся во время прохождения тока. Укоротить одножильный кабель нельзя. Поэтому в первую очередь потребуется точно рассчитать необходимую длину. Расчет теплых полов Devimat делают с учетом отступов от стены помещения не менее 15-20 см.
  • Тип провода – для небольших помещений оптимально будет подключение двухжильного нагревательного кабеля с возможностью саморегуляции. Отопление помещения осуществляется с помощью матрицы, расположенной между токопроводящими жилами. В зависимости от температуры воздуха в помещении, меняется интенсивность нагрева кабеля. Допускается подключение провода без использования терморегулятора.
  • Выбор кабеля по площади – одножильный кабель используют для больших помещений, маты там, где требуется в сжатые сроки выполнить ремонт. Укладка двужильных проводов оправдана в случае помещений со сложной проектировкой.
  • Толщина пола и скорость проведения монтажных работ – укладка матов отнимает от высоты потолков не более 2 см. Ввод в эксплуатацию системы на матах допускается уже через неделю после укладки плитки. Первое включение кабельного пола Deviflex произойдет не ранее, чем через месяц после заливки стяжки. Рекомендуемая толщина стяжки 5-7 см, что может ограничить использование системы для невысоких помещений.

Для точных расчетов длины кабеля можно воспользоваться специальными калькуляторами, находящимися на сайте компании, продающей теплые полы.

Какой терморегулятор лучше выбрать?

К подбору регулятора нужно подходить ответственно, ведь от него зависит уровень комфортности в доме, а также экономия электричества и денег.

Как выбрать терморегулятор для теплого пола

Watch this video on YouTube

При подборе терморегулятора нужно учитывать:

  1. Тип устройства — механический, электронный или программируемый. Здесь, при выборе следует отталкиваться от своих предпочтений, характеристик пола и помещения, и финансовых возможностей.
  2. Вид датчика — выносной или встроенный. Какой датчик лучше — сказать сложно, подбирать его следует с учётом вида тёплого пола и модели терморегулятора.
  3. Мощность — она должна превышать мощность отопительной системы на 20%, это продлит срок работы прибора.
  4. Способ монтажа — накладной или встроенный.
  5. Дизайн — на ваш выбор.

Чтобы выбрать терморегулятор для тёплого пола с точки зрения экономичности необходимо учитывать целесообразность покупки дорогой модели, с разнообразными функциями. Для маленьких помещений рекомендовано выбирать приборы механические или электронные с минимумом опций.

В сравнении с программируемыми видами, их оснащённость минимальная, но для настройки комфортной температуры в такой комнате этого достаточно. При обустройстве обогрева в большом доме, экономичней будет прибор с программным управлением, с ним легко разработать гибкий режим работы — возможна экономия до 65 % электрической энергии.

Кроме того, при выборе модели надо учитывать тип электросети. Если устройство нужно для водяного пола, то достаточным будет прибор до 3-х Ампер. При монтаже электрообогрева — 16 Амп.

Терморегуляторы

Терморегуляторы Devi заслуживают особое внимание. Требовательный и ленивый европейский потребитель, заставил производителя разработать и выпустить продукт, который для российского рынка, выглядит, мягко говоря, абсурдным

Если цветные и сенсорные экраны это ещё понятно и приятно, то вот выход в интернет для терморегуляторов Деви, это уже нечто футуристическое.

Самые простые модели серий «touch», 130 или 330, обладают стандартным набором функций, плюс стильный дизайн и сенсорный экран. А вот серия 550 или Link, это уже полноценный контроллер, с выходом в интернет и модулем Wi-Fi. Они способны регулировать температуру в нескольких помещениях, снимая показания с пары дюжин датчиков. Причём датчики не только интегрированные в пол, но и расположенные на стенах комнаты.

Виды и особенности теплых полов

Сегодня среди теплых полов можно выделить два распространенных их вида – водяные и электрические.

Водяные полы проводятся от системы центрального отопления и в большинстве своем являются незаконными или дорогими в эксплуатации, так как увеличивают потребление отопления из расчета на единицу жилья в многоквартирном доме. Они более уместны в частных домах, если есть гарантия того, что напор воды и ее температура будут достаточными для функционирования подогрева не только основных магистралей отопления, но и пола также.

Электрические теплые полы являются более экономичными и делятся на три основных категории:

  • инфракрасный пленочный пол – тонкая полимерная пленка, излучающая по всей поверхности инфракрасные лучи дальнего спектра действия, которую можно поместить под напольную отделку из дерева (доски, паркет, ламинат);
  • нагревательные маты, которые можно монтировать прямо под плитку в слоях плиточного клея, равномерно распределив маты с вмонтированными в них кабелями;
  • нагревательные кабели с большой мощностью до 25 Вт/м из расчета на погонный метр (для сравнения – мощность нагревательных матов составляет до 10 Вт/м) и должны укладываться в цементную стяжку.

О правилах утепления пола в частном доме без вскрытия можно узнать из этой статьи. Не думаете, что это возможно?

Как выбрать

Ниже представлено несколько правил по выбору теплого пола:

При покупке электрического элемента обогрева стоит обратить внимание на соответствие данной марки напольному покрытию, под которое будет уложен теплый пол. Это узнать несложно: нужно обратить внимание на пиктограммы, которые указывает производитель на упаковке.
Важным фактором также является мощность нагревательных элементов

Существует зависимость между напольным покрытием и этим показателем. Необходимо получить консультацию у продавца.

Проводка в помещениях

Здесь важно знать, сможет ли существующая проводка дополнительно принять нагрузку от теплого пола.
Расчет требуемой мощности. Для этого необходимо знать характеристики здания, зоны застекления и многое другое.
Фирма-производитель

Акцент следует делать на брендовой продукции: пусть она дороже, чем аналоги, зато потребитель будет спокоен за качество товара. Ведь такая система должна прослужить несколько десятков лет.

Нагревательные кабели Devi

Двухжильные изолированные провода подходят для ситуаций, когда возникает необходимость оборудовать систему отопления в труднодоступных местах или на участке пола со сложной конфигурацией. В каталоге фирмы представлено несколько разновидностей такой продукции

DEVIflex 10T

При удельной мощности в 10 Вт/м эти экранированные кабели с одним холодным концом рекомендуется для обогрева устанавливаемых на лагах полов с различным декоративным покрытием.

Характеристики:

  • Используется для установки в пол на лагах
  • Применяется с Devicell Dry
  • Пластик без содержания свинца
  • Самозатухающий

Область применения:

  • В системах полного отопления и комфортного подогрева пола в жилых помещениях и офисах
  • Для защиты труб от замерзания
  • В системах аккумуляции тепла
  • В тонких полах

DEVIflex 10T

DEVIflex 18T

Высокая, в 18 Вт/м, удельная мощность, обуславливает укладку этих проводов непосредственно в бетон. Кроме прокладки в домах, они могут быть использованы в качестве элементов защиты ступеней и подъездных путей от скопления снега и льда, а труб от замерзания.

Описание:

  • Кабель для установки в бетон
  • Изоляция без содержания свинца
  • Огнеупорный, самозатухающий

Область применения:

  • В системах полного отопления и комфортного подогрева поверхности пола в жилых помещениях и офисах
  • Для защиты труб от замерзания
  • В системах аккумуляции тепла
  • В тонких полах
  • Для установки на открытых площадках
  • Для защиты от намерзания снега и льда ступеней и подъездных путей

Инструкция укладки пола по шагам

Если выполнять расчеты по мощности теплого пола, привлекая строителей (а эту услугу предоставляют многие продавцы комплектующих), то укладку электрооборудования можно выполнить и самостоятельно. Особенно упрощается задача, если для этого применяется DEVIheat с использованием матов.

Для того, чтобы выполнить работы без ошибок мог даже дилетант, специалисты составили пошаговую инструкцию по монтажу теплого пола DEVI, включающую в себя следующие этапы:

      • штробирование пола и (при необходимости) поверхности стены для гофротрубки с термодатчиком;
      • выравнивание основы;
      • грунтование для усиления адгезии греющего мата;
      • размещение согласно разработанной схемы. При этом учитывайте, что на теплый пол категорически запрещено устанавливать мебель и бытовую технику;
      • прокладка соединительных проводов к монтажной коробке;
      • проверка функционирования системы DEVI;
      • нанесение плиточного клея по всей площади. Работу требуется проводить скрупулезно, стараясь до минимума сократить наличие воздушных пузырей. Дождаться полного отвердения материала согласно инструкции, слой не должен превышать 5-7 мм. Если зона обогрева занимает менее 4 м2, этот этап пропускается и плитка помещается непосредственно на мат;
      • укладка керамического полового покрытия стандартным способом.

Выбрав теплый пол DEVI, вы значительно повысите комфортность своего жилья, особенно если ваша квартира расположена на первом этаже многоэтажки. Наличие терморегуляторов и термодатчиков позволит свести к минимуму потребление энергии, а также регулировать температуру подогрева. При этом вы можете воспользоваться устройствами, обеспечивающими эффективную эксплуатацию в ночное время, когда тарифы на электричество более щадящие. Благодаря тому, что компания DEVI применяет для изоляции кабеля материалы, не поддерживающие горение, и специальные термоизоляторы, вы не станете опасаться случайного возгорания при эксплуатации системы.

Отзывы о продукции DEVI

«Так как квартира однокомнатная и маломерка, из-за недостатка места собрался переоборудовать и термоизолировать лоджию. Особенно остро встал вопрос по поводу пола. Перелопатил много информации в нете, на форумах. По отзывам теплые электрические полы Devi были оптимальным вариантом. И мастера, которые делали ремонт тоже говорили, что надежные, хоть и недешевые. Несмотря на то, что есть большое количество инструкций по монтажу, все-таки сам проводить работы не решился, еще испорчу. В результате из лоджии получилась столовая, вынесли туда обеденный стол из кухни. На счет расходов: да, конечно, выросли, но не смертельно. В принципе, я был к этому готов. Друзья посмотрели, тоже захотели у себя переоборудовать».

Никита, Екатеринбург.

«Про наши морозы известно всем, кроме, наверное, коммунальщиков. На улице холодень, а отопительный сезон начинают по графику. А у меня дети маленькие, постоянно болеют. Решили поставить теплые полы. Хотелось, чтобы они были не из Китая, а DEVI – все-таки Европа. Муж у меня рукастый и грамотный, посмотрел видео и монтаж сделал сам, только купить Деви DEVImat DTIF пришлось. Марку специально списала с этикетки, вдруг кому пригодится. Муж сказал, что они самые простые в установке. А мы этой осенью впервые не мерзли, по полу можно ходить прямо босиком. Ощущения очень приятные. Надеюсь, что теплые полы прослужат долго».

Войнило Евгений, Самара.

«У меня квартира на пятом этаже, угловая. Стенка все время холодная, даже плесень временами появлялась, потому что угол не прогревался. Мастера посоветовали уложить кабель и греть стену в холодное время года. Чтобы не выключать пол, когда ухожу на работу, решила выбрать самого надежного производителя. В магазине продавец посоветовал DEVI. Сказал, что нареканий еще ни разу от покупателей не было. Кабель заложили в стену, заклеили обоями, совсем не видно. Пробки не выбивает, стена теплая и сухая, так что я очень довольна полом DEVI».

Марина, Нижний Новгород.

«Хотел сначала установить электрические теплые полы, потому что монтаж несложный. Потом все же решил водяную систему. Пришлось в своем доме, конечно, полы сорвать и земли вынести из подпола много, но зато надежнее и энергию расходовать не придется. А кто в квартире живет, тогда да, там это запрещено, тогда выхода другого нет, только маты DEVI».

Виктор, Московская область.

«Купил три года назад DEVI, повелся на бренд. Сейчас пол только слегка теплый, кабель еле греет даже на максимуме».

Андрей, Красноярск.

Регуляторы тёплого пола Devireg

На первый взгляд подобрать терморегулятор для теплого пола Devi Devireg достаточно проблематично. Дело в том, что потребителю предлагается несколько десятков различных модификаций оборудования.

На самом деле, регуляторы теплого пола Devi можно условно разделить на несколько групп:

  • Программируемый терморегулятор Девирег – имеет большое количество функций. Некоторые модели имеют суточный или недельный программатор, блок дистанционного управления. При необходимости можно купить модель, подключаемую к сети интернет, чтобы удаленно регулировать настройки и выставлять температурный режим с помощью смартфона. Обеспечивает минимальное время нагрева, а также экономию энергопотребления до 30% — 50%.
  • Электронно-механический регулятор – управление выполняется с помощью кнопок или сенсорной панели. Преимуществом модели является одновременное подключение электронного температурного датчика пола и воздуха. Простая конструкция, тем не менее, эффективна, особенно в небольших помещениях.
  • Механический терморегулятор – схема подключения теплого пола к терморегулятору Devireg настолько простая, что выполнить ее можно самостоятельно. Принцип работы механического регулятора основан на использовании термостата. При достижении определенной температуры, он срабатывает и отключает подачу электричества. Эта же схема действует в бытовых приборах (утюге).

Производитель обязательно предоставляет с каждым комплектом отопительного и регулирующего оборудования инструкцию самостоятельного поэтапного монтажа. Строгое соблюдение правил и рекомендаций, является гарантией длительной эксплуатации системы.

Особенности устройства систем Devi

Компания Devi слилась в 2003 году с крупнейшим датским производителей Danfoss и с этого времени начала специализироваться на разработке и производстве систем электрических теплых полов. Одно из лучших достижений компании – devimat, хотя не меньший качественный уровень у кабельной системы обогрева. Деви отличает использование двух уникальных разработок – это кабель Deviflex и терморегулятор для теплого пола devi.

Теплый пол деви мат

«Сердце» любого нагревательного мата – кабель (одно или двухжильные). И Деви еще ни разу не позволила усомниться в их надежности и безопасности. И это несмотря на то, что они представлены в продукции компании в различных вариантах исполнения изоляции, разной толщины и размеров. Для их экранирования используются различные способы и материалы.

Производитель печется о своих потребителях и одной из его основных целей является максимальное упрощение организации теплых полов. Начиная с 2006 года Деви выпускают маты на основе передовой собственной разработки самоклеющейся сетки из синтетического сырья. Эта разработка стала полным триумфом для Деви, настолько укладка мат стала простой и надежной.

На сегодняшний день наиболее востребованы следующие модели Devimat.

Модели DTIF-150 и DTIR-150 – имеют толщину до 4 мм, поэтому их можно укладывать на уже имеющееся напольное покрытие. В их конструкцию входит двухжильный кабель, который закреплен на сетке Деви. Чаще всего ее монтируют под плитку, керамогранит или камень. Небольшая толщина изделия этому не помеха, так как высокотемпературный тефлон, из которого выполнена внутри изоляция, обеспечивает ему высокую механическую прочность.

Внешняя оболочка DTIR выполнена из PVC и надежно экранирует мат по всей поверхности. Для экранирования DTIF использован фторопласт, поэтому эти модели дороже.

Теплый пол Деви монтаж

Стоит отметить, что теплый пол Деви монтаж которого не вызовет серьезных проблем, а поэтому может быть проведен и самостоятельно, отличается массой преимуществ.

Сюда можно отнести следующее:

  • Удобное расположение нагревательных кабелей. Эффективный обогрев помещения происходит за счет естественной конвекции воздуха. Комната будет прогреваться очень быстро, к тому же зона комфорта у ног будет максимально оптимальная, а воздух в зоне головы не будет перегреваться;
  • Данная технология позволяет не ограничивать себя в плане дизайна помещения. При установке радиаторов многие жильцы вынуждены просчитывать каждый сантиметр свободного пространства, тем самым оставляя неиспользованными большие площади. С теплым полом теперь можно не беспокоиться об этом и выбрать любое дизайнерское оформление комнаты;
  • Правильное направление потока тепла. Данный критерий больше всего оценят молодые семьи с детьми. Теперь даже самые маленькие домоседы могут без опасений за свое здоровье спокойно играть прямо на полу. Обогрев не создает сквозняки, в результате чего может возникать пыль, сама система не перегревается, что позволяет без опасений бегать босиком даже по не застеленной коврами комнате;
  • Хорошая экономия. С помощью специального терморегулятора можно устанавливать необходимую температуру в помещении, тем самым создавая хорошую экономию электричества (до 10-15%). При этом монтаж теплого пола обойдется значительно дешевле, чем установка традиционной системы отопления. На начальном этапе эксплуатации экономия может составить 20-25%;
  • Многофункциональность системы. Теплый пол Деви можно использовать в любой комнате, при этом нет никаких ограничений в плане финишного покрытия или материала основания;
  • Большой срок службы. Компания Деви занимается производством теплых полов уже довольно большое время, именно поэтому специалистам удалось «вывести» уникальную форму производства технологии теплого пола, эксплуатационный период которой достигает 50 лет. Единственное, что требуется от клиента – это менять терморегулятор, если появятся более усовершенствованные модели.

Гарантии и комплектация

В этом моменте, фирма Devi держит марку. На свои нагревающие кабеля, они дают гарантию 20 лет, при условии целостности изоляции. Весьма смелое заявление требует жёсткого контроля над отпускаемой продукцией. Поэтому, кабеля Devi продают только цельными кусками! Другими словами, вам не продадут в магазине 50 метров кабеля. Есть отрезы 40 м., а есть 60. Берите любой. И если будете его кромсать, то гарантия снимается.

Типоразмеров достаточно много, и какой-то системы градации длин, обнаружить вряд ли получится. У некоторых серий шаг 5, 7 или 14 м, у некоторых 3 и 6 м. При желании, подобрать под свои запросы можно. Но цены достаточно высоки. Самый «дешёвый» нагревательный кабель, обойдётся ≈ 170 рублей/м.п. При условии покупке бухты в 198 м.

А нагревательные маты ещё дороже. При едином стандарте ширины(50 см), длины матов варьируются от 1-го, до 24-ех метров. При этом, мат площадью 0,5 м2 обойдётся ≈ 5,5 т.р., а 12 м2 в 26 т.р.

Именно поэтому, в продаже нет готовых комплектов «Тёплый пол Devi». Для каждой комнаты, составляется индивидуальный набор. Учитывая, что продукция этой датской фирмы продаётся в специализированных центрах, можно рассчитывать на полноценную помощь консультантов.

Теплый пол Devi инструкция по монтажу

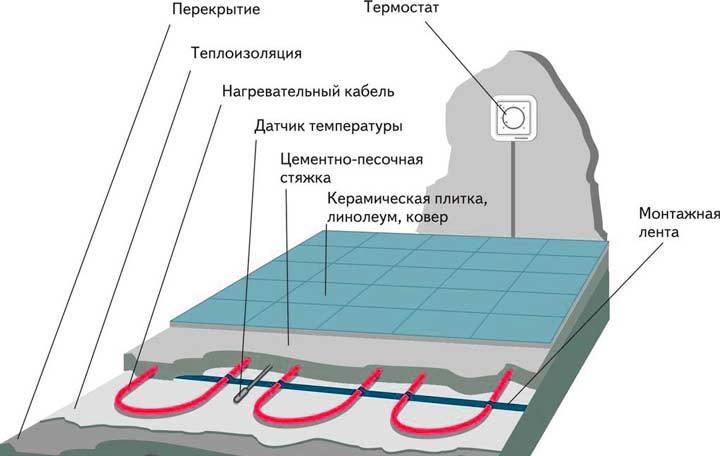

Если необходимо под стяжку установить теплый пол Devi инструкция по монтажу будет следующая:

  • Демонтируется мебель и все другие напольные приборы;
  • Снимается старое покрытие;
  • Определяется нулевая точка пола и определяется наивысшая точка перепад высот;
  • При необходимости неровное покрытие выравнивается цементным раствором. Грунтовать желательно 2-3 раза;
  • Раскладка теплоизоляционного материала по всей площади;
  • Укладка поверх теплоизоляционного материала монтажной сетки;
  • Установка и подключение терморегулятора;
  • Готовка стяжки;
  • Заливка стяжки;
  • Тестирование готовой системы после полного высыхания стяжки.

https://youtube.com/watch?v=6FyfSSn54mg

Виды

Существует два вида теплых полов, производимых датской компанией Devi – это греющий кабель и греющий мат. Конструкция мата, состоит из самоклеющейся синтетической  сетки с прикрепленным греющим кабелем, размещенным с определенным шагом , рекомендуемым производителем для наибольшей эффективности. Кабель стоит дешевле и позволяет максимально гибко настроить где и как будет проходить линия обогрева в той или иной комнате.

И кабели и маты, в свою очередь, бывают одножильными и двужильными. Основным отличием является то, что одножильный греющий кабель следует прокладывать таким образом, чтобы он «возвращался» к источнику питания. Обычно для этого используют «холодные концы» кабеля, т.е. прокладывать дополнительный греющий элемент нет необходимости.

Укладка кабеля без сетки требует, кроме прочего, приобретения специальной оцинкованной монтажной ленты, позволяющей с легкостью крепить кабель с необходимым шагом.

Это интересно: Краска сурик — рассмотрим основательно

Тёплые полы Deviflex

В модификации представлены полы, использующие исключительно двужильный кабель Devi. Провод Deviflex монтируется непосредственно в цементную стяжку.

Во избежание поражения электрическим током в процессе эксплуатации, кабель имеет двойную защиту. Глубина залегания провода до 7 см.

Принцип работы двужильного кабеля Devi Deviflex дает несколько ощутимых преимуществ, по сравнению с одножильными аналогами:

  • Отсутствует необходимость в подключении двух концов провода к терморегулятору. Жилы соединяются между собой с помощью специальной соединительной муфты Деви. Такое решение имеет определенные преимущества.

Возможность отопления помещений со сложной конфигурацией и планировкой. С помощью кабеля Deviflex, можно утеплить даже небольшие комнаты, учитывая особенности связанные с установкой мебели, сантехнических узлов и т.д.

Высокая степень защиты – производитель системы обогрева полов Devi считает важным обеспечить абсолютную безопасность эксплуатации кабеля Deviflex. Поэтому вся продукция имеет обязательную качественную двойную изоляцию. Правила устройства пола подробно описываются в инструкции по эксплуатации. В частности, там оговаривается необходимость подключения кабеля через УЗО и изготовления заземления.

В комплектацию теплого пола Deviflex входит непосредственно сам кабель и инструкция производителя, относительно монтажа и последующей эксплуатации. По желанию можно дополнительно приобрести терморегулятор и датчик.

Главное отличие двухжильного теплого пола от одножильного заключается в простоте укладки первого. Саморегулирующие кабели также обязательно имеют две токопроводящие жилы.

Часто встречающиеся проблемы

Наиболее характерные дефекты, которые встречаются при монтаже теплых полов Деви:

• Сплошная зона обогрева всей напольной поверхности комнаты. На этапе планирования следует исключить из области укладки оборудования места, заставленные мебелью. • Приобретение кабеля, длина которого больше требуемой величины. Согласно инструкции запрещается его укорачивать. Фирменная продукция имеет конкретную длину, что следует учитывать при покупке. • Проведение тестового включения оборудования до полной просушки бетонной стяжки или клея для фиксации кабелей. • Укладка матов на неочищенную от мусора поверхность. • Пренебрежение грунтовкой основания. • Топтание кабеля обутыми ногами, ботинками с грубой подошвой или каблуками. Изоляционная поверхность проводки отличается невысокой прочностью. В результате точечной нагрузки она легко повреждается. • Маскировка Деви датчика теплого пола обоями или слоем бетона. Согласно инструкции его следует размещать в гофротрубе. • Пренебрежение контролем уровня начального и конечного сопротивления. Сверку показаний следует осуществлять по указанным в паспорте величинам. • Изолирование системы обогрева пола за счет воздушных прослоек. Попадание воздуха обуславливает порчу кабеля и системы в целом. • Высушивание стяжки или клея за счет работы системы отопления.

Укладка плитки на теплый пол

Плиточный клей разводят согласно инструкции в небольших объёмах. Достаточно 2-3 литров. Схватывается он быстро, а работа предстоит специфическая. Производитель матов, рекомендует выдерживать слой клея над кабелем, 5 мм. То есть, учитывая толщину самих матов, 3 мм, в общей сумме получается, что 8 мм клея должно быть нанесено под каждую плитку.

Для соблюдения указанных параметров, потребуется лазерный уровень и строительный уголок.

Работа это кропотливая, поэтому и клей требовалось разводить небольшими порциями.

Каждую плитку, требуется проверять на горизонтальность залегания. Между соседними элементами напольного покрытия, вставляют уголки, по 2 шт. на одну сторону. Последние плитки подрезают с помощью болгарки и отрезного диска.

Первое включение тёплого пола, можно проводить не ранее, чем через 3 суток. Обычно именно столько требуется плиточному клею, чтобы набрать заявленную прочность. Режим включения следующий, в первый день устанавливают температуру 18°C, а затем ежедневно, увеличивают нагрев на 2°C, до 26°C.

После такой «обкатки», тёплые полы могут быть включены в рабочий режим.

Подготовка стены для установки терморегулятора Devireg

.При подготовке стены для установки терморегулятора Devireg производится высверливание коронкой стены под монтажную коробку (в которую будет устанавливаться терморегулятор) и штрабление стены вниз от регулятора до пола для установки в штрабу гофротрубки с датчиком температуры пола, в этой же штрабе будет находиться «холодный» провод от нагревательного кабеля.

В тех случаях, когда отделка стены не позволяет производить штрабление, крепится пластиковый кабельный канал (приобретается Заказчиком самостоятельно заранее, размер не менее 16х16). Терморегуляторы Devireg D 535 и В 550 при этом монтируется в подъемную коробку для открытой проводки, либо устанавливается регулятор Devireg D 130.

Тёплые полы Deviflex нагревательные секции в стяжку

Преимущества: изменяя шаг укладки нагревательной секции можно менять мощность системы обогрева, укладка возможна при любой конфигурации обогреваемой поверхности, из-за большой толщины система инерционна — долго нагревается, но и долго держит тепло после этогоНедостатки: монтаж кабеля более трудоемкий, укладка в слой стяжки — минимальное увеличение уровня пола 3 см, инерционность системы обогрева

Под общим названием DEVIflex представлена целая серия различных нагревательных секций для систем электрического теплого пола. Нагревательная секция — это отрезок греющего кабеля определенной мощности и длины, к которому подсоединен электрический кабель питания (силовой, «холодный» конец). Соединяются они с помощью специальной герметичной муфты. Толщина греющего кабеля составляет 6-9 мм. Например, диаметр самого популярного кабеля DEVI для оборудования теплого пола — Deviflex 18T — составляет 6,9 мм

Поэтому нужно принимать во внимание, что использование нагревательных секций для укладки теплого пола влечет за собой увеличение уровня пола минимум на 3 см. При работе с нагревательными секциями необходимо помнить несколько правил:

  • Напрямую греющий кабель подключать к электричеству запрещено (подключение идет только через «холодный» провод)
  • Укорачивать или удлинять греющий кабель запрещено (при необходимости можно укоротить или нарастить «холодный» провод питания)
  • Передавливать, сильно изгибать греющий кабель при монтаже запрещено (это приводит к локальному перегреву и дальнейшему перегоранию кабеля)
  • При локальном выходе из строя греющего кабеля устанваливается специальная ремонтная муфта
  • Если выгорел достаточно большой участок кабеля его необходимо заменять точно таким же кабелем для сохраниения мощностных характеристик нагревательной секции

Как правило, в системах «электрический теплый пол» нагревательные секции устанавливаются в слой стяжки (ЦПС) толщиной от 3 сантиметров. Секции DEVIflex крепятся к черновому полу с помощью специальной монтажной ленты, либо пластиковыми хомутами к монтажной сетке, армирующей стяжку. Нагревательная секция укладываются «змейкой». Расстояние между витками кабеля (шаг укладки) рассчитывается в зависимости от того, какой мощности систему обогрева нужно сделать. Например на балконах или лоджиях рекомендуется монтировать систему мощностью 180-200 Вт/кв.м. Т.е. для обогрева 3 квадратных метра балкона понадобится нагревательная секция мощностью 550-600 Вт. При этом шаг укладки можно рассчитать по формуле:

h (шаг укладки, см) = (S площадь, м* 100) / (L длина кабеля, м).
