Как правильно заполнить систему отопления закрытого типа сверху
Если нет электрического насоса, то заполнение системы, имеющей перепад высот нижней и верхней точек от 10 м, посредством ручного насоса является процедурой довольно утомительной. В этом случае закрытая система может заполняться через верхнюю точку (например, штуцер присоединения автоматического воздухоотводчика) самотеком с открытым сливным краном в нижней точке до начала вытекания из него воды. Сливной кран перекрывается, и мы имеем в нижней точке системы статическое давление, равное давлению в столбе жидкости до верхней точки (при 10 м давление будет 1 атм).
Теперь нужно повысить давление до расчетного уровня не выше 1,5 атм. К любому штуцеру системы подсоединяем через шаровый кран обычный поливочный шланг порядка 1,5 метра длинной. Придумываем на него легкосъемный переходник к шлангу обычного автомобильного насоса с манометром. Заливаем выпрямленный вертикально шланг водой, присоединяем через переходник насос и воздухом закачиваем воду из шланга в систему. Перекрываем шаровый кран. Достаточно 3-5 повторений процесса для повышения исходного статического давления в любой точке системы на 0,5 атм. Следует избегать накачивания внутрь нее воздуха.
Закачка антифриза ручным насосом.
Выбор котла для закрытой системы отопления
Закрытая система отопления в частном доме способна работать с любым видом топлива: можно использовать и газовые устройства, и электричество, и твердое топливо. На выбор подходящего котла должны в первую очередь повлиять результаты расчетов необходимой тепловой мощности. Выполнение расчетов можно поручить специалисту, а можно заняться этим самостоятельно – но в таком случае полученный результат будет приблизительным.
Существуют разные виды отопительных котлов: одноконтурные, двухконтурные или с бойлером. В загородных домах зачастую устанавливаются двухконтурные котлы, поскольку их эффективность на маленьких площадях вполне достаточна. Котел, оборудованный бойлером, немного удобнее: в нем постоянно есть горячая вода, и его не нужно постоянно наполнять.
Как произвести расчет?
Как указывалось выше, любой расширительный бачок, используемый для отопления открытого типа, отличается простотой конструкции, изготовления. А расчет габаритов такого изделия не более сложен.
Для чего можно воспользоваться формулами или же способом, заключающемся в приблизительном подсчете рабочего объема резервуара.
Пример использования формулы для вычисления нужного объема резервуара. Исходя из реального объема воды, циркулирующей в контуре, вычисляют лишь его увеличение при нагревании до определенной температуры, округляя в большую сторону. Затем складывают полученный результат с объемом теплоносителя в отопительной системе и добавляют произвольное количество литров «про запас»
В реальности же, чтобы определить необходимую вместительность бака, владельцы небольшого дачного домика формулы используются крайне редко. Чаще всего вычисляют приблизительный объем расширительной емкости, к которому для страховки можно добавить любое количество литров.
Причина: в случае с открытыми баками лишние объемы влияют на стоимость не существенно, а в ряде случаев к удорожанию вообще не приводят.
В результате весь расчет емкости сводится к определению 10% от объема всего теплоносителя, которые должны быть его минимальным значением расширительного бака.
Проще всего это сделать в момент проектирования и создания системы отопления, когда известны все параметры радиаторов, труб и других элементов конструкции или их легко узнать, выполнив измерения. А затем просто сложив объемы всех комплектующих.
Хотя открытые расширительные резервуары и системы, для которых они предназначены, давно изжили себя, но доступность, а главное высокая автономность делают их востребованными в условиях далеких от идеальных. К примеру, если есть проблема со стабильными поставками электроэнергии или владельцы помещений не проживают там постоянно
Если исходные данные неизвестные, то самым практичным способом исчислений является опытный. Для чего нужно слить всю воду из системы, а затем заполнить ее теплоносителем по новой.
При этом должен производиться замер, что можно делать с помощью счетчика или при использовании тары известного объема. После чего останется узнать нужные 10% объема теплоносителя, которые служат ориентиром при изготовлении или покупке бака.
Что нужно учесть для правильного и быстрого монтажа отопления
Для того чтобы в холодное время года в своем загородном доме вы могли чувствовать себя комфортно, нужно уделить особое внимание некоторым аспектам монтажа отопительной системы
Зонирование
Будет правильно, если планирование отопительной системы в частном доме начнется на этапе проектирования, а не когда дом уже будет построен. Не секрет, что чем дальше расположен радиатор от котла, тем температура в нем ниже. Для снижения воздействия этого эффекта желательно предусмотреть зонирование дома, когда более важные зоны будут располагаться ближе к котлу.
Зонирование и необходимый температурный режим:
| Зона | Температура °C | Тип комнаты |
| Комфорта | 22-24 | Детская, ванная, комната для старших членов семьи |
| Спальная | 21-25 | Спальня |
| Жилая | 18-27 | Гостиная, столовая, рабочий кабинет |
| Хозяйственная | 15-16 | Кухня, мастерская, зимний сад |
| Прохладная | 12 | Прихожая, лестничная клетка |
| Подсобная | >0 | Подсобные помещения |
Материал для радиаторов
Зонирование не единственный момент, который нужно продумать при проектировании работы отопительной системы. Не меньшее значение имеет и материал, из которого сделаны радиаторы отопления (батареи).
Различные виды радиаторовИсточник k.sina.com.cn
Плюсы и минусы различных видов батарей:
| Тип | Плюсы | Минусы |
| Биметаллические (сталь + алюминий) | Нет ограничений в использовании. | Дорогие |
| Алюминиевые | Хорошо отдают тепло, малая тепловая инерция, высокая теплопроводность. | Малая теплоемкость, непрочные: могут потечь от гидроударов |
| Стальные тонкостенные | Хороши для мягкой зимы с непродолжительным отопительным сезоном. | Непрочные: могут потечь от гидроударов, возможна коррозия |
| Чугунные | Практически вечные, недорогие. | Высокая тепловая инерция и теплопотери, тяжелые |
Мощность радиатора
Для того чтобы не замерзнуть в частном доме, следует правильно рассчитать фактическую мощность радиатора. Отметим, что его паспортная мощность указывается из расчета для многоквартирных домов, где температура подачи составляет 90, а обратки – 70 °С.
Мощность радиатора для частного дома должна быть достаточной, чтобы прогреть помещение и в самые холодные дниИсточник www.allpbspb.ru
В частных домах эти температуры обычно близки к 80 и 60 °С соответственно. Опустим здесь математические выкладки, скажем лишь, что для частного дома паспортную мощность секции радиатора стоит умножить на коэффициент 0,865
Количество радиаторов
Самый простой вариант расчета основан на рекомендации СНИП: для обогрева одного кубометра помещения в панельном доме надо 41 Вт тепла, а в кирпичном 34 Вт. Пример: возьмем комнату площадью 18 кв. м, с высотой потолков 2,7 м. Получаем 18 * 2,7 * 41 = 1992,6 Вт. Допустим, реальная мощность радиатора (пересчитанная от паспортной 170 Вт) равна 170 * 0,865 = 147,05 Вт.
Однако понятно, что не все будут строить себе панельный дом. Для зданий из других строительных материалов существует более сложная формула.
- P – площадь комнаты;
- Q1 – коэффициент, учитывающий остекление;
- Q2 – теплоизоляция стен;
- Q3 – отношение площади окон к площади пола;
- Q4 – минимальная температура на улице зимой;
- Q5 – количество наружных стен в комнате;
- Q6 – тип помещения по степени обогрева;
- Q7 – высота потолков.
Газовая горелкаИсточник pennington.org.uk
Мощность котла
Неверно будет взять котел, просто равный по мощности сумме мощностей всех радиаторов. Эта мощность будет очень мала для нормального отапливания дома. Рассмотрим пример:
Пусть сумма мощностей всех радиаторов равна 10 кВт. Тогда мощность котла будет рассчитываться по формуле: мощность котла = (сумма мощностей всех радиаторов * теплопотери) / (сезонный коэффициент использования мощности * КПД котла) = (10 * 1,4) / (0,5 * 0,85) = 32,94 кВт. Коэффициент теплопотери в Московском регионе – 0,5; в Архангельске – 0,79; в Краснодаре – 0,35.
Затем выбираем котел с близкой к рассчитанной мощности из линейки котлов выбранного производителя.
Типы топлива
Еще одним важным фактором подготовки отопительной системы является вид топлива, используемого для обогрева.
Тип топлива: плюсы и минусы:
| Тип | Вид | Плюсы | Минусы | Теплота сгорания МДж/кг (* МДж/м3) |
| Газовое топливо | Газ из магистрали | Экономично | Должна быть подведена магистраль | 35-38 |
| Твердое топливо | Уголь, дрова, паллеты | Зависимость от подачи | Для хранения нужно объемное, сухое помещение | 15-25 |
| Жидкое топливо | Дизель, мазут | Зависимость от подачи | Дорогое, для хранения потребуется закопанный в землю резервуар, который пожароопасен | 42-42,5 |
| Электричество | – | Эффективно, если использовать электрические радиаторы | Дорого | – |
Расчет объема
Есть очень простая методика определения объема расширительного бачка для отопления: высчитывается 10% от объема теплоносителя в системе. Его вы должны были высчитать при разработке проекта. Если этих данных нет, можно объем определить опытным путем — слить теплоноситель, а потом залить новый, измерив его при этом (пустить через счетчик). Второй путь — высчитать. Определить объем труб в системе, добавить объем радиаторов. Это и будет объем системы отопления. Вот от этой цифры находим 10%.
Форма может быть разной
Второй способ определить объем расширительного бака для отопления — высчитать его по формуле. Тут тоже потребуется объем системы (обозначен буквой C), но еще нужны будут другие данные:
- максимальное давление Pмакс, при котором может работать система (обычно берут максимальное давление котла);
- начальное давление Pмин — с которого система начинает работу (это давление в расширительном баке, указано в паспорте);
- коэффициент расширения теплоносителя E (для воды 0,04 или 0,05, для антифризов указано на этикетке, но обычно в пределах 0,1-0,13);
Имея все эти значения высчитываем точный объем расширительного бака для системы отопления по формуле:
Формула расчете объема расширительного бака для отопления
Расчеты не очень сложные, но стоит ли с ними возиться? Если система открытого типа ответ однозначен — нет. Стоимость емкости от объема зависит не очень сильно, плюс ко всему его можно сделать самостоятельно.
Расширительные баки для отопления закрытого типа стоит посчитать. Их цена от объема зависит сильно. Но, в данном случае, лучше все-таки брать с запасом, так как недостаточный объем приводит к быстрому износу системы или даже к выходу ее из строя.
Если в котле есть расширительный бак, но его емкости для вашей системы недостаточно, ставят второй. В сумме они должны давать необходимый объем (установка ничем не отличается).
К чему приведет недостаточный объем расширительного бачка
При нагревании теплоноситель расширяется, его излишки оказываются в расширительном баке для отопления. Если весь излишек не помещается, он стравливается через клапан аварийного сброса давления. То есть теплоноситель уходит в канализацию.
Принцип работы в графическом изображении
Потом, когда температура понижается, объем теплоносителя уменьшается. Но так как его в системе уже меньше чем было, давление в системе падает. Если недостаток объема незначительный, такое понижение может быть некритичным, но если его слишком мало, котел может не работать. У этого оборудования есть нижний предел давления, при котором оно работоспособно. При достижении нижнего предела оборудование блокируется. Если вы в это время находитесь дома, сможете исправить ситуацию, добавив теплоносителя. Если же вас нет, система может разморозиться. Кстати, работа на пределе тоже ни к чему хорошему не приводит — оборудование быстро выходит из строя. Потому лучше слегка перестраховаться и взять чуть больший объем.
Комплектация открытой системы отопления
Минимальная комплектация отопления
Помимо насоса в открытой системе отопления следует подобрать и другие компоненты. От правильности выбора будет зависеть работоспособность и эффективность всей схемы теплоснабжения.
Для правильного расчета открытой системы отопления в первую очередь вычисляется ее номинальная мощность. Если теплоизоляция здания хорошая – можно взять соотношение, что на 10 м² площади потребуется 1 кВт тепловой энергии. Для более точного расчета рекомендуется воспользоваться специальными программами. С их помощью можно составить корректную схему открытого теплоснабжения, вычислить оптимальные характеристики ее компонентов.
Для минимальной комплектации отопительной системы понадобятся такие элементы:
- Котел;
- Расширительный бак;
- Трубопроводы;
- Радиаторы и батареи.
Требования к последним двум невысокие. Чаще всего для обустройства теплоснабжения применяют полимерные трубы. Но специалисты рекомендуют для разгонного стояка использовать стальную трубу. Это объясняется высокой температурой в этой части системы отопления открытого типа для частного дома.
Выбор котла для открытого отопления
Виды котлов для открытого отопления
В первую очередь необходимо предупредить, что установка газовых и электрокотлов для открытой системы отопления запрещена. Нередко в системе образуются воздушные пробки, которые негативно повлияют на работу оборудования и могут привести к аварийным ситуациям. Поэтому единственной альтернативой остаются твердотопливные модели или котлы, работающие на дизельном топливе.
Установка котла должна выполняться согласно всем требованиям. Он располагается в отдельном помещении, где нельзя хранить топливо. Котельная должна иметь принудительную циркуляцию воздуха. Для оптимизации работы оборудования рекомендуется установка сэндвич-дымоходов.
Помимо этих факторов существуют специфические требования для нормальной адаптации котла открытой системы теплоснабжения:
- Нельзя устанавливать котлы длительного горения. Они рассчитаны для низкотемпературного режима работы системы. В таком случае расширение теплоносителя будет недостаточно для циркуляции;
- Если в системе не установлена насосная группа – необходим отдельный монтаж обратного клапана;
- Котел в системе теплоснабжения открытого типа для частного дома должен располагаться в самой низкой точке схемы.
Если в комплектацию оборудования не входит температурный датчик – его следует установить отдельно. Для точности измерения он монтируется на подающей трубе непосредственно после котла.
Модели расширительных баков для открытой системы

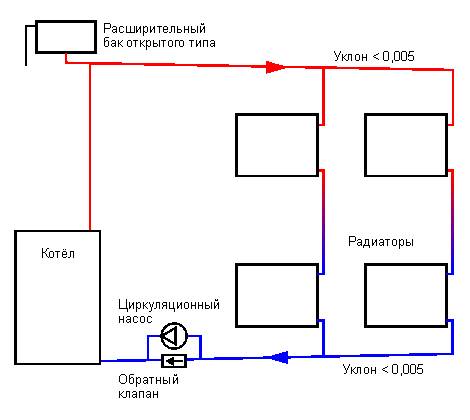

Схема установки и конструкция расширительного бака
Для компенсации теплового расширения теплоносителя и своевременного контроля его уровня необходим монтаж расширительного бака для открытого отопления. Он располагается в самой высокой точке системы и может выполнять сразу несколько функций.
Сначала выполняется расчет оптимального объема расширительного бака открытого типа для систем отопления. Он должен составлять как минимум 5% от количества теплоносителя в системе. В стандартной конструкции есть 3 патрубка, которые выполняют следующие функции:
- Входящий патрубок. С его помощью происходит подключение расширительного бака к открытой системе отопления. Обычно его диаметр на 1 размер меньше, чем у разгонного стояка, к которому выполняется монтаж. Поэтому необходим переходник;
- Труба циркуляции. Через нее горячая вода поступает дальше по магистрали;
- Сигнальный патрубок. Необходим для оповещения о критическом снижении уровня теплоносителя. При открытии крана из него не идет вода – следует дополнить систему.
Способы установки расширительного бака
Дополнительно можно модернизировать расширительный бак для открытого теплоснабжения. В некоторых случаях он может выполнять функцию узла подпитки. Для этого необходим дополнительный патрубок, который подключается к водопроводу. При критическом снижении объема горячей воды можно оперативно дополнить систему, открыв запорную арматуру.
Существует несколько схем монтажа расширительного бака. Для теплоснабжения открытого типа с насосом он может монтироваться на дальнем стояке. Такой вариант применяется редко, так как эффективность подобной схемы крайне низка. Чаще всего расширительный бак устанавливается на ближнем стояке для своевременного контроля состояния отопления.
Плюсы и минусы
У закрытой системы отопления есть свои положительные и отрицательные стороны:
1. Установка осуществляется намного быстрее, чем обустройство открытого типа.
2. Мембранные и безнапорные баки не позволяют жидкости улетучиваться.
3. Даже с трубами малого диаметра эффективность сохраняется.
4. Невозможность попадания кислорода предполагает защиту от коррозии.
5. В качестве носителя в системе отопления используется вода или антифриз.
6. Расширительный бак можно устанавливать рядом с котлом.
7. Высокий уровень теплоотдачи обеспечивает стабильный обогрев.
В качестве недостатков отмечены следующие факторы:
- Использование насоса подразумевает зависимость от электричества.
- Для закрытого типа требуется бак большого объема.
- Без автоматики достаточно трудно регулировать температуру и давление.
- Если планируется использовать принудительно, требуется установка насоса.
Основные нюансы настройки и запуска
Схема подключения системы отопления заключается в установке котла в вентилируемом помещении. На выходе монтируют узел безопасности с манометром, воздухоотводчиком и клапаном сброса давления. Далее подсоединяют циркуляционный насос с производительностью примерно 40 л в минуту для дома площадью 200 м 2. Подиум для оборудования облицовывают негорючим материалом, содержащим асбест. Рядом монтируют расширительный бак. В соответствии со схемой разводки делают сквозные отверстия для труб и устанавливают запорную аппаратуру.
Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран
На следующем этапе требуется заполнить систему. Перед процедурой нужно проследить, чтобы качество теплоносителя соответствовало требованиям. Воду лучше подвергнуть предварительной очистке, антифриз подготавливают заранее
Важно не забыть промыть трубопровод, устранить накипь и грязь из радиаторов
Чтобы закачать носитель для обогрева частного дома, необходимо проверить состояние вентилей для слива и кранов Маевского, они должны быть закрыты до упора. Вода подается под небольшим давлением, чтобы равномерно удалить воздух. В процессе убирают кислород из радиаторов. Как только закончится поступление носителя, нужно приступать к повышению давления, следя за показателями манометра. При отметке в 2 атмосферы воздух стравливают посредством кранов Маевского, затем снова начинают нагнетание. Закачать жидкость нужно до того момента, пока она не польется из перелива.
Заполнить оборудование с котлом и насосом при отсутствии централизованной подачи нужно таким образом: нагнетательный шланг присоединить к сливному патрубку, чтобы получилась прямая магистраль от скважины к вентилю. Все краны открывают для выхода воздуха, что позволяет закачать необходимое количество жидкости.
Если насос не предусмотрен, шланг поднимают на высоту 20 метров, через него придется заполнить контур отопления. Такой способ помогает создать водяное давление в 1,5 атмосферы. Резьбовое соединение, на котором крепится расширительный бак, убирают, чтобы подготовить воронку для трубопровода. После полной закачки его возвращают на место. В процессе необходимо следить за манометром.
В завершение работы включают оборудование, чтобы понять, правильно ли произведено заполнение и подобрано давление. Если была допущена ошибка, радиаторы останутся холодными, вода потечет из бака, в батареях будут слышны характерные звуки: бульканье, постукивание.
Система отопления в частном доме закрытого типа предполагает естественную или принудительную циркуляцию, вертикальную разводку магистрали
Чтобы достичь оптимального температурного режима в помещениях, важно грамотно провести настройку и запуск техники, подготовку носителя, его правильную закачку. Благодаря хорошо выполненной работе, радиаторы прогреются моментально, и система будет функционировать без перебоев
Монтаж мембранного устройства
Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.
Правильное положение емкости
При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.
Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.
Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.
Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.
Особенности выбора места установки
Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:
- Его нельзя ставить вплотную к стене.
- Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
- Подвешенный на стене бак не должен располагаться слишком высоко.
- Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
- Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.
Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.
При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.
Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.
Настройка прибора перед использованием
Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.
Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.
В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.
Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.
Бак как дополнительная емкость
Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.
Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.
Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.
Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
Расширительный бак открытой системы отопления расчет и правила установки
Расширительные баки применяются во всех схемах систем индивидуального отопления. Главное назначение расширительного бака — это компенсация объема системы отопления вызванное тепловым расширением теплоносителя.
Особенности бака открытой системы отопления
Дело в том, что объем теплоносителя при увеличении давления увеличивается и если не предусмотреть дополнительную емкость куда бы избыточный объем мог бы уместится, то в системе отопления давление может возрасти на столько, что произойдет прорыв. Для устранения избыточного давления системы применяют расширительный бак.
Ко всему сказанному расширительный бак открытой системы отопления отличается от баков, предназначенных для закрытых систем. В закрытых системах используются баки, не сообщающиеся с атмосферой. В открытой системе применение такого бака невозможно, так как избыточное давление в баке будет создавать большое сопротивление циркуляции теплоносителя. Поэтому для открытых систем отопления применяют открытые баки.
Отсюда возникает большой недостаток открытых систем отопления — это испарение теплоносителя из бака. Как следствие периодически необходимо контролировать уровень теплоносителя в баке и в случае необходимости восполнять потери.
Кроме того, для открытых систем отопления важно не только, чтобы бак мог сообщаться с атмосферой, но и правильный расчет объема бака и грамотная установка, и подключение к системе отопления
Расчет объема открытого расширительного бака
Традиционно объем расширительного бака определяют, как 5% объема всей системы отопления. Это связано с тем, что при увеличении температуры воды до 80 градусов ее объем увеличивается приближённо на 4%. Прибавив к этому небольшое пространство чтобы, вода не переливалась через края бака еще 1%, в сумме получаем величину объема расширительного бака в процентном соотношении от объема всей системы отопления.
Если в открытой системе применяется другой теплоноситель, то следует скорректировать объем бака исходя из величины температурного расширения применяемого теплоносителя.
Больше всего сложностей возникает с подсчетом объема теплоносителя в системе отопления. Для подсчета объема системы необходимо просуммировать внутренний объем всех элементов системы труб радиаторов, отопления и котла. Так же объем системы можно определить косвенно по мощности котла, исходя из того, что 1 Квт мощности котла необходим для подогрева 15 литров теплоносителя.
Установка и подключение открытого расширительного бака
В отличии от закрытого расширительного бака, для открытого существуют определенные правила
Самое важное правило – бак должен быть расположен выше всей системы отопления. В противном случае по принципу сообщающихся сосудов из него будет вытекать вода. Это обстоятельство и приводит за частую к отказу от устройства системы отопления открытого типа, т.к
не всегда удается удобно установить расширительный бак
Это обстоятельство и приводит за частую к отказу от устройства системы отопления открытого типа, т.к. не всегда удается удобно установить расширительный бак.
Второй важной особенностью является то, что бак должен быть подключен к обратке. Дело в том, что на обратке температура воды меньше, а, следовательно, вода будет медленнее испаряться. Кроме того, учитывая не высокую температуры воды в обратке, соединить расширительный бак с системой можно с помощью прозрачного шланга, что облегчит контроль количества воды в системе
Кроме того, учитывая не высокую температуры воды в обратке, соединить расширительный бак с системой можно с помощью прозрачного шланга, что облегчит контроль количества воды в системе.
Дополнительно у расширительного бака могут быть предусмотрены специальные патрубки для исключения перелива и контроля уровня воды в баке.
