Как защитить бытовую технику от перепадов напряжения в электрической сети

Подключаем реле контроля напряжения своими руками

Классификация защитных реле напряжения Реле могут быть предназначены для всего дома и для одной розетки.

С монтажом все предельно просто. Для стабилизатора придётся изготавливать защитный ящик для установки возле щитка, или врезаться в сеть, при установке в квартире.

Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

Выводы и полезное видео по теме Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора. Время повторного включения от 3 до сек. Электронные, на симмисторах или тиристорах или других полупроводниковых ключах, сложные и дорогие устройства.

См. также: Как сэкономить тэр на предприятии

Как подключить реле напряжения

Схема подключения реле напряжения РН Рассчитаны РН на небольшие токи до 16А или мощность до 3,5 кВт, но для подключения более высокой нагрузки, РН можно включать совместно с контакторами магнитными пускателями. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания.

Особенно остро вопрос защиты электроприборов от перепадов напряжения стоит в жилых многоквартирных домах старой постройки, а так же частных жилых домах подключенных к старым линиям электропередач. Однофазные реле напряжения отключают одну фазу, а трехфазные — одновременно все три фазы. Установка на рейку более удобна по нескольким причинам: РКН, установленное на din-рейку, защищает электроаппаратуру всей квартиры; приобретение маломощных приборов для несколько розеток обойдётся дороже, чем одного мощного; Прибор на din-рейке малозаметен, а в розетке выпирает из стены и есть опасность его сломать. Цифровая индикация в большинстве случаев оказывается ненужной, хотя она облегчает процесс настройки прибора.

ТЕСТ: Попробуйте ответить на вопросы и оценить свои знания того, какое выбрать защитное устройство. Эта схема применяется, если номинальный ток автомата меньше тока устройства. Эта организация изготавливает изделия под торговой маркой DigiTop. Настройка реле напряжения Введение.
Как установить реле контроля напряжения в щиток квартиры самостоятельно

Как рассчитать требуемую мощность?

Для того, чтобы подобрать подходящую модель устройства, нужно рассчитать потребляемую мощность всех участников цепи. Мощность конкретного устройства можно узнать в паспорте устройстве или в инструкции по его эксплуатации. Часто мощность, вместе с частотой тока и напряжением, указывается на задней крышке электроустройств.

Если в сети используется электродвигатель (кондиционер, холодильник и т.п.), то для их включения необходимо значительно больше энергии, чем они потребляют в процессе работы. Поэтому при расчете мощности защитного устройства, паспортный показатель электродвигателя следует умножить на 3-5 раз.

Особое внимание необходимо уделить насосным станциям и погружным двигателям. При рабочей мощности в 1 киловатт, в момент старта двигателя пусковые токи в 5-7 раз превышают номинальное значение

Желательно, чтобы устройство защиты от перепадов напряжения имело 20-30-процентных запас мощности.

Классификация и виды

Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:

  • по типу подключения;
  • по количеству фаз.

По типу подключения

Существует две основных категории реле напряжения в зависимости от способа их подключения:

  • стационарные;
  • переносные.

Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.

Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.

Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.

Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна. Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).

Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.

Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.

По количеству фаз

В зависимости от типа электросети различают два вида реле:

  • однофазные;
  • трехфазные.

Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.

Реле контроля напряжения

Основной прибор, который отвечает за защиту от высокого напряжения – это реле высокого напряжения, которое действует следующим образом:

  • Предельно допустимое минимальное и максимальное напряжение выставляется заблаговременно.
  • Как только напряжение превышает предел, электричество в квартире отключается.
  • Как только сетевые параметры приходят в норму, электричество снова начинает подаваться.

Подробнее о реле контроля напряжения, о причинах и целесообразности его установки, а также о том, как его установить и настроить, смотрите в видео:

РКН может быть двух типов:

  • Устанавливаемое на уровне всей квартиры (встраивается в щиток).
  • Устанавливаемое для определенной группы приборов (устанавливается в квартире).

Оба варианта доступны по стоимости и просты в установке.

Это устройство может пригодиться:

  • Если сеть стабильна и подобные случаи бывают крайне редко.
  • Если планируется использовать устройство вместе с другими приборами, обеспечивающими стабильное напряжение без отключений.

Ведь правда, мало кому понравится частое отключение электроэнергии дома.

Классификация реле

Защитные реле классифицируются по 2 признакам:

  • по способу подключения к сети;
  • по количеству подведенных фаз.

По типу подключения

Способы коммутации блоков зависят от конструкции изделия:

  1. Устройство для защиты бытовой розетки, которое оснащается штепсельными контактами. Изделие представляет собой переходной узел, внутри которого расположены измерительный прибор, контроллер и контактная группа. Детали установлены в пластиковом корпусе, на внешней стороне предусмотрено гнездо для подключения внешних потребителей. В конструкции изделия предусмотрены поворотные регуляторы или кнопки, позволяющие выставить рабочие параметры. Устройства рассчитаны на мощность до 3,5 кВт (сила тока до 16 А).
  2. Изделие, оборудованное блоком розеток и удлинительным кабелем. Оборудование подключается к бытовой электрической сети, защищаемые приборы получают питание от встроенных распределительных элементов. В конструкции предусмотрен выключатель, имеется цифровой вольтметр и кнопки регулировки параметров. Максимальный ток нагрузки не превышает 10 А (из-за использования удлинительного кабеля), время срабатывания по верхнему пределу 0,02 секунды.
  3. Отсекатель питания, предназначенный для установки на DIN-рейку, установленную в распределительном квартирном щитке. Изделия отличаются применением измерительного блока с повышенной точностью замера (погрешность составляет 1-2 В). Существуют разновидности оборудования, рассчитанные на силу тока до 63 А (в аварийном кратковременном режиме реле не выходит из строя при подаче 80 А). Устройства оснащаются встроенным термическим реле, предотвращающим возгорание блока при перегреве.

Классификация реле по способу подключения.

По количеству фаз

Существуют реле для бытовой однофазной сети напряжением 220 В и устройства промышленного назначения, адаптированные под трехфазную систему питания напряжением 380 В. Оборудование 2 типа оснащается тройной индикацией напряжения, при обрыве одной фазы происходит автоматическое отключение всех проводников. Блок фиксирует момент перекоса фаз, отключая подачу тока к потребителям. Если в помещении отсутствует нагрузка с трехфазным питанием, то рекомендуется развести магистраль на 3 линии и оснастить каждую однофазным реле.

Особенности работы холодильника

Холодильная установка представляет собой замкнутую систему, которая наполнена фреоном. Перемещение хладагента производится при помощи компрессора, приводящийся в движение двигатель с обмоткой. При продвижении по разным участкам хладагент меняет свое давление и температуру.

Внутри холодильной установки располагается испаритель, на который фреон подается в жидком состоянии. В испарителе хладагент отдает холод стенкам камере и продуктам. После чего газообразный фреон всасывается компрессором. Это повышает его температуру. Пары отдают свое тепло через стенки конденсатора. Температура снова снижается. Фреон передается на испаритель.

Как правильно защитить бытовую технику

Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер

Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.

Реле контроля напряжения


Реле контроля напряжения трехфазное ZUBR 3F, 5А Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.

Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

Стабилизатор напряжения


Релейный стабилизатор напряжения Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.

Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.

Все устройства такого типа делят на несколько видов:

  • Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
  • Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
  • Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
  • Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.


Электромеханический


Электронный


Двойного преобразования

ИБП (источник бесперебойного питания)


Источник бесперебойного питания (ИБП) APC Back-UPS CS 650VA/400W Главная задача ИБП — не защита от высокого напряжения, а обеспечение автономного резервного электроснабжения при резких и непродолжительных отключениях энергии. Подобные аппараты особенно нужны в частных домах, если в поселке остро стоит проблема частого отключения света.

Есть также разновидность источника бесперебойного питания с функцией стабилизатора. Если случится резкий высокий скачок напряжения, такой ИБП способен мгновенно переключиться на резервное питание и выровнять параметры Вольт в сети до оптимальных.

Датчик перепадов напряжения


Сетевой фильтр MOST EHV 2м (белый) Это небольшое устройство, так же как и реле, контролирует скачки напряжения в сети. Но его монтируют сразу с УЗО (устройством защитного отключения). Если датчик выявляет нарушение сетевых параметров, он провоцирует утечку тока. В этом случае УЗО обнаруживает её и отключает питание на дом в аварийном режиме.

Перенапряжение в сети

Для начала определимся с вопросом: “Что собой представляют перенапряжения в сети?”   Перенапряжения в сети – это результат аварии или избытка электроэнергии, связанного с ее неравномерным потреблением. Длительная работа при повышенном напряжении ускоряет расход ресурса аппаратуры, а значительное превышение нормального уровня напряжения приводит к выходу из строя и возможному возгоранию.   Итак авария, избыток энергии – несколько туманно, но что кроется за этой формулировкой?   “Почему возникает перенапряжение в сети?”. Причин несколько. Выделим самые распространенные:

Начнем с того, что к электросети переменного тока подключены не только вы один (ваша квартира/дом), а множество таких же как вы потребителей и, что немаловажно, еще и многие промышленные потребители. Казалось бы, какое влияние может один дом оказать на электросеть? Безусловно незначительное влияние

Тут сделаем отступление на тему “А как вообще я влияю на сеть?”: Представьте, что вся сеть — это огромный накопитель/распределитель энергии(Мега LC фильтр).  Итак Вы сидите дома, у Вас все приборы(вся бытовая техника) работает, в этот момент наш Мега LC-фильтр(с бесконечной, возможной подводимой мощностью) потребляет некий установившийся ток и распределяет его на множество потребителей

Все замечательно напряжение в сети 220В, и тут Вы выключаете всю свою технику — Вы мгновенно перестаете потреблять нужный Вам ток(нужную мощность), а Мега фильтр всё еще подпитывается установившейся мощностью, что происходит когда на конденсатор приходит больше энергии чем от него отбирается? — правильно на нем подскакивает напряжение. Итак, как мы уже убедились выше, каждый маломальский потребитель вносит в момент вкл/выкл оборудования (динамические переходные процессы) свой вклад в дисбаланс сетевого напряжения. А если одновременно с вами 1000 человек включат всю свою технику — тогда мы получаем некое перенапряжение, — но не стоит пугаться — оно все равно будет меньше допустимого   ГОСТ-ом   и все ваше оборудование продолжит работу в нормальном режиме.Другое дело, что если одновременно включит/выключит своё оборудование целый завод. Представляете какой скачок будет!!! Данный вариант возможен в районах, где вся инфраструктура завязана на один большой завод. Тогда возможно, что ваша техника сгорит. Не спешите это еще не все… описанное выше всего лишь одна из возможных причин перенапряжения.   Еще одна из причин бросков напряжения — это обрывы  сетевого провода или КЗ. Представьте города А, Б, и В, потребляли равную мощность и тут на линию электра передачи(ЛЭП), шедшую к городу А, упало дерево — обрыв как результат — скачок напряжения в сети и люди из городов Б и В теряют аппаратуру.   Причина  чисто Российского характера — выключили у вас в подъезде свет — вы позвонили в соответствующую тех. службу. Пришёл Вася электрик и щелкнул не тем тумблером, у вас в подъезде, подключив на фазу вместо 220В сеть 380В…Не надо смеяться, случай распространенный…   Последний, но не по значению, это скачки напряжения, вызванные грозовыми разрядами вблизи ЛЭП. Очень опасно — я настоятельно рекомендую, если у вас нет специального оборудовании для защиты от перенапряжений – выключать бытовую технику из сети во время грозы.

  Все вышесказанное для пунктов 1-2  тем хуже, чем меньше мощность сети.

Иногда возникает вопрос для кого опаснее перенапряжения – для жителей мегаполисов или для жителей маленьких городов и деревень. Оказывается, что опасно для  всех. Для горожан опасны пункты 1 и 3, а для деревень и дачных участков 2 и 4, хотя все относительно.

Итак, мы рассмотрели основные причины перенапряжений в сети, но легче от этого не становится, ведь техника уже сгорела, тогда читайте дальше.

Кто ответит за потерянную аппаратуру?

Как это ни парадоксально, несмотря на то, что поставщик электроэнергии обязуется обеспечивать вас напряжением установленного качества,  вы скорее всего не сможете получить компенсацию за утраченное оборудование.   Это связано с тем, что во первых в большинстве случаев поставщик электроэнергии гос. предприятие(сразу отпадают варианты т.к. выиграть суд у государства на территории этого государства это нонсенс), во вторых, как вы сможете доказать, что причина выхода из строя техники есть перенапряжение в сети, а не дефект техники.   Так что вывод весьма печален – на 99% вы ни с кого не возьмете денег за утраченное оборудование.      Что же делать, неужели каждый раз выкидывать технику? Конечно же нет. Существуют методы борьбы с перенапряжениями.

Как реле работает

Итак, понятно почему нужно реле напряжения в квартире, но каков его принцип действия. Ведь человеку перед покупкой необходимо отчетливо понимать, как работает реле. В противном случае возможна либо неправильно установка, несмотря на наличие инструкций, либо невозможность правильно среагировать в экстренной ситуации.

Если говорить просто, то вся конструкция основана на микроконтроллере, что отвечает за управление. Благодаря ему производится подача сигнала на электромагнитное реле, что в свою очередь либо замыкает, либо размыкает цепь. Нужно также понимать, что сама микросхема на пассивной основе производит регулировку поступающего напряжения, показывая это сигналами на реле.

Стабилизатор тока

Опасность короткого замыкания заключается в том, что оно может вызвать возгорание оборудования и пожар. Именно поэтому защита от перенапряжения сети 220 В, применяемого в быту, чрезвычайно важна. Для этих целей потребители часто используют стабилизатор напряжения. При его выборе необходимо учитывать следующие характеристики:

Тип сети. По числу проводов они делятся на однофазные (с двумя проводами) и трехфазные (с четырьмя проводами). Мощность. Перед приобретением стабилизатора следует посчитать суммарную нагрузку всех устройств, которые планируется защитить. Показатель мощности защитного прибора должен на ступень превосходить полученное число. Пусковой ток

Этот параметр необходимо брать во внимание при защите устройств с асинхронными двигателями (насосов, холодильников). Для их бесперебойной работы требуется стабилизирующее устройство с запасом до 25%

Что касается необходимого числа стабилизирующих приборов, то оно зависит от того, сколько электрических устройств работает в одной сети. Система, состоящая из 2−3 маломощных электроустройств, будет эффективно работать при наличии одного стабилизатора, встроенного в неё на входе.

Как я устанавливал реле напряжения в квартирный щиток

Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.

Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.

В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.

Самая важная точка подключения – фаза:

Подключение фазы при установке реле напряжения

Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.

На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».

Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.

Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).

Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).

Монтаж реле напряжения в щитке через Орех

Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.

Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:

Монтаж реле напряжения – вид сверху

Пример монтажа реле напряжения в квартирный щиток

Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.

Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)

Да, красота – не моя стихия, но за надёжность я ручаюсь!

Вот, что получилось в итоге:

Итог установки реле контроля напряжения ФиФ

Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.

После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.

Как уберечься

В быту используются два типа устройств для защиты электроприборов.

Реле контроля напряжения

Недорогое, компактное устройство. Оно не устраняет колебаний напряжения, а работает как предохранитель, автоматически отключая приборы при перепадах напряжения. Такие реле полностью обесточивают проводку и возобновляют подачу электричества при стабилизации напряжения (проверка напряжения происходит автоматически раз в несколько секунд). Подбираются в зависимости от мощности защищаемых приборов.

Выбирать реле напряжения необходимо с 20 – 30% запасом по мощности. То есть, если автомат на счетчике рассчитан на 25 А, рекомендуется установить реле напряжения на 32 А или 40 А.

В зависимости от типа используемой электросети реле бывают одно-, двух- и трехфазные.

По способу установки бывают:

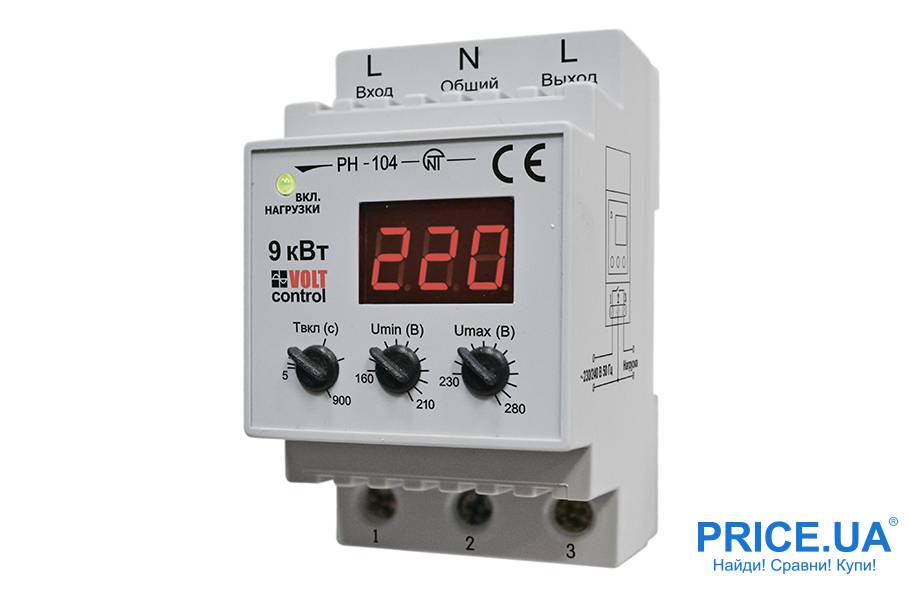

Розеточные. Устанавливается непосредственно в розетку и зачастую используется для защиты одного прибора. Разновидностью являются реле-удлинители с несколькими розетками.

Цена – от 300 грн.

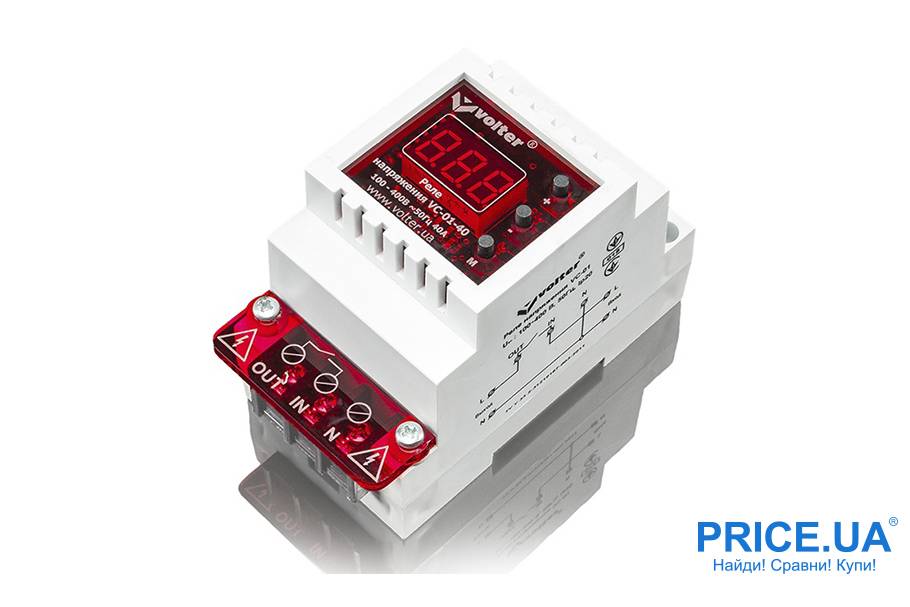

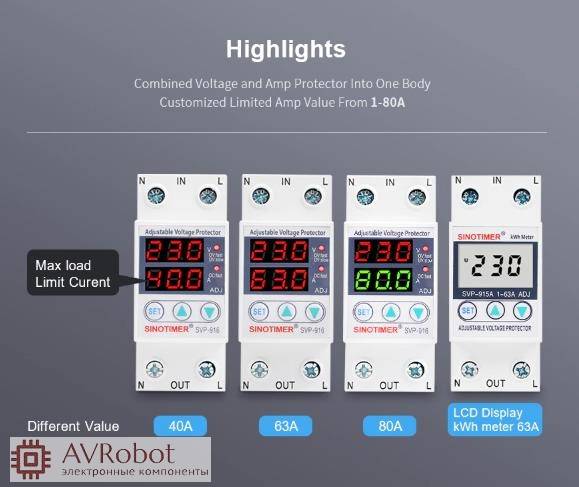

Щитковые. Предназначены для установки в распределительном шкафу на DIN-рейки. Такие реле могут защитить не только несколько приборов, но и весь дом или квартиру.

Цена – от 335 грн.

Для удобства эксплуатации и надежности защиты реле контроля напряжения могут оснащаться дополнительными функциями:

  • дисплей – наглядно отображает параметры напряжения;
  • регуляторы верхнего и нижнего предела напряжения – позволяют настроить реле под конкретный прибор;
  • таймер – можно задать время включения прибора после его принудительного отключения реле, позволит сохранить настройки (стиральная машина, кондиционер) или исключит частое включение/выключение приборов с компрессорами (холодильник, морозильная камера, кондиционер).

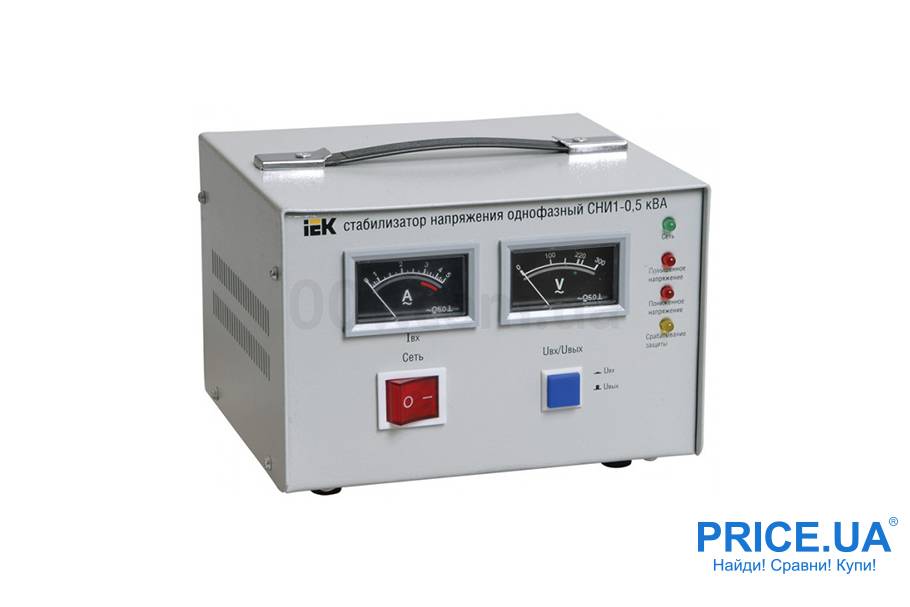

Стабилизаторы напряжения

Они стоят стоят дороже, чем реле, и занимают больше места. А также греются, поэтому требуют дополнительного пространства для охлаждения. При этом в отличие от реле стабилизатор нормализует напряжение до 220 В, а при критическом еще и отключит подачу электричества. После стабилизации напряжения устройство возобновит подачу тока.

Бытовые стабилизаторы делятся на две категории:

  • сетевые – рассчитаны на одно или несколько отдельных устройств и подключаются к обычной розетке;
  • магистральные – используются для питания всех энергопотребляющих устройств в помещении (в том числе могут подключаться осветительные приборы). Они подключаются непосредственно к электромагистрали и имеют мощность 4 кВт и выше.

При покупке стабилизатора нужно учитывать суммарную нагрузку от подключенной к нему техники. Для правильного подсчета необходимо учитывать полную мощность электроприборов (активную и реактивную), которая исчисляется в ватт-амперах (ВА) и указывается в инструкции к технике.

В сетях с номинальным напряжением 220 В  применяется однофазный стабилизатор. В сетях 380 В – один трехфазный или три однофазных.

Эти устройства надежно защищают технику, сглаживают перепады, при этом электроприборы продолжают работать даже при напряжении в сети 180-250 В (в зависимости от модели).

Основная масса стабилизаторов – напольные, хотя есть и модели, которые можно крепить на стены.

Какое реле напряжения купить себе домой?

Если вам необходимо защитить технику в доме или квартире, где проживаете постоянно, тогда лучше брать реле под DIN-рейку. Для того, чтобы подобрать подходящее РКН, необходимо рассчитать, с каким коммутируемым током ему придется работать. Для этого стоит воспользоваться следующей формулой:

Pr = P*K, где Pr — мощность, на которую рассчитано РКН; P — суммарная мощность всех электроприборов в доме; К — поправочный коэффициент работы электроприборов. Так как практически не бывает, чтоб все приборы работали одновременно, то поправочный коэффициент берется 0,8. Однако если у вас все устройства будут работать одновременно, тогда берите коэффициент 1.

Предположим нам необходимо защитить бойлер на 2 кВт, стиральную машину на 2,4 кВт, микроволновку мощностью 1 кВт и котел на 7 кВт. Тогда Pr = (2+2,4+1+7)*0,8 = 11 кВт. Так как в характеристиках к прибору указывается коммутируемый ток, то переводим 11 кВт в амперы. 11000/220 = 50 А. Выбираем ближайшее подходящее, например, RBUZ D-50t на 50 А.

Также стоит обратить внимание на количество фаз, с которыми может работать прибор. Розеточные устройства предназначены для однофазных сетей

Для трехфазной сети потребуется соответствующее РКН. Причем прибор будет показывать рабочее напряжение для каждой фазы отдельно. Трехфазные реле рекомендуется устанавливать для защиты станков, работающих от трехфазного двигателя.

Выбор РН

Выбирая реле, чтобы защитить домашнюю сеть, достаточно знать номинал электрического тока, который способен пропускать через себя вводной автоматический выключатель. Если, к примеру, пропускная способность выключателя равна 25А (что соответствует потребляемой мощности – 5,5 кВт), то рабочие характеристики РН должны быть на ступень выше – 32А (7 кВт). Если выключатель рассчитан на 32А, то реле должно выдерживать ток в 40 – 50А.

Я для такого случая взял реле на 40 А, при вводном автомате 25/32 (стоит первый, но уставка увеличится).

Некоторые люди выбирают марку РН, опираясь на суммарную потребляемую мощность. Это не совсем правильно. Ведь реле, способное выдерживать ток в 32А, может спокойно работать как при нагрузке в 7 кВт, так и при гораздо большей мощности потребления. Только во втором случае в рабочую схему РН необходимо встраивать специальный магнитный контактор. Но об этом в следующем разделе.

Защита холодильника от плиты и перепадов напряжения

Сочетание холодильника с плитой, на первый взгляд, является недопустимым. Однако на маленьких кухнях такая ситуация встречается часто.

Защита холодильника от плиты с помощью фольги

Оба устройства могут быть установлены так, что соприкасаются боковыми стенками. Но при этом нужно использовать изоляцию для защиты холодильника. Это может быть любой теплоизоляционный негорючий материал. Специальных приспособлений для защиты не существует, поэтому придется самостоятельно придумать, как защитить холодильник от газовой или электроплиты.

Для этого могут использоваться материалы органического происхождения, например, камышит, пенопласт или ДСП. Оптимальным вариантом станет использование пробковой плиты. Недостатком материала является его высокая стоимость. Пробковая плита обладает рядом преимуществ. Основным из них является устойчивость к впитыванию влаги и запахов. К тому же такие материалы негигроскопичны. К их недостаткам относится деформация при воздействии высоких температур.

Решить этому проблему могут и материалы неорганического происхождения. Преимуществом является негорючесть и низкая цена. Однако существуют и недостатки, к которым следует отнести потерю теплоизоляционных свойств под воздействием влаги. К неорганическим материалам относится стекловолокно, гипсокартон и абсестокартон.

Если не подумать о защите холодильника от плиты или других горячих кухонных приборов и отопления, могут возникнуть такие проблемы:

  • Повышение расхода электроэнергии. Даже при теплоизоляции холодильника его стенки нагреваются, если плита находится слишком близко. В результате чего датчик регистрирует повышение температуры, и аппарат работает с большей нагрузкой.
  • Неравномерное охлаждение. Это приводит к конденсации влаги на одной стороне. Это влияет на качество работы устройства и сохранность продуктов.
  • Сложность ухода. При готовке брызги жира и капель воды постоянно попадают на боковую стенку холодильника, поэтому он чаще будет нуждаться в уходе.
  • Неудобство готовки. Из-за того, что рабочий стол может находиться только со стороны одного из устройств, перемещать продукты не очень удобно.

Рекомендуется устанавливать холодильник на некотором расстоянии от плиты

Поэтому для защиты холодильника рекомендуется соблюдать расстояния между ним и плитой как минимум в 15 см. Лучше всего установить на расстояние 25 см. Это обеспечит нормальную . При несоблюдении этого правила снижается срок службы устройства.

Назначение кнопок и выводов

На передней панели стандартного реле ограничения напряжения имеется 3 контакта. Они предназначены для подключения нулевого и фазных проводников. Если смотреть слева направо, то контакты имеют следующее назначение:

  1. Общий нулевой провод. Этот контакт бывает раздвоен на 2 точки.
  2. Вход питающего напряжения. К нему подключается фаза, идущая от счетчика.
  3. Выход на квартиру. Этот провод отключится при скачке или просадке напряжения.

Выводы 2 и 3 — это нормально разомкнутые силовые контакты. Если напряжение между 1 и 2 находится в пределах нормы, то 2 и 3 замкнуты, и фаза может свободно проходить в сеть квартиры.

Устройство реле напряжения

Задержка времени включения

Для РН свойственна задержка включения. Если вольтаж провалился ниже допустимой нормы, то устройство выключится и разорвет контакты 2 и 3. Когда напряжение снова входит в норму, реле не включается. Оно выжидает некоторое время. Например, 15 секунд. Это необходимо, чтобы избежать ложных включений РН. Регулятор для настройки этого параметра предусмотрен на передней панели устройства.

На корпусе реле имеются кнопки с дисплеем. Они позволяют настроить диапазон рабочего напряжения и время задержки срабатывания. Подробная информация о настройке прибора содержится в руководстве по эксплуатации.
