Особенности
Канализация и водопровод – это отдельная тема для обсуждения. Для питания загородных домов обычно оборудуют специальные насосные станции либо устанавливают погружные или глубинные насосы определенной категории.
Автоматический насос – это устройство, которое подает воду в дом и создает требующееся давление в системе, при этом обладая возможностью работы в автоматическом режиме. Автоматические станции водоснабжения – это наиболее популярное техническое решение для загородных домов, дач, коттеджей. Они устанавливаются также и в квартирах. Разумеется, при установке и использовании таких станций нужно хотя бы на уровне пользователя разбираться в их технических характеристиках, представлять себе устройство этих агрегатов и принципы их работы.
Одними из главных элементов системы являются датчики регулировки. С их помощью система осуществляет включение и выключение, от них зависит правильная работа системы, поэтому выбор датчиков – это важная часть работы при устройстве всего комплекса оборудования. Ведь если неправильно выбран диапазон, при установлении которого датчик должен работать, система не справится со своей задачей и не сможет бесперебойно функционировать.
Если выставить слишком широкий диапазон, насосу придется часто реагировать на перепады, и датчик давления будет постоянно срабатывать. И, наоборот, если выставить небольшой уровень диапазона, насос будет включаться очень часто, что в итоге приведет к его поломке.
Как правило, все необходимые установки настраиваются еще до продажи агрегата покупателю. Но если вдруг выяснится, что это не так (или хозяин захочет усовершенствовать настройки исходя из собственных представлений о надлежащей работе), то в любой момент можно своими силами справиться с этим вопросом. Главное – это понимать, что любые действия с датчиком воды приводят к определенным последствиям в работе всего насосного комплекса. Эти действия могут как улучшить и оптимизировать водоснабжение, так и испортить его.
Датчик давления воды, который еще иногда называют реле давления или контроллер давления – это крайне важное устройство. От него зависит успешная работа всей насосной станции. Как говорилось выше, от этого небольшого агрегата зависит такая важная функция, как автоматическое поддержание нужного давления воды в системе, даже минимального
Правильно выставленный диапазон давления позволит насосу работать в оптимальном режиме, избегая перегревов и сохраняя его в отличном состоянии на долгие годы эксплуатации
Как говорилось выше, от этого небольшого агрегата зависит такая важная функция, как автоматическое поддержание нужного давления воды в системе, даже минимального. Правильно выставленный диапазон давления позволит насосу работать в оптимальном режиме, избегая перегревов и сохраняя его в отличном состоянии на долгие годы эксплуатации.
Датчики, контролирующие уровень воды в системе
Приборы защиты, реагирующие на уровень жидкости:
- Поплавковые выключатели (переключатели). Это устройства защиты дренажных, погружных, скважинных насосов. Их помещают в яму, резервуар, водоем, емкость, имеющие достаточную глубину для передвижения поплавка по вертикали. Это хороший вариант для дачи с водопроводом из колодца. Принцип действия: при падении уровня воды приспособление опускается, размыкается электрическая цепь.
- Датчики уровня. Это приборы, предназначенные для скважинных насосов. Немного выше агрегата, перекачивающего воду, размещают контрольное устройство. Когда уровень жидкости опускается ниже него, насос отключается.
Виды датчиков сухого хода и особенности их работы
Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.
Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.
Датчики уровня воды
Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:
1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.
2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.
Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.
Реле защиты
Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.
Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:
- давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
- засорился насосный фильтр;
- насос оказался выше уровня воды, в результате чего давление упало до нуля.
Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.
Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора
Датчики потока и давления воды
Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.
1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:
- В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
- В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.
Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня
2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.
Принцип работы реле защиты от сухого хода
Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.
Устройство реле сухого хода
В конструкцию защитного прибора входит:
Мембрана. Эту роль выполняет стенка внутренней камеры реле.
Контакты. Они замыкают или размыкают сеть питания насосного двигателя.
Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).
Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.
Реле защиты от сухого хода функционирует на следующих принципах:
- При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.
- В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.
Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).
Датчик давления воды: манометр и реле давления
Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:
«Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.
Поплавковый датчик уровня воды
Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.
Реле контроля уровня воды размещают на нескольких точках глубины колодца
Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.
Датчик протока воды
При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.
Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.
Мини АКН
Устройства с горизонтальным расположением пластин
Датчик протока воды для котла данного типа подходит под самые разнообразные насосы. Проводимость у моделей зависит от габаритов непосредственно камеры, а также канала. Дополнительно учитывается диаметр штуцера. Многие эксперты рекомендуют устанавливать двухкамерные модификации. Сила откачки у них, как правило, не опускается ниже отметки 5 Н. Систему защиты довольно часто применяют серии Р50. Все это говорит о том, что производителем гарантируется высокая степень герметизации и общей надежности.
При выборе устройства важно оценить параметры клапана. Если он изготовлен и обычного пластика, то он не способен долго прослужить
Медные аналоги хорошо себя показывают, но дорого стоят
Основная колба у датчиков изготовлена из пластика. Очень редко встречаются модификации с переходными контактами. Релейные модификации способны похвастаться высокой проводимостью. Они не боятся перегрузок. И в них используются качественные системы защиты
Медные аналоги хорошо себя показывают, но дорого стоят. Основная колба у датчиков изготовлена из пластика. Очень редко встречаются модификации с переходными контактами. Релейные модификации способны похвастаться высокой проводимостью. Они не боятся перегрузок. И в них используются качественные системы защиты.
Реле протока воды – простой и эффективный способ защиты насоса от работы на «сухом ходу», что ведет к его перегреву, деформации внутренних элементов и выходу из строя. Его назначение — постоянный контроль подачи воды к рабочим органам насосов и автоматическое отключение питания.
Когда необходимо реле протока?
Установить подобную степень защиты необходимо в следующих случаях:
- откачивание идет из небольшого по объему резервуара без постоянного присмотра;
- возможность появления «сухого хода» из-за засорения рукава, механических повреждений;
- малый дебит скважины по сравнению с производительностью;
- небольшое давление «на входе» циркуляционного насоса.
Конструктивные особенности
Классический вариант реле протока включает в себя лепесток с установленным на нем магнитом и герконовый переключатель. Последний располагается вне потока воды и надежно изолируется. С противоположной стороны конструкции устанавливают второй магнит. Он создает силу для возврата лепестка в первоначальное положение при снижении интенсивности потока жидкости (вместо подобного магнита могут использоваться обычные пружины, но такие системы менее стабильный из-за сильного влияния небольших по значению скачков потока).
При заполнении насоса водой лепесток начинает отклоняться под действием потока жидкости. В результате происходит приближение магнита к герконовому переключателю, который запускает в работу насос. Если подача воды прекращается, то лепесток возвращается в первоначальное положение и питание привода насоса прекращается.
Альтернативой лепестковым конструкциям станут реле давления, уровня воды и тепловое реле. Все они имеют ограниченную сферу применения из-за более высокой стоимости, определенных нюансов при монтаже и настройке. Например, поплавковый датчик уровня воды имеет достаточно большие габариты, что ограничивает сферу применения и не позволяет использовать в скважинах.
Преимущества реле протока лепесткового типа:
- отсутствие гидравлического сопротивления;
- мгновенное срабатывание;
- простота конструкции;
- надежность системы;
- возможность включения реле в систему автоматического управления или защиты.
Особенности монтажа реле протока
Задача лепесткового переключателя в необходимости зафиксировать попадание перекачиваемой жидкости в рабочую камеру насоса. Для этого его устанавливают на выходе в клапан или насос.

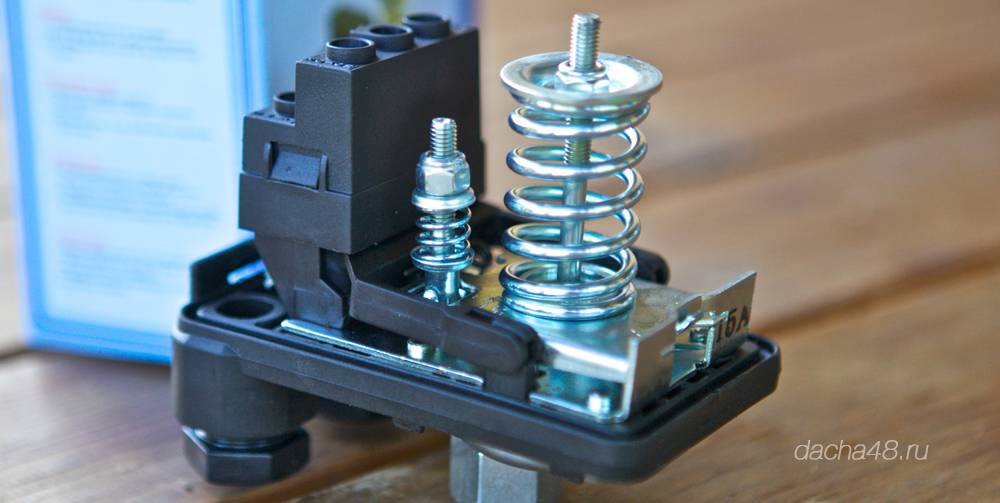

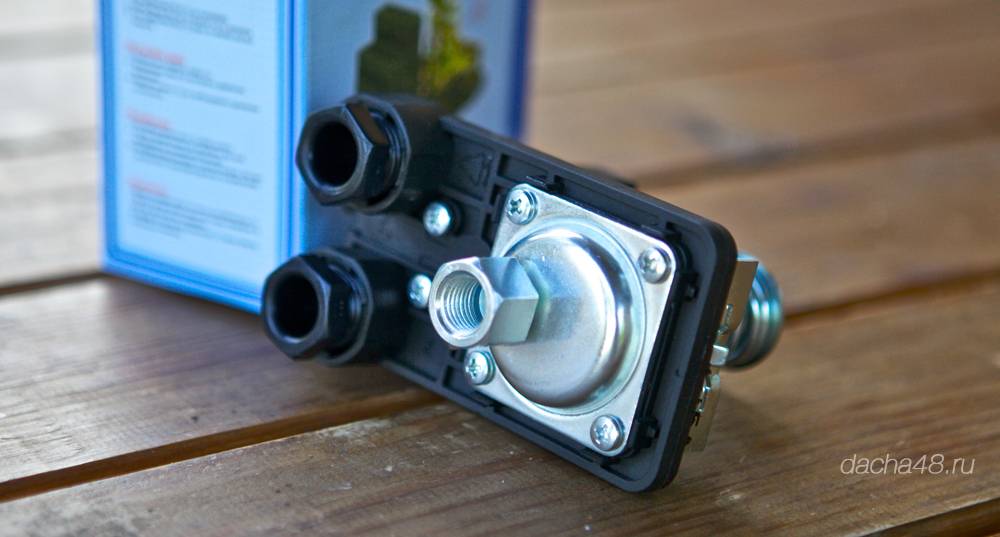

Механический регулятор давления для скважины
Самый простой и бюджетный способ автоматизировать скважину это поставить на неё механический регулятор давления. Действует он достаточно просто, вода создаёт давление в капсуле, и если оно недостаточно, то замыкаются контакты и насос включается, как только кран закрывается, давление возрастает и контакты размыкаются.
Бывает, что такие реле давления оснащаются манометром, но самые недорогие модели лишены и этого. Такое реле может устанавливаться в любой точке магистрали, давление в трубе везде одинаковое. Самый существенный недостаток этого устройства это отсутствие защиты от «сухого хода» и если по каким-то причинам вода в скважине закончится и давление в системе упадёт, то реле давления подаст электричество на насос, и насос будет работать до тех пор, пока не выйдет из строя.
Второй момент — это наличие гидроаккумулятора в системе. Он выполняет минимум две функции:
- Предотвращает частые включения насоса.
- Принимает на себя гидроудары, возникающие при резком закрывании крана.
Как работает гидроаккумулятор
Гидроаккумулятор — это бак сделанный из чёрного металла или нержавейки. Как правило, красятся в голубой цвет и имеют ёмкость от 5 до 500 литров. От объёма бака напрямую зависит количество включений насоса. При небольшом потреблении воды в системах, оснащённых гидроаккумуляторами малых объёмов (до 50 литров), запросто может наблюдаться частые перепады давления в напоре воды. Гидроаккумулятор
имеет встроенную мембрану накачивается до давления около 2 атм. Давление в системе всегда должно быть выше давления в мембране, иначе мембрана попросту не будет работать.
Во время включения насоса вода начинает заполнять расширительный бак и сжимает мембрану в объёме, так как та имеет более низкое давление. После того как насос отключается, давление в мембране и в баке выравнивается. Когда открывается кран, то вода из бака выливается, а объем вылитой воды из бака заполняет воздух в мембране. В тот момент, когда давление в системе падает до настроенного в реле на включение включается насос и процесс повторяется.
Итак, подведём промежуточный итог. Недорогие реле давления необходимо снабжать датчиком сухого хода и гидроаккумулятором.
Схема подключения реле давления РД5 и защиты LP/3
Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.
Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.
Источник
Установка датчика защиты
Алгоритм работ:
- монтируйте прибор вместе с устройством, измеряющим уровень давления. Правила подсоединения — согласно инструкции производителя;
- найдите фрагмент, где будет располагаться изделие. Профессионалы советуют крепить реле на трубопроводе — в месте выхода из помпы. Сначала монтируют датчик давления, потом — контроля;
- в зоне установки прибора поставьте тройниковый фитинг;
- слейте остатки жидкости. Отсоедините вкладыш, зафиксируйте его на фитинге. Фиксацию укрепите сантехническим скотчем;
- в точке питания помпы сделайте разрыв. Сюда нужно монтировать реле. При размыкании контактов питание к насосу не поступает и оборудование отключается самопроизвольно.
Схема монтажа:
Защита от перелива:
Подключение сразу нескольких датчиков:
Принцип работы реле защиты от сухого хода
Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.
Устройство реле сухого хода
В конструкцию защитного прибора входит:
Мембрана. Эту роль выполняет стенка внутренней камеры реле.
Контакты. Они замыкают или размыкают сеть питания насосного двигателя.
Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).
Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.
Реле защиты от сухого хода функционирует на следующих принципах:
- При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.
- В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.
Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).
Датчик давления воды: манометр и реле давления
Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:
«Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.
Поплавковый датчик уровня воды
Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.
Реле контроля уровня воды размещают на нескольких точках глубины колодца
Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.
Датчик протока воды
При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.
Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.
Мини АКН
Методика выполнения монтажных работ
Датчик сухого хода устанавливается следующим образом:
- Защита от холостого хода обязательно монтируется вместе с датчиком, измеряющим показатели давления. Схема подключения устройств выбирается в соответствии с рекомендациями, наведёнными в инструкции от производителя.
- Выбирают участок системы, где будет осуществляться монтаж прибора. Специалисты рекомендуют делать это на трубопроводе, выходящему из насоса. Реле должно находиться после датчика давления.
- На участке, где планируется осуществлять монтаж защитного устройства, устанавливают тройник-фитинг.
- Из трубопровода, на котором происходит установка, сливается вода. С прибора снимают крышку и вкладыш, присоединяют его к фитингу. Резьбу обязательно уплотняют при помощи сантехнической ленты.
- В кабеле, который питает насос, выполняют разрыв. В данный участок вставляется защитное реле. Когда контакты датчика размыкаются, прекращается подача электрического тока, что приводит к отключению насоса.
Автоматика для скважины своими руками или с помощью профессионалов
Общий принцип действия автоматики ↑
Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.
Наглядным примером может послужить принцип действия простейшего реле давления:
- Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
- Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
- При достижении минимально допустимого уровня включается реле, которое запускает насос.
- Насос прекращает работу, когда срабатывает верхний датчик.
Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.
Виды автоматики для скважинных насосов ↑
Первое поколение ↑
К первому (простейшему) поколению автоматики относят следующие приборы:
- Реле давления;
- Гидроаккумулятор;
- Датчики-блокираторы сухого хода;
- Выключатели-поплавки.
О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.
Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.
Второе поколение ↑
Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.
Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:
- Температурный контроль;
- Аварийное отключение системы;
- Проверка уровня жидкости;
- Блокиратор сухого хода.
Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена
Третье поколение ↑
Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему
Автоматический блок своими руками ↑
Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.
Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой
Основные схемы сборки ↑
Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:
Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.
Контролирующий блок на гидроаккумуляторе
При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.
Распределенная насосная станция
Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.
Советы по установке ↑
Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:
- Помещение должно круглогодично отапливаться.
- Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
- Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
- Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.
Советы
В процессе подбора, установки и эксплуатации автоматики для насоса своими руками существую нюансы, знание которых может улучшить эффективность работы системы циркуляционного и дренажного насоса.
Установка слишком высокого давления в системе негативно отражается на работе насоса, а кроме того, приводит к непропорциональному перерасходу электроэнергии. Иногда оно просто не срабатывает.
Автоматика водяного насоса 3-го поколения использует частотное управление оборотами насоса, если имеющийся насос не поддерживает такую технологию, в установке автоматики 3-го поколения нет смысла.
О том, как подключить реле давления к насосной станции, вы можете узнать далее.
Датчики, обеспечивающие контроль потока воды
Реле протока — приборы контроля потока неагрессивных жидкостей через трубопровод.
Различают 2 вида:
- Лепестковые. В рабочем режиме лепесток отклоняется потоком в сторону и замыкает контакты, при отсутствии жидкости приходит в исходное положение и размыкает цепь. Две разновидности лепестковых датчиков по способу подключения: врезные и устанавливаемые в тройник трубопровода.
- Поршневые. Внутри них находится магнитный поршень. В рабочем состоянии поток смещает его, замыкается электрическая цепь. Если воды в системе нет, то поршень под воздействием силы тяжести опускается, контакты размыкаются.
Некоторые модели реле, реагирующих на поток, имеют встроенный обратный клапан.
Причины сухого хода и его вред для насоса
Итак, сухой ход — это наиболее частая причина поломки насоса. Причем, в этом случае невозможно будет даже выполнить гарантийный ремонт, если экспертиза докажет данную причину поломки. Случиться такая неприятность может в следующих ситуациях:
- Неправильный выбор высоты подвешивания насоса в колодце или в скважине. Это может случиться, если глубина водной емкости заранее не была промеряна. Когда помпа выкачает воду до уровня своего расположения, она начнет захватывать воздух, в результате чего произойдет перегрев электродвигателя.
- В источнике естественным путем уменьшилось количество воды. Например, колодец (скважина) заилился или вода просто не успела набраться в колодец после последней выкачки. После полной выкачки воды из колодца необходимо выждать определенное время для заполнения колодца.
- Если применяется поверхностная помпа, которая находится на водной поверхности, то причина ее поломки может быть другой. Часты случаи, когда всасывающий патрубок насоса теряет свою герметичность. Вода всасывается вместе с воздухом, в результате чего двигатель насоса не получает достаточного охлаждения.
При выборе насоса важно соизмерить его производительность с дебетом водоисточника
Итак, если защита скважинного насоса от сухого хода отсутствует, то помпа перегревается и сгорает. Это касается не только электродвигателя. Современные насосы имеют большое количество пластиковых деталей. Пластик, при отсутствии охлаждения и смазки, также может деформироваться. Это вначале приведет к уменьшению производительности устройства, а затем вызовет его перегрев, заклинивание вала и отказ двигателя. Мастерам знаком такой вид отказа, возникающий в результате перегрева. Разобрав агрегат, можно легко обнаружить те его части, которые подверглись перегреву.
