Какими бывают?

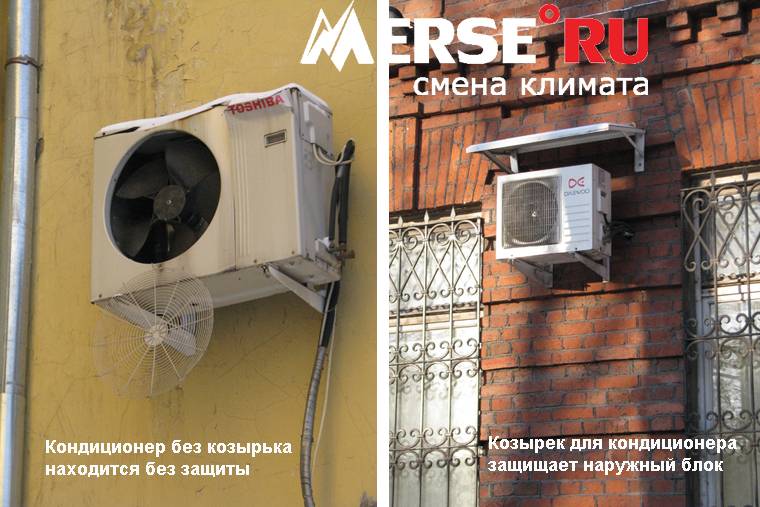

Когда человек слышит слово «козырек», он представляет незатейливую конструкцию, располагаемую над входом в подъезд жилого дома или других зданий. Козырек, используемый в качестве защиты внешнего блока кондиционера, практически не отличается по характеристикам. В обоих случаях основной функцией является защита.
Конструкция козырьков, предназначенных для укрытия наружных блоков кондиционеров, представляет собой металлический лист, зафиксированный на стальных уголках. Те, у кого имеется опыт работы с металлом и сваркой, могут самостоятельно изготовить защитный козырек. Если же знания сварки и резки металлических листов только теоретические, рекомендуется приобрести готовое изделие либо заказать его в мастерской.
Если нет желания платить большую сумму, можно отправиться в ближайшие гаражи, где есть мастера самоучки. Они же сами сделают замеры, подготовят дизайн, вырежут металлическую основу, покроют ее необходимыми смесями, а после сделают монтаж. Более сложную конструкцию представляет антивандальная защита. В данном случае обычного козырька будет недостаточно. Необходимо полностью спрятать сплит-систему кондиционера в стальной блок. Его боковые стенки должны быть решетчатыми и приваренными к основанию.

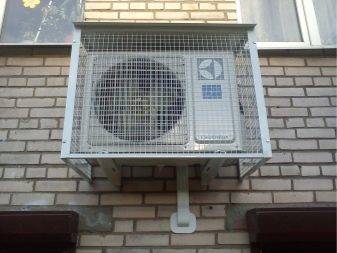

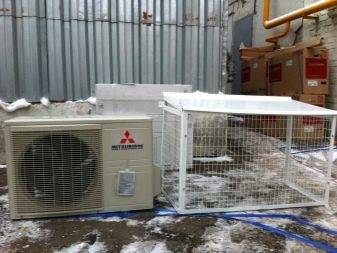

В районах, где криминогенная ситуация оставляет желать лучшего, обладатели кондиционеров устанавливают металлические ящики, в которых скрывается сплит-система. С боковых сторон защитной конструкции делаются отверстия для вентиляции. Такой ящик надевается сверху на конденсаторный блок и закрепляется специальными защелками, дополняемыми навесным замком. Классический вариант антивандальной защиты представляет собой конструкцию из металлических прутьев. Но так как сплит-система в любом случае имеет просветы, поверх декора устанавливается стандартный козырек.
Наверняка все помнят шум, сопровождающий попадание дождевых капель на металл. Одних этот звук успокаивает, а других раздражает. Идеальным вариантом является оклеивание поверхности козырька резиной. Этот материал лучше всех поглощает подобные шумы. В качестве аналога можно использовать шумоизоляционную ленту или рубероид. Для закрепления этих материалов предпочтительно использовать силикатный клей. Прежде чем наносить клеевую массу на металлическую поверхность, ее следует обезжирить спиртом или уайт-спиритом.
По материалу

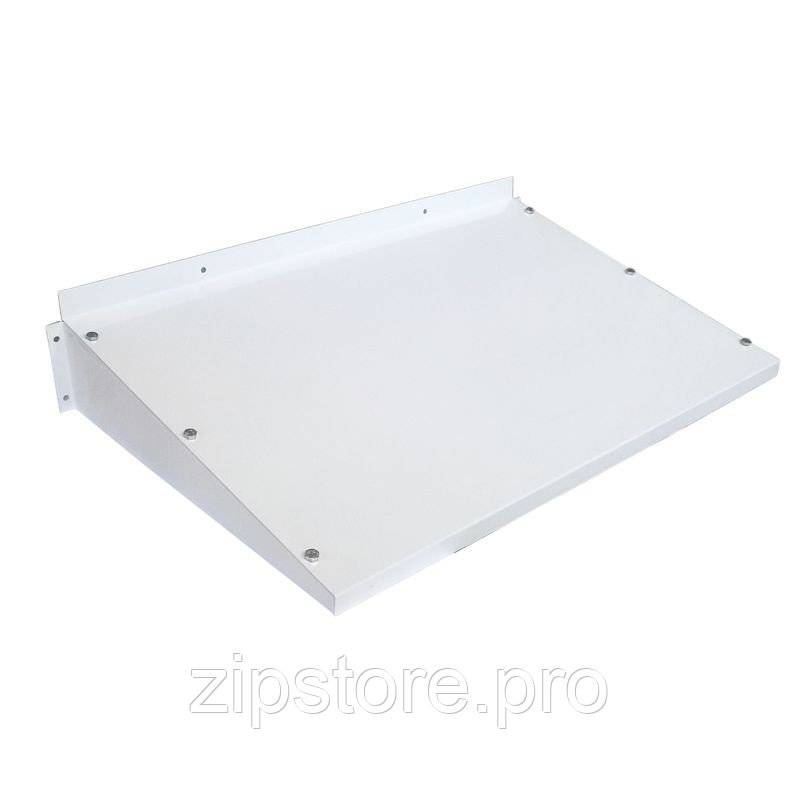

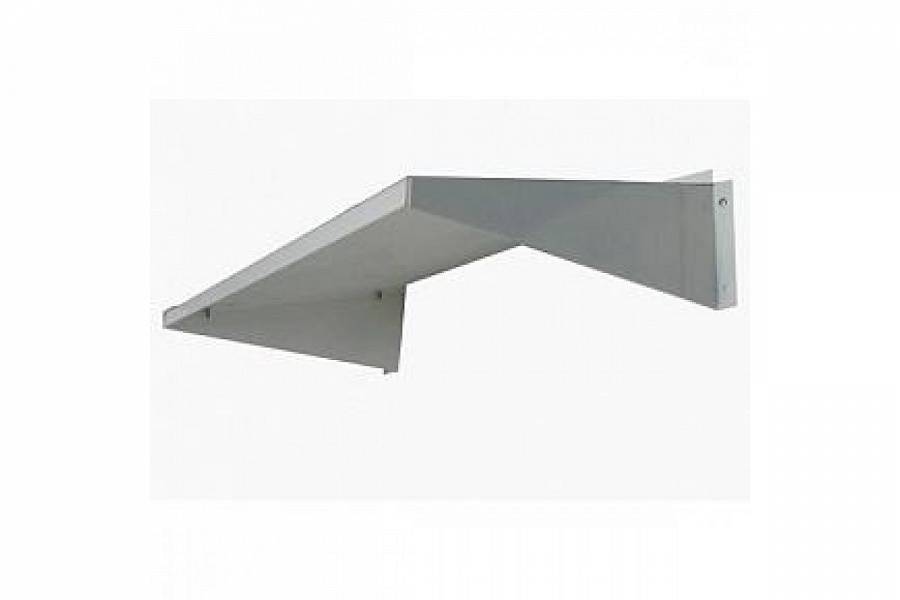

Основной материал, используемый для изготовления металлических козырьков, – оцинкованная сталь. Она отличается высоким уровнем прочности и надежности. В качестве аналога оцинкованной стали можно использовать профнастил. Неплохим решением станут козырьки, выполненные из поликарбоната. Этот материал способен уменьшить возникающий шум при попадании дождевых капель, но выдержать большую нагрузку не сможет. Некоторые обладатели систем кондиционирования установили над наружными блоками навесы из триплексного стекла. Такая вариация оформления получается весьма эффектной.
Для монтажа конструкции используются металлические уголки, способные выдержать максимальное механическое воздействие. К стене их прикручивают анкерами, а к основанию козырька саморезами. В некоторых моделях козырьков основа приваривается к уголкам, что увеличивает прочность конструкции. Для изготовления классических антивандальных защитных систем используются металлические прутья с максимальной толщиной 8 мм.
По размеру
Четкого стандарта размерности для защитных козырьков сплит-систем не существует. Габариты конструкции зависят от длины и ширины внешнего модуля. Оптимальным вариантом является размер 1000х550 мм. При этом высота опор составляет 25 см с наклоном не менее 70 градусов. Для небольших сплит-систем предпочтительно устанавливать козырьки с размерами 900х550 мм. При этом высота опор не должна превышать 25-30 см.
Об экономической целесообразности
Для корректного сравнения примем за основу стоимость работ по установке бытовой сплит-системы мощностью до 3.5 кВт (7000—9000 BTU). Сюда входит монтаж и подключение наружного и внутреннего модуля с прокладкой жгута (2 магистрали, кабель и дренаж) длиной до 5 м сквозь стену. Цена включает все сопутствующие материалы, перечисленные выше.
В Москве инсталляция маломощных домашних кондиционеров стоит от 5500 до 8000 руб., что в долларовом эквиваленте составляет 98—143 у. е. В других городах Федерации стоимость может отличаться в меньшую сторону, но пропорции все равно сохраняются. Теперь перечислим средние московские цены на закупку материалов и аренду оборудования для собственноручного монтажа:
- перфоратор Makita – около 500 руб. в сутки;
- двухступенчатый насос для вакуумирования вместе с манометрическим коллектором – 700 рублей в день;
- установочный комплект с коммуникациями длиной 5 м – 2500 руб.
Сложив указанные суммы, получаем 3700 руб. или 66 у. е. Если сюда прибавить 10% на закупку расходных материалов и непредвиденные затраты, выйдет примерно 4000 рублей (71 у. е.). Это значит, что установка кондиционера, произведенная своими руками, дает экономию от 1500 до 4000 руб. Как правило, заявленный в интернете низший порог цен не соответствует реальности, поскольку не включает часть работ и за них придется доплачивать.
Отсюда вывод: самоличная инсталляция сплит-систем экономически выгодна и позволяет сберечь на маломощных агрегатах 2500—3500 р. или 45—62 у. е. Одно условие: работы нужно выполнить качественно, иначе расходы на переделки или ремонт заставят вас вспомнить пословицу о том, сколько раз платит скупой.
5 Уход за внешним блоком
Внешняя часть сплит-системы нуждается в периодической очистке как минимум 2 раза за год. Кондиционеры, расположенные между четвертым и восьмым этажами почти недосягаемы для пыли и мелкого органического мусора. Их можно чистить с временным промежутком в несколько лет.
Проще всего использовать для этой процедуры мощный пылесос . Он уберет пыль с наружных фильтров и с трубок теплообменника. Так как для выполнения обслуживания к кондиционеру требуется доступ, защитную решетку делают не сплошной, а с дверцей в передней или боковой части конструкции. Ее закрывают на замок, а ключ хранится только у хозяина.
Для очистки нужно открыть дверцу короба антивандальной защиты, а затем вскрыть корпус модуля. Если есть крупный мусор, его удаляют щеткой, а еще больший — пылесосом. Щеткой с мягкой щетиной чистят решетку фильтра.
При расположении внешнего модуля на небольшой высоте очистку выполняют с обычной лестницы. В случае когда простое приспособление не обеспечивает удобный доступ к наружному блоку климатической системы, демонтируют решетку, обрабатывают внутреннее содержимое пылесосом и тряпочкой.
Если значительная высота не позволяет выполнить очистку наружного модуля самостоятельно, придется вызывать специалистов.
Существует еще один способ, но для этого нужен компрессор или баллон, наполненный сжатым воздухом. Очистку выполняют так: в корпус проталкивают шланг, а затем включают компрессор или откручивают вентиль. Таким образом, за пределами корпуса конденсатосборника окажется и мусор, и пыль.
Наружный модуль сплит-системы, находящейся до четвертого этажа, наиболее подвержен загрязнению, поэтому нуждается в очистке через каждые три месяца
На то, что внешний блок нуждается в срочной очистке, указывает появление характерного постукивания. Это может обозначать, что лопасти вентилятора проворачиваются с трудом из-за засорения или попадания постороннего предмета, за который они цепляются при вращении. Может наблюдаться и утечка конденсата из наружной части прибора.
Особенно часто радиатор внешнего модуля забивается тополиным пухом, что снижает эффективность охлаждения вплоть до полного выхода агрегата из строя. Очистку в этом случае выполняют водяной струей. Она вымывает мусор со всех труднодоступных мест. Сразу же после этой процедуры агрегат можно включать в работу.
Источники
- https://dekoriko.ru/kozyrek/osobennosti-dlya-kondicionerov/
- https://foundmaster.ru/climatic/zashhitni-kozirok-dlya-konditsionera.html
- https://sovet-ingenera.com/vent/montazh/kozyrek-dlya-kondicionera.html
- https://kachestvolife.club/o-vozduhe/ustanovka-navesa-nad-kondicionerom-neobhodimost-i-vozmozhnye-problemy
- https://akak7.ru/kozyrek-dlya-kondicionera-osobennosti-izgotovleniya-i-ustanovki-zashhitnogo-navesa-svoimi-rukami.html
- https://turbokotel.ru/ventilyatsiya/kozirek-dlya-konditsionera-varianti-zashchiti-obustroistvo-navesa.html
- https://oventilyacii.ru/ventilyaciya/kondicionirovanie/ustanovka-kozyrka-konditsionera.html
- https://odstroy.ru/zasitnyj-kozyrek-dla-kondicionera-svoimi-rukami/
Зачем нужен козырек над блоком сплит – системы?
Следует сразу отметить, что ни в одной инструкции по эксплуатации сплит – систем вы не найдете обязательного требования устанавливать защитные козырьки для кондиционеров. Как говорят нам продавцы холодильной техники, эти изделия призваны защищать дорогой наружный блок от воздействия осадков, пыли, грязи, снега и падающих с крыши сосулек. На практике ситуация несколько другая, а именно: конструкцией блока предусмотрено его постоянное пребывание «под всеми ветрами». Больше того, ставка сделана на отмывку теплообменника и лопастей вентилятора от пыли и грязи с помощью атмосферных осадков. Тогда процесс обмена теплом с наружным воздухом долгое время остается эффективным.
Если же над корпусом блока находится защитный козырек, отмывки не происходит и теплообменник постепенно набивается пылью. В этом можно убедиться, визуально сравнив два наружных блока, смонтированных год — два тому назад. Кондиционер без всякой защиты, выглядит гораздо чище, нежели другой, прикрытый навесом. Что же касается падающих сосулек, то это реальная угроза целостности агрегата, а значит, козырек на кондиционер все-таки нужен.
Та же неприятность ожидает наружный блок, если здание ветхое и начинает понемногу разрушаться. Как правило, такие процессы начинаются с парапетов, выложенных из кирпича. Последний понемногу осыпается под воздействием осадков, временами отваливаются большие куски.
Чтобы с верхнего балкона вода не затекала внутрь остекления, на ее пути по всей длине ставят небольшой козырек из оцинкованной стали шириной 10-15 см. С этих пор в квартире становится слышен любой, даже самый маленький дождь, поскольку жестянка, на которую попадают капли, выполняет роль колокола. Можно себе представить, какая будет мелодия дождя от листа металла, вырезанного под размер наружного блока кондиционера. Достанется всем: и вам, и окружающим соседям, особенно в случае ночного дождя, когда людям требуется отдых.
Чтобы приглушить звук ударяющихся о защиту капель, можно применить козырек из поликарбоната. Но следует понимать, поликарбонат может выдержать удар от падения средней сосульки. Если же с кровли упадет большая глыба льда, то последствия непредсказуемы.
Протяженность фреоновой магистрали
Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.
Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.
Выясним, какими должны быть нормы установки и почему нельзя их менять.
Нормы расстояния между блоками
Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.
Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.
Длина трубопровода зависит от модели.
Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:
- максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
- минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).
Точные данные указаны в технических документах к конкретной модели.
По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.
Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.
Слишком короткий трубопровод
Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.
Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.
Последствия установки слишком короткого трубопровода бывают различными:
- поломка деталей кондиционера;
- переход вибраций от наружного модуля к настенному;
- нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.
Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.
Расстояние больше стандартного
Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.
Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.
Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.
Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.
Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций
Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.
Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:
Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.
Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.
И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.
Нужно ли заполучить согласие других жильцов?
Стоит обратить внимание на то, что монтаж техники попадает под пункты Гражданского кодекса и Жилищного, где указано, что какое-либо изменение фасада жилого дома должно быть согласовано со всеми его жильцами. Рекомендуется провести эту процедуру, поскольку в случае каких-то нарушений суд обычно учитывает отсутствие согласия других жильцов в качестве основания для требования провести демонтаж кондиционера. Обычно нарушения гражданских прав могут выражаться следующим образом:
Обычно нарушения гражданских прав могут выражаться следующим образом:
- Прибор громко шумит и вибрирует во время работы, что мешает другим людям.
- Техника установлена таким образом, что заходит на территорию соседних окон и частично перекрывает вид из окна другим жильцам, капли из кондиционера постоянно в большом количестве попадают в окно, дренажная система смонтирована так, что конденсат вытекает из нее на окна соседних квартир, что приводит к опасности постепенного разрушения стен.
- Другие нарушения, которые каким-либо образом покушаются на гражданские права, нарушают технику пожарной безопасности, создают угрозу замыкания и прочие проблемы.
Таким образом, лучше провести согласование установки кондиционера с другими жильцами, чтобы потом не столкнуться с внезапной повесткой в суд.
Пошаговый монтаж навеса над кондиционером
Изготовить козырек довольно просто. Намного сложнее выглядит процесс его установки. Лучше поручить эту работу специалистам, но если это первый этаж, то можно все выполнить самому, применив стремянку и взяв себе кого-то в помощники.
Ответственный момент — разметка точек крепления мелом, их должно быть не менее шести. Проводят эту операцию с использованием рулетки и уровня. После выполнения разметки предпринимают следующие шаги:
- Берут перфоратор и сверла по бетону и металлу необходимого диаметра и просверливают довольно глубокие отверстия как в опорной конструкции козырька, так и в стене.
- Вставляют в отверстия чопики.
- Забивают анкерные болты диаметром 0,8-1 см.
- Надевают отверстия козырька на резьбовую часть анкера таким образом, чтобы осталось около 1 см для навинчивания гайки.
- Затягивают гайку.
Для изготовления и монтажа козырька потребуется в среднем 5 м углового стального проката 25x25x4 мм, 1 м² листовой стали, 4-6 шт анкерных болтов.
Чтобы защитный навес служил долгое время, для его сооружения нужно приобрести качественный материал, а готовое изделие окрасить в светлый тон. Для нормального теплообмена оставляют зазор минимум 100 мм.
Установить как козырек, так и сам блок на высоте смогут только профессионалы. Лучше всего делать это параллельно с монтажом самой сплит-системы
Козырек над кондиционером, расположенным выше второго этажа, лучше самостоятельно не ставить. Это относится к высотным работам, на которые необходим специальный допуск. Им обычно обладают промышленные альпинисты.
Бывают случаи, когда после монтажа наружного модуля, забывают снять транспортировочную сетку с его задней стенки. Постепенно в ее ячейки проникает пух, пыль – они остаются там, создавая крепкий слой. При монтаже козырька все это необходимо удалить.
Если агрегат находится на здании достаточно высоко, на его наружный модуль могут садиться птицы. Чтобы избежать этого монтируют острые шипы
Некоторые фирмы изготавливают для защиты наружного блока мягкие чехлы из москитной сетки. Они защищают от пыли и тополиного пуха, но не от механических повреждений. Дополнительно к ним потребуется и установка навеса.
Особенности работы прибора на обогрев
Современные сплит-системы обладают высокой эффективностью. В некоторых моделях один потраченный киловатт вырабатывает холод или тепло в объеме в 4 и более раз большем.
Использовать кондиционер для обогрева можно только до -5 градусов. При более низкой температуре его теплопроизводительность снижается и может упасть до нуля, хотя агрегаты, выпускаемые японскими компаниями Daikin и Mitsubishi Electric, работают на обогрев при – 25 градусов.
Наружный блок кондиционера, работающего на подогрев, обязательно нужно защитить навесом от обледенения и сильного ветра, иначе он не сможет функционировать
В любом случае кондиционер не будет функционировать без эффективной снего-ветрозащиты наружного блока. Поэтому над ним монтируют прочный навес. Чтобы снег не попадал в просвет между стеной и задней панелью модуля при сильном боковом ветре, зашивают и бока.
Козырек для кондиционера своими руками
Может быть изготовлен самостоятельно из-за своей простоты. Алгоритм действий следующий:
- Определить форму, размеры, материал. Это зависит от габаритов наружного модуля, но чаще всего это прямоугольник размером 100х50 см.
- Сделать конструкцию из металлических уголков (длина 250 мм, отверстия диаметром 8 мм) и прямоугольного каркаса нужного размера. Сварить их вместе под углом 70⁰.
- Закрепить крышу с каркасом, привинчивая ее насквозь саморезами к уголкам (шаг 100-150 мм).
Материалы изготовления крыши могут использоваться разные: поликарбонат, профнастил, оцинкованный металл и т.д. Наиболее прочными, надежными являются конструкции из металла. Листовой материал рекомендуется окрашивать светлым цветом.
Правила выбора
Важно подобрать сифон, подходящий для конкретной сплит-системы и удачно вписывающийся в обстановку. При покупке нужно учитывать несколько факторов:
- пропускную способность приспособления;
- размер свободного места для монтажа дренажной системы;
- диаметр отводных трубок у кондиционера;
- глубину сифона при скрытой установке.
Популярными на рынке уже длительное время остаются модели фирмы HL. Они обладают функцией самоочищения, продлевающей срок их эксплуатации и упрощающей обслуживание.
Лучшая сплит система
3.1
Обзор сифонов HL
Продукция HL (Hutterer & Lechner) применяется для оборудования котельных, кондиционеров, холодильных устройств и систем вентиляции в качестве дренажа конденсата. Модели могут быть оснащены гидрозатвором и иметь запахозапирающую конструкцию. При скрытом монтаже используется устройство со сменной кассетой, которую можно снять и почистить при необходимости. Прозрачная структура полипропилена позволяет следить за уровнем загрязнения.
Модель HL 136 N имеет уплотнительную гайку размером 5/4″ и оснащена гидрозатвором в 60 мм. В комплектацию входит механическое устройство с грязесборником-прочисткой, блокирующее запах. Выпуск DN 40 горизонтального типа, соединение обжимное DN 32 с двумя направлениями, для гладких штуцеров используется d 12—18 мм. Цена 1721 р.
HL 136.2 — сифон для кондиционера с гидрозатвором высотой 140—320 мм. К нему можно подсоединять посудомоечную или стиральную машину. Патрубок из прозрачного материала позволяет контролировать состояние затвора. Обратный струйный клапан обеспечивает подпитку блокиратора водой. Модель имеет горизонтальный выпуск размера DN 40 и гайку конусной формы 6/4″. Цена — 1445 р.
HL 136.3 — устройство с механическим затвором, вращающимся шарниром, грязесборником, соединительной резьбой 5/4 и выпуском DN 40 по горизонтали. Его можно приобрести за 1721 р.
HL 138 — встраиваемая модель сифона для дренажа кондиционера. Используется для скрытого монтажа. Вертикальный тип выпуска DN 32, отверстие для приема диаметром 20—32 мм, гидрозатвор 50 мм, блокиратор запаха с механическим устройством. Сифон оснащен декоративной ABS крышкой и заглушкой, соединенной с корпусом. Устанавливается на глубине от 60 мм, стоит 1664 р.
HL 138 H — сифон для конденсата. Адаптер на верхнем патрубке, в который можно установить трубу размером 20—32 мм, создает разрыв струи. Модель оснащена гидрозатвором высотой 50 мм и шариковым устройством, сдерживающим запах при пересыхании трубки. Сифон пропускает 0,02 л/с или 72 л/час. Цена его составляет 1975 р.
Капельная воронка HL 20 принимает воду, используя метод разрыва струи. Размер ее резьбы — 6/4″. У модели есть крепежный фиксатор. Ее стоимость составляет 842 р.
HL 21 — еще один вид воронки для сброса конденсата с водяным затвором в 60 мм и блокировщиком запаха DN 32. Цена покупки составит 884 р.
