Как установить ЖБ лоток для сточной воды

Монтаж бетонного желоба

Основным условием при устройстве водостока является правильная организация его уклона, оптимальный размер которого должен находиться в пределах 0,1-0,2 процента. При меньшем уклоне вода будет просто застаиваться.

Добиться требуемого уклона можно одним из способов:

  • за счет естественного перепада высот;
  • устанавливая бетонные желоба, имеющие разную глубину;
  • используя специальные лотки с внутренним уклоном.

Все желоба должны иметь прочное соединение с основанием и между собой, во избежание каких-либо сдвигов вследствие воздействия водных потоков.

На начальном этапе выкапывают траншею с необходимым уклоном, шириной вдвое большей бетонного желоба. Ее глубина складывается из нескольких величин:

  • толщины защитно-декоративной решетки;
  • высоты лотка;
  • толщины бетонного основания;
  • размеров щебеночной и песчаной подушки.

Следует заметить, что правильное расположение верхней поверхности решетки должно находиться на расстоянии 3-5мм ниже уровня основного покрытия (плитки, асфальта, бетона).

Дно траншеи выравнивают песчаной подушкой, толщина которой зависит от организации уклона водостока. Сверху насыпают слой щебня и заливают дно тощим бетоном марки М50 или М75 на высоту 10см. Сверху устанавливают заранее соединенные желоба (они имеют с одной стороны шпунт, а с другой – паз), фиксируют их, а пазухи заливают тем же бетонным раствором. На конечном этапе лотки закрывают защитными решетками, в зависимости от конструкции водостока.

Специалисты рекомендуют перед началом монтажа бетонных желобов натянуть шнур, чтобы определиться с верхним уровнем укладки.

Правильно спроектированная и смонтированная водосточная система из бетонных желобов поможет сохранить любые строения и продлит срок их службы.

Дренажная система своими руками

Для создания ливневой канализации на приусадебном участке идеально подходят пластиковые лотки, поскольку с их укладкой не возникнет никаких затруднений. Устройство дренажной системы следует делать по следующему алгоритму:

  • выкапываются канавы в соответствии с размером желоба, при этом каналы должны быть глубиной на 10 см больше высоты лотков, поскольку они будут устанавливаться на бетонную подушку;
  • после того, как вырыты каналы, их заливают бетоном, толщина подушки должна быть не менее 10 см;
  • на следующем этапе производится установка лотков, не забывайте создать небольшой уклон в сторону, куда будет отводиться ливневый поток, это же касается труб дренажной системы;
  • выполняется фиксация желобов при помощи бетона, чтобы не произошло их деформации, на лотки следует надеть решетки;
  • после того, как бетон застынет, ливневая канализация готова к эксплуатации.

Помните, что дренажная система требует периодической чистки от накопившегося в ней мусора.

Видео: Устройство ливневой канализации, установка лотков, пескоуловителя, водоприемника
https://www.youtube.com/watch?v=f9QqaUKm1hY

Методы установки

Существует 3 основных метода установки водоотводных лотков из бетона: внахлест, стык в стык и пазовый. Внахлест, с заходом друг на друга лотки ставятся, когда организуется водосброс с железнодорожной насыпи, моста или эстакады. В этом случае используется трапециевидные ЖБИ: узкая часть верхнего лотка заходит в широкую часть нижнего.

Способом стык в стык монтируются горизонтальные конструкции, не предназначенные для выдерживания больших нагрузок. Щели между лотками герметизируются битумом, цементом или другими подходящими составами. Пазовый метод применяется при горизонтальной укладке либо при укладке под небольшим уклоном. При этом каждый лоток имеет с одной стороны выступ, с другой — паз. При монтаже двух и более элементов они «защелкиваются» друг с другом.

Алгоритм установки в общих чертах следующий:

Монтаж бетонного лотка в асфальтобетонное покрытие

  • Выкапывается траншея или заглубленное ложе (в зависимости от конструкции лотков). Траншее придают нужный уклон, чтобы вода имела возможность стекать. Дно пересыпают песком и тщательно его утрамбовывают.
  • На дно траншеи заливают слой бетона, который будет удерживать лотки на месте.
  • В траншею, на незатвердевшую бетонную подушку, укладываются водоотводные лотки — встык, внахлест или в паз. Монтаж идет с самой верхней точки. Стыки герметизируются специальным составом. Во избежание расползания лотки связываются друг с другом проволокой или пластиковыми хомутами.
  • После укладки определенного участка трассы лотки засыпаются по бокам щебнем или гравием, который тщательно утрамбовывается.
  • Финальный этап — установка верхних пластиковых и металлических решеток. Применяется при необходимости.

При монтаже дренажной системы там, где не ожидается больших нагрузок (на дачном участке) применяют упрощенный метод — укладку лотков напрямую в траншею без бетонной подушки.

Установка бетонного лотка в брусчатое покрытие

Как изготовить лоток Пошаговая инструкция.

Если вы решили изготовить водоотводящий лоток своими руками, то действовать следует в контексте следующей схемы:

Начать следует с подготовки форм для заливки. Вопреки расхожему мнению, они могут быть не только металлическими, но и полимерными

Крайне важно тщательно обработать внутренние стенки формы машинным маслом. После смазывания формы, необходимо закрепить в ней арматуру; Крепить части арматуры следует не только относительно формы, но и относительно друг друга. Как правило, этот этап работ реализуется с помощью газовой или электрической сварки

Зафиксировать формы следует еще до начала заливки, даже незначительная подвижность выбранных ёмкостей считается недопустимой и может отразиться на качестве готового изделия не лучшим образом. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или любым антикоррозийным составом, не отличающимся шершавостью после высыхания. Это поможет повысить эффективность канализации за счет гладкой внутренней структуры

Как правило, этот этап работ реализуется с помощью газовой или электрической сварки. Зафиксировать формы следует еще до начала заливки, даже незначительная подвижность выбранных ёмкостей считается недопустимой и может отразиться на качестве готового изделия не лучшим образом. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или любым антикоррозийным составом, не отличающимся шершавостью после высыхания. Это поможет повысить эффективность канализации за счет гладкой внутренней структуры.

На этом видео — кустарный метод изготовления

Даже при тотальном соблюдении описанной технологии срок службы лотка, изготовленного в домашних условиях может существенно отличаться от периода эксплуатации фабричного изделия, что само по себе логично. Однако, если следовать описанной схеме, то изготовленный вами лоток не будет уступать тому, который был изготовлен в заводских условиях по степени эффективности в процессе работы.

Смотрим как изготовить U — образный блок для отвода воды

Дороги для автомобилей и вспомогательные агрегаты на их территории серьезно страдают от деструктивного воздействия осадков и других атмосферных факторов. Осадки в виде дождя серьезно меняют режим эксплуатации дорог, поэтому их эффективный и своевременный отвод играет принципиальную роль.

Максимальный вред устойчивости конструкции оказывает т.н. свободная вода. Процесс эксплуатации сопровождается значительной усталостью дорожных покрытий, разрушением температурных швов, появлением трещин. Для того, чтобы максимально отсрочить этот процесс, применяются водоотводящие конструкции.

Проведение монтажных работ

Установка проводится по установленной схеме. Работы выполняются поэтапно по утвержденной технологии. В перечень входит ряд действий:

  • Проведение геодезических работ, определение местоположения каналов из железобетонных лотков.
  • Разметки, выполненные на местности, сверяются с чертежами. Проверяется пересечение лотковых трасс с другими коммуникациями, проходящими на участке.
  • Выполняются работы по обустройству траншеи для укладки канала.
  • Проводится укладка основания лотка и его крышки.

После укладки трассы проводится еще несколько обязательных процедур. Чтобы продлить срок эксплуатации железобетонных изделий, их покрывают слоем гидроизоляции. Для этого используют жидкие составы, которые наносят на внешние поверхности лотков.

Когда гидроизоляция высыхает, котлован засыпают грунтом. При необходимости выполнения обслуживания коммуникаций их раскапывают и поднимают крышку.

Порядок работы

  • В зависимости от ширины имеющихся досок собирается дно короба лотка – 4 (150 мм) или 3 (200 мм) доски в ряду соединяются в «торец» накладкой из этой же доски прибиваемой с нижней стороны дна короба. Для прочности и надежности, также с нижней стороны короба с шагом 600-800 мм к дну короба, поперек прибиваются усиливающие бруски 40х40 мм;
  • По бокам дна короба прибиваются, а лучше всего прикручиваются саморезами стенки лотка, так чтобы получилась П-образная конструкция;
  • Дно лотка оббивается оцинкованным (кровельным) железом, либо не оббивается, если доски тщательно прострогали;
  • Для надежности и прочности стенки лотка «перевязываются» брусками 40х40 с шагом 0,8-1 метр.

Особенности водоотводных лотков

Сегодня очень часто используются пластиковые трубопроводы. Однако для отведения воды ПВХ продукция не всегда оказывается подходящей, ведь она тяжело переносит температурные перепады. По этой причине более актуальными являются бетонные конструкции. Они создаются в соответствии с ГОСТом 21509–76. Речь идет о магистральных направляющих, благодаря которым обеспечивается отвод воды. Подобные изделия, а также дренажные колодцы и некоторые дополнительные элементы, делают возможным создание действительно практичной наружной канализации.

Многие потребители отдают предпочтение именно бетонным лоткам благодаря их преимуществам:

  • неподверженность коррозии;
  • способность переносить резкие температурные перепады;
  • сохранение целостности даже при замерзании воды в желобе;
  • возможность сделать водоотводный лоток самостоятельно;
  • срок эксплуатации около 50 лет;
  • доступность.

Как уже упоминалось ранее, все водоотводные лотки производятся с учетом ГОСТа. В этом документе указаны основные требования к созданию и размещению конструкций, а также их размеры.

Услуги онлайн

Онлайн подбор лотков

Специалисты Стандартпарк разработали удобный и надежный калькулятор. Теперь Вы легко и быстро сможете подобрать дренажные лотки из нужного материала и размеров за считанные секунды.

Калькулятор по расчету герметика

Рассчитайте необходимое количество герметика для герметизации линейных или точечных систем водоотвода с помощью нашего удобного калькулятора.

Полное профессиональное техническое решение для участка

Проектная служба Стандартпарк предлагает техническое решение проблемы отвода поверхностных стоков, подтопления фундамента, расчета бытовой канализации. Индивидуальный подход в проектировании вашего участка.

Схемы установки


Пример установки в асфальтобетонное покрытие

Пример установки у края бордюра

Все схемы установки

Купить бетонные лотки от Стандартпарк Вы можете здесь на сайте или офисах продаж, в том числе заказать проектное решение для обустройства системы поверхностного водоотвода на вашем участке. Если же есть необходимость проконсультироваться или узнать дополнительную информацию – обращайтесь!

Виды лотков из железобетона


Классифицируют ЖБ элементы по способу их укладки: горизонтальные и вертикальные.

Виды по назначению:

  • С250. Предназначены для малой нагрузки. Используются на небольшом дорожном полотне, пешеходных тропинках в парке.
  • D400. Имеют большую нагрузку, чем предшественники. Такие предназначены для отведения ливневой воды с дорог с интенсивным движением, заправок.
  • E600. Используются для больших объемов дождевой воды. Чаще их монтируют на производстве и на автобанах.
  • F900. Самые мощные. Предназначены для устройства ливневки на взлетной полосе.

Что касается размеров железобетонных лотков для ливневой канализации, то их длина чаще составляет 1 м. Внутренний диаметр меняется в пределах 100-500 мм в зависимости от класса изделия. Форма ЖБИ – прямоугольное или круглое сечение.

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

Основные виды ливневых лотков по нагрузке и сфере использования:

  • А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
  • В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
  • С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
  • D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
  • Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
  • F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.


Виды лотков по месту установки и применению:

  1. Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
  2. Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

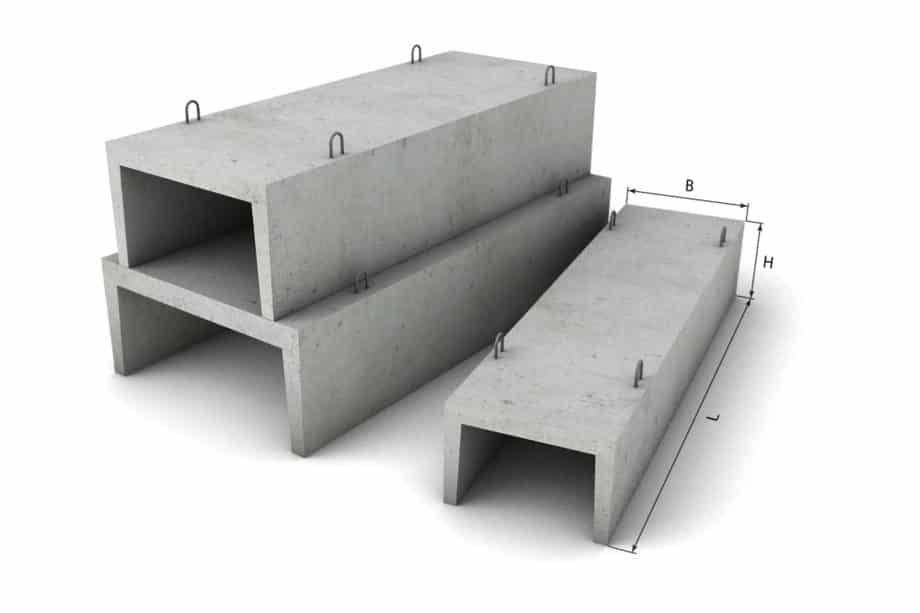

Лотки из железобетона

Этот вид строительных изделий используется в основном для прокладки инженерных коммуникаций и теплотрасс; дренажных, ливневых, водопропускных и канализационных коллекторов.

Разновидности

Железобетонные лотки по форме бывают в 2 вариантах профиля — трапеция (треугольник) и прямоугольник. Внутренний жёлоб может быть с овальным или прямоугольным сечением, а также повторять геометрию профиля.

Кроме стандартных видов секций для дренажной ливнёвки и канализации, производят телескопические (трапециевидные) модули для прокладки систем на пересечённой местности с небольшими высотными перепадами. Этот вид лотков монтируется раструбно-пазовым способом. Все остальные разновидности соединяются между собой способом «стык встык».

Кроме того, для обустройства автомагистралей применяют специальный вид лотков — прикромочный. Особая форма и сильно утолщённые стенки этих изделий обеспечивает долговечную эксплуатацию и повышают устойчивость к факторам внешнего воздействия.

Также этот вид канальной продукции может монтироваться двумя способами:

  1. Устанавливаться на сваи. Такие лотки маркируются буквами ЛР.
  2. Прокладываться в грунте — ЛРГ. ЛРГ-лотки, в сою очередь, выпускаются в 2 разновидностях — с монтажной подложкой и без неё.

Абсолютно все железобетонные лотки нуждаются в доукомплектации бетонными перекрытиями или металлическими защитными крышками.

Производство

Изготовление контролируется нормами ГОСТ 21509–76 :85; 23009−78 и выполняется одним из двух методов: вибролитьём высокого давления или вибропрессованием. Применяются тяжёлые марки бетона — М 300, М 350 и М 400. Стенки армируются каркасом из стальных прутьев классов А-I; II; III и/или стальными проволоками Bp-I; II.

Вибролитые модели используют для обустройства систем в зонах с пониженной активностью, а вибропрессованные — вдоль оживлённых трасс и на промышленных участках с высокими нагрузками.

Для создания теплотрасс, в производстве каналов, задействуют особую технологию и специальные бетонные смеси, которые позволяют значительно уменьшить теплопотери.

Достоинства

Железобетонные лотки, несмотря на кажущуюся «устарелость» и высокую цену, пользуются широким спросом и характеризуются:

  • несмотря на цикл упрощённого производства, гарантируется долговечность эксплуатации от 35 до 50 лет;
  • бетонные лотки устойчивы к дорожным реагентам и агрессивным атмосферным осадкам;
  • заводское производство позволяет достичь отличных показателей в прочности, надёжности, гигроскопичности и устойчивости к температурным колебаниям.

Единственный минус железобетонных изделий, по сравнению с другими материалами — большой вес, что затрудняет доставку и монтаж.

Преимущества и недостатки бетонных водосточных желобов

Железобетонные лотки используются для устройства ливневой канализации и системы водоотведения более 100 лет. Основными преимуществами конструкций являются:

  • Высокая устойчивость к нагрузкам. В состав ЖБ-изделий добавляют полимерное волокно в качестве армирования, поэтому лотки способны претерпевать нагрузки на линейное расширение.
  • Антикоррозийные свойства. Бетон не ржавеет и не гниет даже при условии долгосрочной эксплуатации.
  • Устойчивость к агрессивным средам. Ливневые стоки с примесью реагентов не способны повредить стенки конструкций.
  • Отличная устойчивость к температурным перепадам. Даже при сильном морозе лотки из бетона не лопаются.
  • Исключение риска смещения мощной ливневки благодаря внушительному весу коммуникации.
  • Экологичность изделий. Желоба из бетона не загрязняют окружающую среду, не выделяют токсинов ни в грунт, ни в атмосферу, ни в ливневые стоки.
  • Конкурентоспособная цена изделий. Она сравнительно ниже чугунных лотков и чуть выше полимерных (при условии, что приобретаются желоба из полимербетона).

К относительным недостаткам железобетонных или полимербетонных лотков можно отнести их вес, который требует спецтехники для укладки ливневки. Также к минусам изделий относят в меру шероховатую внутреннюю поверхность желоба, на которой может образовываться наиливание. В полимербетонных изделиях стенки достаточно гладкие.

Избежать разрастания ила и дальнейшего засора канализации можно методом регулярной чистки коммуникации, либо путем установки при монтаже специальных пескоуловителей.

Производство бетонных лотков

Производиться водоотводные лотки могут несколькими способами – в условиях завода методами вибролитья или вибропрессования, а также в домашних условиях с заливкой своими руками.

Производство в заводских условиях

Чаще всего на предприятиях используют метод вибропрессования, который предполагает более высокие затраты времени и финансов на создание изделий, но и гарантирует соответствующее качество, что особенно важно при заливке изделий, к которым предъявляются высокие требования. Производство бетонных лотков методом вибропрессования:

Производство бетонных лотков методом вибропрессования:

  • Замес бетонного раствора из цемента М400, песка, щебня мелкой/средней фракции (1:2:4), затворение водой.
  • Заливка раствора в подготовленную форму, установленную под пресс. Армируются изделия стальными стержнями диаметром 5-6 миллиметров, обработанными предварительно от коррозии.
  • Прессование элементов с удалением воздуха и лишней влаги.

Самостоятельное изготовление лотков

Чтобы сделать водоотводные лотки своими руками, нужно сделать из досок/фанеры опалубку П-образной формы, внутри проложить ее пленкой из полиэтилена. Потом замешивают раствор, укладывают внутри в форму армирование, заливают смесь в опалубку, вдавливают половинку канализационной трубы (она создаст углубление с гладкой поверхностью нужной формы). Демонтируют конструкцию через день, а лотку позволяют набрать прочность в течение 28 суток.

Чтобы удалить из формы лишний воздух, желательно периодически постукивать по форме, штыковать арматурным прутом или использовать глубинный вибратор.

Виды лотков из железобетона


Классифицируют ЖБ элементы по способу их укладки: горизонтальные и вертикальные.

Виды по назначению:

  • С250. Предназначены для малой нагрузки. Используются на небольшом дорожном полотне, пешеходных тропинках в парке.
  • D400. Имеют большую нагрузку, чем предшественники. Такие предназначены для отведения ливневой воды с дорог с интенсивным движением, заправок.
  • E600. Используются для больших объемов дождевой воды. Чаще их монтируют на производстве и на автобанах.
  • F900. Самые мощные. Предназначены для устройства ливневки на взлетной полосе.

Что касается размеров железобетонных лотков для ливневой канализации, то их длина чаще составляет 1 м. Внутренний диаметр меняется в пределах 100-500 мм в зависимости от класса изделия. Форма ЖБИ – прямоугольное или круглое сечение.

Ассортимент

В зависимости от места установки и технических требований к системе дренажа существует три серии желобов: Basic, Drive, Max.

  • Basic – стандартные, устанавливаются в места с не интенсивным движением легкового транспорта, около частных строений, в пешеходных зонах и др.;
  • Drive – комплекты, что продаются вместе с решетками (тип креплении – болтовое) и усиливающими накладками с закладным анкером. Места установки – городские улицы, магистрали, АЗС, паркинги и другие объекты с возможными нагрузками до 40 тонн;
  • Max – самые прочные, относятся к усиленным, комплектуются чугунными решетками и стальными накладками. Выдерживают тяжести — до 90 тонн (F900). Устанавливают на промышленных объектах, в аэропортах, магистралях и др.

Виды ливневых водоотводных лотков

Сегодня вышеуказанные дренажные системы условно разделают на:

  1. пластиковые;
  2. металлические;
  3. железобетонные;
  4. композитные;

Пластиковые:

пластиковые водоотводные лотки

Первый вариант является самым распространенным, что обусловлено его стоимостью. Пластиковые лотки самые доступные и отличаются простотой в установке, что связано с их небольшим весом. К достоинствам также следует отнести хорошую устойчивость к пагубному воздействию факторов окружающей среды. Вместе с тем, они обладают гораздо меньшей прочностью, чем бетонные аналоги. Такие изделия быстрее деформируются, могут сдвигаться с места. Нередко пластиковые лотки разрушаются во время поводков или под влиянием механических нагрузок.

Металлические:

металлические водоотводные лотки

Лотки для дождевых вод производят также из металла. К ним предъявляются более жесткие требования относительно толщины и защищенности от коррозии. Пользуются популярностью изделия, выполненные из чугуна. Они достаточно прочны, но слишком тяжелые. Следовательно, для их монтажа приходится применять специальную технику. Самостоятельно их установить в отличие от предыдущего варианта очень сложно.

Бетонные:

Бетонные водоотводные лотки

Бетонные или железобетонные лотки обладают хорошей устойчивостью к агрессивным сточным водам. При этом они относительно дешевые, сравнительно со стальными и чугунными вариантами. Они привлекают хорошей проходимостью и продолжительным эксплуатационным сроком. Как и предыдущее решение, бетонные лотки обладают большим весом. Следовательно, для их транспортировки и монтажа нужно руководствоваться определенной техникой. К их преимуществам нужно отнести способность выдерживать большие механические нагрузки.

Полимербетонные:

Полимербетонные водоотводные лотки

Последний вариант лоток изготавливается из полимербетона. Для изготовления этого материала используется прочный пластик, песок и прочие добавочные соединения. Такие товары, как правило, дороже вышеуказанных аналогов, что связано с использованием более дорогостоящего сырья. Они прочные и изностойкие.

Видео установка пластиковых лотков вдоль трассы

Дренажные лотки

Применяются при прокладывании водоотводов и иных коммуникационных систем.

Разновидности


Такого рода конструкции бывают нескольких разновидностей. В зависимости от типа нагрузки:

  • дождевые;
  • водосточные.

Подобные желобы применяются для отвода дождевых либо талых потоков как в жилом секторе, так и в промышленных зонах, дабы оградить постройки от затопления, сохранить целостность фундамента. Во время прокладывания железной дороги применяются такие виды дренажных лотков:

  1. междупутные;
  2. междушпальные.

Подобные изделия отличаются от других наличием специальных дырочек по бокам желобов. Именно через них вода попадает внутрь лотка, благополучно отводясь от железнодорожных путей.

Плюсы дренажных желобов

К положительным качествам данных конструкций относят:

  • долговечность: конструкции могут прослужить более 50 лет;
  • стойкость к повышенным нагрузкам, разрушениям;
  • выдержка сильных скачков температуры;
  • экологичность;
  • выносливость в плане коррозийных процессов.
