Как установить бетонный лоток для отвода воды

Достоинства и недостатки

Бетонным желобам присущи следующие положительные свойства:

1. Низкая цена.
2. Устойчивость к воздействию химических веществ.
3. Коррозиеустойчивость.
4. Высокая степень прочности.
5. Влагонепроницаемость.
6. Устойчивость к колебаниям температур.
7. Цельность сооружения.
8. Универсальность применения.
9. Гладкая поверхность способствует эффективному отводу мусора.
10. Изделие является экологически чистым.
11. Нет замены по более низкой стоимости.
12. Устройство системы в частном строительстве не требует значительных монтажных и земляных работ.
13. Длительный срок эксплуатации (более 50 лет).

К недостаткам конструкции можно отнести:

1. Большая масса затрудняет монтаж желобов.
2. Высокая стоимость транспортировки лотков.

Водоотводы из бетона — монтаж

При установке лотка важно учесть направление стекания воды, которая циркулирует на участке. Это поможет дренажной системе работать правильно и эффективно

Основные рекомендации при монтаже:

• уклон лотка во время установки должен составлять 1 см на каждый погонный метр почвы;
• число углов, поворотов должно стремиться к минимуму;
• идеально, если вода уходит за пределы придомовой территории;
• если на участке есть деревья, делают разветвленную дренажную систему;
• если препятствий нет, делают систему линейной (каналы проводят параллельно друг другу и соединяют там, где уклон почвы минимален).

Монтаж бетонных лотков

Чтобы уложить бетонные лотки, под них копают каналы прямоугольной формы. Дно посыпают песком, утрамбовывают подушку, с помощью лазерного уровня регулируют угол уклона. После монтируют водостоки и испытывают их – наливают воду в желоба и смотрят, как она оттекает. При правильной работе внутри лотков не застаивается влага.

Трудоемкость создания такой системы невелика, как и ее общая стоимость. Зато эффективность, удобство эксплуатации и безопасность находятся на высшем уровне.

VII.МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Основные материалы

Наименование	Единица измерения	Количество
Блоки лотка размером 0,8×0,55×4 м	шт.	20
Блоки выходного оголовка (гасителя)	шт.	4
Блоки для входного оголовка	шт.	4
Плиты перекрытия входного оголовка	комплект	4
Дождеприемные решетки для входного оголовка	комплект	4
Пакля	кг	12
Цементный раствор	м3	0,6
Щебень	м3	4

Б. Машины, оборудование и приспособления

Наименование	Марка, ГОСТ	Количество
Автокран	К-64	1
Экскаватор	Э-4010	1
Лопаты	ГОСТ 3620-63	4
Ломы стальные типа ЛО	ГОСТ 1405-65	3
Рулетка типа РС-20	ГОСТ 7502-69	1
Шуровки	ЦНИИС Минтрансстроя	2
Конопатки	ГОСТ 11618-65	2
Шаблоны для проверки уклонов откоса	—	2
Пеньковый шнур	—	40 м
Четырехстропный захват	—	1
Тросы длиной по 3 м	—	2
Трамбовка	—	1
Стальной лист (боек)	—	1
Компрессор	ЗИФ-55	1

Телескопические лотки

Телескопические лотки изготавливаются из тяжёлого бетона класса М-200 и М-300, поэтому они устойчивы к влаге и перепадам температур. Это достижимо благодаря использованию полимербетонов, которые препятствуют разрушению изделия под действием ливневых вод (если отсутствует ливневая канализация) с примесью песка и химически агрессивных веществ. Телескопические лотки армированы стальной стержневой арматурой, обработанной от коррозии. Они монтируются вместе с блоками упора. Например, телескопический лоток Б-6 совместим с блоком упора Б-9, а лоток Б-7 совместим с блоком упора Б-9А. Телескопические лотки используются в дорожно-мостовом строительстве, а также в обустройстве придомовых территорий. Их монтаж осуществляются на склонах, откосах и насыпях, и служат они для сбора и отвода дождевых осадков. Благодаря телескопическим лоткам удаётся сбросить накопившуюся воду в более низкое, специально отведённое место, тем самым огородив фундамент здания от возможного разрушения. В дорожном строительстве телескопические лотки применяются при создении поперечного дренажа. Благодаря лёгкому и быстрому монтажу, они весьма популярны в сфере отведения вод.

Характеристика телескопических водосборных лотков серии 3.503.1−66

Наименование	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Объём, м3	Цена, тонн
1	2
Лоток ЛБ-6	540	520	250	200	54	0,22	430
Лоток ЛБ-7	1500	888	450	340	30	0,125	1550
Лоток Б-9	800	510	250	21	0,09	900
Лоток Б-9А	800	730	250	25	0,11	1200
Лоток Л-1	1990	1280	680	98	0,38	6400
Лоток Л-2	1990	880	680	78	0,312	5000

Телескопические лотки устанавливаются толькона укреплённые насыпи автодорожного полотна. Они устанавливаются через определённое расстояние, как задумано в проекте. Для начала выкапываются траншеи, которые выравниваются эксковатором. Затем на дно труншеи насыпают 10 см щебня, который также выравнивается и утрамбовывается. Краном ставятся упор-блоки, а все стыки заливаются бетоном. С помощью крана на стропильные петли укладывается первый телескопический лоток. Все последующие будут укладываться узким концом в предыдущий лоток. Швы между блоком упора и лотком цементируются. Для успешного функционирования помимо самого лотка нужно приобрести специальные дренажные решётки. Они защищают лотки от попадания мусора, а также обеспечивают безопасность автомобильному движению и пешеходам. В связи с тем, что решётка выдерживает наргузку в 1,5−90 тонн, она делается из прочного материала, например, чугуна или оцинкованной стали. Для прочного и надёжного соединения решётки с лотком используются антивандальные крепления.

Порядок водоотвода с полос разделения

Отвод поверхностных вод с полос автомобильных магистралей, полигонов для испытаний и насыпей, подвергаемых воздействию грунтовых вод, характеризуется перечнем индивидуальных характеристик. Чаще всего они обусловлены строго индивидуальным контурами направлений стока в плане, присутствия зацикленных площадей стекания и съездов с крупномасштабными разнонаправленными уклонами, соседством и взаимодействием с территорией города и т.п.

отвод воды с лотков

Разветвления транспортных артерий нуждаются в наиболее эффективном отводе воды и перенаправлении ее за пределы дорожного полотна. Водоотводящие системы должны обеспечивать стабильный, беспрепятственный сток жидкости, направляя ее по продольному уклону в необходимом направлении. Если съезды развязок автомобильных дорог пересекают насыпи, то для водоотвода применяют специальные пропускные трубы.

Особенности монтажа

Установка водостока защищает покрытие. Задача системы заключается в отводе влаги. Для обеспечения качественного монтажа требуется предварительный расчет элементов системы. Технология обустройства зависит от варианта желоба и других факторов.

Водостоки с мелким заглублением устанавливаются по краям дорожного полотна. Варианты с решеткой монтируются на любую глубину. Устройство конструкции возможно на основание под брусчатку.

Водосборники устанавливают в местах, где с кровли сливается вода. Качественный водосток требует обустройства канализации. Лоток для дождя и водосток для канализации относятся к важным конструкционным элементам.

Перед закупкой материалов рекомендуется правильно составить проект установки, провести расчеты. Рекомендуется периодически очищать канал и корзину дождеприемника. Правильная установка обеспечивает надежную эксплуатацию. При расположении компонентов требуется учитывать характер ландшафта.

Бетонные и железобетонные стоки (желоба, водостоки) для воды: виды, монтаж, размеры

Бетонные стоки для воды используются для организации поверхностного дренажа и удаления с участка избыточной влаги, появившейся в результате осадков, потоков талых вод. Конструкции данного типа активно применяют на территориях жилых/промышленных комплексов, на автомобильных магистралях и других объектах.

Железобетонные лотки и стоки для воды – наиболее эффективный вариант обустройства водоотводных конструкций. Из лотков создается дренажная система, которая может выступать одновременно функциональным элементом и даже украшением участка (при выполнении из цветного бетона, оригинальной конструкции, сочетающихся с тротуарной плиткой, архитектурными объектами).

Решение доработки типового лотка для обустройства поворота.

При повороте водоотводного канала из расчета не более 3? на каждые 2 метра (или 3? на каждые 4 метра для лотков ВодоВод-300 и ВодоВод-500), лотки укладываются со смещением стыков в сторону поворота.

Для поворота водоотводного канала на угол 30-45гр при заданном участке от 2,0 до 30,0 метров, требуется вырезать поворотный сегмент у края лотка.

Для выреза сегмента используется пила ручная или инструмент с отрезным абразивным диском. (Соблюдайте технику безопасности. Используйте очки и респиратор. Стеклопластиковая пыль легко проникает в дыхательные пути.)

Для нанесения разметки заданного угла поворота используйте данные таблицы:

Таблица размеров для нанесения разметки резки поворотного сегмента

Обозначение	W	F1	F2	α˚	Обозначение	W	F1	F2	α˚
мм	мм	мм	мм	мм	мм
ВодоВод-500	450	120,5	120,5	30 ˚	ВодоВод-500	450	186,4	186,4	45 ˚
ВодоВод-750	480	128,6	128,6	30 ˚	ВодоВод-750	480	198,8	198,8	45 ˚
ВодоВод-1000	620	166,1	166,1	30 ˚	ВодоВод-1000	620	256,8	256,8	45 ˚
ВодоВод-1250	620	166,1	166,1	30 ˚	ВодоВод-1250	620	256,8	256,8	45 ˚

Закрепите стыки лотков саморезами. Для крепежа используйте стеклопластиковые монтажные пластины вырезанные из остатков выпавших сегментов лотка. Размеры монтажных пластин не регламентированы. От краев пластин и лотков до центра самореза должно быть расстояние не менее 20мм. Минимальное количество монтажных пластин 3-три штуки. Две из них устанавливаются в верхней части бортов, а 1-одна в нижней точке.

Стыки лотков можно герметизировать монтажной пеной.

Особенности изготовления и материалы

Характеристики материалов

При создании изделий из бетона используются две методики. Это вибролитье или вибропрессование. В первом случае уплотнение бетона идет в процессе заливки формы путем воздействия вибрацией. Во втором – детали уплотняются особым прессом. Такие изделия крепче, поскольку под давлением пресса ликвидируются возможные полости и пузырьки воздуха в толще бетона. Это исключает риск внутренних расколов.

Для улучшения устойчивости к нагрузкам в бетонную смесь добавляют особые пластифицирующие вещества и присадки. Добавки, которые вовлекают воздух и не боятся сульфатов, делают лотки стойкими к перепадам температур, негативному воздействию влаги.

Железобетонные лотки армируют стальными прутками и создают из цемента марок не ниже М500. Изделия получаются прочными, устойчивыми к нагрузкам, но очень тяжелыми. Их вес может достигать до 2,5 тонн. Однако такие лотки необходимы в местах с большой проходимостью тяжелого автотранспорта.

Вместо стали сейчас используют стекловолоконную арматуру или фибру из полипропилена. Они дают нужную прочность, увеличивают антикоррозийные качества. Такое изделие весит меньше, чем ЖБИ, но стоит дешевле. Благодаря фиброванию также снижается усадочная деформация и растет стойкость к нагрузке на изгиб.

Несмотря на довольно высокую стоимость, пользуются спросом полимербетонные изделия. Их характеризует смешанный состав из бетонного раствора и расплавленного пластика. Такие желоба долговечны, прочны и износостойки, не боятся воздействия агрессивных сред.

Особенности лотков из пластика

Лотки из пластиков делятся на несколько групп:

• универсальные;
• особо прочные;
• износостойкие;
• глубокие.

Универсальные лотки являются самым лучшим вариантом для регионов, где часто идут

обильные дожди. Особо прочные изделия оснащены ребрами жесткости, поэтому их можно использовать не только в частном загородном доме, но и на автостоянке, территории гаражных кооперативов, под проезжей частью.

Износостойкие лотки способны отводить большие объемы воды и функционировать

в суровых условиях. Чаще всего оснащаются ребрами жесткости, решетками из чугуна и антивандальными креплениями. Основная сфера применения — территории загородных домов. Если требуется повышенная пропускная способность, то следует использовать глубокие лотки. У них увеличены параметры ширины и глубины, что позволяет монтировать систему дренажа на территориях с повышенным скоплением воды.

Преимущества пластиковых элементов:

• небольшой вес обеспечивает удобную транспортировку и монтаж;
• боковую стыковку облегчают специальные выемки;
• герметичное соединение с трубами обеспечивает желоб на дне лотка;
• пластик легко режется, что позволяет создать элементы с длиной менее метра;
• монтаж может осуществить один человек;
• пластиковый лоток может прослужить до 50 лет.

Виды лотков из бетона по назначению

Производство изделий такого типа ведется из раствора марки М200 и выше. Такие конструкции в процессе производства упрочняются с помощью арматурных прутов класса А-1 и А-2, либо при помощи проволоки марки Вр-1.

Применение в процессе изготовления метода вибрационного уплотнения бетонной конструкции позволяет в итоге получать изделия плотной структуры, способные противостоять агрессивным воздействиям окружающей среды.

Согласно данным, указанным в ГОСТе 21509-85, к лоткам из бетона предъявляются высокие требования по следующим параметрам:

• Устойчивость к низким температурам;
• Непроницаемость для влаги;
• Высокие технические характеристики арматурной стали;
• Оптимальная толщина слоя бетона;
• Умение противостоять процессам коррозии;
• Высокое качество материалов, используемых для создания раствора;
• Равномерная структура, исключающая пустоты и раковины;
• Стойкость к механическим воздействиям.

По конструкции самого изделия и основной цели применения лотки можно разделить на три основных типа:

1. Водоотводный;
2. Лоток для кабеля;
3. Лоток для теплотрассы.

Водоотводные лотки ЖБИ

Бетонный дождевой лоток предназначен для сбора и транспортировки воды.

Таких изделий также бывает несколько видов, которые между собой отличаются назначением, конструкцией, и функции, которые они исполняют:

1. Дренажный – позволяет отводить дождевую и почвенную влагу от цокольных этажей и фундаментов зданий и строений;
2. Прикромочный – отведение влаги от дорожного полотна к откосам;
3. Телескопический – отведение влаги канальным методом с мостов и склонов;

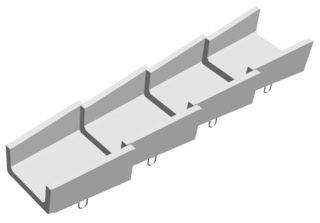

На фото –телескопический тип изделия

1. Ливневый – сбор и удаление ливневых стоков;
2. Канализационный – транспортировка сточных вод к коллекторам системы;
3. Водопропускные или желоба для стока — отведение излишней влаги методом самотека.

Виды бетонных желобов

Классификация бетонных желобов для отвода воды на земле происходит по нескольким критериям. По типу прокладки коллектора различают стандартные горизонтальные лотки и изделия с вертикальным водосливом.

По типу назначения все ЖБИ желоба бывают:

• Ливневые. Используются вблизи строительных объектов и мест общественного назначения для качественного водоотведения дождевых стоков.
• Водопропускные. Применяются в строительстве самотечных каналов для отведения грунтовой воды.
• Телескопические. Предназначены для удаления излишков влаги канальным методом с дорожных склонов и мостов.
• Дренажные. Используются для монтажа системы водоотведения от подвалов зданий и цокольных этажей.
• Прикромочные. Применяются для устройства ливневки вдоль автомобильных трасс.
• Канализационные. Являются элементами канализационного коллектора.

При выборе нужного вида желобов стоит руководствоваться и их классом нагрузки. В зависимости от предназначения ливневки устанавливают более или менее усиленные лотки. Делят их на классы:

• А15: предназначены для использования на пешеходных тротуарах, велосипедных дорожках, в частных садовых владениях.
• В125: применяются на малых парковках, дорогах с низкой интенсивностью движения.
• С250: используются при умеренных нагрузках на дорогах или для бытового строительства. Стоимость таких желобов одна из самых низких.
• D400: применяются на больших парковках, дорогах с интенсивным движением и в зонах немасштабных промышленных объектов.
• Е600: предназначены для устройства системы водоотведения с железнодорожного полотна, крупных автобанов и автомагистралей, больших промышленных объектов.
• F900: самый мощный тип желобов, который применяется при устройстве ливневки на взлетных полосах.

Также все железобетонные лотки классифицируют по форме:

• U-образные;
• П-образные;
• трапециевидные;
• параболические.

Чтобы подобрать оптимальные желоба из бетона для устройства ливневой канализации, следует правильно рассчитать предполагаемый объем сточных дождевых вод. Он определяется СНиП 2.04.03-85 – для каждого региона имеется свой показатель объема стоков за год. Только после этого выбирается сечение лотков.

Классификация лотков из бетона распространяется и на габаритные параметры. Если длина изделий равна 1 м стандартно, то внутреннее сечение желобов варьируется в пределах 100-500 мм. Самые маленькие используются для устройства бытовой ливневки.

Маркировка и виды лотков для теплотрасс

Основным документом, регламентирующим размеры лотковых конструкций, является Серия 3.006.1-2.87, в ней описана и их маркировка, состоящая из следующей последовательности буквенных и цифровых символов:

• Л — лоток, аналогично обозначается и плита, которая его накрывает (литера П);
• д — ставится позади первой цифры указывает на доборные изделия;
• цифры от 1 до 38 — означают порядковый номер типоразмера и конструкции изделия;
• Число за дефисом обозначает равномерно рассредоточенное по площади 1 квадратный метр (м2) давление по вертикали в килограмм-силах (кгс), но чаще в тонна-силах(тс), которое выдерживает изделие;
• а — литера после второй цифры обозначает марки со стальными закладками.

Существует еще одна Серия 3.006.1-8 рабочих чертежей и типоразмеров лотковых элементов с отверстиями, имеющая иное условное обозначение. В ней буквенные символы и цифры согласно их позициям означают следующее:

1. КЛ — лоток, ПТУ — перекрывающая угловая плита, ПДУ — плита днища угловая, ПТО — плита с отверстием, ЛКО — лотковое изделие с отверстием;
2. последующие три цифры означают длину, ширину и высоту изделия в сантиметрах;
3. последнее число после дефиса — расчетная нагрузка в тс/м2.

Конструктивные и размерные параметры лотка ЛК 300.180.120-6 из Серии 3.006.1-8

Из лотковых элементов монтируют подземные сооружения, которые делят на две группы:

1. каналы — изделия, имеющие чистую высоту менее 150 см;
2. тоннели — инженерные коммуникации из лотков высотой 180 см и более.

Маркировка каналов и туннелей имеет буквенно-цифровое обозначение по аналогии с лотками и состоит из символов:

• КЛ — лоточные каналы, накрываемые плитами;
• КЛп — каналы лотков, которые опираются на плиты;
• КЛс — Конструкции из двух ЖБИ, опирающихся на торцы боковых стенок друг друга.

Цифра после буквенного обозначения указывают ширину канала в сантиметрах, следующая цифра — высота лотка в сантиметрах. Цифровой символ после дефиса — рабочая нагрузка в тс/м2.

Характеристики лотков крайних типоразмеров по Серии 3.006.1-2.87

Преимущества бетонных лотков

Рассмотрим более подробно основные достоинства бетонных водоотводных деталей:

• бетон имеет хорошую устойчивость к губительным коррозийным воздействиям, что отражается на его эксплуатационном сроке. При нормальной эксплуатации бетонные лотки могут прослужить несколько десятилетий;
• бетонные лотки имеют хороший коэффициент морозоустойчивости. Они без особого труда переносят температурные колебания. Эти характеристики позволяют использовать бетонные водосточные лотки во всех регионах, независимо от климатических условий;
• износостойкость этих изделий позволяет исключить их разрушение в процессе эксплуатации, а дополнительное армирование полимерными волокнами или металлической фиброй позволяют достичь высоких показателей прочности и устойчивости к механическим воздействиям;
• большой вес этих деталей можно интерпретировать не только как минус, но и как плюс. В процессе эксплуатации исключается смещение лотков из-за воздействия обильных атмосферных осадков;
• лотки водоотводные бетонные являются экологичными изделиями и не выделяют вредных для человеческого здоровья веществ;
• с конструктивной точки зрения, такие детали отличаются простотой и не требуют особого ухода. Периодически они нуждаются в очистке от мусора, который мешает нормальному водоотведению;
• низкая стоимость бетонных водоотводных лотков обуславливает их популярность. Окупаются каналы из этих деталей довольно быстро.

Лотки комплектуются крышками из чугуна или металла

Прикромочные бетонные водоотводные лотки

Они используются вдоль дорог и трасс. От их работоспособности зависит функционирование и эксплуатация дорог. Если лотки не будут справляться со своей функцией, на дорогах будет скапливаться вода, которая при проникновении через обочины в грунт приведёт к трещинам и вспучиванию дорожного покрытия.

Ликвидация таких дефектов возможна только при капитальном ремонте трассы, поэтому неоднородность дорожного полотна увеличивает риск аварийных ситуаций. Скопившаяся на проезжей части дождевая вода вызывает эффект аквапланирования, когда в зоне контакта автомобильных шин и дорожного покрытия образуется водяной клин, и колёса машины полностью теряют сцепление с дорогой.

Характеристика прикормочных водосборных лотков

Самым популярным является лоток Б1−18−50. Лоток Б1−20−50 является аналогом первого лотка, только имеет большую высоту. Они устанавливаются на стыке проезжей части и обочины. Лотки нельзя устанавливать выше или ниже уровня поверхности проезжей части. Вода, образованная выпадающими осадками, скатывается с поверхности автотрассы по обе стороны обочины, и, если лотки будут установлены выше или ниже, возле них будет происходить аккумуляция воды, что недопустимо. Вода, стекающая с дороги в лотки, содержит дорожную пыль, частицы грунта и химикаты от автомобильного топлива. В связи с этим придорожные лотки должны чиститься еженедельно, а то и чаще.

Для сбора большого количества воды используются лотки Б1−20−75 и Б1−22−75. Они устанавливаются на цементобетонном основании при использовании нивелирной рейки и шаблона уровня. Швы между лотками заполныются цементным раствором, а узлы между лотками и дорожным покрытием промазываются специальной битумно-резиновой мастикой. Это необходимо сделать, чтобы вода не попадала в слои дорожного полотна.

Бетонный лоток Б2−22−40 — это четверть цельного блока Б1−22−75. Обычно он применяется на поворотах, где длинные лотки использовать неудобно.

Монтаж прикормочных водобетонных блоков проводится вручную. Для начала делается чистка внутренней поверхности лотка и обработка защитным материалом, той же битумно-резиновой мастикой. При этом битумная эмульсия должна быть в холодном состоянии. После сбора всех лотков поверхность также обрабатывается битумом. После того, как битум высохнет и станет чёрным и гладким, укладку можно считать завершённой.

Разновидности желобов

Выделяют несколько типов желобов под заливку бетона:

Подвесное устройство

Применяется при транспортировке бетонного раствора на маленькую дистанцию со сдвигом к месту будущего фундамента. Чтобы соорудить сей механизм, нужно взять веревку, и посредством тросов, продетых сквозь пару блоков, прикрепить к ней лоток. Один край веревки привязывают к колонне либо столбу. К другому прикрепляется груз, оставляется на земле. Груз следует также повесить на края тросов, чтобы удобно было корректировать градус наклона данного механизма.

Если закладывается массивный фундамент под большой проект, следует установить неподвижный угол наклона бетонного транспортера. Осуществить это можно благодаря увеличению высоты башни или установке добавочных колонн. Собственно, на эти дополнительные столбы будет передаваться смесь с центральной вышки.

Желобные конструкции с укосиной

Подобное устройство представляет собой механизм, при котором нижний край лотка крепится на укосину – решетчатую конструкцию из металла, один край которой опирается на нижние салазки, другой посредством подъемного троса соединяется с верхними. Чтобы сохранить устойчивость угла наклона желоба, нижний край конструкции крепится к земле при помощи тросов. Применяется такое устройство при поставке бетонного состава к опалубке на дистанцию, не превышающую 60 метров.

Лоток для бетонной смеси шпренгельного типа

Самый несложный механизм доставки бетона к месту фундамента из всех перечисленных. Представляет собой конструкцию, при которой нижний край бетонного транспортера крепится на опору.

VII.МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

А. Основные материалы

Наименование	Единица измерения	Количество
Блоки лотка размером 0,8×0,55×4 м	шт.	20
Блоки выходного оголовка (гасителя)	шт.	4
Блоки для входного оголовка	шт.	4
Плиты перекрытия входного оголовка	комплект	4
Дождеприемные решетки для входного оголовка	комплект	4
Пакля	кг	12
Цементный раствор	м3	0,6
Щебень	м3	4

Б. Машины, оборудование и приспособления

Наименование	Марка, ГОСТ	Количество
Автокран	К-64	1
Экскаватор	Э-4010	1
Лопаты	ГОСТ 3620-63	4
Ломы стальные типа ЛО	ГОСТ 1405-65	3
Рулетка типа РС-20	ГОСТ 7502-69	1
Шуровки	ЦНИИС Минтрансстроя	2
Конопатки	ГОСТ 11618-65	2
Шаблоны для проверки уклонов откоса	—	2
Пеньковый шнур	—	40 м
Четырехстропный захват	—	1
Тросы длиной по 3 м	—	2
Трамбовка	—	1
Стальной лист (боек)	—	1
Компрессор	ЗИФ-55	1

Техническое обслуживание бетонных лотков

После монтажа бетонных лотов, в случае если они укомплектованы водоприемными решетками, по истечении 1-2 месяцев должен быть проведен первый контроль, а при помощи динамометрического ключа подтянуты болты. В дальнейшем, контроль и подтяжка болтовых соединений на каждой решетке осуществляются, не реже, чем раз в год. Для обеспечения нормального функционирования линейного водоотвода необходимо очищать систему от песка и мусора. Периодичность очистки определяется условиями эксплуатации. При асфальтировании территории недопустим наезд асфальтоукладчика и другой строительной техники на линии бетонных лотков.

Купить лотки водоотводные (дренажные, ливневые) бетонные по выгодно-низкой цене Вы можете на сайте поставщиков дренажных систем и элементов благоустройства территории — «Лига 812». Для того чтобы ливневая канализация работала бесперебойно, покупайте только сертифицированную продукцию… Купить

Материал изготовления

Лотки производят в соответствии с ГОСТ 13015.1-2003, в нормативном акте Серия 3.006.1-2.87 приведены рабочие чертежи и обозначены следующие стройматериалы, из которых производят лотковые ЖБ изделия:

1. основной компонент их изготовления — бетон класса прочности на сжатие В15, В25, В30, В35, что соответствует прочностным маркам бетона М200, М300, М400, М450;
2. для армирования используется арматура класса AI, AIII (ГОСТ 5781-82), проволока BpI (ГОСТ 6727-80);
3. при устройстве закладок используют сталь ВСт3кп2 (по ГОСТ 380-71 это конструкционная углеродистая сталь, В — поставляемая по нормируемым химическим свойствам и физическим параметрам, кп — кипящая, сп — спокойная, пс — полуспокойная);
4. анкерные элементы производят из стали класса AIII (по ГОСТ 5781-82);
5. для производства монтажных петель берут сталь класса AI марки ВСт3сп2 или ВСт3пс2. Использование последней в температурных условиях ниже -40 °С недопустимо.

Лотки армируют каркасными и сварными сеточными элементами согласно чертежам и схемам фиксации арматуры из Серии 3.006.1-2.87, при этом толщину защитного бетонного слоя принимают равной:

1. при стенках монолитной конструкции меньше 10 см — 1,5 см;
2. при стенах изделий более 10 см — 2 см с допустимым отклонением +5 мм.

ЖБ канальные и тоннельные элементы по Серии 3.006.1-2.87 — параметры

Монтаж водоотводных лотков

Перед тем как приступить к прокладке водоотводного бетонного канала, необходимо в обязательном порядке составить предварительный план будущей конструкции. Проект обязательно должен включать в себя такие моменты:

• расположение водоотводных каналов и их комплектующих;
• количество деталей и вспомогательных комплектующих;
• итоговая смета строительного мероприятия.

Подготовительный этап необходим для расчёта всех нюансов монтажа бетонных водоотводных изделий, их подготовки, и для того, чтобы арендовать необходимую технику.

Рассмотрим поэтапную прокладку бетонных водоотводных желобов:

1. В первую очередь необходимо вырыть каналы нужного размера. Размер канала должен превышать соответствующий параметр лотка. Это нужно для укрепления почвы в месте размещения конструкции.
2. На втором этапе производится утрамбовка почвы в траншеях.
3. Далее, в траншеи необходимо засыпать слой песка, который будет выполнять функцию «подушки».
4. На песчаную подушку укладывают бетонную прослойку, которая будет выступать в качестве опоры для желобов.
5. С помощью спецтехники бетонные лотки укладываются в подготовленные траншеи на бетонный слой.
6. Далее стороны каждого водоотводного ЖБИ лотка укрепляются с помощью жидкого цементного раствора.
7. На этом этапе выполняется стыковка лотков с помощью пазов. Для увеличения показателей герметичности, стыки обрабатывают специальным герметиком на основе битума или акрила.
8. Производится монтаж защитных решёток поверх бетонных водосточных лотков.
9. Готовый водоотводный канал стыкуется с ливневой канализационной коммуникацией.

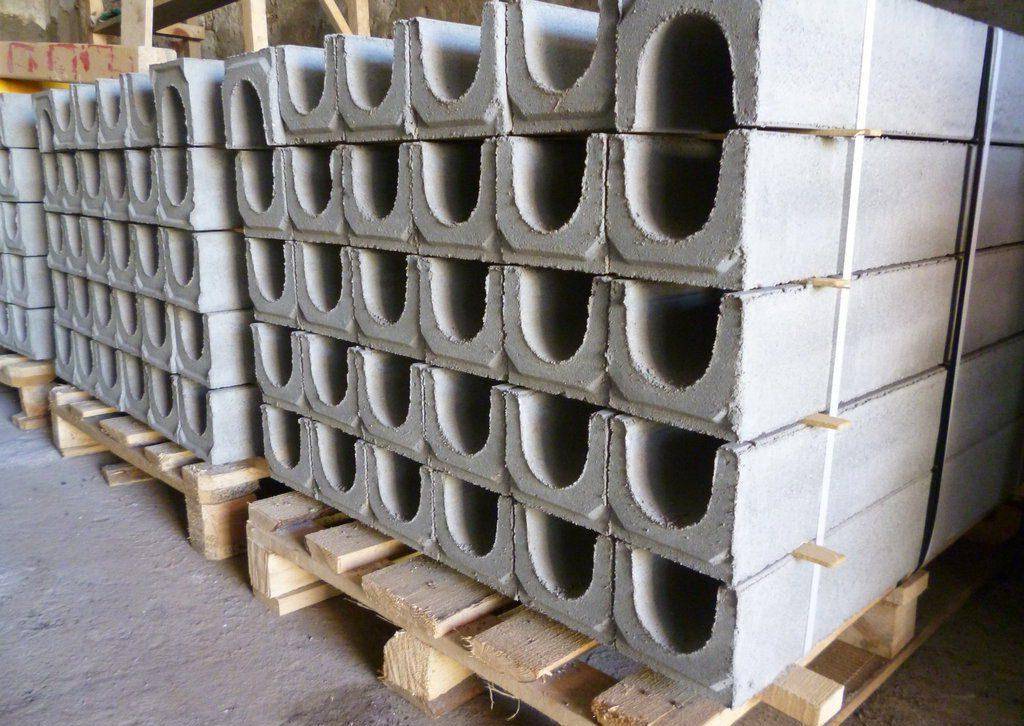

Виды бетонных лотков

Бетонные лотки изготавливаются методом прессования исходного материала, что придает дополнительную прочность изделию. В некоторых случаях, для придания дополнительной прочности, к бетону добавляются частицы металла. Железобетонные лотки водоотводные имеют более высокую стоимость, чем изделия из обычного бетона. Поэтому они применяются исключительно в тех случаях, где требуется повышенная прочность водоотводящей системы.

Классифицировать лотки для ливневой канализации бетонные можно по классу нагрузки, которую они способны выдерживать:

• Класс С250 применяется на автомобильных дорогах, интенсивность движения по которым характеризуется как малая или средняя, а так же в районе обустройства небольших парковок, предназначенных для стоянки легкового транспорта.
• Класс D400 применяется на автодорогах, имеющих большую проходимость, в районе нахождения автозаправочных комплексов, скопления гаражей и в малых промышленных зонах.
• Класс Е600 предназначен для устройства водоотвода с автомагистралей, больших промышленных предприятий и железных дорог.
• Класс F900 имеет наибольшую прочность и применяется для водоотвода с территории аэропортов, портов и крупных логистических центров.

В бытовом строительстве применяются лотки водоотводные полимербетонные (стоят дешевле бетонных) или бетонные класса С250.

Все бетонные лотки можно разделить и по их параметрам. В настоящее время выпускаются лотки стандартной длины, составляющей 1 м, и различного внутреннего сечения, которое может изменяться от 100 мм до 500 мм.

Этап первый: подготовка инструментов и материалов

Работы не требуют привлечения сложной техники. На всех этапах можно обойтись достаточно недорогим и доступным набором инструментов. Необходимый минимум:

• штыковая и совковая лопаты;
• бадья или корыто, в котором замешивается раствор;
• мастерок для выравнивания краев;
• ведро или тачка для переноски раствора.

Бетонные лотки с решеткой

Такой список подразумевает, что раствор будет замешиваться вручную. Существенно облегчает и ускоряет работы бетономешалка. Если ее нет, лучше одолжить или взять в аренду. Тем более что работы займут всего несколько дней (от силы – неделю), и по кошельку это не ударит. В крайнем случае подойдет ударная дрель или перфоратор со специальной насадкой-миксером.

Для бетонного раствора, из которого лотки собственно отливаются, требуется следующее сырье:

• портландцемент марки не ниже М400;
• щебень фракции 5–20, не больше;
• неглинистый песок;
• тонкая арматура, оптимальный размер диаметра – 6 мм.

Требование к марке цемента объясняется тем, что лотки должны быть прочными и хорошо выдерживать низкие температуры. Арматура необходима для того, чтобы еще больше увеличить прочность конструкции. Она также защищает ее от трещин и разлома во время снятия опалубки.

Обязательно надо подготовиться к сборке опалубки, то есть формы, в которую будет заливаться раствор. Потребуются длинные ровные доски для внешней стороны. Для формовочной части обычно берут канализационную трубу из пластика. Кроме того, понадобится полиэтиленовая пленка.

Преимущества бетонных водостоков

Рассмотрев характеристики, виды и особенности материала, можно узнать его преимущества перед другими. Давайте рассмотрим 7 составляющих, которые делают материал хорошим вариантом для устройства водостока.

Бетон не подвергается гниению и коррозии. За счет этого срок эксплуатации изделий из бетона очень велик. Водосток может качественно прослужить десятилетия. А так как само изделие при изготовлении сильно уплотняется, то разрушить его нереально.
Бетон имеет хорошую морозоустойчивость. Материал с легкостью переносит колебания температур, при этом не изменяет свою структуру. Вот почему бетонные водостоки можно использовать где угодно, и в каких угодно условиях. Климат не играет роли.

За счет дополнительного армирования прутьями арматуры или волокнами полипропилена, материал сложно разрушить, он хорошо сохраняет форму.
Масса железобетонных желобов довольно велика. За счет этого они не сдвинутся с места. Сделать это будет очень тяжело, даже если осадки будут очень сильные.
Бетон – экологически чистый материал. В его составе только природные компоненты. Поэтому он не вредит здоровью окружающих, животных и птиц.
Бетонные желоба имеют простую конструкцию и эффективно справляются с отводом воды с поверхности. Они практичны и уход за ними прост. Нужно только время от времени чистить решетки и лотки от мусора.
Высокий показатель цены – качества

Если брать во внимание эксплуатационные характеристики водостока из бетона, то он полностью окупает себя за короткое время.
