Использование анемостата в системе вентиляции

Монтаж анемостата своими руками

Монтаж оборудования чаще всего выполняется в вентиляционные системы, спрятанные за подвесными или натяжными потолками. Если жесткий воздуховод выведен в верхнюю часть стены, то установка выполняется на стену. Эффективность распределения воздуха не зависит от способа монтажа анемостата.

Скрытый монтаж

При выполнении монтажа надо, чтобы конструктивные элементы анемостата были расположены параллельно вентиляционному каналу, в который его устанавливают. Лучше это делать во время строительства дома или при проведении капитального ремонта, чтобы доступ к системе вентиляции был удобным.

Порядок работ:

  1. От вентканала (если монтаж не выполняется непосредственно в него) проводят до места установки анемостата гибкий воздуховод.
  2. В потолке проделывают круглое отверстие. Если он из гипсокартона, то это делают электролобзиком, если подвесной – используют специальное монтажное кольцо.
  3. Еще раз проверяют, чтобы посадочный диаметр устройства совпадал с отверстием, в которое его устанавливают. Затем соединяют трубку анемостата и вентканал.
  4. Наружную часть круга крепят на клей или саморезами.
  5. При установке устройств с электрическим управлением прокладывают провод и монтируют выключатель.
  6. К последнему этапу переходят после того, как закончат все отделочные работы. В трубу помещают опорную часть прибора и фиксируют ее на декоративном круге.
  7. Устанавливают тарелку и фиксируют регулировочный винт.

Иные способы установки

Если устройство имеет специальные крепежные фланцы, то его монтаж выполняется другим способом. В этом случае достаточно состыковать фланцы анемостата с трубой воздуховода и зафиксировать прибор болтами.

Советы мастеров

Если анемостат будет управляться при помощи электричества, перед отделочными работами прокладывают силовую линию, чтобы обеспечить его питанием. При окончательной установке прибора не забывают подключить к нему электричество.

Если устройство сначала необходимо закрепить на воздуховоде, то устанавливают основное тело. Затем отверстие закрывают, чтобы туда не попадала пыль, образующаяся во время ремонта. После окончания отделочных работ монтируют тарелку с механизмом управления и декоративные элементы.

Несмотря на сравнительно простое устройство, анемостат – высокофункциональный прибор, улучшающий работу любой вентиляционной системы. Независимо от вида, он позволяет легко и просто регулировать поток воздуха и обеспечивает в отдельных помещениях требуемую температуру и вентиляцию. Прибор помогает эффективно удалять загрязненный воздух в зонах, предназначенных для курения, а также там, где много дыма и резких запахов.

Мне нравитсяНе нравится

Отличия по материалу

Чаще всего анемостаты производятся из пластика: этот материал дешевый, легкий, устойчивый к коррозии, и при этом — долговечный и простой в уходе. Пластиковые модели рекомендуется применять в условиях повышенной влажности (к примеру — в бассейнах, душевых, санузлах, кухнях).

Помимо пластика, анемостаты могут выполняться и из металла. Подобные изделия подойдут для вентиляционных систем с подогревом воздуха, или для помещений с повышенной температурой. Стоят металлические анемостаты дороже пластиковых.

Анемостаты из дерева (тарелка), металла и пластика

По желанию можно заказать изготовление тарелки из дерева — чтобы анемостат был незаметен в доме с деревянной отделкой. В магазинах такие изделия можно встретить редко, однако в любой мебельной мастерской с такой задачей легко справятся. Можно также обратиться к столяру, у которого есть оборудование.

Отличия по назначению: приточные, вытяжные, комбинированные

Конструктивно изделия могут делиться на 3 типа. Единственное отличие между ними — это устройство тарелки:

Приточные: имеют вогнутую внутрь тарелку

Благодаря этому проходящий внутрь помещения воздух распределяется вдоль поверхности (стены или потолка — не важно). Вытяжные: имеют выпуклую (в сторону помещения) тарелку

Это упрощает прохождение воздуха из комнаты в вытяжной канал

Вытяжные: имеют выпуклую (в сторону помещения) тарелку. Это упрощает прохождение воздуха из комнаты в вытяжной канал.

Приточно-вытяжные

Имеют ровную (плоскую) тарелку с округлыми краями. Могут применяться как в вытяжных, так и в приточных системах.

Приточный, приточно-вытяжной и вытяжной анемостаты

Помимо отличия в устройстве тарелки — и приточные, и вытяжные, и приточно-вытяжные анемостаты устроены одинаково.

Характеристики изделий

Ключевыми характеристиками вентиляционных анемостатов (как вытяжных, так и приточных) являются:

  1. Диаметр. Должен подбираться по диаметру воздуховода. Обычно анемостаты выполняются в диаметре 80, 100, 125, 150 и 200 мм.

  2. Площадь щелевого отверстия. Чем больше этот показатель — тем больше воздуха пропустит анемостат. В среднем модели диаметром 125-200 мм имеют площадь около 0.006-0.009 м².

  3. Ход тарелки (на какое расстояние может двигаться тарелка). В среднем — от 0 до 23 мм.

Площадь щелевого отверстия (а значит — и количество воздуха, которое может пройти через анемостат) напрямую зависит от диаметра изделия и от хода тарелки.

В среднем стоимость пластиковой модели диаметром 100-150 мм (самый популярный тип продукции) — порядка 200-300 рублей. Металлические такого же размера — обойдутся в 300-400 рублей.

О производителях и моделях

На рынках стран СНГ подобные изделия чаще всего можно встретить под брендом Systemair, Эра и Вентс (Vents).

Анемостаты марки Вентс (самые распространенные) делятся на несколько серий:

  1. А-ВР. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.

  2. А-ВРФ. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.

  3. А-ПР. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.

  4. А-ПРФ. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.

  5. АМ-ВРФ. Приточные металлические (сталь с полимерным покрытием) модели, диаметром от 100 до 200 мм.

  6. АМ-ВРФ-Н. Приточные металлические (нержавеющая сталь) модели, диаметром от 100 до 200 мм.

Название модели дополняется диаметром. То есть в магазине полное название будет иметь вид: Вентс А 100 ВРФ (диаметр — 100 мм).

На российском и украинском рынке представлен еще один, более удобный — автоматический — вариант. Модель называется АВК 100-1-12, и предназначается для вентканалов диаметром 100 мм. Управление тарелкой (т. е. открытие-закрытие) реализовано в виде настенного выключателя (выглядит как обычный выключатель света).

1 Анемостат – можно использовать вместо диффузора

Конструктивно интересующий нас элемент выполняется в виде небольшого по длине отрезка трубы, вставляемого в выход вентканала. К опорной поверхности анемостат фиксируется посредством особого монтажного фланца. Эта деталь представляет собой плоский круг, устанавливаемый на отрезок трубы со стороны комнаты. Фланец прикрепляется при помощи саморезов. Во внутреннюю часть трубы монтируется распорка. Она необходима для удержания регулировочного винта, на торце которого находится круглый щит. Его обычно называют тарелкой. Щит – подвижный элемент. Он способен перемещаться (назад и вперед) по трубе, а также вращаться по отношению к последней в перпендикулярной плоскости.

Анемостат представляет собой небольшой по длине отрезок трубы, который вставляется в выход вентканала

Рекомендуем

Если вращать тарелку против движения стрелки часов, она начинает выдвигаться. Это приводит к увеличению зазора между стенками трубы и щитом, за счет чего воздушный поток более интенсивно проникает в помещение. При вращении тарелки по часовой стрелке наблюдается обратное явление. Зазор уменьшается, а вместе с ним снижается и проходимость воздуха.

По сути, описываемые вентиляционные элементы – анемостаты, являются аналогами стандартной регулируемой решетки, но с несколько иным конструктивным исполнением. Нюанс. Решетки (диффузоры) не позволяют регулировать объем воздушного потока. А анемостаты легко справляются с этой задачей. Еще один важный момент. Корпус анемостатов всегда имеет круглую форму. Диффузоры же могут иметь квадратную конфигурацию.

Использование анемостата в системе вентиляции

Анемостат – конечный элемент венсистемы, отвечающий за равномерное распределение воздушных масс в замкнутом помещении. По сути, это альтернативный вариант диффузора или привычной вентиляционной решетки.

Устройство активно эксплуатируется в системах воздушного обогрева, кондиционирования и вентиляции, как бытовых помещений, так и зданий производственного назначения.

Анемостат приточно-вытяжной вентиляции

Аэродинамическая форма клапана

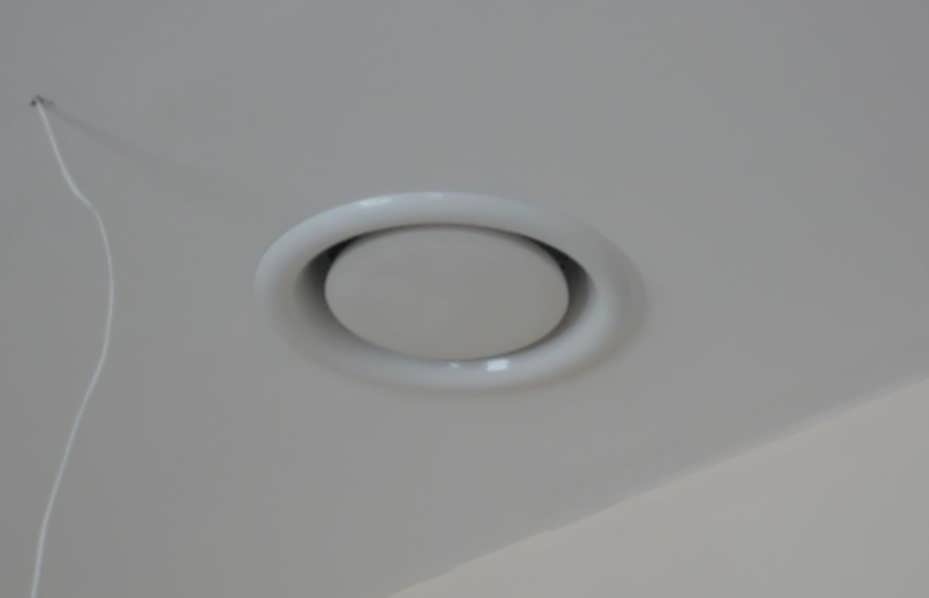

Установка в плодвесном потолке

Устройство для плавной регулировки потока

Основная задача анемостата – формирование и распределение воздухопотока, поступающего в помещение извне или наоборот, направленного в вытяжную трубу.

Анемостат представлен небольшим отрезком трубы с подвижной «шляпкой». Воздухораспределяющий элемент врезается в выход вентиляционного канала со стороны комнаты

«Плафон» отвечает за ряд дополнительных, но не менее важных функций:

  • регулировка объема подводимого воздуха;
  • устранение сквозняков – устройство обеспечивает аэро-конвекцию, благодаря чему вероятность появления воздушных завихрений нивелируется;
  • эффективное проветривание помещения – свежие воздушные струи заполняют все внутреннее пространство комнаты;
  • перекрывание отверстия воздуховода.

Некоторые модели воздухораспределителей оснащены фильтрационным элементом, удерживающим пылевые частицы с поступающего уличного воздуха.

Анемостаты выпускаются в разном цветовом исполнении, что позволяет декорировать вентиляционный канал под тон отделочных материалов и сделать воздуховод менее заметным

Предназначение

Анемостат представляет собой устройство, позволяющее добиться максимально эффективного распределения воздушных масс внутри помещения. Приборы прекрасно справляются со сквозняками и могут быть установлены как в приточно-вытяжных установках, так и в системах кондиционирования. Кроме того, анемостат хорошо зарекомендовал себя в сетях воздушного отопления, благодаря чему нашёл своё применение в помещениях любого назначения, включая общественные здания и промышленные объекты. Устройство предотвращает эффект аэроконвекции – явления, при котором воздушные струи образуют сильные завихрения, чем снижают уровень комфорта находящихся в помещении.

Способность гасить вихревые потоки обусловлено формой анемостата, благодаря которой проходящий воздух вынужден обтекать крышку прибора и равномерно рассеиваться. Помимо корректировки направления воздушных струй, анемостаты способны регулировать объём приточного воздуха в помещении либо и вовсе ограничивать его подачу. Кроме практического предназначения, анемостаты выполняют и важную эстетическую функцию. Приборы искусно маскируют отверстие вентиляционного канала и гармонично вписываются в современный дизайн.

Рейтинг лучших пластмассовых анемостатов

ERA 12,5АПП

Универсальное устройство, которое изготавливается из прочного материала и способно обеспечить хороший приток и вытяжку воздуха. Диаметр фланца составляет 125 мм, что является хорошим решением и подойдет для большинства общественных помещений и квартир. Установка не занимает много времени, главное соблюдать порядок выполнения работ.

Тип решетки – накладная. Общий диаметр конструкции – 197 мм, поэтому изделие не займет много места. Пластик покрыт защитным слоем, который не желтеет от попадания УФ света. Прочностные показатели не такие высокие, как у стальных конструкций, но для установки в помещении, где высокая влажность оборудование подойдет лучше всего.

вентиляционный анемостат ERA 12,5АПП

Достоинства:

  • Не подвергается коррозии;
  • Не желтеет;
  • Низкая стоимость;
  • Оптимальные габариты;
  • Высокий срок службы.

Недостатки:

AIRONE вытяжной Д 100 мм

Качественное устройство, которое предназначено для установки в приточно-вытяжных системах. Также некоторые строители рекомендуют использовать анемостат для кондиционирования или организации воздушного отопления. Чтобы упростить соединение с круглым воздуховодом, производитель оснастил прибор фланцем, диаметр которого – 100 мм.

Оборудование предназначено для размещения в подвесных потолках, но при желании его можно установиться на стены. Благодаря тому, что центральная часть легко вращается, обеспечивается плавная регулировка воздушного потока, который проходит через этот прибор. Внешняя часть выполнена из прочного пластика, отличающаяся ударопрочностью и высокой устойчивостью к агрессивному воздействию и атмосферным явлениям.

Анемостат можно эксплуатировать в местах, где случаются частые перепады температуры. Корпус является трудновоспламеняемым, что соответствует пожарной безопасности.

Средняя стоимость: от 150 рублей.

вентиляционный анемостат AIRONE вытяжной Д 100 мм

Достоинства:

  • Надежность;
  • Простой монтаж;
  • Низкая цена;
  • Подходит для вытяжных систем;
  • Устанавливается на стену и потолок;
  • Ударопрочность.

Недостатки:

Планета А 125 ВРФ

Пластиковое устройство, которое отличается простым монтажом и высоким сроком службы. Для большего удобства изделие оснащается установочным фланцем и стопорным кольцом. Такое решение способствует быстрой и качественной установки в круглые воздуховоды. Центральная часть свободно вращается, благодаря чему регулировка становится плавной.

Изделие устанавливается на потолок при помощи саморезов. Анемостат рассчитан на длительное использование, поэтому внешняя часть изготавливается из прочных материалов, которые не подвергаются УФ-лучам и работают даже при частых перепадах температуры. Равномерное распределение воздушных масс обеспечивается благодаря аэродинамической форме клапана. Чтобы конструкция плотно прилегала, внутренняя часть оснащена уплотнительным элементом.

Средняя цена: от 280 рублей.

вентиляционный анемостат Планета А 125 ВРФ

Достоинства:

  • Плотное прилегание;
  • Высокий срок службы;
  • Не восприимчив к атмосферным осадкам;
  • Обеспечивает правильную циркуляцию воздуха;
  • Удобная установка благодаря распорных лапок;
  • Аэродинамическая форма.

Недостатки:

ВЕНТС А 150 ПРФ

Прибор предназначен для установки в приточных системах вентиляции и кондиционирования. Конструкция устанавливается в стены и подвесные потолки. Главное назначение – обеспечить правильную циркуляцию воздушных масс по всей площади. Продукт изготавливается из прочного пластика, который способен выдерживать высокую нагрузку и не деформироваться со временем.

Форма конструкции аэродинамическая, благодаря ей обеспечивается равномерное распределение воздушного потока по всей территории. Центральная часть, как и в других элементах, свободно перемещается, за счет чего обеспечивается плавная регулировка. Для удобной установки производитель добавил распорные лапки и уплотнительное кольцо.

Средняя цена: от 500 рублей.

вентиляционный анемостат ВЕНТС А 150 ПРФ

Достоинства:

  • Надежность;
  • Равномерное распределение;
  • Эффективность;
  • Наличие уплотнительного кольца;
  • Не портится.

Недостатки:

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Основные производители анемостатов

На российском рынке есть три крупные компании, которые выпускают анемостаты. К ним относятся «Вентс», «Эра» и «СистемЕйр». Фирма «Вентс» была основана в 90-х годах 20 века. Под этой маркой выпускается оборудование для вентиляции и кондиционирования по всему миру.

Компания «Эра» выпускает вентиляционные решетки, диффузоры и анемостаты. Предприятие было основано в 1997 году. Продукция компании «Эра» реализуется в 85 регионах России.

Компания «СистемЕйр» начала свою деятельность в Швеции в 1974 году. На сегодняшний день организация включает в себя 56 компаний. Реализация вентиляционной продукции осуществляется в 45 странах мира, включая Россию.

Анемостаты фирмы «Вентс»

Модели анемостатов фирмы «Вентс»выпускаются в шести линиях в зависимости от их размеров и используемого материала:

  • А-ВР;
  • А-ПР;
  • А-ВРФ;
  • А-ПРФ;
  • АМ-ВРФ-Н;
  • АМ-ВРФ.

А-ВР включает в себя как пластиковые, так и металлические анемостаты. Это модели средней ценовой категории. Анемостаты линии А-ВР выпускаются диаметром от 8 до 20 см.

А-ПР – это линия приточных анемостатов. Выпускаются модели с двумя тарелками.

Модели А-ВРФ являются комбинированными устройствами. Они подойдут как для притока свежего воздуха в помещение, так и для вытягивания неприятных запахов. Под этой линейкой выпускают как небольшие, так и крупногабаритные анемостаты в 20 см диаметром.

А-ПРФ – это серия анемостатов приточного типа. Они подойдут для установки на широкое вентиляционное отверстие диаметром от 15 до 20 см.

Под линией АМ-ВРФ-Н выпускаются приточные модели различных размеров. Все они выполнены из нержавеющей стали.

Модели АМ-ВРФ встречаются как приточного, так и вытяжного типа. Диаметр анемостатов может быть от 10 до 20 см. Все модели выполнены из стали со специальным укрепляющим полимерным слоем.

Анемостат “Вентс” А 100 ВР

Анемостаты от фирмы «Эра»

Компания «Эра» выпускает несколько линий популярных моделей анемостатов: АПП, АПВП и АВП.

Модели приточного типа можно приобрести в линейке АПП. Это устройство с интересным дизайном в виде четырехугольника. Тарелка вогнута по направлению к вентиляционному отверстию.

АПВП – это комбинированные устройства приточно-вытяжного типа. Они включают в себя несколько дисков, внешний из которых имеет выпуклую форму. Выпускаются в нескольких диаметрах, распространены размеры с диаметром тарелки в 12,5 и 16 см.

Анемостат AN125 приточно-вытяжной “ЭРА” из белого пластика

Линия АВП представляет собой вытяжной тип анемостатов. Можно приобрести устройство в одном из трех размеров: с диаметром в 10, 12,5 или 16 см.

Анемостаты группы компаний «СистемЭйр»

«СистемЭйр» предлагает анемостаты из металла и пластика. Они могут быть как приточного/вытяжного типа, так и комбинированными.

Приточные анемостаты из пластика представлены линией BALANCE-S. Она включает в себя три модели устройств диаметром в 10, 12,5 и 16 см.

BALANCE-Е является линией вытяжных пластиковых анемостатов. Размерный ряд такой же, как и у приточной линии, кроме наличия большого устройства диаметром в 20 см.

Приточный анемостат «СистемЭйр»

Металлические приточные анемостаты являются одними из самых популярных в ассортименте «СистемЭйр». Размерный ряд устройств включает в себя небольшие модели диаметром в 8 см, а также нестандартные устройства для вентиляционного отверстия в 15 см. Дизайн также отличается от других торговых марок. Анемостаты BOR имеют сходство с выпуклой прямоугольной решеткой. А ELEGANT предлагает устройства в непривычном черном цвете.

Металлические вытяжные устройства выполнены в классическом дизайне и представлены в шести размерных рядах. Они подходят для вентиляционных отверстий крупного диаметра.

Комбинированные анемостаты представлены четырьмя моделями: OVE, OVR, OVX и VTK. Модель OVX выполнена в виде узкого прямоугольника. VTK является саморегулирующимся анемостатом более сложной конструкции, чем другие модели.

Анемостаты являются отличной альтернативой диффузорам и решеткам на вентиляционных отверстиях. Появляется возможность регулировки воздушного потока, что сделает воздух в помещении более комфортным.

Как устанавливается анемостат в помещении?

Установка устройства может быть выполнена в любой части помещения, куда подведены вентиляционные коммуникации или согласно утверждённому проекту. Но на практике, установка обычно осуществляется на потолочном покрытии (подвесные, натяжные потолки).

В случае открытых систем жёсткого воздуховода, вентиляционные отверстия которого, как правило, располагаются в верхней части стены, установка производится на стену, что не влияет на эффективность распределения воздушных потоков внутри помещения.

Способы монтажа анемостатов

Конструкция устройства обеспечивает простоту установки. Самое простое, это монтаж на открытый, жёсткий воздуховод. Подбирается, подходящее по диаметру вентиляционного отверстия, оборудование, вставляется и крепится на несущей конструкции.

Устанавливать можно непосредственно корпус изделия или крепление корпуса осуществляется на монтажный фланец, крепящийся на вентиляционное отверстие, входящий в комплект поставки некоторых образцов продукции.

Более сложный процесс монтажа заключается при установке одного или нескольких устройств на вентиляционные коммуникации. В случае монтажа в процессе строительно-отделочных работ необходимо учитывать, что увеличение количества вентиляционных отверстий за счёт увеличения длины проложенных воздуховодов, практически нивелируют использование анемостатов.

В случае установки в готовом, обустроенном помещении на смонтированные вентиляционные воздухопроводы, основная проблема заключается в точности определения места технологического отверстия для установки изделия.

Инструкция по установке

В местах вывода гибких систем воздухопроводов высверливается (пропиливается) технологическое отверстие, диаметром соответствующим диаметру вентиляционного канала. В отверстие воздуховода вставляется корпус анемостата. Расширенная часть устройства в виде круга (манжета) крепится к несущей поверхности саморезами или строительным скотчем, в зависимости от материала покрытия. В корпус устанавливается опорная конструкция с декоративным кругом. Для надёжности фиксации предусмотрены пазы и распорные крепления. Тарелка (щит) с регулировочным болтом вкручивается в опорную конструкцию. Остаётся отрегулировать необходимый зазор, для эффективного использования смонтированного оборудования.

Полезные советы

Следует помнить, что установку систем с автоматическим управлением лучше осуществлять на этапе строительно-монтажных работ. В противном случае придётся заново выполнять ремонт после прокладки электрического кабеля и установки выключателя.

При установке в процессе строительных работ, когда установка корпуса производится в процессе прокладки воздуховодов, а вся остальная конструкция монтируется после завершения отделочных работ, отверстие воздуховода необходимо закрыть.
