Аварийный светодиодный светильник — виды и требования пожарной безопасности

Технические мероприятия

Если вы решите все организационные вопросы, тогда можно будет переходить к выбору схемы электроснабжения на строительной площадке. Также вы можете определить место, где будет установлен щит для электроснабжения. Если ваш участок считается отдаленным более чем на 25 метров от линии электропередач, тогда вам необходимо будет установить дополнительную опору.

По правилам электрический щит необходимо установить на территории заявителя. Именно в щите и будет выполняться разветвление электропроводки по всему участку. Чтобы выполнить оптимальное распределение мощности, вам необходимо будет установить силовые провода и подвести их к подъемному механизму.

Сначала система временного освещения может включать в себя всего несколько проекторов. Впоследствии вы сможете расширить свою систему. Если вы желаете изучить виды уличного освещения, тогда следует перейти в соответствующую статью.

Требования к эвакуационному освещению

Многие руководящие работники не придают системе аварийного жизнеобеспечения светом должного внимания.

Требование к ней предъявляются следующие:

  1. Эвакуационное освещение должно включаться в течение секунды после того, как пропадет промышленное электроснабжение. Для этого устанавливаются специальные реле, датчики и другие устройства.
  2. Время работы аварийных светильников должно составлять от 30 минут до 3 часов. Этот показатель зависит от специфики заведения и устанавливается в каждом случае индивидуально. Зоны повышенной опасности могут освещаться в течение всего времени, которое потребуется для устранения неполадок в сети.
  3. Коммуникации, приборы и оборудование должны иметь достаточный запас прочности, чтобы выдержать вибрацию, попадание влаги, открытый огонь, высокую и низкую температуру.
  4. Уровень света, создаваемого системами эвакуационного освещения, должен составлять не менее 5 % от того, который установлен для выполнения повседневных для заведения задач.
  5. Приборы и указатели в обязательном порядке устанавливаются в зданиях выше 6 этажей. Что касается общественных мест, то независимо от высоты строения, они монтируются там, где одновременно находится более 50 человек при наличии естественного света. Если в помещении нет окон, то его обязательно оборудуют аварийной эвакуационной подсветкой.
  6. Там, где имеется риск возникновения пожара, аварий и других чрезвычайных происшествий. При этом система всегда должна находиться во включенном состоянии. Отключение допускается только во внерабочее время для ремонта, обслуживания и проверки, когда на объекте отсутствует персонал или посетители.

Указатель направления движения для экстренного покидания здания

Аварийное освещение котельной требования — Пожарная безопасность

Промышленные сооружения различного типа предполагают создание разного типа освещения

Причем здесь большое внимание уделяется организации рабочего и аварийного варианта подсветки. В сегодняшней статье мы рассмотрим, каким образом следует формировать аварийное (экстренное, запасное) освещение в котельной. Поскольку данное помещение относится к производственным сооружениям, то здесь имеются совершенно иные требования и нормы, чем для жилых комнат

Здесь необходимо четко придерживаться имеющих норм и рекомендация, а также провести определенный расчет, чтобы создать качественное аварийное освещение в котельной

Поскольку данное помещение относится к производственным сооружениям, то здесь имеются совершенно иные требования и нормы, чем для жилых комнат. Здесь необходимо четко придерживаться имеющих норм и рекомендация, а также провести определенный расчет, чтобы создать качественное аварийное освещение в котельной.

Аварийное освещение требования пожарной безопасности

Нормативная база для системы аварийного света

Всю информацию о том, какие требования предъявляются к аварийному освещению, можно найти в следующих нормативных документах:

  • ГОСТ IEC 60598-2-22-2012. Здесь идет речь об аварийных светильниках: какие виды могут использоваться, особенности конструкции. В основном в документе описываются частные требования к осветительным приборам.
  • ГОСТ 27900-88. Основной документ, регулирующий типы и конструкцию светильников, используемых в аварийной системе света.
  • СП 52.13330.2016. В этом документе приводится классификация и нормы проектирования аварийного освещения. Здесь можно найти нормативные значения освещенности, цветопередачи и прочих важных параметров.

Стоит отметить, что безопасная работа на производстве также требует решения вопроса об установке надежного молниеотвода.

Все разновидности аварийного освещения по СП

Информация о том, на какие виды делится аварийное освещение, представлена в п. 7.6.1 СП 52.13330.2016. В документе описываются:

  • Эвакуационное освещение. Обеспечивает нужную видимость при нештатных ситуациях, которые привели к отключению от централизованной сети. Это могут быть стихийные бедствия, аварии или пожары.
  • Резервное освещение. Требуется в ситуациях, когда произошло обесточивание основных осветительных приборов. Организуется, чтобы обеспечить условия, позволяющие продолжить работу без нарушения технологии, чтобы обезопасить производство от возникновения аварий.

Не стоит путать аварийное с охранным освещением периметра и помещений

Оно тоже важно в вопросе безопасности объекта, но преследует несколько иные цели

Особенности эвакуационного освещения

Требования к аварийному освещению на путях эвакуации приводятся в п. 7.6.3 СП 52.13330.2016. Здесь есть точный список мест, где нужно предусмотреть свет для безопасной эвакуации. К ним относятся:

  • места, где есть перепады в уровне пола;
  • пересечение коридоров;
  • основной выход/вход в здание;
  • медицинский кабинет;
  • в зоне расположения плана эвакуации;
  • места расположения огнетушителей;
  • в каждом месте, где меняется направление пути.

Антипаническое освещение, согласно п. 7.6.4 СП 52.13330.2016, организуется при площади помещения более 60 м2 и одновременном нахождении в нем более 30 человек. В таблице 7.28 указанного документа можно найти требования, предъявляемые к системе эвакуационного света:

  • норму освещенности;
  • порядок включения;
  • продолжительность работы;
  • предельную равномерность освещенности.

Перечисленные параметры будут несколько отличаться для разных мест на объекте.

Особенности резервного освещения

Все важные требования к резервной системе света приводятся в п. 7.6.6 СП 52.13330.2016. Она не может использоваться в качестве эвакуационной. Если же такое решение было принято, то резервный свет должен отвечать всем нормам, которые предъявляются к эвакуационному. В большинстве случаев выполнить такое условие достаточно сложно, поэтому лучше организовывать оба вида освещения отдельно друг от друга.

Какими должны быть светильники для аварийного освещения

В СП 52.13330.2016 содержится и вся необходимая информация по поводу осветительных приборов, используемых в аварийной системе. Список рекомендованных источников приводится в п. 7.6.2 указанного документа. Какие светильники рекомендуется применять для аварийного освещения согласно СП:

  • светодиодные источники света;
  • люминесцентные лампы;
  • разрядные лампы высокого давления, но только если они будут мгновенно включаться и быстро зажигаться после непродолжительного отключения.

Лампы накаливания не рекомендованы специалистами, их применяют, только если нельзя прибегнуть к другим вариантам.

Все элементы (лампа, блок, батарея питания и контрольные приборы) обязательно располагаются либо внутри светильника, либо рядом с ним в пределах 500 мм). Важный нюанс – у аварийных светильников должен быть индикатор, который указывает на работу в конкретном режиме. Остальные моменты относительно конструкции осветительных приборов подробно описаны в части 6 ГОСТ 27900-88.

Главное требование к светильникам аварийного освещения – индекс цветопередачи (Ra) не менее 40. Еще один важный момент – необходимо ограничить слепящий эффект осветительных приборов. Согласно п. 7.6.7 СП 52.13330.2016, для этого должны соблюдаться установленные нормы для величины силы света. Они приводятся в таблице указанного свода правил. На рисунках представлена схема ограничения слепящего действия.

Как сделать аварийное освещение варианты

Задумываться об установке аварийного оборудования необходимо еще на стадии проектирования.  На схемах для обозначения этого типа оборудования используется маркировка в виде буква «А».

Как вариант, можно изначально выбрать тип светильников, оборудованных БАПами. Таким образом, в случае аварии будет включаться лишь один модуль, выдавая не 100, а 10-15% освещения. В этом случае большое значение имеет местоположение светильников и равноудаленность их друг от друга.

В качестве модуля могут использоваться как светодиоды, так и лампы высокого давления.

Сами БАПы выпускаются в виде встроенного и внешнего оборудования. Первый тип монтируется между драйвером и подключается к одиночному модулю. Второй применяется при модернизации уже установленного рабочего освещения. Он подсоединяется непосредственно к источнику питания и проецирует напряжение в 220 В, таким образом, обеспечивая 100%-ый светопоток.

Техники чаще всего выбирают второй способ, так как он обладает рядом преимуществ:

  • малые временные затраты на модернизацию (не требует разбора оборудования);
  • меньшее число светоточек за счет более высокой мощности их работы (при этом все показатели соответствуют нормам);
  • экономия финансовых затрат на оборудование и установку (разница может составлять 35-40%);
  • подключение сразу нескольких приборов к одному БАП.

В последнем случае при использовании мощного аккумулятора можно подключить аварийные светильники, находящиеся на расстоянии до 200 метров, например, используемые на внешних стенах здания.

Централизованное аварийное освещение

Централизованная система – одно из самых технологичных и современных решений. Она часто применяется в больших по площади помещениях: торговых центрах, залах аэропорта, офисных зданиях.

Для работы подобной системы нецелесообразно применение встроенных БАП, поэтому чаще всего источники питания монтируются отдельно и подсоединяются сразу к нескольким светоточкам. Тестирование же производится с помощью специального устройства-контроллера с непосредственным участием 2-ух человек.

Данное решение имеет свои достоинства:

  1. Автоматизированный режим тестирования с фиксацией результата в памяти контроллера.
  2. Высокая надежность.
  3. Экономичность в сравнении с оборудованием каждого светильника отдельным аккумулятором.
  4. Более долгий срок эксплуатации централизованного БАП (до 12 лет).
  5. Возможность подключения к аварийному освещению пожарной автоматики.
  6. Управление с одного пульта.
  7. Возможности модернизации уже установленной системы.

Выбор варианта освещения зависит от площади, количества приборов освещения и световых указателей.

Как создать аварийное освещение на объекте

Для реализации аварийного освещения производственных помещений необходима предварительная подготовка проектных расчетов с выбором светотехники, типом аварийного питания и поэтапными монтажными работами. Все стадии должны быть выполнены в соответствии с правилами и согласованы соответствующими органами.

Состав проекта САО

Перед началом проектировочных работ проводится сбор исходных данных по указанному объекту:

  • чертеж здания;
  • план помещений с нанесенными на него опасными производственными объектами и маршрутами эвакуации;
  • электрическая и принципиальная схема электроснабжения здания и основного освещения;
  • особенности функционирования помещений здания;
  • описание производственной деятельности объекта.

Проект системы аварийного освещения состоит из:

  1. пояснительная записка – общее описание работы и состава САО;
  2. расчет выбора оборудования и его установки;
  3. планы (чертежи), на которых указан общий план здания с:
    • место установки светильников;
    • трасса прокладки питающих (силовых) линий;
    • трасса прохождения data-кабеля;
    • источник питания/резервного электроснабжения;
    • система управления;
    • система мониторинга.
  1. Спецификация по каждой системе;
  2. адресный список (при проектировании системы управления освещением с цифровой адресацией);
  3. план технического обслуживания;
  4. руководство по эксплуатации.

Выбор светотехники

Для проведения расчета светотехники проектировщиком проводится анализ исходных материалов и составляется предварительный план САО. Такой расчет позволяет выбрать следующие технические характеристики:

  • конструкция светильника;
  • источник света;
  • световой поток;
  • потребляемая мощность.

На выбор системы электроснабжения САО и её параметров влияют:

  • площадь объекта и, как следствие, общее количество ОП и их суммарная мощность;
  • эксплуатационный режим объекта влияет на наличие резервного освещения и время работы САО;
  • наличие открытых площадок и вытяжных систем (антипаническое освещение);
  • классификация потенциально возможного пожара и мест с повышенной пожарной опасностью;
  • существующая САО (возможность подключения с учетом её расширения);
  • архитектурные решения (дизайн ОП).

По окончании выбора оборудования САО проводится проверочный расчёт освещения.

Система управления и мониторинга

Мониторингу подлежит следующее оборудование:

  • аккумуляторная батарея и её уровень заряда;
  • переключатель аварийного освещения и его исправное состояние;
  • работоспособность аварийных ОП;
  • исправное состояние кабельных линий.

Монтаж с дальнейшей эксплуатацией

Монтаж САО на небольших объектах возможно провести с помощью обученного электромонтера, в то время как на крупных объектах стоит обратиться к специализированным организациям.

Обученный, специализированный на САО персонал проведет полный монтаж системы с учетом проекта и нормированных правил, а также его обслуживание при эксплуатации.

Ответ:

В соответствии с п.7.6.1 СП 52.13330.2016 “Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*”аварийное освещение подразделяется на эвакуационное и резервное. Эвакуационное освещение подразделяется на освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное антипатическое освещение (рисунок 7.1).

Эвакуационное освещение – вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса.

Освещение путей эвакуации – вид эвакуационного освещения для надежного определения и безопасного использования путей эвакуации.

Антипаническое освещение – вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации.

Освещение зон повышенной опасности – вид эвакуационного освещения для безопасного завершения потенциально опасного рабочего процесса.

Пункт 7.6.4 СП 52.13330.2016 устанавливает, что антипатическое освещение направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации и его следует предусматривать в больших помещениях площадью более 60 м при одновременном нахождении в нем 30 и более человек.

Пункт 7.6.5 СП 52.13330.2016 определяет, что эвакуационное освещение зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Светильники с аккумуляторами

В светильниках с аккумуляторами периодическую проверку требуют не только лампы, но и непосредственно аккумулятор (АКБ).

Независимо от типа исполнения АКБ (литий – кадмиевые/ионные) каждые полгода необходимо проводить замер его емкости. Результаты проверки оформляются актом. АКБ с показателями ниже нормативных значений не допускаются к эксплуатации и должны быть заменены.

Аккумуляторные батареи (АКБ)

Срок службы аккумулятора составляет 3-4 года. Соответственно, в целях предотвращения аварийных ситуаций, необходима его замена по истечении срока службы.

Рекомендуется устаревшие АКБ сдавать на переработку, в крайнем случае – выбросить в мусорный контейнер.

Популярные модели

  1. Модель: SKAT LT-2330 LED Li-Ion

SKAT LT-2330 LED Li-Ion

Технические характеристики SKAT LT-2330 LED Li-Ion:

Технические характеристики SKAT LT-2330 LED Li-Ion

  1. Модель: SKAT LT-301200 LED Li-ion

SKAT LT-301200 LED Li-ion

Технические характеристики SKAT LT-301200 LED Li-ion:

Технические характеристики SKAT LT-301200 LED Li-ion

  1. Модель: RAPAN LT-30 Li-ion

RAPAN LT-30 Li-ion

Технические характеристики RAPAN LT-30 Li-ion:

Технические характеристики RAPAN LT-30 Li-ion

Рассмотренные модели представлены на рынке компанией «Бастион» (https://bast.ru), также каждый светильник выполнен в модификации от 30 до 90 led элементов.

Как сделать аварийное освещение — варианты

Как же из светильника рабочего освещения сделать аварийный? Например вы проектируете и расставляете рабочее освещение согласно вашего помещения как на рисунке ниже.

Так вот, изначально можно заложить такие светильники, которые уже будут оборудованы блоками аварийного питания. И этими самыми блоками при аварии будет включаться только один из модулей Led подсветки, а не все сразу.

То есть, при экстренной ситуации он будет выдавать не 100% светового потока, а всего лишь 10-15%. Главное правильно расставить и обеспечить требуемую освещенность на путях эвакуации не ниже нормируемой.

Блоки аварийного питания могут быть:

встраиваемыми

Они устанавливаются между драйвером и светодиодным модулем.

универсальными или внешними

Тут применяется второй вариант авар. света. Внешние подключают, если вы модернизируете уже смонтированное освещение, когда изначально было закуплено или спроектировано не то что нужно.

Данный блок подсоединяется не к какому-то одиночному Led модулю, а непосредственно к драйверу. И в аварийной ситуации выдает напряжение 220В. При этом светильник работает на все 100% своей мощности.

Какие преимущества у второго варианта?

экономия времени модернизации

Не нужно лезть в корпус, разбираться со схемой, возиться с паяльником и т.п.

уменьшение количества аварийных светоточек

Так как здесь светильник будет выдавать 100% своего светового потока, можно существенно сократить их общее число и при этом соблюсти требования норм.

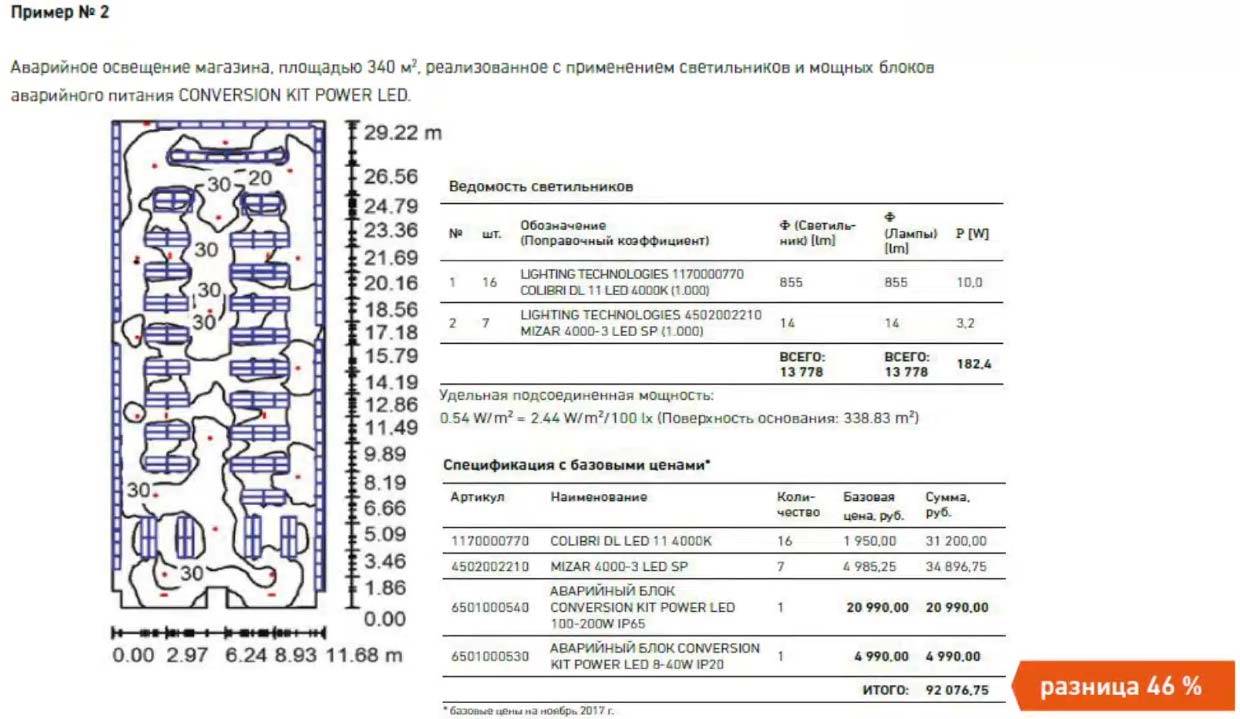

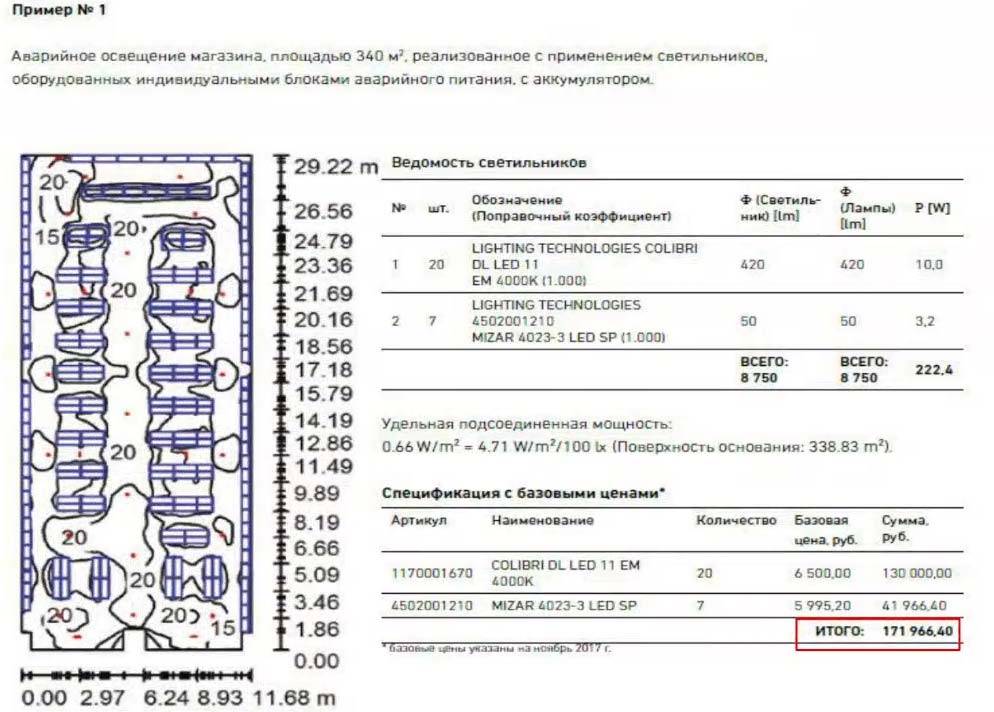

Отсюда же вытекает существенная экономия. Вот реальный расчет затрат при использовании светильников со встроенными блоками аварийного питания (БАП) и внешними.

1 of 2

Как видите, во втором случае идет прямая экономия в деньгах почти на 50%.

возможность подключения к одному блоку сразу нескольких светильников

Например от такой модели как Conversion Kit Power Led, можно запитать несколько светодиодных ламп общей мощностью до 40Вт. Максимальная допустимая удаленность светильников от такого БАП будет 200м.

Есть и более мощные модели 120-200Вт. Они могут идти сразу собранными в боксе с защитой IP65. Вес аккумуляторов мощных БАП составляет примерно 1,5кг.

возможность подключать светильники и знаки на улице

По требованиям безопасности, эвакуационные выходы должны быть обеспечены соответствующими указателями и снаружи здания, т.е. на улице. Проблема в том, что на сегодняшний день нет таких компактных АКБ (даже феррополимерные не спасают), которые нормально работали бы при наших зимах и температурах минус 20-30 градусов.

А с выносными блоками все решаемо. Его устанавливаете внутри, в теплом помещении, а знак вывешиваете снаружи.

Характеристики аварийных светильников

Светильник аварийного освещения все чаще изготавливается на основе светодиодов, что позволяет экономить электроэнергию на случай внештатной ситуации. Среди прочих достоинств необходимо отметить:

эксплуатационные сроки от 30 тыс

часов;
низкий уровень потребления такими лампами электроэнергии, возможность работы на аккумуляторе;
отсутствие слепящего эффекта, подобные светильники дают мягкий, но довольно яркий свет, что важно для эвакуационных выходов;
ЛЕД лампы экологически безопасны, они не оказывают негативного влияния на зрение;
световые системы на диодах защищены от перегрева, они могут эксплуатироваться в самых сложных условиях;
большой модельный ряд, возможность изготовления стандартных прожекторов и ламп, линеек, подсветки для ступеней и выходов.. Светодиодный аварийный светильник с аккумулятором

Светодиодный аварийный светильник с аккумулятором

Согласно принятым нормам, светодиодный аварийный светильник может использоваться в следующих ситуациях:

Около аварийных, эвакуационных выходов, основных входных групп, на лестничных площадках

Размещение таких светильников должно не только четко указывать на выход, но и обеспечивать необходимое точечное освещение участка.
Около знаков безопасности, эвакуационных схем, информационных табличек, подсвечивая важную информацию и акцентируя внимание на необходимых элементах безопасности.
В местах изменения направления для эвакуации, вдоль стен, определяя направление движения, в точках пересечения коридоров.

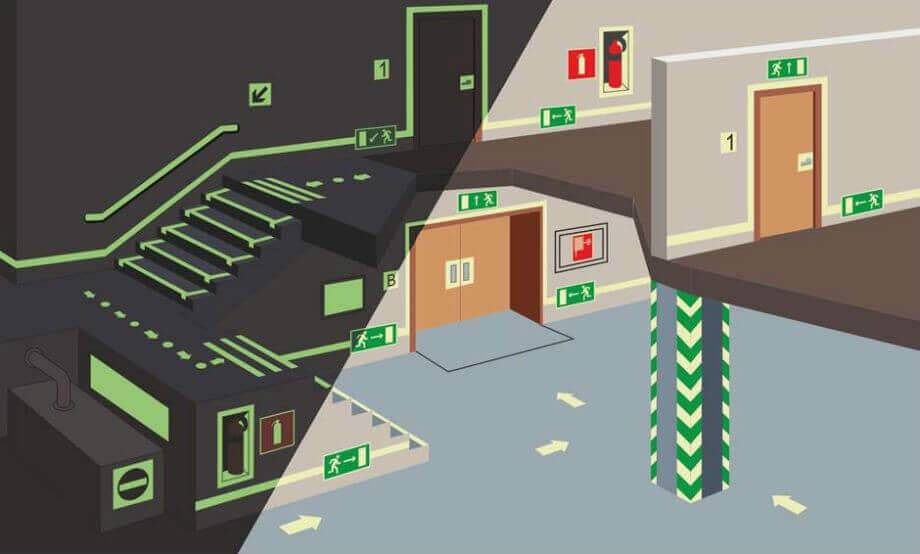

В точках, где находятся противопожарные щиты.. Схема размещения светильников аварийного освещения

Схема размещения светильников аварийного освещения

При выборе аварийных светодиодных светильников надо учитывать, что ЛЕД светильники должны соответствовать следующим характеристикам: автономность, экономный расход электроэнергии, прочность и надежность, отсутствие слепящего света.

Светодиодные светильники для аварийных систем должны «уметь» работать автономно. Для этого используются аккумуляторные батареи, которые включают лампы в автоматическом режиме при отключении основных систем питания

Это очень важно, так как обычные прожекторы и лампы накаливания электричество расходуют быстро, то есть время их автономной работы крайне малое

LED лампы очень легко монтируются, нет необходимости в дополнительных системах крепежа. Корпуса ламп прочные и надежные, защищены от пыли и влаги, многие модели можно располагать на улице, например, указатели выхода.

Большой срок службы и простое обслуживание делают аварийные указатели лучшим вариантом для различных учреждений. Они не требуют частого обслуживания и регулярной замены ламп, средний срок эксплуатации составляет от 30 тыс. часов до 50 тыс. часов, техническое обслуживание часто заключается в проверке заряда аккумулятора.

Классификация аварийного освещения

Аварийное освещение классифицируется (СП 52.13330.2016 п.7.6.1) по следующей схеме

Классификация аварийного освещения

Резервное

Аварийное резервное освещение (СП 52.13330.2016 п.7.6.6) наглядно выделено отдельной ветвью и несет в себе иную, от эвакуационного освещения, функцию. Это замена основного(рабочего) освещения, при выходе последнего из строя или при его плановом отключении (например, проведение периодичных ремонтных работ).

Продолжительность работы резервной линии не ограничена, т.е. она функционирует до момента восстановления работоспособного состояния основной линии. Поэтому технические и эксплуатационные характеристики резерва выстраиваются на ровне с рабочими.

Рабочая и резервная линия получают питание от двух независимых друг от друга источников питания, а остальная «цепь освещения» общая. Принцип действия такой схемы прост: при гашении основной линии автоматически включается резервный источник, который подает напряжение на те же светильники, что и основной. Реализовывать резервное освещение на отдельных источниках освещения нецелесообразно и не выгодно.

При этом его наличие не исключает установку устройств эвакуационного освещения.

Наличие резервного освещения необходимо в местах непрерывного производства – заводы, вокзалы, аэропорты, больницы. Однако оно является обязательным для детских садов и школ и не зависит от количества людей, находящихся в здании.

Эвакуационное

Аварийное эвакуационное освещение состоит из освещения зон повышенной опасности и путей эвакуации с учетом системы их указания.

Освещение зон повышенной опасности (СП 52.13330.2016 п.7.6.5) защищает персонал от опасностей при работе на высоте и со специализированным транспортом (зона погрузочно-разгрузочных механизмов, не огражденные площадки) и технологическими процессами (заводские станки, резервуары с химическими жидкостями, открытые токопроводящие части).

В случае, когда в указанной зоне невозможно прекратить производственный процесс, освещение реализуется в одной схеме с резервным.

Освещения зоны повышенной опасности (непрерывное производство)

Задача освещения путей эвакуации (СП 52.13330.2016 п.7.6.3) – безопасная эвакуации людей. Приборы эвакуационных путей располагаются по всему пути следования, от первого выхода с места работы/проживания до выхода из здания.

Светильники и указатели имеют подсветку со схематичными, читаемыми информационными знаками (направляющая стрелка, аптечный крест, пожарный кран).

Освещения эвакуационного пути

Антипаническое

Задача антипанического освещения (СП 52.13330.2016 п.7.6.4) – минимизировать паническое состояние среди людей в случае аварии и обеспечить видимость эвакуационных указателей из любой точки.

Читаемость информационных указателей и гарантированная освещенность помогают сонаправить действия людей к месту эвакуации без наступления панического состояния.

Обязательно устанавливается в помещениях и на открытых площадках площадью более 60 кв.м., а также когда план эвакуации с места затруднителен.

Условия функционирования антипанического освещения

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

  • гибель, травмирование или отравление людей;
  • взрыв, пожар, длительное нарушение технологического процесса;
  • утечку токсических и радиоактивных веществ в окружающую среду;
  • нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

  • над каждым эвакуационным выходом;
  • на путях эвакуации, однозначно указывая направления эвакуации;
  • для обозначения поста медицинской помощи;
  • для обозначения мест размещения первичных средств пожаротушения;
  • для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Список инструментов и принадлежностей, материалов для монтажа

Список инструментов и принадлежностей, материалов необходимых для проведения работ по монтажу наружного освещения указывается в проектной документации. Перечислим основные требуемые позиции.

Инструменты и принадлежности:

  • для рытья траншеи: кирка, штыковая и шуфельная лопата;
  • ручной инструмент: круглые и плоские клещи, набор отверток, плоскогубцы, монтерский нож, индикаторная отвертка, щипцы для обрезания и зачистки концов кабеля и изоляции, паяльник;
  • электроинструмент – дрель;
  • расходные материалы: набор сверл для дрели (универсальные и победитовые), материал для паяния.

Набор инструментов и принадлежностей

Материалы:

  • Трехжильный кабель. Выбор сечения кабеля определен порядком, прописанным в правилах устройства электроустановок (ПУЭ).
  • Бронированный кабель при укладке без защитной трубы.
  • Защитная полиэтиленовая труба для технических цепей (гофрированная, гладкая, двустенная).
  • Коммутационная аппаратура: выключатель, контактор с нормально открытыми контактами, автоматы защиты, переключатель.
  • Датчики при необходимости: фотореле и датчик освещенности (фотоэлемент), датчик движения.
  • Светильники и лампы.

Выбранные материалы должны гарантировать безопасность и соответствовать своему назначению.

Подключение светильников на территории

Подключение осветительного прибора к питающей его кабельной линии, проложенной в земле, проводится в указанной последовательности:

  • отключить автомат в щите управления – обесточить линию.
  • концы от кабельных линий заводятся в распределительный короб, который обладает высокими свойствами герметизации.
  • Щипцами для очистки кабеля от изоляции зачистите концы жил.
  • Соедините равнозначные жилы одним из способов:

Сварка проводов

Прессовка проводов

Пайка проводов

Болтовое соединение проводов

Клеммное соединение проводов

Виды скруток проводов

  • изолируйте место соединения проводов.
  • проверьте мультиметром целостность собранной схемы.
  • подать напряжение в линию. Провести необходимые замеры.

ОСОБЕННОСТИ ИСПОЛЬЗОВАНИЯ В СОСТАВЕ СИСТЕМ ВИДЕОНАБЛЮДЕНИЯ

Охранное освещение – обязательный компонент систем видеонаблюдения. Оно создает достаточные для видеозаписи происходящего условия освещенности, чтобы можно было различить происходящее, обнаружить нарушителей.

Чаще всего управление охранным освещением, сигнализацией и системами видеонаблюдения осуществляется из одного центра, а работа оборудования синхронизируется.

Некоторые производители электротехнической продукции выпускают готовые системы, которые устанавливаются на объекте, решая вопрос охраны комплексно:

  • светильники объединяются в группы с кольцевой структурой построения линии;
  • есть функция плавной регулировки интенсивности светового потока;
  • имеется внутренний контроль осветительного прибора на отказ, защита от грозы, короткого замыкания;
  • предусмотрена возможность управления светильниками как по отдельности, так и целыми группами;
  • драйвера светильников и прожекторов делаются с многоступенчатой системой защиты от скачков напряжения;
  • при отказе отдельных элементов все оборудование переходит в автономный режим работы.

Нормы уровня освещенности в зоне действия видео и телекамер устанавливаются стандартами СНиП, интенсивность светового потока измеряются люксметром. Освещение должно иметь спектральную чувствительность, аналогичную свойствам зрения человека.

Заключение

Все требования и предостережения не бывают лишними. Предупрежден — вооружен.

Правила, требования и ГОСТы по аварийному освещению смоделированы под непредвиденные ситуации. Учитывая то, что внештатные ситуации могут наступить мгновенно, без оставления времени на подготовку защиты от них, жизни многих из тех, кто может быть застигнут на рабочем месте, будут спасены именно заблаговременным приготовлением к якобы мнимой опасности. Надо быть готовым к принятию катастрофы, чтобы смягчить ее последствия. И пусть траты на организацию аварийного освещения достаточно большие, а его содержание требует дополнительных затрат, следует помнить, что сохранение человеческих жизней всегда должно быть в приоритете.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
