Сортамент чугунных труб для водопроводных сетей
Трубы, изготовленные методом центробежного литья и полунепрерывного процесса производства, предназначаются для водонапорных и канализационных сетей. По стандартам ГОСТ 9583-75 чугунные трубы подразделяются на три подгруппы, отличающиеся толщиной стенки:
- ЛА – от 6,7мм до 22,5мм;
- А – от 7,4мм до 28,4мм;
- Б – от 8мм до 27мм.
Условный проход напорных чугунных труб варьирует от 65мм до 1000мм, о чем свидетельствуют соответствующие таблицы.
Длина чугунных труб варьирует в зависимости от диаметра изделия и составляет от двух метров до десяти, при этом наиболее распространенными являются 4, 5, и 6-метровые изделия. Нормативами оговаривается, что для напорных водопроводных сетей разрешается использовать только раструбные чугунные трубы.
Соединительные части из чугуна изготавливаются методом литья в песчаные формы, в соответствии с требованиями ГОСТ 5525-88. Они предназначаются для стыковки труб в местах поворота и разветвления сетей, а также при переходе с одного диаметра на другой. Фасонные изделия представлены:
- тройниками;
- крестовинами;
- выпусками;
- коленами;
- отводами;
- переходами;
- патрубками;
- муфтами;
- заглушками;
- седелками;
- подставками.
Полиэтиленовые
Полиэтилен — самый дешевый и распространенный из промышленно производящихся пластиков. Среди прочего, он применяется для производства напорной трубы для наружного водоснабжения.
На фото — трубы для водоснабжения PE (полиэтиленовые)
Нормативная документация и размеры
Характеристики труб для водоснабжения из полиэтилена регламентируются ГОСТ 18599-2001. Он предусматривает размеры от 10 до 2000 миллиметров.
Преимущества
- Долговечность (не менее 50 лет);
- Крайне низкое гидравлическое сопротивление. Стенки водопровода идеально гладкие и остаются такими весь период эксплуатации;
- Полное отсутствие отложений. Полиэтилен — материал с очень низкими адгезивными качествами;
- Эластичность, сохраняющаяся при отрицательных температурах. Если уложить трубы для водоснабжения в землю, то они не будут повреждены при подвижках грунта и даже при замерзании воды в водопроводе: тот растянется и вернется к первоначальному размеру при оттаивании.
Полиэтиленовые магистраль и ввод водоснабжения
Недостатки
Ограниченная термостойкость (до 40°С с возможностью кратковременного нагрева до 65 градусов).
Способы монтажа
| Изображение | Описание |
Компрессионные соединители | Компрессионные фитинги с эластичными уплотнителями. |

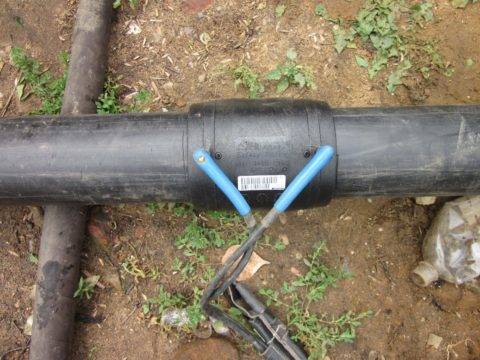

Монтаж электромуфтового фитинга | Электросварные муфтовые фитинги. Заложенная в фитинг нагревательная спираль при подаче тока надежно сплавляет его с трубой. Параметры тока и продолжительность нагрева, автоматический сварочник считывает из штрих-кода фитинга, что исключает ошибки при монтаже. |
Стыковая сварка магистрального водопровода | Стыковая сварка: торцы труб оплавляются и прижимаются друг к другу с усилием в 1,5 кгс/см2. |
Области применения
- Магистральные водопроводы;
- Дачные водопроводы и системы полива;
- Вводы водоснабжения;
- Реконструкция старых магистралей водоснабжения.
Реконструкция изношенного водопровода
Труба, произведенная из стали
В настоящее время такой вид водопроводов и канализаций очень часто применяют при подводе холодной воды за счет того что произвести экономию в строительных аспектах. Но все же в итоге множества попыток заменить чугунную трубу стальной было много поражений, а все из-за того что сталь не имеет таких хороших качеств по отношению устойчивость к коррозии (даже если с внешней стороны они проходят обработку битумом), если на внешней стороне коррозия отсутствует, то внутри она обязательно появится.
То есть при применении стальной трубы ее нужно будет менять как минимум раз в десятилетие, иначе аварий водопровода просто не избежать. Чугунная же труба таких проблем не имеет за счет своей долговечности.
Чугун или сталь
Те, кто был в подвалах Петергофа, наверняка обратил внимание на массивные трубы, снабжающие водой его знаменитые фонтаны. Это один из старейших функционирующих до нашего времени чугунных водопроводов
Он строился на века; при этом строители царской резиденции, прямо скажем, не особенно считались с затратами.
Во второй половине прошлого века на первое место вышла экономическая целесообразность. В самом деле, зачем строить водопровод с полуторавековым ресурсом, если уже через 40 лет район города будет расширяться и перестраиваться с прокладкой новых магистралей?
Именно тогда получили массовое распространение стальные магистральные водопроводы – сравнительно дешевые и, главное, куда более технологичные в плане монтажа.
Последствия экономии вполне предсказуемы и ощущаются до сих пор:
Ресурс уложенной в грунт трубы, несмотря на гидроизоляционные мероприятия, редко превышает 30-40 лет. По прошествии этого времени многочисленные свищи в ней делают объем потерь питьевой воды неприемлемым.
Так выглядит внутри старый стальной водопровод.
А как на этом унылом фоне выглядит чугун?
- При должном качестве внешней гидроизоляции реальный срок службы уложенной в грунт трубы составляет не меньше века.
- Трубопровод практически не зарастает изнутри.
Чугунный водопровод в подвалах Петергофа.
Единственная проблема чугунного водопровода – большая чувствительность к подвижкам грунта: там, где стальная труба слегка деформируется, чугунная лопнет.
Что же такое чугун?
Данный материал является довольно хрупким. Так же следует отметить, что чугун сам по себе является железом, в котором присутствует большое количество углерода. Что касается ценовой политики, то если сравнить данный материал, например со сталью, то он окажется намного дешевле, а так же его положительной стороной можно считать то, что чугун не подвергается появлению коррозии.
Но как, же получается, что чугун довольно хрупкий материал, а его используют для положения трубного водопровода, он, же счет давления может разрушиться. Но нет, а все из-за того что именно трубы производят не из стандартного чугуна, а из его полнейшей модификации, то есть с применением в составе графита и магния. То есть если в состав чугуна добавить два данных элемента то он: уже не является хрупким материалом; при переформировке формы не дает возможности появления трещин; хорошо переносит атмосферный кислород.
водопроводные чугунные трубы с отверстиями
Форма
По форме водопроводные конструкции производят практически идентичными тем, что изготавливаются для канализации. Для того что бы чугунная труба в период эксплуатации не была подвержена коррозии в отношении нее применяется битумное покрытие. В основном такие трубы производятся диаметром до 300 миллиметров.
Соединение
Соединение данного вида изделий происходим практически, так же как и других видов, но есть единственное различие: чугунные трубы которые используются для водопроводов и канализаций должны выдерживать большую нагрузку и давление на них. То есть при соединении в выход отверстия монтируется следующая часть. После этого при помощи специальной чеканки они уплотняются между собой и обрабатываются промасленным волокном.
Чеканка используется для того что обеспечить дальнейшую хорошую герметичность, но если такое соединение в дальнейшем перед установкой не пройдет необходимую обработку, то есть вариант появления микроскопических смещений которые могут разрушить герметическое уплотнение. Для того что бы такого ни случилось нужно место стыка обработать свинцом в расплавленном виде или раствором цемента.
водопроводные чугунные трубы диаметр
Использование
Водопроводные трубные конструкции из чугуна в основном применяют для провода холодной воды к домам. Что же касается одиночного подвода в квартиру, то таких труб уже практически нигде и не повстречать. Данная конструкция закладывается на относительно большую глубину (с теплотрассами поступают по иному их помещают в железный короб, а затем на минимальной глубине размещают в земле).
За счет этого цена водопровода значительно снижается, но при движении грунта трубы тоже дают сдвиг и приключаются многие неполадки связанные с подачей воды или, же прорывом. Если происходил прорыв, то идя по улице можно увидеть, как из земли струится фонтан питьевой воды.
чугунные трубы водопроводные размеры
Преимущества изделий из чугуна
Характеристики безнапорных и напорных материалов практически одинаковые:
- – гарантированный срок эксплуатации 80 лет;
- – самый маленький процент аварий трубопроводов, если сравнивать с любым другим материалом;
- – неизменность характеристик транспортируемой среды, в том числе и питьевой воды;
- – высокие показатели пластичности, устойчивости к механическим воздействиям (ударам) и износу;
- – устойчивость к гидравлическим ударам достигает 550 Н/мм²;
- – высокие шумоизоляционные показатели;
- – возможность укладки на глубину до 10-и метров;
- – способность выдерживать температуру до -60°С;
- – быстрый и несложный монтаж, возможность уложить по дуге без применения соединительных элементов;
- – низкие затраты на монтаж и обслуживание;
- – возможность полностью утилизировать.
Все вышеперечисленные качества, размеры, наличие или отсутствие антикоррозийного покрытия определяют применение:
- – напорные и безнапорные системы канализации в быту и промышленности (монтаж стояков, лежневок, выпусков, коллекторов);
- – напорные трубопроводы больших размеров для водоснабжения поселков, кварталов и микрорайонов в городах;
- – наружные отопительные сети с температурой до +150°С;
- – трубопроводы для транспортировки нефтепродуктов;
- – пожарные и мелиорационные трубопроводы;
- – установки для опреснения морской воды;
- – сваи с бетонным наполнением для фундаментов;
- – отводные каналы в сельском хозяйстве (на фермах);
- – трубопроводы для отвода подземных и атмосферных вод;
- – обсадные элементы в глубинных скважинах.
Стандарты чугунных труб
Вес, диаметр и прочие размеры чугунных канализационных труб, а так же другие требования прописаны в стандартах ГОСТ «Трубы канализационные чугунные и фасонные части к ним» — 6942-98 и 9583-75.
Первая статья прописывает требования к трубам бытового назначения – 50, 100 и 150 мм в диаметре, а вторая требования к напорным изделиям диаметром до 2000 мм.
Бытовые изделия:
- производятся с раструбами; безраструбные изделия могут изготавливаться только по согласованию с заказчиком;
- ГОСТ регламентирует все диаметры: внутренние, наружные, диаметр раструба;
- длинна, согласно правилам, может быть равной 750, 1000, 1250, 2000, 2100 и 2200 миллиметров;
- диаметр не может колебаться более чем на 0,2 мм, а длина более чем на 0,9%;
- не допускается наличие каких-либо внешних дефектов;
- края любого из торцов могут быть сглажены или округлены;
- чугунные трубы поставляются потребителю только после нанесения антикоррозийного покрытия на внутреннюю и внешнюю поверхность;
- в производстве соблюдаются диаметры 50, 100 и 150 мм.
Напорные трубы
Особенности согласно ГОСТ:
- мерная длина труб может быть в пределах от 2 до 10 метров с шагом в один метр;
- согласно стандартам ГОСТ напорные изделия проходят обязательную гидравлическую проверку под давлением 20 кгс/см2;
- антикоррозийное покрытие таких труб должно быть одобрено министерством здравоохранения;
- диаметр изделий может быть от 65 до 2000 мм.
Монтаж чугунных труб
Общие правила, по которым производится монтаж канализации на улице (обычно используют трубы диаметром 100-150 мм) и в доме (для разводки подойдет труба 50 мм), ремонт и демонтаж — для всех труб одинаковы.
Нужно обращать внимание на глубину промерзания грунта, выдерживать уклоны, избегать большого количества загибов и поворотов, в случае необходимости – утеплить. Врезка в чугун производится с помощью болгарки. Перейдем сразу к особенностям монтажа чугунных изделий
Перейдем сразу к особенностям монтажа чугунных изделий.
Стыкование посредством раструба:
хвостовая часть трубы вставляется в раструб (расширение) предыдущего звена; образовавшийся зазор нужно заделать специальной паклей, используя для трамбовки деревянный или резиновый молоток; оставшееся пространство заливают раствором или серой; учитывая вес изделия, под трубопровод лучше ставить подставки до полного застывания стыков; чтобы организовать повороты или ответвления используют уголки и тройники из той же марки чугуна; врезка чугунной трубы в стену или фундамент должна производиться с максимальной осторожностью, учитывая хрупкость металла;
Безраструбное соединение:
Под влиянием прогресса у чугунных изделий появилась новая модификация, из которой монтируется безраструбная чугунная канализация. Трубы всех диаметров (50, 100, 150 мм) надежно соединяются с помощью хомутов из нержавеющей стали.
- монтаж трубопровода производится встык с помощью хомутов, которыми притягивается устойчивый к агрессивной среде резиновый манжет;
- манжет затягивается болтами;
- для транспортировки стоков под давлением стык дополнительно нужно заделать специальным обжимным манжетой;
- учитывая вес чугуна, не допускаются провисания трубопровода.
Стоит отметить, что ремонт и демонтаж чугунной канализации вам вряд ли понадобятся, ведь служит чугун очень долго. Но, если вам все же понадобилось проводить подобные манипуляции, следуйте следующим правилам:
- Ремонт и демонтаж выполняется с применением лишь резиновых или деревянных инструментов, чтобы не расколоть трубу.
- Ремонт чугунных изделий производится с помощью тех же материалов, что и их стыковка: раствор, сера, манжеты, хомуты.
trubypro.ru
Технические характеристики чугунных труб
ЧНР — чугунная напорная раструбная послужила прототипом легких полимерных аналогов. Несмотря на все достоинства современных материалов, чугун обладает рядом свойств, которые делают его востребованным и незаменимым на некоторых подземных участках водопровода.
ЧНР водопроводная не однородна по материалу, как это может показаться из-за битумного черного покрытия. Соединительные части (раструбы) отливаются в песчаных формах из серого чугуна или кокиля, в то время как ствол ее изготавливается из более прочного сплава. Чугунные водопроводы отвечают следующим эксплуатационным требованиям:
- Незначительный коэффициент линейного растяжения.
- Устойчивость к экстремальному перепаду температур.
- При пожаре не поддерживает горения, не тлеет, не выделяет в атмосферу отравляющих веществ.
- Обладает звукоизоляционными свойствами.
- Длительный срок эксплуатации.
- Прочность, высокая сопротивляемость механическому воздействию.
Требования государственных стандартов более строги к стыковке элементов чугунного водопровода, чем к длине самого изделия. Отклонения от заданных таблицами параметров длины допускаются до 50 см как в большую, так и в меньшую сторону.
Допуски:
- Не более 10% от общего количества штук в партии могут отличаться длиной от норматива трубы с условным проходом до 150 мм. Максимальное отклонение не может превышать 20% предусмотренной нормативом длины.
- 25% длины могут недосчитаться 10% штук с большим внутренним диаметром.
- Переход раструба в цилиндрическое тело выполняется с уклоном или в виде уступа. Предельные показатели отклонения от плоскости составляют не более ±20 мм.
Самый большой недостаток чугунных изделий — это их вес, что предполагает использование при установке тяжелой строительной техники.
Требования
ГОСТ предусматривает использование чугунных труб в водопроводах жилого фонда. К наружной водопроводной сети для учреждений общественного пользования по-прежнему применяются требования СНиП и СанПин, в соответствии с которыми использование металлопластиковых и полипропиленовых труб невозможно, как и медных стояков с малым диаметром.
Для обеспечения питьевой водой животноводческих ферм, промышленных предприятий, в производственном процессе которых необходима вода в больших количествах, могут использоваться только стальные сварные или чугунные подземные конструкции. Внешняя развязка также изготавливается из стали или меди.
В СНиП прописаны нормы испытательного гидравлического давления, оно должно соответствовать при испытании подземных коммуникаций 0,5 МП, или 5 кгс/см². Герметичность соединений внешних водопроводов до установки гидрантов, запорных клапанов и прочего оборудования должна выдержать нагрузку 3 кгс/см² — 0,3 МПа. На месте врезок в систему наружной и подземной части водопровода на время проведения испытаний устанавливаются фланцевые заглушки.
Маркировка труб из чугуна
Маркируются канализационные чугунные трубы так же, как и для водопровода — в полном соответствии с ГОСТ. Для изделий с условным внутренним проходом до 150 мм используется способ литьевого нанесения информации. Для внутреннего рынка маркировка содержит следующие данные :
- товарный знак изготовителя;
- год выпуска;
- условный проход.
Для труб с условным проходом, превышающим 150 мм, предусмотрена возможность нанесения маркировки белой краской посредством трафарета или клише.
Маркировка для экспортной партии устанавливается предприятием-изготовителем в соответствии с требованиями иностранного заказчика. Чаще всего штампы или литье, изготовленные для зарубежного заказчика, содержат такую информацию:
- код страны-изготовителя;
- номер договора;
- класс;
- условный проход (в миллиметрах);
- товарный знак производителя.
Чугунные напорные трубы соответствуют третьему классу точности по ГОСТ 26645- 85, регламентирующему минимальную и максимальную массу изделия с учетом припусков и потерь при проведении механической обработки литых изделий из черных и цветных металлов.
Безраструбная канализация
Трубы и фитинги безраструбного типа, которые используются для нужд канализации с середины прошлого века, имеют гладкие концы и собираются в одно целое с помощью хомутов, изготовленных из высококачественной нержавеющей стали. В хомуты вложены резиновые манжеты, на изготовление которых идёт химически устойчивая резина. Разновидностью соединения безраструбных чугунных труб является использование муфт из эластомера, которые надеваются на концы труб и обжимаются хомутами. Муфта изнутри оснащена ограничителем, который при обжиме хомутом создаёт идеально герметичное соединение.
Безраструбная канализация по типу месторасположения делится на два вида: внутренние канализационные сети и наружные. Внутренние сети – это система вывода стоковых вод внутри здания и доставка их в наружную канализацию, которая состоит из системы, отводящей стоки из зданий и доставляющей их в сточный коллектор.
Как и любым другим строительным материалам, чугуну свойственны достоинства и недостатки. Основным плюсом таких труб является высокая прочность и структура материала, из которого они изготовлены. У них высокая устойчивость к коррозии и агрессивным средам. Экологичность и огнеупорность делают их просто незаменимыми в вопросах воздействия на здоровье человека. Что касается цены, то она невелика, если исходить из соотношения показателей цены и качества.
Из недостатков чугунных труб на первом месте стоит их большой вес. Из-за него при монтаже внутри зданий увеличиваются физические нагрузки, а при прокладывании наружной канализации необходимо использовать специальную технику. Также при монтировании чугунных труб увеличивается трудоёмкость процесса по сравнению с теми же операциями, совершаемыми с полимерными или пластиковыми трубами. Да и времени для монтажа требуется больше.
И всё-таки, взвесив все за и против, можно прийти к логическому выводу по поводу оценки качества труб. Если учитывать характеристики и возможности труб из чугуна, полимеров или пластика, установка первых во внутренних и наружных сливных системах более практична и выгодна. В связи с этим чугунные трубы ещё долгое время будут использоваться как во внутренних, так и в наружных стоковых системах.
Как подключить унитаз к канализационной системе
Наиболее распространенным вариантом установки слива в туалете городской квартиры является соединение унитаза с раструбом. При этом для герметичности и соответствия отвода унитаза по высоте используются резиновые уплотнительные кольца. Помимо кольца, уплотнение унитаза может также выполняться при помощи цементного раствора. Чтобы соединить сантехнический прибор с раструбом, раствор набивается в щель между соединяемыми элементами.
Цементно-песчаное соединение унитаза абсолютно герметичное, однако неразборное. Это следует учитывать при монтаже.
Более сложное соединение предстоит в случае положения унитаза выше раструба из чугуна. Тогда переход потребуется компенсировать отрезком пластикового трубопровода. Для того чтобы выполнить соединение пластикового отрезка с выходом унитаза и раструбом, потребуется выполнить такие действия:
- Нагреть пластиковый переход до температуры 70-80 градусов.
- Надеть размягченный переход на выпуск унитаза.
- Соединить переход с другой стороны с раструбом из чугуна.
- Герметизировать соединение цементным раствором или силиконовой манжетой.
Подключение унитаза к канализации
Такое соединение не прослужит долго, поскольку чугун и пластик имеют разные коэффициенты линейного расширения. Фитинг со временем может дать трещину и потребуется замена элемента.
МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. На каждой трубе указывают: товарный знак или сокращенное наименование предприятия-изготовителя, условный проход в миллиметрах и год отливки.
Маркировка наносится на торцевой поверхности раструба.
5.2. Упаковку, транспортирование, оформление документации и хранение труб производят по ГОСТ 10692-80.
5.3. Транспортирование труб диаметром 65 — 150 мм может производиться пакетами общей массой не более 3 т.
5.4. При перевозке труб длина свисающих концов не должна превышать 25 % длины трубы.
5.5. Хранение труб на складах и строительных площадках должно производиться в штабелях, уложенных на ровных площадках. Нижние и последующие ряды укладываются на деревянные прокладки.
Раструбы в каждом ряду должны быть направлены попеременно в разные стороны.
5.6. При хранении труб высота штабеля не должна превышать 3 м, при этом устанавливаются боковые опоры, предотвращающие самопроизвольное раскатывание труб.
Чугунный трубопровод для отопления
В системах отопления широко используются чугунные ребристые трубы. Специальные ребра увеличивают теплообмен и эффективность системы отопления. Также ребристая чугунная труба применяется для экономайзеров. Экономайзерная деталь иногда используются как отдельный элемент системы отопления, однако чаще всего ее применяют в стационарных котлах. Экономайзерная труба служит в составе регистров – главных приборов отопления.
Чугунная труба для отопления имеет следующие достоинства:
- Компактность;
- Легкость монтажа;
- Устойчивость к коррозии;
- Небольшая стоимость;
- Длительный срок использования.
Чугунные ребристые трубы
Также чугунная труба для отопления имеет некоторые недостатки:
- Большой вес;
- Низкая механическая прочность ребристой поверхности;
- Склонность к засорению пылью.
На концах ребристого трубопровода имеются специальные фланцы или резьба, с помощью которых производится соединение с прочими элементами системы отопления. Это значительно упрощает процесс подключения отопительной системы.
Монтаж и ремонт
Как зачеканить водопроводную чугунную трубу при монтаже? Подлежат ли ремонту трещины и сколы раструбов?
Основная стадия герметизации трубного раструба – его уплотнение каболкой, промасленным органическим волокном. Жгут укладывается в отцентрованное раструбное соединение максимально плотно, после чего дополнительно уплотняется вручную с помощью чеканки и молотка.
Стык мало герметизировать: каболку нужно защитить от биологического разложения, механических повреждений и прочих невзгод.
Как это делается?
Обычным цементом марки 400. Водно-цементная смесь, приготовленная в соотношении 1:9, максимально плотно забивается в раструб и уплотняется чеканкой до тех пор, пока она не начнет отскакивать от цементной пробки. Затем раструб укутывается мокрой ветошью на срок до суток.
Чеканка с заделкой цементным раствором.
Асбестоцементной смесью, приготовленной в пропорции 1:2 с последующим добавлением 10 – 12 объемных процентов воды. Она уплотняется аналогично цементу; волокна асбеста препятствуют возникновению трещин.
- Расширяющимся цементом. В отличие от обычного, он не требует уплотнения.
- Расплавом серы с добавкой 10 – 15% молотого каолина. По понятным причинам залить можно лишь вертикальный или наклонный раструб; как правило, серой сборки герметизируются в заводских условиях.
- Расплавом свинца.
- Наконец, свинец может быть использован для чеканки поверх каболки. Тонкий пруток из мягкого металла плотно заполняет паз, надежно защищая органическое волокно.
Ремонт чугунных труб водопровода возможен лишь при незначительных поперечных или продольных трещинах на удалении от раструба: в этом случае на участок трубопровода накладывается сборный чугунный или стальной хомут с резиновой прокладкой. В прочих случаях (сколы раструбов, продольные трещины значительной протяженности) участок трубопровода заменяется.
Замена фасонины в чугунном водопроводе.
Основные преимущества чугунных труб
Чугун зарекомендовал себя как один из лучших материалов, отвечающий всем санитарным требованиям и обладающий редкими свойствами, необходимыми системам канализации. Трубы изготавливаются из достаточно хрупкого чистого чугуна, плохо переносящего нагрузки на изгиб и на растяжение. Для повышения прочности и ковкости его легируют добавками типа кремния, магния, хрома или титана. Добавление графита даёт возможность чугуну работать на сжатие, поэтому сделанные из него трубы формируют приёмом центробежного литья. Этот метод даёт возможность отливки труб с равномерной толщиной и плотностью стенок.
От воздействия коррозии трубы изолируются битумом как снаружи, так и изнутри. В результате такого покрытия внутри они становятся гладкими, за счёт чего снижается коэффициент трения сточных вод, а наружная поверхность лучше противостоит агрессивному окружению. Чугунные трубы никак не реагируют на жару и холод. Их можно заливать бетоном, исходя из очень малого коэффициента расширения чугуна. Благодаря этому им не нужны никакие компенсаторы.
В отличие от труб, все соединители и прочие дополнительные элементы изготавливают обязательно из ковкого чугуна, что даёт гарантию их долгой эксплуатации в агрессивной водной или газовой среде. Отличительной чертой чугунных труб является их большая прочность, износостойкость (могут эксплуатироваться сроком до 80-100 лет), антикоррозийная устойчивость, лёгкость литья, отсутствие выделения токсинов и монолитность собранной системы за счёт большого веса.
Альтернативы
ВЧШГ
Первое знакомство
Под этим сокращением прячется так называемый высокопрочный чугун с шаровидным графитом.
Дабы растолковать суть термина, необходимо ненадолго углубиться в дебри физики.
- Все главные отличия чугуна от стали — хрупкость, высокая стойкость и низкая пластичность к коррозии — определяются наличием в нем одной из форм углерода — графита.
- Простой графит имеет форму миниатюрных плоских чешуек. Но при рекристаллизации, происходящей при введении в расплав серого чугуна некоторых присадок (в частности, его соединений и магния), он меняет форму на шаровидную.
- Наряду с этим физические свойства металла значительно меняются: он получает вязкость, стойкость и пластичность к ударным нагрузкам, сохраняя коррозионную стойкость.
Что особенно приятно — цена тонны материала при трансформации изменяется незначительно. Суммарная часть присадок, вызывающих рекристаллизацию углерода, не превышает 0,08% от массы чугуна.

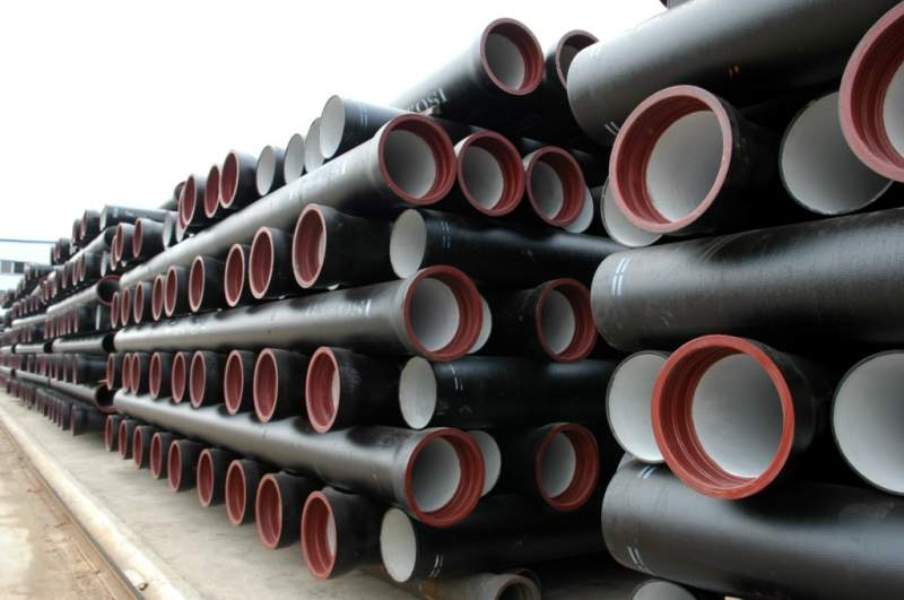

Раструбные водопроводные трубы из ВЧШГ на сегодня являются главной другой серому чугуну.
- Прочностью на изгиб и сжатие они превосходят чугунные, не говоря уже о всех видах полимерных труб. Соответственно, трубами ВЧШГ магистрали водоснабжения возможно прокладывать под оживленными автотрассами и на нестабильных грунтах. Они владеют всеми качествами металлических, не считая их ахиллесовой пяты — низкой устойчивости к коррозии.
- Неприятность трудоемкой и нетехнологичной чеканки раструбов всецело решена. Вместо чеканки употребляются раструбы с кольцевыми резиновыми уплотнителями. Очевидно, при больших размерах труб сборка раструбов подразумевает применение тяжелой техники, но масса этих труб в любом случае не позволит монтировать трубопровод вручную.
Обратите внимание! Применение резиновых уплотнителей делает допустимой малого деформацию раструбного соединения (изменение обоюдного положения труб) без нарушения герметичности
Нормативная документация
Производство элементов напорных трубопроводов из ВЧШГ регламентирует отдельный стандарт — ГОСТ Р ИСО 2531-2008.
Выделим его ключевые моменты.
- В соответствии с документу, трубы и фасонные части смогут иметь номинальные размеры от 40 до 2600 миллиметров, что разрешает применять ВЧШГ для магистралей, питающих целые города.
- Состав металла, в соответствии с ГОСТ, не должен оказывать вредного влияния на состав воды.
- Протяженность труб регламентируется стандартом в зависимости от их номинального диаметра:
| DN, мм | Протяженность, м |
| 40, 50 | 3,0 |
| 60 — 600 | 4,0, 5,0, 5,5, 6,0, 9,0 |
| 700, 800 | 4,0, 5,5, 6,0, 7,0, 9,0 |
| 900 — 2600 | 4,0, 5,0, 5,5, 6,0, 7,0, 8,15, 9,0 |
Большая допустимая кривизна образовывает не более чем 0,125% от длины трубы.
В качестве внешнего покрытия трубопровода в зависимости от условий эксплуатации смогут употребляться:
- Железный цинк.
- Цинковая краска (цинковый порошок в полимерном связующем).
- Полиэтилен.
- Полиуретан.
- Фиброцемент.
- Клейкая полимерная лента.
- Эпоксидная смола.
- Битумная мастика либо краска.
Для внутренней защиты труб и фасонины возможно использование:
- Цементных растворов (портландцемента, глинозёмистого цемента и шлакопортландцемента).
- Полиэтилена.
- Полиуретана.
- Эпоксидной смолы.
- Битумной краски (мастики).
В маркировке элементов трубопроводов должны указываться:
- Производитель (наименование либо товарный символ).
- Год изготовления.
- Указание на материал (ВЧШГ).
- Номинальный размер.
- Стандарт, по которому произведено изделие.
Полиэтилен
Полиэтиленовые напорные трубы — главная альтернатива чугунному водопроводу на сегодня.
Детальное знакомство с ними очевидно выходит за рамки тематики нашего материала, исходя из этого уделить время только их ключевым свойствам.
- Срок работы полиэтилена оценивается производителями туманным ’50+’ лет. На практике можно считать данный материал практически вечным.
- Отложений на стенках, снижающих просвет трубы, не может быть в принципе. Ровная поверхность полимера с очень низкими адгезивными качествами просто не даст засору сформироваться.
- Все соединения выполняются стыковой сваркой. Прочность стыка образовывает не меньше 80% прочности цельной трубы.
Единственная претензия к полиэтилену, разрешающая чугунным трубам сейчас оставаться на рынке — высокая пластичность и, как следствие, очень умеренная кольцевая жесткость. Полиэтиленовый магистральный трубопровод возможно прокладывать в деформирующемся грунте только с защитой бетонным желобом.
Заделка раструба
Качественное и правильное соединение труб — довольно важный момент. Прежде всего, это касается надёжной заделки раструба.
Чтобы стык труб был герметичным, необходимо заделывать его при помощи сантехнического льна, а затем заливать цементным раствором
Для выполнения данной операции используется качественная пакля из волокон конопли. В ней не должна присутствовать древесина или какие-либо примеси, иначе полная герметизация не будет обеспечена, и трубы в местах соединений будут протекать. Если для заделывания используется смесь асбоцемента, предварительно в раструб вводят свёрнутую в жгут предварительно просмоленную пеньковую прядь. Толщина жгута должна быть не намного больше раструбной щели.
Жгут в зазоре раструба законопачивают (уплотняют) при помощи молотка и конопатки. При этом необходимо контролировать, чтобы прядь была удалена от конца раструба на 30 миллиметров. Ингредиенты входят в смесь асбоцемента в следующих пропорциях: портландцемент марки 400 (можно и выше) – 70%, асбестовое волокно (сорт 4 и выше) – 30% от общей массы. Перед применением (минут за 30-40) смесь увлажняют путём добавления воды. От общего веса сухой смеси она должна составлять 10-12%.
Ещё один способ заделки раструба – применение водонепроницаемого расширяющегося цемента. Это более совершенный метод сборки чугунных конструкций. Данный материал характеризуется водонепроницаемостью, а также способностью расширяться и самоуплотняться во время затвердевания. Ввиду отсутствия необходимости чеканить и конопатить стыки, процедура заделки раструба занимает немного времени. Работы проводятся в такой последовательности:
- намотка перед раструбом белых прядей. Соблюдать необходимо следующие требования: диаметр труб 50 мм – наматываются два винта пряди толщиной 5 и длиной 440 миллиметров; диаметр труб 100 мм – толщина та же, а длина – 70 миллиметров;
- осадка тонкой конопаткой прядей в раструб;
- центрирование конструкции при помощи трёх металлических клиньев.
- заделка цементом: диаметр трубы 50 мм: объём цемента – 100 гр.; диаметр трубы 100 мм: количество цемента — 200 гр В обоих случаях воду необходимо добавлять до 70 процентов от объёма цемента.

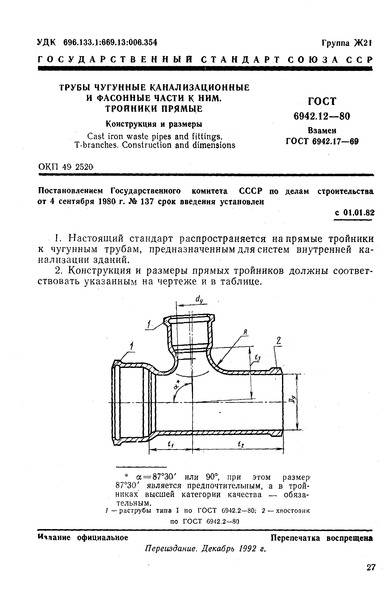

Для разветвления трубопровода применяют тройники, которые также соединяются с трубами методом «враструб»
Нередко возникает необходимость в изменении направления чугунных трубопроводов, установке различной арматуры и создании ответвлений. Для этого используются фасонные детали: муфты, выпуски (служат для опорожнения труб), фланцевые и раструбные патрубки, крестовины и тройники, колена и отводы. При обустройстве водопроводной сети на основе труб чугунных напорных раструбных ГОСТ 9583 75 допускается использование соединительных частей, изготовленных сваркой из листовой стали, а также и других аналогичных изделий.
Коммуникации из полиэтилена
Изготовляются они из полимера, прошедшего экструзию (обработку высоким давлением). В результате чего он приобретает сверхпрочность. На свойства магистрали влияет плотность полиэтиленовой трубы. Различают ПЭТ-коммуникации:
- низкой плотности (магистрали высокого давления) 0,910-0,925 г/см3 – применяются для прокладки внешней канализации, поскольку они устойчивы к механическим повреждениям;
- средней плотности — до 0,940 г/см3;
- высокой плотности (низкого напора) до 0,965 г/см3 — изделия преимущественно для использования внутри дома.
По сравнению с конструкциями из ПВХ, изделия из полиэтилена более пластичные, не создают шума. Данные коммуникации не боятся кислот, щелочей, не подвержены коррозии, обладают хорошим растяжением, служат до 50 лет. Недостаток данных труб — размягчение и деформация при температуре 80˚. ГОСТом предусмотрена рабочая температура ПЭТ-труб 40˚. Эксплуатационные характеристики полиэтиленовых коммуникаций снижаются при воздействии УФ-лучей.
Заключение
Будем считать наше знакомство с классическими и современными решениями для прокладки магистральных водопроводов состоявшимся. Как всегда, видео в этой статье предложит дополнительные материалы. Успехов!
Как утверждает статистика, общая протяжённость канализационных систем водоотведения составляет более 150000 км. Основная составляющая данных систем, канализационные трубы, имеющие различные технические характеристики. Появление современных технологий изготовления канализационных труб и разработка новых материалов для их изготовления не смогли вытеснить из данного сегмента инженерных коммуникаций чугунные трубы.
