Характеристики дизельного отопления частного дома: обзор котов, тепловых пушек, выбор схем подключения, расчет объема топлива

Обзор моделей от ведущих компаний

Достойную нишу на рынке отопительного оборудования занимают жидкотопливные котлы зарубежных производителей: ACV, EnergyLogyc, Buderos Logano, Saturn, Ferolli и Viessmann. Среди отечественных компаний хорошо себя зарекомендовали Лотос и ТЭП-Холдинг.

Универсальные котлы ACV Delta Pro

Бельгийская компания ACV реализует модели линии Delta Prо S – двухконтурные котлы со встроенным бойлером. Мощность отопительных агрегатов составляет от 25 до 56 кВт.

Котлы Delta Prо S поставляются с горелкой на выбор покупателя – или моделью BMV1 для жидкого топлива или BG2000 для пропана и природного газа

Технико-эксплуатационные особенности:

• материал изготовления теплообменника – сталь;
• пенополиуретановая изоляция корпуса;
• работа на дизельном топливе или газе;
• панель управления с термометром, регулировочным термостатом.

Жидкотопливный котел «подстраивается» под сезон – предусмотрен переключатель «зима/лето».

КПД котлов Delta Prо S составляет 92,8%. Время нагрева воды для системы ГВС зависит от мощности установки и колеблется от 16 до 32 минут

Агрегаты EnergyLogyc – интеллектуальная автоматика

Котлы на отработанном масле американской компании EnergyLogyc отличаются от аналогов автоматизированными процессами настройки горелки и сжигания топлива.

В качестве горючего используются отработанное масло, дизтопливо, растительное масло или керосин.

В устройстве увеличен размер топки и сечение дымогарных труб – это позволяет эффективно использовать «отработку» и сокращает количество работ по чистке котла

Жидкотопливные агрегаты EnergyLogyc выпускаются в трех модификациях:

• EL-208В – мощность 58,3 кВт, потребление топлива – 5,3 л/ч,
• EL- 375В – производительность 109 кВт, расход горючего – 10,2 л/ч;
• EL-500В – тепловая мощность – 146 кВт, потребление топливного материала – 13,6 л/ч.

Максимальная температура теплоносителя в представленных моделях – 110°С, рабочее давление – 2 бар.

Котел EL-208В подходит для отопления помещений разного назначения: коттеджей, теплиц, автосервисов, производственных цехов, складов, частных домов и офисов

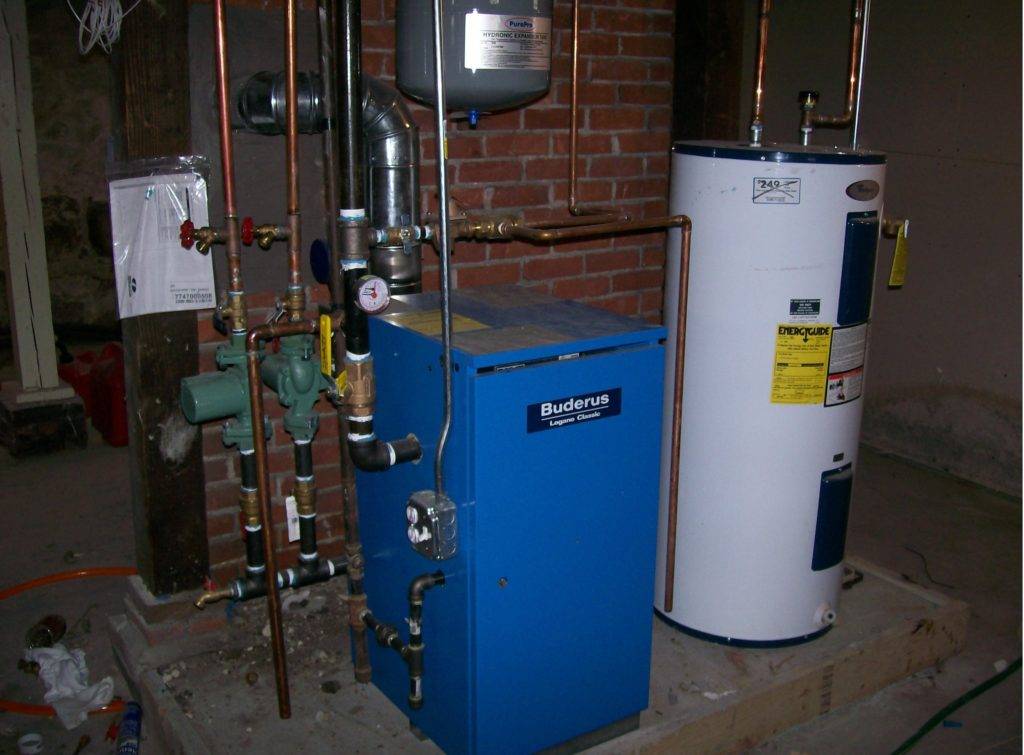

Buderos Logano – немецкое качество

Компания Buderos (Германия) выпускает дизельные котлы, форсунки, горелки и прочее оборудование, необходимое для эксплуатации отопительной системы. Диапазон мощностных характеристик агрегатов составляет 25-1200 кВт.

КПД жидкотопливных котлов Buderos составляет 92-96%. Оборудование работает в полностью автоматическом режиме, топливный материал – солярка. Теплообменник изготовлен из серого чугуна или стали

Котельные установки Buderos Logano производятся в двух сериях:

• Buderos Logano категории «G» – предназначены для частного использования, их мощность составляет 25-95 кВт;
• Buderos Logano категории «S» – оборудование промышленного назначения.

Агрегаты отличаются обтекаемым дизайном, удобной системой управления, встроенным шумоглушителем.

Бытовые котлы Buderos Logano поставляются со встроенными и отрегулированными горелками для дизтоплива. Устройство возможно доукомплектовать насосной группой, системой безопасности и расширительным баком

Котлы корейской фирмы Kiturami

Напольные двухконтурные котлы Kiturami серии Turbo предназначены для бытового использования. Мощность агрегатов 9-35 кВт.

Отличительные особенности модели:

• обеспечение отопления и горячего водоснабжения помещений до 300 кв.м;
• теплообменник котла изготовлен из высоколегированной стали;
• дополнительный теплообменник ГВС на 99% состоит из меди, что повышает эффективность обогрева;
• в качестве теплоносителя подходит антифриз и вода.

Отличительная черта моделей Turbo – наличие турбоциклонной горелки. Она функционирует по принципу турбированного двигателя автомобиля.

В специальной металлической плате за счет высокой температуры происходит вторичное сгорание. Это позволяет экономично расходовать топливо и сокращает выброс вредных веществ в атмосферу.

Работа Kiturami Turbo возможна в режимах: «Душ», «Сон», «Присутствие», «Работа/Проверка» и «Таймер». Панель управления вынесена переднюю сторону корпуса

Расчёт радиаторов отопления

В каждую комнату потребуется радиатор отопления. Размер его определяется из расчета 100 Вт на 1 м2 площади комнаты.

Поскольку различные типы радиаторов заметно отличаются по мощности, подбирать их будем при покупке, но чтобы заранее сориентироваться прикинем:

«Классический» чугунный радиатор имеет тепловую отдачу одной секции примерно 150 Вт, то есть в комнату три на пять метра, потребуется радиатор из — 15 м2 (в расчет берем не мощность котла, а затраты тепла на обогрев здания) 100 Вт : 150 Вт/секция = 10 секций.

Для алюминиевого же с его отдачей 200 Вт, секций потребуется 7,5. Округляя в большую сторону, получаем 8.

Обслуживание устройства для отопления

Обслуживать котел на солярке нужно регулярно и это можно делать дома своими руками. В основном это заключается в очистке горелки. Комплектующий горелки — топливный фильтр, нужно очищать по мере его загрязнения. Это зависит от качества топлива. Иногда это следует делать раз в неделю.

Очистка дымохода также очень важна для нормальной работы отопительного котла. Ее можно проводить реже, чем чистку горелки, примерно это делается 2 раза за сезон. Чистку дымохода можно выполнить своими руками.

Электроды поджига, которыми может быть укомплектована горелка, также должны очищаться 2 раза в сезон. Делать это следует тампоном пропитанным растворителем. Форсунка, составляющая горелку, очистке не подлежит. При загрязнении нужно ее менять (это можно сделать дома своими руками, так как это не сложный процесс). Если замену делать не вовремя, то горелка плохо функционирует. И как следствие низкий КПД и плохие параметры работы агрегата для отопления. В некоторых отопительных моделях менять форсунку в горелке нужно раз в сезон. Чтобы не регулировать горелку заново нужно устанавливать такую же форсунку, как и раньше.

Иногда после чистки фильтров и замены форсунки горелка не запускается с первого раза. Это происходит, потому что магистрали не заполнились топливом. Следует несколько раз включить и выключить горелку, и она запустится. Но все же если огонь не загорается нужно убедиться что топливо качественное без примесей, воды.

Есть несколько причин, почему горелка не работает:

• Не подается топливо в котел отопления;
• Воздух не поступает. Если при включении котла отопления нет шума от работы воздушного насоса, то это означает, что он не работает;
• Нет искры. Эта неполадка может возникать, если электроды розжига слишком засорились или между ними неправильное расстояние;
• Слишком много кислорода поступает в систему. В инструкции по пользованию горелкой указано, какие параметры изменить, чтобы нормальная подача воздуха восстановилась. Это можно сделать своими руками. Но это поможет лишь в том случае если все комплектующие в порядке.

Котел отопления на солярке изготавливается из стали или чугуна. Более качественными установками отопления считаются модели из чугуна. Так как эксплуатация чугунного агрегата (в частности горелки) намного дольше, и он не боится коррозии, которая возникает от появления конденсата.

Стальной котел отопления, конечно дешевле и легче, но и из строя он выходит быстрее. При этом коррозийные процессы сокращают срок эксплуатации.

2 Общие характеристики и виды

Владельцам частных домов зачастую интересно, как выбрать дизельный котел с оптимальными характеристиками и на какие моменты обратить внимание. Вот наиболее важные из них:

Мощность котла. Экономическая эффективность такого оборудования зависит от конкретной модели и ее мощности, поэтому при покупке все же надо примерно понимать будущий расход топлива. К примеру, если мощность котла 10 кВт, то потреблять за час он будет 1 кг дизеля. Что касается отапливаемой площади, то расчет ведут так: 10 кв. м = 1 кВт. То есть мощности 10 кВт будет достаточно для дома в 100 кв. м.
Наличие сменной горелки

Выбирая котел, нужно обратить внимание и на отзывы потребителей, и на комплектацию. Многие мастера советуют приобретать агрегат со сменной горелкой, хотя вес прибора и цена таких дополнительных функций значительно возрастет.
Материал теплообменника

Чаще всего производители используют сталь, тогда обменник имеет небольшой вес и отличается экономичностью. Чугунный же более тяжелый, но долговечный, также он вполне подойдет для использования в частном доме.
Вес. Не слишком важный параметр, так как дизельные модели котлов чаще размещаются на полу. Важнее будет обратить внимание на габариты, ведь для установки агрегата потребуются дополнительные квадратные метры. Примерный вес прибора для обогрева на дизтопливе — 100−150 кг.
Вид. Если котел будет использоваться только для обогрева помещения, то вполне можно приобретать аппарат с одним контуром. А вот для горячего водоснабжения придется обратить внимание на двухконтурные дизельные приборы либо дополнительно устанавливать бойлер.

Как сэкономить на топливе? Критерии выбора отопительного оборудования

Агрегаты, потребляющие жидкое топливо, рассчитываются как на один, так и на два контура. И вполне очевидно, что во втором случае расход горючего будет большим, из-за чего затраты лишь увеличатся. По этой причине лучшим вариантом для двухконтурных приборов может быть только сокращение расхода потребляемой горячей воды, что поможет сэкономить на горючем.

Специалисты советуют еще одно. По их словам, снизить расход топлива можно и путем установки низшей температуры для носителя тепла. И заключительный момент – в наиболее теплой комнате желательно установить термостат. Если будете следовать всем этим рекомендациям, то сумеете сократить расход горючего, требуемого для функционирования котла, и сэкономите энное количество денег.

На многих тематических формах пользователи интересуются: какие агрегаты более экономны – на дизеле или на электрической энергии? И какой вообще имеет дизельный котел отопления расход топлива ? Однозначно ответить на данный вопрос достаточно сложно, поскольку это зависит от ряда моментов, среди которых:

• качество термоизоляции здания;
• стоимость применяемого топлива;
• площадь отапливаемого помещения;
• особенности конкретной климатической зоны;
• кол-во жильцов в доме.

И если знать обо всех этих факторах, то можно примерно рассчитать расход того и другого топлива, сравнивая затраты. А сейчас – еще несколько дельных советов, касающихся выбора отопительного агрегата.

• Отопительное оборудование, потребляющее дизельное топливо, при наличии топочной камеры, выполненной из стали, будет невосприимчивым к температурным перепадам. Вместе с тем, сталь подвергается процессу ржавления, поэтому служит не так долго, как, к примеру, чугун.
• Чем выше стоимость котла отопления, тем выше риск того, что его техобслуживание обойдется вам очень дорого (если сравнивать с моделями, имеющими меньшую стоимость).
• Приборы, которые оснащены топочной камерной из чугуна, способны прослужить до двадцати лет, но вот температурные перепады влияют на них, притом весьма существенно. В такого рода отопительных системах необходимо устанавливать клапаны, которые будут подмешивать нагретую жидкость в трубопровод «обратки». Все это требуется для того, чтобы топочная камера попросту не раскололась.

Конвекционный или конденсационный

Принцип работы обычного конвекционного и конденсационного котлов. Эффективность, а значит и экономность, дизельного отопительного котла зависит от способа использования высвободившейся при сгорании дизтопива тепловой энергии:

• конвекционный – стандартный тип котла, в котором теплоноситель нагревается за счет прямого сгорания топлива, часть тепла при этом уходит с продуктами сгорания (температура отходящих газов порядка 75-110°C);
• конденсационный – современное устройство котла, подразумевающее наличие дополнительного теплообменника, извлекающего тепло из конденсата, который в свою очередь образуется из отходящих в дымоход продуктов сгорания. Таким образом, удается аккумулировать практически все полученное при сжигании тепло (температура отходящих газов в среднем 35-45°C).

Настенный или напольный

В виде больших габаритов горелки и большего веса котлоагрегата в целом, дизельные котлы, как правило, – напольные. Существуют и настенные модели, например, шведский CTC 950 RU. Однако на данный момент рассматривать их к покупке мы не рекомендуем: найти их в продаже сложно, стоят навесные модели в 1,5-2 раза дороже напольных аналогов, а сервисная структура часто не столь развита даже в Москве и МО, не говоря уже о регионах.

Одноконтурный или двухконтурный

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС). Одноконтурные модели рассчитаны исключительно на отопление. Двухконтурные же имеют дополнительный контур горячего водоснабжения (ГВС) и при открытии крана в точке потребления начинают подогревать санитарную горячую воду, которая не смешивается с технической в контуре отопления. Разумеется, выбор зависит от требований к котлу.

На первый взгляд лучше выбрать одноконтурный котел, поскольку стоимость топлива и так высока. Однако эффективнее все же двухконтурные модели, это подтверждается и значительно большим спросом на них. Стоимость двухконтурного котла бюджетной и средней ценовой категории лишь на 5-15% выше, в то время как для организации в доме горячего водоснабжения иным способом понадобится от 15 до 50 тыс. руб, а стоимость электроэнергии, которая будет затрачиваться на подогрев выше, чем стоимость дизельного топлива.

Варианты монтажа контура

Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.

Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.

Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:

• Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
• Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.

Лучшие двухконтурные котлы на дизеле

Выпуском такого оборудования занимаются многие компании. Благодаря выгодному сочетанию цены и качества ряд моделей пользуется особой популярностью.

Kiturami Turbo 13R

Недорогой корейский прибор для отопления загородного дома площадью 130 кв. м.

Kiturami Turbo 13R – корейский котел.

Параметры:

• мощность – 13 кВт;
• КПД – 86%;
• расход горючего в режиме номинальной производительности – 2,25 л/час.

Достоинства:

• комнатный термостат в комплекте;
• медный вторичный теплообменник (первичный – стальной);
• функции программирования и автодиагностики.

Navien LST 17KG

Еще одна модель из Южной Кореи. Те же преимущества, включая комнатный термостат, но более мощная – на 17 кВт. Отличается экономичностью:

• КПД – 90%;
• расход горючего – 2,2 л/час.

Navien LST 17KG отличается экономичностью.

ACV Delta PRO S 25

Бельгийский производитель предлагает прибор мощностью 26 кВт с бойлером. Достоинства:

• возможность подключения климатического контроллера;
• КПД – 92,8%;
• срок службы – более 20 лет.

Котловой бак выполнен из стали. Камера сгорания – открытая.

Hydrosta HSB

Серия от корейского производителя включает в себя несколько моделей мощностью от 17,44 до 47 кВт. Топка у всех открытая, но горелка — наддувная (обеспечивает более полное сгорание солярки). Благодаря навесному исполнению ее можно заменить на другую, например на газовую.

Hydrosta HSB – серия от корейского производителя.

В комплекте имеются комнатный термостат и программируемый таймер.

Viessmann Vitorondens 222-F

Немецкий котел конденсационного типа.

Параметры:

• мощность – 28,9 кВт;
• камера сгорания – закрытая;
• виды топлива – солярка, мазут, отработанное машинное масло;
• КПД – 103% HI;
• материал теплообменника – чугун;
• наибольшее давление в котловом баке – 3 атм.;
• максимальная температура теплоносителя – +80°С;
• имеются погодозависимая автоматика с уличным температурным датчиком, функция автодиагностики.

Контур ГВС выполнен в виде бойлера объемом 160 л. Запаса горячей воды хватит, чтобы несколько человек подряд могли принять душ.

Благодаря закрытому исполнению камеры сгорания в котельной не нужно устраивать производительную приточно-вытяжную вентиляцию. Запах выхлопа ощущается мало, поэтому допускается установка в доме.

Вес модели – 318 кг, требуется прочное основание.

De Dietrich Neovo

Изготовитель агрегата – французская компания, один из мировых лидеров в сфере производства отопительного оборудования. Линейка включает в себя модели мощностью от 21 до 40 кВт.

De Dietrich Neovo – котел конденсационного типа.

Параметры:

• КПД – 90,8% HI;
• тип – низкотемпературный;
• материал теплообменника – эвтектический чугун.

Это один из лучших дизельных котлов. В комплекте с ним поставляются:

• группа безопасности;
• модулирующий термостат комнатной температуры либо проводной программируемый.

Особенности котлового бака:

• 3-ходовый принцип удаления газов, обеспечивающий бесшумную работу;
• горизонтальные каналы для отвода дыма в асимметричном расположении;
• турбулизаторы.

Предусмотрена возможность подключения погодозависимой автоматики.

Последнее: вопрос расхода топлива

Если вы таки решили установить дизельный котел отопления, расход топлива – это то, что будет вас волновать чуть ли не в первую очередь. Чтобы вычислить расход топлива, следует исходить из такого соотношения: тепловую мощность котла в 10 кВт можно получить при расходе дизеля 1 кг в час.

Так, мы можем рассчитать расход солярки таким вот образом: умножаем мощность горелки на коэффициент 0.1. Значение, которое вы получите, и покажет количество дизеля в килограммах, которое будет расходоваться за 1 час.

График расхода дизельного топлива в зависимости от времени работы котла

Например: берем дизельный котел отопления, расход топлива для отопления дома, который имеет площадь 150 квадратных метров. Мощность котлы, которая будет необходима, составляет 15 кВт. Затем выполним простые расчеты:

15 * 0.1 = 1.5 кг/час.

У нас получается, что при полной мощности работы горелки за 1 час котел будет сжигать 1.5 кг солярки, а если посчитать это число в сутки – то будет 24 * 1.5 = 36 кг.

Конечно, все расчеты являются примерными. Однако не стоит отрицать, что цифра может испугать многих. Поэтому может возникнуть вопрос, можно ли как-то сэкономить на дизельном отоплении? Конечно, можно. Производители уже давно учитывают это понятное желание пользователей. Ведь если это будет очень дорого, то таким оборудованием никто не будет пользоваться. Вследствие этого можем отметить, что лучше приобрести котел последних моделей производства. Ведь с каждым годом разработчики и производители все снижают потребление солярки, но при этом им удается повышать уровень теплоотдачи.

https://youtube.com/watch?v=3hGNkxuQO6k

Важной является автоматика котла на дизельном топливе. Последние модели, конечно, включают автоматику в своих конструкциях – здесь будет несколько программ и режимов работы, которые позволят сэкономить топливо и понизить затраты на отопление

Стоит постоянно помнить, что экономия на отоплении – это вопрос, который можно достичь комплексным решением. В вашем доме должна быть продуманная теплоизоляция, тогда котел станет отличным вариантом для устройства индивидуального отопления.

Двухконтурные модели

Двухконтурный котёл

Двухконтурный котел – это конструкция с двумя теплообменниками. Из этого следует, что по один теплоноситель для обогрева, а второй для горячей воды.

А есть еще и два подвида для таких вариантов:

1. Двухконтурный с проточным нагревателем. Как раз то, что описали ранее.
2. Двухконтурный с бойлером встроенного типа. И греет и подает воду на вес дом.

Еще есть различия, связанные с тягой:

1. Естественная. В этом случае продукт горения, точнее его отработка выходит по старинке, через дымник.
2. Принудительная. Топка закрытого типа, и отработанные газы отводятся уже через встроенную трубу дымоотвода.

Достоинства и недостатки дизельных котлов

Как и любое другое оборудование, дизельные котлы имеют свои сильные и слабые стороны. К достоинствам таких агрегатов можно отнести:

• Устройство полностью автоматизировано и способно функционировать в автономном режиме без участия оператора. Длительность непрерывной работы обусловлена исключительно емкостью топливного резервуара.
• При исправной работе автоматики закипание теплоносителя практически невозможно, поскольку мощность установки может быть моментально снижена до минимума за счет отключения подачи горючего.
• При хранении жидкое топливо занимает гораздо меньше места чем запас угля, дров или пеллет.
• Возможность использования в качестве энергоносителя отработанного масла и других жидких горючих отходов.
• В отличие от газовых котлов для отопления частного дома, установка дизельного отопительного оборудования не требует согласования с соответствующими службами и может производиться своими силами.

Наряду с этими неоспоримыми преимуществами следует отметить и существенные недостатки:

• Поскольку работа дизельного котла без автоматической системы управления невозможна, необходимо обеспечить бесперебойное электропитание установки. Несмотря на то что потребление электроэнергии минимально, это все же создает определенные трудности.
• Стоимость стандартного дизельного топлива для отопительных систем заметно выше чем стоимость дров и угля.
• Во избежание загустевания топлива при низких температурах трубопроводы нуждаются в качественной теплоизоляции.
• При хранении горючего в подземном резервуаре в случае утечки возможно отравление почвы и грунтовых вод.
• Необходимость создания котельной, поскольку работа дизельной установки сопряжена с повышенным уровнем шума и возможностью возникновения неприятных запахов.
• Требуется регулярная доставка горючего и организация специального хранилища.

Несмотря на приведенные выше недостатки, котлы, работающие на дизельном топливе, получили самое широкое распространение на дачах и в частных домах благодаря возможности автономной работы, высокому КПД и простоте установки.

Конструкция котла

Дизельный котёл состоит из блока управления, камеры сгорания, дизельной горелки, теплообменника, фильтра, предназначенного для фильтрации топлива, и дымохода.

Блок управления нужен для регулировки в автоматическом режиме работы горелки и насоса. С его помощью можно контролировать температуру и регулировать её в зависимости от погодных условий и предпочитаемого микроклимата.

В камере сгорания сжигается используемое для отопления топливо. Выбирая соответствующее оборудование, необходимо учесть такой показатель, как коэффициент удельного сопротивления камеры сгорания.

Дизельная горелка нуждается в правильной настройке, так как работа этого элемента влияет на нагрев отопительной системы и на то, сколько топлива потребуется и удастся ли сэкономить.

В теплообменнике нагревается теплоноситель. Нагрев основан на принципе обмена теплоэнергией на участке между теплообменником и камерой сгорания.

Фильтр используется для предотвращения попадания в горелку мусора и грязи, а от того, насколько правильно будет установлен дымоход, зависит надёжность работы всей системы.

Сразу стоит отметить, что система отопления с использованием дизельного типа по определению не может обходиться дёшево. Однако сократить финансовые затраты можно за счёт качественного утепления дома, а также периодического техобслуживания установленного оборудования.

Отопление дизельным топливом

Основные отличия и преимущества дизельных котлов отопления:

• Дизельное топливо не поставляется по трубопроводам, хранится в подготовленных емкостях непосредственно возле котла отопления. Это дает большую степень автономности.
• В сравнении с газовыми баллонами безопасность на порядок выше, так как во время хранения нет риска самовоспламенения или взрыва.
• Дизельные горелки, используемые в котлах по определению энергозависимы, так как топливный насос, вентилятор для нагнетания воздуха и блок автоматики работают на электричестве.

Дизельные горелки чаще выпускают с возможностью использовать не только дизельное топливо, но и отработанное машинное масло, что дополнительно снижает затраты на отопление дома, а также снижает требования к качеству используемого топлива.

Однако хорошую работу дизельной горелки можно ожидать только при условии своевременного технического обслуживания.

Все больше появляется в продаже моделей, способных работать на дизельном топливе, отработанном масле и природном газе. Такая универсальность достигается либо возможностью быстрой замены полностью горелки с дизельной на газовую, либо использованием универсальной горелки, способной лишь с перенастройкой использовать другой тип топлива.

Однако из-за конструктивных особенностей такая универсальность отрицательно сказывается на КПД котла и его долговечности.

Чтобы окончательно определить подходит дизельный котел или нет, следует выяснить типичный расход топлива и экономическую эффективность оборудования,  а также ознакомиться с различными типами котлов отопления, предлагаемых на рынке котельного оборудования.
