Как сделать дренажный колодец из бетонных колец: этапы монтажа

Устройство дренажных колодцев

В отношении элементов этих сооружений действуют определенные правила погрузки и разгрузки, транспортировки и хранения. Связано это с тем, что изделия имеют довольно внушительный вес и размер. Нарушение правил обращения с ЖБИ может привести к их деформации, разрушению или получению серьезной травмы. Как правильно обращаться с железобетонными плитами, можно посмотреть на видео. Это поможет избежать досадных ошибок при строительстве дренажной системы.

Рассмотрим, как устроен дренажный колодец:

1. Стеновое кольцо. Это основной элемент, служащий основой шахты. Стандартное изделие имеет высоту 900 мм и толщину стенок 70 мм. По желанию заказчика высота увеличивается до 1800 мм. Внутренний диаметр варьируется в пределах 700-2000 мм. Наиболее часто используются ЖБИ формата 900х900 мм. Края изделий оборудованы выступами и выемками, обеспечивающими надежное соединение, предотвращающее боковое смещение.
2. Доборное кольцо. Эти детали имеют аналогичные стеновым кольцам параметры по ширине. Высота составляет 10 см, 20 см и 30 см. Доборные фрагменты предназначены для достижения заданной высоты шахты без проведения внеплановой выемки грунта.
3. Опорная плита. Служит основанием для сборной шахты. Имеет круглую или квадратную форму и кольцевую выемку для фиксации колец. Плита устанавливается идеально ровно, чтобы достичь абсолютной герметичности сборной шахты.
4. Плита перекрытия. Представляет собой круглую железобетонною плиту, идеально совпадающую с формой стенового или доборного кольца. Предназначена для прочного и герметичного закрытия бетонной шахты. Для свободного доступа к внутренней части колодца в плите перекрытия имеется люк диаметром 600 мм.
5. Дорожная плита. Укладывается поверх опорной плиты с упором на грунт. Предназначена для принятия нагрузки от автотранспорта на обочине или проезжей части.
6. Крышка люка. В зависимости от места расположения дренажного колодца применяются обычные крышки или изделия, обеспечивающие полную герметичность после установки. Для отвода выделяющегося газа крышки оборудуются отверстиями для отводных патрубков. Изготавливаются из железобетона, композитного полимера или чугуна.

Если шахта имеет значительную глубину, то для ее строительства целесообразно использовать кольца со стальными скобами на внутренней части. Это значительно облегчит проникновение в колодец для проведения различных работ.

Дренажные колодцы — особенности материалов

Обычно колодцы делают из следующих материалов:

• Бетонных колец.Это наименее затратный по стоимости вариант, однако он сопряжен с трудностями во время установки — нужна спецтехника, дополнительная рабочая сила. К тому же в кольцах необходимо сделать отверстия для подвода труб. Существенным плюсом является прочность материала, его устойчивость к негативным воздействиям, долговечность, к тому же такие конструкции можно устанавливать на любых грунтах.
• Готовых пластиковых емкостей.Более дорогие и менее устойчивые к влиянию из вне конструкции. Однако они легкие, просты в монтаже, продаются из разных полимеров (ПНД, ПВХ и пр.) и разных размеров. В них уже предусмотрены отверстия для труб.

Чтоб сэкономить можно комбинировать материалы — накопительные и фильтрующие колодцы делать из бетонных колец, а для устройства ревизионных использовать пластик.

Также, бывает, когда бетонные кольца частично заменяют кирпичной кладкой (но, в таком случае, залить пространство бетонной стяжкой по итогу будет необходимо).

Конструкция и предназначение

Изучим подробнее дренажный колодец: что это такое и какие функции он выполняет?

Данное сооружение представляет собой заглубленный в почву резервуар определенного размера. Состоит колодец из шахты, верхнего люка и днища. У сооружений поглотительного типа днища отсутствуют. Колодец позволяет накапливать излишнюю влагу, поступающую в него из трубопроводов, контролировать степень загрязнения дренажных труб, отслеживать степень наполнения дренажа водой.

Дренажный колодец на участке является наиболее важным элементом, без которого система дренажа очень быстро утратила бы свою функциональность, заилилась и перестала выполнять свое предназначение.

Как построить дренажный колодец

Также наши пользователи делают самодельные монолитные бетонные кольца.

У нас делают такие кольца, и даже поставили дело на поток. Кольца – диаметром около 0.5 метра и более. Себестоимость — мешок цемента + работа и затраты на съёмную самодельную опалубку.

Для изготовления такого кольца нужна ровная площадка, 2 куска жести толщиной не менее 0.8 мм (одной ширины, но разной дины). Проволока, арматура (можно использовать стальную сетку), бетономешалка для приготовления самомесного бетона и нехитрые приспособления для фиксации опалубки.

Состав бетона – 1 к 3, ведро цемента на 3 ведра песка без щебня. Здесь каждый сам решает и выбирает рецепт. Зная диаметр кольца, можно посчитать длину окружности. Толщина стенки кольца – примерно 100 мм. Зная этот параметр, можно рассчитать длину окружности внешней стороны изделия.

Также важно правильно устроить сам дренаж

У меня участок с высоким УГВ. Кое-где даже болотистая почва. Надо сделать дренаж. Думаю в самом низком месте участка зарыть 6-7 бетонных колец с дном, а все дрены свести к нему. Трубы дренажного трубопровода пойдут от фундамента дома и бани и будут огибать участок. Это позволит мне захватить всю воду. Вода, скопившаяся в дренажном колодце, будет откачиваться дренажным насосом в канаву. Сомневаюсь, что я правильно все продумал.

По мнению пользователя FORUMHOUSE Евгения Муравьева (ник на форуме еван) — эта схема классического лучевого дренажа. Для примерного расчёта такого вида дренажа следует учесть, что глубина заложения дрены зависит от типа подземного сооружения, от которого отводится вода + Кф грунта (Кф — коэффициент фильтрации, он характеризует водопроницаемость грунта) + типа и уровня подземных вод и водоупора.

Далее прибавляем к самой нижней отметке трубы, входящей в центральный накопительный дренажный колодец, заглубление днища для регулирующей ёмкости насоса. Отсюда можно вычислить, сколько всего потребуется колец. Длина каждого луча дрены — до 40 метров. В конце каждого луча зарываем герметичную камеру для промывки, из бетонного кольца и т.п. Уклоны — перепад отметок выдерживаем в пределах 0.005 (40 метров х 0.005 = 0.2 м по дну). Дрены заключаем в двух- или трёхслойную обсыпку — т.н. обратный фильтр. Такая обсыпка, в зависимости от состава грунта, может быть выполнена из гранитного щебня (расчётной фракции) и крупнозернистого песка по принципу: выдерживаем последовательный переход фракций от трубы (самая крупная) к фракции (более мелкой) осушаемого грунта.

При устройстве дренажа следует помнить, что традиционный геотекстиль (ГТ), в который заворачивается труба со щебнем и который надет на трубу, не является элементом обратного фильтра. Это вынужденная мера, необходимая для разделения слоёв. Т.е. ГТ нужен, чтобы предотвратить смешение слоёв, что позволяет нам упростить подбор компонентов обратного фильтра из-за скудности выбора фракций (щебень-песок), представленных на строительном рынке.

В правильно сделанном обратном фильтре подобный материал не нужен. Более того, применение дренажной трубы, обмотанной геотекстилем, оправдано на чистых водонасыщенных гравелистых и крупнозернистых песках и трещиноватых скальных обводнённых грунтах без содержания глинистых частиц. На глинистых, суглинистых грунтах ГТ на трубе может со временем заилиться (кольматироваться), что выведет дренаж из строя и приведёт к необходимости его переделки.

Также для устройства дренажного колодца часто применяются пластиковые трубы большого диаметра с патрубками для подключения дрен.

Дренажный колодец из трубы имеет ряд достоинств, среди которых можно выделить небольшой вес, долгий срок службы, большое количество соединительных элементов, скорость и простоту монтажа. Главный недостаток – высокая цена. Поэтому каждый сам решает для себя, что выбрать.

Сделал дренаж и хотел бы рассказать про колодцы для дренажа из пластика. Отверстия в колодце под муфты, под дренажные трубы сделал так — просверлил сверлом отверстие, а потом прорезал лобзиком круг в 110 мм.

Ещё один «секрет»: крышки (дно и верх) пользователь поменял местами, т.к. внутренняя поверхность крышки предназначенной для верха — ровная, а дно имеет рёбра жёсткости. Если конструкцию придётся чистить, то собрать песок с такой поверхности будет сложнее. Да и дизайн «люка» привлекательный.

В теме FORUMHOUSE наши пользователи могут прочесть, как самостоятельно выяснить уровень грунтовых вод на участке. Также будет полезно узнать, как сделать вертикальный дренаж, и ознакомиться с большим фотоотчётом по дренажу. В нашем видеоролике рассказывается о том, как делается гидроизоляция подвала. А из этого видеосюжета можно узнать обо всех нюансах устройства дренажной системы.

Классификация подземных дренажных емкостей по типу конструкции

По этому признаку готовые резервуары из ПВХ подразделяют на 2 категории.

Сборные колодцы состоят из нескольких элементов, которые соединяются друг с другом перед монтажом:

• основного лотка с патрубками;
• шахты, которая может представлять собой гофрированную или гладкую трубу;
• двух уплотнительных колец для соединения тела (шахты) колодца с горловиной или лотком;
• горловины;
• пластиковой крышки;
• удлинителя, длина которого может меняться в зависимости от глубины монтажа.

Такие резервуары более универсальны, так как можно корректировать длину шахты в зависимости от заглубления, но более дорогостоящие

При этом важно учитывать, что при увеличении длины уменьшается устойчивость тела емкости к сжатию

Монолитные емкости более прочные и дешевые, но имеют стандартную высоту, поэтому предназначены для монтажа на определенной глубине. Правда, немного заглубить их позволяет дополнительно монтаж горловины. Перепадные и расширяющие емкости выпускаются только в таком виде.

Монолитные и сборные изделия производятся как в России, так и за границей.

Преимущества и недостатки устройств из ПВХ

Среди достоинств представленных изделий можно выделить следующие:

• Быстрота и простота монтажа (подключения).
• Герметичность.
• Прочность.
• Широкая доступность и приемлемая стоимость.
• Небольшая масса, что позволяет быстро транспортировать устройство к месту установки.

Однако дренажный колодец пластиковый имеет и определенные недостатки:

1. По сравнению с бетонными конструкциями пластик проигрывает в прочности.

2. Из-за того, что стенки резервуара не очень толстые, он может потерять свою форму вследствие давления грунта. Однако это возникает только в том случае, если вы неправильно установите дренажный колодец пластиковый.

Из чего сделать дренажный колодец и как смонтировать дренажную систему

Это вопрос часто задают начинающие застройщики. Строительный рынок Москвы и других городов предлагает два основных варианта — приобрести готовый дренажный колодец из пластика или сделать дренажный колодец из ЖБ колец. Оба варианта имеют как плюсы, так и минусы.

Я задумал сделать дренаж вокруг дома. УГВ – 0.5-0.7 метра. Из дренажного колодца вода будет откачиваться насосом в канаву. Думаю, как сделать дренажный колодец, и какой — с дном или без.

В этом случае в качестве дренажного колодца можно использовать ЖБ кольца с герметичным днищем. Поворотные и смотровые колодцы — как вариант, пластиковые, тоже с герметичным днищем. Диаметр — около 40 см. Отстойная часть во всех колодцах – не менее 30 см.

При высоком УГВ проблемой может стать установка бетонных колец с днищем, т.к. при копке вода быстро прибывает и затапливает и траншеи под дрены и место, где копается яма под кольца. В этом случае сначала нужно выполнить водопонижение. Для этого, по ходу трассы, делаются водоотводы и копаются приямки, из которых принудительно откачивается вода. После этого производится монтаж дренажного колодца и укладка дрен.

Технология монтажа дренажного колодца из пластика

Если выбрана сборная конструкция, то ее предварительно следует собрать. Можно это сделать в котловане, но тогда его придется выкапывать большего размера.

Глубина ямы под пластиковый дренажный колодец вырывается так, чтобы трубы в него входили ниже точки замерзания грунта и выше верхнего водоносного слоя в нем. При этом стоит помнить, что под сооружение еще надо будет насыпать щебеночную подушку в 10–15 см и уложить бетонную якорную плиту аналогичной толщины.

Если пластиковый колодец будет использоваться для дренирования влаги в грунт, то слой щебня внизу должен быть не менее 30–40 см. Яму в этом случае придется копать большую.

В ширину котлован делается на 30–50 см больше наружного диаметра монтируемого резервуара. Этого вполне хватит, чтобы опустить пластиковое изделие внутрь, и лишней земли копать не придется.

В высоту колодезная конструкция подбирается так, чтобы она не могла больше чем на 20 см возвышаться над землей. Исключение составляет только водосборный вариант с решеткой сверху вместо крышки.

Люки всех остальных видов колодцев дренажной системы должны располагаться на 10–20 см выше уровня дерна. В противном случае в них во время дождя начнет стекаться водные потоки, неся с собой листву и иной мусор.

Если грунтовые воды по весне регулярно поднимаются к поверхности, то бетонное основание под пластиковым колодцем делать необходимо в обязательном порядке. Между собой их связывают капроновым тросом, который точно не сгниет в земле. Якорь из бетона не понадобится только на участках с плотными каменистыми грунтами.

Для вырезки дополнительных отверстий понадобится фреза соответствующего размера. После проделывания дырки в нее вставляется уплотнитель из резины, внутрь которого помещается переходная муфта. Последняя должна зайти в резиновую прокладку плотно без просветов.

Для этого у них должны совпадать размеры. В целях герметизации стыки промазываются силиконовой смазкой, которая облегчает вдавливание муфты и одновременно формирует герметичное соединение.

Монтаж пластиковых колодцев маленького размера можно выполнить в одиночку, а для установки среднего или большого достаточно привлечь одного-двух помощников

Потом к установленному в котлован колодцу подсоединяются перфорированные дренажные трубы и герметичные канализационные трубы, необходимые для отвода собранной дренажом воды.

Для обеспечения свободного движения собранной дренажом воды их укладывают с уклоном. Так под действием собственного веса вода будет самопроизвольно течь в сторону накопителя, коллектора или фильтрующего колодца.

А дальше остается лишь обратно засыпать яму грунтом либо песчано-цементной смесью. Делается это равномерно и послойно, чтобы резко не сдавить корпус из пластика и не разрушить его. Сверху укладывается люк, монтаж завершен.

Распил колодезной шахты под нужную высоту производится обычной ножовкой по центру выступающего сегмента гофры

Разновидности дренажных колодцев

Канализационные системы являются сложными сооружениями подземного типа. Чтобы качественно выполнить задачу по отводу и очистке стоков любого типа, может потребоваться целый каскад дренажных колодцев различного предназначения. Их тип и количество зависит от таких параметров, как площадь участка и его рельеф, уровень грунтовых вод, тип почвы и интенсивность осадков.

В зависимости от условий, в которых проводится обустройство системы стоков, устанавливаются такие типы дренажных колодцев:

1. Смотровые. Их устанавливают в тех случаях, когда протяженность сточной магистрали превышает 20 м. Предназначаются для проверки состояния канализации, выемки накопившегося мусора и прочистки труб в случае их засорения.
2. Поворотные. Монтируются в точках, где трубопровод делает поворот. Поворотный дренажный колодец предотвращает образование засоров, как это случается в коленах канализационных труб.
3. Промывные. Используются для профилактики отложений на трубах и прочистки небольших засоров с помощью давления воды. Устанавливаются в самой высокой точке сточной системы.
4. Фильтрационные. Как правило, используются в системах отвода фекальных сбросов. Являются конечной точкой трубопровода. Предназначены для окончательной очистки стоков от органических и химических примесей.
5. Перепадные. Назначением этих конструкций является уменьшение скорости движения стоков, чтобы не вызвать переполнения резервуаров. В зависимости от крутизны склона схема обустройства перепадных колодцев может включать одно такое сооружение или каскад резервуаров одного объема.
6. Накопительные. Используются для сбора талых и дождевых вод. Колодезный резервуар такого типа полностью герметичен. Собранная жидкость используется в хозяйственных целях. Ее выкачка осуществляется дренажным насосом или вручную.

Как правило, один колодец может выполнять сразу ряд задач — собирать органику, соединять несколько труб, гасить скорость стоков и поворачивать их в нужное направление. Строить эти сооружения можно практически на любой местности, кроме вечной мерзлоты. Остановимся более подробно на том, что такое дренажные колодцы, устройство этих сооружений и правила их сборки.

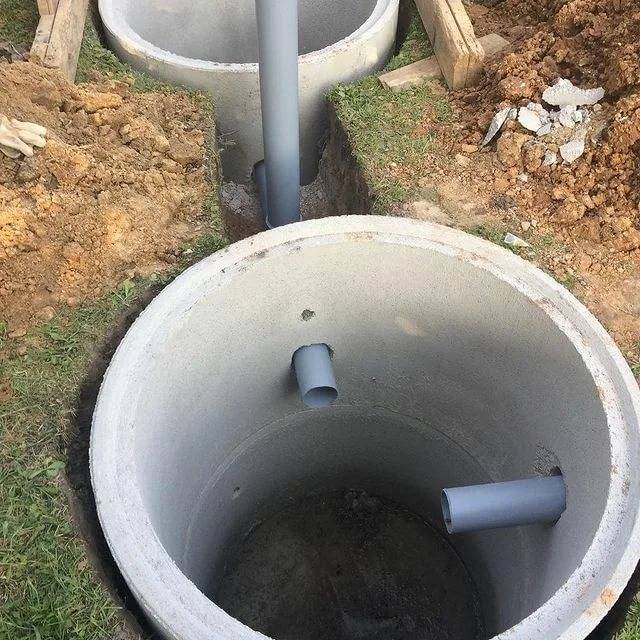

Обустройство дренажного колодца из бетонных колец

Дренажный колодец из бетонных колец или другого материала требуется в случае близкого расположения водоносного грунтового слоя на участке. Система помогает защитить конструкции, находящиеся под землей от размывания водой, позволяет отвести излишние талые и ливневые воды и подсушить плодоносный слой почвы. Дренажный колодец – обязательный элемент всей системы, а вот выполнение его может быть как из подручных материалов, так и из прочных пластиковых или бетонных конструкций.

Устройство колодцев простое: установка на подушку, выполняющую слой фильтра. Толщина подушки не менее полуметра, состав: щебень, гравий средних фракций и песок. Подложка обязательна, даже если нижнее кольцо оснащено фильтрационным дном. При этом накопительные и ревизионные конструкции ставятся на уплотненное основание, залитое цементной стяжкой или плиту днища.

Установка колец должна быть строго вертикальной, стыки обязательно герметизируются мастиками на битумной основе или промазываются раствором в составе которого есть бетон. Глубина ямы для колодца составляет не менее 1,5 метров, а лучшее место для рытья – низина.

Чтобы устройство работало хорошо, необходимо в звене, находящемся ближе к поверхности, проделать отверстие для трубы, которое по стыкам герметизируется. А для придания прочности всей конструкции, сборные элементы скрепляются изнутри металлическими пластинами, сделать которые можно самостоятельно. После установки всех звеньев, пространство между стенками шахты и грунтом засыпается гравием, затем поверхность выравнивается и при необходимости закрывается крышкой или геотекстилем.

Положительным моментом служит быстрый запуск колодца в эксплуатацию – устройство может работать уже после подсыхания герметика.

Достоинства сборных колодцев из ЖБИ

При планировании строительства систем водоотведения внимание уделяется многим параметрам, от которых зависит надежная эксплуатация инженерных сетей. Дренажный колодец из железобетонных колец практически по всем техническим параметрам превосходит аналогичные изделия из кирпича, бетона, древесины и пластика

У собранных из ЖБИ дренажных колодцев имеются такие достоинства и преимущества:

1. Высокая прочность. Изделия устойчивы к экстремальным вертикальным и горизонтальным нагрузкам, которые возникают из-за сезонных подвижек грунта.
2. Целостность конструкции. Герметичность достигается особыми уступами на краях колец и использованием надежных уплотнителей. В неустойчивых грунтах фрагменты шахты соединяются сваркой.
3. Устойчивость к влиянию агрессивной среды. Бетон невосприимчив к кислоте и щелочи, которые содержатся в некоторых типах грунта. Налет и ил не разъедают этот материал. Им не интересуются насекомые и грызуны.
4. Быстрый срок возведения. При использовании экскаватора монтаж шахты занимает всего несколько часов. При этом качество готового сооружения гарантировано.
5. Длительный срок эксплуатации. Это очень ценное качество, которое ценят частные застройщики и крупные подрядчики, так как ремонт систем отвода стоков является довольно существенной проблемой.
6. Простота обслуживания. Оно заключается в периодической замене фильтра, очистке стен шахты от осадка и налета.

Кольца изготавливаются методом вибропрессования с использованием прочной стальной арматуры. Благодаря этому в готовых изделиях отсутствуют полости и щели, которые могут ослабить забетонированный колодец.

Следует остановиться и на минусах сборной шахты. К ним относится значительный вес колец, предполагающий аренду грузового транспорта и подъемных приспособлений. Из этого вытекает и необходимость обустройства подъездных путей к месту проведения монтажа. Слабым местом бетонной шахты являются стыки фрагментов, из которых она собрана. Их укрепление влияет на скорость и стоимость монтажа.

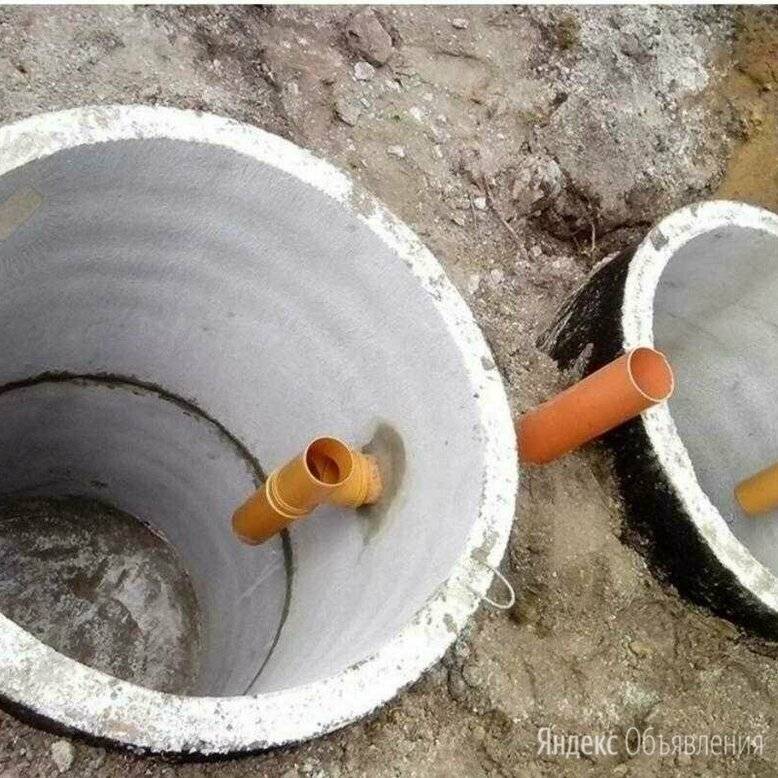

Устройство дренажного колодца из бетонных колец – все нюансы

Дренажный колодец из бетонных колец отличается долгим сроком эксплуатации и хорошей прочностью. Их также называют сборными бетонными колодцами.

Конструкции сооружаются из бетонных колец различной толщины, диаметра и высоты. Если не хватает денег, чтобы приобрести армированные кольца, можно использовать обычные бетонные или железобетонные конструкции.

Рассмотрим установку дренажных колодцев из бетонных колец

Существует четыре вида:

• поворотные;
• коллекторные;
• поглотительные;
• ревизионные.

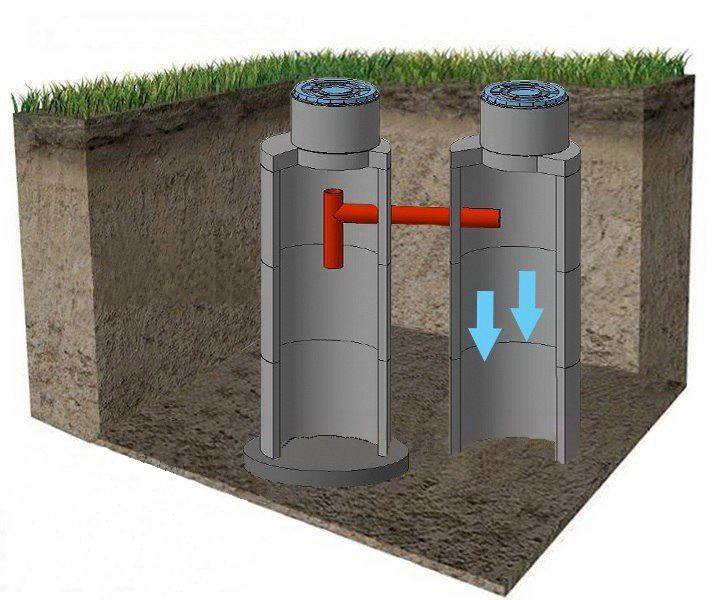

Полезная схема ,поясняющая принцип функционирования такого колодца

Независимо от вида колодца, его нужно устанавливать в специально подготовленный котлован.

Глубина котлована — 2 метра. Стены котлована нужно подчистить, а на дно уложить плотно утрамбованную подушку из песка и гравия.

Поворотный и смотровой варианты

Поворотные  и смотровые дренажные колодцы из бетонных колец устанавливаются на местах сгиба трубопровода таким образом, чтобы к ним было удобно подвести все крестовые, угловые и плавно переходящие элементы трубопровода.

Следует также заметить, что такие конструкции устанавливают не только на местах сгибов, но и на участках, где вся магистраль уходит вниз. Это нужно для того, чтобы удостовериться в исправности соединений труб и контролировать уровень сточных вод.

Устройство дренажного колодца из бетонных колец в этом случае простое – нужно только установить одно или два кольца в подготовленную яму, после чего сделать несколько отверстий для элементов дренажной магистрали.

Угловые соединения труб производятся в самом колодце. Готовую конструкцию нужно накрыть люком.

Совет. Лучше приобрести готовый люк.

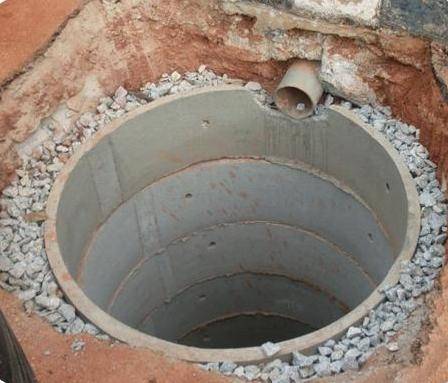

Поглотительный колодец

Данный вид колодцев применяется на приусадебных участках.

Они необходимы для осушения большого земельного участка в отсутствие там дренажной магистрали. Такие конструкции называют фильтрующими, поскольку они очищают сточные воды от мусора.

Совет. Для устройства подобных дренажных колодцев лучше применять армированные бетонные кольца.

Соорудить такой вариант собственноручно просто, главное придерживаться следующей инструкции:

1. Первый шаг – выкопать яму глубиной два метра с диаметром чуть больше диаметра кольца.
2. На дно котлована последовательно опускаем бетонные кольца.
3. Дно ямы и пространство вокруг колодца засыпаем гравием.
4. Ближе к верхней кромке образовавшейся трубы делаем отверстия для дрен. Лучше применить алмазное бурение.
5. Верхняя часть колодца не должна находиться выше уровня земли. Если так случилось, обрежьте ее.
6. Готовую конструкцию накрываем листом геотекстиля и засыпать грунтом.

Коллекторный вариант

Еще их называют накопительные. Их название говорит само за себя – они предназначены для сбора воды, которая поступает с ливневой канализации. Это единственный вид колодцев, где дно обязательно. Для его обустройства используйте бетонную плиту или сделайте стяжку на дне котлована.

Шахту нужно герметизировать.  Инструкция по монтажу – такая же, как и в предыдущем случае. Отличительная черта такого колодца — возможность отстаивания воды для полива или технических целей.

Для чего нужны

Колодцы нужны для накопления и отвода грунтовых вод, а также используются при контрольной проверке дренажных труб и прочистке системы от ила и мусора. Разновидность резервуаров связана с их рабочей направленностью. Однако принцип устройства у всех одинаковый. В конструкцию включены три основные части:

• дно – цельное или в форме тройника, с приспособлением для сбора ила;
• шахта – дрена с гофрированными или гладкими стенками;
• крышка – сплошной или ливневый люк, сделанный из металла или пластика.

Есть типы емкостей, у которых дно не предусмотрено. Иногда резервуары закрывают герметическим люком, чтобы полностью исключить попадание мусорных отходов вместе с поверхностными стоками.

Смотровой колодец для ревизии дренажной системы

Илистые образования и другие наносы, поступающие в колодец по трубам, оседают на днище. Поэтому оно должно находиться ниже подсоединенных дрен, как минимум, на 40 см.

Обслуживание и ремонт дренажных колодцев

Обслуживание шахты из ЖБИ необходимо проводить не менее одного раза в год, не дожидаясь возникновения проблем с засором труб или переполнения резервуара илом и мусором.

Чистка заключается в откачке воды, удалении осадка со стен, извлечении использованного щебня и песка. После этого засыпается свежий фильтр.

Ремонт необходим в тех случаях, когда наблюдается протечка в стыках между кольцами, их смещение или появление трещин. Во всех случаях шахта полностью осушается для проведения полной диагностики. Проблемы со стыками устраняются штукатурными работами.

Если кольцо сдвинулось, то оно ставится на место после откапывания шахты. Треснувшие кольца меняются полностью. Это довольно тяжелая работа, для которой необходимо привлечение спецтехники, но по-другому колодец не восстановить.

Из каких материалов изготавливаются колодцы

Дренажные колодцы могут изготавливаться из разных материалов, отличающихся своими свойствами:

1. Бетон. Это традиционный материал для изготовления дренажных колодцев. Проще всего монтировать сооружение из бетонных колец, установленных одно поверх другого. Стенки и дно также могут быть залиты бетонным раствором, особенно, если дренажный колодец изготавливается своими руками. Для этого необходимо будет сконструировать опалубку. Бетон относится к долговечным и прочным материалам, но при долгом контакте с водой он начинает постепенно крошиться и трескаться.

2. Кирпич. Им выкладывают стенки колодца, дно которого заливается бетоном. Кирпич менее долговечен, нежели бетон, но его удобно укладывать даже в одиночку. Для изготовления дренажных систем применяется редко.

3. Пластиковые (полимерные) колодцы. Они все увереннее вытесняют прочие материалы, применяемые в системах дренажа. Пластиковые емкости обладают рядом преимуществ:

• устойчивость к экстремальным температурам. Они могут эксплуатироваться в температурном диапазоне -60+50 градусов;
• пластик является легким материалом, поэтому монтаж такого сооружения можно проводить самостоятельно, без привлечения строительной техники;
• установка дренажного колодца из пластика выполняется быстро и просто. При необходимости материал легко подрезается до нужных размеров, что невозможно произвести с бетонными кольцами;
• инертны к различным агрессивным веществам;
• им не страшны коррозия и окисление;
• обладают прочностью, сопоставимой с металлом и бетоном;
• отлично переносят механические и гидравлические нагрузки;
• пластиковые емкости не гниют, не повреждаются грызунами и насекомыми;
• емкости из пластика можно размещать на любой глубине и в почве с любой структурой;
• долговечность пластикового резервуара составляет около 50 лет.

Чаще всего в качестве дренажных емкостей используются гофрированные трубы различного диаметра, изготовленные из поливинилхлорида. Колодец дренажный смотровой, либо имеющий другое предназначение, изготовленный из таких труб, обладает достаточной жесткостью, чтобы противодействовать выталкиванию его из земли грунтовыми водами.

Если вы ищите самые лучшие биотуалеты для дома — цены, отзывы и особенности их эксплуатации описаны в нашем отдельном материале.

А характеристики насоса Ручеек мы описали здесь. Он может отлично справиться с откачкой воды из накопительных емкостей.

Подготовка к работе

Перед возведением колодезной установки необходимо купить подходящие кольца из железобетона с устойчивостью к влаге. Габариты и сечение зависят от назначения устройства и функций самого кольца.

Изделия производят разных типоразмеров. Диаметр может быть от 0,7 до 2,5 м, высота – от 0,1 до 2,5 м: диапазон вариантов широк.

Для дренажного колодца обычно выбирают изделия высотой полметра и сечением 0,7–1,5 м. Их масса зависит от размера и может быть от 200 до 900 кг.

Поглотительные устройства ставят на насыпную фильтрующую подушку. Ее нужно сделать высотой не меньше полуметра из песка и гравийно-щебневой смеси. Обустройство подушки потребуется даже тогда, когда нижнее железобетонное кольцо оснащено встроенным фильтрующим днищем.

Накопители и инспекционные устройства устанавливают на плиту дна или на стяжку из цемента. Предварительно низ котлована необходимо утрамбовать. Кольца ставятся одно на другое с четким соблюдением вертикали. Стыкующиеся участки герметизируют битумной мастикой или жидким цементом. Чтобы сборные элементы были закреплены надежно, изнутри их соединяют стяжками из металла так, чтобы один край пластины держался на верхнем кольце, другой – на нижнем.

Виды дренажных колодцев

Дренажные колодцы бывают нескольких типов:

• Коллекторные;
• Смотровые;
• Поворотные;
• Поглотительные.

Схема фильтрационного колодца

Поглотительный

Чаще всего на приусадебных участках устанавливают поглотительные колодцы, которые предназначены для осушения территории. Еще такие конструкции называют фильтрующими, так как они позволяют очистить стоки от мусора.

Изготавливаются такие колодцы своими руками довольно просто:

• В первую очередь вырывается яма глубиной не менее двух метров, в диаметре, несколько превышающем диаметр кольца.
• Затем на дно опускаются бетонные кольца, которые устанавливаются одно на другое.
• Далее дно колодца и пространство за наружными стенками надо засыпать гравием.
• В верхней части сооружения выполняется несколько отверстий для подвода труб. Как правило, для этого применяют алмазное бурение отверстий в бетоне.
• Если верхняя секция выше уровня грунта, то ее необходимо обрезать. Наиболее эффективный вариант — резка железобетона алмазными кругами.
• Далее верх колодца нужно застелить геотекстильным полотном и укрыть дерном. (См. также статью Утеплитель для бетона: особенности.)

Накопительный дренажный бетонный колодец

Накопительный

Еще такие конструкции называют накопительными. Как не сложно догадаться, они предназначены для накопления воды, поступающей с ливневой канализации, поэтому такие колодцы, в отличие от предыдущих, обязательно должны иметь дно. Для этих целей можно использовать бетонную плиту или выполнить на дне ямы стяжку.

Сама шахта должна быть хорошо герметизирована, поэтому между кольцами, если они соединяются не в замок, используют джутовое волокно, пропитанное смолой. Еще одной особенностью резервуара является то, что он требует постоянного ухода – откачки скопившейся воды специальным насосом. Их можно использовать для отстаивания технической воды.

Инструкция по монтажу во многом схожа с предыдущим колодцем, за исключением упомянутых нюансов. Кроме того, резервуар должен быть установлен ниже уровня залегания всего трубопровода.Как правило, достаточно установки трех колец.

На фото — поворотный колодец

Поворотные

Поворотные колодцы устанавливаются в местах угловых соединений труб дренажной системы. По сути, такая конструкция является смотровой. Устанавливаются они таким образом, чтобы к ним удобно было подводить все угловые, плавно переходящие или крестовые участки трубопровода.

Надо сказать, что потребность в таких конструкциях имеется не только на угловых соединениях, но и на участках, где магистраль протекает с уклоном вниз. В этом случае сооружение позволяет контролировать уровень стекающих вод, а также проверять на исправность участки соединения труб, если такие имеются.

Устройство дренажного колодца из бетонных колец в данном случае предельно простое – достаточно лишь вкопать одно или два кольца и выполнить в них отверстия, через которые будут проходить трубы. Угловые соединения магистралей выполняются в самом колодце.Сверху сооружение должно закрываться люком.

Вот, пожалуй, и все основные нюансы самостоятельного изготовления дренажных сооружений.

https://youtube.com/watch?v=y55kUBfw51s

В заключение

Бетонные кольца подходят для обустройства колодцев любого типа: смотровых, фильтрующих, поворотных, накопительных. Технологические процессы повторяются: вырыть яму, установить кольца, при необходимости оснастить днищем и нужным количеством отверстий для патрубков.

Не забывайте время от времени проверять колодец на наличие заиленности, сделать чистку собственноручно можно лишь при малых загрязнениях. В противном случае устройство перестанет функционировать.

При всех достоинствах, устройство дренажного колодца из бетонных или железобетонных колец имеет существенный недостаток – стоимость. По средним расценкам только работы составляют от $300, плюс цена материалов. И помните, что на легких, песчаных, слишком подвижных грунтах тяжелый вес бетона не позволяет обустраивать колодцы – тут нужны более легкие пластики или другие материалы. Бетонное же устройство довольно быстро осядет и придется его постоянно наращивать.
