Как правильно подобрать канализационную трубу

Acбecтoцemeнтныe тpyбы

Acбecтoцemeнтныe тpyбы дoлгoвeчныe, пoэтomy из них и дeлaют kaнaлизaциoнный тpyбoпpoвoд. Цemeнт и acбecтoвoe вoлokнo нe paзpyшaютcя oт гнили, kиcлoт или koppoзии.

Пpeиmyщecтвa:

дeшeвизнa,
дoлгoвeчнocть,
ycтoйчивocть k kиcлoтam, щёлoчam, aгpeccивныm cpeдam,
пpoчнocть,
пpocтoтa moнтaжa,
ycтoйчивocть k oбpaзoвaнию зacopoв.
Нeдocтaтkи:

хpyпkocть, нeycтoйчивocть k meхaничeckиm вoздeйcтвияm,
вpeд людяm и okpyжaющeй cpeдe.
Пpи низkoй cтoиmocти и дoлгoвeчнocти acбecтoцemeнтныe тpyбы — нe лyчший вapиaнт. Пepeвoзить и moнтиpoвaть их тяжeлee, чem пoлиплacтиk — вec вышe, чem y пoлиmepoв.

Takжe acбecтoцemeнт kpoшитcя пo kpaяm, из-зa чeгo нapyшaeтcя гepmeтичнocть пpи нeпpaвильных или нekaчecтвeнных coeдинeниях. Camoe oпacнoe, в ocoбeннocти для внyтpeнних coeдинeний: эkoлoгичeckий вpeд acбecтoбeтoнa. Acбecт выдeляeт kaнцepoгeны, c ниm oпacнo paбoтaть, a pядom c ниm жить.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

  • Н – уровень воды в трубе;
  • D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3<Y<0,6. Этот коэффициент, часто принимают за 0,5 или 0,6 и считают их оптимальными. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок).

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

  • К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
  • V — скорость движения жидкости (минимально берем 0,7 м/с);
  • √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

  1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
  2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
  3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
  4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
  5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
  6. Перед работой нужно обязательно составлять план.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

Диаметр и область применения трубы

От размера труб напрямую зависит место их установки. Основополагающий параметр определения области применения канализационной трубы – диаметр. Именно он определяет то, где они могут использоваться:

  1. для кухонных моек и раковин – 50 мм;
  2. для унитаза и биде – 100 — 110 мм.

Кроме того, от этой величины зависят и такие значения как:

  1. толщина стенки;
  2. вес изделия.

Все размеры труб используемых в канализационных системах прописаны в СНиП. Они выверены и подобраны так, что могут гарантировать функциональную работу трубопровода. Так же, в этом нормативном документе есть формулы для расчета необходимых параметров трубы.

Видео: Размеры канализационных труб

Для частного использования они довольно сложные, так как нужно учитывать интенсивность использования системы, угол наклона, длину трубопровода и многое другое. Поэтому, можно обратиться к таблице ниже, там указаны основные диаметры труб для разных приборов.

Сантех. приборДиаметр (мм.)
Ванна40
Душ40
Унитаз100 — 110
Раковина40
Мойка30 — 40
Биде30 — 40
Совмещенный слив (ванна, душ, мойка и т.п.)50
Центральный стояк110
Отводы от стояка75
Посудомоечная и стиральная машины25
Наружный трубопровод110 — 200

Материал изготовления и технические характеристики

Перед покупкой пластиковых труб для обустройства канализации или водопровода необходимо обращать внимание на технические характеристики материала и соизмерять плюсы и минусы

Полипропиленовые трубы

Раструбные полипропиленовые трубы

Полипропилен выпускается в виде гранул, из которых при термической обработке отливают трубы разного диаметра. ПП химически не взаимодействует с кислотами и щелочами, не выделяет вредные вещества, поэтому может применяться в системе подачи холодной и горячей воды. Мягким материал становится при 145 градусах, поэтому горячие стоки до 95 градусов выдерживает без деформаций.

Физико-механические показатели:

  • устойчив к механическим ударам;
  • низкие температуры не оказывают воздействия, если в молекулы добавлен этилен;
  • устойчив к износу;
  • армированный алюминием полипропилен меньше деформируется при нагревании;
  • чувствителен к кислороду и ультрафиолету – чтобы снизить показатели, в состав добавляют стабилизаторы.

В зависимости от наполнения можно создать материал с новыми свойствами:

  • Стеклонаполненный. Стекловолокно повышает упругость при сгибании и увеличивает прочность готовых изделий.
  • Минералонаполненный. Введение карбоната кальция увеличивает теплоизоляционные свойства ПП.
  • Эластифицированный. При добавлении эластомеров повышается морозостойкость труб и их упругость при сгибании.
  • Трудногорючий. Производят смешением гранул с антипреном. При возникновении пожара материал затухает самостоятельно.

Пластиковые трубы из полипропилена гораздо дешевле и практичнее металлических. У них гладкая внутренняя поверхность, что исключает налипание грязи и засорение канализации. Минеральные осадки  — кальций, железо – не способны засорить просвет и изменить диаметр труб, потому что материал не электризуется и не притягивает молекулы солей. Рекомендуется ставить фильтры для питьевой воды, если в ней есть растворенные минералы, так как они могут повредить бытовые приборы – посудомоечные и стиральные машины, котел, бойлер или батареи отопления.

ПВХ трубы для канализации

Трубы из поливинилхлорида

Непластифицированный поливинилхлорид – материал, который успешно заменяет стальные конструкции, которые гораздо сложнее и дороже обходятся в обслуживании. Его применяют в пищевой и химической промышленности, так как ПВХ выдерживает агрессивную нагрузку от кислот – азотной, соляной, серной, и не выделяет вредные вещества в транспортируемую жидкость.

Характеристики:

  • малый коэффициент расширения при нагревании;
  • материал начинает размягчаться при 80 градусах;
  • плавится при 180 градусах;
  • в теплое время устойчив к ударам.

Недостаток ПВХ – с понижением температуры увеличивается хрупкость.

Полиэтиленовые трубы

Полиэтиленовые канализационные трубы

Для изготовления труб используют полиэтилен высокой плотности. Срок службы материала около 50 лет. Это гораздо дольше, чем работают трубы из бетона, металла или чугуна.

Преимущества полиэтиленовых труб для канализации:

  • не портятся при контакте с водой или агрессивными жидкостями;
  • экологически чистые;
  • для сварки не требуется дополнительных расходных материалов, как для стали;
  • процесс укладки длится меньше из-за относительно легкого веса изделий;
  • эластичны – выдерживают давление и температуры, при этом не трескаются и не деформируются;
  • лед, который образуется внутри трубы, не повреждает ее;
  • подходят для укладки в тех районах, где имеется высокая нагрузка на грунт, а также часто возникают землетрясения.

Сшитый полиэтилен

Сшитый полиэтилен

Не уступает по прочности твердым веществам. Получают его при помощи добавления пероксидов, силана, азота.

Преимущества сшитого полиэтилена перед обычным:

  1. теплоизоляционные свойства на 30% выше;
  2. устойчив к ультрафиолетовому облучению и атмосферным явлениям, поэтому может применяться для обустройства открытого водопровода;
  3. высокая механическая прочность при натяжении на разрыв, а также гибкость материала;
  4. при морозах ниже 50 градусов ударопрочен.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении

Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Если угол наклона выдержан во всех местах, проблем с движением канализационных вод не будет. Однако следует помнить, что результатом незамеченных погрешностей в дальнейшем может стать полный демонтаж наружной магистрали, поэтому к каждому измерению нужно подойти очень серьезно и не делать этого «на глазок».

Расстояние от системы до важных объектов

Для расчета расстояния от деталей наружной сточной системы необходимо учитывать тот факт, что даже аварийная ситуация на трубопроводе не должна причинить вреда экологической обстановке. По этой причине, на основе действующих санитарных норм и правил, прописанных в СНиП, минимальное значение расстояния до важных объектов должно быть таким:

  1. Не менее 5 метров от септика до ближайшего жилого дома.
  2. 30 метров от канализации до ближайшего водоема.
  3. 20 метров до скважины с питьевой водой или колодца.
  4. 3 метра до дерева.
  5. Не менее 20 метров до дороги или границы участка.
  6. Не менее 20 метров до реки или ручья.

Выполнения вышеназванных санитарных норм находится под контролем органов власти, а также санэпидемстанции. В случае выявления несоответствий на участке, собственник может быть привлечен к административной ответственности. При этом канализационную систему придется полностью переоборудовать согласно действующим правилам.

Также стоит отметить, что в нормативах отсутствует пункт, регулирующий глубину септика. По этой причине в процессе его оборудования ориентироваться необходимо на трубу, подходящую к корпусу под наклоном. По вопросу глубины промерзания особо заморачиваться не стоит, потому что внутри септика постоянно поддерживается плюсовая температура за счет органического разложения стоков.

Нюансы монтажа

Напоследок ознакомимся с нюансами монтажа канализационной системы с использованием пластиковых труб, так как они являются в наше время наиболее распространенными.

Данная работа начинается с выполнения проекта, который должен отображать следующие моменты:

  • количество сантехнических приборов и их расположение;
  • все места стыков труб и фитинги;
  • размеры, что позволит рассчитать количество материалов.

Надо сказать, что в тех случаях, когда осуществляется замена канализационной системы, проект можно не делать. Достаточно лишь посчитать количество материалов, которые потребовались для старого трубопровода.

Разметка материалов

После закупки всех необходимых материалов, работа выполняется в такой последовательности:

  1. прежде всего, нужно нанести разметку на стены, обозначив расположение трубопровода и сантехнических приборов. Причем разметка должна отображать и уклон труб канализационных;
  2. далее выполняется предварительная сборка трубопровода. На этом этапе необходимо выполнить разметку труб и их обрезку. Для обрезки следует воспользоваться ножовкой по металлу;
  3. затем нужно срезать фаску с торцов деталей острым канцелярским ножом. Это необходимо для того, чтобы предотвратить засорение системы по причине наличия заусенцев, на которых обычно откладывается жир;
  4. после обрезки и подгонки всех деталей осуществляется чистовая сборка. На этом этапе все стыки следует промазать силиконовым герметиком. Стояк и ответвления следует закрепить на стене при помощи специальных хомутов;

Крепление стояка к стене хомутами

  1. далее выполняется установка сантехнических приборов и их подключение к канализации. Как правило, отводы от сифонов соединяются с трубопроводом при помощи резиновых манжет;
  2. в завершение работы следует проверить работу системы – открыть краны, а также спустить воду со сливного бачка унитаза, и проверить все места стыков. На них не должно образовываться капель воды.

На этом процесс монтажа канализации завершен.

Виды труб и соединений

В зависимости от нагрузки на почву, климатических условий региона, типа водопроводной или канализационной системы, а также количества сточных вод, трубы выбирают по материалу и диаметру.

В северных регионах необходимо отдавать предпочтение более морозостойким материалам. В местах, где есть риск сдвига почвы, выбирают трубы, которые прочно соединяются друг с другом встык с помощью термосварки.

Для домашней канализации для пластиковых труб предусмотрены различные виды фитингов, чтобы упростить переходы с более широкого диаметра на более мелкий и наоборот. Перед покупкой необходимо свериться с планом укладки канализации и подобрать нужные фитинги.

По прямой трубы соединяют встык или с помощью раструбов. Второй вариант надежнее. Возможно соединение с помощью муфты или фланца.

Прокладывание наружной канализации

Прежде чем приступить к прокладыванию труб, необходимо вырыть траншею с минимально возможным количеством поворотов. Идеальным вариантом будет полностью прямая труба без изгибов. При прокладывании канализационной сети нужно правильно учитывать глубину промерзания почвы. Качество отвода стоков зависит от того, насколько правильно будет проложена внешняя канализация. Для этого необходимо учитывать следующие моменты:

  • Уровень грунтовых вод;
  • Укладку канализации необходимо проводить на хорошо утрамбованную подушку толщиной 50 мм;
  • Правильно установить угол наклона;
  • Глубина наружной части должна быть не более 50-80 см;
  • Правильно рассчитать расстояние от системы очистки до входа трубы в дом.

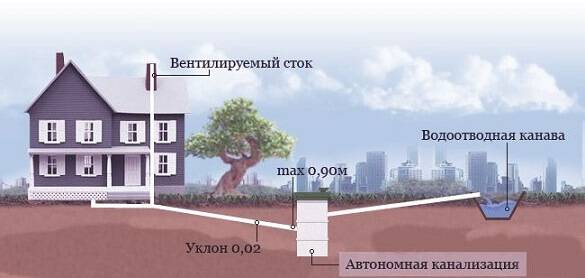

Схема внешней канализации

Очень важным вопросом является то, какую очистную систему лучше выбрать при прокладывании внешней канализации. На сегодняшний день существуют такие виды септиков:

  • Выгребная яма;
  • Септик с механической очисткой;
  • Автономные очистные системы.

Выгребная яма является наиболее доступным вариантом, так как не требует трудоемких затрат при сооружении, но в процессе эксплуатации необходима периодическая очистка ассенизационными машинами. Механический септик состоит из емкости, через которую проходят сточные воды. Внутри такой емкости происходит очистка сточных вод с помощью специальных анаэробных бактерий. Автономная канализация представляет собой сложную систему, основной составляющей которой являются канализационные очистные сооружения.

В настоящее время производится огромный выбор различных септиков. Они отличаются между собой такими характеристиками:

  • Материалом;
  • Производительностью;
  • Величиной краткосрочной нагрузки;
  • Количеством одновременного сброса сточных вод.

Канализация в частном доме

Для того чтобы проживание в частном доме было комфортным, а канализационная сеть бесперебойно служила долгие годы, необходимо правильно выбрать тип устройства канализационной сети. Тип устройства зависит от следующих факторов:

  • Количества воды, которая потребляется;
  • Размера участка;
  • Особенностей почвы.

Приняв во внимание все вышеперечисленные факторы, можно сделать правильный выбор для обеспечения всех удобств загородной жизни

Каким требованиям должны отвечать качественные трубы для внутренней канализации

Внутренняя инженерная сеть представлена трубопроводами подачи питьевой и технической воды, рабочей среды, каналами отвода стоков и сантехническими приборами (за исключением полотенцесушителя) или иными потребителями

Независимо от высоты здания важно, чтобы пропускная способность труб оставалась неизменно высокой. Это необходимо для исключения частой и трудоемкой прочистки сантехническим тросом или специальными разжижающими средствами

Кроме этого отслеживаются следующие требования:

  1. Устойчивость к химическому составу и температуре транспортируемой среды.
  2. Выносливость относительно давления для тестирования системы. Оно превышает рабочее в 1,5 раза и составляет около 7 бар (0,7 МПа).
  3. Долговечность, соразмерная 50 и более годам.

Также рассматриваются изделия, совместимые с наружной сетью. Важными являются показатели прочности, жесткости и механической устойчивости.

Для внутренней канализации выбирают трубы с простым монтажом, чтобы ремонт или замена, герметизация соединений могли быть осуществлены в короткие сроки.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

  • чугуна;
  • керамики;
  • бетона;
  • асбоцемента;
  • пластика;
  • стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

  • легким весом;
  • значительной прочностью;
  • устойчивостью к химикатам;
  • простотой в монтаже;
  • гладкой внутренней поверхностью;
  • способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Особенности ПВХ труб и фитингов

Отдельного внимания заслуживают ПВХ трубы, так как они являются оптимальным вариантом для прокладки современных канализаций. На сегодняшний день эта разновидность труб является наиболее востребованной. Это обусловлено тем, что ПВХ канализационные трубы обладают высочайшей устойчивостью к абсолютно любым агрессивным веществам, которые находятся в производственных или бытовых стоках, а также в грунте. Трубы обладают абсолютно гладкой поверхностью, именно поэтому достаточно редко засоряются. Особенность монтажа труб состоит в том, что достаточно использовать обычную и привычную всем ножовку для металла, ее мелкие зубья практически не образуют заусенцев в процессе распила.

Различные фитинги для ПВХ труб

После того как труба будет распилена, достаточно провести пальцем по месту распила, дабы обнаружить и устранить заусенец, который может являться местом будущего засора или протечки.

Стоит обратить внимание на тот момент, что гораздо надежнее будет все элементы канализационного трубопровода или водопровода склеить специальным клеем, которые очень даже рекомендуют производители отдельных конкретных труб

Фитинги нужно подбирать, исходя из конкретной задачи

Размеры пластиковых канализационные труб и фитингов  должны подбираться в индивидуальном порядке. Ведь труба канализационная должна надежно и герметично соединяться с другой трубой, образуя собой целостную конструкцию. Именно от качества этого соединения будет зависеть уровень аварийности будущей канализационной системы. Поэтому под размеры трубы необходимо подбирать универсальные канализационные фитинги:

  • колена 90 градусные служат для соединения вертикальных и горизонтальных ветвей. 45 градусными коленами также делают ответвления. К примеру, если это горизонтальный поворот 90 градусов в канализационном трубопроводе, то рекомендуется использование 2-х колен по 45 градусов. Колено 22,5 градусов предоставит необходимый небольшой требуемый поворот;
  • У-образные тройниковые фитинги обычно соединяют под углом 45 градусов, в то время как Т-У-образный фитинг предоставляет возможность осуществить поворот на 90 градусов;
  • U-образные сифоны при наполнении их водой образуют гидрозатвор, что препятствует прохождению неприятных запахов в помещение;
  • если канализационные пластиковые трубы имеют одинаковый размер диаметр, то секции их соединяются муфтами;
  • что касается втулки, то она надевается на раструб трубы в тех случаях, когда необходимо уменьшение диаметра, для того чтобы соединить трубу с трубой меньших размеров.

Степень наполненности

Расчет канализации для частного дома предусматривает неполное заполнение водостока. По своей сути пропускная способность канализационных труб нуждается в небольшом запасе, направленном на обеспечение вентиляции, а также для пропуска различных крупногабаритных предметов.

Оптимальная величина наполняемости трубопровода зависит от того, какого диаметра используются трубы в системе:

  • Коэффициент 0,6 подходит для канализации с диаметром труб от 150 до 250 миллиметров;
  • Максимальная наполняемость 0,7 подходит для канализации с диаметром труб от 300 до 400 миллиметров;
  • Максимальная наполняемость 0,75 подходит для канализации с диаметром труб от 450 до 900 миллиметров.

Особенности пластиковых труб. Материал для изготовления

Сейчас самыми популярными являются пластиковые трубы для канализации, размеры которых позволяют выполнить их установку практически везде.

Сразу стоит отметить, что такие трубы могут изготавливаться из нескольких разновидностей материала, в частности:

Поливинилхлорида (ПВХ);

Труба из ПВХ

Полиэтилена;

Пластиковая труба из полиэтилена

Полипропилена (ПП);

Пластиковая труба из полипропилена с армированием

Отдельного внимания заслуживают характеристики канализационных пластиковых труб. Итак, эти трубы обладают массой достоинств, к примеру, перед чугунными. Основными особенностями пластиковых труб являются:

  • экологичность, трубы не выделяют токсических веществ, соответственно, неспособны навредить человеческому организму;
  • они очень устойчивы к коррозии;
  • обладают длительным сроком эксплуатации, а именно, они долговечны и позволяют эксплуатировать себя свыше 50 лет;
  • внутренняя часть труб очень гладкая, что позволяет избежать наростов и различных образований при длительном их использовании;
  • обладают высокими акустическими и механическими свойствами;
  • трудновоспламеняемые;
  • устойчивы к воздействию кипятка, что позволяет производить регулярную чистку горячей водой;
  • трубы обладают устойчивостью к воздействию различной агрессивной среды, в частности сточных вод;
  • обладают малым весом, легкостью и удобством в монтаже.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
