Делаем дровяное отопление дома своими руками: обзор схем, колов, преимущества и недостатки каждой системы

Инерционность системы

Другой недостаток твердотопливного котла скрыт в цикличности его работы и невозможности самостоятельно восполнять запасы топлива. Из-за этого требуется либо высокая теплоёмкость самой конструкции дома, либо глухое утепление, близкое к пассивному дому , либо способ хранить запас тепла на период остывания системы.

Поскольку объём самого теплообменника в котле небольшой, водоизмещение системы получается поднять в основном за счёт увеличения диаметра труб. Другой альтернативой такого рода можно назвать установку теплового аккумулятора. При грамотном подходе можно реализовать накопление тепла только после нагрева основной системы, что поможет ускорить прогрев дома и решить проблему с конденсатом.

Системы тёплого пола обладают собственной высокой инерционностью, которая растёт вместе с толщиной аккумулирующей стяжки. При наличии тепловой отсечки под полом это может быть действительно долговременный источник тепла. При достаточно толстом слое даже использование воды более высокой температуры не вызовет дискомфорта и тепловой зебры, но вместе с инерционностью системы растёт время её выхода на режим. С другой стороны, подключение тёплого пола к дровяному котлу требует достаточно сложной обвязки, исключающей перегрев как котла, так и трубок в полу.

Изготовление водяного контура

Вы сами легко сможете установить и сделать водяной котел на готовую водяную печь длительного горения, а если у вас ее нет, то большого труда не составит самим выложить ее из кирпича. Для нагревания воды. Изготовить водяной контур можно из старых чугунных радиаторов для отопления, которые вы сможете легко найти.

Их емкость в среднем составляет полтора литра. Можно соединить несколько таких между собой и на выходе получить нагреватель объемом 15 литров, но за счет больших габаритов он может подойти для использования далеко не во всех помещениях. Наиболее приемлемый вариант – это русская баня.

Для начала своими руками разберите. прочистите и промойте их с помощью солевой кислоты, а точнее ее раствора. Перед установкой всей конструкции следует поменять прокладки, разделяющие секции, так как изначально они не приспособлены к высоким перепадам температуры. которая может достигать пятисот с лишним градусов. Так как старый разделитель не выдержит и может произойти протечка радиатора, для прокладки используйте пропитанный шнур из асбеста. После этого можете приступать к сборке. Собрать его надо таким образом, чтобы труба для выхода расположилась над всей конструкцией, а для входа – под ней .

Готовый для использования контур расположите в дымоходе как можно ближе к топке. Горячий воздух, идущий оттуда, будет нагревать контур и соответственно воду, делая ее пригодной для отопления дома. В последствии всю систему водяного контура Вы подключите к радиаторам, отапливающим ваш дом

Не забудьте предварительно проверить всю систему на наличие каких-либо протечек, уделяя особое внимание контуру. который вы собрали своими руками. Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками

Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками .

Водяной контур можно применить к абсолютно любой печи длительного горения: от камина и до буржуйки. Также можно сделать котел из достаточно толстого метала и расположить его прямо под топкой, отчего он будет значительно быстрее нагреваться .

Преимущества системы на твердом топливе

Изготовление самодельных котлов отопления для частного дома подразумевает проведение расчетов, а также получение некоторых навыков и знаний

При этом самое важное в такой работе – это безопасность, так как даже заводские изделия периодически становятся причиной взрыва или пожара. Еще одна проблема, которая может сопровождать создание оборудования, это сопряжение самодельной конструкции с отопительной системой

Самыми доступными и безопасными котлами, которые можно соорудить своими силами, являются агрегаты, работающие на твердом топливе. Они характеризуются следующими преимуществами:

• высокий КПД;
• полная автономность системы;
• простая эксплуатация;
• экологичность;
• невысокие расходы.

Котлы, работающие на твердом топливе, отличаются самым высоким уровнем безопасности.

Можно выделить два типа котлов, работающих на твердом сырье:

• традиционные приборы,
• пиролизные.

Разница между ними в том, что осуществляется по-разному сгорание топлива.

В традиционных котлах предусмотрена только одна камера, где и происходит сгорание топлива.

Пиролизные агрегаты имеют два отсека, в нижнем из которых происходит сгорание топлива с выделением большого количества газа, а в верхнем – происходит его сжигание, в результате чего образуется большее количество тепла. При эксплуатации пиролизного котла требуется использовать только сухую древесину, а также соблюдать другие требования к теплоносителю.

Видео и рекомендации

Система таких агрегатов отличается простотой и доступностью. Такая работа под силу любому при условии соблюдения определенных условий:

• владение базовыми навыками горячей сварки;
• проведение предварительных расчетов и изготовление чертежа;
• подготовка всех необходимых материалов.

Видео 1 Делаем котел отопления своими руками

Видео 2 Делаем обычный самодельный дровяной котел

Видео 3 Новая супер модернизация самодельного котла “Бубафоня”

Видео 4 Самодельный “неубиваемый” электрокотел

Главная особенность самодельных котлов для отопления частного дома, видео которых мы можете посмотреть выше, это то, что для их создания не требуется никакое специальное оборудование, а конструкцию можно соорудить из подручных средств:

• листы металла, или металлическая бочка с толщиной стенки не менее 5 мм, при этом обязательно нужно удостовериться в отсутствии дыр;
• радиаторы.
• стальные и профильные трубы.
• заслонки.
• крепежные детали.
• дверца.

Для изготовления котлов используйте только новые материалы без брака, дыр, трещин и заломов.

Кроме того, котел можно оборудовать циркуляционным насосом.

Чертежи и инструкция

Собирать и устанавливать оборудование следует исключительно по схеме, обязательно в порядке, который был предусмотрен чертежом. При этом полностью исключены ошибки, приводящие к полной неработоспособности изделия.

Традиционные самодельные котлы для отопления частного дома, чертежи которых можно сделать самостоятельно, выполняются в виде 2 отсеков, размещающихся по принципу «матрешки». Внешний отсек будет исполнять роль камеры для сгорания топлива, а внутренний – будет служить баком для нагрева теплоносителя. При этом эти отсеки не должны между собой сообщаться, чтобы продукты сгорания не попадали в воду.

После сборки основы самодельный котел для отопления частного дома, чертеж которого дает возможность сделать это быстро и правильно, устанавливается на постоянное место. Затем топку оборудуют дымоходом с заслонками, для того, чтобы дым выводился наружу, и обеспечивалось отопление. В заключение – придание печи эстетики с использованием кирпича или декоративных элементов.

Далее самодельный котел подсоединяется к водяному контуру и проводится первое включение конструкции, которое является тестовым запуском. В случае успешного тестирования, изделие можно использовать по назначению.

Какие дрова лучше подойдут для камина?

Основное отличие каминов от печей или дровяных котлов заключается в наличии открытой топки. Исключение – камины, закрытые дверцей со встроенным жаропрочным стеклом, но и с ними надо уметь правильно обращаться.

Вот несколько рекомендаций на эту тему:

• не стоит использовать смолистые породы для открытых каминов, в том числе – хвойные. Такие дрова часто выстреливают частицами жара, что могут улететь достаточно далеко и привести к пожару;
• сырые дрова для камина применять нельзя в любом случае. Вы не получите от них тепла, а вот копоти – сколько угодно. Она осядет слоем сажи на панорамном стекле закрытой топки и лишит вас удовольствия созерцания пламени. Да и пламя от сырой древесины будет тусклым и слабым;
• копоть от влажных дров оседает и на стенках дымохода. Спустя какое-то время, когда вы положите в камин качественное топливо, она может загореться и поднять температуру в трубе до 800 °С, что чревато пожаром.

В общем случае в камине можно сжигать любые породы дерева (кроме смолистых), но слишком жаркие применять нет смысла, поскольку камин – отопитель малоэффективный. Подойдут ольховые, кленовые и осиновые дрова, а когда все же нужно «поддать жару», то можно подкинуть поленья березы или акации.

Отопление дома с помощью электроэнергии

Схема устройства электрического отопления дома.

Тепло в доме с использованием электрической энергии может быть реализовано с помощью нескольких вариантов, поэтому любой желающий может выбрать именно тот, который устраивает его. А благодаря гибким ценам теперь каждый может себе позволить такое удовольствие

Важно, что потребители, предпочитающие данную систему, имеют широкий выбор оборудования и установок обогрева

Электрические обогреватели бывают следующих видов:

• камины;
• система «теплый пол»;
• конвекторы;
• тепловентиляторы;
• инфракрасное отопление.

Тепловентиляторы и камины чаще всего используют как временный или дополнительный обогрев жилого помещения. А система «теплый пол» используется как источник, с помощью которого можно получать тепло постоянно. Тем более данную систему монтируют не только в основание пола, но и в панельные стены. А это дает возможность равномерно протапливать дом без использования газа и дров всю зиму. Но такую систему можно установить только на этапе строительства дома.

Система отопления твердотопливным котлом

Теплогенераторы этого типа работают на:

• дровах;
• торфе;
• брикетах;
• угле.

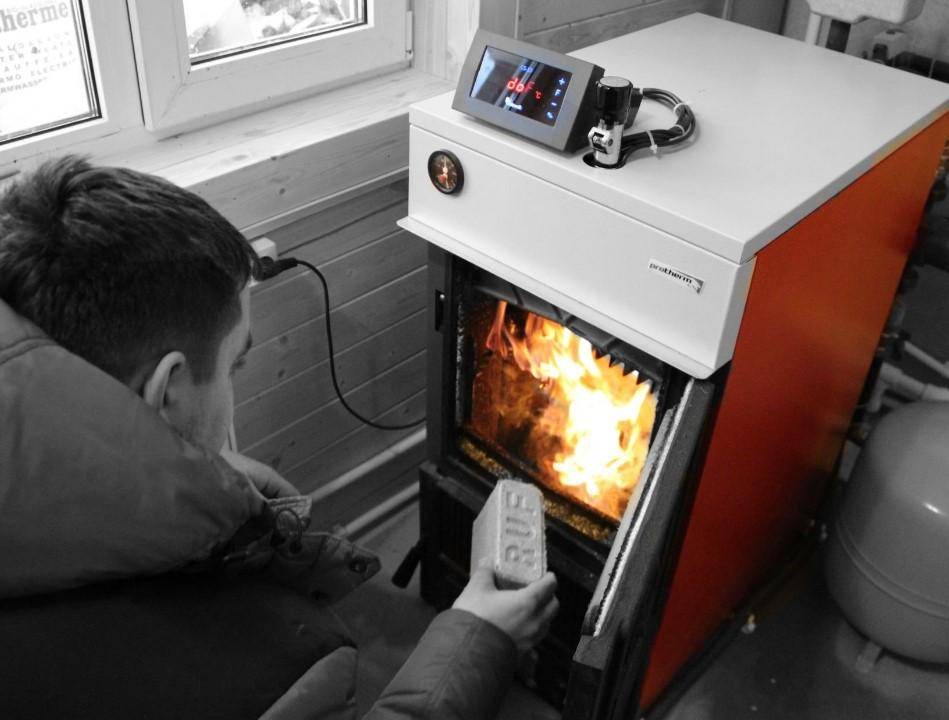

Загрузка и розжиг топлива производятся вручную.

Особенности системы

Сложность обвязки обусловлена спецификой работы твердотопливного котла:

1. Тепловой инерционностью. В отличие от газового и жидкотопливного, прибор нельзя быстро потушить. Даже при закрытой воздушной заслонке дрова продолжают какое-то время гореть, выделяя большое количество тепла. Это повышает вероятность перегрева рабочей среды и, как следствие, ее закипания и резкого роста давления в системе. Обвязку дополняют охлаждающим змеевиком, аварийным контуром и другими элементами для экстренного сброса тепла.
2. Зависимостью КПД от производительности. Максимальная эффективность наблюдается только в режиме номинальной мощности. Если котел притушить, прикрыв воздушную заслонку, сгорание топлива становится неполным. Это приводит к падению КПД и увеличению количества сажи в выхлопе. В систему интегрируют теплоаккумулятор, накапливающий производимую котлом энергию и порциями отдающий ее отопительному контуру.
3. Высокой концентрацией серы и других элементов в дымовых газах, обусловленной составом твердого топлива. При конденсации пара в выхлопе вода реагирует с примесями и превращается в агрессивный кислотный коктейль. По этой причине нужно предотвратить поступление в теплообменник рабочей среды с температурой ниже +50…+55°С, иначе его стенки вскоре будут разрушены. Применяют смесительный узел, при необходимости добавляющий горячую воду из «подачи» в «обратку».

Сложность обвязки обусловлена зависимостью КПД от производительности.

Требования к месту установки котла

Теплогенератор на твердом топливе нельзя располагать в жилых комнатах, ванной или кухне.

Для него выделяют отдельное техническое помещение, соответствующее таким требованиям:

• наличие 1 входа шириной от 80 см;
• объем – от 15 м³ + 0,2 м³ на каждый кВт производительности, но не менее 7 м³;
• высота потолка – от 2,5 м;
• приточно-вытяжная вентиляция должна обеспечивать 3-кратный воздухообмен и поступление кислорода, необходимого для сгорания топлива;
• предел огнестойкости стен, перегородок и перекрытий – 0,75 часа.

В котельной держат средства пожаротушения. Не допускается наличие над ней помещения или чердака.

Вентиляционные отверстия располагают:

• приточное – не выше 50 см от пола;
• вытяжное – не ниже 40 см от потолка.

Преимущества системы отопления

Обогрев твердым горючим имеет следующие достоинства:

1. Независимость от внешних источников энергии. Некоторые модели автономны на 100%, т. к. не нуждаются и в электричестве.
2. Низкую стоимость горючего: 1 кВт*ч от сжигания дров обходится в 0,9 руб., угля – в 1,6 руб., тогда как от сжиженного газа и солярового масла – в 2,5 и 2,8 руб. соответственно. В ряде регионов хворост и валежник можно раздобыть бесплатно.
3. Функциональность. Многие отопители оснащаются варочной поверхностью.
4. Безопасность. Твердое топливо не взрывается, как газ.
5. Комфорт. В отличие от дизельных, котлы на дровах и угле не издают неприятного запаха.

Обогрев твердым горючим обеспечивает безопасность и комфорт.

В условиях отсутствия централизованного газоснабжения такие установки наиболее популярны.

Недостатки

К отрицательным сторонам системы относятся:

Низкая степень автоматизации. Затруднена регулировка температуры теплоносителя; каждые 4-5 часов требуется подкладывать топливо.
Грязный выхлоп. Нужно регулярно очищать дымоход и теплообменник от сажи.
Сложная обвязка. Наличие теплоаккумулятора, аварийного контура и прочих элементов приводит к удорожанию системы и увеличению объема монтажных работ.
Пожароопасность

Из-за риска воспламенения сажи, попадания искр на строительные конструкции и выхода огня при обратной тяге требуется соблюдать меры предосторожности.

Некоторые недостатки в меньшей степени проявляются в котлах длительного горения.

Отопление загородного дома без использования газа и дров

Владельцы собственного жилья решают немало проблем, связанных с коммуникациями и обустройством дома. Хорошо налаженная система обогрева жилого помещения — одна из них. Установить газовое отопление возможно не всегда, и на это есть ряд весомых обстоятельств: отсутствие магистрали, дороговизна топлива или невозможность подключения к основному трубопроводу.

Считается, что лучшими видами отопления, используемыми для обогрева загородного дома или дачи, являются электрическая установка отопления и твердотопливные котлы.

При этом обогрев дома с помощью дров невозможен из-за отсутствия необходимого оборудования, проблем с выводом дымохода или отсутствием постоянного источника топлива. Поэтому такая проблема, как сделать отопление загородного дома или дачи без использования газа и дров, является для многих актуальной. Но данный вопрос можно решить, используя другие варианты отопления.

Обыкновенный котел

Сначала разберем, как изготовить простой дровяной котел своими руками. Модель представляет собой два цилиндра, помещаемых друг в друга. Первый используется в качестве топки. При горизонтальном расположении он может изнутри обкладываться огнеупорным кирпичом.

Второй выступает в качестве конвекционного носителя или используется для подогрева теплоносителя. Закладка дров производится непосредственно в топку.

Подручные материалы

Для уменьшения объема сварочных работ можно использовать толстостенную трубу или бочку. Возможно также использование других подручных материалов.

Особенности конструкции

В дровяном котле предусматривается поддувало для притока свежего воздуха и дымоход для отвода отработавших газов. Поддувало располагается в нижней части трубы и позволяет нижнему ряду дров тлеть, вырабатывая дополнительное тепло. Закладка дров в самодельные котлы производится через верх. Для этого подготавливается специальный люк.

Чтобы каждая заложенная стопка дров горела как можно дольше, часто предусматривается специальный груз, выполняемый в форме диска с лопастями и отверстием, имеющим диаметр 20 мм. При надавливании груза происходит сжимание горящего топлива. При этом объем поступающего воздуха значительно сокращается, так как он может проходить только через имеющееся отверстие.

Способ подключения

К системе отопления такой котел можно подключить двумя способами:

• врезав трубы с водой прямо в бочку. Циркулируя между трубами, она будет нагреваться, чтобы затем, поступив в систему отопления, нагревать радиаторы;
• врезав дымоход в бак с теплоносителем. Отработавшие горячие газы будут поступать в емкость, постепенно нагревая теплоноситель.

Схема отопления с насосом

Контур с принудительной циркуляцией лишен недостатков гравитационной системы. Длина труб и их диаметр могут быть любыми, нужно только установить мощную помпу.

Инструменты и материалы

Дополнительно потребуются:

• индикатор фазы;
• кусачки;
• стриппер (приспособление для снятия оболочки с жил) или нож.

Из инструментов вам понадобится индикатор фазы.

Нужны такие материалы и изделия:

• медные провода с сечением, соответствующим потребляемому насосом току;
• клеммы типа WAGO или самоизолирующие зажимы;
• диэлектрическая клейкая лента;
• короб для кабеля.

Кроме труб, фитингов и радиаторов, для монтажа контура понадобятся:

1. Мембранный расширительный бак. Из-за создаваемого помпой избыточного давления систему делают закрытой, поэтому вариант для гравитационного отопления не подойдет. Нужен красный мембранный бак – для технической воды. Синий для питьевой стоит дороже.
2. Манометр, воздухоотводчик и предохранительный клапан. Вместе они называются группой безопасности.
3. Трехходовой вентиль с термоголовкой.
4. Фильтр.

Что делать с конденсатом

Чтобы избежать поступления в котловой бак теплоносителя с температурой ниже +50…+55°С, вызывающего образование кислоты на его стенках, вблизи отопителя монтируют смесительный узел.

«Подачу» и «обратку» соединяют перемычкой с 3-ходовым вентилем, управляемым сигналами от термодатчика. При остывании теплоносителя на впуске в агрегат ниже критической температуры клапан поменяет положение, и произойдет подмес горячего потока в холодный.

Инструкция

Систему отопления собирают по следующим правилам:

1. Используют трубы ДУ25, при большой протяженности контура – ДУ32.
2. Горизонтальные участки прокладывают с малым уклоном, необходимым только для дренирования трубопровода, – 2-3 мм/м.
3. Разгонного коллектора не делают.
4. Группу безопасности устанавливают со стороны подающего патрубка котла не далее 0,5 м от него. Между теплогенератором и приборами запрещено размещать запорную арматуру.
5. Насос с фильтром и мембранный расширительный бак подсоединяют к «обратке», чтобы они работали в щадящих условиях при относительно низкой температуре.
6. Помпу размещают между 3-ходовым вентилем и отопителем.

Схема отопления твердотопливным котлом с насосом.

Нужно предусмотреть возможность аварийного сброса избыточного тепла.

Для этого используют:

• ветку с радиаторами в неотапливаемых помещениях (например, в кладовой или на веранде);
• змеевик в котловом баке, подключаемый к водопроводу с одной стороны и канализации – с другой.

Установка газовой горелки в твердотопливный котел

После здравого размышления и реальной оценки своих возможностей большинство домашних умельцев таки отдают предпочтение модернизации твердотопливных котлов, перерабатывающих ранее дрова или уголь. В их топку просто ставят газовую горелку заводского изготовления.

Для обустройства загородной собственности можно приобрести твердотопливный агрегат, который можно переделать в газовый. К примеру, печку Теплодар, в которую монтируется газовая горелка

Рассмотрим этапы установки горелочного устройства марки Теплодар АГГ:

• Демонтаж дверки топливника, заслонки зольника (или самого зольника, если он выполнен в виде выдвижного решетчатого ящика с монолитной дверкой), отбойник и колосниковую решетку. Короче, удалить нужно все конструктивные части, находящиеся в пределах топки и зольника.
• Фиксация горелочного устройства. В освобожденный от вышеперечисленных элементов канал топливника монтируется горелочный блок. Если печка Теплодар рассчитана на смену топлива, то горелочный модуль фиксируется в канале через штатные ушки продетыми в них шурупами с гайками.
• Подключение автоматики к пульту. Имеющиеся в конструкции горелочного блока устройства, обеспечивающие автоматическую работу котла, подключают к пульту управления.
• Крепление датчика термостата. Устанавливается на трубу подачи, оборачивается изоляцией для защиты от внешних механических и температурных воздействий, а сверху стяжками.
• Запуск в работу. Производится после проверки тяги и залпового проветривания помещения с модернизированным котлом. С помощью простой рукоятки подбирают наиболее подходящий режим.

Напоминаем, согласно требованиям, обозначенным в «Правилах безопасности систем газораспределения и газопотребления» все работы по установке оборудования, замене горелок, обслуживанию оборудования и подключению к сети, поставляющей голубое горючее, должны производиться газовщиками.

В технической документации, прилагающейся к печке Теплодар, есть подробное описание процесса установки газовой горелки для переделки твердотопливного агрегата в газовый

В соответствии с федеральными предписаниями и нормами с представителями газовых служб нужно заключить договор на поставку газа и сопутствующих услуг. Понятно, что не все удаленные населенные пункты смогут обслуживать сотрудники газовых организаций. Однако придерживаться требований желательно, чтобы избежать катастрофических последствий.

При уменьшении и резком погасании ослабляется ток, поступающий от электроэлемента, в итоге чего перекрывается канал подачи газа. Перегрев воды в котле фиксируется термодатчиком, который передает сигнал для размыкания контактной пары, блокирующей горелку

Рисковать или ценить и охранять здоровье с благополучием своих близких? Решать только вам. Разумнее отказаться от угрожающих мероприятий, но знать о процессе их выполнения очень полезно, чтобы проследить, насколько качественно и честно работают газовщики.

Достоинства и недостатки

Достоинств обогрева дровами достаточно много. Основным является их небольшая стоимость. Она ниже чем цена газа или электричества. Тем более что для такого вида отопления можно использовать даже отходы деревообработки. Тем более отнюдь не все населенные пункты нашей страны газифицированы. Особенно это касается деревень в сельской местности. Отопление поленьями отлично подходит и для дач.

Немаловажным фактором при выборе отопления дровами является экологичность этого топлива и тот комфорт, который он позволяет ощутить. Это не только тепло, но и визуальное наслаждение от вида горения дров в камине или в печи, оснащенной панорамным прозрачным экраном, который обычно встраивается в дверцу загрузки топлива.

Есть у отопления дровами и недостатки. В первую очередь это отсутствие автоматизации. Ведь топливо придется загружать в печь, котел или камин собственноручно, а это отнимает немало времени и сил. В этом обогрев поленьями, значительно уступает газовым и электрическим системам отопления. Ведь они могут эксплуатироваться практически без участия человека.

Заблаговременно потребуется позаботиться и о наличии запаса дров. Их можно купить или заготовить самостоятельно. Кроме того, если площадь дома большая, придется дополнительно использовать радиаторы, так как добиться хорошего обогрева с помощью одного лишь камина или печи, вряд ли получится. Особенно в зимний период. Лучше всего использовать котел с водяным контуром.

Несмотря на то, что по своей цене дрова доступны каждому, нужно будет потратиться на установки печи, котла или камина. А это «удовольствие» нельзя назвать дешевым. Также придется смонтировать и все дополнительное оборудование, которое потребуется чтобы качественно обогреть свой дом. *

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

• труба и лист из стали толщиной 4 мм;
• профтрубы, прутья металлические сечением 2 см;
• электродоты;
• вентилятор;
• кирпичи огнеупорные;
• автоматический регулятор температур;
• крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

• бочка из металла (объем – 200 л);
• стальной лист толщиной 3-5 мм (для создания топки);
• металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
• труба Г-образной формы (диаметр – 20 мм);
• колосник;
• дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении
