Типы и принцип действия генераторов электрического тока

Опции и возможности бытовых электрогенераторов

Для удобства эксплуатации производители оснащают свою продукцию рядом полезных опций, среди которых можно выделить:

  • устройство автоматического запуска агрегата при отключении электроэнергии;
  • наличие встроенного УЗО, отключающего устройство от электросети при пробое изоляции и появлении тока утечки;
  • контроль параметров и отображение их на дисплее;
  • защита от перегрузки.

Не будет лишним наличие в комплекте поставки специального шумогасящего кожуха, топливного бака увеличенного объема, кожуха, защищающего агрегат от воздействия низкой температуры и пр.

Устройство и конструкция генератора переменного тока

Стандартный электрогенератор имеет следующие компоненты:

  • Раму, к которой закреплен статор с электромагнитными полюсами. Изготовлена она из металла и должна выполнять защитную функцию всех элементов механизма.
  • Статор, к которому крепится обмотка. Изготавливается он из ферромагнитной стали.
  • Ротор – подвижный элемент, на сердечнике которого располагается обмотка, образующая электрический ток.
  • Узел коммутации, который отводит электричество с ротора. Представляет собой систему подвижных токопроводящих колец.

В зависимости от назначения, генератор имеет определенные особенности конструкции, но существуют два компонента, которыми обладает любое устройство, конвертирующее механическую энергию в электричество:

  1. Ротор – подвижная цельная деталь из железа;
  2. Статор – неподвижный элемент, который изготовлен из железных листов. Внутри него есть пазы, внутри которых располагается проволочная обмотка.

Для получения большей магнитной индукции, между этими элементами должно быть небольшое расстояние. По своей конструкции генераторы бывают:

  • С подвижным якорем и статическим магнитным полем.
  • С неподвижным якорем и вращающимся магнитным полем.

В настоящее время более распространено оборудование с вращающимися магнитными полями, т.к. значительно удобнее снимать электрический ток со статора, чем с ротора. Устройство генератора имеет немало сходств с конструкцией электродвигателя.

Видео. Генератор переменного тока.

Генераторы переменного тока способны восполнить электричество в доме при отказе стационарного устройства, а также применяются в любом месте, где необходима подача электроэнергии.

Для того чтобы обеспечить максимально комфортное существование человек разработал и изобрел огромное множество различных технологических устройств и сложных систем. Но одним из самых эффективных и действенных аппаратов, позволяющих использовать электричество стал генератор переменного тока. Ознакомиться с типами и видами УЗО .

Сегодня выделяют два основных вида конструкции:

  • Устройства с неподвижной частью – статором и вращающимся элементом – магнитным полюсом. Элементы данного типа широко используются среди населения, потому как наличие неподвижной обмотки избавило пользователя от необходимости снимать лишнюю электрическую нагрузку.
  • Электрическое устройство с якорем вращательного типа и неподвижным магнитным полюсом.

Выходит, что конструкция генератора сводится к наличию двух основных частей: подвижной и неподвижной, а также к элементам, которые служат связующим звеном между ними (щетки и провода).

Принцип работы

Принцип работы генератора переменного тока автомобиля:

  • вращающая часть ротора или привода механизма номинально принимается за электрический магнит. Именно он и будет передавать создаваемое магнитное поле на «тело» статора. Это внешний элемент устройства, который состоит из катушек с подведенными к ним проводами.
  • напряжение передается через кольца и коллекторные щитки. Кольца выполнены из меди и вращаются единовременно с ротором и коленвалом. В ходе движения к поверхности колец прижимаются щетки. Следовательно, ток будет передаваться от неподвижной части к подвижной части системы.

Технические характеристики

При покупке генератора переменного тока необходимо делать акцент на следующие технические характеристики:

  • Электрическая мощность;
  • Рабочее напряжение;
  • Количество оборотов вращающейся части генератора;
  • Коэффициент полезной мощности;
  • Сила тока.

Эти величины являются основными техническими характеристиками переменного тока.

Виды

Сегодня на территории Российской Федерации реализуют продажу различных видов сертифицированных и не прошедших лицензирование генераторов переменного тока. Обзор бытовых галогенных ламп и как выбрать здесь: . Самыми популярными из этих устройств являются следующие:

Генераторы переменного тока

, которые еще часто называют альтернаторами, представляют собой электромеханические устройства, предназначенные для преобразования механической энергии в электрическую. Принцип работы множества из них основывается на вращении магнитного поля. Современные генераторы имеют довольно простую конструкцию и способны производить электроэнергию высокого напряжения.

Большой востребованностью в современной энергетике стали пользоваться электромеханические генераторы вращающегося типа.

Принцип их работы

основывается на возникновении электродвижущей силы в проводнике, который находится под воздействием переменного магнитного поля. Все генераторы состоят из двух основных частей: индуктора, в котором создается магнитное поле, и якоря, создающего электродвижущую силу. Неподвижный элемент генератора носит название статор, а вращающийся — ротор. В генераторах переменного тока ротор выполняет функции индуктора.

Конструктивно индуктор представляет собой электромагнитную систему, в состав которой входит 2 полюса или больше и обмотка возбуждения. Эту обмотку питает постоянный ток возбуждения. В некоторых случаях используются индукторы, основой которых являются постоянные магниты.

Во всем современном мире подавляющую часть электроэнергии получают с использованием синхронных альтернаторов.

(Альтернатор) Электрический генератор — это устройство, в котором не электрические виды энергии преобразуются в электрическую энергию.

Вращающийся индуктор в таких устройствах образует магнитное поле, индуцирующее в статоре (как правило, с трехфазной обмоткой) электродвижущую силу переменного типа. Численно частота такой силы совпадает с количеством оборотов ротора за определенный промежуток времени.

Теоретическая часть

Основной принцип работы альтернатора

Начнем с самого основного – переменный ток отличается от постоянного тем, что он с некоторой периодичностью меняет свое направление движения. Также он меняет и величину, о чем мы подробнее поговорим далее.

Спустя определенный промежуток времени, который мы назовем «Т» значения параметров тока повторяются, что на графике можно изобразить в виде синусоиды – волнистой линии, проходящей с одинаковой амплитудой через центральную линию.

Базовые принципы

Итак, назначение и устройство генераторов переменного тока, называемого раньше альтернатором, заключается в преобразовании кинетической энергии, то есть механической, в электрическую. Подавляющее большинство современных генераторов используют вращающееся магнитное поле.

  • Работают такие устройства за счет электромагнитной индукции, когда при вращении в магнитном поле катушки из токопроводящего материала (обычно медная проволока), в ней возникает электродвижущая сила (ЭДС).
  • Ток начинает образовываться в тот момент, когда проводники начинают пересекать магнитные линии силового поля.

Строение простейшего электромагнитного генератора

Причем пиковое значение ЭДС в проводнике достигается при прохождении им главных полюсов магнитного поля. В те моменты, когда они скользят вдоль силовых линий, индукция не возникает и ЭДС падает до нуля. Взгляните на любую схему из представленных – первое состояние будет наблюдаться, когда рамка примет вертикальное положение, а второе – когда горизонтальное.

Генератор переменного тока — как устроен

  • Для лучшего понимания протекающих процессов нужно вспомнить правило правой руки, изучавшееся всеми в школе, но мало кем помнящееся. Суть его заключается в том, что если расположить правую руку так, чтобы силовые линии магнитного поля входили в нее со стороны ладони, большой палец, отведенный в сторону, укажет направление движения проводника, а остальные пальцы будут указывать на направление возникающей в нем ЭДС.
  • Взгляните на схему выше, положение «а». В этот момент ЭДС в рамке равно нулю. Стрелочками показано направление ее движения – часть рамки А двигается в сторону северного полюса магнита, а Б – южного, достигнув которых ЭДС будет максимальным. Применяя описанное выше правило правой руки, мы видим, что ток начинает течь в части «Б» в нашу сторону, а в части «А» – от нас.
  • Рамка вращается дальше и ток в цепи начинает падать, пока рамка снова не займет горизонтальное положение (в).
  • Дальнейшее вращение приводит к тому, что ток начинает течь в обратном направлении, так как части рамки поменялись местами, если сравнивать с начальным положением.

Спустя половину оборота, все снова вернется в изначальное состояние, и цикл повторится снова. В итоге мы получили, что за время совершения полного оборота рамки, ток дважды возрастал до максимума и падал до нуля, и единожды менял свое направление относительно нчального движения.

Переменный ток

В его честь была названа частота тока

Принято считать, что длительность периода обращения равняется 1 секунде, а число периодов «Т» является частотой электрического тока. В стандартных электрических сетях России и Европы за одну секунду ток меняет свое направление 50 раз – 50 периодов в секунду.

Обозначают в электронике один такой период особой единицей, названной в честь немецкого физика Г. Герца. То есть в приведенном примере российских сетей частота тока составляет 50 герц.

Вообще, переменный ток нашел очень широкое применение в электронике благодаря тому, что: величину его напряжения очень просто изменять при помощи трансформаторов, не имеющих движущихся частей; его всегда можно преобразовать в постоянный ток; устройство таких генераторов намного надежнее и проще, чем для выработки постоянного тока.

Мощнейшие генераторы, установленные на Пушкинской ГЭС

Самодельный асинхронный генератор

Для питания бытовых устройств и промышленного оборудования необходим источник электроэнергии. Выработать электрический ток возможно несколькими способами. Но наиболее перспективным и экономически выгодным, на сегодняшний день, является генерация тока электрическими машинами. Самым простым в изготовлении, дешёвым и надёжным в эксплуатации оказался асинхронный генератор, вырабатывающий львиную долю потребляемой нами электроэнергии.

Применение электрических машин этого типа продиктовано их преимуществами. Асинхронные электрогенераторы, в отличие от синхронных генераторов, обеспечивают:

  • более высокую степень надёжности;
  • длительный срок эксплуатации;
  • экономичность;
  • минимальные затраты на обслуживание.

Эти и другие свойства асинхронных генераторов заложены в их конструкции.

Устройство простейшего генератора

Простейший генератор представляет собой обыкновенную прямоугольную рамку, которая размещена между магнитами с разными полюсами. Для снятия напряжения с вращающейся рамки используют токосъемные кольца.

В автомобилестроение используют электромагниты – катушки индуктивности или обмотки медного провода. При прохождении электрического тока через обмотку, последняя насыщается электромагнитными свойствами. Для возбуждения обмотки используется аккумуляторная батарея.

Устройство автомобильного генератора переменного тока

Автомобильный генератор состоит из корпуса с крышками, в которых имеются отверстия для вентиляции. Ротор устанавливается в подшипниках 2 и вращается в них. Привод ротора осуществляется путем ременной передачи (ремень одевается на шкив). Ротор выступает электромагнитом (обмоткой). Ток на обмотку поступает с помощью двух медных колец и графитных щеток, которые соединены с электронным регулятором. Электронный реле регулятор отвечает за напряжение на выходе, которое должно находиться в пределах 12 Вольт вне зависимости от частоты вращения шкива привода генератора. Реле регулятор может встраиваться в корпус, а может находиться отдельно.

Статор – представляет собой три медные обмотки, которые соединяются в треугольник. К точкам соединения обмоток подключается выпрямительный мост, который состоит из 6 полупроводниковых диодов, которые служат для преобразования переменного напряжения в постоянное.

Генера́тор (с латыни generator означает «производитель») — устройство, что вырабатывает электроэнергию, производит продукты или преобразует один вид энергии в другой.

Автомобильный генератор — устройство, которое преобразует механическую энергию вращения коленчатого вала двигателя автомобиля в электрическую.

Автомобильный генератор применяется для питания потребителей электроэнергии, таких как система зажигания, приборы освещения, бортовой компьютер автомобиля, системы диагностики, а также для зарядки аккумуляторной батареи (АКБ).

От надежности работы генератора зависит бесперебойность работы остальных систем автомобиля и других его компонентов. Мощность современного автомобильного генератора составляет 1 кВт.

Принцип работы автомобильного генератора

Первые автомобильные генераторы были генераторы постоянного тока. Они требовали много внимания к себе, что обуславливалось частым обслуживанием и контролем работы устройства.

Затем был придуманы диодные выпрямители, что значительно увеличило ресурс работы генератора и увеличило срок его работы. Генераторы с диодными выпрямителями тока стали называться генераторами переменного тока. На производство генератора переменного тока уходило меньше материалов, соответственно он стал легче и значительно меньше, а КПД вырос, обеспечивая более стабильный ток на выходе.

В современных иномарках используют синхронные трехфазные генераторы переменного тока, а в качестве выпрямителя – трехфазный выпрямитель Ларионова.

От поворота ключа до выдачи напряжения…

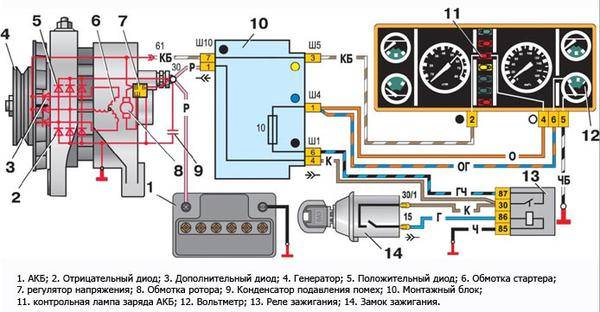

Во время поворота ключа замка зажигания в рабочее положение питание подается на обмотку возбуждения и генератор начинает отдавать ток в нагрузку. За управление током в обмотке возбуждения отвечает стабилизатор напряжения, который входит в щеточный узел генератора. Питание стабилизатора напряжения осуществляется от выпрямителя.

Ротор генератора приводится во вращение от коленчатого вала через шкив посредством клинового ремня. В обмотке возбуждения создается электромагнитное поле, которое индуцирует электрический ток в фазовых обмотках статора.

Выдаваемый ток – скачкообразный и зависит от частоты вращения коленчатого вала двигателя, поэтому для его стабилизации применяется стабилизатор напряжения.

Напряжение бортовой сети в работающей системе должно находится в пределах 13,8-14,2 В, что обеспечит нормальную подзарядку АКБ.

На крупногабаритных автомобилях используются автомобильные генераторы повышенной мощности 24 В.

Описание схем

Для получения связанной трехфазной системы, обмотки электрогенератора нужно соединить между собой одним из двух способов:

“Звезда”

Соединение “звездой” предусматривает электрическое соединение концов всех обмоток в одной точке. Точка соединения называется “нулем”. При таком соединении нагрузка к генератору может быть подключена 3 или 4 проводами.

Провода, идущие от начала обмоток называются линейными, а провод, идущий от нулевой точки – нулевым. Напряжение между линейными проводами называют линейным.

Линейное напряжение больше фазного в 1,73 раза.

Напряжение между нулевым и любым из линейных проводов называется фазным. Фазные напряжения равны между собой и сдвинуты друг относительно друга на угол, который равен 120 градусов.

Особенностью схемы является также равенство линейных и фазных токов.

Наиболее распространена 4 проводная схема – соединение “звездой” с нейтральным проводом. Она позволяет избежать перекоса фаз в случае подключения несимметричной нагрузки, например, на одной фазе – включена активная нагрузка, а на другой – емкостная или реактивная. При этом, обеспечивается сохранность включенных электроприборов.

“Треугольник”

Соединение “треугольником” – это последовательное соединение обмоток трехфазного генератора: конец первой обмотки соединяется с началом второй, ее конец – с началом третьей, а конец последней – с началом первой.

В этом случае, линейные провода отводятся от точек соединения обмоток. При этом, линейное напряжение равно фазному, а величина линейного тока в 1,73 раза больше фазного.

Все упомянутые зависимости справедливы только при равномерной нагрузке фаз. При неравномерной нагрузке фаз, их необходимо пересчитывать аналитическими или графическими методами.

Виды приборов

Несмотря на одинаковое строение, они применяются в различных видах устройств и типах транспорта. Определённый тип ЭГ применяется в различных ситуациях. Выделяют основные виды устройств-генераторов, которые классифицируются по типу применения:

  • автомобильный;
  • электрический;
  • инвентарный;
  • дизельный;
  • синхронный;
  • асинхронный;
  • электрохимический.

Основным предназначением автомобильного аккумулятора является вращение коленвала. Применяется новый тип — гибридный генератор, выполняющий роль стартера. Основным принципом работы можно считать использование для включения зажигания, при этом I течёт по контактным кольцам, а затем к щелочной части. Далее переходит на обмотку возбуждения, образовывается магнитное поле и запускается ротор, создающий электромагнитные волны.

Эти волны пронизывают обмотку статора. После происходит возникновение переменного тока на выходе обмотки. Если генератор осуществляет работу в режиме самовозбуждения, то при этом частота вращения увеличивается до допустимого значения, а переменный ток преобразуется в постоянный при помощи выпрямителя.

В синхронном ЭГ ротор выполняет роль постоянного магнита с полюсами, число которых колеблется от 2 и более. Однако должна соблюдаться кратность 2. Во время запуска ротор генерирует слабое электромагнитное поле, но в процессе увеличения частоты вращения появляется ток в обмотке возбуждения. Во время этого процесса появляется U, поступающее на устройство, контролирующее его значение при изменении электромагнитного поля. Генераторы синхронного типа отлично зарекомендовали себя благодаря стабильно вырабатываемому U. Однако у них есть существенный недостаток — возможна перегрузка по току, а также наличие щёточного узла, который приходится иногда обслуживать.

Принцип работы ЭГ асинхронного типа основан на постоянном нахождении в режиме «торможения с подвижной частью», вращающейся с опережением. Ротор бывает фазным и короткозамкнутым. Вспомогательное магнитное поле создаётся при помощи обмотки возбуждения и продолжает индуцироваться в роторе. От количества оборотов зависит частота тока и U.

Очень интересным источником электричества является электрохимический генератор. Энергия электрического типа получается из водорода. Он является химическим источником тока, так как проходит реакция этого типа взаимодействия молекул кислорода и водорода.

Кроме того, при использовании ЭГ нужно совместно с ними применять и устройства, регулирующие параметры U и частоты. Принцип работы устройства заключается в поддержании постоянных значений U и других параметров электроэнергии для качественного питания потребителей. Регулятор также защищает генератор от перегрузок и аварийного режима. При возникновении аварийной ситуации при наличии регулятора, генератор не запустится и останется в выключенном состоянии. Это возможно при КЗ в цепи потребителей. Эти приборы улавливают U, частоту и I, а также Ф.

Генераторы постоянного тока

Конструкция генераторов постоянного тока позволяет использовать их в роли электродвигателей. Для этого требуется подать электрическое питание на якорь. Электрические машины постоянного тока могут быть следующих типов:

  • с обмоткой самовозбуждения, подключаемой к аккумулятору;
  • независимого типа с шунтовой схемой (параллельное возбуждение);
  • независимой схемы последовательного подключения, под параллельным и последовательным подключением понимается схема соединения обмоток якоря и статора.

Особенностью большинства автомобильных генераторов постоянного тока является использование положительного полюса в качестве “массы”. Генераторы постоянного тока обладают рядом недостатков:

  • малая мощность;
  • низкий КПД;
  • необходимо регулярное обслуживание;
  • недостаточный ресурс.

Все эти недостатки привели к тому, что электрические машины постоянного тока уступили место под капотами авто более совершенным установкам переменного напряжения. Машины постоянного тока дольше всего продержались на железнодорожном транспорте, но и там их вытеснили трехфазные устройства переменного тока.

Устройство

Генератор постоянного тока базируется на основе массивного корпуса 18, выполняющего роль статора. Внутри установлены полюсные обмотки 9. Пазы, предназначенные для размещения обмотки, имеют смещение относительно оси генератора по винтовой линии.

За счет этого обеспечивается равномерность магнитного потока и снижается шум при работе. Обмотка статора выведена к клемме 6, промаркированной Ш, и к корпусу генератора. Между обмоток расположен вращающийся якорь 19, оснащенный коллекторной токосъемной частью 4.

Якорь имеет вал 10, который опирается на два шариковых подшипника 2. Подшипники установлены в передней и задней крышке – 16 и 1 соответственно. Для подачи смазки в подшипники предусмотрены масленки 5.

От вытекания смазки и попадания пыли применены сальники 3, выполненные из фетра. Задняя крышка имеет точки крепления щеткодержателей 12, оснащенных графитовыми щетками 11. Для обеспечения прилегания щеток к коллектору использованы пружины 13.

Пример конструкции автомобильного генератора постоянного токаРазличаются положительные и отрицательные щетки. Положительная деталь располагается в щеткодержателе без изолятора и подключена к корпусу генератора. Отрицательная щетка изолирована от остальных деталей и имеет вывод на клемму 7 (промаркированную буквой Я). Доступ к щеткам для осмотра и профилактики возможен через смотровое окно, закрытое при эксплуатации устройства крышкой 20. Существуют модели генераторов, оснащенные двумя парами щеток и дополнительными обмотками статора. Щетки одинаковой полярности соединены между собой в единую цепь.

На передней части вала якоря установлен шкив 15, удерживающийся от проворачивания шпонкой. Шкив закреплен гайкой 14, которая на некоторых моделях генераторов фиксируется шплинтом. Для охлаждения внутреннего объема генератора применяется вентилятор, лопасти которого пролиты на приводном шкиве.

Электрическая схема

Ниже приведены три варианта схем генераторов, отличающихся типом возбуждения:

  • независимый (а);
  • параллельный (б);
  • смешанный (в).

Типовые схемы генераторов постоянного токаУсловные обозначения:

  • Я1 и Я2 – обмотки, установленные на якоре;
  • Д1 и Д2 – дополнительные обмотки добавочных полюсов;
  • Ш1 и Ш2 – шунтовая обмотка;
  • С1 и С2 – последовательная обмотка возбуждения;
  • RH – нагрузка.

Принцип работы

В основе принципа работы генератора автомобиля лежит процесс индуцирования электродвижущей силы во вращающихся обмотках якоря в результате воздействия магнитного поля статора. Снятие напряжения ведется с отдельных полуколец, что позволяет формировать выпрямленный ток без дополнительных устройств.

Простейший генератор с постоянными магнитами.

Крепление и привод

Генераторы переменного тока устанавливались на автомобилях через отдельный кронштейн или непосредственно на боковой части картера двигателя. На нижнеклапанных моторах устройство монтировалось на головке блока и использовалось для установки вентилятора системы охлаждения. При подобной схеме монтажа для привода используется ременная передача от шкива, установленного на коленчатом валу двигателя.

Опора генератора позволяет изменять угол установки, обеспечивая натяжение ремня. На крупногабаритных моторах генераторы могли иметь привод от распределительных шестерен механизма газораспределения.

Правила выбора

В настоящее время создаются устройства, автоматизирующие некоторые пункты работы — это, например, устройства видеонаблюдения, контроля и управление процессом генерации. Эти средства анализируют качество тока на выходе.

Чтобы правильно подобрать аппарат, необходимо узнать и сложить используемые мощности всех одновременно включаемых устройств. Как и в бензиновом варианте, необходимо брать немного с запасом. Лучше всего подойдут генераторы с мощностью 5 кВт.

Приобретая аппарат, следует знать, что он не должен работать все время на максимальной мощности. Длительное время работы на пределе может заметно истощить моторесурс. Рекомендуемая нагрузка должна составлять 75% от максимума.
