Как самостоятельно изготовить гидроаккумулятор для систем водоснабжения

Виды гидроаккумуляторных баков

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.

Схема водоснабжения частного дома от скважины с гидроаккумулятором

При необходимости установки автономного водопровода в частном доме многие хозяева загородной недвижимости бурят скважину, глубиной от 40 до 60 метров. Насосную станцию располагают в специальном приямке возле скважины, что повысит эффективность её работы.

Гидробак в схеме водоснабжения из скважины

В большинстве случаев подающий напор воды проходит через гидроаккумулятор, что позволяет сбалансировать давление в системе и защитить трубы от возможного гидроудара. Заметим, что в резервуаре сохраняется некоторый запас жидкости, который можно использовать после отключения электроэнергии. В дальнейшем вода из бака поступает в систему.

Обратите внимание! Как отмечают эксперты, установка гидравлического аккумулятора не считается обязательной, но это устройство позволяет повысить эффективность работы водопровода.

Делаем гидроаккумулятор своими руками с минимальными затратами на материалы

Обеспечение водопровода на даче нелегкое дело. Тратить огромные деньги на его прокладку никому неохота, поэтому практически все работы выполняются самостоятельно. Когда установлена уже сама система и насосная станция, хочется добиться максимальной экономии в потреблении электроэнергии.

Для этого нужно минимизировать количество запусков насоса. В таких случаях единственным выходом является установка рассматриваемого нами аппарата. В статье будет рассмотрено как собрать гидроаккумулятор из подручных средств, какое должно быть давление в устройстве, приведены фотоматериалы.

Как определить, какое давление должно быть в гидроаккумуляторе, и как его обеспечить

Собираясь сделать гидроаккумулятор своими руками, предварительно необходимо изучить его строение и принцип работы.

1. Изделие состоит из бака определенного объема, внутри которого находится либо резиновая груша, либо мембрана. Дополнительно к нему подсоединены измерительные приборы.

2. Самым главными элементами являются именно мембрана или груша. Именно они не дают смешиваться нагнетаемому воздуху с жидкостью и помогают создать необходимый напор подачи воды.

гидроаккумулятор для систем горячего и холодного водоснабжения гидроаккумулятор своими руками

4. Теперь вопрос: какое давление должно быть в гидроаккумуляторе, чтобы обеспечить нормальную подачу воды? Для сравнения в городской черте вода в системах водопровода находится под давлением в 1,5 атм. Но для самодельной системы это значение может быть изменено на 1 атм в сторону плюса или минуса.

5. Зная, какое давление должно быть в гидроаккумуляторе, мы можем самостоятельно обеспечить его в накопительной емкости при помощи покупного компрессора, либо при помощи обычного насоса для шин.

Самостоятельно сделать устройство такого плана (какие представлены на полках магазинов) очень проблематично. Необходимо обзавестись емкостью с идеально гладкими стенками, которые не испортят мембрану или грушу во время их растягивания. Единственный выход упростить задачу и сделать ее осуществимой — отказаться от этих элементов и создать очень простую конструкцию.

Есть одна проблема – смешение воздуха с жидкостью. Но в бытовых условиях небольшое присутствие воздуха в потоке воды не будет столь значительным и никак не повлияет на качество ее эксплуатации.

Будет полезной наша статья, посвященная насосу высокого давления: характеристики, как выбрать, особенности эксплуатации.

Собираем гидроаккумулятор своими руками практически из подручных средств

Попытаемся сделать своими руками гидроаккумулятор очень простого плана без мембраны или груши из самых доступных материалов и запчастей:

1. Для того чтобы сделать своими руками гидроаккумулятор нам потребуется:

  • емкость из пищевого алюминия или пластика (как минимум на 30 л),
  • кран трехчетвертной и полудюймовый,
  • тройник,
  • шаровой кран,
  • четверник,
  • манометр,
  • датчик давления,
  • ниппель для бескамерной шины,
  • герметик,
  • шайбы и гайки,
  • резиновые прокладки.

ЧИТАТЬ ПО ТЕМЕ:

Установка насосно-смесительного узла для теплого пола: на что обратить внимание. 2

Проделываем отверстия в дне, на крышке и в боку (чуть выше средины) сосуда

2. Проделываем отверстия в дне, на крышке и в боку (чуть выше средины) сосуда.

воздушный компрессор реле давления насоса воздушный компрессор

3. В отверстие на дне вставляем кран трехчетвертной и накручиваем на него тройник. Закрепляем его при помощи гаек и шайб. Во избежание протечки используем резиновые прокладки и герметик. К тройнику подключаются с одной стороны подвод для подачи воды, а с другой отвод для раздачи ее.

4. В отверстие, которое находится на боку, вставляется шаровой кран. Крепится и герметизируется аналогично тому, что описано в предыдущем пункте.

5. В отверстие на крышке вставляется кран полудюймовый, к нему подсоединяется четвертник. К разводке последнего подключены манометр, датчик давления и ниппель.

7. Все соединения герметизируются и тщательно заделываются.

8. Включаем насос и открываем кран на боку емкости. Останавливаем забор воды, когда из крана начинает течь. Закрываем кран.

9. При помощи шинного насоса создаем давление. Так как мы уже знаем, какое давление должно быть в гидроаккумуляторе, необходимо просто накачать воздух до необходимой пометки на датчике давления.

10. Устройство готово к эксплуатации.

При помощи такого нехитрого приспособления можно сэкономить немало средств на потреблении электроэнергии. Кроме того, на создание такой конструкции не придется тратить значительные средства, в отличие от покупки магазинного аналога.

Особенности подключения гидробака к водопроводной системе

Гидроаккумулятор представляет собой не просто емкость, наполненную водой. Это устройство специального назначения, выполняющее особую функцию в системе водоснабжения. По этой причине установка оборудования может показаться достаточно сложной.

Очень важно при решении задачи, как подключить гидроаккумулятор к скважине, учитывать факторы вибрации и шума. Поэтому для фиксации на полу используют специальные резиновые прокладки, для крепления к трубопроводу – резиновые переходники

Кроме того важно понимать, что на выходе диаметр подводки может быть намного меньше.

Заполнять новый бак нужно с максимальной осторожностью, стараясь не подавать воду под сильным напором. Если бак после изготовления долгое время не используется, то мембрана может слежаться

Сильный напор или резкая подача воды может стать причиной повреждения мембраны или ее полного выхода из строя. Специалисты рекомендуют перед заполнением стравить из груши весь воздух, что поможет избежать неприятностей при закачивании воды в гидроаккумулятор.

Выбирая, где ставить гидроаккумулятор в системе водоснабжения, необходимо обеспечить свободный доступ к любой части.

Подключение гидроаккумулятора к системе водоснабжения выполняется по определенной схеме:

  • Через фундамент или цоколь в дом заводят водопроводную трубу.
  • Вводят силовой кабель для подключения насосного оборудования.
  • Собирают отдельные элементы в одну линию.
  • Выполняют настройку гидробака.
  • Присоединяют устройство к общей системе водоснабжения.
  • При необходимости использования двух гидроаккумуляторов в системе водоснабжения устанавливают дополнительно устройство в кессоне.
  • Подключают манометр ко второму устройству.
  • Если предполагается пользоваться водопроводной веткой для полива насаждений, то выполняют монтаж обратного клапана и сливного крана.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

  • насос,
  • гидроаккумулятор,
  • реле давления,
  • обратный клапан,
  • манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

  • один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
  • к выводам на четверть дюйма подключаются манометр и реле давления;
  • остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Функции

Назначение гидроаккумулятора зависит от схемы его подключения.

Для комфортного пользования автономным водопроводом давление в нем должно поддерживаться в определенном диапазоне, который называется рабочим. Чтобы этого добиться, применяют реле давление – специальное устройство, которое включает и выключает насос при достижении соответственно минимального и максимального давления из заданного диапазона.

Представим себе, что водопроводная система состоит только из труб, кранов и насоса.

Поскольку объем трубопроводов невелик, при открытии водоразборного крана давление в системе резко упадет и реле заставит насос включиться.

По той же причине – из-за небольшой емкости сети — он проработает совсем недолго и отключится, как только давление поднимется до максимального значения.

Но поскольку мы продолжаем умываться или мыть посуду, давление снова очень быстро упадет до минимального и насосу снова придется включаться. Любой электродвигатель в момент пуска испытывает перегрузки, поэтому при таком режиме насос, который обычно рассчитывается всего на 10 – 15 включений в час, быстро выйдет из строя.

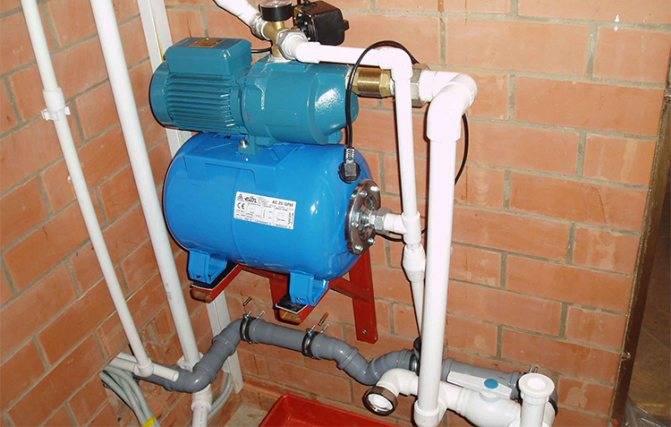

Гидроаккумулятор с насосом в составе насосной станции

Очевидно, что система нуждается в неком устройстве, которое во время работы насоса могло бы накопить определенный запас воды и, что не менее важно, давления, а затем постепенно возвращало бы все это в систему, давая насосу необходимую передышку. Именно таким устройством и является гидроаккумулятор

Та его часть, которая подключена к водопроводу, играет роль резервуара для воды. А сжимаемый в другой части воздух является своего рода пружиной, которая аккумулирует нагнетаемое насосом давление в виде потенциальной энергии. Таким образом, когда мы откроем водоразборный кран, вода будет литься некоторое время с достаточным напором без участия насоса, вследствие чего частота его включений значительно сократится

Именно таким устройством и является гидроаккумулятор. Та его часть, которая подключена к водопроводу, играет роль резервуара для воды. А сжимаемый в другой части воздух является своего рода пружиной, которая аккумулирует нагнетаемое насосом давление в виде потенциальной энергии. Таким образом, когда мы откроем водоразборный кран, вода будет литься некоторое время с достаточным напором без участия насоса, вследствие чего частота его включений значительно сократится.

Для наглядности можно привести в пример аналог гидроаккумулятора – обычную водонапорную башню, которая применяется в централизованных водопроводных системах сельских населенных пунктов. Функцию она выполняет ту же самую, только вместо силы сжатого воздуха для создания напора используется гравитация.

Попутно гидроаккумулятор решает еще одну задачу. Находящийся в нем резиновый мешок или мембрана гасит гидроудары, возникающие в системе в момент запуска насоса. Это явление значительно сокращает срок эксплуатации труб, арматуры и санитарно-технических устройств.

С водонагревателями


Как известно, вода при нагреве увеличивается в объеме. Поскольку она является практически несжимаемым веществом, данное явление может вывести из строя различные элементы системы горячего водоснабжения.

Во избежание этого к системе подключают гидроаккумулятор, который выполняет функцию компенсатора, вбирая в себя излишки теплоносителя.

В отопительных контурах

Увеличение объема теплоносителя вследствие нагрева приходится компенсировать и в системах отопления. Раньше, когда они работали за счет конвекции и не имели избыточного давления, для этого использовался открытый расширительный бачок – простая емкость, подсоединенная к отопительному контуру и установленная выше всех его элементов.

В наши дни отопительные системы частных домов оборудуются циркуляционными насосами, которые перекачивают теплоноситель, создавая при этом избыточное давление.

Пользоваться открытым расширительным бачком в таких условиях нельзя, вместо него устанавливают мембранный гидроаккумулятор.

Как будет функционировать

Принцип первого запуска и работы гидроаккумулятора заключается в следующих важных моментах:

  • сразу необходимо включить насос;
  • открывается шаровой кран на боковой поверхности;
  • после того, как из крана пойдет вода, его закрывают;
  • с помощью обычного насоса, через ниппель накачиваем воздух в емкость, создавая при этом необходимый уровень давления в агрегате;
  • количество необходимого давления при этом отрегулирует реле давления.

После выполнения всех указанных операций, можно смело говорить о том, что гидробак готов к эксплуатации в системе водоснабжения.

Таким образом, в этой статье мы подробно рассказали о функциональном назначении гидроаккумулятора. Надеемся, что воспользовавшись нашими советами и рекомендациями, вы без особых усилий сможете изготовить гидробак для автономного водопровода в загородном доме.

Предлагаем посмотреть видео, благодаря которому Вам будет легче сделать гидроаккумулятор своими руками:

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

  • Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
  • Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
  • Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
  • Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

НазваниеПредел регулировки давленияЗаводские настройкиПроизводитель/странаКласс защиты прибораЦена
РДМ-5 Джилекс1- 4,6 атм1,4 — 2,8 атмДжилекс/РоссияIP 4413-15$

Italtecnica РМ/5G (м) 1/4″
1 — 5 атм
1,4 — 2,8 атм
Италия
IP 44
27-30$
Italtecnica РT/12 (м)
1 — 12 атм
5 — 7 атм
Италия
IP 44
27-30$
Grundfos (Condor) MDR 5-5
1,5 — 5 атм
2,8 — 4,1 атм
Германия
IP 54
55-75$
Italtecnica PM53W 1″
1,5 — 5 атм

Италия

7-11 $
Genebre 3781 1/4″
1 — 4 атм
0,4 — 2,8 атм
Испания

7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Правила настройки нового мембранного бака

Первым шагом настройки является проверка уровня внутреннего давления. Это значение должно составлять 1,5 атмосфер. Однако следует учесть, что при перевозке устройства и в процессе хранения не исключена утечка. Поэтому на момент продажи параметры могут отличаться от указанных производителем значений.

Чтобы зафиксировать показания, нужно снять колпачок на золотнике. Для измерения давления используют следующие виды манометров:

  • Приборы электронного типа считаются самыми дорогостоящими изделиями и довольно чувствительными к температуре и заряду батареи. Это может существенно повлиять на точность измерений.
  • Манометры механические или автомобильные. В большинстве случаев имеют металлический корпус. Измерительная шкала может иметь разное количество делений, для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

При решении вопроса, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате напор воды в системе снижается. Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давления воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

Выполняя настройку, следует учесть, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического корпуса, чего никак нельзя допускать.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
