Элементы ливневой канализации
Как правило, в сети канализации включаются следующие элементы:
- Дождеприемники. Это один из важных элементов системы, основной функцией которого является локальный сбор воды с поверхности земли.
- Поддоны придверные. Это аналог дождеприемников, которые устанавливают перед входными группами дома или у ворот.
- Лотки либо желоба. Элементы, устанавливаемые в канавы для отведения воды. Чтобы вода могла перемещаться по ним самотеком, предусматривается небольшой уклон ливневой канализации, направленный к коллектору.
- Трубы. Этот элемент выполняет ту же функцию, что и лотки, но прокладывается не в поверхностных траншеях, а под землей.
- Пескоулавливатели. Это фильтрующие элементы, которые не допускают попадание мусора и частиц грунта в систему водоотведения.
- Смотровые колодцы. Элементы, необходимые для контроля работы системы.
Прибор для экономии электроэнергии
Выбор труб для устройства
Раньше при прокладке канализации использовались только металлические трубы: чугунные или стальные. Действительно эти материалы, как никакие другие подходят для укладки в землю. Они прочные, долговечные, имеют невысокую стоимость, легко монтируются.
Однако наряду с достоинствами, металлические конструкции имеют и существенные недостатки. Минусом стальных магистралей является возможность появления коррозии, а чугунных труб – большой вес.
По прочности и долговечности чугунным трубам нет равных, этот материал может лежать в земле десятилетиями без утраты своих качеств, но из-за их тяжести прокладка водовода значительно усложняется
Определенную сложность представляет герметизация стыков чугунной трубы, а также ее внутренняя поверхность, которая в силу особенностей материала никогда не будет идеально гладкой. Последняя характеристика влияет на скорость и качество перемещения внутри нее отходов, со временем в трубе могут образовываться засоры.
Для прокладки канализации могут использоваться асбестоцементные трубы. Они имеют гладкую поверхность, что исключает возможность образования засоров, просто соединяются при помощи специальных муфт, их вес значительно меньше, чем у металлических конструкций.
Но и у них имеется значительный минус – большая хрупкость, что усложняет их перевозку и укладку. Такой же хрупкостью обладают и керамические трубы.
Железобетонные конструкции имеют много достоинств: они обладают исключительной прочностью, водонепроницаемостью, морозоустойчивостью. Из железобетона возможно изготовить трубы большого диаметра, что невозможно выполнить из других материалов.
Но прокладка таких труб представляет большую проблему – из-за их большого веса необходимо применять спецтехнику, что в условиях индивидуального хозяйства не всегда целесообразно.
Сегодня при обустройстве канализации частного домовладения чаще всего применяют полимерные трубы, которые при всей своей прочности имеют небольшой вес, что позволяет производить их укладку одному человеку. Они очень просто и легко соединяются, при этом получается отличная герметичность.
Для обустройства наружной канализации используются оранжевые полимерные трубы. Они имеют повышенную прочность в сравнении с трубами серого цвета, предназначенными для внутреннего трубопровода, а также обладают способностью выдерживать большие нагрузки
Полимерные трубы бывают трех видов – из полипропилена, ПВХ или ПНД (полиэтилена низкого давления). ПВХ конструкции, помимо указанных выше преимуществ, также отличаются устойчивостью к УФ излучению и незначительным изменением параметров при перепадах температуры.
Однако канализационный ПВХ-трубопровод плохо выдерживает очень низкие и очень высокие температуры, а также может деформироваться при механических нагрузках.
Канализационная система в период своей эксплуатации подвергается динамическим нагрузкам, которые лучше всего выдерживают гофрированные трубы. Даже при замерзании, целостность магистрали не будет нарушена, но может произойти деформация ее стенок.
Диаметр труб выбирается исходя из количества сантехнического оборудования, установленного в доме. Так, для загородного коттеджа с двумя туалетами будет достаточно труб сечением 110 мм.
Если в домостроении имеется три и более санузла, необходимо использовать трубопровод диаметром 160 мм.
Астра 5
В корзину Перейти в каталог Удлиненный корпус изделия позволяет использовать Астра 6 Лонг на участках с высоким расположением грунтовых вод. Суточная производительность достигает 1.2 м3, чего вполне достаточно для обслуживания шести пользователей. Весит установка 285 кг, а электроэнергию в сутки потребляет не более 0.8 кВт. Залповый сброс установки составляет 280 л. Подходит для участков с разной структурой грунта и рельефными перепадами.
Выводы
В заключение необходимо отметить важность расчетов инженеров перед установкой локально-очистных станций. От таких расчетов зависит бесперебойная работа автономной канализации и ее эксплуатационный срок
Неправильный монтаж может привести к повреждению оборудования, к появлению пробоин и загрязнению участков нечистотами. В результате образуются очаги заражения и начнется распространение болезнетворных инфекций, опасных для человеческого здоровья.
На какую глубину закапывать септик определяется с учетом множества факторов, перечисленных выше
Важно учесть каждый из них, чтобы не допустить ошибок при установке и дальнейшей эксплуатации коммуникаций. Также необходимо ознакомиться с рекомендациями производителей заводских модификаций, которые можно найти в паспорте или на веб-сайтах продавцов
Каждая модель имеет свои специфические особенности, о которых должен знать пользователь.
Факторы, влияющие на глубину прокладывания канализации
Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:
- климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
- технические свойства материалов, используемых при строительстве;
- специфические особенности трубопровода;
- глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
- рельеф местности;
- максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).
Глубина промерзания грунта – основополагающий фактор
Таблица глубины промерзания грунта для различных регионов России
Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.
Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.
Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы
Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.
Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:
- при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
- при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).
Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.
Особенности рельефа
Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.
При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания
Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.
Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.
Как правильно обустраивать теплоизоляцию
В холодных регионах рекомендовано дополнять канализационный трубопровод теплоизоляцией. Этот прием позволяет продлить эксплуатационный срок, исключить возможность промерзания при очень низкой температуре. Чаще всего для этой цели берут пенополиуретан. Если трубу обернуть пенополиуретаном, а сверху сделать оболочку из полиэтилена, трубе морозы будут не страшны.
Если проложить трубы ниже возможной точки промерзания, то трубы никогда не перемерзнут. В таком случае дополнительную защиту делают на случай экстремальных холодов
При выполнении теплоизоляции особое внимание уделяют стыкам и местам поворота. Именно эти зоны довольно слабо переносят воздействие холода. Так что утепление поворотных точек является обязательным
Так что утепление поворотных точек является обязательным.
В Европе применяют более технологичный метод. Рядом с трубопроводом пускают электрокабель, он в случае необходимости выполняет функцию обогревателя для трубы. Для многих жителей нашей страны такой способ слишком затратен, ведь оплата энергии не самая малая статья расходов. Поэтому необходимо следить за глубиной укладки труб. В центральных регионах лучше выбрать глубину в 1м. А в северных областях желательно рыть более глубокие траншеи и проводить качественную теплоизоляцию. Для этого можно воспользоваться минеральной ватой либо стекловолокном. Если трубы располагают над землей, их также утепляют аналогичными материалами. Поскольку они могут наполняться водой, при внешнем использовании необходимо будет гидроизоляция.
Законодательная основа
Существует такой документ, как Санитарные нормы и правила 2.04.03-85, в которых определены требования по обустройству канализационных сетей, а именно:
- необходимость в создании проектной документации, которая разрабатывается с учетом схем застроек определенных территорий и наличия там подземных сетей инженерного характера;
- при создании конкретного участка сети стоит предполагать, что со временем нагрузка на ее эксплуатацию может быть увеличена;
- прокладка канализационных сетей должна быть разработана совместно с проектированием системы водоснабжения.
Самым оптимальным считается такой проект, при реализации которого финансовые затраты будут соразмерными получаемому эффекту и работать система будет стабильно и достаточно продолжительный срок.
Глубина закладки и оптимальная величина наклона
Для труб, у которых диаметр достигает 50 мм, СНиП рекомендует делать уклон равным 3 см из расчета на один метр укладки.
Если сечение трубы достигает 100 мм, то уклон можно уменьшить на один сантиметр. Чтобы канализация не засорялась, и не возникали возможные «зажиривания», уклон желательно увеличить примерно на полсантиметра на каждый метр разводки.
Такие же значения угла наклона выдерживаются во время прокладки труб на участке около дома. В фундаменте устанавливается гильза. Ее диаметр больше основной трубы на 15 см. Благодаря гильзе происходит переход к внешней канализации. Ее монтируют выше величины промерзания грунта на 30 см.
Затем роется траншея, обеспечивающая выхода к септику. Ее ориентировочная глубина должна быть не более одного метра.
Не стоит закапывать канализационные трубы ниже существующего уровня промерзания. Его средняя величина не превышает 1,6 м. Такие работы будут очень нерентабельны, так как нужно будет сделать большую глубину септика. Если будет выдержан постоянный уклон примерно 4–5 м, возможно появление грунтовых вод.
Такие работы требуют дополнительных финансовых вложений, так как необходимо установить дополнительные бетонные кольца и особые гофрированные трубы высокой прочности. Они отлично выдерживают напор водостока, они не деформируются при большой массе грунта.
Обычная температура стока всегда больше чем в комнате, поэтому трубы не замерзают. Иногда их утепляют теплоизоляцией или прокладывают греющий кабель.
Устройство канализации в частном доме своими руками: поэтапная инструкция
Весь процесс сооружения канализации можно легко поделить на несколько последовательных этапов.
Подготовительный этап
На этом этапе чертят общий чертеж всей системы
Особое внимание уделяют внутридомовым коммуникациям. Это сильно поможет в расчетах потребности труб и других деталей

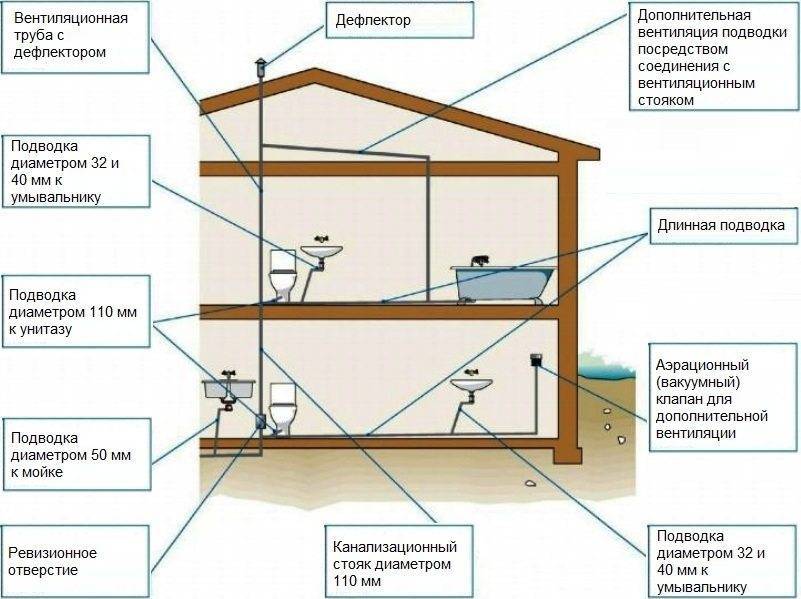

Схема внутренней канализации в частном доме
Подводка к стояку чаще всего производится трубами 50 мм в диаметре. Сам стояк и горизонтальные трубы, идущие на выход из дома, делают 100 – 110 мм в диаметре. Фановая труба делается аналогичной по диаметру стояку, а зачастую просто является его продолжением. Исходя из этого, подсчитывают необходимое количество труб разных диаметров.
Для соединения внутренней системы с внешней, а также для устройства наружных коммуникаций, применяют гофрированные трубы. Это обеспечивает надежность при подвижках грунта, так как ребра жесткости предотвращают деформацию. Необходимо учитывать, кроме того, устойчивость к химическим загрязнителям, надежность и удобство всех соединений, рельеф внутренней поверхности, который должен быть гладким.

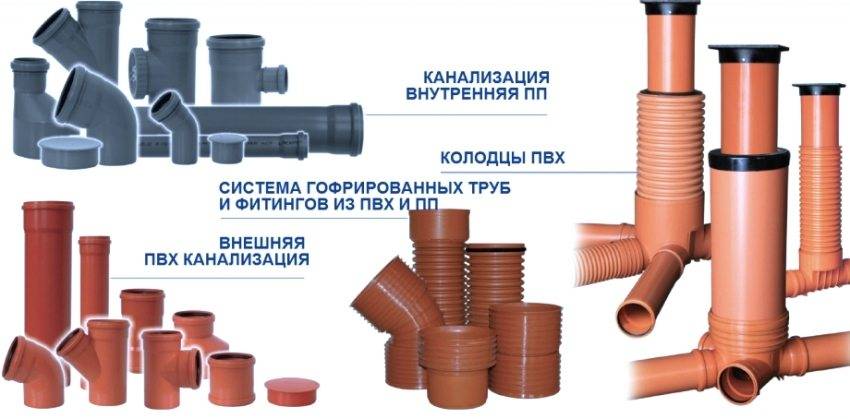

Виды труб, используемые для монтажа внешней и внутренней канализации частного дома
Подготовка инструмента. Какая бы схема, глубина укладки канализации в частном доме не была, для реализации проекта требуется специальный инструмент:
- пила для пластика. Она называется «подрезная» и нужна для урезания труб по размерам;
- острый нож для срезания заусениц на срезах и создания фаски на концах трубы;
- комплекты монтажных резиновых уплотнителей.

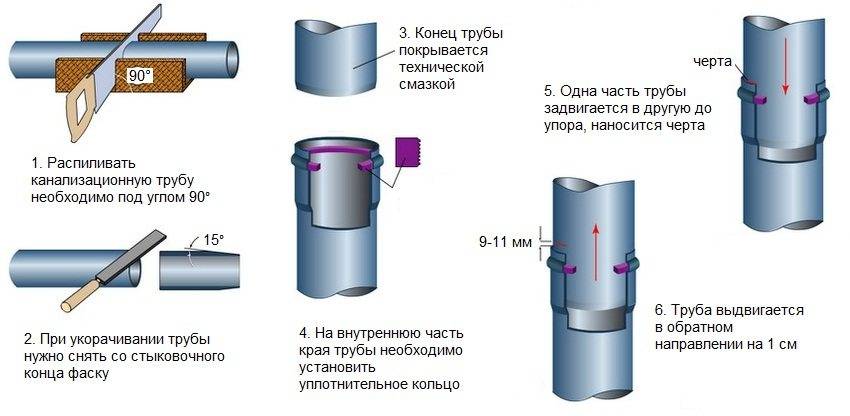

Инструкция по распиливанию и соединению пластиковых канализационных труб
Подготовка фасонных частей. Для монтажа канализации недостаточно иметь только трубы. Нужны еще и разнообразные фасонные части для их соединения:
- отводы, которые предназначены для формирования углов. Бывают 45 или 90 градусов. На концах они имеют раструбы с уплотнителями для плотного соединения труб;
- переходные отводы предназначены для создания переходов между двумя трубами одного диаметра;
- тройные или четверные соединительные фитинги, с помощи которых реализуют разветвление трубопровода;
- переходные муфты обеспечивают плавный переход между трубами различных диаметров.

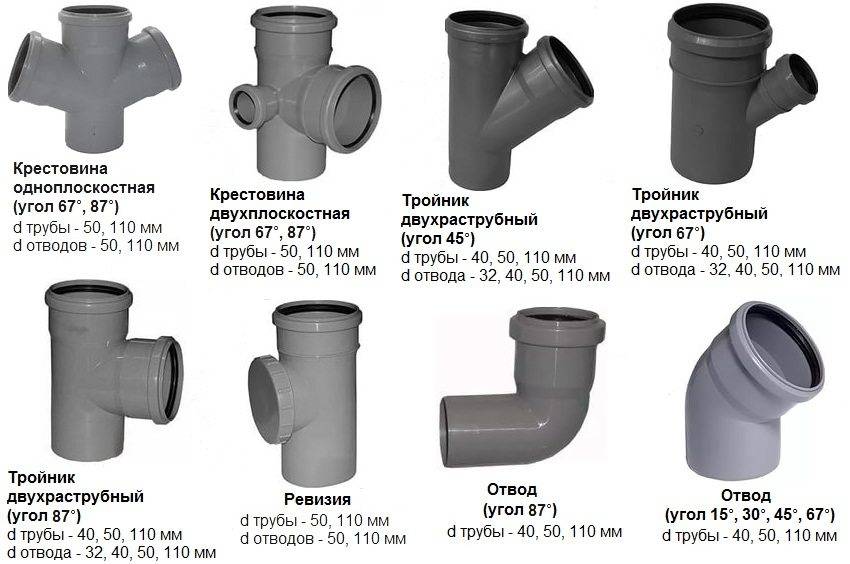

Виды канализационных соединений
Полезный совет!Чтобы монтаж труб был более удобен, их концы необходимо нагревать. Это делают путем помещения концов труб в кипяток.
Основной этап монтажа внутренней канализации
Монтаж канализации своими руками в частном доме, видео которого можно без труда посмотреть, не является особо сложной работой, если все расчеты и приготовления сделаны правильно. Вначале устанавливают вертикальные стояки в нужном количестве. Чаще всего их прокладывают от цоколя до крыши, совмещая таким образом с вентиляцией.
Место для установки стояков выбирают ближе к унитазам, так как они должны находиться не далее 1 м от стояков. Если два унитаза расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, то достаточно будет установить всего один стояк. Самый дальний сантехнических прибор должен быть удален от него не более, чем на 5 м.

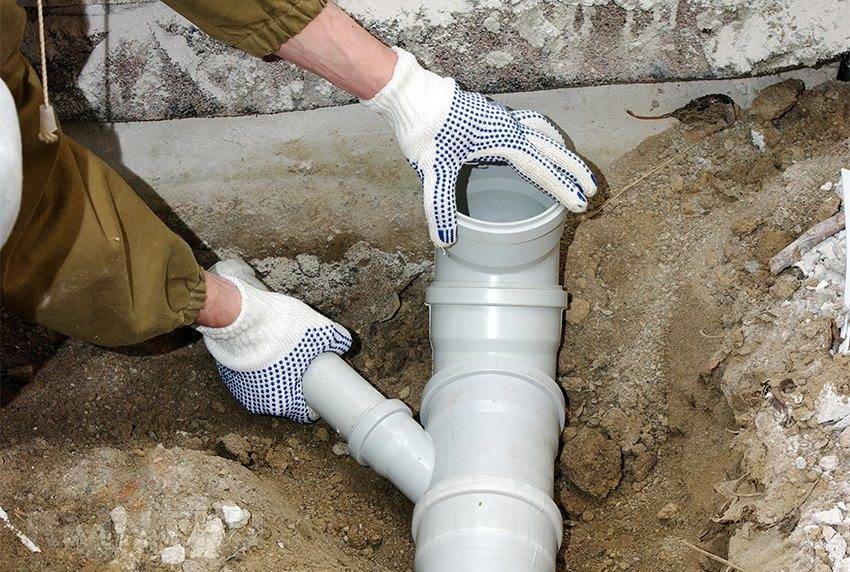

Монтаж канализации частного дома своими руками
К стояку подсоединяют подводные трубы. В первую очередь подключают трубы унитазов. Они должны быть ниже остальных. Затем присоединяют все остальные боковые ответвления. Допускается на один подвод устанавливать несколько сантехнических приборов. При этом толщина подводящей трубы должна браться с учетом их общей производительности.
Канализация для частного дома, как правильно смонтировать. Проектирование и прокладка трубы. Устройство внутренней системы канализации в частном доме. Правила, которые нужно соблюдать при монтаже.
Подключение сантехнических приборов через сифоны является заключительным этапом сооружения внутренней системы канализация своими руками в частном доме. Видео этого процесса обычно снабжают комментариями по присоединению сифонов и их назначению. Способы монтажа, схема, глубина укладки наружной канализации в частном доме зависят от выбранного типа утилизации стоков, свойств грунтов и поведения грунтовых вод. Поэтому рассматривать их необходимо в контексте конкретных обстоятельств.

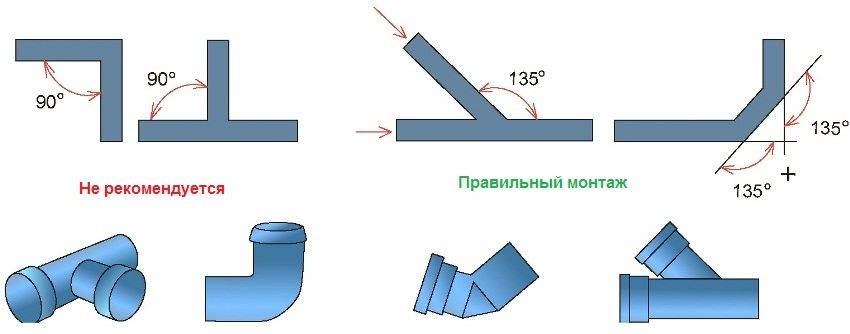

Не рекомендуется стыковать трубы канализации под углом 90°
Грамотно выполненное проектирование и правильный монтаж канализации обязательно обеспечит ее бесперебойную работу. Безаварийность и надежность системы зависит от качества ее сборки, выполнить которую можно только зная необходимые инструкции. Они были подробно изложены выше.
Утепление труб
С целью увеличения срока функционирования канализации следует трубы утеплить. Специалисты рекомендуют использовать для этого пенополиуретан. В результате нержавеющая труба будет обернута данным материалом, а сверху – полиэтиленовой оболочкой. Это позволит не допустить ее промерзания. Чаще всего данная проблема наблюдается на поворотах, стыках, и именно поэтому трубопровод рекомендуется делать прямым. Если это невозможно, то участки повышенного риска нужно качественно утеплить. В Европе для подогрева труб монтируют электрический кабель, который греет почву вокруг них.
В местности с суровым климатом рекомендуется использовать для утепления минеральную вату или стекловолокно – эти материалы применяются и для труб, расположенных над почвой. В данном случае нужно подумать и о гидроизоляции.
Минимальные и оптимальные значения глубины закладки коммуникаций
Минимальная глубина заложения труб большого диаметра (от 0.5 метра), должна быть не менее 0.3 метра.
При этом нужно также учитывать, что стоки считаются тёплыми (зимой на выходе из дома порядка 18 градусов Цельсия, а стоки из ванны или на кухне и того теплее). Поэтому пока вода дотечёт до коллектора, она не успеет замерзнуть или даже немного обледенить стенки трубы. Если до коллектора совсем недалеко, то тогда трубы могут идти и на меньшей глубине. При этом для канализационных труб желательно плотное утепление.
Чрезмерная глубина укладки канализационных труб также нежелательна по целому ряду причин. Например, возрастающее давление грунта на свод трубы, что чревато усталостными трещинами поверхности. Кроме того, экономически более выгодно закладывать трубу на меньшей глубине для простоты обслуживания.
Существует несколько способов, благодаря которым глубина укладки канализационных труб может быть снижена:
- Определенные участки канализационной сети можно утеплить подсыпкой грунта. Например, альпийские горки, насыпные холмики, клумбы и т.д.
- Необходимо применять трубы только с лучшими характеристиками прочности. Чем прочнее труба, тем толще её стенка.
- Установка стальных насосов, которые на половину делают систему напорной, что поможет быстро опустошать трубы, не давая им замерзать.
Для большей безопасности системы канализации, которая пролегает на глубине менее 0.8 метра, необходимо обязательное утепление или дополнительный подогрев труб.
Глубина закладки лотка канализационного трубопровода при этом может быть небольшой. Утепленные пенопластом трубы обогреваются специальным ТЭН-кабелем, который проходит по всей длине трубы в одной или в нескольких точках, в зависимости от того, какую температуру должна выдержать труба. При нехолодных зимах возможно прокладывание канализации снаружи, без заглубления в грунт, если труба теплоизолированная и оснащенная греющим кабелем.
Ещё один достаточно затратный способ обогрева канализационных сетей, это постоянная подача небольшого потока крутого кипятка в течение всего зимнего периода. Этот метод отлично подходит для коротких канализационных сетей, в которых вода до попадания в сточный колодец или в крупный коллектор не успевает остыть.
Иногда такая аппаратура периодически выдаёт объём кипятка, например 20 литров раз в несколько часов. Существует также и народный аналог этого метода – каждое утро, раз в сутки, открывать кран с горячей водой на полчаса. На производствах так часто делают, если вода, применяемая для охлаждения, остаётся достаточно горячей. Так часто используют стоки, которые остаются от охлаждения больших слябов на крупных металлургических комбинатах.
Несколько слов о минимальной глубине заложения
Минимальная глубина заложения канализации зависит от особенностей климата региона. Существует также ещё целый ряд особенностей, например, состав грунта. Глины имеют свойство сильно расширяться при замерзании. Поэтому на глинистых, суглинистых грунтах, а также на тяжелых глиноземах минимальная глубина заложения должна быть несколько выше.
Глубина промерзания почвы на территории России
Ещё один фактор — это тип канализации. Так, глубина заложения напорной канализации сама по себе не должна быть большой, потому что быстрейший ток сточных вод не даст трубам замерзнуть. Принудительный ток сточных вод может также несколько прогревать саму трубу.
Закладка ливневой канализации
Глубина заложения ливневой канализации не должна быть большой, потому что зимой она всё равно забивается снегом. Главное, чтобы она была спроектирована так, чтобы после каждого дождя в ней не скапливалась вода.
Также в заложении ливневой канализации постоянно присутствуют специальные пороги, которые замедляют ток воды, препятствуя разрушению конструкции во время сильных ливней. Для того чтобы ливнёвка не замерзала, для неё можно установить дополнительное отопление на зиму, а одного прогревания будет достаточно для того, чтобы просушить канал.
Для трубопровода из пластика промерзание не столь страшно, ведь он не лопается ото льда. Зато может появиться другая проблема, поэтому трубопровод необходимо закладывать так, чтобы он лежал ниже точки промерзания земли. Пластиковый трубопровод может существенно растянуться, а если так будет продолжаться хотя бы два сезона, то возможно непредсказуемое изменение угла наклона всей системы, а также расхождение в местах стыков.
Для чего необходимо знать правильный угол уклона канализационной трубы.
Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.
Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.
Постараемся объяснить, почему.
На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».
Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.
Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.
Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе
И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой. Итак, смотрим на схему
Итак, смотрим на схему.
- В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
- Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
- Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…
Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.
И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.
Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.
И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.
На какой же глубине нужно прокладывать трубы канализации?
По этому поводу на строительных форумах идут споры. Хотя в пункте 4.8 СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» все сказано достаточно четко
Тут присутствует формулировка » глубины проникания в грунт нулевой температуры «, а это ни что иное как глубина промерзания грунта.
Узнать глубину промерзания можно из многих нормативных документов. Наиболее близок инженерным сетям СНиП 2.01.01-82 «»Строительная климатология и геофизика». И хотя взамен этого документа уже вышел новый СНиП 23-01-99* «Строительная климатология» карта зон промерзаний осталась только в старом советском СНиП.
Для города-героя Москвы глубина промерзания соствляет 1,4 метра, для Санкт-Петербурга — 1,2 метра, а для Сочи — менее 80 сантиметров. Возьмем «небольшую» трубу диаметром 200 мм. Для нее нужно отнять от глубины промерзания 0,3 метра. Произведя несложное арифметическое вычисление, получаем минимальную глубину лотка канализационной трубы Ду200 — 1,1 метра. Для Москвы. Наглядно — на чертеже:
Именно так трубы и нужно прокладывать.
Теперь о печальном. О том как трубы прокладывают на самом деле. Если дело касается каких-то капитальных объектов — то все хорошо. Обязательна государственная или негосударственная экспертиза, да и проекты для серьезных объектов делают серьезные проектировщики.
То ли дело — частный дом. Практически во всех инструкциях к небольшим очистным сооружениям типа Топас, Биофлуид и тд черным по белому написано — труба канализации из дома должна выходить на глубине 0,5 метра. Иначе труба просто не попадет в приемное отверстие очистных. СНиП предусматривает и такие случаи прокладки — с обязательным утеплением.
На практике канализационные трубы утепляют или обогревают крайне редко. Монтажники говорят о том, что ничего не замерзнет, ссылаются на свой огромный опыт и глобальное потепление. Поэтому зимой интернет множится многочисленными вопросами и подробными инструкциями о том, что же делать если труба канализации замерзла.
Утепляем канализационные трубы
Если есть стыки или очень много поворотов, очень важно провести их утепление. Именно в этих местах всегда возникают сложности. В Европе для утепления труб применяют электрический кабель
Его прокладывают на всю длину трубы
В Европе для утепления труб применяют электрический кабель. Его прокладывают на всю длину трубы.
В нашей стране, в южных районах и центральных регионах труба прокладывается в траншею глубиной один метр. На севере, где всегда стоят большие холода, глубина канализации еще больше. Такие трубы особенно нуждаются в теплоизоляции.
Когда канализационная труба прокладывается внутри дома, выполняются некоторые дополнительные технологические операции. Возможно создание большого количества поворотов, всевозможных изгибов.
По мнению профессионалов, злоупотреблять такими возможностями не стоит
Очень важно сделать систему как можно проще. На нее уйдет не так много денег, и обслуживать ее будет намного легче. Внутренняя канализация в доме должна иметь естественный сток
Идеальным вариантом считается прокладка трубы непосредственно под полом. Если диаметр внешней и внутренней трубы имеют большие отличия, можно воспользоваться соединениями. Для таких целей лучше всего подходит колено, имеющее угол 30 градусов. Это позволит улучшить стекание воды
Внутренняя канализация в доме должна иметь естественный сток. Идеальным вариантом считается прокладка трубы непосредственно под полом. Если диаметр внешней и внутренней трубы имеют большие отличия, можно воспользоваться соединениями. Для таких целей лучше всего подходит колено, имеющее угол 30 градусов. Это позволит улучшить стекание воды.
Обустройство канализационной системы требует максимально скрупулезного отношения ко всем этапам процесса, включая глубину, уклон, надежность соединений. Каждый из этих факторов оказывает большое влияние на качество работы всей системы. Небрежность здесь недопустима, если нет уверенности в своих силах, лучше обратиться к профессионалам.
