Инверторные стабилизаторы напряжения с двойным преобразованием для дома

Электронный стабилизатор

схема устройства

Принцип работы этого прибора полностью аналогичен принципу работы релейного стабилизатора. Только функцию переключающих реле, здесь выполняют ключи на четырёхслойных полупроводниковых приборах – тиристорах и симисторах. Электронный стабилизатор напряжения стоит заметно дороже, чем стабилизаторы других типов, но, тем не менее, есть ситуации, когда его применение оправдано.

Особенности и характеристики

Полупроводниковый стабилизатор может работать практически со всеми видами бытовой техники.

Это определяется его несомненными достоинствами:

• Высокое быстродействие;
• Большой диапазон напряжения;
• Отсутствие шума.

В отличие от реле, мощные силовые ключи, обеспечивают практически мгновенную реакцию на изменение напряжения на входе устройства. Диапазон напряжения сети, при котором электронный стабилизатор корректно работает достаточно большой, поэтому прибор можно использовать в самых неблагоприятных условиях. Он не боится низких температур, работает бесшумно и не нуждается в техническом обслуживании.

Но и недостатков у данного устройства достаточно:

• Дискретный способ регулировки;
• Низкая перегрузочная способность;
• Искажённая форма напряжения на выходе.

По аналогии с релейным стабилизатором, переключение напряжения осуществляется ступенями. Электронные ключи очень не любят перегрузок и могут выгореть.

Основные характеристики

Мощность, отдаваемая в нагрузку, у качественных стабилизаторов эта характеристика постоянна и составляет 100% во всём рабочем диапазоне входного напряжения; в дешёвых моделях она будет падать пропорционально его снижению и может достигать 50-60% от номинала при значениях в сети 150-170 вольт. Запас по мощности должен составлять 25-30% от максимальной подключенной нагрузки.

Диапазон входного напряжения. Наряду с точностью стабилизации, является важнейшей характеристикой стабилизатора. Состоит из двух категорий:

• рабочий — когда отклонения питающей электросети находятся в допустимых пределах, при которых на выходе обеспечивается заявленная величина стабилизации, например 220±5%;
• предельный — когда стабилизатор переходит в режим компенсации сетевого напряжения, при котором его значения на выходе могут отличаться от номинала 220 В в большую или меньшую стороны до 15-18%. При превышении предельного диапазона, он обесточит нагрузку, сам при этом оставаясь подключенным к сети для её контроля, и при её возвращении обратно в рабочий, самостоятельно опять подаст напряжение в подключенные приборы.

Точность стабилизации выходного напряжения гарантируется только в рабочем входном диапазоне и может составлять 0,5-7% в зависимости от модели стабилизатора.

Перегрузочная способность — это устойчивость к кратковременным перегрузкам от электроприборов, имеющих высокие пусковые токи (например, электродвигатель погружного насоса, холодильника и т.п.).

Защита от перегрузки и короткого замыкания на выходе. В случае перегрузки стабилизатора напряжения, когда с него начинает сниматься мощность значительно превышающая номинальную в течение определённого периода времени (от 0,1 сек. до 1 мин. или немного более), срабатывает система защиты (время срабатывания зависит от величины перегрузки), которая отключит стабилизатор и тем самым предотвратит его поломку. Если в нём заложен функционал однократного повторного включения, то он снова включится в работу спустя некоторое время. Если при повторном включении перегрузка не устранилась, то он отключится окончательно, и уже потребуется вмешательство человека для выявления и устранения причин перегрузки или короткого замыкания.

Выходной контактор. В случае аварии стабилизатора или резкого импульсного скачка входного напряжения, он мгновенно отключит электроприборы и предотвратит их перегорание.

Коррекция выходного напряжения. Наличие в некоторых моделях стабилизаторов возможности задания специальных значений на выходе в диапазоне 210-230 вольт, что помогает решить одновременно несколько проблем:

• возможно установить западный стандарт 230В для импортных электроприборов, без подобной функции возможны сбои в их работе;
• для ламп накаливания можно установить 210 вольт, что значительно увеличит срок их службы, световой же поток останется в пределах, заявленных производителем.

Автоматическое включение стабилизатора при возврате входного напряжения в рабочий диапазон. Т.к. стабилизатор отключает нагрузку в случае выхода параметров электросети за предельные значения, он должен также автоматически и подключать её, если входное напряжение вернулось в рабочие пределы, иначе придётся это делать вручную.

Наличие на входе и выходе стабилизатора напряжения фильтров подавления импульсных помех. Это полезная функция, которая защитит электроприборы от помех в радиочастотном диапазоне.

Климатическое исполнение. Большинства выпускаемых стабилизаторов напряжения имеют защиту IP20 и предназначены для установки в помещениях с температурой окружающей среды +5…+35°С, с относительной влажностью воздуха 35-90%, с атмосферой, не содержащей пыли, водяных брызг и т.д. Если температура будет опускаться ниже 0°С, потребуется установка в шкаф с подогревом. Начиная с 2012 года ведущие производители начали выпуск стабилизаторов со специальной климатической обработкой внутренних узлов, рассчитанных на температуру эксплуатации от -40 до +40°С.

Гарантийный и реальный срок службы. Ведущие производители дают 5-6 летнюю гарантию на свои стабилизаторы напряжения, а общий срок их службы с неизменностью рабочих характеристик составляет не менее 12-13 лет.

Стоимость. Косвенный показатель качества и надёжности — каковым будет, например, инверторный стабилизатор напряжения Штиль IS8000 (РРЦ 51 280 руб.), как наиболее предпочтительный вариант по характеристкам и стоимости для большинства применений.

Какой принцип работы у стабилизаторов с двойным преобразованием?

Работа инверторных стабилизаторов построена на основе успешно применяемого в ИБП топологии on-line принципа двойного преобразования энергии (рисунок 2).

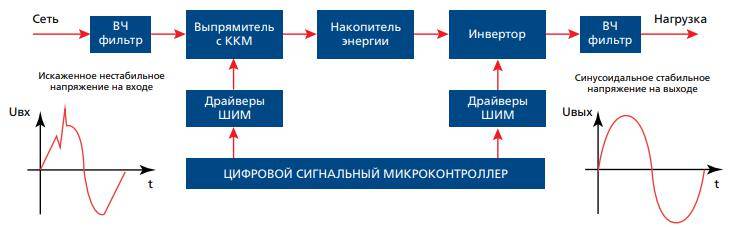

Рисунок 2 – Принцип работы инверторного стабилизатора напряжения

Выпрямитель выполняет первое преобразование – делает из входного переменного напряжения промежуточное постоянное, поступающие затем в накопитель-конденсатор, а после на инвертор.

Инвертор производит второе преобразование и превращает промежуточное постоянное напряжение вновь в переменное.

При таком алгоритме работы форма и величина генерируемого инвертором конечного (выходного) напряжения не зависят от величины и формы исходного (входного) напряжения. Благодаря этому устройства с двойным преобразованием энергии исключают влияние сетевых проблем на качество выходного сигнала, а значит и на работу подключенного к ним оборудования.

Другая важная особенность данной схемы – безостановочное регулирование входного напряжения и, как следствие, отсутствие задержек при реагировании на его колебания. Для стабилизации напряжения устройству с двумя последовательными преобразованиями не требуется совершать каких-либо дополнительных действий помимо непрерывной и независящей от качества питающей сети работы выпрямителя и инвертора.

Советы по эксплуатации

Безусловно, такие дорогостоящие изделия требуют определённого ухода. Поэтому тем, кто недавно приобрёл инверторные стабилизаторы, рекомендуется запомнить несколько советов по использованию:

• Не стоит опасаться высокой и низкой температуры. Подобные устройства отлично себя чувствуют при низкой (от -40 °C) и высокой (до +40°C) температуре.
• Чем меньше влажность, тем лучше. Стабилизаторы могут работать даже при критическом уровне влажности (95 %), однако их эффективность при этом снижается.
• Не стоит устраивать «водные процедуры». Инверторные аппараты боятся воды и горюче-смазочных материалов. Поэтому, если на устройство всё же попала жидкость, его необходимо просушить. Аналогичная ситуация обстоит и с конденсатом.
• Электроопасность. Во время работы конденсатор накапливает в себе ток. Поэтому при ремонте устройства не следует прикасаться голыми руками к этому компоненту. Кроме того, стабилизатор необходимо устанавливать в помещении, где отсутствуют контакты со взрывоопасными веществами.
• Вентиляция. Важный момент — обеспечить устройство доступом к свежему воздуху. Поэтому рекомендуется устанавливать стабилизатор на расстоянии 5-10 см от других предметов.
• Своевременное техническое обслуживание. Инверторные изделия время от времени необходимо разбирать, чистить от пыли и проверять контакты внутренних компонентов.

Инверторные стабилизаторы имеют существенные отличия от электрических, симисторных или релейных собратьев. Главное различие между этими изделиями заключается в качестве работы и стоимости устройства. Тем не менее используя инверторные разновидности можно не беспокоиться о том, насколько эффективно работает стабилизатор.

Стабилизатор напряжения и его особенности

Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций.

Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод.

Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2.

Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху.

Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита.

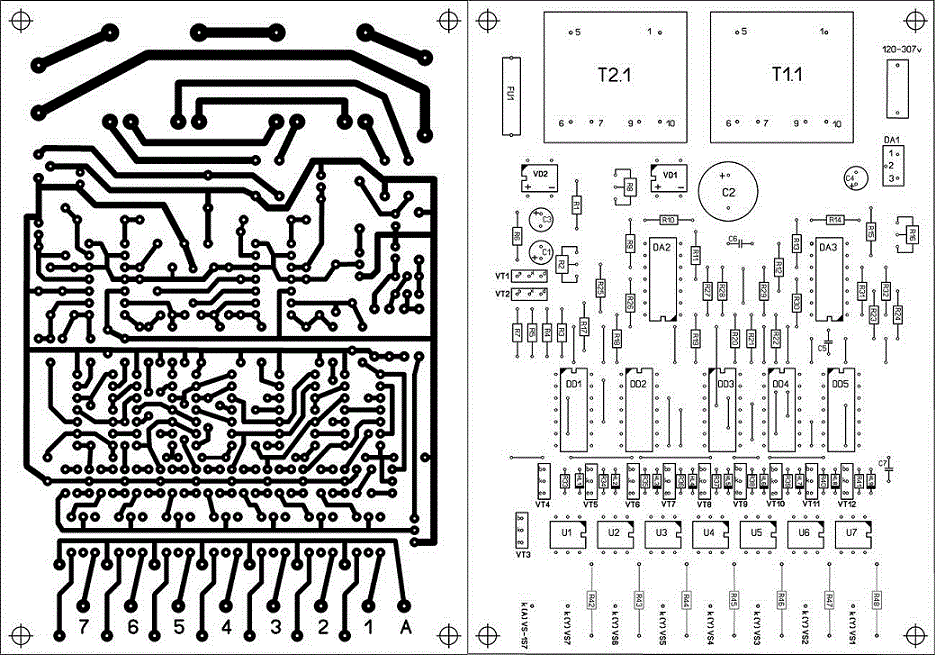

Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату.

Технические особенности инверторного стабилизатора

Инверторный стабилизатор напряжения выполнен без применения силовых трансформаторов и электромагнитных реле, которые используются в источниках питания другого типа.

В инверторном стабилизаторе выполняются два процесса:

• Преобразование переменного тока в постоянный;
• Обратное преобразование.

Отсутствие электромеханических узлов повышает надёжность стабилизатора и обеспечивает отличные выходные характеристики. Подобный стабилизатор не требует технического обслуживания и корректно работает в широком диапазоне напряжения на входе.

Схема устройства состоит из следующих электронных блоков:

• Входной L/C фильтр;
• Диодный выпрямитель;
• Корректор коэффициента мощности;
• Блок конденсаторов;
• Инвертор-преобразователь;
• Микропроцессор.

Напряжение сети поступает на пассивный сетевой фильтр, выполненный на конденсаторах и катушках индуктивности. Он сглаживает пиковые выбросы сетевого напряжения и практически полностью убирает высокочастотные помехи. Затем напряжение попадает на выпрямитель, преобразующий переменный ток в постоянный, где приобретает вид чистой синусоиды. Далее включается корректор коэффициента мощности, который равномернее отбирает мощность от сети и снижает значение потребляемого тока.

Часть напряжения поступает на блок конденсаторов. Конденсаторы  накапливают энергию, которая аккумулируется в них при больших величинах входного напряжения и отдают её в линию, когда возникает её недостаток.

В конечном итоге энергия поступает к инвертору, который делает всю оставшуюся работу – преобразует постоянное напряжение обратно в переменное, и делает его синусоидальным. При этом на выходе мы получаем стабильную частоту в 50 Гц, и рабочее напряжение 220 Вольт.

Именно из-за двух ступеней преобразования и наличию инверторов данные стабилизаторы и получили название «инверторные» или «стабилизаторы двойного преобразования».

Особенности стабилизатора напряжения с двойным преобразованием:

• Инвертор осуществляет преобразование постоянного напряжения в переменное. Он собран на MOSFET или IGBT полупроводниковых приборах, смонтированных на радиаторах;
• Управление работой инвертора может осуществляться с помощью ШИМ-контроллера;
• Инверторные стабилизаторы напряжения с двойным преобразованием имеют защиту нагрузки и самого стабилизатора от больших выбросов напряжения сети;
• Управление функциями элементов инверторного стабилизатора выполняет микроконтроллер;
• Кварцевый тактовый генератор обеспечивает высокое качество напряжения на выходе устройства.

Технические решения, применяемые в инверторных стабилизаторах, позволяют получить на выходе номинальное напряжение, необходимое для питания различных потребителей, с отклонением не более 1%. Инверторный стабилизатор напряжения является единственным устройством подобного типа, которое жёстко контролирует частоту.

Защита стабилизаторов

Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.

Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.

Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:

• релейные
• электронные
• электромеханические
• инверторные

Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:

Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.

Рассмотрим каждый из них более подробно.

Устройство и функционал

В это трудно поверить, но стабилизаторы напряжения довольно просто устроены. Тут может разобраться обычный человек при желании. У данных приборов есть первичная и вторичная сторона.

• К, так называемой, первичной стороне подключается сам источник питания.
• Размеры этого источника могут быть совершенно разными и зависят от его номинальной мощности.
• Можно подобрать в магазине тот источник питания в стабилизатор, который нужен лично вам.
• Когда подводят питание через источник, все производители заземляют второй конец провода.
• Это мера, призванная защитить всю электросистему от короткого замыкания.

Подключение обрабатывается специальной обмоткой и прикрепляются отводы. На эту часть стабилизатора напряжения и идёт большая часть всей электрической нагрузки.

Электросистема будет фиксировать нестабильное напряжение, которое будет «скакать» от минимального к максимальному значениям, вызывая перебои. Теперь самое время перейти видами стабилизаторов напряжения, чтобы выбрать лучший.

Выбор инверторного стабилизатора

При выборе электронного стабилизатора напряжения с двойным преобразованием следует обращать внимание на его основные характеристики:

• Допустимая мощность нагрузки;
• Скорость выравнивания;
• Форма напряжения на выходе;
• Точность параметров;
• Допустимые колебания напряжения сети;
• Условия эксплуатации.

Мощность. Мощность стабилизатора можно считать основным параметром при выборе данного прибора. Для определения необходимой мощности нужно подсчитать мощность всех бытовых устройств, которые будут питаться от этого стабилизатора, и прибавить 20-30% резерва.

Для квартиры вполне подойдёт стабилизатор, мощностью 3-5 кВт. Инверторный стабилизатор напряжения на 10 кВт подойдёт для частного загородного дома, особенно если в нём имеется отопительная система с циркуляционным насосом и собственная артезианская скважина, оборудованная погружным насосом.

Скорость выравнивания – это время, которое требуется стабилизатору, чтобы отреагировать на изменение напряжения на входе. Инверторные стабилизаторы обладают самой высокой скоростью выравнивания среди всех моделей стабилизаторов, поэтому на нее можно не обращать внимания. Стабилизаторы двойного преобразования (инверторные) выдают неискажённую синусоиду. Такая форма напряжения идеально подходит для электропитания любых бытовых устройств и газовых котлов.

Напряжение на входе и выходе. При оценке выходных параметров следует знать, что у инверторных стабилизаторов напряжения самые лучшие параметры как по отклонению напряжения от номинала на выходе, так и по частоте. Диапазон напряжения на входе, в зависимости от модели, может меняться в небольших пределах. Разброс входного напряжения, при котором способен работать стабилизатор, обычно находится в пределах от 115-120 до 280-290В, но некоторые модели способны покрыть больший разброс напряжения.

Степень защиты

В документации на стабилизатор обычно указывается интервал температур, при которых может эксплуатироваться устройство, а так же относительный уровень влажности, поэтому на это также стоит обращать внимание, особенно если планируется использовать стабилизатор в неотапливаемом помещении или в неблагоприятных для техники условиях

Прочие параметры. Инверторный стабилизатор напряжения имеет небольшие габариты, а благодаря отсутствию мощного трансформатора и малый вес, поэтому большинство моделей имеет настенное крепление. Приборы имеют индикацию режимов работы и информационный дисплей.

Характерные особенности ИС

Симисторный стабилизатор напряжения

Главным отличием ИС от своих аналогов таких, как релейные, электромеханические и симисторные стабилизаторы, является отсутствие во внутреннем устройстве автоматического трансформатора.

Двойное преобразование напряжения не имеет резких переходов, которыми «страдает» переключение трансформаторных обмоток. Именно двойной эффект преобразования представляет ИС наиболее совершенным стабилизатором. Отсутствие подвижных деталей, различных реле оставляет далеко позади конкурентов ИС. Применение конденсаторов в схеме стабилизации электрического тока исключает скачки напряжения на выходе прибора.

Однофазный стабилизатор Штиль

Самодельный аппарат

А какую можно реализовать схему стабилизатора напряжения 220В своими руками? Самый простой вариант стабилизатора состоит из минимального количества комплектующих:

• трансформатор;
• конденсатор;
• диоды;
• резистор;
• провода (для соединения микросхем).

Используя простейшие навыки, собрать устройство не так сложно, как может показаться. Но при наличии старого сварочного аппарата все упрощается, поскольку он практически уже собран. Однако проблема в том, что не у каждого человека найдется такой сварочный аппарата, а поэтому лучше подыскать другой способ для самодельного устройства.

По этой причине рассмотрим, как можно изготовить некоторый аналог симисторного стабилизатора. Данный прибор будет рассчитан на входной рабочий диапазон 130-270 В, а на выход будет подаваться от 205 до 230 В. Большая разница входного тока это скорее плюс, а вот для выходного – это уже минус. Но для многих бытовых приборов эта разница допустима.

Что касается мощности, то схема тиристорного стабилизатора напряжения 220В, своими руками изготавливаемого, допускает подключение электроприборов до 6 кВт. Переключение нагрузки производится в течение 10 миллисекунд.

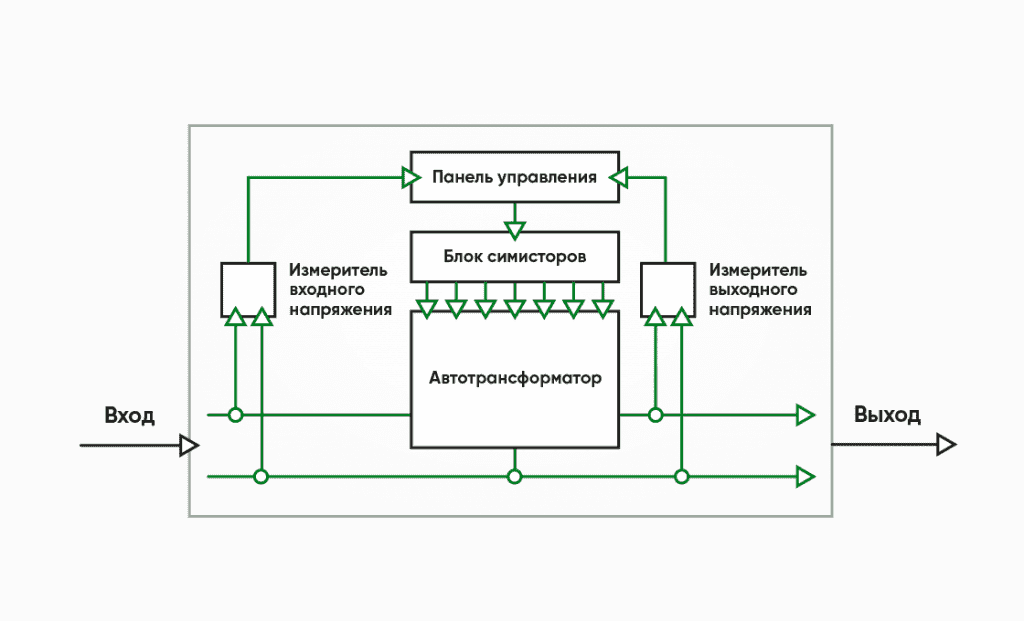

Устройство и принцип действия электронного стабилизатора

Электронный стабилизатор обычно состоит из следующих компонентов:

• измерителей входного и выходного напряжения;
• управляющей микросхемы, которая анализирует данные от измерителей и при необходимости включает процесс преобразования напряжения;
• трансформатора с возможностью переключения обмоток для регулировки напряжения;
• блока электронных ключей (тиристоров или симисторов), который управляет переключением обмоток.

Принцип действия электронного стабилизатора может быть описан следующим образом:

при изменении напряжения в питающей сети фиксируется разница между фактическим и номинальным его значением. Управляющий микропроцессор подает сигнал на включение определенного силового ключа, коммутирующего именно ту секцию обмотки трансформатора, коэффициент трансформации которой обеспечит наиболее приближенное к номиналу значение выходного напряжения.

Принцип действия электронных стабилизаторов во многом схож с работой устройств релейного типа. Если в последних коммутация необходимых обмоток автотрансформатора осуществляется при помощи электромеханических реле, то в электронных устройствах вместо них используются отличающиеся гораздо более высоким быстродействием силовые полупроводниковые ключи – тиристоры или симисторы.

Также конструкция электронного стабилизатора предусматривает работу в режиме «байпас» – когда сетевое напряжение находится в пределах нормы, электричество направляется в обход трансформатора и непосредственно подается потребителю.

Таким образом, питание электроприборов через электронный стабилизатор напряжения осуществляется следующим образом:

1. Если параметры электротока соответствуют нормативным, он проходит через байпас, не нагружая основные цепи стабилизатора.
2. Если происходит падение или возрастание напряжения, измеритель на входе стабилизатора фиксирует это изменение.
3. Управляющая микросхема стабилизатора отдает соответствующую команду и срабатывает блок электронных ключей.
4. В цепь включаются обмотки трансформатора, которые осуществляют преобразование напряжений до нужного уровня.

Устройство и принцип работы тиристорных и симисторных стабилизаторов напряжения

В конструкцию стабилизирующих аппаратов на полупроводниковых ключах входят:

• Входной фильтр. Предназначен для устранения помех высокой частоты и кратких скачков напряжения, негативно влияющих на работоспособность техники на электронных компонентах.
• Схема контроля и управления. Контролирует входной сетевой ток и при его изменениях с помощью полупроводниковых ключей управляет секциями вторичной обмотки.
• Силовой трансформатор. В его конструкции присутствует секционированная вторичная обмотка, обеспечивающая ступенчатое изменение выходных характеристик тока.
• Силовые ключи – тиристорные или симисторные. В симисторном аппарате может присутствовать более 10 ступеней, обеспечивающих получение достаточно точных параметров тока, поступающего к потребителям.

Принцип работы трансформатора на полупроводниковых ключах:

• При изменениях характеристик входного тока схема контроля и управления сравнивает текущие и допустимые параметры.
• Если колебания параметров сетевого тока находятся в установленных пределах, подается сигнал на полупроводниковый ключ, который корректирует выходное напряжение.
• При скачках входного напряжения за допустимые пределы защитная система в аварийном режиме обесточивает цепь.

Мощный электронный стабилизатор

Одним из лидеров в производстве энергетических систем является , она применяет в своих разработках инновационные технологии, что позволяет свести до минимума некоторые недостатки тиристорных стабилизаторов напряжения.

Однофазный тиристорный стабилизатор «Энергия Classic 12 000» представляет собой современное и надёжное устройство с высокими параметрами. Устройство работает в интервале входных напряжений от 125 до 254 вольт. Предельно допустимые величины могут составлять 60 вольт по минимуму и 265 вольт по максимуму. Стабилизатор имеет переключающую схему на 12 ступеней, выполненную на мощных тиристорах. Время переключения не превышает 20 мс.

Стабилизатор имеет защиту от пониженного напряжения, повышенного напряжения и перегрузки. При температуре силового трансформатора свыше 120°C так же срабатывает защита и стабилизатор отключается. Допустимая кратковременная перегрузка до 180%, может составлять 0,3 секунды. Входной фильтр подавляет все виды высокочастотных и импульсных помех. При питании нагрузки с нормальным напряжением сети используется система «байпас». Данный стабилизатор компании Энергия рассчитан на эксплуатацию в отапливаемом помещении с уровнем влажности не более 80%.

С этим читают:

Выбор электромеханического стабилизатора напряжения: особенности, преимущества и недостатки

Выбираем электронный стабилизатор напряжения: принцип работы и характеристики

Выбираем источник бесперебойного питания для циркуляционного насоса отопления

Роман

24.07.2018 в 21:14

Добрый день! У меня на входе в загородный дом приходит 3 фазы. Трехфазных потребителей нет

Вопрос: могу ли я повесить стабилизатор (и какого типа?) только на одну фазу или в случае 3 фаз надо вешать стабилизаторы на каждую? Трехфазный стаб не рассматриваю, т к важное для защиты оборудование висит на одной фазе

Ответить ↓

Александр Старченко

(Автор записи)07.08.2018 в 05:39

Добрый день. Какой будет тип и мощность нагрузки? Для требовательных потребителей хорошо подойдет например RUCELF КОТЕЛ-600. У него напряжение синусоидальной формы, для чувствительной электроники, мощность до 600ВА (рекомендуется около 300Вт). Его стоимость 3500р. Доставка по России 500р. Если заинтересованы, звоните по телефону, указанному на сайте.

Роман

01.08.2018 в 21:43

Здравствуйте! Приобрёл в интернете релейный стабилизатор. В принципе не плохая вещь, но с помощью изм.прибора увидел, что он в режиме ХХ потребляет порядка 1.6 — 1.7 А !!! Вот это аппетит!.

Почему в описаниях /характеристиках/ стабилизаторов нет такого важного пункта, как ток хх ??? Коммерческая уловка? Теперь мой стаб. висит на стене в режиме байпаса грудой металла а-ля «чемодан без ручки»… Неужели нет стабов с «божеским» током хх ?!

Спасибо и удачи!

Ответить ↓

Игорь

03.03.2020 в 20:58

См.параметр КПД. Обычно 95-97%. 3% от мощности 8кВт это 240вт или 240в*а/220в =1.1а

Сергей

20.08.2018 в 21:58

Доброго дня. Подскажите, можно ли использовать семисторный стабилизатор IEK-2000 для питания кондиционера инверторного типа и телевизора? А то пишут, что и синусоиды нет на выходе, и для мотора вредно и тд. Так вот, можно ли использовать его или поискать с сервоприводом. Релейный не хочется из-за щелканья реле.

Ответить ↓

Александр Старченко

(Автор записи)28.08.2018 в 06:34

Добрый день, Сергей. Все верно, для мотора очень вредно, щетки сгорят. Но сервопривод тоже будет шуметь — жужжать мотором. Релейный же на небольшую мощность щелкать будет несильно.

Andrey

02.12.2018 в 12:24

Человек же пишет что кондиционер ИНВЕРТОРНОГО типа то есть ему без раницы на форму синусойды по входу.

Таблица параметров работы стабилизаторов напряжения различных типов

Тип стабилизатора напряжения	Скорость стабилизации	Точность стабилизации	Диапазон входного напряжения	Перегрузочная способность	Надежность	КПД
Стабилизаторы релейного типа	высокая	средняя	широкий	высокая	высокая	высокий
Стабилизаторы электромеханического типа	низкая	высокая	широкий	средняя	низкая	средний
Стабилизаторы симисторного и тиристорного типа	высокая	средняя	широкий	средняя	средняя	высокий
Стабилизаторы инверторного типа	высокая	высокая	широкий	средняя	средняя	средний
Стабилизаторы феррорезонансного типа	высокая	высокая	средний	низкая	низкая	низкий

При выборе типа стабилизатора напряжения необходимо подробно изучить параметры существующего сетевого электропитания, изучить требования подключаемых электрических приборов и оборудования, использовать лучшую комбинацию свойств стабилизаторов различных типов.

Инверторные стабилизаторы и их строение

В последнее время эти стабилизаторы считаются лидерами. Их принцип работы отличается от других устройств и благодаря этому они считаются полноценными лидерами. Инвертор, который входит в их конструкцию может состоять:

1. Входных фильтров.
2. Выпрямителя коэффициента мощности.
3. Конденсаторов.
4. Преобразования постоянного напряжения.
5. Микроконтроллера.

Выпрямитель и преобразователь в этом устройстве выполняют функцию инверторов. Именно инверторы построены на основе транзисторов. Транзисторы в этом стабилизаторе способны контролировать высокие токи и уменьшать их. Если вы не знаете, зачем нужен стабилизатор, тогда прочтите соответствующую статью.
