Особенности кабеля, чтобы подключить видеодомофон и вызывную панель

Индивидуальные видеодомофоны

Рассчитаны на использование абонентом или группой абонентов в одном помещении. В некоторых случаях количество вызывных панелей и ответных частей может быть увеличено, например, в ситуации, когда имеется несколько входных групп, или требуется ответ из разных частей помещения. Любые действия ничем не ограничены: владелец может подключить видеодомофон самостоятельно и производить подключение и отключение основной и дополнительной вызывной панели, трубок, мониторов. Подобные работы обычно не представляют сложности, так как соединительные провода имеют удобную цветовую маркировку, а схема подключения подробно обозначена в руководстве по эксплуатации.

Типы домофонов и особенности их устройства

Если раньше практически на каждой двери были установлены глазок и звонок, то сейчас их заменяют таким современным оборудованием, как домофон.

Существует большой выбор устройств, которые отличаются между собой техническими параметрами и другими особенностями.

Классификация домофонов происходит по следующим признакам:

1. Количество подключаемых абонентов:

   • многоабонентные домофоны устанавливают в подъездах, на входах в офисы и другие здания;

   • индивидуальные — предназначены для установки в квартире или доме.

2. Вид связи. По этому параметру оборудование делится на:

   • аудиодомофоны — при помощи таких устройств с посетителем можно только разговаривать;

   • видеодомофоны позволяют не только разговаривать с посетителем, но и видеть его на экране монитора.
3. Тип монитора. Этот параметр относится только к видеодомофонам. Экран может быть:
   • чёрно-белый;
   • цветной.
4. Способ монтажа. По типу установки домофоны могут быть:

   • врезными или встраиваемыми в стену, при этом её глубина должна быть порядка 4–10 см;

   • навесными, такие модели монтируются на стену.

Кроме этого, видеодомофоны отличаются по размеру экрана. Если у самых дешёвых моделей размер экрана всего 3,5”, то у дорогих моделей он составляет 10”, но может быть и больше. Существует отличие и по количеству видеокамер. Домофон может иметь как одну, так и несколько видеокамер, что позволяет получать обширный обзор и более качественную картинку. Оборудование может также быть проводным или беспроводным, в котором внешний и внутренний блок связаны между собой только радиосигналом.

Особенности устройства

По типу устройства аудио и видеодомофоны отличаются между собой, но по остальным параметрам они практически одинаковы.

Аудиодомофоны

Такое оборудование является бюджетным, поэтому обычно устанавливается в подъездах многоквартирных домов. Стоимость аудиодомофона невысокая, так как он имеет ограниченный набор функций:

• оповещение владельца дома о приходе посетителя;
• переговоры с посетителем;
• разблокировка электрозамка.

В состав бюджетного аудиодомофона входят:

1. Уличный блок, который состоит из:
   • кнопки вызова;
   • микрофона;
   • громкоговорителя.
2. Внутренний блок состоит из:
   • телефонной трубки;
   • базы, в которой есть место для крепления трубки и кнопка разблокировки замка;

   • блока питания.

Если говорить о преимуществах таких устройств, то это будет дешевизна, простота конструкции и лёгкость использования. Основной недостаток в том, что вы не можете видеть посетителя, а это снижает уровень безопасности системы.

Видеодомофоны

Домофон с видеосистемой является современным оборудованием, которое имеет много дополнительных функций, повышающих безопасность охранной системы.

Видеодомофон имеет следующее устройство:

• наружная панель — состоит из кнопки вызова, видеокамеры, переговорного устройства;

• внутренняя панель — включает в себя монитор, кнопку для открывания замка, переговорное устройство.

• вызывная панель должна быть из прочного материала и надёжно защищена от повреждений. Кроме этого, вызывная панель, устанавливаемая на улице, должна иметь высокий уровень влагозащиты, не меньше IP66. Более надёжными являются панели, не имеющие механических переключателей, но сенсорные устройства чаще повреждаются вандалами;
• тип установленной видеокамеры. Если в ночное время нет постоянного освещения, то покупать домофон с цветной камерой нет смысла. В таком случае чёрно-белая камера будет передавать более качественное изображение;

• монитор, при его выборе надо учитывать параметры используемой видеокамеры. Если камера выдаёт 0,5 Мpx, то не стоит для неё приобретать устройство с экраном высокого разрешения;

• вывод видеосигнала, Очень удобно, когда есть возможность вывести видеосигнал на телевизор или компьютер;
• наличие встроенного датчика движения. Он позволяет включать камеру на запись во время приближения посетителя;
• диапазон температур, в котором может работать домофон. Учитывайте, что внешний блок обычно устанавливается в неотапливаемых помещениях или на улице, поэтому он должен выдерживать как высокие, так и низкие температуры;
• совместимость с другими устройствами. Если домофон подключают к многоабонентной системе, он должен быть совместим с имеющимся оборудованием.

Подключение к аналоговому видеорегистратору

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Приемник

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

• Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
• Установить видеокамеру и соединить её к передатчику.
• Подключить передатчик к приёмнику по витой паре.
• Приёмник соединить с видеорегистратором.
• Получить изображение на регистраторе.

Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

Плюсы:

1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.

Минусы:

1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить  через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Другие статьи:

• • Видеонаблюдение в офисе
  • Основные принципы при проектировании системы видеонаблюдения
  • Подключение регистратора к компьютеру
  • Сброс ip камеры к заводским настройкам

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

• беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
• цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

• вызывное устройство, прикрепляемое в месте входа на территорию дома;
• запирающий замок, устанавливаемый на входных воротах;
• переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
• блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

• электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
• электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Однако даже на электромеханический замок нельзя полагаться полностью. Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать. Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

1. Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
2. В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.
3. Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
4. Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.
5. Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».
6. К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.

Прокладка интернет-кабеля

Первое, что мы настоятельно советуем вам сделать — проложить кабель-канал диаметром минимум 2,5 сантиметра с лестничной площадки в квартиру. Очень многие владельцы, желая обеспечить себя бесперебойным интернетом, обращаются сразу к двум, а то и трём-четырём местным провайдерам.

И представьте себе, что каждый из них будет сверлить вашу стену, чтобы протянуть свой кабель внутрь квартиры. А ведь в ваше жильё, возможно, будет заходить ещё кабель для телевидения и городского телефона! Пусть будет один кабель-канал, чтобы все провода заходили в квартиру в одном месте, без лишних дыр в стене.

«Зачем мне вообще тянуть сетевой кабель (витую пару) по всей квартире»? — спросите вы. Поставлю мощный роутер в прихожей, там, где провайдер ввёл кабель в дом и всё, Wi-Fi обеспечен! И никаких забот. Да, роутер вам не помешает в любом случае, чтобы пользоваться интернетом в смартфоне. Но, если квартира большая, стены железобетонные, есть помехи от Wi-Fi соседей — возникнут проблемы.

Как вариант, можно создать сеть из двух-трёх роутеров, установленных в разных местах квартиры. Но к ним, опять-таки, придётся тянуть интернет-кабель, если нет функции «моста», ретранслятора. Кроме того, проводной интернет всё равно надёжней и быстрее беспроводного, доказано опытом многочисленных пользователей.

Поэтому, точно определитесь, где у вас в квартире будут стоять компьютер и ноутбук. Не исключено, что у вас их несколько — у каждого члена семьи. Выбирайте оптимальное место, чтобы протянуть интернет-кабель (витую пару) куда нужно. Если капитальный ремонт в квартире пока не планируется, то спрятать кабель можно под плинтусом или за потолочным пространством. Именно так часто поступают в офисах.

Если же вы всё равно делаете капитальный ремонт, то проложить интернет-кабель целесообразно в штробах по стенам или под стяжкой пола. При этом обязательно нужно руководствоваться следующими правилами:

1. Никогда не размещайте сетевые, телефонные, антенные и другие слаботочные кабели в одной штробе, параллельно с силовыми линиями на 220 Вольт! Это недопустимо! Если уж так получилось, что другой возможности нет, слаботочные кабели могут пересекаться с силовыми под прямым углом. Но и такой ситуации лучше избегать. Расстояние между кабелем проводки электроснабжения и слаботочной витой парой должно быть как минимум в 20 сантиметров, это норма, которой следует обязательно придерживаться;
2. Под штукатурку и стяжку интернет-кабель рекомендуется укладывать в гофро-трубу, чтобы обеспечить изоляцию и избежать сильного изгиба, напряжения;
3. Максимальная длина интернет-кабеля от одной точки до другой — 80 метров. Учитывайте этот момент, выбирая место для домашнего компьютера;
4. Необходимо избегать заламывания кабеля и его чрезмерного перегиба. Если вам нужно повернуть витую пару, завести её в комнату из коридора, радиус изгиба должен быть минимум в 8-мь внешних диаметров кабеля;
5. Точки фиксации кабеля в штробах должны находиться на расстоянии порядка 50 сантиметров;
6. Фиксируется кабель хомутами, скобами, другим накидными фиксаторами;
7. Обжим сетевого кабеля всегда проводится только специальными инструментами.

Всегда приобретайте интернет-кабель, витую пару соответствующего качества, стандарта UTR5. Не знаете, что выбрать — проконсультируйтесь у специалистов, представителей своего провайдера.

Когда интернет-кабель уже проложен, его нужно присоединить к сетевой розетке или разъёмам. Обязательно оставьте небольшой запас длины кабеля, чтобы спокойно присоединить его. Установочные коробки будут такими же, как и для обычных розеток и выключателей, о которых портал Rmnt.ru подробно писал. Здесь уже допускается расположение интернет-розетки рядом с силовой, их даже объединяют в одну группу установочных коробок с общей рамкой.

В целом, прокладка интернет-кабеля не сложнее обычной разводки электричества по квартире. А если сами справиться вы не можете, обращайтесь к специалистам.

Особенности подключения

Схема подключения

Есть несколько особенностей подключения проводника для видеодомофона:

• Подсоединяют провода через клеммы с винтовым креплением.
• Через фундамент, стены или колонну ограждения провод пропускают через защитную гильзу.
• Нельзя укладывать проводник для домофона рядом с силовым кабелем в 220 В в одном пластиковом стакане.
• При параллельном монтаже нескольких линий дистанция между ними должна быть не менее 10 см.
• Непосредственно перед подключением снимают оболочку с конца. Для надежности их опрессовывают наконечниками.
• На обратной стороне корпуса панели вызова выходят жилы с разной расцветкой и соответствующей маркировкой. Жилы соединяют друг с другом по определенной схеме опрессовкой. Места соединений изолируют термотрубками.

Витая пара

UTP кабель для видеонаблюдения, или «витая пара»

Обычно мы прибегаем к использованию витой пары в тех случаях, когда дальность предполагаемой линии от камеры до устройства приема сигнала составляет от 300 до 1000 м (расстояние возможной прокладки рабочей линии видеонаблюдения при помощи витой пары может составлять до 3 км.). Удобство использования этого типа кабеля для систем видеонаблюдения заключается в большом количестве проводников под одной оплеткой. Благодаря этому можно по одной линии подвести и питание к камерам, и осуществить передачу основных сигналов (видео, аудио), и задействовать оставшиеся проводки для обеспечения управления камерой, а также для подключения дополнительной камеры (проводников в кабеле хватает – 8 шт.).

В зависимости от особенностей строения различают несколько видов кабеля «витая пара» – UTP, FTP, STP.

UTP кабель самый простой, он не имеет защитных экранирующих оболочек, и представляет собой 8 изолированных, попарно скрученных проводников, помещенных в общую защитную оболочку. К недостаткам UTP кабелей можно отнести их низкую устойчивость к помехам, поэтому в случаях прокладки коммуникаций для видеонаблюдения рядом с электропроводкой, и другими источниками помех, лучше использовать кабели с дополнительной защитой.

FTP  кабель отличается наличием общей фольгированной экранирующей оболочки. Благодаря ее наличию данный кабель можно прокладывать рядом с кабелями электропроводки и другими источниками помех

Очень важно следить за сохранностью фольгированного экрана, и не превышать минимальный радиус изгиба — не более 8 внешних диаметров кабеля. Внешняя защита кабеля может быть выполнена как из ПВХ так и твердого полиэтилена.

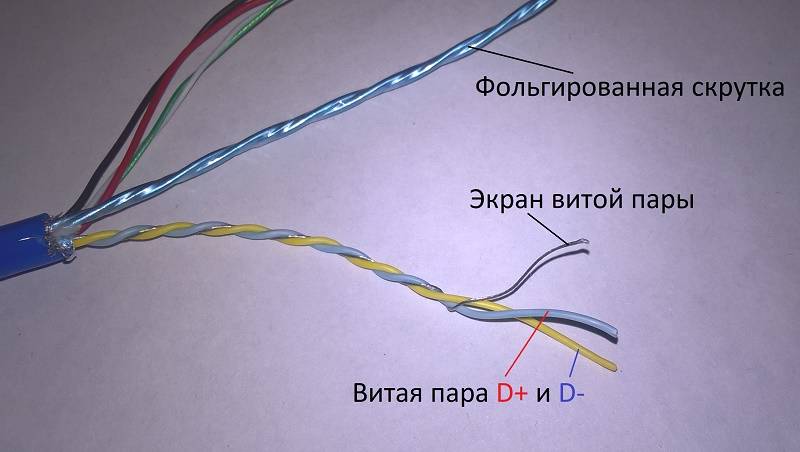

STP кабель также имеет общую защитную оболочку, но уже не из фольги, а из медной оплетки

Помимо этого, каждый проводник в таком кабеле цельномедный, изолированный полиолефином, и имеет индивидуальный защитный экран из фольги. Внешняя изоляция как правило выполняется из огнестойкого ПВХ. Применение данного типа кабеля необходимо в случаях прокладки свыше 90 метров при наличии многочисленных источников помех.

При прокладке STP кабеля необходимо заземлить экран, иначе он будет работать подобно антенне, притягивающей электромагнитное излучение!

Несомненным преимуществом витой пары является большое количество проводников, благодаря чему обеспечивается подключение всех основных функциональных элементов. Также данный кабель имеет и более низкую стоимость по сравнению с коаксиальным.

В одном источнике описывается опыт подключения камер на 700 метров. Коллеги делятся своими наблюдениями, что UTP в их случае собирал намного меньше помех, по сравнению с экранированным FTP, так что, пожалуй, UTP кабель для видеонаблюдения является наилучшим выбором в таких случаях. Но возможно они просто забыли заземлить экран, кто знает…

При подключении аналоговых камер при помощи такого кабеля в качестве переходника используют приемопередатчики (Video Baloon), которые также снимают помехи с кабеля. Предлагаем вам посмотреть очень доходчивое видео о подключении камеры видеонаблюдения при помощи витой пары.

Кабель для систем IP видеонаблюдения

Кабель для ip видеонаблюдения с коннектором RJ-45

Для подключения цифровых IP камер используется тот же UTP кабель с обжатыми коннекторами RJ-45 на обоих концах. Его преимущество заключается в возможности прокладки одной общей линии витой пары для целой системы IP камер видеонаблюдения, с использованием коммутатора (свитч). Питание камер при этом можно реализовать тремя способами:

1. Прокладка отдельного кабеля питания к каждой камере;
2. Монтаж блоков питания в местах установки каждой камеры;
3. Электропитание камер при помощи свободных проводов в витой паре.

Третий вариант подходит только для тех случаев, когда камера и коммутатор поддерживают технологию PoE (Power of Ethernet), позволяющую осуществлять питание посредством Ethernet кабеля для IP видеонаблюдения, в других случаях необходимо применение инжекторов Passive PoE, которые позволяют объединить передачу сигнала и питания с обеих сторон одного кабеля.

Установка домофона в квартире своими руками: пошаговая инструкция

Установить самостоятельно домофон в квартире — задача не из легких. Но она вполне доступна для исполнения. Главное в этом деле — четкое следование инструкции. Тогда получится сделать все качественно и существенно сэкономить средства на профессиональной установке.

В первую очередь нужно подготовиться к монтажу — собрать необходимый комплект инструментов и расходных материалов.

• нож;
• отвертка;
• дрель с насадкой для штробления;
• плоскогубцы;
• инструмент, чтобы снять изоляцию с провода.

• изоляционная лента;
• дюбеля и саморезы;
• алебастр;
• шпатлевка;
• экранированная витая пара;
• и пара резиновых перчаток.

Ну и, конечно, понадобится собственно установочный комплект оборудования.

Установка домофона с камерой

Стандартная комплектация видеодомофона включает в себя основной блок с дисплеем, платой электроники и устройством питания и  наружной вызывной панелью. Панель устанавливается на входную дверь  или ворота частного домовладения. Этот элемент включает в себя кнопку вызова, миниатюрную видеокамеру, микрофон и динамик. Панель изготовляется из прочного сплава, а объектив камеры закрывает твёрдое стекло, что обеспечивает надёжность и долговечность устройства.

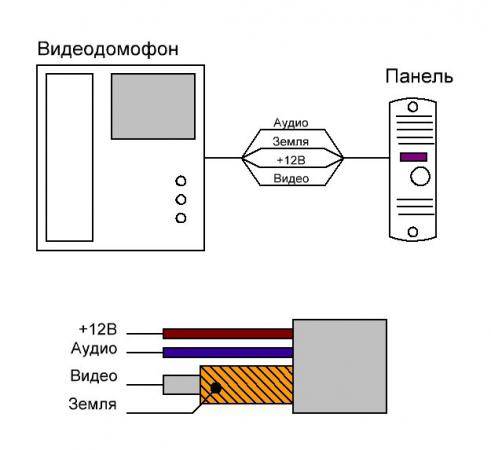

Вызывная панель соединяется с базовым блоком четырёх проводной линией с проводами соответствующих цветов. В различных моделях цвета могут отличаться, поэтому при самостоятельном подключении следует руководствоваться технической документацией.

В большинстве случаев цвета следующие:

• Красный – питание 12 В;
• Белый – видеосигнал с камеры;
• Желтый – аудио обмен;
• Чёрный (и/или) экранирующая оплётка – корпус.

Если основной блок предназначен для подключения двух панелей, то под крышкой задней панели монитора расположены две одинаковых контактных колодки для подключения двух жгутов проводов. Переключение между панелями осуществляется кнопкой только в режиме просмотра. Некоторые видеодомофоны допускают подключение дополнительной видеокамеры. Если объектив вызывной панели направлен прямо на посетителя, то дополнительная камера может показать достаточно большую зону перед входной дверью или часть придомовой территории. Чаще всего жильцы устанавливают видеодомофон с дополнительной камерой, чтобы иметь возможность контролировать свой собственный автомобиль, находящийся у дома.

Выбор кабеля

Какой кабель нужен для видеодомофона, определяют после оценки следующих параметров:

• расстояние между монитором и панелью вызова;
• условия монтажа – внутри дома, на улице, под землей, по воздуху;
• количество электропомех – если провод проходит в помещении с большим количеством аппаратуры, нужен экранированный вариант;
• температура – при большом перепаде температуры нужна модель с полиэтиленовой изоляцией.

Из отечественной продукции наиболее известны кабели КВК. Конструкция разработана специально для обслуживания домофонов и подходит для любого способа монтажа. Вариант универсальный и надежный.

Качеством отличаются коаксиальные кабели от Cavel, Belden, CommScope. Выбирают модели с маркировкой RG-6 или RG-59. Цифра указывает на толщину изоляционного слоя – 6 и 5,9 мм. Провод обеспечивает передачу изображения в температурном диапазоне от -60 до +120 С.

Кабельное разнообразие. Почему столь важен верный выбор?

Технология, используемая для передачи видеосигнала из одного места в другое, является одним из важнейших компонентов системы теленаблюдения. Рынок предлагает множество решений для соединения компонентов в единое целое. Вот некоторые популярные варианты:

• сетевой кабель типа «витая пара»;
• коаксиальный кабель и его разновидности;
• высокотехнологичные оптоволоконные кабели;
• беспроводные передатчики и приёмники видеосигнала.

Неисправную камеру возможно заменить по гарантии. Зависающий DVR – перенастроить. Сетевые подключения несложно настроить заново. Но если после монтажа отказывается работать недорогой и, казалось бы, простой кабель, то придётся сначала отыскать проблему, а затем начинать всё с начала.

Статья расскажет про то, как выбрать такой кабель, про тонкости монтажа, подключения и допустимые расстояния. «Картинка» обязательно поступит на экран даже от удалённой на несколько сотен метров камеры, если изучить приведённые советы. Дополнительный бонус – рекомендации по подключению к видеонаблюдению телевизора, монитора  и других популярных устройств. Хотя статья рассчитана на пользователя-неспециалиста, будем рады, если и опытный профессионал узнает для себя что-то новое.

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа Любой провод состоит из 2 элементов:

• Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
• Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Требования к кабелю

Наличие коммутаций, которые обеспечивают работу домофонной аппаратуры, ведут к выполнению определённых требований к системе монтажа и коммутирующих элементов:

1. Мощные источники магнитных полей, находящиеся рядом, способствуют искажению сигнала. Поэтому использование коаксиального провода в трубе, поможет избежать этого.
2. Шлейф сопротивления линии в 20 Ом, обеспечит нормальную работоспособность длинных линий связи.
3. Нельзя использовать провод с повреждённой изоляцией.
4. Напряжение внешнего блока и электрозамка, должно быть, 24 В.
5. Повышенная влажность помещения, считается предпосылкой для короткого замыкания. Размещать аппаратуру в таких условиях не рекомендуется.
6. Если существуют резкие перепады напряжений в сети, запрещена эксплуатация домофонной системы.
7. Электромагнитный замок оснащается дополнительным запитывающим проводом.
