Подключение AHD камеры к аналоговому регистратору

Удаленный доступ в цифровом и аналоговом видеонаблюдении

Бытует мнение, что удаленный просмотр и прослушку обеспечивает только IP, и этот факт для многих определяет выбор. Но это ошибочное представление: на всех системах возможно организовать данную функцию.

Чтобы объяснить специфику, рассмотрим, как обрабатывается сигнал:

  • аналоговый сигнал нельзя получать напрямую, использовать сразу и подвергать обработке в компьютере. AHD камеры, как и их предшественницы, требуют посредника — преобразователя в «цифру». Для вывода видео на экран кабель камеры подключается к дополнительному специальному небольшому блоку — конвертору, который стандартно интегрирован в видеорегистратор (поэтому он дороже);
  • поток с IP изначально цифровой, уже в компьютерных форматах, в большинстве случаев соответствует стандартным сетевым протоколам, что делает возможным его быструю обработку, вторичное преобразование. Никаких посредников для трансформации сигнала перед его отображением на экране не требуется.

Особенность в том, что IP камера — это отдельное самодостаточное устройство, фактически миникомпьютер: можно взять такой прибор и подключить напрямую к ПК без NVR. Зайдя в интернет со смартфона, пользователь сможет просматривать трансляцию звука и видео.

А при AHD обязательно нужен регистратор, именно он содержит конвертор, преобразовывая аналоговый сигнал в цифровой, подключается к интернету, транслирует его туда.  Таким образом, удаленный доступ, за исключением описанного нюанса, ничем не будет отличаться от такового при IP оснащении. Если же аналоговая камера имеет свой небольшой индивидуальный преобразователь, то это фактически уже цифровое устройство и его можно подключать как IP.

Итак, при IP системе видеорегистратор может отсутствовать — достаточно только маршрутизатора. Но это преимущества такой ситуации относительное — так как информация будет сохраняться на SD карточках, вставляемых в камеру, а их вместимость ограниченная. Повышается риск утраты информации (прибор могут украсть и пр.), это не профессиональная система. Можно организовать запись в облачные хранилища, но это дорого. Поэтому и при цифре используют регистратор или же сервер в виде ПК с жесткими дисками большого объема.

Есть мнение, что ПК на роль регистратора (сервера) или хранилища не подойдет, так как он не может работать постоянно, это не так: компьютеры с нормальной вентиляцией работают без перерывов месяцами. Для целей видеонаблюдения подойдет самое простое железо — слабые процессор, видеокарта, малый объем оперативки (хватит и 4 Гб старых поколений). Главное – жесткие диски большого объема, как минимум от 1 Тб.

В чем ещё отличие IP камеры от AHD

  • При наличии нескольких камер монтаж IP видеонаблюдения производится быстрее и проще, потому что один кабель способен передать сигнал от десятков устройств одновременно. При необходимости быстро оборудовать видеонаблюдением большую площадь лучше выбрать эту технологию.
  • В IP камерах предусмотрена технология PoE, когда питание камеры и передача видеосигнала производится по 1 кабелю «витая пара», тем самым уменьшается количество проводов и время на обслуживание всей системы. Их плюсом также является наличие динамика и встроенного микрофона.

Коммутатор с поддержкой PoE (Power over Ethernet)

  • Для монтажа и настройки IP оборудования требуется небольшая подготовка специалиста. Поэтому если необходима видеокамера, например, на дачу и вы планируете самостоятельную установку, не обладаете навыками сисадмина, то лучше выбрать AHD.
  • Если требуется беспроводное подключение, встроенный микрофон, то устанавливайте IP камеры.
  • Покупка AHD камер оправдывает себя, когда в офисе уже установлено аналоговое видеонаблюдение, со старыми камерами, использующими коаксиальный кабель для передачи изображения. Подключить к нему IP устройства невозможно. Чтобы обновить оборудование с минимальными затратами (без прокладывания новой инфраструктуры взамен уже проложенных коаксиальных линий) приобретают AHD видеокамеры.
  • Покупка AHD видеокамер выгодна, когда вы ищите подешевле. Стоимость AHD камер существенно ниже, чем IP. Если система видеонаблюдения небольшая и требуется сэкономить, то остановите свой выбор на первых.
  • Для организации AHD видеонаблюдения нужен гибридный видеорегистратор (поскольку аналоговая система уже изжила себя и подобных регистраторов не производят), а он на порядок дороже IP. Если планируется установить множество только IP камер, то приобретайте к ним IP регистраторы. Для больших объектов ключевую роль может сыграть низкая стоимость сетевых IP видеорегистраторов, UTP кабеля и его монтажа (например, для 30 видеокамер достаточно одного кабеля от коммутатора).

Встроенный звук

Для некоторых приложений становится все более важным передача звука параллельно с видео. В аналоговых системах передача звука возможна только по выделенным аудио линиям, отдельным от каналов передачи видео. IP камеры решают эту проблему, обрабатывая аудио информацию непосредственно в камере, синхронизируя ее с видео или даже объединяя в тот же видео поток, и затем посылая по сети для контроля и/или записи. Звуковой канал может быть как одно- так и двунаправленным, что позволяет не только получать, но и передавать звук на объект наблюдения. Установка звука легка и практически ничего не стоит, но только если Вы используете IP камеры.

Правила выбора аналоговых приборов

Размещение уличных камер по периметру дома

При выборе камеры для наблюдения учитывается место, где ее предстоит использовать постоянно. В соответствии с предназначением выбираются легкомонтируемые миниатюрные или обычные устройства с возможностью кругового обзора охраняемой территории. Для решения большинства задач достаточно купить несколько уличных камер и установить так, чтобы их углы обзора пересекались. Такое решение заметно сокращает количество недосягаемых зон. Перед покупкой камеры нужно поинтересоваться ее разрешением.

Организовать аналоговое видеонаблюдение можно за счет приобретения поворотных моделей с механизмом изменения угла обзора. Корпус у размещенных на улице камер должен быть прочным и герметичным, выдерживающим механические нагрузки и защищенным от влаги и пыли. Желательно, чтобы они имели козырек, укрывающий устройство от дождя и снега, а также были с подогревом. При выборе подходящей модели должно учитываться наличие кронштейна, обеспечивающего надежное крепление устройства.

Определиться с выбором нужного образца проще, если изучить основные характеристики аналоговых видеокамер:

  • потребляемая устройством мощность;
  • разрешение;
  • наличие ИК подсветки;
  • температура, при которой камера сохраняет свою работоспособность;
  • максимальный угол обзора;
  • габариты изделия.

Как не ошибиться в выборе?

Наиболее важными характеристиками камер, на которые стоит обращать внимание при покупке, являются следующие параметры:

  • Разрешение;
  • Угол обзора объектива и фокусное расстояние;
  • Чувствительность матрицы;
  • Наличие ИК подсветки.

Со всеми критериями выбора вы можете ознакомиться в статье «Как выбрать камеру для видеонаблюдения?», а сейчас мы кратко разберем описанные параметры.

Разрешение. От разрешения записи зависит качество получаемой картинки, и чем оно больше, тем больше деталей вы сможете различить. Советуем выбирать устройства с хорошим разрешением, т. к. некачественное изображение с большими пикселями на экране вас явно не порадует. Как минимум отдавайте предпочтение аналоговым камерам высокого разрешения из класса AHD-M, которые уже могут обеспечить приемлемое качество изображения, или AHD-H с Full HD разрешением.

Сравнение фокусных расстояний объективов камер видеонаблюдения

Угол обзора и ФР. Угол обзора тесно связан с фокусным расстоянием, и чем ФР больше, тем меньше угол обзора. Например, вам необходимо осуществить контроль над определенной территорией (ограда дома, дачный участок, комната квартиры и т. д.), и на видеозаписи вы хотите получить общий широкий обзор всего участка. В этом случае выбирайте устройства с минимальным фокусным расстоянием и углом обзора от 90°. Когда необходимо осуществлять видеонаблюдение за определенным статичным объектом, вам потребуется камеры с более высоким фокусным расстоянием и небольшим углом обзора (например, 30°). Более понятным языком мы описывали это в статье, ссылка на которую приведена выше.

Чувствительность и ИК подсветка. От чувствительности матрицы зависит качество изображения с камеры в недостаточных условиях освещенности. Например, камеры с низкой чувствительностью сенсора будут выдавать просто черную картинку на экране монитора при наступлении сумерек, когда, как устройства с высокой чувствительностью способны осуществлять видеонаблюдение в приемлемом качестве вплоть до наступления темноты, а в темноте им позволяет снимать встроенная ИК подсветка. При этом большинство камер переходит в черно белый режим съемки (день/ночь), т. к. только в этом случае можно сохранить качество изображения без существенных потерь.

С этим читают:

Выбираем жесткий диск для видеонаблюдения

Готовые комплекты видеонаблюдения для различных нужд: советы по выбору с примерами

Приобретаем 3G/4G усилитель GSM сигнала: проверка сигнала, критерии выбора и обзор моделей

Аналоговые камеры видеонаблюдения против IP: что выбрать?

Чем отличается IP камера от AHD

Если вы предпочитаете структурированную информацию, то сразу смотрите таблицу сравнения.

  • Основное отличие IP камеры от AHD в способе передачи сигнала, поэтому при использовании IP видеокамеры бывают задержки в передаче изображения на 1-2 секунды, в AHD видеонаблюдении такого не происходит.
  • AHD видеокамеры не нужно настраивать. Достаточно присоединить кабели в правильном порядке и видеонаблюдение установлено! Перед эксплуатацией IP камер требуются предварительные настройки.
  • Однако, AHD камера не может работать как самостоятельное устройство, ей необходим видеорегистратор. Для IP камер он тоже желателен, но вовсе не обязателен, потому что можно дистанционно подключаться с ПК или смартфона. По своей сути IP видеокамера – это мини-компьютер, на неё можно записывать видео (если есть поддержка карт памяти и установлен накопитель), а для просмотра видеозаписи можно присоединить её напрямую к компьютеру. Для одного участка наблюдения будет достаточно купить только видеокамеру, но если участков, за которыми нужно наблюдать несколько, то тут, конечно, тоже потребуется регистратор. При этом запись может дублироваться на флэш-накопитель.

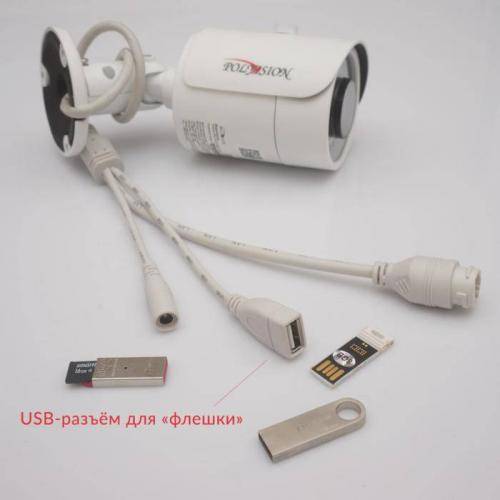

IP видеокамера с разъёмом для подключения FLASH-памяти.

Разъем Ethernet у IP-видеокамеры

BNC-разъемы на коаксиальном кабеле и AHD-видеокамере. Коаксиальный кабель РК75 — такой же как и на антенный вход телевизора.

ОБЛАЧНЫЕ СЕРВИСЫ ВИДЕОНАБЛЮДЕНИЯ

По сути своей, это технология Р2Р (одноранговая сеть). На одной стороне – камера, на другой – компьютер (планшет) или мобильный телефон. В качества посредников имеем:

  • интернет;
  • сервер поставщика облачных услуг.

Интернет может быть как проводным, так и 3G или 4G, главное, чтобы хватило скорости “прокачать” поток от IP камеры.

Облачный сервер обеспечивает идентификацию видеокамеры вне зависимости от того какой IP адрес используется (статический или динамический).

Организационные моменты – регистрация на сайте у поставщика облачных услуг и установка соответствующих приложений на устройство, с которого планируется просмотр видео напрямую (без регистратора).

С точки зрения аппаратной следует обеспечить подключение видеокамеры к интернету. То есть требуется роутер, а при отсутствии проводной связи еще и модем. Существуют камеры с поддержкой беспроводного интернета. Что выгодней нужно смотреть в каждом случае отдельно.

Обязательно уточните совместимость (поддержку) выбранной камеры и облачного сервиса.

Плюсы и минусы.

Достоинства такого решения очевидны – удаленный доступ к камере (естественно, при наличии интернет соединения). Но для того, чтобы при отсутствии регистратора иметь видеоархив, потребуется хранить информацию в “облаке”. Эта услуга всегда платная и недешевая.

Прайс нужно смотреть очень внимательно. Как правило, в нем указывается стоимость для одной камеры, которая, кстати, составляет порядка нескольких сот рублей в месяц при глубине архива 7 дней. То есть сумма может набежать весьма солидная

Короче говоря, обращайте внимание на * около интересующих вас позиций ценника.

Плюсом хранения архива в облаке является его недоступность для посторонних лиц, исключающая возможность, в первую очередь, преднамеренного уничтожения.

2. Использование карты памяти.

Существующие модели IP камер могут поддерживать карты объемом до 128-256 Gb. При таком подходе без регистратора можно создать архив глубиной несколько дней. Естественно, нужно иметь работающий на стороне видеокамеры детектор движения и осуществить его правильную настройку.

Работать такой вариант может как автономно, так и в режиме удаленного доступа. В последнем случае можно использовать бесплатный тариф облачного сервиса и иметь возможность смотреть записи со стороны камеры.

Какая система видеонаблюдения лучше и что выбрать?

Так что же выбрать исходя из всего вышеизложенного IP или AHD?

Рекомендации здесь следующие. Если вы технически подкованный специалист и вам действительно нужны все те дополнительные функции, которыми обладают IP системы, плюс позволяет бюджет, то покупайте цифровые видеокамеры и все комплектующие.

При стандартных рядовых задачах – наблюдение за домом, на загородном участке, в небольшом магазине – AHD ваш вариант. При этом вы сможете все установить своими руками, не прибегая к услугам профессионалов и не приглашая в свой дом посторонних людей. И все это за относительно небольшие деньги и хорошую по качеству видеокартинку.

Главный совет -покупая AHD, сразу берите гибридный видеорегистратор, к которому в дальнейшем сможете легко подключить и IP видеокамеры.

https://youtube.com/watch?v=DrXfervtQ6w%3F

Подключение IP камер видеонаблюдения с PoE

Для монтажа и установки IP камер, кроме материалов указанных в начале статьи, вам понадобятся немного другие комплектующие:

4-х парный кабель UTP вместо КВК-П

IP камеры с функцией PoE для уличной установки

Функция PoE позволяет передавать и сигнал и питание, по одному и тому же кабелю, через один разъем.

сетевой видеорегистратор

PoE коммутатор

Он необходим для подключения от одного видеорегистратора сразу нескольких камер.

коннекторы RJ-45, вместо разъемов BNC-F

Проверьте заранее, чтобы все компоненты были совместимы между собой.Монтаж силовой части слаботочного щита с автоматическим выключателем, розетками и разрядником осуществляется аналогично вышеизложенному.

Отличия идут в подключениях видеорегистратора и кабелей. Во-первых, закрепляете на din-рейке блоки питания PoE коммутатора и сетевого регистратора. Их вилки подключаете через ИБП.

Теперь в гофротрубе прокладываете 4-х парный кабель UTP Cat5E от слаботочного шкафа до мест установки IP камер.

Возле камер монтируете распредкоробки. Зачищаете кабель от изоляции на 2-3см.

Все пары нужно распрямить и выставить по порядку, согласно схемы стандарта EIA/TIA 568B. Цвета считаются слева-направо.

бело-оранжевый

оранжевый

бело-зеленый

синий

бело-синий

зеленый

бело-коричневый

коричневый

Сами жилы зачищать не нужно. Вставляете их в коннектор RJ 45 и обжимаете специальным инструментом – кримпером.

В распредкоробку должно быть заведено два провода – от IP камеры и кабель со шкафа.

Соединяете в ней обжатый коннектор RJ-45 с соответствующим разъемом камеры.

Обратите внимание, что при использовании POE технологии, передача питания идет через витую пару. Подключать второй провод от камеры не нужно.. Аналогично поступаете со всеми оставшимися камерами

Аналогично поступаете со всеми оставшимися камерами.

После чего подсоединяете их к PoE коммутатору.

Осталось соединить видеорегистратор с коммутатором. Для этого берете отдельный отрезок кабеля витой пары, снимаете изоляцию с обеих сторон и монтируете коннекторы.

После чего этим отрезком соединяете через соответствующие гнезда регистратор и коммутатор.

В завершении производите настройку видеокамер, а также их подключение к роутеру и монитору. Роутер соединяете с видеорегистратором через патчкорд, а монитор посредством HDMI кабеля.

При первом включении экрана должен показаться мастер настройки.

Пройдя все его этапы вы запустите свое видеонаблюдение.

Источники – https://cable.ru, Кабель.РФ

Подключение камеры видеонаблюдения к монитору

Чтобы транслировать видеокартинку с камеры наблюдения на монитор нужно осуществить их коммутацию.

Специальный видеорегистратор для подключения камеры к монитору

Это можно реализовать тремя способами:

  1. через специальный видеорегистратор;
  2. через персональный компьютер;
  3. прямое подключение.

Для реализации первого способа потребуется приобретение специального видеорегистратора.

Такое решение будет оправданным при создании масштабных систем видеонаблюдения, которые включают большое количество камер.

Для простых систем из одной камеры это будет нерентабельно, поскольку стоимость регистратора достаточно высока.

Подключение камеры видеонаблюдения к монитору через персональный компьютер может реализоваться только при условии наличия специальной платы видеозахвата.

Вместо нее также может использоваться специальный USB-преобразователь, который выполняет функцию платы видеозахвата.

Схема подключения видеокамеры к монитору с помощью компьютера

Стоимость таких устройств также достаточно высока и не всегда оправдывает свое приобретение.

Такое соединение возможно только в том случае, когда монитор имеет соответствующий вход для композитного сигнала – это как правило дорогие специализированные устройства для систем видеонаблюдения. Но, кроме них может использоваться и обычный монитор.

Разъемы

Чтобы решить задачу как подключить камеру видеонаблюдения к монитору напрямую, не приобретая специализированный монитор, а используя обычный компьютерный, следует использовать специальный преобразователь BNC-VGA.

С его помощью можно будет передавать сигнал от композитного выхода камеры BNC к обычному входу монитора VGA.

Преобразователь BNC-VGA для подключения камеры видеонаблюдения к монитору

Использование такого рода переходников позволит осуществить преобразование аналогового композитного сигнала в цифровой, который воспринимает компьютерный монитор.

В качестве монитора для наблюдения также может использоваться и обычный домашний телевизор

Важно, чтобы он имел в наличии разъемы для подключения композитного сигнала через RCA кабель

Схема подключения

Исходя из вышеизложенной информации, можно предложить следующие схемы подключения монитора к камере видеонаблюдения:

  • камеравидеорегистратормонитор;
  • камераплата видеозахвата ПКмонитор;
  • камераUSB-преобразовательмонитор;
  • камераспециализированный монитор с композитным входом BNC;
  • камерапреобразователь BNC-VGAмонитор;
  • камерателевизор с RCAвходом.

Заключение

Если планируется использовать монитор для проверки камер видеонаблюдения и только, то нужно выбирать 5-й или 6-й вариант – они являются самыми бюджетными и не требуют существенных финансовых затрат.

При создании постоянных систем видеонаблюдения, которые планируется длительное время использовать на объекте, можно приобрести и более дорогое оборудование, использовав для подключения одну из первых 4-х схем подключения.

Особенности подключения

Схема подключения

Типовая схема видеонаблюдения при подключении AHD-камер включает следующие элементы:

  • камеры – точки размещения определяют заранее;
  • видеорегистратор с жестким диском не менее чем на 1 Тб, так как аналоговая запись много весит;
  • коаксиальные кабели и провода;
  • модульный разрядник – отключает систему при скачках напряжения;
  • модульные разъемы и клеммы.

Основное отличие монтажа аналоговой системы по сравнению с цифровой в том, что кроме чисто физических работ по установке креплений и подсоединению кабелей делать ничего не нужно. Камеры начинают работать сразу же после включения в сеть.

Запись звука

IP камеры помимо встроенных SD карт могут идти со встроенными микрофонами.

У AHD их нет и они должны подключаться непосредственно к регистратору, после чего выводятся в заданную точку. Однозначный вывод плюс это или минус сделать невозможно.

Почему так? Когда вы подключаете камеру со встроенным микрофоном, у вас отпадает возможность выбора самого микрофона. А они бывают очень разными и чаще всего подбираются индивидуально под конкретное помещение или площадь.

Если вам требуется высокое качество звукозаписи, то микрофон необходимо монтировать в непосредственной близости от источника этого звука. Например, возле входной двери, возле кассы и т.д.

При установке камер со встроенными микрофонами на 2-х, 3-х метровой высоте в помещении 40-50м2, вы никогда не получите того звучания как от AHD вариантов с отдельными источниками звукозаписи.

Интегрированный контроль PTZ и портов входа/выхода

Для управления PTZ устройством аналоговой камеры, требуется дополнительный кабель по которому будут передаваться только команды на позиционер, прокладка которого требует дополнительных затрат. В некоторых случаях это не возможно сделать в принципе. Технологии, реализованные в IP камерах, позволяют контролировать и управлять PTZ по тому же кабелю, по которому передается видео. В PTZ и купольных IP камерах команды на управление позиционером и трансфокатором посылаются по IP сети, обеспечивая большую гибкость и экономя средства. К тому же, IP камеры могут принимать и обрабатывать сигналы тревоги, поступающие с датчиков и управлять внешними исполнительными устройствами через цифровые порты ввода/вывода. Все это позволяет использовать меньше кабеля, затратить меньше средств, увеличить функциональные возможности системы и расширить возможности интеграции.

Выводы

Невозможно определить, какие камеры лучше: ip или аналоговые, без учета условий установки и требований к охране объекта.

Преимущества аналоговых систем перед цифровыми системами видеонаблюдения:

  1. Простота установки, высокая надежность, переход от предыдущих поколений видеосистем к видеокамерам высокого разрешения. Замена кабелей не требуется, оборудование не перенастраивается, а персонал не переучивается.
  2. Изображение не зависит от пропускной способности и загруженности сетевого канала, передается без задержек, присущих IP системам.
  3. Сигнал передается на большее, чем у цифровых камер, расстояние, без дополнительных устройств усиления.
  4. Стоимость ниже.
  5. Наблюдение организовывается локально, и не зависит от наличия интернета.

Преимущества цифровых ip камер и систем перед аналоговыми системами:

  1. Витая пара меньше подвержена помехам, чем кабель аналоговых устройств.
  2. Камера включается в локальную сеть с уникальным IP, обнаруживается средствами удаленного управления, как отдельное устройство.
  3. Неограниченная поддержка современных алгоритмов видеоанализа, ориентирующихся на цифровой сигнал.
  4. Высокое максимальное разрешение.
  5. Все ведущие бренды поддерживают цифровые системы.
    Panasonic, Axis, Canon, Bosch, Avigilon, Pelco, Sony не применяют в своей продукции аналоговые форматы, только IP-камеры.

Таблица сравнения действующих форматов

АНDНD-СVIНD-ТVI
Разрешение видео5 Мп5 Мп8 Мп20 Мп
ПротоколAHD (открытый)CVI (закрытый)TVI (открытый)IP
Гибридностьдададанет
Длина кабеля200 м500 м500 м100 м
ВидеоанализВидеорегистраторВидеорегистраторВидеорегистраторДа
Питание и видео по одному кабелюНетPoSPoSPoE
Задержки сигналаНетНетНетДа
ПомехоустойчивостьНетНетНетДа
Аудио вместе с видеоДаДаДаДа

Если необходимо обновить аналоговую систему видеонаблюдения до HD, рекомендуется устанавливать аналоговые комплексы.

В таком случае не потребуется заменять имеющуюся сеть коаксиальных кабелей на кабель типа «витая пара», которые нужны для работы «цифры». Сэкономится время, необходимое для настройки всех цифровых камер, и прописывание их в локальной компьютерной сети объекта.

Проектируя систему на новый объект, выбор IP, или аналоговое видеонаблюдение, зависит от протяженности периметра, и необходимости организовывать удаленное управление системой через интернет. Необходимость удаленного контроля делает невозможной аналоговую систему.

Ориентировочная стоимость видеосистем в мае 2020 года:

  • видеокамеры формата AHD от 2500 до 3500 рублей (только камера), комплект с одним устройством 2 Мп и блоком управления и записи от 5000 рублей;
  • комплектация формата HD-CVI от 1000 до 2000 рублей (только камера), две камеры 2 Мп и блок управления и записи от 9000 рублей;
  • девайс формата HD-TVI от 3500 до 5000 рублей (только камера), комплект с одной камерой 2 Мп и блоком управления и записи от 5500 рублей;
  • система цифрового типа от 3000 рублей (только видеокамера), комплект с одной камерой 5 Мп и блоком управления и записи от 9000 рублей;
  • бытовые цифровые камеры производства КНР доступны от 1500 рублей.

Из списка можно увидеть, что стоимостная разница IP камеры и аналоговой камеры высокого класса сокращается. Разрыв в качестве передаваемой ими картинки также сокращается. Гибридное оборудование поддерживает прием и обработку и цифрового, и аналогового видеосигналов.

Комбинируя типы установленных устройств, можно забыть о каких-либо отличиях между ними. Современные комплексы позволяют собрать высокоэффективную систему наблюдения, оптимизированную по стоимости и качеству.
