Как выбрать круглые вентиляционные элементы

Разновидности систем вентиляции

После бума пластиковых окон почти вся индустрия стала использовать поливинилхлорид для любых труб и деталей пластиковой вентиляции (круглых и прямоугольных), заменяя металл, где только можно. Соответственно, решетки, патрубки, переходники, кольца и сами трубы и короба любых размеров и сечений – и круглых, и прямоугольных – можно найти повсеместно. Монтируются они своими руками за минуты и по сути упрощают установку даже самых сложных вентиляционных систем.

Естественная вентиляция

ПВХ можно использовать везде, кроме (частично) двух зон: кухня и камин/водонагреватель. Поскольку на кухне можно включить сразу все конфорки на максимум, то температуру воздуха, попадающего в вытяжку, просто невозможно предугадать. Сам воздух имеет микроскопическую теплоемкость, но пара часов жарки вполне могут прогреть пластиковый отвод до критической температуры. Лучше использовать максимально длинный металлический отвод – чем длиннее, тем лучше, так как металл будет легко отдавать тепло в воздух помещения и до пластика дойдет уже приемлемая температура выходного потока. Для обустройства вытяжки камина можно использовать только металл.

В случае с водонагревателем можно обойтись небольшим отрезком металлической трубы, а затем пластиком. Это удобно для того, чтобы первичный конденсат оседал на металле и стекал назад, а дальше пар уже неопасен для ПВХ, так как температура кипящей воды и пара не превысит 100°С.

При естественной вентиляции воздух попадает в помещение через открытые окна и удаляется через вытяжные отверстия

Однако существуют водонагреватели под давлением, которые используются для мини-саун. Тут использование любого пластика исключено, даже полиуретана, который просто «потечет».

Во всех остальных деталях можно использовать ПВХ абсолютно безнаказанно: трубы, короба, клапаны, решётки для клапанов. Сечения и размеры пластиковых труб для вентиляции сведены к нескольким общепринятым стандартам. Только не стоит пытаться при помощи горелки сформировать, например, гнутую трубу. Лучше купить лишний переходник.

Выходные клапаны, которые используют вентиляторы, а также пластиковые решётки для вентиляции, продаются в нескольких стандартных размерах, поэтому выбор деталей пластиковой вентиляции прямоугольного или круглого сечения больше напоминает подбор частей детского конструктора. Поскольку ПВХ-трубу можно разрезать даже ножом, то весь монтаж системы сведётся к походу в магазин.

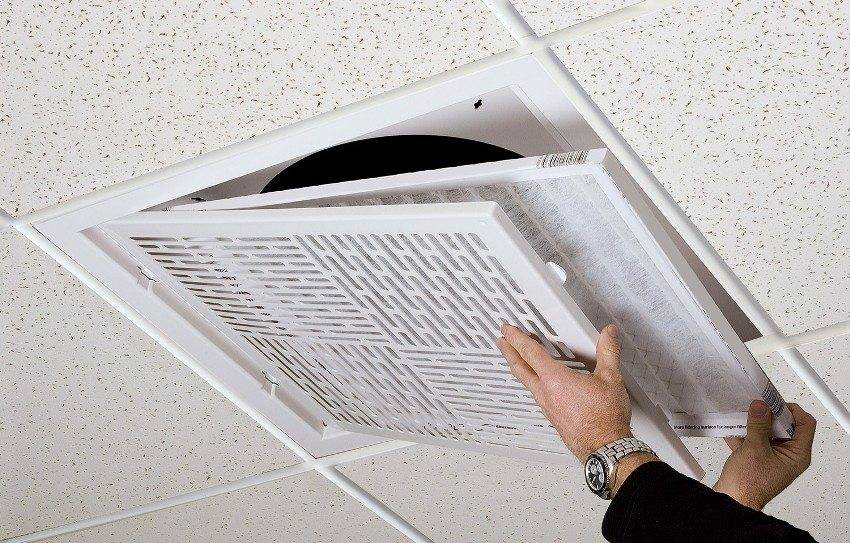

Установка фильтра в потолочный пластиковый воздуховод

Принудительная вентиляция

Этот метод подразумевает использование вентиляторов большой мощности, рекуператоров, подогревателей и прочих источников вибраций и температурных перепадов.

Все эти устройства, особенно те, что соприкасаются с пластиковыми воздуховодами для вентиляции на кухне, лучше всего подключать через небольшие отрезки металлических труб, сопряжения которых с пластиком должны надежно закрепляться. Пластик из-за постоянного воздействия перепадов температуры и вибраций становится хрупким: полимерные волокна обрываются, а для того, чтобы они снова «сцепились», необходима температура вязкости.

В отличие от полиуретана и полипропилена, с ПВХ этот «номер не пройдет» – температура вязкости у ПВХ выше температуры разложения, так что парой минут прогрева газовой минигорелкой отделаться не получится. Через несколько лет будет полезно сменить те участки труб, которые непосредственно подключаются к оборудованию активной системы пластиковой вентиляции.

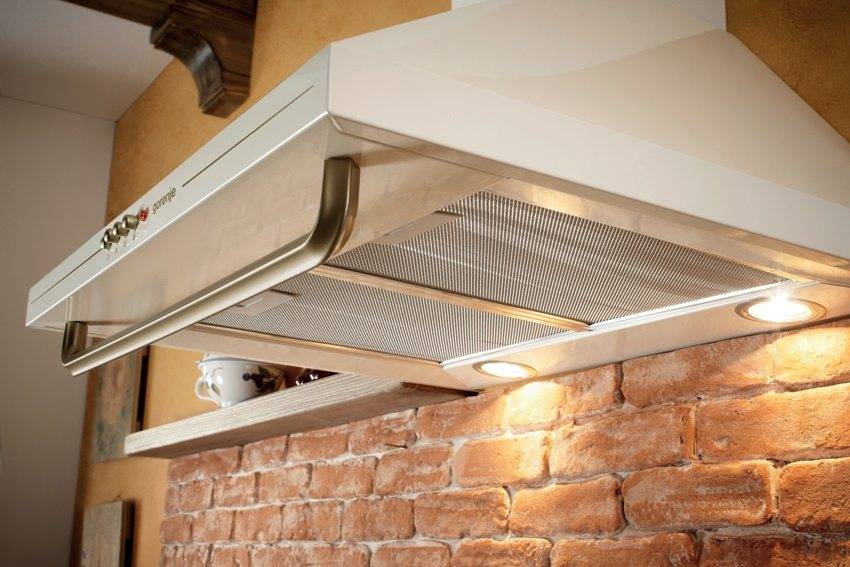

При монтаже пластикового воздуховода для кухонной вытяжки рекомендуется использовать соединительный отрезок из металлической трубы

Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

  • Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
  • Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

Известные производители полимерных воздуховодов

В частности, достойна внимания продукция таких компаний:

VTS Clima из Польши. Предприятие работает на рынке с 1989 года, причем за это время открыло свои филиалы в 15 станах Европы и Африки. Специализируется фирма на производстве оборудования для систем вентиляции и комплектующих к ним. Гибкие воздуховоды являются одной из приоритетных товарных позиций предприятия. Гарантия производителя на 3 года и высокое качество продукции делает ее весьма востребованной среди покупателей. Международная группа компаний Systemair, главный офис которой размещен в Синнскаттерберге (Швеция). Продукция данного конгломерата доступна в продаже в 60 странах по всему миру. На территории РФ ее можно приобрести главным образом в Санкт-Петербурге и Ленинградской области

Основное внимание производитель уделяет экологической безопасности продукции, то есть, чтобы ее товарные позиции отвечали требованиям международного стандарта ISO 14001. Основная специализация предприятий группы состоит в производстве систем для поддержания воздуха в рамках санитарно-гигиенических норм. В ассортименте представлена продукция с самыми различными сечениями

Следовательно, такие вентиляционные трубы могут с успехом применяться не только в частном и жилищном строительстве, но и на производственных мощностях. Арктос (Россия). Основное направление работы предприятия – производство оборудования для вентиляционных систем и систем кондиционирования. В настоящее время предприятие располагает двумя заводами, расположенными в Москве и Санкт-Петербурге. Исследовательские работы выполняются в научной лаборатории аэродинамики и акустики

В ассортименте представлена продукция с самыми различными сечениями. Следовательно, такие вентиляционные трубы могут с успехом применяться не только в частном и жилищном строительстве, но и на производственных мощностях. Арктос (Россия). Основное направление работы предприятия – производство оборудования для вентиляционных систем и систем кондиционирования. В настоящее время предприятие располагает двумя заводами, расположенными в Москве и Санкт-Петербурге. Исследовательские работы выполняются в научной лаборатории аэродинамики и акустики.

Определить, насколько качественно работает вентиляция в помещении можно, просто взглянув на состояние окон. Если они не запотели, значит, все функционирует корректно. А если наблюдается скопление конденсата на окнах, значит, в процессе работы или даже на этапе проектирования были допущены неточности.

3 Критерии выбора анемостата

Важно правильно определить пригодность воздухораспределителя к условиям обустраиваемого помещения. Диффузоры выпускают разных типоразмеров: по площади сечения, диаметру, шумовым характеристикам. Выбирают необходимую модель, опираясь на следующие критерии:

Выбирают необходимую модель, опираясь на следующие критерии:

  1. 1. Присоединительный размер или диаметр оголовка диффузора или анемостата сопоставляют с габаритом вентиляционного канала системы проветривания. У регулируемых моделей -Ø80―200 мм, если требуется больший — ставят обычный воздухораспределитель.

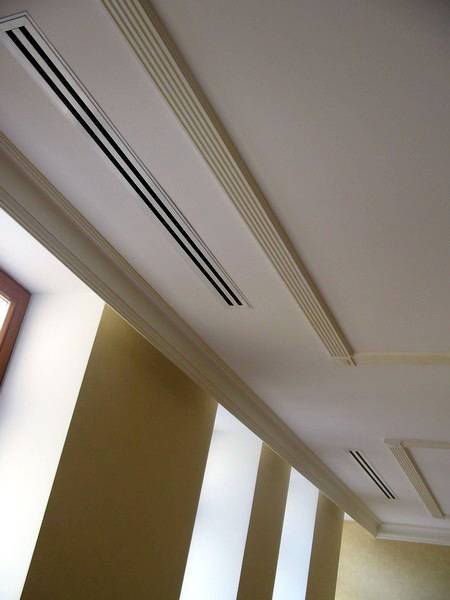

  2. 2. Щелевое отверстие — от него зависит производительность устройства. Чем больше диаметр анемостата или периметр всех прорезей диффузора, тем объёмнее пропускная способность распределителя.
  3. 3. Типы проветривания помещения и элементов рассеивания вентиляционных потоков совпадают: вытяжные или приточные исполнения.
  4. 4. Скорость движения струи соотносится с предельным шумом: при интенсивности перемещения потока 2 м/с, уровень звука не должен превышать ночью 45 дБ, днём — 55 децибел.
  5. 5. Запас хода учитывают в анемостате — чем он больше, тем шире диапазон использования прибора. Идеальное значение 8―30 мм.

Правильно выбранный диффузор обеспечит проветривание любого помещения. Чтобы условия эксплуатации воздухораспределителя не привели к преждевременной поломке прибора, материал корпуса должен быть соответствующим. Пластик и нержавеющая сталь прекрасно справятся с любой агрессивной атмосферой. В помещениях с комфортным климатом можно использовать решётки из дерева.

Круглый вентиляционный зонт

Предохраняет вентканалы от дождя и снега

Прямоугольные и круглые вентиляционные зонты прикрывают вентиляционные шахты от осадков. Вид зонта подбирается в зависимости от формы сечения канала: для круглых вентиляционных каналов круглые зонты, для прямоугольных – соответственно. Второй важнейший критерий: соответствие диаметра вентиляционной трубы и диаметра круглого зонта. Круглые вентиляционные зонты подходят для систем с естественной тягой и принудительной.

При изготовлении зонтов используются следующие виды соединений:

  • бандажное;
  • ниппельное;
  • фланцевое.

Круглые вентиляционные зонты производятся из рулонной или листовой оцинкованной или нержавеющей стали.

Кроме функциональной нагрузки, вентиляционный зонт несет еще и эстетическую: выход круглого канала вентиляции выглядит завершенным лишь после установки зонта.

Какие бывают фасонные элементы?

В любом случае, какой бы длины, ширины и даже формы не были воздуховоды, необходимо их как-то соединять между собой. Да и если выбрана для монтажа жесткая труба, ведь в любом случае на пути ее приходится изгибать. Либо же, приобретены воздуховоды по 2,5 м, а длина магистрали 3 м. При монтаже вентиляции пластиком эти проблемы не доставят особых проблем.

Такой короб хотя и виден, но интерьер не портит

Если обратить внимание на каталог фасонных элементов для пластиковых воздуховодов, то в нем можно найти любые необходимые составляющие трассы. Для примера, можно взять ситуацию, когда от встраиваемой в шкаф кухонной вытяжки необходимо провести жесткую магистраль до вентиляционной шахты

При этом планируется монтаж плоского воздуховода. В таком случае приобретается переходник с круга на прямоугольник (соединение «вытяжка-трасса»), прямоугольный угол и тройник-переходник «прямоугольник-круг» на ввод в шахту. При этом тройник нужен для обеспечения воздухообмена в помещении во то время, когда вытяжка отключена.

Важно! Не стоит полагаться на то, что при отключенной вытяжке, тяги для обеспечения нормальной циркуляции воздуха будет хватать. Лопасти неработающего вентилятора сильно затрудняют производительность, а значит система не будет работать так, как положено.
Отвод может быть даже двухсторонним. Пластиковые элементы вентиляции могут быть различными:

Пластиковые элементы вентиляции могут быть различными:

  1. Угол – поворот на 90°.
  2. Угол – поворот на 45°.
  3. Тройник – ответвление на 90° или 45°.
  4. Крестовина.
  5. Прямое соединение.

Именно поэтому развернуть магистраль можно в любом направлении. При этом не имеет значения форма сечения воздуховода.

Иногда необходимо повернуть магистраль на 45 градусов

Круглая вентиляционная решетка

По форме вентиляционные заслонки тоже могут быть абсолютно разных видов. Все зависит от отверстия, которое будет закрываться, или творческого подхода для декоративного применения. Круглая, квадратная, треугольная, прямоугольная вентиляционная решетка — бывает как внутренней, так и наружной или фасадной.

Играя с цветом, Вы сможете как выделить заслонку на общем фоне, так и наоборот — сделать ее почти невидимой, придав ей цвет основной поверхности.

Основными материалами для изготовления вентиляционных решеток являются:

  • пластик;
  • алюминий;
  • оцинкованная сталь;
  • дерево (реже и в основном декоративные);
  • латунь, бронза, медь (значительно реже).

Пластиковые, как правило, самые простые, стоят недорого и легко вписываются в интерьер внутри здания. Из минусов — плохая реакция на высокие температуры. Поэтому при расположении вблизи источника повышенной температуры используют металлические. Как показывает практика, алюминиевые заслонки долговечнее и легче решеток из оцинкованной стали, но менее прочные. Стальные же гораздо раньше начинают ржаветь и выходят из строя, но не боятся механических воздействий и обладают высокой прочностью. Правда, по монтажу алюминиевые конструкции снова выиграют.

Идеальным вариантом для внешнего оформления здания были бы решетки из нержавеющей стали, но они имеют весьма высокую цену, и найти их достаточно трудно.

Конструкции из меди, латуни или бронзы довольно яркие, вызывают интерес и привлекают внимание, а потому стоят недешево и больше подходят для декоративной отделки внутри помещения. Деревянные тоже используют больше для декора помещений в домах с нормальным уровнем влажности, поскольку дерево плохо контактирует с влагой. Такое решение чаще подходит владельцам деревянных домов или помещений с деревянной отделкой

Такое решение чаще подходит владельцам деревянных домов или помещений с деревянной отделкой

Деревянные тоже используют больше для декора помещений в домах с нормальным уровнем влажности, поскольку дерево плохо контактирует с влагой. Такое решение чаще подходит владельцам деревянных домов или помещений с деревянной отделкой.

Существует несколько типов монтажа вентиляционных решеток:

  • на саморезы с внешней стороны — самый простой способ, используется, как правило, при монтаже наружных заслонок;
  • на саморезы с внутренней стороны — используется для внутренних решеток, саморезы вкручиваются изнутри в торец конструкции;
  • на саморезы с помощью специальных пластин — редко используемый метод, такой монтаж осуществляют в случае, когда первые два вида монтажа невозможны;
  • на клипсы — самый удобный и простой вид монтажа, используется только в алюминиевых решетках и в основном на внутренних поверхностях.

Как правило, вопрос о покупке вентиляционных заслонок встает только во время ремонта. Причем зачастую это единственный элемент вентиляционной системы, который попадает в список необходимого, — и напрасно

Мы уже писали о том, почему нужно уделять внимание вентиляции во время ремонта

Иначе последствия в виде духоты и неважного самочувствия не заставят себя ждать. К счастью, ситуацию всегда можно исправить бризером, который непрерывно проветривает даже закрытые помещения. К счастью, ситуацию всегда можно исправить бризером, который непрерывно проветривает даже закрытые помещения

К счастью, ситуацию всегда можно исправить бризером, который непрерывно проветривает даже закрытые помещения.

А теперь подытожим. Как мы выяснили, вентиляционных решеток существует огромное множество. От правильного выбора такой заслонки зависит микроклимат внутри дома, правильный воздухообмен, корректная работа системы вентиляции и Ваше самочувствие. Поэтому крайне рекомендуем внимательно подходить к покупке заслонки, советоваться со специалистами в случае возникновения вопросов и периодически проверять исправность системы вентиляции в целом.

Следите за чистотой Вашего дома и будьте здоровы!

Summary

Классификация изделий

Основными разновидностями воздуховодов считаются круглые, квадратные, прямоугольные и гибкие. В первом случае изделия применяются для обустройства трасс системы вентиляции. Диаметр таких объектов варьируется в пределах 1−1,5 см. Прямоугольные воздуховоды пластиковые нередко используются в бытовых условиях. Их размещают под пространством подвесного потолка.

Пластиковые воздуховоды размеры здесь имеют стандартные — 60 на 120 и 60 на 204 мм. Гибкие отличаются как прямоугольным, так и круглым сечением. Всё зависит от целей, для которых могла понадобиться эта ее разновидность. Длина этих объектов не превышает 20 м.

Прямоугольные по форме пластиковые трубы для воздуховодов можно легко зафиксировать на потолке и стенах. Они для этого идеально подходят. Но круглое сечение приводит к тому, что пропускная способность увеличивается. Воздуховод плоский пластиковый называется ещё прямоугольным. Объясняется это высотой трубы, которая намного меньше ширины этих объектов. Чтобы собрать такой воздуховод, потребуются особые элементы. Длина канала составляет 35 см, как минимум, и доходит до 2,5 м.

Гибкие трубы производятся посредством метода экструзии. Осуществляется их изготовление на автоматизированных устройствах. Вот почему стоимость готовых изделий невелика. Здесь можно выделить малую стойкость перед пониженными температурами. Если она опускается ниже показателя 10 градусов по Цельсию, труба приобретает ломкость. Аналогично реагирует пластик на термическое воздействие. Но здесь на помощь приходит система огнезащиты. Для производства гибких модификаций используется виниуретан. Осуществляется сварка полимера со стальной спиралью.

Повредить армированную трубу гибкого типа достаточно сложно. Она обеспечивает хороший уровень шумоизоляции. Свое название она полностью оправдывает, так как обладает большой податливость. В отдельных случаях ее можно даже завязывать узел, вследствие чего она не потеряет своих функций. Круглые, другими словами, цилиндрические, трубы можно обнаружить на производственных объектах, также в жилых помещениях. Они значительно лучше пропускают потоки воздуха, по сравнению с прямоугольными моделями, хоть и имеют не совсем комфортную в работе форму для установки.

Установка и эксплуатация

Схема вентиляции с обратным клапаном Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки. В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха

Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели — внутри шахты.

Основные этапы установки


Что дает обратный клапан

  • Подсоедините изделие к воздуховоду посредством соединительного фланца.
  • Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
  • Срежьте излишки пены или герметика после высыхания ножом.
  • Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
  • Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

  1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
  2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия. Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

Основные производители

Количество воздуха, которое может пропускать труба, увеличивается с ее диаметром. Например, воздуховод, у которого объём сечения составляет 100 мм, может пропускать за 1 час 300 кубометров. Вместе с тем вентиляционная система будет источником шума, если труба имеет небольшой диаметр. Многие фирмы специализируются на изготовлении воздуховодов по индивидуальным габаритам. На российском рынке присутствуют такие компании:

  • СпецПолиПласт. Специализируется на производстве изделий прямоугольной и круглой формы как по индивидуальному заказу, так и в стандартных размерах.
  • Полекс Групп. Изготавливает вентиляционные пластиковые трубы.
  • Экотрейд. Предлагает материалы, стойко переносящие внешние факторы.
  • Прогресс. Использует в производстве полипропилен и полиэтилен. Осуществляет изготовление по схеме заказчика или по штатным схемам.

Компания Вентс производит гибкие воздуховоды, находящие применение на промышленных объектах. Также устанавливают их в офисах. Эти объекты имеют в своей основе спираль, сделанную из металла, обтянутую поливинилхлоридом. Другая компания — Эра предлагает рынку трубы с размерами 55 на 110 мм. Длина этих материалов варьируется от 50 до 200 см. Они используются при пониженных температурах.

Рекомендуем ознакомиться: Форкамера

Элементы системы вентиляции

Вентиляционная магистраль — это всегда сложная конструкция, состоящая из многочисленных элементов, позволяющих:

  1. менять направление контура в зависимости от конфигурации помещений;
  2. обходить выступы;
  3. соединять несколько контуров в единую сеть.

Отводы и короба

Основные элементы воздуховода, задающие его направление — короба и отводы. Первые прокладывают путь по прямой линии, вторые изменяют геометрию контура под углом в 15⁰, 30⁰, 45⁰, 60⁰ или 90⁰.

Другие фасонные элементы

Вентиляция представляет собой сложную и разветвлённую сеть каналов, смонтировать которую без соответствующих элементов проблематично. Такие комплектующие принято называть фасонными изделиями.

К их числу относятся:

  • Переходники, соединяющие между собой контуры различных диаметров — конфузоры и диффузоры. Первые сужают магистраль, вторые расширяют.
  • Тройники и воротниковые врезки, обеспечивающие примыкание друг к другу двух магистралей.
  • Крестовины, служащие для пересечения двух перпендикулярных воздушных потоков.
  • S-образные переходники (утки), соединяющие два контура, не совпадающие по оси и/или сечению.
  • Круглые ниппели и муфты, соединяющие между собой два круглых короба. Первые вставляются вовнутрь, вторые одеваются поверх труб.
  • Заглушки, устанавливаемые на торцах контура.
  • Зонт крышный, предотвращающий попадание атмосферных осадков в вентиляционную шахту.
  • Приточные и вытяжные решётки и другие фасонные части.

Круглые вентиляционные решетки

Вентиляционная решетка может быть украшением

Круглая пластиковая вентиляционная решетка это обязательный компонент любой системы, который выполняет целый ряд функций:

  • обеспечивает приток и отвод воздуха из помещения;
  • предотвращает проникновение в помещение пыли, грязи и насекомых из вентиляционных каналов;
  • придает выходу вентиляции опрятный вид.

В некоторых случаях от состояния круглой вентиляционной решетки зависит циркуляция воздуха. Вентиляционные решетки любой формы, круглой или квадратной, легко устанавливаются. А эксплуатация их не вызывает сложностей: уход заключается в периодическом очищении от пыли и грязи.

От конструкции круглой вентиляционной решетки зависит направление воздушной струи: в одну сторону, две, три или сразу в четыре. Проходя через решетку, формируется струя воздуха веерного типа, плоского, компактного или иного.

По способу установки все круглые пластиковые решетки для вентиляции бывают:

  • внутренними;
  • наружными;
  • переточными.

Все квадратные или круглые решетки для вентиляции по характеру использования делятся на:

  • вытяжные;
  • приточные;
  • вентиляционные решетки воздухозаборные круглые наружные.

Наружные круглые вентиляционные решетки устанавливаются снаружи здания. Они необходимы для предохранения вентиляционных каналов от листьев, мышей и крыс, птиц. Чаще всего их производят из специальных алюминиевых сплавов, не окисляющихся и устойчивых к ультрафиолету. Все круглые наружные вентиляционные решетки прикрыты жалюзи под оптимальным углом, которые в зимнее время прогреваются во избежание обледенения.

Внутренние круглые вентиляционные решетки 100 мм и других диаметров созданы для установки внутри помещения, скрытые от воздействий разрушающих факторов. Поэтому чаще всего их делают из пластика. Круглые вентиляционные решетки 250, 100, 80 мм бывают оснащены жалюзи с ручным управлением, у них может сниматься средняя часть для очистки.

Переточные или дверные круглые вентиляционные решетки устанавливаются не только на двери, но и в стены. Они служат для беспрепятственного движения воздушного потока из одного помещения в другое. На круглых дверных вентиляционных решетках устанавливаются жалюзи особой формы, обеспечивающие звукоизоляцию.

Поток воздуха регулируется вручную

Хотя круглые решетки для вентиляции смотрятся лучше, чаще устанавливаются прямоугольные или квадратные. Регулируемые круглые вентиляционные решетки снабжаются подвижными жалюзи, которые изменяют направление потока воздуха и сечение.

Не регулируемые вентиляционные круглые решетки производятся без подобных жалюзи, то есть изменять воздушный поток вручную невозможно.

В инерционных решетках жалюзи открываются и закрываются автоматически в зависимости от движения воздуха.

Решетки производятся из пластика, дерева, стали, алюминия.

Металлические, как правило, устанавливаются снаружи зданий, так как они более долговечны. Пластиковая круглая вентиляционная решетка 100 мм может быть дополнена декоративными элементами. Преимущество пластиковых круглых вентиляционных решеток в их малом весе, допускающем установку на любой поверхности. Выбор пластиковых решеток для вентиляции круглой, квадратной или прямоугольной формы очень велик. Цена их значительно меньше, чем металлических или деревянных. Подобрать можно не только форму и функции, но и цвет, вписывающийся в интерьер офиса, санузла, кухни.

Деревянные дверные решетки для вентиляции, как правило, производят не круглой, а прямоугольной формы. Из дерева изготавливают и другие виды вентиляционных решеток для внутреннего использования. Их украшают резьбой, они экологически безвредны и выглядят очень достойно. Такие круглые дверные вентиляционные решетки довольно дороги и требуют специального ухода.

Установка вентиляционной решетки (варианты монтажа)

Обычный вопрос, как крепить вентиляционную решетку? В этой статье даны некоторые ответы с указанием плюсов и минусов каждого варианта.

Выбор способа крепления напрямую зависит от типа закрепляемой вентиляционной решетки. Рассмотрим несколько традиционных вариантов.

Отверстие под саморез во внешней рамке решетки

Первый, и самый распространенный для наружных (фасадных) решеток, а также решеток больших размеров внутри помещений, вариант — крепление на винтах или саморезах. Этот способ заключается в притягивании решетки к поверхности саморезами или винтами сквозь наружную рамку. Для этого в рамке решетки до окраски в условиях производства выполняются конические отверстия (отверстия с зенковкой).Плюсы: надежность крепления, точность позиционирования, многократность демонтажа-монтажа, универсальность метода. Минусы: нарушение декоративной целостности наружной рамки, для тонких рамок невозможность применения саморезов с потайной головкой, затрудненность в применении на неровных проемах, когда саморез попадает в край стены.

Особенности и варианты исполнения. Тонкие рамки крепятся саморезами с пресс-шайбой или с плоской головкой. Зенковка тонких рамок крайне неудобна. Порой саморезы вкручиваются не сквозь рамку, а сквозь раструбную часть решетки и крепят ее в арку проема. Этот способ не всегда бывает удачным, поскольку ослабляется прижим рамки к поверхности, а головки винтов всё равно видны. Однако при умелой подготовке данный способ может быть с успехом применен.

Пружинная защелка на раструбной части вентиляционной решетки

Второй, также распространенный способ, — крепление вентрешеток с помощью пружинных защелок. На раструб решетки устанавливаются выгнутые из пружинистой стали защелки, которые удерживают решетку в проеме за счет сил трения. Плюсы: крепление почти невидимо, многократность демонтажа-монтажа, декоративная рамка решетки остается нетронутой, способ подходит для тонких рамок. Минусы: невысокая надежность крепления, не подходит для крепления в потолок, затрудненность в применении на неровных проемах при попадании защелки в край стены, неточность позиционирования, неплотность прижима рамки решетки к поверхности.

Особенности и варианты исполнения. Хорошим решением является применение так называемых монтажных рамок — дополнительных элементов, выравнивающих края проема. Решетка точно соответствует монтажной рамке, обеспечивает надежность и многократность монтажа в рамку, при этом скрывает ее своей отбортовкой. Монтажная рамка удорожает решетку и уменьшает проем, но сильно облегчает работу монтажника.

Третий способ — вклейка. Вклеивание решеток на жидкие гвозди, а для маленьких решеток на силикон, — удобный способ крепления. Он может применяться как самостоятельно, так и в комбинации с первыми двумя способами. Плюсы: крепление абсолютно невидимо, декоративная рамка решетки остается нетронутой, способ подходит для любых рамок, высокая надежность крепления, высокая точность позиционирования, подходит для неровных проемов. Минусы: невозможность или крайняя сложность демонтажа, требуется точно зафиксировать решетку до высыхания клея.

Монтажная клейкая лента Застежка Dual Lock для крепления вентрешеток

Особенности и варианты исполнения. Вклеивать решетку можно не только на клей, но и на монтажную клейкую ленту или самоклеющуюся застежку типа Dual Lock. В этом случае сохранится возможность снимать решетку без повреждений поверхности.

Четвертый способ крепления — специальные соединители. Он подразумевает наличие ответной рамки, но пригоден для изделий большого веса и не столь примитивен, как пружинные защелки. В качестве таких соединителей применяются шпингалеты, поворотные завертки или роликовые захваты. Общее у этого типа крепления — скрытность, оставляющая нетронутой наружную рамку решетки. Подробнее об этом типе крепления в статье Скрытое крепление — лучший выбор.

Роликовые защелки решетки к монтажной рамке

Плюсы: крепление почти невидимо, многократность демонтажа-монтажа, декоративная рамка решетки остается нетронутой, способ подходит для тонких рамок, высокая надежность крепления, подходит для неровных проемов, точность позиционирования, плотность прижима рамки к поверхности. Минусы: цена, незначительное уменьшение проема, в глубине решетки видны элементы крепления.

Мы рассмотрели четыре наиболее часто применяемых способа крепления решеток к поверхности. В действительности, их гораздо больше, и целесообразность того или иного способа выбирается в каждом случае индивидуально. Мы всегда готовы проконсультировать по вопросам монтажа вентиляционных решеток, подсказать оптимальный способ крепления.

По типу конструкции

По устройству и принципу действия диффузоры бывают:

  • вихревые;
  • щелевые;
  • сопловые.

Первый из вариантов создаёт разрежение за счёт вращения лопастей. Они скрыты от глаз. Часто на лицевой стороне располагается решётка c круговыми выступающими элементами разного диаметра. Благодаря такой комбинации воздух распределяется по помещению наиболее равномерно. Так устроен веерный диффузор.

Щелевой прибор создаёт небольшой поток, что обусловлено зазором для подачи воздуха минимальной ширины.

Сопловые устройства характеризуются направленным действием. Отверстие для забора/оттока воздуха круглое. В этом их главное отличие от щелевых диффузоров. Чаще всего применяется круглый прибор подвесной для натяжного потолка

При этом важно обеспечить эффективную вентиляцию внутри конструкции, т. к. в данном случае снижается скорость продвижения воздушных потоков

в данном случае снижается скорость продвижения воздушных потоков.

Существует ещё такая разновидность, как двойной диффузор. Данный вариант отличается от классических моделей тем, что оснащён двумя взаимно перпендикулярными решётками. Прибор имеет и другое название: двухрядный.

По назначению

Если обустраивается приточная вентиляция, то задействуют модели, которые будут обеспечивать достаточный приток воздуха в комнату. При этом воздушные потоки движутся по направлению из вентиляционного канала в помещение. В тех случаях, когда нужно усилить отток воздуха из комнаты, применяют вытяжные диффузоры. Другое их название — выдувные. Существуют ещё и универсальные модели, способные подстраиваться под нужды пользователя. При этом есть возможность менять режим работы.

По материалу

Диффузоры встречаются в следующих видах:

  1. металлические — прочные, однако подходят не для всех стилей интерьеров;
  2. пластиковые — универсальные модели, они станут украшением дизайна интерьера любого стилевого направления;
  3. деревянные — распространены не так сильно, как первые 2 варианта, чаще из дерева выполняют дизайнерские диффузоры.

Последнее из устройств подойдёт для интерьера, в котором присутствуют тростниковые элементы: вентилятор, жалюзи, абажуры и пр.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
