Ошибки подключения
Правила электробезопасности запрещают монтаж выключателя внутри ванной комнаты. В многоквартирных домах улучшенной планировки с габаритными санузлами можно устанавливать электротехнические приспособления около входа вдали от сантехнического оборудования. Распространенная ошибка — прокладка кабеля без гофрированного изоляционного канала.
Правила также указывают, что в помещениях повышенной влажности запрещены соединения без соответствующей защиты. Из-за токов утечки регулярно наблюдаются ложные срабатывания УЗО. Попадание водного конденсата на электрические контакты приведет к быстрому выходу оборудования из строя. В ванной комнате разрешается устанавливать только устройства, которые питаются от сверхнизкого напряжения.
Нельзя подключать вытяжной агрегат к внутренней проводке светильников, расположенных в ванной комнате. Для корректного функционирования вентиляционного устройства на его плату управления постоянно должно подаваться напряжение. Часто встречающаяся ошибка — использование различных выносных датчиков. Размещать их в ванной комнате без влагозащиты не рекомендуется.
Классификация вытяжных вентиляторов
Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим. Ведь от этого зависит производительность, уровень шума оборудования, стоимость монтажа и долговечность
Для принудительной эвакуации отработанного воздуха из комнаты используется три типа вентиляторов:
- диаметральные;
- осевые;
- радиальные.
Первая разновидность приборов предназначена для работы в тепловых пушках и системах кондиционирования. Поэтому для организации вентиляции в ванной и туалете она не подходит. Остается выбирать из двух других типов.
Основное отличие осевых моделей от радиальных заключается в их невысокой стоимости и большой мощности. Но при этом устройство будет достаточно сильно шуметь. Осевой вентилятор представляет собой рабочее колесо, к которому крепятся лопасти. Система приводится в действие электродвигателем.
Что касается радиальных агрегатов, то их функционирование основано на действии центробежной силы. Благодаря вращению рабочего колеса вместе с лопастями осуществляется перемещение воздушных масс.
При этом можно изменять наклон лопастей, за счет чего уменьшается количество потребляемой прибором энергии и снижается уровень издаваемого им шума. С популярными моделями бесшумных вентиляторов, предназначенных для установки в ванных комнатах, ознакомит рекомендованная нами статья.
Чтобы воздух из вентиляционной шахты не возвращался обратно в помещение, рекомендуется покупать устройства с обратным клапаном. Такие приборы незаменимы в современных квартирах
Ошибки подключения
При подключении системы необходимо строго следовать схеме, чтобы избежать ошибок.
Как не стоит подключать и почему
Не следует подключать электроприбор по датчику открытия дверей, хотя это и удобный способ. Во-первых, получается сложный монтаж. Во-вторых, неприятная ситуация случится, если придется задержаться в туалете немного дольше. К тому же, неудобно монтировать, так как кабель должен проходить под плиткой, которую придется сверлить.
Как избежать типичных ошибок
Во избежание ошибок при самостоятельном подключении, проводите его соответственно схеме. Тогда конструкция будет работать долго и безупречно, добавляя комфорт в жизнь владельца.
Схема подключения вентилятора с датчиком влажности или движения
Выбор вытяжного кулера
Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.
Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).
Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2 м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.
Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.
Требования вытяжного оборудования в ванной
В соответствии с нормативными документами, чтобы создать нормальный воздухообмен, нужно придерживаться таких показателей:
- 8-10 кв.м/ч. на 1 куб. для совмещенного санузла;
- 6-8 кв.м/ч. – для ванной.
Объем отработанного воздуха из этих помещений составляет больше 30 куб./ч. Допустимая норма 30 Дб – если выше, то для людей этот звук будет слишком громким и раздражающим.
Что оценивается при выборе вентилятора для ванной?
Приобретая вентилятор для ванной комнаты, приходится отталкиваться от нескольких критериев оценки этого прибора.
Производительность вентилятора. Этот параметр показывает, какой объём воздуха в единицу времени способен перекачать прибор.
Обычно производительность у компактных накладных осевых вентиляторов лежит в пределах от 50 до 200 и даже более м³/час. Если посмотреть на требования СНиП и СанПиН, то минимальная производительность вытяжной вентиляции в ванных и санузлах должна составлять 25 м³/час. Но так как отдушина в ванной участвует еще и в общей схеме естественной вентиляции дома или квартиры, этот показатель должен быть побольше. Он рассчитывается по специальной методике, исходя из норм притока воздуха в жилые помещения, которые, в свою очередь, зависят от их объема и количества проживающих.
В данной статье мы не будем на этом останавливаться. Можно лишь сказать, что практика показывает следующее. Для установки в ванной чаще всего достаточно вентилятора, способного перекачать 80÷100 м³/час. Слишком завышать этот показатель тоже не стоит. Может случиться, что чрезмерно мощный поток нарушит нормальную работу вентиляционного стояка. И вытянутые объемы воздуха вместе со всеми запахами и парами начнут забрасываться соседям.

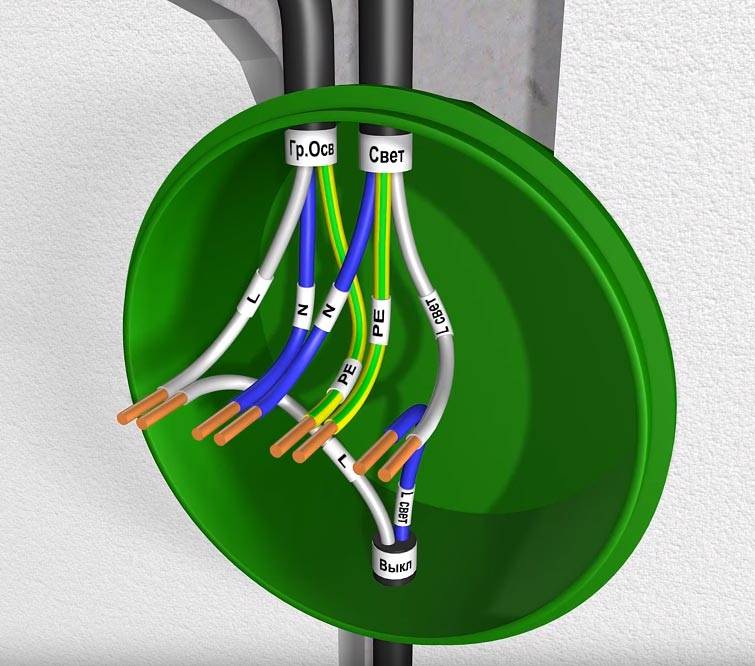

Схема подключения и соединение проводов в распредкоробке
Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:
один спускается вниз к переключателю (Выкл)
второй — это питание приходящее с распредщитка (Гр.Осв)
третий — идет на светильники в ванной комнате (Свет)
Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:
Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.
Концы кабеля зачищаются с обоих сторон и подписываются.
L-фаза питания
T-фаза для управления вытяжкой посредством таймера
N-ноль
Скручивать ничего не надо, сажайте все на зажимы Wago.
Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.
Далее соединяете нулевые жилы.
Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V. Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света
Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.
Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.
Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.
Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.
Демонтируете защитную декоративную рамку, чтобы добраться до контактов.
В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.
У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.
Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.
Теперь подключаете кабеля на соответствующие клеммы:
фазную жилу питания L — к клемме с аналогичной маркировкой
фазу таймера вентилятора — на средний контакт с надписью Т
нулевую — на оставшуюся клемму N
Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.
Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.
Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.
Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.
Крепеж лучше всего делать на клей или герметик.
Сверлить отверстия под дюбеля зачастую проблематично:
либо отверстия расположены близко от края плитки
либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку
Тут что называется, как повезет.
Подключение вентилятора в ванной к выключателю
Параллельное подключение вентилятора в ванной
Электрический вентилятор подсоединяют к питающей линии не напрямую, а через тумблер или переключатель. Обычно нет надобности в непрерывной его работе, особенно летом, когда можно открыть окно и сделать проветривание ванной комнаты. Выключатели бывают одинарные, сдвоенные и многоклавишные. Для организации работы электродвигателя с крыльчаткой достаточно первых двух вариантов.
Отдельный тумблер для устройства
Наиболее оптимальным вариантом будет установить отдельный переключатель на вентоотсос.
- Можно включить электровентилятор в любое время и не использовать строго с включенным светом, как в варианте с параллельным питанием от лампочки.
- Осуществляя ремонт прибора, легче отсоединить его от напряжения в целях безопасности.
Не всегда можно реализовать такую схему подключения к выключателю вентилятора, если в помещении имеется отделка, поэтому провода закладывают на этапе строительства. Отдельный переключатель – это дополнительные расходы и нужно найти свободное место для его установки.
Подключение через одноклавишный выключатель
Подключение вентилятора к выключателю позволяет пользоваться вытяжкой без включения света
Если в душевой уже положена плитка, и снимать ее не представляется возможным, при этом нужно сделать подвод электрического питания, можно поступить просто – взять питание от лампочки освещения, подсоединившись к ней параллельно. Тогда вентоотсос будет работать одновременно со светом. Провода можно подать от светильника по пластиковому коробу.
Этот вариант хорош и с экономической точки зрения, так как не нужно тратиться на дополнительный переключатель, кабеля пойдет меньше. Единственным недостатком здесь будет сам принцип работы – только когда горит свет. Это неудобно, так как ощущаются сквозняки во время банных процедур, иногда приходится оставлять свет, чтобы полностью удалить из комнаты влажный пар.

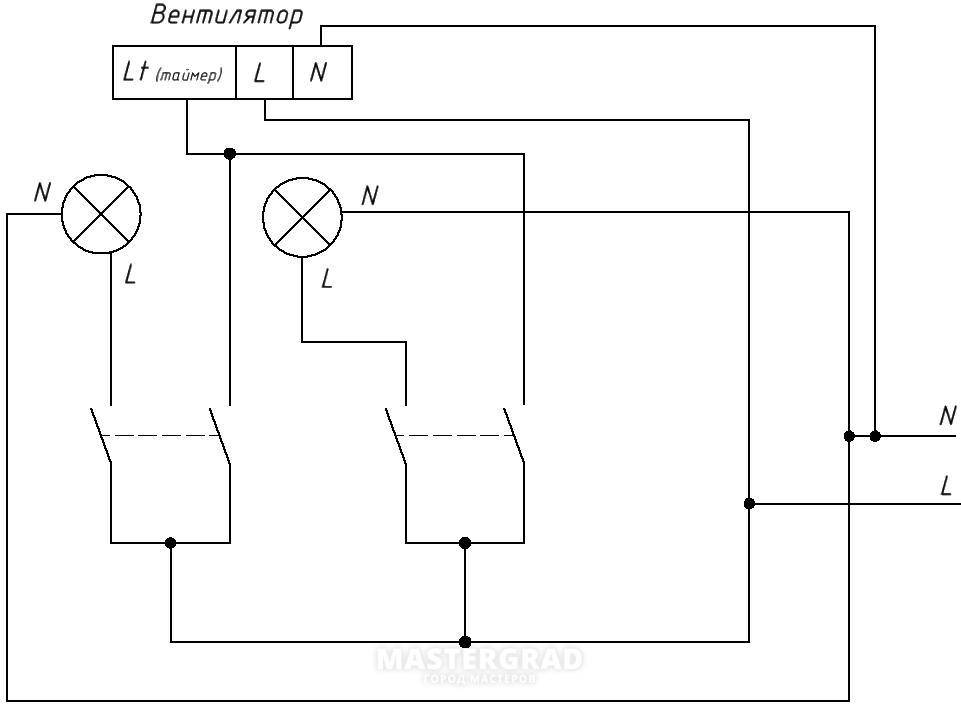

Применение двухклавишного выключателя
На этапе проектирования установки вентилятора в ванной можно сразу предусмотреть линию для питания электроприбора от сдвоенного переключателя, на котором будет висеть еще и освещение. Это удобно и выгодно, так как тумблер с двумя клавишами стоит немногим дороже одноклавишного и дешевле, нежели два отдельных коммутационных элемента. В остальном все преимущества, которые присущи отдельному питанию вытяжки, здесь также имеют место
Важно только помнить, на какой клавише находится какая линия, чтобы не путаться и не оставлять свет, думая, что это работает продув
Подключение вентилятора с таймером
Устройства со встроенным таймером могут функционировать по следующей схеме:
- Включаться в тот момент, когда загорается лампочка и прекращать свою работу по истечении определенного времени после выключения света. Задержка в этом случае может быть фиксированной либо настраиваемой.
- Запуск двигателя осуществляется после затухания лампы.
Последний вариант более комфортный, так как избавляет жильцов от неудобств, в плане сквозняков и шума работающего агрегата в момент использования ванной или туалета. Для реализации проекта вытяжки с таймером необходим трехжильный кабель, где две линии являются питающими, а один провод – сигнальный.
Подключаем вентилятор с таймером
Агрегаты, оснащенные таймером, удобны в эксплуатации.
Принцип функционирования такого устройства следующий:
- Вентилятор запускается параллельно с освещением.
- После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
- Затем автоматически отключается.
Для обеспечения полноценного функционирования устройства используются 4 жилы:
- фаза от распределительного щитка;
- электропровод, подсоединенный к лампочке;
- контур заземления;
- нулевая жила;
Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр..
К одноклавишному выключателю
Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.
Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.
К двухклавишному выключателю
При подключении вытяжного агрегата к двухклавишному выключателю фаза прерывается на одном из контактов. Такой способ электрической коммутации позволяет включать вентиляцию и освещение раздельно. Нулевая и фазная жила системы питания замыкаются на соответствующих выходах клеммной колодки устройства. На одной из клавиш выключателя находится фаза управления. Ее замыкают на контакт таймера вытяжного устройства.
Управление работой агрегата и настройка режима функционирования осуществляет через него. Этот провод имеет коричневую цветовую маркировку. Можно использовать незадействованную при таком типе подключения зелено-желтую жилу, которая отвечает за заземление. Оно в данном случае на кулер не заводится. Для подключения вытяжного агрегата к двухклавишному выключателю рекомендуется использовать трехжильный силовой кабель. Это позволит обеспечить отдельное функционирование освещения и вентиляции либо спаренное.
Схема подключения и соединение проводов в распредкоробке
Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:
один спускается вниз к переключателю (Выкл)
второй – это питание приходящее с распредщитка (Гр.Осв)
третий – идет на светильники в ванной комнате (Свет)
Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:
Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.
Концы кабеля зачищаются с обоих сторон и подписываются.
L-фаза питания
T-фаза для управления вытяжкой посредством таймера
N-ноль
Скручивать ничего не надо, сажайте все на зажимы Wago.
Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.
Далее соединяете нулевые жилы.
Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.
Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.
Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.
Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.
Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.
Демонтируете защитную декоративную рамку, чтобы добраться до контактов.
В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне – от 15 секунд до 45 минут.
У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.
Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.
Теперь подключаете кабеля на соответствующие клеммы:
фазную жилу питания L – к клемме с аналогичной маркировкой
фазу таймера вентилятора – на средний контакт с надписью Т
нулевую – на оставшуюся клемму N
Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света
Ни о какой автоматике и задержке времени здесь речи быть не может
Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.
Еще на некоторых моделях влияет правильное подключение нулевого – N и фазного – L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.
Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.
Крепеж лучше всего делать на клей или герметик.
Сверлить отверстия под дюбеля зачастую проблематично:
либо отверстия расположены близко от края плитки
либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку
Тут что называется, как повезет.
Как проверить естественную вентиляцию
Естественная вентиляция в ванной — пар удаляется через вытяжной клапан
Если в проекте здания заложена естественная система вентиляции, возможно, обустраивать еще и принудительную вытяжку не нужно. Чтобы в этом убедиться, необходимо проверить конструкцию на работоспособность. Методы проверки состоят в следующем:
- Проверка тяги в канале. Для этого зажигают спичку и подносят ко входу канала. Если пламя будет устремляться в сторону отверстия, тяга имеется. Проводить контроль рекомендовано в теплую маловетреную погоду, когда параметры перепада давления всегда на минимуме.
- Анализ эффективности высушивания помещения. В этих целях душевую наполняют паром: открывают горячую воду через рассеиватель и некоторое время ее спускают. Далее смотрят, насколько обильно образуются капли воды на стенах помещения и как долго она не просыхает.
Монтаж вентилятора
К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

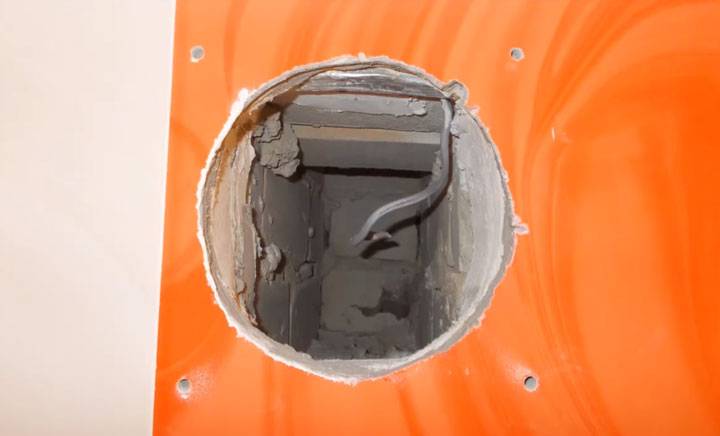

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.
Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.
На клеммах вентилятора есть маркировка английскими буквами:
- «L» для подсоединения фазной жилы;
- «N» для подсоединения нулевой жилы;
- «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.
В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.
Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.
Подробнее о монтаже вентилятора смотрите в этом видео:
А схема подключения вентилятора с таймером подробно разбирается здесь:
Как выбрать вентилятор
При выборе вентилятора необходимо учесть ряд технических характеристик: производительность, безопасность, уровень шума. Эти показатели, в обязательном порядке, должны быть указаны в паспорте устройства.
Важный момент: Когда вентилятор выключен, то он своим корпусом закрывает практически всё отверстие канала вентиляции и это плохо! Таким образом ваша ванная комната практически не проветривается. Выход — ставить дополнительную или двойную решетку вентиляции.
Двойные решетки — оптимальный выбор для ванной и кухни
• Производительность вентилятора – объем воздуха, который будет перемещен за определенный промежуток времени. Для любого помещения этот показатель рассчитывается по простой формуле: объем помещения умножают на кратность воздухообмена, этот показатель задан строительными нормами. Для санузлов, которыми пользуются 1-3 человека – 6, более 3 человек – 8. Полученная цифра указывает, при какой производительности вентилятора весь воздух в помещении будет заменен свежим в течение часа. Производительность бытовых вентиляторов для туалетов и ванных комнат, обычно, составляет 90-100 м3/час. • Уровень шума. Работа вентилятора всегда сопровождается шумом механической и аэродинамической природы, который не должен превышать 35-40 дБ. Если внутреннюю поверхность воздуховода облицевать звукоизолирующим материалом или установить в систему вентиляции шумоглушитель, показатель можно снизить. Также можно приобрести бесшумный вентилятор для ванной, который, правда, немного дороже.
Бесшумные вентиляторы для ванной
• Безопасность. Как и любой другой электрический прибор, вентилятор подвержен короткому замыканию, особенно в ванной, где уровень влаги в воздухе достаточно высокий, поэтому лучше отдать предпочтение устройствам с высоким уровнем защиты от брызг.
Принудительная вентиляция в туалете, если он не совмещен с ванной, вопрос исключительно эстетического характера. Для маленького помещения будет достаточно вентилятора с самой низкой производительностью. Не лишним будет обратный клапан для канальной системы вентиляции. А высокий уровень шума в данном случае некоторые считают совсем не лишним, хотя при желании можно установить и бесшумный энергосберегающий вентилятор для ванной.
Схемы подключения
Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.
Подключение от лампочки
Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.
Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.
Подключение через отдельный выключатель
Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.
Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.
Кулер с таймером
Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.
Кулер, оборудованный таймером, работает по следующему принципу:
- при включении освещения запускается работа агрегата;
- после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.
Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.
Аппарат с датчиками
Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия
Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.
Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.
На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.
Самостоятельный выключатель
Схема принципа работы вентиляции
При установке вентилятора в ванной своими руками можно провести отдельную проводку для прибора, подключив его через самостоятельный выключатель. Вариант включения устройства через шнур полностью аналогичен этому методу, однако более удобен из-за отсутствия необходимости прямого доступа к вентиляции.
Наиболее распространённым является способ включения через двухклавишный выключатель, то есть, на выходе из ванной комнаты, вместо обычного выключателя освещения монтируется новый – двухклавишный.
Такой вид выключателя не подходит только в случае повышенной влажности воздуха в помещении.
Варианты подключения вытяжки
Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.
Применяют следующие варианты подключения вытяжки:
- Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
- В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
- Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.
Когда необходим вытяжной вентилятор
Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.
Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.
Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.
Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.
Установка электровентилятора
Установка вытяжки не является сложным техническим мероприятием, но все же она требует определенных навыков в строительной сфере или хотя бы понимание этих процессов
Самое важное – определиться с местом, где будет помещаться сам вентоотсос. По правилам это должна быть верхняя точка в той области, где вероятнее всего образование пара или просто большое скопление влаги. Если брать душевую кабину или ванную, это непосредственно область расположения крана, в туалете – чаша унитаза
Если брать душевую кабину или ванную, это непосредственно область расположения крана, в туалете – чаша унитаза.
Настенное исполнение
Вытяжной вентилятор обустраивают в местах, где производится больше всего пара
Чтобы подключить вентилятор в ванной на стене, необходимо выполнить следующее:
- Отметить на рабочей плоскости стены посадочное место под корпус. Для этого пластиковую трубу с диаметром чуть большим диаметра самого посадочного места торцом прикладывают к кафелю или бетону и очерчивают окружность.
- С помощью алмазной коронки высверливают канал в стене на улицу. Это можно сделать при помощи победитового сверла и ударной дрели.
- Трубу с наружной части покрывают тонким слоем монтажной пены-клея и вставляют в полученный канал.
- Чтобы не снимать плитку и подвести электричество к агрегату, межплиточный шов выбирают и вставляют туда плоский двухжильный провод, прокладывая его до того места, где установлен выключатель освещения. К нему производят коммутацию.
- Изделие подсоединяют к электричеству, на посадочную панель с изнанки наносят слой жидких гвоздей и вставляют аппарат в вентиляционную трубу.
Далее включают устройство и проверяют, как оно работает. Должны отсутствовать посторонние шумы и вибрации.
В заключение
При самостоятельном монтаже системы вентиляции в доме важно знать, как правильно подключить вентилятор в ванной комнате и в туалете к выключателю света или автономно. Это устройство обеспечит вывод излишней влаги и приток свежего воздуха, уменьшит риск образование плесени, а также защитит предметы от образования ржавчины
Нормализация микроклимата окажет благоприятное воздействие на самочувствие человека
Это устройство обеспечит вывод излишней влаги и приток свежего воздуха, уменьшит риск образование плесени, а также защитит предметы от образования ржавчины. Нормализация микроклимата окажет благоприятное воздействие на самочувствие человека.
Но для того чтобы воздухообмен в помещении был эффективен, важно не только правильно выбрать сам вентилятор, но и подобрать соответствующую схему подключения, а также обеспечить грамотный монтаж всей системы
