Требования к термоизоляции для водопроводных труб
Итак, перейдет непосредственно к термоизоляции для водопроводных труб. И прежде всего – разберёмся, каким требованиям она в идеале должна отвечать.
Из сказанного выше уже должно быть понятно, что термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:
— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.
— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.
Качественный утеплитель должен отвечать седлающим критериям:
- На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
- Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе.
Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.
Как правило, утеплитель на трубах для подземной или открытой уличной прокладки закрывается защитным кожухом (оболочкой). Для подземных выбирается полимерное покрытие, для открытых – металлическое.
- Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
- Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
- Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
- Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.
Отличное решение – монтаж водопровода из предварительно изолированных труб, заключенных еще и в защитную оболочку.
Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.
Теперь посмотрим, какие материалы используются для утепления водопроводных труб.
Применение электрического кабеля
Сразу скажем, такой вид утепления довольно дорог, хотя, если монтировать водопроводные трубы самостоятельно, то можно значительно сэкономить. Существует два вида обогрева трубы кабелем. В первом из них провод находится внутри трубы, при это сама процедура установки кабеля сложна и сделать это непрофессионалу будет очень сложно.
В другом случае провод проходит снаружи трубы, длина и мощность кабеля рассчитывается до монтажа теплоизолятора. Здесь монтировать своими руками намного легче
Стоит обратить внимание на готовые наборы для обустройства водорода, которые можно найти на любом строительном рынке, включающие в себя трубу с монтированным электрическим кабелем и теплоизолятором или без самого провода, но с кабель каналом, проведенным для него
Если вы решили воспользоваться этим способом утепления труб, то водопровод не нужно закапывать в траншею глубиной 2 – 2,5 метра. Достаточно будет 50 – 60 сантиметров. Для работы вам будут необходимы: фольгированный и сантехнический скотч, саморегулирующийся кабель для утепления водопровода, водонепроницаемый утеплитель. При помощи греющего провода также можно не только не дать замерзнуть трубам, но и разморить их.
При утеплении кабелем стоит придерживать такой последовательности:
- По трубе, проходящей от колодца до дома, нужно проклеить фольгированный скотч спиралью. Клеить его нужно не очень плотно, чтобы провод держался при выполнении обмотки.
- Затем нужно уложить электрический провод по спирали, подготовленной заранее, с шагом 15 сантиметров.
- Поверх кабеля вновь клеится фольгированный скотч, фиксирующий провод
- Утеплитель разрезают вдоль и оборачивают вокруг трубы. Одновременно с этим нужно контролировать совпадение швов между утеплителем и провод, что не даст холоду попасть внутрь.
- После материал сантехнический скотч плотно обматывается поверх утеплителя. Этот пункт обязателен, скотч не позволяет грунтовой воде попасть внутрь через зазоры.
- После того, как работа дошла до мест выхода водопровода из земли и входа в дом, стоит применить дополнительную обмотку, что можно сделать при помощи утепления водопроводной трубы полиэтиленовой пленкой. Наружную часть короба можно закрыть защитным покрытием, например, влаго- и ветрозащитной пленкой.
https://youtube.com/watch?v=DhUjhiPFFy8
Установка утеплителя в помещениях
Очень опасное место зимой для водопроводных труб – это подвалы и другие неотапливаемые помещения. Чтобы не допустить замерзания воды в трубопроводе при холодах, выбирайте пожаробезопасный материал, такой как пенопласт. Его нужно надеть на трубу и зафиксировать клейкой лентой либо скотчем, затем покрыть защитой. Защита потребуется не только от грунтового воздействия, но и от воздействия самой влаги, которой в подвалах немало.
Как видите, утеплить водопроводные подземные системы своими руками – не так уж и сложно, и необязательно в этом случае прибегать к помощи мастеров. Главное – это тщательно выбирать материал для утепления и способ работы. Также будьте предельно внимательны, и тогда даже в лютый мороз ваш дом будет обеспечен водопроводной водой.
https://youtube.com/watch?v=r_LL6XWz784
Как установить греющий кабель для обогрева труб
Для монтажа подготовить: фольгированный скотч, теплоизоляционный материал, греющий кабель (мощность 20 Вт на метр погонный).
Установка греющего кабеля поверх и внутри водопроводной трубы
Технология утепления водопровода кабелем:
труба по всей длине (от скважины/колодца до дома) проклеивается фольгированным скотчем;
греющий кабель укладывается удобным способом с одинаковым шагом. Для кабеля мощностью 20 Вт оптимальным будет шаг в 100-150 мм. Для менее мощного кабеля, шаг уменьшается. Наиболее удобным способом укладки кабеля является обматывание трубы по спирали;
кабель фиксируется фольгированным скотчем;
на трубу устанавливается утеплитель. Трубы из вспененных полимеров, базальтовые цилиндры или скорлупа ППУ одевается на трубу. При этом необходимо следить, чтобы диаметр трубы соответствовал внутреннему диаметру сегментного утеплителя. Рулонные утеплители перед началом работ разрезают на полосы, которыми обматывают трубу и фиксируют хомутиками или проволокой. Их задача удержать утеплитель в заданном положении.
Примечание. Главное при установке утеплителя минимизировать количество стыков, которые образуют мостики холода. Устранить их полностью помогает укладка теплоизолятора в два слоя со смещением.
утеплитель фиксируется на трубе скотчем (сантехническим). Обмотка скотчем выполняется очень плотно. Основная задача обмотки – гидроизоляция, т.е. предотвратить попадание на утеплитель грунтовой воды;
дополнительно утеплить трубу в месте выхода на поверхность почвы. В качестве вариантов предлагаются следующие: дополнительная обмотка утеплителем или обустройство короба, в который будет помещен утеплитель.
Совет. Чтобы избежать риска замерзания водопровода в месте входа в дом целесообразно наматывать греющий кабель до момента выхода из стены уже в доме.
Заключение
Независимо от способа утепления есть смысл выбирать только качественные материалы и монтировать их согласно инструкции. Конечно, это влияет на бюджет мероприятия, но затраты такого рода окупаются в будущем. А морозная зима не принесет неприятных сюрпризов в виде отсутствия воды ввиду ее замерзания в трубах или разрыва в системе водоснабжения.
Утепление труб водопровода внутри здания
Когда необходимо теплоизолировать трубы внутри помещений, для этого применяют пенополистирольные, стекловолоконные или базальтовые материалы. Все они обогревают систему за счет способности накапливать внутри воздух.
Пенополистирол
Пенополистирол – наиболее распространенный утеплитель для водопроводных труб. Возможно его использование не только для теплоизоляции внутри здания, но и подземного наружного утепления.
Пенополистирол выпускают в виде изоляционных скорлуп из двух полукругов. Сверху такую изоляцию покрывают защитным слоем, который крепят в местах соединения скорлуп.
Стекловолоконные материалы
Стекловолоконные материалы применяются обычно для утепления металлопластиковых труб. Потребность в использовании дополнительных средств таких, как рубероид или стеклоткань из-за низкой плотности стекловаты, приводит к значительным денежным затратам при их использовании.
Базальтовые материалы
Утеплитель для труб водопровода из базальта может применяться без лотков. Такие материалы из-за своей цилиндрической формы просты в монтаже. Защитный слой выполняют из рубероида, фольгоизоля, пергамина. Единственный недостаток базальтовых утеплителей – их высокая стоимость.
Теперь вы знаете, как правильно утеплить водопровод как на улице, так и внутри помещения, и мы надеемся, что без труда справитесь с поставленной задачей.
Утепление вспененным каучуком
Достоинства вспененного каучука
Такой материал, как и предыдущий, может выпускаться в листовой модификации и уже готовыми тубусами. Преимуществом первого варианта будет возможность самостоятельно подобрать толщину утеплителя для любой трубы. Во многом монтаж схож с тем, как описывалось для минеральной ваты. Отличием является:
- Возможность установки не только на поверхности или внутри помещений. Материал отлично переносит пребывание в земле. Но при этом его обязательно необходимо будет дополнительно обернуть в полиэтиленовую пленку.
- Для того чтобы лучше зафиксировать листы, обернутые вокруг трубы, можно использовать специальный клей или двухсторонний скотч. Отмеряется и вырезается отрезок необходимой длины. Он оборачивается вокруг патрубка. Торцы промазываются составом, после чего плотно прижимаются до схватывания. Отдельные элементы таким же образом можно зафиксировать между собой. В этом случае получится монолитная конструкция. Для большей надежности можно использовать и алюминиевый скотч.
- Когда используются готовые тубусы при прохождении углов, необходимо в месте, где он будет загибаться, создать небольшое уплотнение. Если не сделать этого, то стенка может растянуться и ее толщина будет меньше, что увеличит вероятность промерзания.
В следующем видеоролике показана технология теплоизоляции труб вспененным каучуком:
Главный вопрос — как не разморозить емкость с водой
Один из популярных дедовских методов как не разморозить емкость с водой – это применение бревнышек. Для этого в емкость следует опустить бревнышки. Сегодня вместо таких бревен уже используют обычные бутылки из пластика. Их засыпают песком, закрывают на пробку и оставляют в емкости с водой на всю зиму.
Есть ещё один метод как не разморозить емкость с водой. Для этого надо вырыть яму на 2 кубометра. Далее застилаем её в два слоя полиэтиленом. Он должен быть толстым и прочным. В яму опускаем ёмкость с водой и закапываем её. Допускается оставить на поверхности пару сантиметров ёмкости.
На сегодня эти два способа являются самыми распространёнными среди дачников.
Применяемые теплоизоляционные материалы
Решая вопрос, чем утеплить водопроводную трубу в земле и внутри дома, необходимо обеспечить выполнение следующих требований к тепловой изоляции:
- минимальный коэффициент теплопроводности материала;
- устойчивое сохранение формы при механическом воздействии;
- неспособность впитывать влагу или наличие защиты от нее;
- простое выполнение монтажных работ.
Специально для утепления трубопроводов производители строительных материалов изготавливают сборочные теплоизоляционные элементы в виде трубчатых оболочек, полуцилиндров и сегментов. Традиционным материалом по-прежнему считаются листовые утеплители, которыми трубы просто обворачивают.
Стекловата
Тепловая изоляция из стекловолокна применяется для утепления водопроводов только в сухих помещения. Долговечность этого материала, хорошие теплоизоляционные свойства и невысокая стоимость теряют свою значимость из-за способности стекловаты активно впитывать влагу. Поэтому утепление водопровода в частном доме требует обязательного наличия гидроизоляционного слоя, что увеличивает стоимость утепления и усложняет монтаж.
Базальтовые утеплители
Изготавливаются в виде плоских матов, полуцилиндров и сегментов. Способность впитывать влагу присутствует, но она значительно ниже, чем у стекловаты. Рекомендуются для утепления труб в сухих помещениях. Для утепления подземных трубопроводных линий базальтовые утеплители не применяются.
Для изоляции трубопроводов производители изготавливают изделия с уже наклеенным защитным слоем из фольгоизола или пергамина. Сложная технология изготовления материала повышает его стоимость. В результате утепление труб малого диаметра часто становится экономически невыгодным.
Подбор диаметра теплоизоляции для труб.
Пенополистирол
Плотный, прочный и долговечный материал, обладающий отличными теплоизоляционными свойствами, наилучшим образом подходит под утепление трубы водопровода в земле. Выпускается в виде разрезных трубок и полуцилиндров. Возможно наличие поверхностного защитного покрытия из полимерных материалов или фольги.
Пенополиуретан
Этот вид утеплителя используют для изготовления предизолированных труб ППУ в заводских условиях. Такие системы считаются наилучшей зашитой от тепловых потерь и всех видов внешних воздействий. Но главный недостаток для частных застройщиков заключается в необходимости привлечения специалистов для проведения монтажных работ.
Теплоизоляционная краска
Этот инновационный материал представляет собой густой пастообразный состав, который наносят на поверхность трубопровода. Слой краски толщиной 4 мм по своим свойствам соответствует 8-ми миллиметровой минераловатной изоляции.
Вспененный полиэтилен и искусственный каучук
Специально для теплоизоляции трубопроводов, из этих материалов изготавливают трубчатые кожухи различных диаметров. Их одевают на трубу во время ведения монтажных работ или на уже смонтированные трубопроводы. Для этого по длине кожуха предусмотрен продольный надрез, который позволяет раскрыть оболочку и одеть ее на трубу, выполняя монтаж своими руками.
Трубчатая изоляция из вспененного полиэтилена и искусственного каучука:
- обладает хорошими теплоизоляционными свойствами;
- не пропускает и не впитывает влагу;
- легко монтируется;
- долговечна и доступна по стоимости.
Однако малая механическая прочность данных материалов не позволяет использовать их при подземной прокладке. Вес и давление грунта приведут к уплотнению слоя и потере теплоизоляционных свойств. Поэтому использование допускается только при открытой прокладке труб.
Теплопроводность материалов.
Какая толщина утепления необходима?
Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.
Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.
Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.
Но если потратить для изучения таблиц 10÷15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.
Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой
Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.
Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?
Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.
Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.
Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.
| Утеплители из минеральной ваты, диаметр утепляемой трубы | Коэффициент уплотнения Kc. |
|---|---|
| Маты минеральной ваты прошивные | 1.2 |
| Маты термоизоляционные «ТЕХМАТ» | 1,35 ÷ 1,2 |
| Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм): | |
| → Ду | 3 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| → Ду ≥ 800, при средней плотности 23 кг/м ³ | 2 |
| ̶ то же, при средней плотности 50-60 кг/м³ | 1,5 |
| Маты из стеклянного штапельного волокна на синтетическом связующем, марка: | |
| → М-45, 35, 25 | 1.6 |
| → М-15 | 2.6 |
| Маты из стеклянного шпательного волокна «URSA», марка: | |
| → М-11: | |
| ̶ для труб с Ду до 40 мм | 4,0 |
| ̶ для труб с Ду от 50 мм и выше | 3,6 |
| → М-15, М-17 | 2.6 |
| → М-25: | |
| ̶ для труб с Ду до 100 мм | 1,8 |
| ̶ для труб с Ду от 100 до 250 мм | 1,6 |
| ̶ для труб с Ду более 250 мм | 1,5 |
| Плиты минераловатные на синтетическом связующем марки: | |
| → 35, 50 | 1.5 |
| → 75 | 1.2 |
| → 100 | 1.1 |
| → 125 | 1.05 |
| Плиты из стеклянного штапельного волокна марки: | |
| → П-30 | 1.1 |
| → П-15, П-17 и П-20 | 1.2 |
Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.
Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала
Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.
Стоит ли утеплять водопровод на зиму?
На самом деле, задаваться таким вопросом бесполезно. Утепление наружного водопровода необходимо выполнять в обязательном порядке. Чтобы труба не промерзла, ее лучше сразу располагать глубоко в грунте. Но порой провести такой вариант утепления невозможно. Тогда и возникает опасность, что вода в трубе будет перемерзать. Последствием этого станет разрыв коммуникаций и полный выход водопровода из строя.
Очень часто для качественного утепления трубы, соединяющей скважину и дом, используют один интересный метод. Он состоит в том, чтобы водопроводную трубу вкладывают в другую трубу, обладающую более значительным диаметром. С одной стороны, такая «двухслойность» уже повышает теплоизоляцию. В то же время, между трубами остается пространство, которое может быть использовано для закладки теплоизоляционного материала. В роли утеплителя для коммуникации подобного рода обычно используется минвата или пенопласт. Работы в этом случае оказываются дешевыми, поэтому удается без значительных расходов обеспечить водопроводу утепление.
К сожалению, даже качественная теплоизоляция иногда не позволяет полностью исключить опасность промерзания воды в трубе. Обычно так бывает, если трубопровод проложен слишком близко к поверхности. Утеплитель при подобной ситуации не сможет хорошо согревать саму трубу. Поэтому владельцу стоит заранее позаботиться о правильной прокладке водопровода, которая должна выполняться на достаточной глубине.
Как утеплить водопровод в земле?
Перед тем, как закладывать теплоизоляционный материал, его обязательно нужно проверить на сухость. Утеплитель, который промок еще до закладки, будет не таким эффективным, как полностью сухой. Кроме этого, все работы должны выполняться только при нормальных погодных условиях. Если же закладка проводится в дождливую погоду, хорошего эффекта добиться не удастся. То же самое относится к ситуациям, когда грунт на участке очень влажный.
Желательно еще при обустройстве водопровода начать думать о его дальнейшем утеплении. Водопровод на участке имеет две уязвимые области. Одна из них – наружная часть водопровода. Вторая – та часть водопроводной системы, которая располагается в неотапливаемом подвале
Внимание нужно уделять теплоизоляции обоих этих составляющих
Как утеплить водопровод от скважины к дому?
Для теплоизоляции водопроводной системы используются материалы, которые не боятся влаги, но при этом обеспечивают хорошее утепление. Лучшим образом в данном случае подойдет использование пенопласта и пеноплекса. Из них сегодня выполняются специальные скорлупы, которыми можно полностью утеплить трубы водопровода. Также хороший эффект даст использование пенополиуретана. Это вид напыляемой теплоизоляции, который не оставляет швов.
Внимание теплоизоляции трубы, ведущей от скважины к жилой постройке, должно быть самое пристальное. Если владелец безответственно отнесется к подобной процедуре, он впоследствии очень сильно пожалеет
Придется проводить масштабные ремонтные работы, чтобы восстановить работоспособность водопровода.
Предисловие. Как утеплить трубу с холодной водой на улице от скважины к дому, чем утеплить водопроводную трубу – такие вопросы задают владельцы загородных домов с автономным водоснабжением при наступлении морозов. Прочитав эту статью, вы узнаете, как провести работы правильно, какие лучше всего использовать материалы для теплоизоляции, в конце статьи вы можете увидеть видео инструкцию по данной теме.
Если вы не знаете, чем утеплить от скважины к дому в земле, как утеплить трубу от скважины к дому самостоятельно, то ознакомьтесь с данной информацией и смотрите видео урок в конце статьи о материалах и современных технологиях утепления водопровода на загородном участке. Материалы для утепления могут быть разными, читайте на нашем портале также о том, как утеплить трубы в подвале дома своими руками.
Технология и монтаж утеплителей в быту лучшие варианты
Владельцам частных домов для экономии финансовых средств на обогреве помещений нередко приходится решать, чем изолировать трубы отопления, рассматривая различные виды изоляции трубопроводов. При этом теплосети могут располагаться в любом месте индивидуального участка: внутри дома или хозяйственной пристройки, под землей или на ее поверхности.

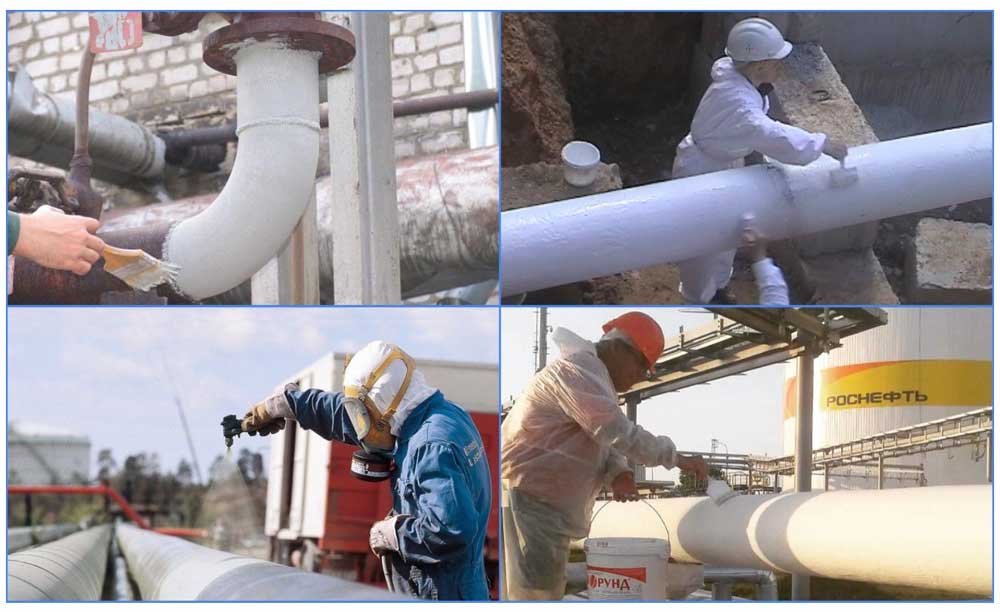

Рис. 18 Нанесение Теплокраски
Утепление труб отопления на улице
Решая, как утеплить трубы отопления на улице своими руками, следует в первую очередь рассматривать ПЭ оболочки подходящего внутреннего диаметра с закрытыми ячейками. Они имеют поверхностную пленку различных цветов, чтобы закрыть продольный шов, используют скотч, скобы, самоклеющиеся разновидности трубок или любой клей для полиэтилена. ПЭ трубки в зависимости от удобства использования приобретают стандартной длины 2 или 10 м, работы по монтажу проводят в следующей последовательности:
- Очищают трубопровод от грязи и пыли и одевают на него ПЭ трубку необходимого размера, когда шов собираются промазывать клеем, его размещают вверху.
- Если используют не самоклеющуюся разновидность, промазывают стенки продольного разреза клеем и соединяют их до полного высыхания, затем переворачивают оболочку швом вниз.
- Аналогичным образом склеивают между собой торцы целых трубок или обрезанных участков, получая в результате работы цельную и эстетически красивую защитную оболочку.
Рис. 19 Монтаж ПХ трубок – основные этапы
Утепление труб отопления в неотапливаемом помещении
Внутри помещений для утепления трубопроводов можно использовать более дешевые в сравнении с рассмотренным выше вариантом ПЭ трубки с открытыми ячейками, также нередко применяют варианты монтажа защиты с фольгированным поверхностным слоем. Некоторые производители, к примеру Энергофлекс, реализуют вместе со своими трубками специальный клей для соединения ПЭ изделий и дополнительный инструмент в виде специального ножа для резки ПЭ оболочек и пластикового стусла для обрезания трубок прямо или под углом 45 градусов. ПЭ теплоизоляция для труб отопления в квартире или частном доме бренда Энергофлекс монтируется следующим образом:

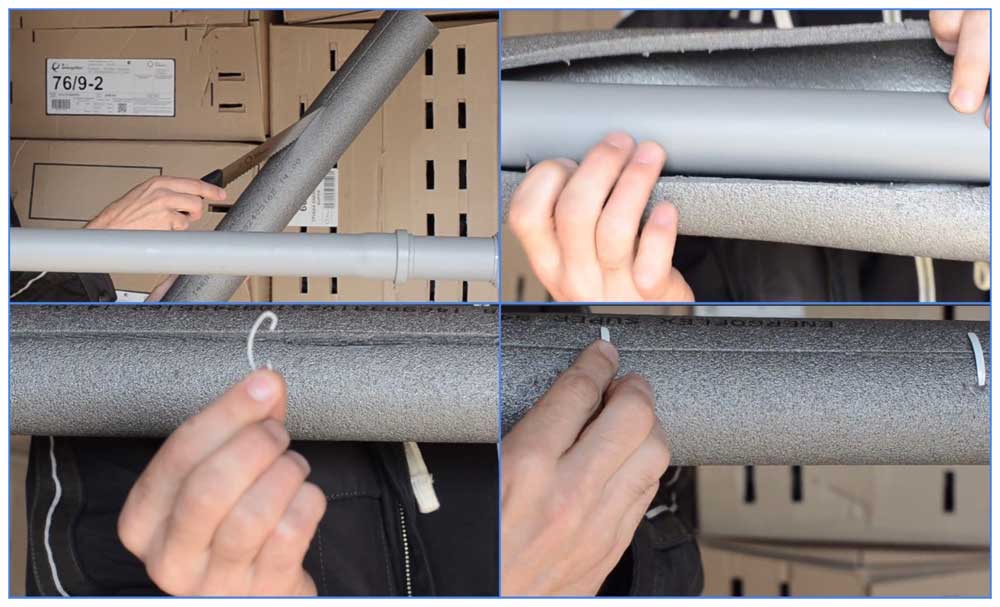

- В трубке дополнительно прорезают выделенный продольный шов специальным ножом.
- Раздвигают шов и помещают изделие на трубу.
- Скрепляют края швов специальными пластиковыми зажимами в виде полуколец, для этого их соединяют вместе и вставляют зажимные скобы в количестве 4 – 5 штук на один погонный метр.
- Если необходимо изолировать угловой фрагмент трубопровода, поступают следующим образом:
- В специальное стусло вставляют обрезок трубы и вырезают серединный фрагмент, а также обрезают торцы соединяемых элементов под нужным углом.
- Склеивают между собой полученные детали, промазав их кромки специальным клеем Энергофлекс.
- Обрезают полученный угловой элемент вдоль специальным ножом, промазывают его продольные торцы клеем и одевают детали на угол трубопровода, половинки можно обмотать скотчем на 2 – 3 часа до высыхания клея, после чего фасонный узел готов к эксплуатации.
Рис. 20 Монтаж углового элемента изоляции Энергофлекс внутри здания
Утепление труб отопления под землей
Решая, чем утеплять трубы отопления на улице при подземной укладке в бытовом хозяйстве, обычно используют жесткие оболочки или помещают мягкие пористые материалы в полимерные трубы большего диаметра. Для теплоизоляции трубопроводов пенопластовой скорлупой поступают следующим образом:
- Лежащий на поверхности трубопровод очищают от грязи и размещает на нем сегменты скорлупы соединением шип в паз с таким расчетом, чтобы верхний и нижний элемент ложились со сдвигом.
- По мере укладки фрагментов их связывают между собой скотчем, для соединения можно воспользоваться и специальным клеем для пенопласта.
- После монтажа на поверхности трубопровод помещают в траншею на заранее засыпанную подушку из песка и присыпают землей.

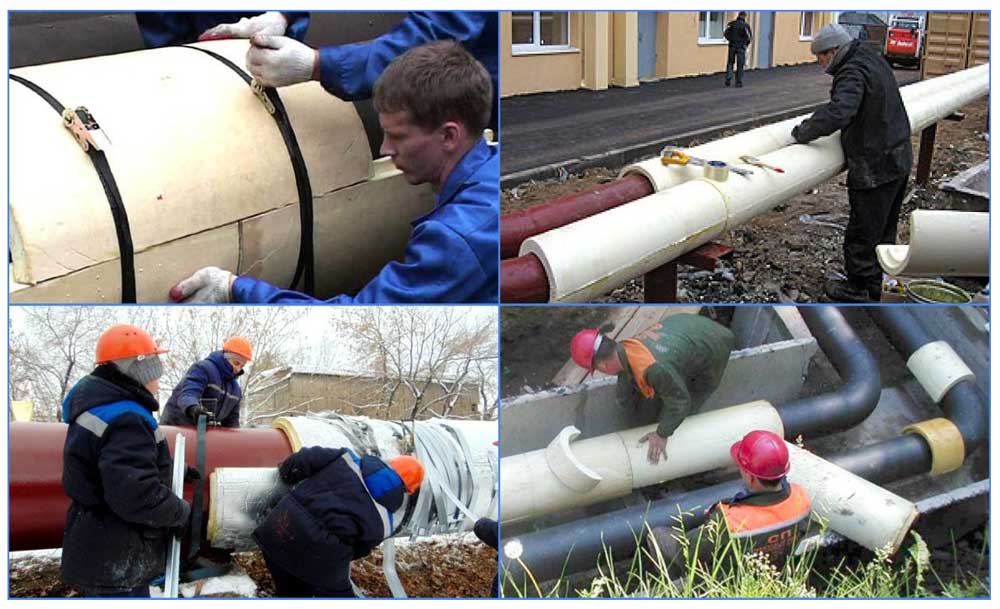

Рис. 21 Монтаж жестких скорлуп
При теплоизоляции отопительных трубопроводов широко используют материалы, применяемые в строительной отрасли, для удобства использования на трубопроводах их выпускают в виде цилиндрических скорлуп или полых трубок различной длины. Для изоляции наружных и внутренних трубопроводов отопления наиболее рациональный вариант – применение мягких трубок из вспененного полиэтилена, подземный трубопровод обычно изолируют жесткими скорлупами из пенопласта или пенополиуретана.
