Фановая труба для канализации как залог чистого воздуха в доме

Включение мансарды в систему вентиляции

Устроенная вместо чердака мансарда — это по сути еще одна комната. Что хорошо с точки зрения оптимизации жилого пространства, но несколько осложняет монтаж вентиляционной системы традиционным способом.

Между мансардой и крышей должно быть вентилируемое чердачное пространство. Свежему воздуху нужно обеспечить возможность свободно циркулировать в кровельном пироге и в пределах чердака или обустроенной мансарды.

Естественная вентиляция происходит за счет гравитационного движения воздушной массы. Холодный воздух поступает из отверстий под коньком крыши, теплый уходит из конькового отверстия, аэратора

В процессе устройства кровельного пирога обязательно сооружают продухи – продольные вентиляционные отверстия. Начинаются они с линии карниза, завершаются у линии конька. Обеспечиваются монтажом обрешетки и контробрешетки на стропильные ноги.

В зоне карниза в эти вентиляционные каналы поступает уличный воздух. В зоне конька воздушный поток выходит, прихватив с собой конденсат и бытовые испарения, проникшие из жилых помещений в чердачное пространство.

Система вентилирования остального дома также выводится в чердачное помещение. Вытяжные каналы и стояки из дома и из мансарды можно объединить и замкнуть на аэратор. Однако надо быть уверенным в том, что циркуляция воздуха будет достаточной.

Правила установки

При монтаже вытяжных труб следует придерживаться двух основных правил:

  1. Диаметр вытяжной трубы должен быть равен или превышать сечение отвода канализации.
  2. При расположении окончательной секции вытяжки необходимо найти место с хорошим притоком свежего воздуха.

При возведении фановых труб применяют те же методы и технологии, что и в процессе монтажа стояков. Если разобраться, вытяжную систему можно назвать конечным элементом канализации, устанавливаемую в предварительно спроектированный канал вентиляции.

Установка фановой трубы в комбинации с общей системой канализации и септиком

Достаточно часто, если не предусмотрено необходимое количество выходов для вентиляции, можно провести вытяжные конструкции сквозь стены помещения. На появившиеся после этого отверстия на наружной части стены можно установить декоративные элементы, решетки.

Фановая труба для канализации в частном доме поможет избавиться от неприятных запахов даже в помещениях с правильно обустроенной вытяжкой и системой вентиляции.

Сифоны, используемые в санитарном оборудовании и трапах, отличаются малыми размерами и не способны вместить в себя большой объем воды. Это приводит к тому, что при не регулярном использовании влага способна полностью испариться и открыть путь воздуху из системы канализации.

При установке фановых труб проблема с проникновением неприятных запахов из канализационной системы практически полностью решается, теплый воздух из всех санприборов без проблем выводится в атмосферу.

При наличии одного или двух стояков канализации, фановые трубы можно с легкостью вывести на крышу коттеджа или частного дома. С увеличением количества стояков, внешний вид здания будет испорчен за счет большого количества вытяжек на крыше.

При наличии более трех канализационных стояков, существует возможность установки одной фановой конструкции и оборудование других стояков клапанами, состоящих из пружины и уплотнителя из резины. Данный вакуумный клапан предназначен для подачи воздуха в трубопровод при появлении разряженного объема, возникающего при спуске воды в системе. После выравнивания давления клапан надежно запирается, не пропуская запахи в систему.

Существует мнение, что вакуумные клапаны способны с успехом заменить фановые трубы. Но если на участке предположено размещение очистных сооружений, канализационная вытяжка просто необходима для отвода канализационных испарений.

Строительные нормативы и нормы, основанные на теоретических расчетах, законах физики и многолетнем опыте установки данных систем, предполагают прокладывание вытяжных коммуникаций и систем вентиляции по контуру отапливаемых площадей. При этом конечная секция должна располагаться в области расположения более холодных масс воздуха.

Установка канализационных вытяжек вблизи наружных стен строения может в значительной мере испортить внешний вид здания. Движущиеся вверх испарения от нечистот способны через сравнительно небольшое количество времени оставить неприятный налет на крыше и верхних элементах дома.

Поделиться Твитнуть Запинить Нравится Класс WhatsApp Viber Телеграмка

Особенности монтажа фановой трубы

Внутреннее устройство канализационной системы, основные функции которого состоят в отводе сточной воды в центральный стояк, имеет отличную вентиляцию, если при её обустройстве была установлена фановая труба.

При этом если планируется сооружение канализационной вентиляции своими руками, то важно знать определённые правила проведения работ подобного рода. В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм. В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм

Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере

В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм. Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере. Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере

Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере.

Для улучшения циркуляции воздушных потоков, начальную часть канализации располагают в теплом помещении, в то время как конечную на улице. Благодаря этому достигается оптимальный перепад температуры и давления, за счёт чего неприятные ароматы максимально быстро выводятся за пределы помещения.

Неприятный аромат в санузле может появляться из-за того, что на санитарно-технических приборах были установлены сифоны несоответствующего малого диаметра. В таких сифонах вода выполняющая функцию обратного клапана быстро высыхает, открывая беспрепятственный доступ запахам из канализационной системы внутрь здания.

Для решения проблемы используется фановая труба, которая позволяет достичь следующих эффектов:

  • благодаря разряжению внутри стояка неприятный запах поднимается и выводится за пределы помещения;
  • при высыхании воды в сифонах потоки воздуха из канализации по-прежнему будут выводиться на улицу, а не в дом.

Фановую трубу фактически можно считать продолжением центрального стояка канализационной системы. При этом её изготовление, возможно, своими руками для чего подойдёт стандартная пластиковая канализационная труба с подходящим диаметром.

Правила вывода трубы вентиляции за пределы помещения

Основной задачей бытовой внутридомовой канализационной системы является транспортировка стоков из помещения в центральную городскую канализацию. Для увеличения эффективности её работы обязательно необходима качественная вентиляция.

Вертикальная конструкция фанового стояка обязательно должна быть выведена на крышу здания. Категорически противопоказано выводить её в чердачное помещение

Для правильного монтажа фановой трубы важно придерживаться определённых правил

  1. При выводе фанового стояка за пределы крыши необходимо чтобы её край возвышался над верхней точкой здания не менее чем на полметра. Если чердачное помещение или крыша используется для бытовых нужд, длина стояка увеличивается до 3-м.
  2. Сечение фановой трубы должно полностью соответствовать диаметру центрального канализационного стояка.
  3. С помощью одной вентиляционной системы можно обслуживать несколько канализационных стояков.
  4. Категорически противопоказано выводить такую систему с вентиляцией воздуха или дымоходом отвода продуктов горения.
  5. Конец фановой трубы, выведенный над крышей, должен находиться не ближе четырёх метров от самого ближнего балкона или окна.

Для канализационного стояка, выведенного за пределы крыши не нужны какие-либо дополнительные вытяжные устройства. А, точнее, их использование может привести к появлению конденсата, который при минусовых температурах замерзает, перекрывая выходное отверстие.

Когда применять фановую трубу

Фановую конструкцию можно устанавливать в частных и многоквартирных домах, зданиях общего пользования, если в них имеются санузлы. Это строения в 2 и более этажа. Изделие не устанавливают в одноэтажных домах с одним санузлом.

Если же в таком доме имеется несколько точек слива, в совокупности перекрывающих стояк или более 2 санузлов, пластиковую фановую трубу можно установить. Запахи из канализации проникают в помещения, если стояк с небольшим диаметром (50-70 мм). Это возможно, если кухня имеет отдельный внешний сток. В этом случае смело можно устанавливать фан-конструкцию.

Она необходима, если септик расположен на расстоянии менее 8 м от дома и запахи из канализации проникают в жилые помещения или если уклон системы водоотведения недостаточный.

В многоквартирном доме или многоэтажном здании другого назначения, если в нем имеется канализация, наличие такой конструкции обязательно. Фановые изделия можно устанавливать в банях, бассейнах и других подобных помещениях.

Что такое фановая труба и ее назначение

Фановой трубой называют расположенный в высшей точке канализации трубный отрезок, обеспечивающий ее соединение с вентиляционным отводом. В зависимости от конструктивного исполнения канализации фановая труба может располагаться вертикально или под углом к стояковому трубопроводу и выполнять следующие функции:

  • Вентилирование. В любой канализационной системе с присутствием фекальных отходов появляются неприятные запахи, а при их разложении выделяются взрывоопасные газы. Вентилирование помогает избежать указанных проблем, обеспечивая тем самым комфортность и безопасность проживания.
  • Поддержка гидрозатворов. При спуске большого количества сточных вод они увлекают за собой воздух и в закрытом стояке образуется разряжение, срывающее гидрозатворы. Доступ в стояковый трубопровод атмосферного воздуха из вентиляции предотвращает данное явление.
  • Подключение сантехники. Иногда приспособление используют не по прямому назначению, ведь диаметр фановой трубы для унитаза также хорошо подходит, как и для отвода вентиляции. Поэтому с ее помощью нередко подключают данный вид сантехники к входным канализационным патрубкам.

Рис. 2 Схемы подключения канализационной вытяжки на крыше через фановые гофру и утепленный трубный отрезок

Принцип работы

Любой сантехнический прибор в квартире или жилом доме подсоединяется к канализации через гидрозатвор – водяную пробку, препятствующую проникновению в помещение посторонних запахов. Все трубопроводы, отходящие от раковин, ванн, душевых кабин и унитазов подключаются к центральному стояку, проходящему сверху вниз через все здание и имеющему в диаметре наивысший размер.

При одновременном спуске воды из сантехприборов в стояк велика вероятность возникновения ситуации, когда проходной канал полностью забивается водяной пробкой. Столб воды увлекает за собой воздух и в результате разряжения в закрытом стояке происходит срыв гидрозатворов сантехнических приборов (точнее у одного из них с наименьшим количеством жидкости или ближайшего к стояку), приводящий к появлению в помещении посторонних запахов.

Фановая труба позволяет связать канализационную систему с атмосферным воздухом, в результате чего появившееся разряжение втягивает воздушные массы снаружи, а не гидрозатворы внутри помещений.

Рис. 3 Примеры подключения унитаза с помощью фановой гофротрубы

Что это такое

Когда строят частный дом, необходимо подвести к нему различные коммуникации. Одной из них является канализация. На первый взгляд можно подумать, что для неё достаточно оборудовать только канализационный сток. На самом деле этого недостаточно.

Для того, чтобы пояснить назначение фанового стояка нужно вспомнить о том, как происходит слив в унитазе более подробно. После того, как сливаются нечистоты, следом туда попадает определённое количество воды. Часть её остаётся в унитазе. Она фактически является гидрозатвором, роль которого, в частности, состоит в том, чтобы неприятный запах от стоков не попадал в жилые помещения

Важно понимать, что этот защитный слой воды находится внутри унитаза

Если в доме установлено несколько таких сантехнических приборов, то в каждом из них, который не используется в данный момент, есть такой гидрозатвор.

Когда в одном из унитазов происходит слив, то в течение небольшого отрезка времени сразу после вытекания нечистот и слитой воды здесь понижается давление. Поскольку все остальные соединены с этой трубой, в них нарушаются гидрозатворы и неприятный запах проникает в помещения.

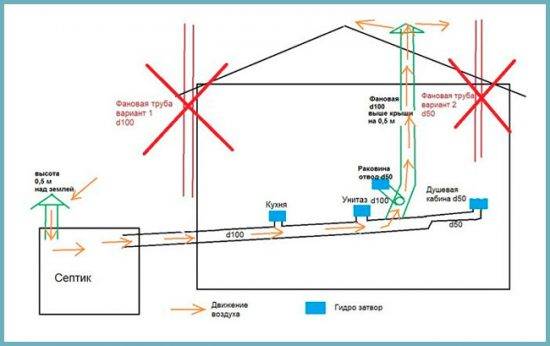

Схема устройства и работы вентиляционной системы канализации Источник profidom.com.ua

Важно отметить, что такая ситуация существует не только по отношению к унитазам, а ко всем стокам, которые подсоединены к канализации. Например, речь может идти о гидрозатворе в ванной или в мойке, если они подключены указанным образом

Этой ситуации можно было бы избежать, если бы у трубы был дополнительный выход, через который в нее мог свободно поступать воздух. При этом низкое давление в месте слива не возникало бы и гидрозатворы нигде не были бы нарушены.

Через подобную трубу также могли бы выходить запахи из канализации. Фановый стояк – это труба, выполняющая указанные функции, которая соединена с канализационной системой дома и выведена за его пределы.

Насколько это необходимо. На самом деле, рассматриваемая система активно применяется в многоквартирных домах. В канализационной системе сток из квартир происходит в вертикальную трубу.


Система вертикальных труб канализации, выполняющая функцию фанового стояка Источник ar.decorexpro.com

Нижний конец её подсоединён к системе стока, а верхний выведен на кровлю и фактически выполняет функцию фанового стояка.

Рекомендации по эксплуатации

Ремонтировать чугунный стояк почти невозможно. Ранее применяли бандажи из ткани и цемента в прохудившихся местах труб. Современные пластиковые стояки намного практичнее, поэтому по возможности проводят замену.

Техобслуживание фанового стояка сводится к действиям:

  • периодический осмотр;
  • чистка ревизионного элемента;
  • ремонт (замена поврежденных участков).

Ремонтировать вытяжку из пластика несложно, для этого аккуратно вынимают поврежденный участок, меняют новой трубой. Аналогично действуют при смене колен, поворотов, переходников. Вместе с ними меняют и старые прокладки из резины на новые изделия.

Когда необходимо устанавливать фановые трубы

Опираясь на стандартные строительные нормы, фановый стояк канализации в частном доме можно не устанавливать, если:

  • строение имеет не более двух этажей;
  • маленькое количество сантехнических точек;
  • небольшие объемы сточных вод за определённый промежуток времени.

Если количество сточных вод одновременно перекрывает весь диаметр установленной канализационной магистрали, то установка системы вентиляции необходима.

Такая ситуация может возникнуть если в одном доме будут одновременно спускать воду из полного бачка унитаза и наполненной ванной в канализацию небольшого диаметра. Однако если диаметр сточной магистрали больше 110 мм, то возникновение разряжения в системе практически исключено.

Согласно нормам, труба для вентиляции канализации в частном доме должна быть установлена в тех случаях, когда:

  1. Строение имеет два или больше этажей и на каждом из них установлен санузел.
  2. В здании присутствует бассейн.
  3. Канализация подключена к резервуару септика закрытого типа.

В многоэтажных зданиях установка такой вентиляции обязательна вне зависимости от количества санузлов и диаметра сточных магистралей.

Основные правила установки

В современном строительстве существует два основных варианта установки вентиляции. В первом варианте диаметр фановой трубы должен быть больше или равен диаметру канализационных труб, во втором варианте диаметр может быть меньше, но концевой участок должен иметь выход в атмосферу и обеспечивать быстрое удаление неприятных запахов.

В большинстве старых многоэтажных домах установлена чугунная фановая труба, которая тесно связана с основным стояком и является неотъемлемой её частью. В современных постройках используются более новые материалы из высокопрочного пластика, который существенно упрощает монтаж канализации и значительно меньше весит.

В отдельных случаях возможна установка вентиляции с выходом через стену, где выходное отверстие снаружи закрывают декоративной решеткой или грибком. Если в частном доме используется один канализационный стояк, то вентиляция выводится на крышу здания и на неё устанавливается фановый клапан, который препятствует обратному направлению потока воздуха и обеспечивает удаление неприятных запахов.

Советы специалистов

Мастера с большим опытом работы по установке канализационных систем и вентиляции советуют при обустройстве системы использовать несколько рекомендаций:

  1. Фановая труба на крыше не должна быть ниже 50 сантиметров от кровли, в противном случае могут создаваться ветровые завихрения, которые нарушат работу.
  2. Вентиляционная магистраль должна иметь тот же диаметр, что и труба канализационного стояка.
  3. Если в доме используется два и более стояка, то их можно объединить одной воздушной магистралью в верхней части для того чтоб не портить вид крыши множеством вентиляционных труб.
  4. Категорически запрещается совмещать фановые трубы с вентиляционными шахтами естественной вентиляции.
  5. Наружный выход должен быть расположен не ближе 4 метров от ближайшего окна или балкона.

Используя перечисленные советы и рекомендации, вы сможете самостоятельно устанавливать вентиляцию на канализационные стояки, избегая при этом множества распространённых ошибок.

Особенности установки стояка

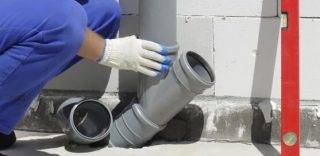

Монтаж фанового стояка не подразумевает под собой никаких сверхсложных манипуляций – по сути нужно удлинить центральный стояк выше уровня крыши. Как правило, труба проводится через канал вентиляции или реже – через стену. Однако несмотря на сравнительную простоту установки, есть определенные правила, которых рекомендуется придерживаться, чтобы после завершения всех работ готовая фановая вентиляция не только эффективно функционировала, но и не доставляла хлопот в обслуживании.

Основные тонкости монтажа фанового стояка:

  • В идеале труба должна проходить на крышу в строго вертикальном положении – через все межэтажные перекрытия. Но если это невозможно реализовать, части стояка разрешается соединять под углами 45, 90 и 135 градусов. Стыковки фанов должны осуществляться посредством переходников. Чтобы менять угол направления стояка, лучше всего использовать специальный отвод с соответствующим градусом разворота.
  • Фановый стояк желательно делать или из пластиковых, или из чугунных труб. Если возникла необходимость комбинирования материалов, фиксировать стыковки нужно резиновыми переходниками.

Важно! Все стыки труб и на поворотах, и при обычных соединениях нужно обязательно обрабатывать герметиком

  • Горизонтальные трубы стояка следует укладывать с уклоном не меньше 0,02-0,03% в сторону по направлению движения испарений.
  • Перед последним прямым отрезком фанового стояка нужно установить ревизионный люк.
  • В местах прохождения труб через этажное перекрытие следует монтировать гильзы, которые не дадут стоякам напрямую соприкасаться с потолком.

Схема установки фановой трубы

Ошибки обустройства стояка

Специалисты на базе своего практического опыта вывели массу правил, рекомендаций и полезных советов, но даже они не уберегают некоторых начинающих мастеров от ошибок, за которые в конечном счет приходится платить собственным же комфортом. К вашему вниманию наиболее распространенные оплошности, которые ни в коем случае нельзя повторять.

  • Первая ошибка – обрезка фанового стояка прямо в чердачном помещении. Причина такого явления – банальная лень: владельцам дома попросту не хочется возиться с трубами на крыше. Результат ошибки – на чердаке то и дело будут скапливаться зловония, которые рано или поздно проникнут в сам дом.
  • Вторая ошибка – установка стояка на внешней стене. Этого нельзя делать по той причине, что серьезно увеличивается риск появления конденсата.
  • Третья ошибка – монтаж флюгарки для увеличения тяги. Такая самодеятельность не только не оправдает себя в вопросе эффективности, но еще и выльется в ухудшение оттоков канализационных газов.

Типичные ошибки при монтаже фанового стояка

Как видите, фановый стояк играет очень важную роль в системе канализации частного дома, поэтому отказываться от него крайне не рекомендуется. Не хотите, чтобы ваше жилище «благоухало» стоками и отходами? Тогда внимательно проштудируйте теорию и, перейдя к делу, не пренебрегайте вышеизложенными нормами и правилами проектирования и установки фановой трубы.

Принцип работы

Воздушный канализационный клапан необходим в системе для выравнивания разреженного (отрицательного) давления. Оно возникает при резком сбросе воды в большом количестве (спуск унитаза, выливание ведра воды и т.п.), которая уносит с собой большое количество воздуха. В нормальном состоянии воздух засасывается через фановый стояк, давление стабилизируется, никаких неприятных запахов не наблюдается.

Но возникают ситуации, когда количества воздуха, поступающего через фановый стояк, недостаточно для того чтобы вода свободно уходила. Вот тогда и появляется запах. При нехватке воздуха возникающее отрицательное давление срывает самый слабый водяной затвор. Это значит, что вода, которая стоит в колене сифона (умывальника, мойки, трапа под ванной), частично всасывается в канализацию, открывая доступ канализационным газам. Пока вы не воспользуетесь этим прибором в ванную/туалет поступает воздух из канализации. Это не только неприятно, но и опасно. В канализационной атмосфере содержится не только метан, который сам по себе — не подарок. Там могут быть бактерии, споры различных грибков, микроорганизмов.

Чтобы не происходило срывов гидрозатвора и ставят воздушный клапан для канализации. У него есть еще несколько названий — вакуумный клапан, вентиляционный канализационный клапан и аэратор. В принципе, именно «аэратор» лучше отображает назначение этого устройства, но используется данный термин редко.

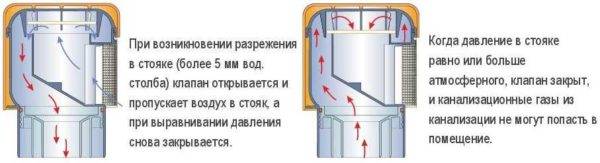

Принцип работы воздушного клапана для канализации прост. Имеется мембрана, которая при нормальном или положительном давлении в системе прилегает к корпусу клапана. В таком положении система герметична, воздух из канализации заблокирован. При возникновении отрицательного давления в трубе (при сливе воды), мембрана приподнимается, из помещения в канализацию (не наоборот) засасывается воздух, быстро нейтрализуя образовавшийся перепад. Все происходит молниеносно, гидрозатворы на санприборах остаются на местах и продолжают перекрывать доступ канализационным газам в помещение.

Есть еще канализационный обратный клапан. Он решает проблему обратного тока стоков при забитых стояках. Как избавиться от засора в трубах читайте тут.

Возможные схемы

Прокладка, замена канализационных стояков не допускает ошибок в процессе планирования, монтажа системы, иначе жилое помещение наполнится неприятным запахом. Чтобы этого не произошло, в частном доме нужно правильно выбрать схему фановой трубы.

Различают 2 схемы монтажа вытяжных систем:

  1. Горизонтальную.
    Соответственно этой схемы, вывод фановой трубы необходимо осуществить через отверстие в стене, а не через крышу. Такой схемой можно воспользоваться при частном строительстве, если невозможно сделать выход через кровлю. Конечное выходное отверстие закрывается решеткой, а не дефлектором.
  2. Вертикальную.
    При такой схеме фановой трубы в частном доме стояк выходит наружу через крышу.

Существует три вида вертикального выхода стояка в атмосферу:

  • вывод под углом 90⁰. Нужно от стояка сделать один за другим два отвода под углами 90⁰, после чего он выйдет вертикально вверх через кровлю;
  • вывод под уклоном 45⁰. Для прямого выхода стояка через крышу, необходимо поочередно сделать ответвление от главного стояка сначала на 45 градусов, а после этого – на 135 градусов;
  • обычный вывод вертикального типа, который сразу продолжится до крыши и выйдет через нее наружу.

Важно! Схема установки вентиляции в частном доме должна быть правильной, то есть, в соответствии с подходящим диаметром и в нужном месте, предвидеть наличие обратного клапана, перекрывающий перелив фекалий

Выводы

Фановая труба – абсолютно необходимый элемент системы канализации. Она нужна для любого дома: одноэтажного, двухэтажного или многоэтажного; с выгребной ямой, септиком или централизованной канализацией.

Без фановой трубы в доме возможны следующие негативные явления:

  • срыв гидрозатворов и поступление канализационных газов в дом;
  • неправильная работа локальной станции очистки стоков;
  • развитие внутри канализационных труб колоний грибов и патогенных бактерий;
  • появление на участке неприятных запахов.

При этом вакуумный воздушный клапан не способен полноценно заменить фановую трубу, он может использоваться только лишь как усовершенствование канализации для дополнительной защиты от срыва гидрозатворов.
