Требования к кладке вентиляционного и дымового канала при стройке дома

Трубчатый канал

Вентканал в кладке из кирпича можно сделать из трубы. Для этого применимы трубы из асбеста или пластика диаметром 125-150 мм. В случае принудительной системы вентиляции потребуются трубы — 100-125 мм в диаметре. Труба устанавливается вовнутрь кладки четко в вертикальном положении и крепится цементным раствором.

Если идет речь о тонкой перегородке из кирпичей (половину кирпича), использование труб считается рекомендованным способом. Тогда труба размещается не в середине кладки, а среди 2-ух участков стены. Стыки трубы заделываются раствором и штукатурятся.

На стадии проектирования строения из кирпича нужно предусматривать вентканалы в середине кладки. Иначе потом придется использовать накладные вентканалы, что основательно снизит привлекательность с внешней стороны помещений.

Вытяжная система вентиляции — значимый элемент комфортабельного и безопасного жилья. Чтобы избежать проблем, поручить ее создание лучше компетентным специалистам.

Полезные рекомендации

Если прочитав вышеописанную информацию, вы решились самостоятельно организовать систему воздухообмена, то наверняка желаете получить полезные наставления.

Мы это понимаем и представляем вашему вниманию несколько важных рекомендаций.

Пример кладки шахты (а – для полуторного ряда, б – для двойного)

  • Кладка вентиляционных каналов из кирпича должна выполняться из полнотелых образцов. При этом нельзя забывать про правила перевязки. Лучше всего спроектировать данный элемент заранее.
  • Как правило, размеры вентканалов кирпичной кладке составляют 14х14 см, в свою очередь дымоотводы должны быть немного больше – 27х14 см. При этом толщина стенок между должна быть не менее половины кирпича.
  • Если вы хотите добиться правильной формы и не допустить засорения шахт, вставьте в них специальные инвентарные буйки. По сути это пустотелая коробка, выполненная из фанеры.
  • Для создания каналов можно использовать обычный раствор из цемента и песка. Перед нанесением кирпич рекомендуется смочить водой, чтобы улучшить его схватываемость.
  • Каналы рекомендуется делать гладкими, то есть без каких-либо шероховатостей. Также не желательно наличие выступов или впадин, так как они препятствуют нормальной циркуляции воздуха.

Позаботьтесь о резке кирпича для создания отверстий. Как правило, данная операция вызывает у многих людей затруднения

Если возникает необходимость создания отвода, то его длину нужно сделать не более 100 см, а угол наклона не менее 60 градусов, относительно горизонта.

При этом сечение в обоих частях канала должно быть равным, в противном случае будет наблюдаться снижение эффективности тяги. Для кладки наклонных участков нужно использовать отёсанный кирпич под нужным углом.

В местах непосредственной близости с деревянными конструкциями, необходимо создать разделку из негорючих материалов. Для этого прекрасно подойдет асбест.

Также требуется увеличить толщину стен канала: до 40 см, если конструкция не защищена, и до 25 см, в противном случае.

Для кладки лучше всего использовать двойной силикатный кирпич м 150, так как он обладает требуемым коэффициентом морозостойкости и теплопроводности. Впрочем, допускается использование и других образцов.

Характерности устройства

Каналы вентиляции собой представляют воздуховодный канал, по которой воздух двигается за счёт разницы наружного и внутреннего давления (природная вентиляция), или движение задается вентилятором (механическая вентиляция). Вентиляция вытяжная составлена из вентиляционных каналов (в середине стенки или приставных), закрываемых решётками жалюзийного типа, сборных воздушных каналов, размещенных в горизонтальном положении, и шахты для обеспечения вытяжки. Застоявшийся воздух из дома направляется в канал, минуя жалюзи решётки, подымается и скапливается в горизонтальном воздуховоде, откуда при помощи шахтного выхода вырывается наружу. В середине воздушный поток находится под контролем жалюзийной задвижкой, а в середине воздушного канала и шахты – запорными задвижками.

Схема вентиляции помещения для проживания: 1 — вытяжная решётка; 2 — фрамуга или окно; 3 — канал вентиляции.

В строениях, имеющих кирпичные стены, проводка вен­тиляционных каналов выполняется в середине стен или в пазах, закрытых плитами. Мини­мально размер каналов для вентиляции из кирпича должен составлять половину длины кирпича (14?14 см). Толщина простенка канала не должна быть менее половины кирпича. В наружных несущих стенах из кирпича каналы вентиляции не возникают. В вариантах когда дом не имеет внутренних стен из кирпича, устанавливаются при­ставные воздушные каналы с самым маленьким размером 10х15 см. Воздуховоды такого типа при нормальной влаги в большинстве случаев делаются из гипсошлаковых и гипсокартоновых плит, а при очень высокой влажности – из панелей из бетона толщиной до 40 мм. Порой воздушные каналы создаются из асбоцемента, листов металла или пласт­ика.

Воздушные каналы горизонтального типа, находящиеся на чердаках или в остальных помещениях, делаются из гип­сошлаковых панелей толщиной до 50 мм с применением воздушного зазора 40 мм или из пустотных бетонных плит у которых толщина до 10 см. Горизонтальные воздушные каналы ставятся сверху покрытия для потолка путем укладки одного ряда плит, покрываемого потом цементным слоем толщиной более 5 мм. Размер горизонтальных воздушных каналов – не менее 20?20 см. Горизонтальные воздушные каналы в помещениях с высокой влагой (баня, парная) выполняются с уклоном 0,01 к вытяжной шах­те.

Вернуться к началу

Запрещено:

  1. Выполнять каналы из неплотных, пористых, шлакобетонных и других материалов;
  2. Проводить прокладку дымоотводящих труб от печей/приборов через жилые комнаты;
  3. Устанавливать шибер при присоединении приборов, имеющих стабилизаторы тяги, к самому дымоходу;
  4. Устанавливать выход дым.канала через наружные стены:

— в подъезды, переходы крытые, арки;

— в закрытые балконы, эркеры, лоджии;

— в зданиях-памятниках, без разрешения спец.ведомства, которыми они охраняются;

— через стены зданий, выходящих на улицы/площади, имеющие градостроительную, историко-архитектурную ценность;

— в зданиях, в которых запрещена установка газ.приборов согласно ДБН№В.2.2-9, СНиП№2.08.01, СНиП№2.04.05.

Отверстия дым.каналов на наружной стене зданий при выходе продуктов сгорания от отопительного устройства через наружную стенку без вертикальн. канала, следует размещать согласно с инструкцией по монтажу газ. оборудования изготовителя, но на расстоянии, не менее, указанных в следующей таблице:


Проверка дымоходных труб должна происходить не меньше двух раз за отопительный сезон и обязательно высококвалифицированными работниками. Также ими должно проводиться и обследование самих дымоходов.

Дымоход для газового котла по СНиП работать будет всегда качественно и самое главное с учетом всех законодательных норм!

Основные требования

Для каждой печи, как правило, следует предусматривать отдельную дымовую трубу или канал (далее — труба). Так как при одновременной топке двух печей печь на нижнем этаже, с более сильной тягой, будет перебивать верхнюю, препятствуя свободному выходу дыма из неё.

Разрешается использовать общий дымоход для двух печей, установленных на одном этаже, при условии устройства рассечки в виде поперечной стены между дымоходами на высоте не менее 75 см. При этом минимальный размер сечения общего канала дымоходов должен быть — не менее 1х0,5 кирпича.

В домах с печным отоплением не допускаются: а) устройство вытяжной вентиляции с искусственным побуждением, не компенсированной притоком с искусственным побуждением б) отвод дыма в вентиляционные каналы и установка вентиляционных решеток на дымовых каналах

Дымоходы следует располагать во внутренних стенах здания. Прокладка их в наружных стенах менее экономична и создает трудности при эксплуатации. Проходя через дымоходы в наружной стене, газы отдают часть теплоты неотапливаемому помещению, а в атмосфере из-за низкой температуры атмосферного воздуха газы чрезмерно охлаждаются, что ухудшает тягу. При этом из газов выделяются смолистые вещества, которые проникают сквозь кладку и осаждаются на внешней конструкции дома.

В случае вынужденного расположения стояка дымохода в наружной стене стенка дымохода должна быть утолщена. Утолщение стены выполняется в виде пилястр (квадратных или прямоугольных выступов на стене).

Минимальная толщина кладки между дымоходом и наружной поверхностью стены принимается в зависимости от расчетной температуры наружного воздух:

  • при t=-20°С и выше — 38 см (в 1,5 кирпича)
  • от t=-20°С до t=-30°С — 51 см (в 2 кирпича)
  • от t=-30°С и ниже — 65 см (в 2,5 кирпича)

Для кладки фундаментов печей, очагов и дымовых труб используют те же материалы, что и для фундаментов дома, для основной кладки печей, очагов, дымовых труб и каналов в стенах — кирпич глиняный обыкновенный (полнотелый).

Если стены выложены из силикатного кирпича, шлакоблоков и т.п., участки с дымовыми каналами следует выкладывать из обычного (полнотелого) глиняного красного кирпича.

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич


Полнотелый керамический кирпич выдерживает высокие температуры Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

  • К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
  • Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
  • Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
  • Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы


Стальной дымоход с одним коленом при выходе из котла При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

  • Дымовой канал может включать только 1 колено – при выходе из печи или котла.
  • Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
  • Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

Асбестоцементные трубы


Асбестоцементные трубы для дымохода Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

Сборные керамические системы

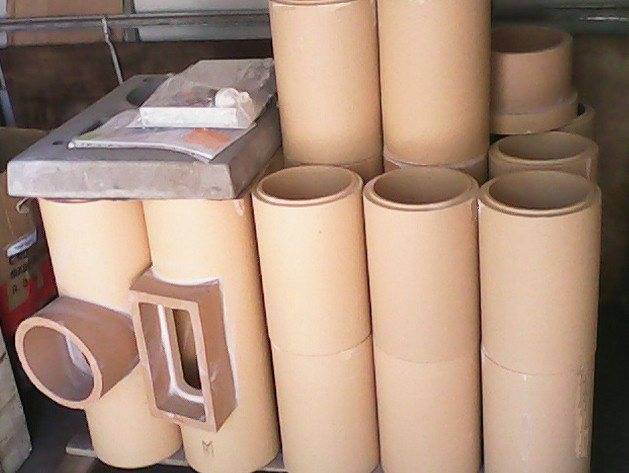

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.


Керамические трубы


Гофрированная нержавейка

Процесс кирпичной кладки собственными руками

Вернуться к началу

Инструмент который понадобится

Укладка каналов для вентиляции из кирпича собственными руками востребует следующего инструмента:

Инструменты для кирпичной кладки.

Укладка каналов для вентиляции из кирпича выполняется с помощью шаблона. Шаблон выполняется из фанеры или Дсп и имеет квадратное или сечение с прямыми углами, равное сечению канала. Длина шаблона равна 8-9 толщинам кирпича.

Укладка кирпича начинается с угла стены. Первый канал вырабатывается после работ по укладке 1,5-2 кирпичей. Канал вырабатывается при помощи шаблона, который ставится строго по вертикали по отвесу. Между каналами ставится расстояние, равное ширине кирпича. Укладка выполняется «вприсык» с подрезанием раствора. Между рядами кирпича выполняется увязка, т.е. вертикальные швы в 2-ух соседних рядах сдвигаются на половину кирпича по отношению друг к другу.

Обозначение готовности кладочного раствора кирпича.

В качестве раствора применяется простая песчано-цементная смесь по соотношению 1:(3-4), тщательно размешенная в водной массе. Лучше всего применять цемент марки М500. Можно применять смесь которая уже готова к использованию для кирпичной кладки. Перед укладыванием кирпич увлажняется. Раствор накладуется на поверхность кладки и низ кирпича. Спустя каждые 6-7 рядов шаблон передвигается.

Если возникла необходимость в отводе, то он изготавливается на расстоянии не больше 100 см. Наклонный угол отводного канала должен составлять не больше 30? к стене. Наклонность отвода создается за счёт стачивания кирпича под необходимым углом. Кладка его выполняется только горизонтально. Сечения отвода и ключевого канала должны совпадать. Если рядом с отверстием для вентиляции будет проходить дымотвод, то между ними нужно провести сплошную кладку шириной не менее 40 см. При формировании стенки с дымоотводом и вентиляцией необходимо применять белый кирпич. Шов в середине вентиляционного устройства необходимо тщательно разгладить и затереть.

По завершении кладки стены необходимо проверить чистоту канала, для этого в него на шнуре опускается на всю длину шар диаметром порядка 100 мм.

Вернуться к началу

А если без кладки

Рукодельный канал вентиляции в стенах из кирпича выполняется с использованием труб. Но и в данном случае необходимо, чтобы в любой комнате был свой воздуховодный канал. Один из выходов должен быть на высоте 2 метра над основанием (можно и выше) в середине стены снаружи (втягивает уличный воздух). Второй — на крыше (убирает воздух из дома). К нему сводят все каналы. Труба должна возвышаться на метр над крышей. Входные отверстия для решёток находятся под поверхностью потолка, не ниже 10 см. Запираются заслонками, которые регулируют воздушный поток.

Соединять можно вытяжки из сауны-кухни, ванной-туалета. Все 4-ре могут быть соединены на чердаке

Важно, чтобы в соединительных местах были хорошие уплотнители. Сведения «в букет» разрешено делать исключительно в случае, если службы расположены на одной стороне дома

В одноэтажном доме их можно устанавливать в потолке (выходят на крышу через чердачный этаж). На чердаке трубы необходимо утеплить.

Для стояков природной вентиляции трубный диаметр — 125 х 150 мм, принудительной — 100 х 125 мм. Выбор материалов зависит от того, что понравится владельцу и стоимости. Могут быть из полимерных материалов, покрытой цинком стали, асбоцемента, бетона. При установке труб опускают в пространство между стенками и цементируют. Важна герметичность в месте выхода венттрубы на крышу. Чтобы это сделать применяют проходной компонент из резинового материала или силикона. Воздуховодный канал и выход вытяжки соединяются гофротрубой.

Этапы изготовления печной трубы из кирпича:

1) Вам нужно будет запастись инструментами и материалами, которые понадобятся вам при выкладывании печной трубы. Это кирпич, листовое железо, раствор, ёмкость под раствор и мастерок для кладки. Оденьте рукавицы для дополнительной защиты.

2) Далее вам нужно ознакомиться с устройством вашей дымовой трубы. Она состоит из шейки, стояка, оголовка, дымовой задвижки и металлического колпака. Выкладывают кирпичную трубу из кирпичей, которые связаны раствором. Используем асбоцементную плиту для изоляции трубы от конструкций из дерева.

3) Плотно выполняем кирпичную кладку, не оставляйте щелей. Наносим немного раствора на место укладки кирпича (постель), разравниваем, смачиваем кирпич в воде, на торец или сопрягаемое ребро наносим еще немного раствора и ставим кирпич скользящим движением с нажимом в сторону вертикального шва на место. При неудачной укладке кирпич снимается, поправлять постукиванием его ненужно, чистится с постелью, смачивается и повторно укладывается. В противном случае возникают подсосы воздуха, что испортит тягу к печи и поток газов возрастёт. Выявляем и устраняем все имеющиеся неплотности. Швы кладки должны быть 0.5 см горизонтальные и 1 см вертикальные. Через каждые 5-6 рядов кладки, изнутри печную трубу протирают мокрой тряпкой, затирают швы.

4) Квадратным или прямоугольным делаем сечение трубы (поперечное). Форма вашей трубы влияет на уровень сопротивлений в дымоходе (гидравлических). Также это является условием сохранения и создания нужной тяги. Круглая форма сечения также является оптимальной, но создать такую форму с помощью кирпичной кладки очень трудно.

5) Избегаем наклонных дымоходов в процессе изготовления трубы, потому что дополнительное сопротивление воздуха возникает в местах поворота. Но если же никак без поворотов, то их нужно сделать под углом 60 градусов. Также не делайте трубу большого диаметра, так как газы будут быстрее остывать в этой трубе и эффективность отопления будет ниже.

6) Над крышей на толщину единственного кирпича выкладываем стенки дымохода печной трубы, но не стоит забывать о оголовнике и коньковом навесе. Оголовник лучше всего сделать без карниза, ведь ветер должен отлично обдувать его и поэтому такое решение позволит лучше отводить газы. Верхнюю часть печной трубы из кирпича своими руками кладут на песчано-цементном растворе.

Печная труба из кирпича своими руками очень сложный и ответственный момент, поэтому нужно отнестись к этому очень серьезно, а лучше доверить это дело специалистам.

Источник-Построй Дом Сам

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Виды вентиляционных систем

Вентиляция в газобетонном доме имеет свои особенности. Если в строениях из традиционных материалов вентканалы прокладываются только в помещениях с повышенной влажностью воздуха, то здесь их желательно устраивать в каждой комнате.

Вентиляция частного дома может быть естественной, принудительной или смешанной.

Примеры разных схем приведены в таблице.

Теперь подробнее о каждом виде.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

А именно:

Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 100 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

  • Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
  • Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
  • Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

Это могут быть:

Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

Один мощный канальный вентилятор на чердаке, к которому подводится несколько вентканалов.

Технология обустройства вентканала

Как правило, узел вентиляционного канала в кирпичном доме выполняется вертикальным ведением кладки в пару кирпичей. Эта конструкция гарантированно обеспечивает эффективное вентилирование и выполняет свои функции при любых погодных условиях.

Сначала выполняются разметочные работы, позволяющие правильно расположить элемент системы, готовится фанерный шаблон.

Ведение кладки начинается от углового участка стены. Обустройство первого канала выполняется после того, когда уложили полтора – два кирпича. Строго выдерживается расстояние между вентканалами в кирпичной стене, составляющее ширину одного камня.

Вся растворная смесь с внутренней поверхности канального хода обязательно удаляется. Дело в том, что засохший кладочный материал через какое-то время начинает отваливаться и засорять шахту. При строительстве соблюдается увязка – очередной ряд начинается с обязательным смещением, чтобы конструкция получилась прочной.

Если рядом с вентиляцией проходит дымоходная система, выводится сплошная кладка из кирпичного материала.

Рекомендуется тщательно затирать шовные участки, смачивая их водой. Будучи гладкой, такая поверхность препятствует накапливанию сажи на внутренних стенах.

Во избежание засорения вентканала, в процессе проведения кладочных работ окно закладывается газетами или иным скомканным материалом. Постепенно поднимаясь, остается только перекладывать заполнитель, удалив его на последнем ряду.

Непременные правила устройства

Каналы вытяжной вентиляции устраивают при укладывании стен дома, в середине них. Если стенка имеет толщину 38 см — в 1 ряд, если 64 см — в 2 ряда. Классическое сечение — 140х140 мм. Применяется тот же раствор, что и для кладки дома. Разрешается использовать раствор из глины и песка.

Прежде чем сделать канал вентиляции в стене из кирпича, следует иметь в распоряжении полнотелый облицовочный кирпич. Понадобится шаблон, который выполняется собственными руками, Это — доска (длина, ширина, толщина — 2,5 м х 140 мм х 25 мм), в которой выполняют вырезы, подходящие габаритам каналов для вентиляции и их расположению на поверхности стены. Необходимы инвентарные буйки — полые коробки из досок. Их сечение — как у канала, высота должна быть 8-10 кирпичей. Очистка кладки будет выполняться швабровкой, проверка «чистоты» — проверочным шаром на шнуре диаметром 100 мм.

Укладка выполняется вертикально. Должна быть сдвинута в сторону от дверного проема также, как от стыков стен не меньше, чем на 380 мм. Имеющиеся поблизости канал и дымоотводом, изолируют между собой при помощи огнеупорных материалов и делают больше стены канала.

Строительство фундамента

Для выполнения фундамента под кирпичный дымоход можно использовать:

  • бетон с армированием;
  • камень;
  • полнотелый кирпич.

Толщину и размер такого основания нужно просчитать заранее, исходя из размеров кирпичной трубы и ее веса.

Выстраивать фундамент нужно в такой последовательности:

Рассчитать размер фундамента таким образом, чтобы он был шире трубы, как минимум, на 15 см с каждой стороны.
По разметке в землю вбить колышки, по которым будет размещена опалубка.
Далее нужно изготовить опалубку в виде прямоугольника, высота которой должна быть не менее 30 см.
На дно по периметру опалубки нужно уложить гидроизоляционное покрытие.
Следующим шагом устанавливают армирующую сетку из прута сечением 12 мм, установив ее через каждые 20 см

Обратите внимание, что для фундамента с изоляцией хватит защитного слоя на арматуре в 5 см, а если гидроизоляция не предусмотрена – его нужно увеличить до 7 см.
В опалубку заливают бетон марки В15.
Когда раствор полностью застынет, опалубку можно удалить.

Парапетный котёл и дымоход для него

Парапетные котлы являются одной из разновидностей бездымоходной системы отопления. Все они имеют прямоугольную форму и оснащены специальной камерой для сгорания вещества. Для того чтобы обеспечить качественный процесс горения, необходимо будет обустроить систему подачи и вывода воздуха из камеры. Для этого на котле есть несколько отверстий, через которые и осуществляется поток воздушных масс и отвод продуктов горения.

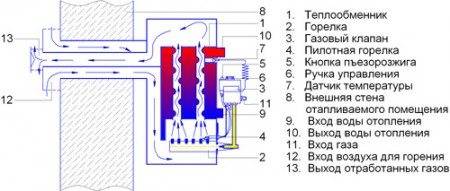

Схема устройства и установки парапетного котла

Таким образом, в помещение не может попасть угарный газ, который вреден для состояния здоровья человека. Для того чтобы продукты сгорания выходили на улицу нормально, в стене строения сооружается своеобразный дымоход (отверстие). Такой тип котла может быть использован в любом строении, даже где ещё при проектировании не предусмотрено сооружение дымохода.

Так как парапетный котёл работает не только от подачи газа, но и от электричества, то все необходимые подключения таких коммуникаций должны осуществляться только специалистами в этой области. Это своеобразные меры безопасности, которые необходимо соблюдать при выборе данного оборудование для отопления помещения.

Особенности дымоходов из кирпича

В частном доме с отопительной котельной системой присутствует дымоход. Он предназначен для вывода продуктов горения топлива наружу. Сейчас существует множество конструкций дымохода. Необходимые инструменты и материалы для монтажа получится найти в строительном магазине. Хоть сейчас появились и новые разновидности дымоходов, но кирпичные конструкции до сих пор пользуются спросом.

Преимущества кирпичных дымоходов:

  • Относительно небольшие расходы на кладку дымовой трубы из кирпича.
  • Многообразие материалов для изготовления.
  • Отличные эксплуатационные характеристики, кирпичные дымоходы способны выдерживать температуру до тысячи градусов по Цельсию.
  • Эстетичная составляющая. Кирпичные дымоходы внешне красивые, они станут отдельным элементом украшения дома. Для их декорирования чаще всего используется керамический материал.
  • Отличная теплопроводность.

Варианты конструкции систем

Вентканалы в частном доме из кирпича могут иметь разное устройство. Выбирают конструкцию с учетом характеристик комнат и одной общей для вытяжки особенности. Вместе с отработанным воздухом выводится и тепло. Чтобы предупредить охлаждение, в вентиляционную систему включат изгиб в виде кирпичной лесенки. Она создает барьер и предупреждает преждевременный отвод нагретого воздуха: задержавшись, воздушный поток успевает частично отдать тепло в комнату.

Выводы из помещения

Такая конструкция используется для обустройства сложной вентиляции. В верхней части постройки все каналы объединяют в общую шахту и выводят через крышу, наподобие дымохода. Ее высота и диаметр зависят от объема помещений и дистанции до конька кровли.

Стеновая труба


Кирпичный дымоход монтируют во внутренних стенах Воздуховод обустраивают прямо во внутренней стене. Монтировать вентканалы, а тем более дымоходные стеновые трубы в наружных стенах допускается только в исключительных случаях. Стена соприкасается с холодным внешним воздухом. При этом отработанный газ, проходя через воздуховод, охлаждается быстрее и не прогревает помещение должным образом. По этой же причине внутри самого дымохода или вентканала быстро образуется конденсат. Это снижает тягу и ускоряет износ, так как на стенках шахты осаждаются кислотные ангидриды. Стеновую трубу в наружной стене нужно дополнительно утеплять.

Дымоходный стояк заканчивается на верхнем перекрытии и превращается в обычную дымовую трубу. Высота дымохода и оголовка вентканала зависит от места выхода.

Коренная труба


Кирпичный дымоход на собственном фундаменте Обустраивается обычно в деревянных постройках. Возводят кирпичный дымоход на собственном фундаменте, причем последний не примыкает к фундаменту здания. Толщина стенок равна половинке кирпича.

Коренную трубу можно подключить к двум очагам. Для этого устанавливают перекидные рукава.

Насадная труба

Сооружается прямо на печи. Специалисты рекомендуют ставить кирпичный дымоход не прямо на шейку печи, а уложив на нее предварительно плиту из железобетона с отверстиями. Это приспособление позволяет в дальнейшем ремонтировать печь, не разбирая дымоход.
