Как подобрать трансформатор тока для электросчетчика по нагрузке

Подключение через трансформаторы: схемы

Преобразователи тока применяются в низковольтных установках с нагрузкой более 100А и мощностью до 0,4КВ. В сеть монтируются только трансформаторы. Силовые участки подключаются через ТТ. Линии напряжения присоединяются непосредственно к приборам учета. Метод получил название «полукосвенный».

В высоковольтных линиях электропередачи с нагрузкой свыше 1000В получил распространение косвенный способ. Совместно с ТТ трудятся трансформаторы напряжения (ТН).

Варианты полукосвенного метода – десятипроводная, семипроводная,совмещенная схемы монтажа. В каждой из технологий есть плюсы и минусы.

В десятипроводной схеме подключения линии тока и напряжения изолированы друг от друга. Раздельный учет тока, напряжения – достоинство метода. При проверках и обслуживании не приходится отключать электроэнергию. Токовые участки заземляются. При нарушениях работы в одной фазе не прекращаются измерения по другим фазам.

Недостаток – большое количество соединительных кроссов:

  • перемычки от каждой из фаз – 3 шт.;
  • нулевой проводник – 1 шт.;
  • линии от преобразователя – 6 шт.

В семипроводном варианте 3 измерительные линии объединяются с нейтралью. Для прокладки понадобятся семь перемычек. Плюсы – легкость монтажа, меньший расход кабельной продукции. Отсутствие учета энергии при сбоях в работе каждой из фаз– минус.

Изредка встречается устаревший способ – с совмещенными линиями. Отключение потребителей при плановых проверках, ошибки в показаниях сделали его использование нецелесообразным.

В схему включения счетчика через трансформаторы тока входят:

  • вводный автомат;
  • ТТ;
  • 3-фазный счетчик;
  • амперметр;
  • вольтметр;
  • клеммный блок (КИП);
  • комплект кабелей;
  • клеммы.

Обязательное наличие испытательных коробок в схемах с ТТ прописано в п. 5. 1. 23 Правил устройства электроустановок (ПУЭ). Задача клеммного устройства – не допустить обесточивания потребителей при:

  • выключении сети в каждой фазе;
  • замене неисправного оборудования;
  • шунтировании;
  • установке образцового прибора учета;
  • тестовых замерах.

Марки счетчиков различаются по конструкции, классу точности, способу монтажа. Универсальный вариант – электронный счетчик Меркурий 230 ART. Прибор включается как непосредственно, так и косвенно. Полезные качества – многотарифный режим, защита от взлома, встроенная память, модем передачи данных. Показатели расхода увеличиваются при нарушении очередности фаз. Срок эксплуатации – 30 лет.

Принципиальная схема подключения трехфазного счетчика через трансформаторы тока.

Контролируемая линия выводится на клеммы Л1, Л2. Контролирующая – на И1, И2. Перемычка К предусмотрена для защиты обмотки от перепадов напряжения. Уровень нагрузки I1 преобразуется до значения I2. N – нейтраль, A – амперметр, W – вольтметр.

Важные нюансы

Схема коммутации указывается в паспорте и на корпусе изделия.Чтобы не возникли сбои в электросети, элементы подбираются с идентичными свойствами:

  1. Приборы прямого включения не применяются в косвенной схеме.
  2. Для преобразователей с вторичным током 5А подходят 5-Амперные аппараты.
  3. В схеме участвуют ТТ с одинаковым К преобразования. Коэффициент рассчитывается в соответствии с параметрами сети.
  4. Трехфазное оборудование опасно для однофазной сети.
  5. Лучше взаимодействуют марки одного производителя.

В главе 1.5 Правил прописаны нормативные требования для правильного выбора преобразователей. Максимальный, в том числе аварийный, показатель нагрузки в контролируемой установке не должен превышать номинальные характеристики трансформатора.

На точность учета влияет направление потока в обмотках трансформаторов.Соблюдать полярность помогает маркировка клемм. В силовой сети приняты обозначения Л1, Л2; в измерительной– И1, И2. Соединение выполняется в строгой последовательности. Исключает путаницу цветная изоляция. Стандартные цвета указываются в ПУЭ. Правильность подключения проверяется гальванометром.

Как опытный дирижер, трансформатор регулирует работу энергосистемы.Подключение через ТТ снижает стоимость строительства. Не понадобится крупногабаритное оборудование. Компактный 5-Амперный приборчик измеряет нагрузку в сотни Ампер! Взаимодействовать с полезным аппаратом могут реле, амперметры, ваттметры. Благодаря трансформаторам соблюдается главное требование – безопасность учета электроэнергии.

Класс точности

При правильном выборе токового трансформаторного устройства у потребителя появляется реальная возможность подключать измерительные и защитные приборы к высоковольтным электрическим линиям. Уровень класса точности – одна из наиважнейших характеристик, указывающих на измерительную погрешность, которая не должна быть выше, чем параметры по нормативным документам.

Класс точности определяется несколькими основными факторами, включая погрешности по току и углу, а также показатели относительной полной погрешности. Первые два понятия всегда характеризуются током намагничивания.

Принцип работы трансформатора тока

В приборах промышленного назначения используется несколько классов точности:

  • 0.1
  • 0.5
  • 1.0
  • 3.0
  • 10Р

В соответствии с действующим на сегодняшний день в нашей стране ГОСТом, класс точности должен быть ориентирован на токовые погрешности, поэтому для показателей в ±40′ предполагается класс 0.5, а для ±80′ – класс 1.0. Следует отметить, что классы 3.0 и 10Р по существующим правилам не нормируются.

Наличие в маркировке буквенного обозначения «S» свидетельствует о классе точности в пределах 0.01-1.2. Класс 10Р используется в защитных цепях, а нормирование осуществляется в соответствии с относительной полной погрешностью не более десяти процентов. Допускается применение приборов с классом точности 1.0, но только если электрический счетчик обладает классом точности в две единицы.

Измерительно-информационная система, представленная устройствами, выполняющими приём, обработку и передачу данных, а также приборами учёта, способна формировать корректные показатели только при высокой точности токовых трансформаторов.

Для учёта в коммерческой сфере уровень класса точности должен составлять 0.5S, а для учёта технического – 1.0S.

Устройство ТТ


Трансформатор тока

Трансформаторы преобразовывают измеряемую величину из большей в меньшую или наоборот. Действуют они с помощью электромагнитной индукции. В основе прибора находится магнитный сердечник, собранный из прямоугольных стальных рамок, а на нём закреплены витки изолированных проводов — обмотки. Входная катушка подключена к источнику и у ТТ представлена всего одним витком. В зависимости от модели трансформатора место первичной обмотки может занимать:

  • намотка на сердечнике;
  • зафиксированная шина с соединительным винтом, которая проходит через корпус;
  • отверстие ступенчатой или прямоугольной формы, чтобы пропустить и закрепить шину при монтаже;
  • круглое окно под жилу кабеля для бесконтактных соединений (бытовые реле со встроенными трансформаторами).


Конструкция ТТ

Отличие измерительных трансформаторов от силовых в том, что ток вторичной цепи остаётся постоянным вне зависимости от сопротивления потребителя — меняется напряжение. У включённого в сеть трансформатора тока нельзя размыкать вторичную обмотку. Она всегда должна быть замкнута на измерительное устройство, при его отсутствии — перемычками накоротко. Если продуцируемый ток исчезнет, напряжение достигнет значения в киловольты. Скачок спровоцирует выход из строя аппаратуры (особенно чувствительны полупроводниковые приборы), повреждение изоляции и возгорание, витковое замыкание, травмирование обслуживающего персонала. В целях безопасности заземление каждой обмотки в одной точке является обязательным.

Расчет трансформатора тока по мощности

Токовый трансформатор ставится на 3 жилы провода, но модели с классом точности 0,5S, где одно кольцо идет на одну фазу, можно подключать к одножильному кабелю. Перед установкой прибора производится его расчет.

Пример расчета на 10 кВ

Модели на 10 кВ подходят для коммерческого учета энергии. Для вычислений можно использовать онлайн-программу – калькулятор. После ввода данных в поля и нажатия кнопки расчета появится нужная информация.

Если программы нет, рассчитать параметры устройства можно самостоятельно. Понадобится перевести трехсекундный ток термической стойкости в односекундный. Для этого используется формула I3с=I1с/1,732.

Сложность применения данного аппарата – минимальный, около 10 А, силовой ток цепи.

https://

Причины для установки токовых трансформаторов

Трансформатор тока РТП-58

Устройство предназначено для трансформации первичного значения тока до безопасного для сети. Трансформаторы также эксплуатируются с целью:

  • разграничения низковольтной учетной аппаратуры и реле, подкинутых на вторичную обмотку, если в сети первичное высокое напряжение;
  • повышения или понижения показателей напряжения;
  • замера состояния электросети и параметров переменного тока;
  • обеспечения безопасности ремонтных и диагностических работ;
  • быстрой активации релейной защиты при коротких замыканиях;
  • учета энергозатрат – с ними обычно совмещен электросчетчик.

Для измерения понадобится подключить ТТ в разрыв провода, а на вторичную отметку подсоединить вольтметр или амперметр, совмещенный с резистором.

Начнем с классификации

Как и любой электроприбор, подобрать трансформатор можно по параметрам и установочным характеристикам:

  • Назначение: измерительный, управляющие и лабораторные. Нас интересует, как подключить измерительный вариант.
  • Номинальное напряжение первичной обмотки, один из основных параметров: до 1000 В или свыше 1000 В.
  • Конструкция первичной обмотки. Одновитковые, многовитковые, стержневые, шинные, катушечные. От конструкции первички зависит способ монтажа.
  • Способ установки: трансформаторы могут встраиваться в электроустановку, накладываться на силовые шины, монтироваться в распределительные шкафы или трансформаторные подстанции. Кроме того, существуют переносные приборы для организации контроля или временного учета электроэнергии.
  • Тип монтажа: в зависимости от выбранного способа установки и подключения, монтаж может быть проходным или опорным. На иллюстрации проходной тип монтажа.
  • Количество ступеней трансформации. При работе с высоким напряжением, может потребоваться каскадное снижение выходных параметров. При этом можно выбирать, куда подключать измерительные (управляющие) приборы: на один или несколько каскадов трансформации.
  • Тип изоляции между обмотками и сердечником. Как и в обычных трансформаторах: сухая (керамика, бакелит, некоторые виды пластмасс) или мокрая (классическая бумажно-маслянная). Современные компактные трансформаторы заливаются компаундом. Параметр учитывается при выборе температурного режима эксплуатации: высокий нагрев или наружная установка при минусовых температурах.

Как подключить электросчетчик через трансформаторы тока?

Схем такого подключения существует несколько. Разберем все эти схемы применительно к трехфазному варианту включения. Для чего нужны электросчетчики? Вообще счетчики нужны для того, чтобы учитывать электрическую энергию, потребленную в трех- и четырехпроводных сетях с частотой тока, равной 50 герц.Счетчики трехфазного типа бывают следующих видов:

  • 3*57.7/100 В;
  • 3*230/400 В.

К источнику электроэнергии такие счетчики необходимо подключать с использованием измерительных трансформаторов тока, рассчитанных на вторичный ток 5 А и трансформаторов напряжения со вторичным напряжением 100 В.

Рассматриваемые тут схемы применимы к любым типам счетчиков (и к аппаратам индукционного типа, и к электронным).

Первое, что необходимо помнить, выполняя подключение, это то, что при подключении необходимо соблюдение полярности подключения обмоток (Л1, Л2 – первичная; И1, И2 – вторичная) у трансформаторов тока. Полярность обмоток трансформаторов напряжения, так же, подлежит обязательной перепроверке. Сами трансформаторы, тоже нужно выбирать правильно.

О принципах подключения с использованием трансформаторов тока

Начнем рассматривать схемы подключения со счетчиков, имеющих полукосвенное включение. Таких схем существует несколько.

Десятипроводная

В этой схеме разделены цепи питания по току и напряжению, что придает немалый плюс из соображения электрической безопасности.

Отрицательная сторона этой схемы – проводов для подключения надо много.

Теперь разберем назначение имеющихся зажимов:

  1. Зажим входного провода для фазы А;
  2. Зажим входного провода измерительной обмотки фазы А;
  3. Зажим выходного провода для фазы А;
  4. Зажим входного провода фазы В;
  5. Зажим входного провода измерительной обмотки фазы В;
  6. Зажим выходного провода для фазы В;
  7. Зажим входного провода для фазы С;
  8. Зажим входного провода измерительной обмотки фазы С;
  9. Зажим выходного провода для фазы С;
  10. Зажим входного нулевого провода;
  11. Зажим нулевого провода.

Контакты трансформаторов тока:

  • Л1 – контакт входа фазной (силовой) линии;
  • Л2 – контакт выхода фазной линии (нагрузки);
  • И1 – контакт входа обмотки измерения;
  • И2 – контакт выхода обмотки измерения.

Вот описание схемы такого подключения.

Токовые трансформаторы подключать нужно в разрыв фазных проводов клеммами Л1 и Л2.

Фаза А подключается к клемме Л1 трансформатора тока ТТ1, туда же подключается клемма 2 счетчика. Клемма 1 подключается к контакту И1 ТТ1.

Контакты И2 трансформаторов тока ТТ1 и ТТ2 нужно соединить вместе, в эту же точку подключают контакты 6 и 10 счетчика, после чего все это требуется соединить с нейтралью.

Контакты Л2 всех ТТ подключаются к нагрузке. Теперь рассмотрим подключение остальных контактов:

  • Контакт 3 счетчика подключаем на И2 ТТ1;
  • Контакт 4 счетчика – И1 ТТ2;
  • Контакт 5 счетчика – вход фазы В и клемма Л1 ТТ2;
  • Контакт 7 счетчика – клемма И1 ТТ3;
  • Контакт 8 счетчика – вход фазы С и клемма Л1 ТТ3;
  • Контакт 9 счетчика – клемма И2 ТТ3.

Подключение токовых трансформаторов по схеме «звезда»

В такой схеме нужно меньшее число проводов, чтобы выполнить подключение. В этой схеме клеммы И2 всех токовых трансформаторов, соединяясь вместе, подключаются к клемме 11 счетчика. Контакты 3, 6, 9 и 10, соединившись вместе, подключаем на нулевой провод. Остальные клеммы подключаем так же, как и в предыдущем варианте.

Схема подключения с применением испытательной клеммной коробки

Существует специальное требование для выполнения подключения электросчетчиков через трансформаторы (ПУЭ, гл1.5, п1.5.23), говорящее о том, что это подключение необходимо выполнять с применением испытательного блока (коробки).

Присутствие такой коробки (блока) дает возможность производить замыкание вторичных обмоток токовых трансформаторов, подключить эталонный (образцовый) счетчик без отключения нагрузки и выполнять смену счетчиков, производя отключение всех цепей в испытательной коробке.

Без внимания оставим только одну схему – семипроводную (иначе называемую схемой, имеющей совмещенные цепи напряжения и тока). Не рассматриваем ее по той причине, что такая схема устарела.

Существенным ее минусом считается то, что у нее имеется связь гальванического типа между входными и выходными цепями, а это является источником немалой опасности для тех, кто будет обслуживать электросчетчики.

Вот мы и рассмотрели все существующие схемы подключения электросчетчиков с применением трансформаторов тока. Какой из них использовать, индивидуальное дело каждого. Единственное, что необходимо учитывать при этом, так это индивидуальные особенности места необходимой установки прибора и не забывать про требования специальных правил ПУЭ.

Правила выбора

При выборе трансформатора его напряжение не должно быть меньшим, чем номинальное напряжение счетчика.

U ном ≥ U уст

Аналогично поступаем при выборе ТТ по току, который должен быть равен или больше максимального тока контролируемой установки. С учетом аварийных режимов работы.

I ном ≥ I макс.уст

В ПУЭ описаны правила и нормативные требования к устройствам коммерческого учета счетчиками, а также уделено не мало внимания трансформаторам тока и нормам расчетных мощностей. Детально ознакомится можно в пункте ПУЭ 1.5.1 (Глава 1.5).

Помимо этого существуют следующие правила выбора трансформатора тока для счетчика:

  1. Длина и сечение проводников от ТТ к узлу учета должны обеспечивать минимальную потерю напряжения (не более 0.25% для класса точности 0.5 и 0.5% для трансформаторов точностью 1.0). Для счетчиков, используемых для технического учета, допускается падение напряжения 1.5% от номинального.
  2. Для систем АИИС КУЭ трансформаторы должны иметь высокий класс точности. Для установки в такие системы используют ТТ класса S 0.5S и 0.2S, позволяя увеличить точность учета при минимальных первичных токах.
  3. Для коммерческого учета нужно выбрать класс точности ТТ не более 0.5. При использовании счетчика точностью 2.0 и для технического учета, допускается применение трансформатора класса 1.0.
  4. Выбор ТТ с завышенной трансформацией допускается, если при максимуме тока нагрузки, ток в трансформаторе не меньше 40% от I ном электросчетчика.
  5. При расчете количества потребленной энергии необходимо учитывать коэффициент преобразования.
  6. Расчет параметров ТТ производится в зависимости от сечения проводника и расчетной мощности.

По таблице ниже, согласно получившимся расчетным параметрам выбираем ближайший ТТ:

При заключении договора с энергоснабжающей организацией, в случае когда для производства учета необходима установка трансформаторов тока, для организации узла учета, выдаются технические условия, в которых указано модель узла учета а также тип ТТ, номинал автоматических выключателей место их установки для конкретной организации. В результате самостоятельные расчеты ТТ производить не нужно.

Напоследок советуем читателям https://samelectrik.ru просмотреть полезное видео по теме:

Надеемся, теперь вам стало понятно, как выбрать трансформаторы тока для счетчиков и какие варианты исполнения ТТ бывают. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

Ключевые параметры измерительных трансформаторов

Принцип работы трансформатора тока

Номинальное напряжение определяет схемы, в которых может работать трансформатор. Есть две большие группы: до 1кВ и выше. В быту распространены преобразователи класса 0,66 кВ.

Коэффициент трансформации – это соотношение между номинальными токами первичной и вторичной обмоток. На входе значения меняются по параметрам электросети: 1, 2, 5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 1600, 2000, 3000, 4000, 5000, 6000. На выходе унифицирован под шкалу средств измерений 1, 2, 5. Маркировка с обозначение выглядит дробью (50/5, 100/5, 200/5 и т д).

Класс точности указывает максимально допустимую погрешность в учете энергии в процентах. В коммерческих целях используются наиболее точные инструменты:

  • 0,2 секунды;
  • 0,5 секунды.

Символ s указывает на то, что можно размещать сообщения в пределах минимального диапазона. Для других моделей это слепое пятно.

В измерительных цепях разного направления:

  • 0,1;
  • 0,2;
  • 0,5;
  • 1;
  • 3.

Релейная защита: 10П.

Если количество обмоток больше одной, класс точности определяется отдельно для каждой. До 1000 В принято последовательно подключать простые трансформаторы тока, а выше 1000 В – дорого, поэтому устанавливается преобразователь с несколькими обмотками. Например, первый может быть по схеме защиты – 10П, второй – 0,5, третий – 0,5 с.

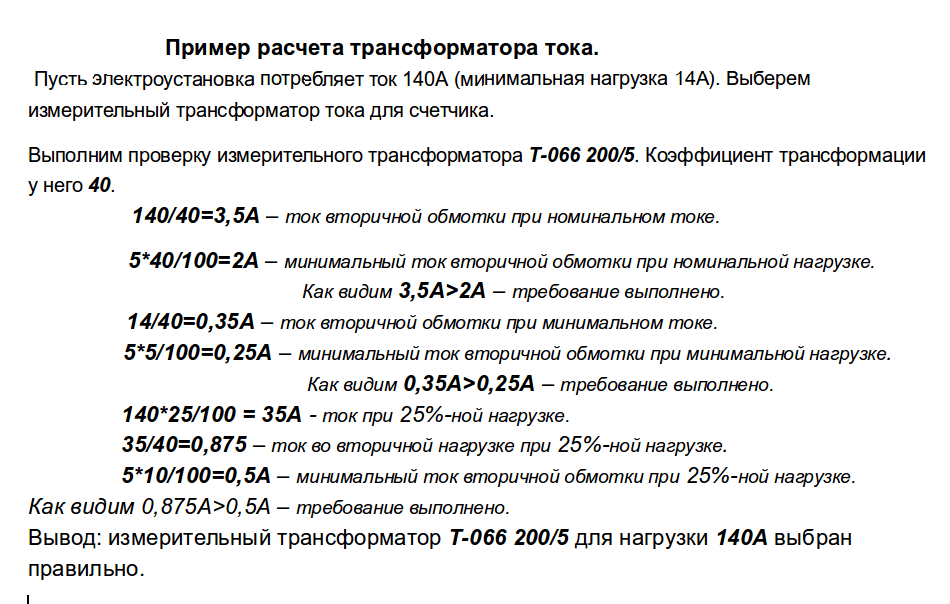

Пример выбора трансформатора тока для установки расчетных счетчиков

Нужно выбрать трансформаторы тока для отходящей линии, питающей трансформатор ТМ-2500/6. Расчетный ток в нормальном режиме составляет – 240,8А, в аварийном режиме, когда трансформатор будет перегружен на 1,2, ток составит – 289А.

Выбираем ТТ с коэффициентом трансформации 300/5.

1. Рассчитываем первичный ток при 25%-ной нагрузке:

2. Рассчитываем вторичный ток при 25%-ной нагрузке:

Как видим, трансформаторы тока выбраны правильно, так как выполняется условие:

I2 > 10%*Iн.счетчика, т. е. 1 > 0,5.

Рекомендую при выборе трансформаторов тока к расчетным счетчикам использовать таблицы II.4 – II.5.

Таблица II.5 Технические данные трансформаторов тока

Таблица II.4 Выбор трансформаторов тока

Максимальная расчетная мощность, кВАНапряжение
380 В10,5 кВ
Нагрузка, АКоэффициент трансформации, АНагрузка, АКоэффициент трансформации, А
101620/5
152330/5
203030/5
253840/5
304650/5
355350/5 (75/5)
406175/5
507775/5 (100/5)
6091100/5
70106100/5 (150/5)
80122150/5
90137150/5
100152150/5610/5
125190200/5
150228300/5
160242300/5910/5
1801010/5 (15/5)
200304300/5
240365400/51315/5
2501415/5
300456600/5
320487600/51920/5
400609600/52330/5
5608531000/53240/5
6309601000/53640/5
75011401500/54350/5
100015201500/55875/5

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

  1. Правильный выбор сечения монтажных проводов.
  2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

  • Л1 – на ввод питающей линии;
  • Л2 – выход на нагрузку;
  • И1 – на ввод счетчика;
  • И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Выбор силового трансформатора по расчетной мощности.

Для выбора используют требования нормативных документов

Таблица №6 — Зависимости коэффициентов допустимой перегрузки масляных трансформаторов для одно, двух и трехтрансформаторных подстанций и коэффициента загрузки в обычном режиме работы

Коэффициент допустимой перегрузки масляного трансформатора, определенный согласно ГОСТ 14209-85Коэффициент загрузки масляного трансформатора в нормальном режиме
двухтрансформаторная подстанциятрехтрансформаторная подстанция
1,00,50,666
1,10,550,735
1,20,60,8
1,30,650,86
1,40,70,93

Производитель электрооборудования, предлагая покупателю трансформатор, предоставляет сведения о разрешенных перегрузках.

По нормам СН 174-75 «Инструкция по проектированию электроснабжения промышленных предприятий» для каждого объекта принимают различные коэффициенты загрузки:

  • Двухтрансформаторная подстанция для нагрузки I категории – 0,65 до 0,7.
  • Подстанция с одним трансформатором с резервированием для нагрузки II категории – от 0,7 до 0,8.
  • Для нагрузки категории II и III с использованием резерва – 0,9-0,95.

Таким образом, можно сделать вывод, что нормальный режим трансформатора – это загруженность на 90 или даже 95%.

Выбор трансформатора по расчетной мощности заключается в сравнении полной мощности объекта (кВА) и интервалами допустимой нагрузки тр-ров для различных типов потребителей в аварийном и нормальном режимах работы. Руководствуются методикой выбора мощности силового трансформатора и нормативными документами.

Заключение

Для предотвращения возгорания рабочим запрещается курение вне специально отведенных мест, манипуляции с открытым огнем при устранении неисправностей аппаратуры и проводки. Все помещения оснащаются огнетушителями и другим противопожарным инвентарем. Работники должны уметь ими пользоваться. Обтирочные материалы хранятся в специальных ящиках, крышки которых плотно закрываются.

Текущий ремонт ТТ проводится раз в 1-2 года. Преобразователь осматривается, чистится, устраняются мелкие повреждения, проверяется работа указателя масла, функциональность систем охлаждения и пожаротушения. Из отстойника удаляется осадок, выпавший из масла, проверяется химический состав. Первый капитальный ремонт проводится через 8 лет после установки ТТ. В дальнейшем руководство ориентируется на техническое состояние преобразователя.

Коэффициент безопасности преобразователя необходимо рассчитать перед покупкой или оформлением заказа на изготовление. При изменениях условий на предприятии во время ремонта показатели можно скорректировать первичной или вторичной отпайкой, но это требует разборки ТТ. Для проведения подобной работы чаще всего привлекаются специалисты.

Соблюдение правил охраны труда и техники безопасности требуется при любом контакте с ТТ. Никакие мероприятия, начиная от осмотра и заканчивая капитальным ремонтом, не должны выполнять работники, которые специально не обучены.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
