Способы установки водостоков
В разделе не будем говорить о том, как правильно установить водостоки. Здесь обозначим ситуации, возникающие при сооружении этой системы. Первая ситуация – монтаж, когда установлены стропила, но не установлена обрешётка.
Это простой, правильный вариант. Кронштейны крепят к стропильным ногам, обычно поверх верхней плоскости, но можно сбоку, снизу, изгибая устройства под требуемый угол. Боковое крепление можно использовать, если толщина стропил не меньше 50 мм, ширина не меньше 150 мм. Нередко установку производят на первый у карниза элемент обрешётки, что тоже считается правильным подходом к сооружению водостока.
Пример крепления кронштейнов к стропильным ногам
Если кровельный материал уже уложен на крышу и закреплён, то способы крепления кронштейнов, следующие:
- На ветровую доску, она же лобовая. Доска набивается по торцам стропильных ног и закрывает собой проём между ними. Её назначение – защита кровли от ветра.
- На нижнюю сторону первого элемента обрешётки.
- На стену. Этот вариант возможен, если свес кровли небольшой. Придётся использовать длинные или универсальные кронштейны. Карниз широкий – на стену предварительно набивают деревянные подставки, а уже к ним крепят крюки. Есть другой вариант: кронштейны крепят к штырям, забитым в стену.
- С креплением к кровельному материалу. Используются специальные зажимы-струбцины, которыми обжимают край кровельного материала. Есть струбцины, для которых надо провести засверливание кровельного покрытия, есть для которых этого делать не нужно.
Принципы выбора
Перед выбором оцинкованных комплектующих для сборки системы водоотведения рекомендуется изучить их особенности, которые помогут избежать многих проблем. Выбор диаметра труб зависимо от площади крыши:
- Площадь 50 м2— 75 мм.
- Площадь 100м2— 90 мм.
- Площадь 150 м2—120 мм.
Преимущества и недостатки
Положительные стороны:
- минимальный шум при попадании осадков на оцинкованные поверхности;
- сохранение натурального оттенка даже при эксплуатации в агрессивных условиях;
- устойчивость к воздействию влаги, перепадам температуры, солнечных лучей и химических элементов;
- долговечность, высокая прочность, износоустойчивость;
- небольшой вес;
- простой монтаж;
- невосприимчивость к воздействию открытого пламени;
- низкая цена.
Серьезных недостатков нет.
Производители и цены
Производители:
- «ЭЛСАН»;
- «МосВодостоки»;
- ELEMENT EKB;
- «Водосток Групп».
Цена за 1 метр трубы диаметром 130 мм — 230 рублей.
Монтаж колена, водосточной трубы, хомутов и слива
Колено необходимо для того, чтобы обогнуть свес кровли. Этот элемент стыкуется сверху с воронкой, а снизу с водосточной трубой. Специалисты рекомендуют монтировать колено непосредственно снизу воронки, так как такое расположение позволяет смонтировать водосточную конструкцию на минимальной дистанции от стены дома. Чем ближе будет установлен водосток к стене постройки, тем проще и удобнее будет закрепить его хомутами. Во время организации водослива, идущего от водоприёмной воронки, используется дополнительное колено, которое направлено вниз.
После того как колена будут установлены, под кровлей монтируется непосредственно водосточная труба. Устройства водостока выполняется следующим образом: труба вставляется в колено и по всей длине фиксируется хомутами. Рекомендуется выполнить заранее расчёт водостока, который крепится к крыше, так как в некоторых случаях одной водосточной трубы недостаточно и приходится использовать две.
Во время фиксации водосточной трубы с помощью хомутов необходимо запомнить, что эти изделия могут иметь отличия. Конструктивные отличия хомутов зависят от материала, к которому они крепятся. Таким образом, хомуты для кирпичных построек будут отличаться от изделий, используемых для дерева. В состав этих фиксаторных изделий входят следующие конструктивные элементы:
- две ноги;
- болты.
Ноги хомутов надеваются на трубу и затягиваются болтами. После монтажа хомутов производится установка слива. Слив — это труба, расположенная под определённым углом (как колено). Использование слива позволяет отвести сточную воду на необходимое расстояние, чтобы она не попадала на стены и фундамент постройки. Расстояние от отмостки до края слива должно быть в пределах 30–40 см. После монтажа водосточной коммуникации желательно промыть её от мусора, который образовался в процессе установки.
Сливные трубы устанавливаются в последнюю очередь и надежно фиксируются к стене
Особенности и преимущества
По прогнозам специалистов, без водостока распад каменных стен из-за попадания воды и образовавшейся плесени наступает на 10 лет раньше обычного, у дерева — на 20. Основа дома, фундамент, разрушается в 2 раза быстрей. Для того чтоб сохранить фасадные панели от губительного влияния природных факторов применяют водосточную систему.
В новых системных водостоках реализованы передовые европейские технологии, оборудование и стандарт качественного сырья. Немецкие технологии позволяют тщательно довести технологический процесс до совершенства.
Пластик выдерживает различные виды нагрузок и все элементы высоко герметичны. Помимо вышеперечисленных качеств, продукция Деке предлагает разумные и доступные цены.
Водосточная система Docke устойчива к влиянию ультрафиолета, не выцветает, сохраняя изначальный цвет. Имеет всю палитру цветов, что позволяет подчеркнуть контуры строения.
Выдержка температурного режима от +50 до -50 гр. Водосток рассчитан на воздействие солей, щелочи и кислот, находящихся в осадках.
Система благодаря небольшому весу (погонный метр 690 г) не оказывает нагрузку на несущие элементы, при монтажной сборке упрощает и ускоряет процесс.
ПРИ КАЧЕСТВЕННОМ МОНТАЖЕ И УХОДЕ ЗА СИСТЕМОЙ, СРОК РАБОТОСПОСОБНОСТИ ВОДОСТОКА МОЖЕТ ПРЕВЫСИТЬ 50 ЛЕТ.
Все элементы системы водостока симметричны, что позволяет применить универсальную сборку. Внутренняя поверхность не дает скапливается листве. Мусор смывается дождевой водой за счет продольных ребер, тем самым снижая вероятность засоров.
Среди других немаловажных достоинств Docke необходимо отметить следующие:
- гарантийный срок 25 лет;
- в отличие от металла, гасит шум падающей воды;
- практичность, долговечность, универсальность;
- легкость обслуживания и простота монтажа;
- прочность и устойчивость к деформациям;
- привлекательный внешний вид;
- возможность установку на различные виды строения;
Конструкции водосточных труб
Главное назначение водосточных систем — сбор дождевой или талой воды с поверхности крыши и удаление ее посредством труб в канализацию, резервуар или другое место. Накопленную жидкость впоследствии можно использовать для хозяйственных нужд, например, для полива или мытья машины.

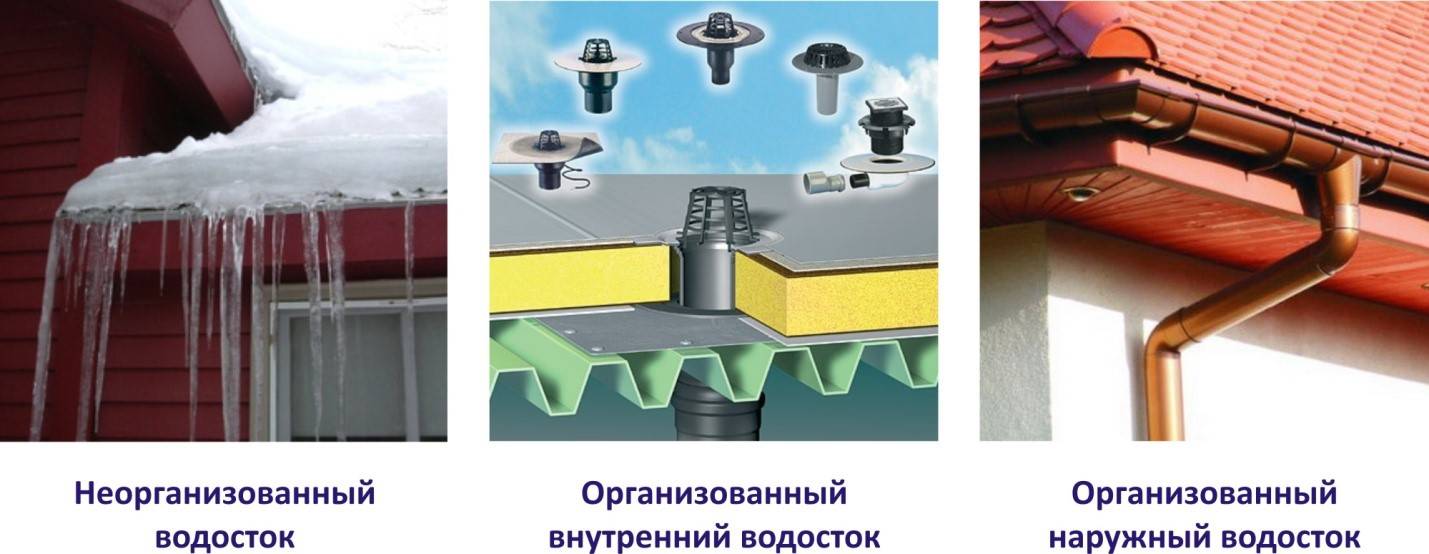

Водостоки, где осадки со скатов стекают на землю произвольно, называют неорганизованными. В отличие от них в организованных системах отвод воды осуществляется водосточными трубами.
СНиП допускают устраивать свободный сток:
- для односкатных крыш небольших размеров;
- в хозяйственных постройках;
- при кровельных свесах большой ширины.
Конструкции могут располагаться внутри или снаружи здания. В многоэтажных домах или строениях с плоской кровлей водоотвод организуют по трубе, проложенной в нежилых помещениях, холлах, коридорах или на лестницах. Чтобы уменьшить громкость звука от падающих капель, канал защищают шумоизоляцией. Водосток подключают к городской ливневой канализации, откуда вода поступает в ближайший водоем.
Внешние системы устраивают в зданиях высотой до 3 этажей. Установку желобов, водосборных воронок и водосточных труб производят за пределами сооружений. Конструкции, закрепленные к наружным стенам, просто обслуживать и ремонтировать.
Виды водостоков
Жидкость из внешних водостоков поступает в бетонные канавки или желоба по периметру зданий. Их закрывают защитными решетками, которые могут играть также декоративную роль.
Пластиковые элементы
Вода, стекающая бурными потоками в трубу из пластика, делает это деликатно и практически бесшумно, чем не могла бы похвастаться водосточная оцинкованная труба. Пластик не поражается коррозией, выглядит вполне современно и прилично. Царапинам и сколам не просто добраться до пластиковой трубы. Также пластиковые водосточные трубы очень легкие, их удобно монтировать и перевозить. Вся система снабжена резиновыми уплотняющими элементами и соединена пластиковыми фиксирующими соединениями. Трубы имеют толстые стенки от 2 до 2.5 мм. Для некоторых моделей существует возможность обогрева труб для лучшего схождения осадков. Гниение не коснется пластиковой трубы, также такие трубы считаются пожаробезопасными. По причине легкости всей системы такие трубы не причиняют кровле вреда своим весом и не деформируют ее. Цена на водосточные трубы из этого материала от 400 рублей за 1 метр. Готовый комплект можно приобрести, заплатив 5000 рублей без стоимости вывоза. Это в разы ниже, нежели на металлические аналоги, которые обойдутся в цену от 700 рублей за метр с сечением 100 мм.
Виды элементов
Детали подразделяют в зависимости от конфигурации и материала. Для изготовления обводных элементов в основном используют:
- стальные сплавы, которые предварительно оцинковывают;
- нержавеющую сталь;
- полимерные материалы, чаще всего ПВХ.
Последний вариант отличает бюджетная стоимость и невосприимчивость к влаге. Однако поливинилхлорид не может похвастаться повышенной прочностью и при грубом монтаже или прямом ударе способен лопнуть.
Отметы из оцинкованной стали более прочны. Они тоже мало весят и просты в установке, но сильно шумят во время непогоды и со временем могут проржаветь, если слой оцинковки повредится.
Существуют комбинированные варианты водоотводных комплексов. К примеру, если основной корпус водостока изготавливается из оцинкованной стали и покрывается полимером. Также комбинируют детали из металла и ПВХ в одной системе. К примеру, воронка из оцинковки может присоединяться с помощью колена к сливной пластиковой трубе.
Обводные детали могут гофрировать. Это придает изделию гибкость – его можно приспособить под любые архитектурные особенности здания. У жестких моделей угол всегда неизменен. Они более прочные и меньше засоряются.
Требования к качеству любого вида колен очень высоки. Соединительные детали наиболее уязвимы из-за наличия швов примыкания. В этих местах система начинает разрушаться.
Назначение изделия
Колено выглядит как коротенькая труба, согнутая под углом в 45, 60 или 90 градусов. У элемента несколько важных функций:
- Вертикальная часть водоотвода фиксируется максимально близко к стене – на расстоянии в 3–5 см. Но воронка для сбора воды отстает от вертикали на большее расстояние. Соединить их можно только с помощью пары колен.
- Здания оснащают карнизами, эркерами, колоннами и другими элементами архитектуры. Сборка прямых водосточных магистралей невозможна. В самых сложных случаях используют до шести колен.
- Коленная деталь помогает организовать слив. Если жидкость из водостока течет прямо, она выливается прямо на отмостку и может повредить стенку и фундаментное основание. Для увеличения расстояния на нижнюю часть сточной трубы ставят обвод нужной длины.
Иногда используют отметы в декоративных целях для создания пропорциональной композиции. Их делают контрастного цвета по сравнению с основной системой.
Логистические характеристики.
| № п/п | Наименование показателей, ед. измерения | Внешний вид | Назначение и геометрические параметры | Вес штуки, кг | Кол-во в упаковке, шт | Вес упаковки брутто, кг | Внешние размеры упаковки (ДхШхВ), мм | Тип упаковки |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба водосточная 3 м | Отвод воды из водосбора в водослив. Длина – 3 м, 2 м, 1 м; Диаметр – 80 мм. | 1,82 | 5 | 9,3 | 3002х240х140 | Полиэтилен | |
| 2 | Труба водосточная 2 м | 1,21 | 5 | 6,2 | 2002х240х140 | |||
| 3 | Труба водосточная 1 м | 0,61 | 5 | 3,2 | 1002х240х140 | |||
| 4 | Желоб водосточный 3 м | Сбор и отвод дождевой воды с поверхности крыши. Длина – 3 м, 2 м; Диаметр – 120,7 мм. | 1,64 | 10 | 16,6 | 3002х130х130 | Полиэтилен | |
| 5 | Желоб водосточный 2 м | 1,1 | 10 | 11,1 | 2002х130х130 | |||
| 6 | Соединитель желобов | Последовательное соединение желобов в единую систему. | 0,08 | 36 | 3,8 | 406х306х226 | Гофрокартон | |
| 7 | Внешний угловой элемент 90° | Устанавливается на внешних углах кровли и предназначен для соединения желобов под углом 90° в целях изменения направления движения воды. | 0,16 | 11 | 2,2 | 406х306х271 | Гофрокартон | |
| 8 | Угловой элемент 90° универсальный | Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом 90° в целях изменения направления движения воды. | 0,18 | 11 | 2,3 | 406х306х291 | Гофрокартон | |
| 9 | Воронка | Соединение желоба и трубы в целях отвода воды на нижележащие уровни. | 0,18 | 12 | 2,6 | 406х306х216 | Гофрокартон | |
| 10 | Наконечник | Отвод воды из водосливной системы на землю. | 0,1 | 22 | 2,5 | 406х306х261 | Гофрокартон | |
| 11 | Колено 45° | Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 45°. | 0,11 | 24 | 2,8 | 406х306х186 | Гофрокартон | |
| 12 | Муфта соединительная | Соединение трубы с воронкой или двух труб. | 0,07 | 90 | 6,3 | 406х306х306 | Гофрокартон | |
| 13 | Заглушка желоба | Устанавливается на торце желобов для обеспечения герметичности системы. | 0,04 | 99 | 5,4 | 406х306х271 | Гофрокартон | |
| 14 | Хомут универсальный | Крепление элементов водосточной системы на фасаде здания. | 0,03 | 180 | 7,6 | 406х306х271 | Гофрокартон | |
| 15 | Крепление регулируемое | Предназначено для крепления желоба на кровлях без лобовой доски. Длина короткой части – 169 мм, длинной части – 280 мм. | 0,1 | 60 | 6,3 | 348х283х193 | Гофрокартон | |
| 16 | Кронштейн желоба | Крепление желоба на кровлях с лобовой доской либо на кровлях без лобовой доски с использованием регулируемого крепления. | 0,04 | 90 | 3,9 | 406х306х261 | Гофрокартон | |
| 17 | Шпилька специальная с гайкой | Крепление универсального хомута к стене здания. Длина – 150 мм. | 0,05 | 100 | 5,0 | 160х105х110 | Гофрокартон | |
| 18 | Кронштейн желоба металлический | Крепление желоба на кровлях без лобовой доски. Длина опорной части – 200 мм. | 0,27 | 40 | 10,9 | 307х272х280 | Гофрокартон |
Служба технической поддержки: 8 800 100 71 45, www.docke.ru.
Способы крепления водостоков своими руками
Этот процесс требует соблюдения технологических особенностей.
Типы кронштейнов для крепления желобов
Чтобы правильно закрепить конструкцию своими руками, нужно определиться с типом и материалом изготовления фиксаторов, а также с местом и способом их установки.
Разновидности кронштейнов такие:
- Длинные. Они применяются для монтажа под кровлю до ее укладки. Прикручиваются крюки к стропилам до настила обрешетки.
- Короткие. Они используются, если крепление желобов будет производиться на лобовой доске или на стене сооружения. Фиксировать такие кронштейны можно как до укладки кровельного материала, так и после нее.
- Универсальные. Такая конструкция может разбираться. Она регулируется по длине, и ее можно монтировать в любое удобное время.
От выбора кронштейнов зависит правильность и прочность крепления водостока.
1 — короткий, 2 — длинный, 3 — универсальный кронштейн для подвеса желобов водосточной системы.
К стропилам или обрешетке
Если монтаж кронштейнов производится еще до укладки профнастила или другого кровельного материала, то требуется фиксация изделий на последней доске обрешетки или стропилах. Тут потребуются крюки на длинных ножках. При необходимости они сгибаются. С этой целью можно применить универсальные кронштейны.
Если кровельный материал мягкий, то достаточно просто приподнять его край. Фиксировать желоба нужно так, чтобы покрытие свисало над ним.
На лобовую доску
Схема крепления кронштейнов водостока к лобовой доске.
Она устанавливается на стропильных ногах (на их торцевых сторонах). Ширина доски бывает разной, от чего зависит тип используемой системы водостока и крепежных элементов.
Для такого варианта требуются длинные кронштейны (если позволяет ширина доски). Еще можно использовать специальные крюки, которые состоят из направляющего профиля и кронштейна-держателя.
Непосредственно к краю кровельного покрытия
Такой способ предполагает крепление водостока вдоль карниза крыши. Он применяется, если на обрешетке лежит жесткий кровельный материал. Для фиксации крюков используются специальные струбцины.
Некоторые типы креплений требуют сверления отверстий в крыше. Если зажимы металлические, то под их лапки необходимо подкладывать резиновые прокладки. Они снизят вероятность повреждения кровли. Кронштейны при этом могут быть изготовлены из пластика или металла.
С дополнительным длинным кронштейном
Они потребуются, если держатели для крепления желобов короткие. Кронштейн имеет Т-образную форму. Его длинная часть фиксируется на стропильной ноге (боковой части), а на короткой монтажной площадке крепится держатель. При помощи таких креплений систему можно устанавливать, даже если кровля уже уложена. При этом риск повреждения материала минимален.
Общие правила установки водосточной системы
Для того, чтобы система водостоков работала эффективно, необходимо соблюдение определенных правил и факторов.
К таким факторам и правилам можно отнести:
- учет годовых показателей осадков для данной местности;
- архитектурные и геометрические особенности здания, кровли, на котором монтируется водосток. Так при расстоянии между крайними точками крыши (свесами) не превышает 10 м, то для организации водостока достаточно установить только 1 трубу. При более значительных расстояниях – потребуется более 1, которые могут быть установлены не только в крайних точках.
- материал, из которого изготовлена кровля и стены фасада;
- учет особенностей материала элементов водостока.
Кроме этого, необходимо спроектировать систему водостока или выполнить чертеж. Это позволит правильно рассчитать материалы для монтажа, а так же выявить особенности водостока на начальном этапе.
Цены и производители
Трубы из оцинкованной стали с полимерным покрытием чаще всего производят те же компании, что занимаются выпуском металлочерепицы – например, Ruukki. Пластиковые водосточные трубы производят компании:
- Nicoll (гибкость полимера, используемого при производстве, позволяет быстро восстанавливать форму после высоких нагрузок).
- RainWay (компания использует технологию коэкструзии, повышающую эксплуатационные характеристики труб).
- Hunter, Bryza и другие.
Важно!
Как правило, компании производят все комплектующие системы. Потому нужно сразу покупать все элементы одной марки для лучшего соединения и привлекательного внешнего вида.
Стоимость зависит от материала, а также от бренда. Например, пластиковая труба Технониколь стоит 300-500 рублей за единицу. А труба Grand Line из того же материала при прочих равных – от 700 рублей за единицу.
Виды водосточных систем для мягкой кровли
А теперь давайте рассмотрим материалы желобов, которые применяются для кровли с мягким покрытием. Чаще всего это желоба из пластика, но вполне подходят также такие варианты, как оцинкованная сталь, алюминий, медь и титан-цинк.
ПВХ желоба еще в заводских условиях покрываются слоем акрила и диоксида титана, что повышает их устойчивость к ультрафиолетовому излучению и химическим элементам дождей. Желоба из этого материала замечательно подходят для крыши из современной гибкой черепицы, т.к. благодаря их особой техники прокрашивания внутри массы, царапины заметны не будут.
Причем тут царапины? Дело в том, что кровля из современной гибкой черепицы производится таким путем: горячие битумные листы посыпаются цветной защитной посыпкой. Именно она довольно легко со временем стирается сходящими снежными массами и ледяными иголками.
Да, именно шершавая кровля славится тем, что обеспечивает отсутствие лавиносходящего снега, но при этом снег нередко захватывает с собой удерживающие мелкие частицы посыпки. Вот эти крошки нередко царапают водосток
Поэтому, если вас важно сохранить его внешний вид и долговечность, выбирайте водосточную систему из материала с качественной, устойчивой к царапинам покраской
Популярны также для крыш из мягких материалов медные желоба. Такие изготавливается из обычного медного листа, без какого-либо покрытия – в нет необходимости. Соединяется они при помощи пайки или фальца. Единственный минус таких желобов состоит в том, что со временем медь окисляется и покрывается патиной, приобретает зеленоватый оттенок. Но в сочетании с современными кровлями из гибкой черепицы такой водосток смотрится необыкновенно!
Вот так выглядит прямоугольный медный водосток:
А это установка полукруглого медного водостока:
Современные металлические элементы водосточной системы покрываются полимерным материалом, которое позволяет им сохранять свой цвет и противостоять повреждениям и коррозии. Плюс таких водосточных систем в том, что их очень легко подобрать под уже имеющийся цвет фасада дома и крыши, т.к. производятся они в самой широкой цветовой гамме. Соединяются такие желоба при помощи замков, специальных скоб и защелок на резиновой прокладке.
Алюминиевые желоба изготавливаются с антикоррозийной защитой, краской и лаком разных оттенков. Соединяется такие жалобы при помощи специальной пасты или силикона. Для крыши из мягкого материала преимущество в том, что такие водосточные элементы легко формируются до нужной формы и подрезаются до нужной длины, без чего не обойтись при обустройстве крыши сложной формы. Почему мы об этом говорим? Дело в том, самые необычные архитектурные решения и сложные по своему устройству крыши покрываются гибкими материалами.
Необычно также выглядят мягкие кровли с водосточной системы из титан-цинка. Это сплав цинка с минеральной добавкой, которая придает ему серебристо-серый цвет, с блеском или без него.
Единственная сложность – это соединение таких желобов, для чего приходится применять специальные паяльные пасты. Но смотрятся водосточной системы из титан-цинка тоже замечательно, не говоря уже об их знаменитом качестве и долговечности. А как сделать водосток на мягкой кровле не из пластика, мы расскажем чуть позже.
Важно отметить, что легко и без проблем обычно соединяются пластиковые трубы, а вот металлические иногда приходится варить:
Монтаж водостоков когда крыша уже покрыта
Бывают ситуации, когда прикрепить водосток нужно уже после того, как крыша дачного или жилого дома закончена.
Причины их таковы:
- последующая установка системы предусмотрена проектом;
- дом куплен в незаконченном виде, и предыдущий хозяин не монтировал конструкцию;
- требуется замена старой системы.
Пример установки водостока на невидимые кронштейны.
Предусмотрены такие варианты монтажа:
- Через кровельный материал (металлочерепица или другой материал просверливается насквозь).
- К лобовой доске. Этот вариант применяется для изделий из пластика, т. к. они легкие и не требуют дополнительного закрепления.
- Фиксация «на костыли». Прикручиваются к стене. Изготовлены данные элементы из дерева или металла.
- Крепление на невидимые кронштейны. Они держат желоб сверху, поэтому их не видно. Фиксируются на обрешетке или стропилах.
- Непосредственно на кровельный материал. Крепления такого типа можно устанавливать на хрупкие гофрированные покрытия, но их стоимость высокая. Применять их разрешается только в том случае, если количество осадков и нагрузка на систему небольшая.
Водосток на даче или в жилом доме не должен решать проблему наличия снега на крыше. Для этого существуют другие системы.
Расчет параметров водосточной трубы
Чтобы сориентироваться в параметрах при выборе конструкции можно воспользоваться таблицей.
| Площадь кровли, кв.м | Водопропускная способность, л/с | Диаметр трубы, мм |
| 40 | 1,2 | 60 |
| 60 | 1,8 | 70 |
| 86 | 2,6 | 80 |
| 156 | 4,7 | 100 |
| 253 | 7,6 | 120 |
| 283 | 8,5 | 125 |
| 459 | 13,8 | 150 |
При площади кровли до 70 кв.м, целесообразно желоб шириной 90 мм, 70-140 кв.м – шириной 130 мм.
Есть факторы, которые могут дополнительно повлиять на выбор параметров «водосточки». Играют роль угол наклона кровельных скатов, их форма, некоторые другие архитектурные особенности. Количество осадков, выпадающих за год, поможет определить ориентировочную водопропускную способность системы.
Как собрать и установить водосточную систему
Монтажные работы по сооружению ПВХ водостоков проводятся в строгой последовательности отдельных операций.
Краткий перечень проводимых при этом операций выглядит следующим образом:
Составление проекта. Разрабатывается простая схема, в которой учитываются оптимальные параметры и количество основных составляющих элементов водосточной системы
Также важно учитывать крепежные комплектующие.
Проведение сборки и монтажа водоприемника. Он состоит из желоба и воронки, предназначенной для приема атмосферных осадков
Водоприемная часть собирает их с кровли, направляя по водосточным стоякам.
Проведение сборки и установки водосточной системы. В ее состав входят водосточные стояки, задачей которых является направлять водные потоки в нужную часть отмостки или внутрь ливневой канализации.
Обустройство водостоков всегда начинается сверху, с движением вниз. Это подразумевает первоочередную сборку и установку водоприемной части, к которым впоследствии присоединяют стояки водостоков
По ходу работы важно наблюдать строгую последовательность этапов монтажа. Причина такой щепетильности кроется в технологической специфике системы и технических особенностях материала изготовления.
Виды водосточных систем
Современные системы водостоков для частного дома или бани можно классифицировать по следующим признакам: сечению, способу производства и материалу.
Водостоки бывают заводские и самодельные:
- Заводские модели производятся с соблюдением установленных параметров, стандартов и требований, которые предъявляются к конструкциям подобного типа. Кроме того, существует возможность выполнить сборку готовой системы из конструктивных элементов различных производителей.
- Самодельные модели можно изготовить собственноручно из доступных материалов по индивидуальным схемам. Помимо доступности изготовления, такие системы отличаются дешевизной и простотой монтажа. К существенным недостаткам можно отнести сложность стыковки самодельных и заводских элементов в том случае, если необходимо заменить изношенную деталь новой.
Основные элементы водосточных систем могут иметь различную форму сечения:
- Прямоугольную.
- Круглую.
- Квадратную.
Сечение определяет эффективность эксплуатации системы в определенных климатических условиях. Круглые формы стоков являются классическими, поэтому подходят для эксплуатации во всех регионах с различным уровнем влажности и количеством осадков.
Пластиковые водостоки
Для изготовления пластикового водостока используются прочные и надежные полимерные материалы, устойчивые к негативному воздействию атмосферных осадков, химических веществ, коррозии, ультрафиолетовому излучению и гниению.
Применение современных технологий позволяет создавать долговечные водостоки различных конфигураций и форм.
Основное отличие пластиковых систем от металлических заключается в наличии продольных направляющих на внутренней поверхности элементов. Они обеспечивают дополнительную жесткость конструкции и быстрый отвод стоков. Поперечные направляющие с наружной стороны способствуют повышению прочности и износостойкости каждого элемента системы.
По способу монтажа система бывает клеевой (фиксация при помощи специального клеевого состава) и бесклеевой (установка на уплотнители).
К основным преимуществам пластикового водостока относятся:
- Стойкость к ультрафиолетовому излучению, выгоранию и коррозии.
- Высокая прочность и износостойкость.
- Небольшой вес конструктивных элементов.
- Широкий диапазон рабочих температур: от –38 до +65 градусов.
- Простой и быстрый монтаж.
- Широкая цветовая гамма и разнообразие форм.
- Доступное техническое обслуживание и уход.
- Небольшая стоимость готовой системы.
Среди недостатков водоотвода можно выделить следующие моменты:
- Восприимчивость к механическим повреждениям и предельным нагрузкам. Подобная система рассчитана только на малоэтажные строения.
- Низкая ремонтная пригодность. Разрушенные или деформированные элементы не подлежат ремонту, поэтому требуют полной замены.
- Бесклеевой вариант системы требует своевременной замены изношенных уплотнителей, что влечет за собой полный демонтаж и повторную сборку всей конструкции стока.
- Склонность к существенному линейному расширению.
Металлические водостоки
Современные металлические водоотводные системы изготавливаются из оцинкованной стали (с полимерным покрытием и без), медного, титан-цинкового и алюминиевого сплава. Различия заключаются в стоимости материалов и комплектующих, а также сроке их службы.
Подобные системы обладают рядом существенных преимуществ:
- Высокая прочность и надежность.
- Стойкость к предельным механическим, ветровым и снеговым нагрузкам, а также негативному воздействию других внешних факторов.
- Высокая пожарная безопасность.
- Широкий диапазон температур: от –58 до +125 градусов.
- Стандартность размеров и конфигураций.
К основным недостаткам металлических водоотводов можно отнести:
- Существенную массу конструктивных элементов.
- Сложность проведения монтажных работ.
- Незначительную цветовую гамму.
- Восприимчивость к появлению коррозии на поврежденной поверхности (исключение составляют медные и титан-цинковые системы).
- Стандартную комплектацию конструкции, которая не подходит для монтажа на кровле с прямыми углами (90 градусов).
- Высокую стоимость материалов и комплектующих для изготовления системы.
Конструктивные элементы водосточных систем
Водосточные конструкции включают в себя несколько конструктивных элементов, каждый из которых выполняет свои функции. Непосредственно под скатом крыши монтируются специальные желоба, которые фиксируются на кронштейны. Монтаж водосточной коммуникации выполняется по всему периметру кровли, поэтому во время установки не обойтись без уголков. Уголки встречаются двух типов: внутренние и наружные.
Водосточная система состоит из желобов и сточных труб, которые могут быть разной формы
Стыковка вышеперечисленных конструктивных деталей должна производиться герметично, чтобы обеспечить хороший отвод атмосферных осадков с кровли в канализационную систему. Для обеспечения необходимых герметизационных показателей между отдельными элементами водосточной коммуникации используют резиновые уплотнители. Однако многие хозяева не пользуются резиновыми уплотнителями и монтируют желоба внахлёст. В таком случае специалисты рекомендуют монтировать желоба так, чтобы дистанция между ними не превышала 30 см.
Для отвода сточных вод желоба подвергаются перфорации. После выполнения отверстий, в них вставляются специальные воронки, которые стыкуются с трубами, расположенными в вертикальной плоскости. Такие трубы крепятся непосредственно к стенам дома посредством хомутов. В случае, если свес кровли имеет большие размеры, придётся выполнять водоотводную трубу изогнутой. Для этого существуют специальные конструктивные элементы — колена. Расчёты водостоков для крыши выполняются перед монтажом.
Устройство водостоков, удаляющих воду с крыши, выполняется довольно просто, так как вся система собирается по типу конструктора. Она может иметь любую конфигурация в зависимости от вкуса хозяев дома и особенностей монтажа.
