Что такое водосточная лестница и где она применяется

Возможные неисправности

При выявлении малейших поломок пользоваться оборудованием запрещено. Тем не менее, в работе нередко возникают трудности:

  • Установка не складывается или не раскладывается. Причина поломки – заедание каната на стыке блоков. Чтобы решить проблему, необходимо достать канат и правильно уложить его в обойму, а также настроить расстояние между обоймой и блоком.
  • Перекос и сопротивление при складывании и раскладывании ВЛ. Возникает из-за несоблюдения расстояния между упорами передних стоек или задними упорами и стойкой. В этом случае необходимо отрегулировать зазоры.
  • Не работает фиксатор. Причина – поломка стопора. В этом случае меняют крюки и пружины.

Это интересно: Ручной пожарный ствол TFT G — Force

Материал изготовления

Вынесенный в заголовок раздела признак используется для классификации систем водоотвода наиболее часто. Это объясняется тем, что именно материал изготовления определяет ключевые характеристики водостоков. К ним относятся долговечность, стоимость, надежность и т.д.

В зависимости от материала изготовления различают следующие виды водосточных систем:

  • стальные. Один из самых популярных вариантов. Для защиты поверхности металла используется оцинкованное или полимерное покрытие. Плюсы – разумная цена, разнообразие, доступность;
  • медные. Практичный и надежный в эксплуатации вариант водосточной системы. Отличается длительным сроком эксплуатации. Недостатки – большая масса и высокая стоимость;
  • алюминиевые. Сочетают отменные эксплуатационные свойства со сложностью монтажа. В качестве бонуса – стильный внешний вид и небольшой вес. Из недостатков выделяется низкая восприимчивость к температурным перепадам;
  • пластиковые. Популярный в последние годы тип водостока. Его главными достоинствами выступают: малая масса, стойкость к коррозии, удобство монтажа, сохранение первоначального внешнего вида. В числе недостатков – относительно невысокая прочность и хрупкость материала.

Испытания пожарных лестниц

Убедиться в том, что лестница соответствует установленным нормам, помогают специальные испытания. Их необходимо проводить раз в 5 лет. Раз в год осуществляется визуальный осмотр в ходе которого проверяется физическое состояние лестницы с составлением акта по результатам проверки . При обнаружении отклонений контролируемых параметров от ГОСТ Р 53254 необходимо сразу же их устранить.

При проведении испытаний контролируют следующие параметры:

  • Проверка основных размеров
  • Проверка предельных отклонений размеров и форм
  • Визуальная проверка целостности конструкций и их креплений
  • Проверка качества сварных швов
  • Проверка качества защитных покрытий
  • Проверка требований к размещению лестниц
  • Испытания ступени лестницы на прочность
  • Испытания балок крепления лестницы на прочность
  • Испытания площадок и маршей лестниц на прочность
  • Испытания ограждений лестниц на прочность
  • Испытания ограждений кровли зданий на прочность

Испытания и ежегодное обследование должны проводить организации, имеющие обученный персонал, аттестованное испытательное оборудование и измерительный инструмент с результатами его поверок.

При проведении статических испытаний на прочность конструкции минимальная нагрузка  на ступени в 180 кгс прикладывается вертикально к середине ступеньки, на ограждение горизонтальной нагрузкой в 54 кгс в точках, расположенных на расстоянии не более 1,5 м друг от друга по всей высоте лестницы, нагрузка на лестничный марш и площадку рассчитывается по формуле 2 и 3 ГОСТ Р 53254.

При испытаниях проверяют каждую 5-ую ступеньку, все марши, площадки и ограждения.

Испытание успешно пройдено, если все параметры пожарной лестницы соответствуют  ГОСТ Р 53254.

Еще одно важное условие – это качественное освещение при проведении испытаний. Испытания должны проводится в дневное время

Все пролеты должны быть хорошо видны.

Для обеспечения безопасности рекомендуем приобретать полностью сертифицированную продукцию, большой выбор лестниц представлен на сайте завода ДИРС. («реклама»)

Примечание: необходимо разделять понятия эвакуационных и пожарных лестниц.

  • Эвакуационные лестницы — это лестницы, предназначенные для эвакуации людей из зданий и сооружений при пожаре
  • Пожарные лестницы — это лестницы предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ

Ознакомится с требованиями предъявляемым к эвакуационным лестницам.

Требования к канализационной и водосточной лестнице

Чтобы обслуживать канализационную систему внутри колодца, можно использовать несколько вариантов спуска в шахту: вмонтированный и переносной. Скобы из металла могут с течением времени изнашиваться и окисляться, соответственно, этот вариант не самый лучший. Если все-таки предпочтение отдается скобам, то лучше провести окрашивание составом с антикоррозийной основой.

Лестница для колодца может быть вмонтированной или переносной

В бетонные конструкции можно устанавливать ступени, для изготовления которых используются:

  • Металлические скобы;
  • Дерево;
  • Плотный канат.

Лестница из дерева прослужит намного дольше, однако и у нее есть свои недостатки. Применение такой конструкции допустимо только при условии, что шахта неглубокая. В противном случае применение веревочной лестницы с деревянными перекладинами будет невозможно.

Среди преимуществ можно отметить ряд критериев. Мобильность, так как вес небольшой, соответственно, переносить и хранить лестницу можно 1 человеку без посторонней помощи. Доступная стоимость — для конструирования можно использовать старый канат и деревянные доски, но главное, чтобы они выдержали вес хозяина. В качестве материала может быть использовано хлопчатобумажное, нейлоновое или полиэстеровое волокно. Есть возможность регулирования длины, в частности можно самостоятельно подобрать определенный параметр. Веревочная лестница может использоваться не только в канализации, но и для других целей. Такие изделия можно использовать для колодца самых различных габаритов.

Определение и назначение водосточных лестниц

Лестница канализационная КЛ-1

Монтаж систем канализации и водоснабжения в крупных городах – сложный и трудоемкий объект, требующий периодического профилактического обслуживания и постоянного ремонта. Часто случаются аварии, которые можно устранить, если есть доступ к подземным коммуникациям. Это обеспечивается смотровыми колодцами, образованными железобетонными кольцами. Они оснащены люками и специальными «транспортными» системами – водными трапами.

Это надежные конструкции, предназначенные для спуска и подъема людей на службе ЖКХ. Лестница должна выдерживать вес крупного человека, держащего ремонтный инструмент. На таких устройствах часто в коллекторы уходит тяжелая техника: кабели, диагностика, сварочные аппараты. Описаны три различных типа структур:

  • дренаж;
  • тепловая сеть.
  • канализация;

Все три разновидности имеют одинаковые детали – два параллельных колышка, скрепленных поперечными колышками. Но у каждой модели есть и свои технические характеристики.

Водосточные лестницы

Лестница для желобов ВЛ-2

Они состоят из металлического стержня. Верхняя часть двух реек сложена в виде крючка. Они обеспечивают крепление к ямному кольцу. Эти изделия обозначаются буквами «VL» или «L» и предназначены для установки в дренажных, дренажных или водозаборных колодцах.

Для обеспечения безопасного спуска описанные системы должны быть установлены на стенке карьера и иметь необходимую длину. Допускается возможность удлинения, но в нормативных документах допускается увеличение длины не более чем на 50% от исходного размера. Все более длинные пролеты необходимо прикрепить к стене колодца.

Канализационные лестницы

Вместо двух у них три направляющих. Такая конструктивная особенность позволяет максимально приблизить оборудование к стенкам пусковой шахты и обеспечить максимальную безопасность спускающемуся человеку, на плечах которого находится тяжелая ремонтная техника. Риск падения минимален. Это также достигается за счет особого расположения поперечин. Для маркировки используется обозначение «КЛ». Изделие необходимо крепить не только к стене, но и к горловине люка.

Теплосетевые лестницы

Шкала тепловых сетей LTS

Простая конструкция не предусматривает наличия крепежа, поэтому такие изделия просто устанавливают в колодцы перед спуском, а после подъема снимают. Они относятся к классу переносной техники, входящей в состав ремонтной техники. Нагревательные лестницы не предназначены для подъема и опускания тяжелого оборудования. Продукция маркируется буквами «LTS-1» или «L-16».

Разрешены к применению и стационарные установки («Л-15»), дополнительно оборудованные поручнями. Допустимая высота такой конструкции – четыре метра. У трапа для люка направляющие выполнены с металлическим уголком, а ступени – с гладкой арматурой.

Что изменилось

Как мы уже знаем из сравнительных анализов других Правил по охране труда, работодателям предоставили возможность вести электронный документооборот в области охраны труда и использовать электронную цифровую подпись для сотрудников.

Кроме того, работодателям предоставили возможность использовать дистанционный контроль и вести аудио, фото и/или видео фиксацию производственных процессов на рабочих местах.

Из новых Правил по максимуму убрали ссылки на другие нормативно-правовые акты во избежание дублирования, противоречия и утраты информации при пересмотре документов или их отмены.

В новой версии Правил отсутствует пункт про разделение работ на высоте на работы с применением и без применения средств подмащивания.

На переносных лестницах и стремянках теперь работать можно, но с соблюдением системы обеспечения безопасности работ на высоте, типа дополнительных креплений сотрудников к анкерным линиям.

Назначение и классификация

Водосток – это система конструктивных элементов, которые монтируются в разных частях здания и используются для водоотвода с целью защиты кровли, стен и фундамента постройки от намокания. Необходимость в такой защите не вызывает сомнений, так как негативное воздействие влаги на большую часть строительных материалов хорошо известно.

Для классификации систем водостока используют различные признаки, главным из которых выступают два. Первый – это материал изготовления, а второй – способ организации водоотвода. Каждый из них целесообразно рассмотреть подробнее.

Из какого материала должна быть выполнена водосточная система?

Современный рынок строительных материалов предлагает потребителю металлические и пластиковые конструкции водостоков. На данный момент компания “ТехноНИКОЛЬ” также предлагает два вида водосточных систем – пластиковую и металлическую.

Металлическая водосточная система долгое время считалась непрактичной из-за склонности к коррозии, но развитие технологий решило эту проблему. Элементы современных металлических водосточных систем, изготавливаемых компанией “ТехноНИКОЛЬ”, представляют собой многослойную конструкцию, где стальной “сердечник” запаян сразу в несколько защитных слоев: оцинковка, затем конверсионное покрытие, слой грунтовки и полиуретановый наружный слой, выполняющий защитную и декоративную функцию. Такое решение позволяет давать гарантию 25 лет на отсутствие сквозной коррозии и 7 лет – на сохранение цвета и внешнего вида системы. Полиуретан, используемый при производстве водостоков, обладает высокой устойчивостью к УФ-излучению и не выцветает под действием солнечных лучей, а его пластичность и свойства нижележащих слоев обеспечивают устойчивость к перепадам температур: защитное покрытие не трескается и не отслаивается. Дополнительное преимущество стального водостока в подобном “кожухе” – способность частично поглощать звук. Это устраняет еще один всем известный недостаток металлических водосточных систем – характерный шум при стекании воды.

Структура металлического водостока Технониколь

Пластиковый водосток изготавливается из ПВХ (поливинилхлорида) – современного полимера, который широко применяется для производства отделочных материалов (например, сайдинга), садовой мебели и многих других предметов, предназначенных для использования на открытом воздухе. Этот материал отлично выдерживает ультрафиолет, не подвержен фотостарению и долго сохраняет яркость цвета за счет сквозного прокрашивания. ПВХ выдерживает температуры от -30°С до +50°С, имеет очень малые показатели температурного расширения. Преимущество пластиковой водосточной системы – очень малый вес: она подходит для легких конструкций стен и кровли с небольшой несущей способностью. По долговечности водосток из ПВХ несколько уступает металлическому и хуже переносит экстремально низкие температуры.

Компоненты пластиковой водосточной системы Технониколь

Номенклатура стальных стремянок для канализационных колодцев

  • ширина 500 мм
  • С1-00 (длина лестницы A = 0,6 м)
  • С1-01 (A = 0,9 м)
  • С1-02 (A = 1,2 м)
  • С1-03 (A = 1,5 м)
  • С1-04 (A = 1,8 м)
  • С1-05 (A = 2,1 м)
  • С1-06 (A = 2,4 м)
  • С1-07 (A = 2,7 м)
  • С1-08 (A = 3,0 м)
  • С1-09 (A = 3,3 м)
  • С1-10 (A = 3,6 м)
  • С1-11 (A = 3,9 м)
  • С1-12 (A = 4,2 м)

Мы изготавливаем следующие типовые металлоизделия:

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:

  • Стальные лестничные марши типа ЛГФ со сплошными рифлеными ступенями
  • Стальные площадки типа ПГФ со сплошным рифленым настилом
  • Стальные лестничные марши типа ЛГВ с решетчатыми ступенями из просечки
  • Стальные площадки типа ПГВ с решетчатым настилом из просечки
  • Стальные лестничные ограждения типа ОЛГ
  • Стальные ограждения площадок типа ОПБГ и ОПТГ
  • Стальные стремянки типа СГ вертикальных лестниц
  • Стальные ограждения типа ОСГ вертикальных лестниц

Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:

  • Стальные лестничные марши типа МЛГФ со сплошными рифлеными ступенями
  • Стальные площадки типа ПМГФ со сплошным рифленым настилом
  • Стальные лестничные марши типа МЛГВ с решетчатыми ступенями из просечки
  • Стальные площадки типа ПМГВ с решетчатым настилом из просечки
  • Стальные лестничные ограждения типа ОГл(п)МЛГЭб
  • Стальные ограждения площадок типа ОГПМГЭб
  • Стальные стремянки типа СГ вертикальных лестниц
  • Стальные ограждения типа ОГС вертикальных лестниц

Стальные лестницы-стремянки для колодцев по:

  • серии 3.902-8
  • серии 3.903 КЛ-13 (колодцы камер тепловых сетей)
  • ТПР 901-09-11.84 (водопроводные лестницы)
  • ТПР 902-09-22.84 (канализационные лестницы)
  • ТМП 902-09-46.88 (колодцы дождевой (ливневой) канализации)
  • Аналогичная продукция
  • Лестницы-стремянки для водопроводных колодцев по ТПР 901-09-11.84
  • лестницы-стремянки для колодцев ливневой канализации по ТМП 902-09-46.88
  • лестницы-стремянки для колодцев по серии 3.902-8
  • Сотрудничая с такими известными транспортно-экспедиционными компаниями, как «Байкал-Сервис», «Грузовозофф», «Деловые линии», «ЖелДорЭкспедиция», «КИТ», «Первая экспедиционная компания», «РАТЭК», «ФАСТранс», «Экспресс-Авто», «Энергия», компания ГРАН-Строй досталяет стальные канализационные лестницы-стремянки из Перми по многим городам России и Казахстана: в
  • Абакан
  • Абинск
  • Адлер
  • Адыгейск
  • Актау
  • Актобе
  • Алматы
  • Альметьевск
  • Анапу
  • Армавир
  • Архангельск
  • Астану
  • Астрахань
  • Атырау
  • Ачинск
  • Балаково
  • Барнаул
  • Белгород
  • Белогорск
  • Березники
  • Бийск
  • Биробиджан
  • Благовещенск
  • Братск
  • Брянск
  • Буденновск
  • Бузулук
  • Великий Новгород
  • Владивосток
  • Владимир
  • Волгоград
  • Волжский
  • Вологду
  • Воронеж
  • Геленджик
  • Георгиевск
  • Горячий ключ
  • Глазов
  • Губкин
  • Джубгу
  • Екатеринбург
  • Ессентуки
  • Жанаозен
  • Железноводск
  • Иваново
  • Ижевск
  • Иркутск
  • Йошкар-Олу
  • Ишим
  • Казань
  • Калининград
  • Калугу
  • Караганду
  • Кемерово
  • Киров
  • Кисловодск
  • Когалым
  • Кокшетау
  • Комсомольск-на-Амуре
  • Костанай
  • Кострому
  • Краснодар
  • Красноярск
  • Кропоткин
  • Крымск
  • Курган
  • Курганинск
  • Курск
  • Кызылорду
  • Лазаревское
  • Лермонтов
  • Липецк
  • Магадан
  • Магнитогорск
  • Майкоп
  • Махачкалу
  • Междуреченский
  • Миасс
  • Минеральные Воды
  • Москву
  • Мурманск
  • Набережные Челны
  • Надым
  • Нальчик
  • Находку
  • Невинномысск
  • Нерюнгри
  • Нефтекамск
  • Нефтеюганск
  • Нижневартовск
  • Нижний Новгород
  • Нижний Тагил
  • Новокубанск
  • Новокузнецк
  • Новороссийск
  • Новосибирск
  • Новый Уренгой
  • Ноябрьск
  • Нягань
  • Октябрьский
  • Омск
  • Орел
  • Оренбург
  • Орск
  • Павлодар
  • Пензу
  • Петрозаводск
  • Петропавловск
  • Петропавловск-Камчатский
  • Приобье
  • Псков
  • Пятигорск
  • Ростов-на-Дону
  • Рубцовск
  • Рудный
  • Рязань
  • Самару
  • Санкт-Петербург
  • Саранск
  • Сарапул
  • Саратов
  • Северскую
  • Северодвинск
  • Семей
  • Серов
  • Смоленск
  • Соликамск
  • Сочи
  • Ставрополь
  • Старый Оскол
  • Стерлитамак
  • Сургут
  • Сыктывкар
  • Таганрог
  • Талдыкорган
  • Тамбов
  • Тараз
  • Тверь
  • Темиртау
  • Тобольск
  • Тольятти
  • Томск
  • Тулу
  • Туркестан
  • Тюмень
  • Улан-Удэ
  • Ульяновск
  • Урай
  • Уральск
  • Усть-Илимск
  • Усть-Каменогорск
  • Усть-Лабинск
  • Уфу
  • Хабаровск
  • Ханты-Мансийск
  • Чайковский
  • Чебоксары
  • Челябинск
  • Череповец
  • Читу
  • Чусовой
  • Шадринск
  • Шымкент
  • Экибастуз
  • Энгельс
  • Югорск
  • Южно-Сахалинск
  • Южноуральск
  • Якутск
  • Ярославль и др

Расчет площади крыши

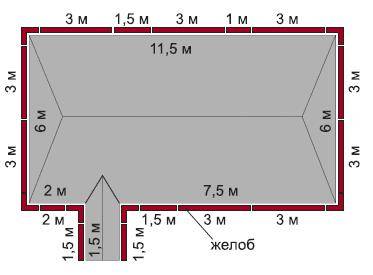

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.

Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Классификация водоотводных воронок

Только тщательный расчет и анализ помогут правильно подобрать приемные воронки для внутреннего водостока. Эти системы бывают двух видов: плоские и колпаковые.

Плоские воронки. По СНиП устанавливаются на абсолютно ровные крыши. Часто такая кровля покрывается асфальтом или выкладывается керамической плиткой. Для возможности схода осадков с плоской крыши необходим хотя бы минимальный уклон – от 1%. Уклон делают в сторону воронки, а сама воронка располагается не ближе, чем в одном метре от края стены (нормы СНиП).

Колпаковые воронки. Почти всегда изготовлены из чугуна. Устанавливают их на скатные крыши с уклоном больше 1,5%. Такие системы имеют фильтр (предполагают нормы СНиП), поэтому риск засорения водостока существенно снижается.

Колпаковая воронка состоит из четырех частей:

  1. Крышка, являющаяся видимой частью водостока, устанавливается на кровлю.
  2. Корпус, устанавливающийся заподлицо в толщу перекрытия.
  3. Приемная решетка в форме цилиндра с отверстиями, упрочненная ребрами жесткости.
  4. Фильтрующий элемент.

Монтаж воронок

На следующем этапе выполняют монтаж воронок.

  • С этой целью в жёлобе необходимо проделать отверстие с помощью ножовки.
  • На металлических желобах необходимо подогнуть края отверстий.
  • Воронка располагается под желобом так, чтобы её передний фальц закрепился за кромку жёлоба.
  • Фиксаторы воронки загибают за заднюю кромку жёлоба.

Если используются пластиковые трубы, то для крепления воронки к жёлобу используется специальный клей. Затем, выполняется установка заглушек с использованием резиновых уплотнителей. Усаживают заглушки при помощи киянки. Для окончательной фиксации заглушки загибают фиксаторы за заднюю часть жёлоба.

Правила устройства внутренней водосточной системы

Внутренний водоотвод, предназначенный для плоских крыш, может быть использован в любой точке мира. Чаще всего такой способ устранения осадков можно встретить на высотных домах, где отвести воду по-другому попросту не получается.

В состав внутренней водосточной системы входят следующие компоненты:

  • Водоприемная воронка
  • Стояки
  • Отводящая труба
  • Выпуск

Любая качественная система должна выполнять свои прямые обязанности круглый год, независимо от температуры. Для этого в зоне приема осадков укладываются специальные отопительные кабеля, которые топят снег и наледь, превращая ее в жидкое состояние. Помимо этого, данные элементы не позволят осадкам находится на поверхности длительное время, поэтому продолжительность эксплуатации кровельного полотна возрастает.

Чтобы провести качественный монтаж внутренней водосточной системы я советую придерживаться следующих правил:

  • Кровельная плоскость должна быть разделена на конкретные участки. Это позволит максимально эффективно производить сбор воды в каждой из зон.
  • Один стояк можно использовать только на 200 квадратных метров кровли. Например, если площадь крыши 300 квадратов, то для отвода осадков понадобится 2 стояка. В противном случае на кровельной плоскости будет скапливаться большое количество воды, а она быстро разрушит любое покрытие.
  • Несмотря на то, что плоская кровля имеет такое название, на ней должна быть разуклонка. С ее помощью осадкам задается направление движения, которое ведет к водосборнику. Оптимальный уклон 2-4 процента.
  • Вакуумная система внутреннего водостока должна обладать максимальной герметичностью, следовательно, водосборный коллектор оборудуется специальной прокладкой.
  • По нормативным документам диаметр труб, для использования их в водосточной системе, строго ограничен. Разрешено использовать исключительно следующие размеры: 100, 140 и 180 миллиметров. Что касается их длины, то она может составлять 700 или 1380 миллиметров.
  • Вся влага из сборника должна передаваться ливневой канализации, а не отводиться куда-либо еще.
  • Отопительные кабеля могут устраиваться только по внешним водоотводам. Запуск шнура во внутренние системы разрешен только на 40 сантиметров. Этого вполне достаточно, чтобы не образовалась ледяная пробка. Кроме этого, для круглогодичного использования водоотвода, элементы системы лучше размешать в отапливаемых зонах.

Особенности конструкции

Конструктивные особенности лестницы не вызывают особых сложностей, но и в ней есть свои особенности. Тетивы являются опорой всего изделия и к ним крепятся ступени. Они могут иметь такое же сечение, как и опоры, или быть меньше. Чтобы сделать самостоятельно лестницу, необходимо уметь правильно вымерять ее габариты. Зная оптимальную длину будущего сооружения, нужно прибавить 30 см к полученному числу и отпилить опоры.

Приставные разновидности, сделанные из дерева, не могут превышать пятиметровую высоту. Оптимальным шагом для ступеней считается 25–30 см. Чтобы узнать количество перекладин, необходимо длину боковой балки разделить на расстояние между ступенями.

Наклонные изделия должны иметь правильные габариты, чтобы угол не был слишком маленьким или очень большим, что может стать причиной падения того, кто на них находится. Деревянная лестница должна создаваться с упором, чтобы минимизировать любые колебания, что делает ее более безопасной. Конструкция может быть и с крюками, которыми цепляется за какую-либо прочную статичную поверхность, что дает возможность без особого риска взобраться на любую высоту.

Среди наиболее важных правил конструкции стоит выделить следующие:

  • с верхней части ступенек необходимо снять фаску, размером не меньше 2 мм;
  • тетиву необходимо связывать перед первой и после последней ступеньки, а также спустя каждые 2 метра, для чего необходима стальная стяжка и гайки с шайбами;
  • минимум сечения ступенек должны быть показатели 2х4 см;
  • величина шага не должна превышать 35 см;
  • поскольку лестница состоит из тетив и ступенек, то их нужно правильно скрепить, для чего соединение идет в шип, можно также использовать металлический крепеж; чтобы изделие было более крепким, стоит ступени углубить внутрь, проделывая специальные выемки – пазы, куда сразу наноситься влагостойкий клей, а потом размещается ступенька.

Несмотря на простоту конструкции приставной лестницы, существует несколько типов данного изделия, поэтому их нужно рассмотреть отдельно.

Необходимые элементы водосточной системы

Строителю для самостоятельного расчета водостоков скатной кровли достаточно ориентироваться на необходимость одной водосточной трубы на 100 кв.м. покрытия. В данном подразумевается площадь в пределах одного ската, а диаметр трубы составляет 150 мм.

Совет от профессионала:

Выгодно выбирать большой диаметр водостока, воронок и труб,  это уменьшает риск засорения и возникновения ледяных пробок.

Определить места размещения водосточных труб легче по плану кровли здания. Трубы выгодно размещать так, чтобы они не портили фасад здания, но выбор между красотой и надежностью водосточной системы лучше делать в пользу надежности.

Схема типового элемента водосточных систем скатной кровли

Длина водосточной трубы рассчитывается исходя из требуемого расстояния от воронки до отмостки или водоприемного узла ливневой канализации – организованный отвод осадков требует СНиП.

Совет от профессионала:

Нужно учесть необходимый поворот от стены к воронке желоба – чаще всего это два угловых элемента, дополненных отрезком трубы. Размер такого поворотного узла соответствует свесу кровли.

Рассмотрим пошаговую методику расчета на конкретном примере (для наглядности пронумеруем рисунки):

  1. Расчет количества углов желоба. Рассчитывая водосточную систему, прежде всего, нужно рассчитать сколько понадобится углов для желоба. Их величина всегда равна количеству углов у кровли. В этом примере у нас 4 внешних и 2 внутренних угла.

Рис. 1 – Внешние и внутренние углы для желоба

  1. Расчетное количество желобов. Протяженность одного желоба обычно равна 3 м. Для определения нужного числа желобов величина периметра здания делится на протяжность желоба. Полученное число округляется до большего целого числа. В итоге нам понадобится 12 желобов, причем три придется разрезать.

Рис. 2 – Расположение желобов в системе водостока

  1. Расчетное количество заглушек и соединителей желобов. Водосточная система бывает двух видов. Замкнутая и незамкнутая. В первом случае соединителей будет столько же, сколько и элементов. Если же система будет незамкнутой, то от получившегося числа деталей необходимо отнять 1. На рис. 2 нашего примера можно увидеть, что применяется 21 деталь незамкнутой системы водостока, т. е. будут нужны 20 соединительных деталей (рис. 3, ниже). Заглушки устанавливаются у края желобов.
  2. Расчетное количество крюков. Крюки крепления желоба нужно устанавливать не ближе чем 0,6-0,9 м друг от друга. В случае слишком широкого промежутка между крюками для желоба вес снега может быть не удержан системой. Сколько всего понадобится крюков узнается по формуле:

n = L : b,  где

  • L– промежуток от первого до последнего крюка;
  • b – интервал между крюками.

Также нужно помнить о дополнительных крюках, всегда устанавливаемых по оба конца стока, в точках стыковки стоков и стыка стока с углами стока (рис. 4).

Рис. 3 – Расчет количества соединительных деталей и заглушек водосточной системы

  1. Расчет числа воронок. При размерах водосточной системы 125х90, одной воронкой можно собрать дождевую воду на площади до 100-120 м2 или же с 10 п/м. желоба. Использование водостока имеющего эти размеры вполне оправдано (рис.4). Если размеры водосточной системы будут равны 150х100, то тогда одной воронкой удастся собрать воду со 150 м2 или с 15 п/м желоба.
  2. Расчетное количество труб. Чтобы узнать сколько понадобится труб, высота строения делится на длину водосточной трубы (1 или 3 метра) и множится на число воронок.

Рис. 4 – Схема установки кронштейнов и воронок водосточной системы

  1. Расчетное количество колен. Для изготовления одного стока применяется 2 колена трубы и 1 колено водостока.
  2. Расчетное количество кронштейнов. Интервал между кронштейнами не может превышать 1 м. Их нужно, как минимум, по два на каждую трубу. Сперва кронштейны укрепляются там, где трубы стыкуются между собой и между коленами. Там, где стыкуются две трубы, можно применить всего один кронштейн.

Таким образом можно определить потребное количество основных элементов:

  • Желобов с соединительными муфтами, воронками и угловыми элементами.
  • Труб с поворотными элементами для подхода к свесу кровли.
  • Крепежа, соответствующего требованиям производителя .

Полученные данные вместе со схемой размещения труб и желобов достаточны для  самостоятельной разработки проекта водостока.

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

  • перфоратор;
  • шуруповерт;
  • уровень, отвес;
  • рулетка, карандаш, шнур;
  • плоскогубцы;
  • стремянка;
  • молоток, киянка.

Последовательность работ по монтажу водосливной системы  можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

  1. По углам скатов делают метки, обозначая места крайних кронштейнов.
  2. К лобовой доске фиксируют первый кронштейн.
  3. С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
  4. Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

  1. На крайний лоток надеть заглушку.
  2. Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Монтаж вертикальных стояков

Начинают монтаж стояков с установки хомуты. Для этого от воронки отвесом спускают вертикальную линию, отбивают ее на стене.

Обязательно надо предусмотреть хомуты вблизи сочленения водосточныхв труб, максимальная дистанция до креплений – 10 см.

Предварительно на земле желательно собрать вертикальный стояк, а после – зафиксировать его в системе крепежей

Далее монтируют доборные элементы, соединяют вертикальные и горизонтальные отводы между собой, устанавливают нижний отмет. В регионах с обильными зимними осадками водосточную систему желательно обустроить контуром обогрева, инструкция по его установке изложена в рекомендованной нами статье.

Критерии для выбора

Выбор подходящей системы водоотвода – непростая задача. От ее успешного решения зависит эффективность защиты здания от отрицательного воздействия осадков. Различные типы водосточных систем – как по материалу изготовления, так и по способу организации водостока – обладают собственным набором плюсов и минусов.

Купить все необходимое для водосточной системы кровли по ценам производителя можно на сайте завода Дирс – крупнейшего производителя строительных средств.

Для грамотного решения стоящей перед владельцем здания задачи рекомендуется использовать несколько критериев. Наиболее значимыми из них выступают:

площадь кровельного покрытия, с которого собирается вода. Влияет на диаметр желобов и водосточных труб;
материал, который используется для устройства кровли. Многие специалисты рекомендуют использовать водостоки из такого же материала, что обеспечивает хорошую сочетаемость разных системы здания;
предприятие-производитель. Не стоит приобретать продукцию неизвестной на российском рынке компании;
стоимость системы водостоков

Не стоит экономить на таком важном элементе здания, влияющем на срок службы постройки. Важно понимать, что финансовый критерий следует применять исключительно в комплексе с остальными, перечисленными выше.

Как уже было отмечено, при оформлении заказа на поставку водосточной системы имеет смысл воспользоваться данными проекта. Но даже в этом случае следует обязательно проконсультироваться со специалистом по остальным критериям, перечисленным выше. Такой подход позволит, с одной стороны, получить надежно работающую систему водоотвода, а с другой – потратить минимально возможную сумму денег.
