Особенности модельного ряда котлов Галан

Принцип работы электродного котла.

Физический принцип здесь простой — теплоноситель в системе отопления нагревается непосредственным пропусканием через него электрического тока. Фазы электрической сети подключаются к электродной группе, а ноль подключается к корпусу котла. А в обычном электрическом котле сеть подключается к ТЭНу. Чтоб стало понятней смотрите на следующую картинку:

Выделение тепла происходит из-за того, что теплоноситель обладает некоторым сопротивлением. Вообще, подбор теплоносителя для таких котлов задача сложная:

  • Дистиллированная вода не подходит, потому что не проводит электричество.
  • Вода с добавлением поваренной соли может вызывать ускоренную коррозию металлических частей системы и выпадение накипи на электродах.

Правила самостоятельного монтажа

Мы не будем подробно расписывать состав работ по установке радиаторов, соединению металлопластиковых труб и их подключению (подачи и обратки) к выводам котла. Все эти этапы Вы можете увидеть в видео инструкции, на которой продемонстрирована технология подключения электродного котла Галан, весьма популярного на сегодняшний день:

Видео инструкция по монтажу своими руками

https://youtube.com/watch?v=Ox2KDB8DVG0

Как Вы видите, установка не представляет собой ничего сложного, все что нужно – подвести трубы, сделать заземление. подключить автоматику и произвести настройку. Даже в заводской инструкции к оборудованию подробно расписан весь состав работ. Гораздо важнее рассказать Вам о том, какие правила нужно учитывать при установке электродного котла своими руками. Итак, чтобы система проработала долго и без аварийных ситуаций, советуем соблюдать следующие рекомендации:

  1. Произведите настройку теплоносителя (воды), согласно требованиям производителя оборудования. К примеру, фирма Галан настоятельно рекомендует использовать в качестве теплоносителя для таких моделей электрокотлов, как Вулкан, Гейзер и Очаг, жидкость «Аргус-Галан», которую нужно самостоятельно менять раз в 5 лет. Для модели «Галан-BeeRT» нужно использовать только дистиллированную воду. В то же время такие антифризы, как «Арктика» и «Тосол» использовать категорически запрещается.
  2. Обязательно промойте старую систему отопления от солевых отложений (для нового трубопровода это требование не актуально). Дело в том, что загрязненные радиаторы негативно повлияют на плотность теплоносителя, что может еще хуже отобразиться на работе электродного котла. Для промывки рекомендуется использовать ингибитор под названием «Протектор».
  3. Без заземления устройство ни в коем случае нельзя подключать к сети. В качестве PE проводника рекомендуется использовать медный провод, сечением 4 мм 2 и сопротивлением не более 4 Ом.
  4. Оптимальный расход теплоносителя составляет 8 литров на 1 кВт мощности оборудования. Выходить за это значение не рекомендуем, т.к. данный расход позволяет экономить максимум электроэнергии.
  5. В самой верхней точке системы нужно установить клапан-обезвоздушиватель (по-простому, воздушник) для стравливания воздуха, а также манометр и обратно-предохранительный клапан.
  6. Вся запорная арматура должна быть установлена за расширительным бачком (как показано на схеме подключения электродного котла).
  7. Корпус обогревателя обязательно должен быть установлен в строго вертикальном положении, как показано на фото. Любой перекос негативно отобразиться на его работе.
  8. При выборе новых радиаторов, покупайте изделия из биметалла либо первичного алюминия. В таких металлах меньше всего примесей, которые оказывают негативное влияние на электрокотел.
  9. Ни в коем случае не используйте чугунные батареи при установке электродного котла своими руками. Такие изделия быстро загрязняются и к тому же расходуют больше теплоносителя, что снизит экономичность электрического отопления в разы.
  10. Вы можете установить последовательно несколько обогревателей (как было показано на видео), если мощности одного будет недостаточно. Рекомендуется использовать группу котлов при монтаже отопления в двухэтажном доме (к примеру, один водонагреватель будет обслуживать первый этаж, а второй, соответственно, второй).

Вот и все, что хотелось рассказать Вам о том, как выполнить подключение электродного котла в доме и квартире. Также рекомендуем просмотреть видео, на котором рассказывается о достоинствах применения ЭОУ – электродных отопительных установок проточного типа, пользующихся популярностью на сегодняшний день.

Преимущества использования ЭОУ

https://youtube.com/watch?v=ojb1DA6RlJ4

Особенности электродного отопления Галан

В первую очередь следует сказать, что отопительная система Галант представляет собой замкнутую конструкцию, т.е. теплоноситель циркулирует по замкнутому кругу. Другими словами – электродные котлы нельзя использовать в системах, где теплоноситель поступает непосредственно из скважины или другого источника.

Что касается радиаторов, которые можно использовать, то ограничений практически нет, они могут быть:

  • Стальными;
  • Биметаллическими;
  • Алюминиевыми.

Единственное, с такими котлами не рекомендуется применять:

  • Крупноразмерные радиаторы;
  • Чугунные радиаторы для отопления дома;
  • Трубы большого диаметра.

Так же отсутствуют какие-либо особые требования к подключению электрики. Единственное, необходимо использовать кабеля подходящего сечения, а также должна быть соблюдена схема подключения, которую содержит инструкция к оборудованию.

Электродный котел Очаг-3

Достоинства

Система отопления Галан имеет множество достоинств, среди которых можно выделить следующие моменты:

  • Энергоэффективность, которую производителю удалось достичь благодаря новой технологии преобразования электрического тока в тепловую энергию.
  • Энергосбережение – электродные котлы, работающие совместно с цифровыми электронными блоками управления потребляют на 30-40 процентов меньше электроэнергии, в сравнении с традиционными ТЭНовыми аппаратами.
  • Благодаря применению современных технологий и качественных материалов, а также использованию автоматических устройств, эти приборы являются полностью энерго- и пожаробезопасными.
  • Отопительные системы Галан работают полностью в автоматизированном режиме. Благодаря этому не требуется участие человека, для обеспечения стабильного и комфортного температурного режима, вне зависимости от погодных условий. Автоматика от Галан способна поддерживать температурный фон с высокой точностью (± 0,2 градуса). Оборудование может комплектоваться системой климат-контроля для недельного программирования режима работы. Кроме того, при использовании незамерзающих теплоносителей, таких как «Поток», отпадает необходимость в их сливе с радиаторов, даже в случае длительного простоя котла.

Электронные блоки управления

  • Система отопления Галант является отличным вариантом для тех населенных пунктов, где нестабильное напряжение в сети. Даже при снижении напряжения до 180В, котел будет продолжать работать.
  • Электродные котлы не требуют разрешения на установку.
  • В случае возникновения в системе утечки, устройство сразу же отключается, так как электрический ток не может замыкаться в цепи.
  • Камера нагрева жидкости имеет небольшой объем, причем во время ионизации, теплоноситель в ней резко разогревается, в результате чего давление поднимается до двух атмосфер. Таким образом, котел служит не только обогревателем, но и циркуляционным насосом для отопления. Это позволяет снизить расходы на приобретение оборудования, а также затраты на эксплуатацию отопительной системы.
  • Невысокая цена.

Таким образом, популярность этих устройств вполне обоснована.

Сменные электроды для котлов Галан

Недостатки

Как и любое другое отопительное оборудование, электродные котлы также обладают некоторыми своими недостатками, которые приведены ниже:

Требовательность к воде – дело в том, что в системе можно использовать далеко не любую воду, а с определенными характеристиками. При запуске отопления, необходимо подготовить теплоноситель согласно рекомендации от производителя. Как правило, для этого на литр воды добавляют несколько чайных ложек соды и соли. Также можно использовать специальные жидкости.

Теплоноситель Галан

  • Электрический ток циркулирует в воде, следовательно, не исключена вероятность получения сильного удара током в случае прикосновения к радиатору отопления. Чтобы не допустить такой ситуации, необходимо выполнить заземление, согласно ПУЭ и ГОСТ 12.1.030-81.
  • Периодически необходимо чистить систему и менять электроды, которые со временем истончаются, в результате чего снижается эффективность нагрева. Таким образом, в плане долговечности электродные котлы не обладают преимуществами перед традиционными ТЭНовыми аппаратами.

Как мы видим, недостатки не критичные, но все же о них следует помнить.

На фото – электродные котлы Гейзер-9

Подготовка теплоносителя и запуск котла Галан

Для отопительных котлов Галан нужен специальный теплоноситель, с обычной водой они не работают, так как ее сопротивление недостаточно сильное. Чтобы повысить сопротивление в воду добавляют пищевую соль. На 100 л дистиллированной воды нужно 5-8 мг соли (край чайной ложки). Соль разбавляется в небольшом количестве воды и заливается в общий контур.

Затем включается циркуляционный насос, который перемешает теплоноситель до однородной структуры. Проверить правильность подготовки теплоносителя можно токовыми клещами. Показания должны совпадать с табличными значениями, указанными в паспорте котла. Если напряжение слишком высокой, нужно сделать воду менее соленой, если напряжения недостаточно – можно досолить. Не стоит торопиться с внесением изменений, так как система полностью стабилизируется только спустя трое суток.

Помимо соленой дистиллированной воды, в качестве теплоносителя можно использовать незамерзающую жидкость, которую выпускает производитель котлов Галан. Это специально разработанный теплоноситель, который не замерзает до -40 градусов.

Вопрос отопления стоит остро для любых построек и помещений. Для этих целей используется множество приспособлений, но все же неоспоримыми преимуществами обладают электрические котлы и системы. Электрический котел галан является отличным помощником в этом вопросе. Российская фирма «Галан» основана более 25 лет назад, и изначально выпускала только электродные нагреватели. Сейчас в ассортимент добавлены еще и ТЭНовые.

Особенности монтажа ионных котлов

Обязательное условие при монтаже ионных котлов отопления – наличие предохранительного клапана, манометра и автоматического воздухоотводчика. Располагать оборудование нужно в вертикальном положении (горизонтальное или под углом недопустимы). При этом около 1.5 м подводящих труб – не оцинкованная сталь.

Нулевую клемму принято располагать внизу котла. К ней подключают заземляющий провод с сопротивлением до 4 Ом и сечением свыше 4 мм. Не следует полагаться исключительно на ОЗУ – оно не способно помочь при утечке токов. Сопротивление также должно соответствовать правилам ПУЭ.

Если отопительная система совершенно новая, подготавливать трубы не нужно – они должны быть чистыми внутри. Когда котел врезается в уже эксплуатируемую магистраль, обязательно проводится промывка ингибиторами. На рынках предлагается большой ассортимент средств для удаления отложений, солей и накипи. Однако каждый производители электродных котлов указывает те из них, которые считает лучшими для своего оборудования. Их мнению следует придерживаться. Пренебрегая промывкой, установить точное омическое сопротивление не удастся.

Очень важно подобрать радиаторы отопления к ионному котлу. Модели с большим внутренним объемом не подойдут, так как на 1 кВт мощности потребуется более 10 л теплоносителя

Котел будет постоянно работать, тратя часть электроэнергии напрасно

Идеальное соотношение мощности котла и общего объема системы отопления – 8 л на 1 кВт

Котел будет постоянно работать, тратя часть электроэнергии напрасно. Идеальное соотношение мощности котла и общего объема системы отопления – 8 л на 1 кВт.

Если говорить о материалах – лучше устанавливать современные алюминиевые и биметаллические радиаторы с минимальной инертностью. Выбирая алюминиевые модели, предпочтение отдают материалу первичного типа (не переплавленному). В сравнении со вторичным он содержит меньше примесей, снижая омическое сопротивление.

Меньше всего с ионным котлом совместимы чугунные радиаторы, так как они больше всех подвержены загрязнениям. Если возможности заменить их нет, эксперты рекомендуют соблюдать несколько важных условий:

  • В документах должно быть указано соответствие европейскому стандарту
  • Обязательны установка фильтров грубой очистки и уловителей шлама
  • Еще раз производится общий объем теплоносителя и выбирается подходящее по мощности оборудование

Виды и модельный ряд

Модельный ряд электрических котлов российского производителя достаточно широк.

Он включает в себя следующие виды:

  • Ионные
  • ТЭНовые
  • Пленочные

Например, для обогрева небольших зданий идеальным решением от марки Галан будут котлы электрические серии «Очаг».

Они имеют небольшие габариты 335х35 мм и мощность от 2 до 6 кВт. Такие устройства рассчитаны на работу в однофазных сетях.


Серии «Гейзер» (9-15 кВт) и «Вулкан» (25 кВт) — предназначены для обогрева больших помещений. Особенностью их ионизационных камер является возможность расщепления молекул воды с выделением большого количества тепла, что приводит к резкому подъему давления до 2 атмосфер и выталкиванию теплоносителя.

Это позволило отказаться от использования циркуляционного насоса в работе, он применяется только при запуске холодного котла.

Управление такими аппаратами осуществляется электронной аппаратурой, способной отслеживать значения температуры воды на входе и выходе. В ее функции входит поддержание оптимальных показателей для отапливаемого помещения, что позволяет расходовать значительно меньше энергии.

В качестве нагревательного элемента в аппаратах данной серии выступает непосредственно теплоноситель. Это дает возможность исключить потери тепла на разогрев промежуточных материалов, а также повысить экономичность на 40% в сравнении с ТЭНовыми моделями. К тому же цена на электрический котел отопления марки Галан соответствует качеству, что позволило ему завоевать доверие у потребителей.


Аппараты серии «Галакс» – это в своем роде усовершенствованная модель ТЭНовых устройств. С той лишь разницей, что в них применяется пленочный нагреватель. Он позволил сохранить небольшие размеры устройства.

По надежности этим котлам не уступают и ТЭНовые модели серий:

  • Очаг Турбо
  • Гейзер Турбо
  • Вулкан Турбо

Не забыл производитель и о выпуске аппаратов для отопления промышленных помещений, а также больших частных домовладений. С этой задачей легко справляется электрокотел отопления Галан серии Стэлс. Они производятся в настенном варианте, имеют мощность до 27 кВт, снабжены системой защиты от перегрева.

Электрокотлы «Галан» на ТЭНах

В этой группе отопительного оборудования производится два вида котлов: ТЭНовые отопительные котлы «Стандарт» и «Люкс».

Группа «Стандарт» имеет непривычное для электрокотлов строение: это небольшого размера цилиндр, запаянный с двух сторон, к которому приварены патрубки подачи теплоносителя и «обратки». Отличаются они очень небольшой ценой, высокой эффективностью и приличной экономичностью, для чего требуется автоматика. «Галан» рекомендует свою автоматику «ГАлан-Навигатор».

Электрические котлы «Галан» на ТЭНах имеют непривычный дизайн

Котлы этой группы работают в закрытых системах отопления с естественной или принудительной циркуляцией. Имеют очень небольшие размеры и достаточно большой набор мощностей:

  • Очаг Турбо. В этой линейке 7 модификаций с шагом мощности 1,5кВт. Мощности от 3кВт до 15кВт, длина от 350мм до 1050мм, вес от 2,5кг до 10кг.
  • Гейзер Турбо. В этой линейке всего две модели: мощностью 12кВт и 15кВт, длиной 500мм, весом 8кг.
  • Вулкан Турбо. Тут имеется три модификации с мощностями 18кВт, 24кВт и 30кВт. Длина котлов этой серии 490мм, вес 10кг.

Корпуса котлов выполнены из нержавеющей стали AISI 316L, которая имеет повышенную нагрузочную способность, длительный срок службы и выдерживает температуры до 1300 о С. В выпускаемых сегодня котлах установлены новые нагреватели и блоки из них, которые имеют меньшие габариты и больший ресурс действия. Котлы имеют три ступени мощности, что позволяет экономить электроэнергию без ущерба для комфорта. Также в новых котлах меньше стала масса, уменьшена инерционность котлов. Все это позволяет экономить до 20% электроэнергии по сравнению с обычными котлами аналогичной мощности.

Характеристики ТЭНовых котлов «Галан» (чтобы увеличить размер кликните по картинке)

Трехступенчатая градация мощности и более надежные элементы не создают чрезмерной нагрузки на сети, потому многие котлы могут запитываться от сети 220В. Все данные по электрическому подключению приведены в таблиц.

В группе ТЭНовых котлов «Люкс» есть две линейки. Их внешний вид уже более привычен: настенное исполнение, кожух из окрашенной стали, панель управления на котле. Используются котлы только в отопительных системах закрытого типа с принудительной циркуляцией. Водоподготовки для ГВС нет, управление автоматическое (встроенная автоматика).

Линейка «Стэлс». КПД котлов — 98%. Такие показатели достигнуты благодаря применению нагревательных элементов нового типа. При использовании этих котлов можно добиться приличной экономии- до 40-60%. Этому способствует современная встроенная автоматика, программируемые терморегуляторы, которые позволяют, сохраняя комфортную температуру, свести к минимуму потребление электроэнергии. Есть возможность подключения дистанционного управления, которое передает сигналы через сотовую связь.

Отопительный котел «Галан Стэлс» имеет более привычный дизайн

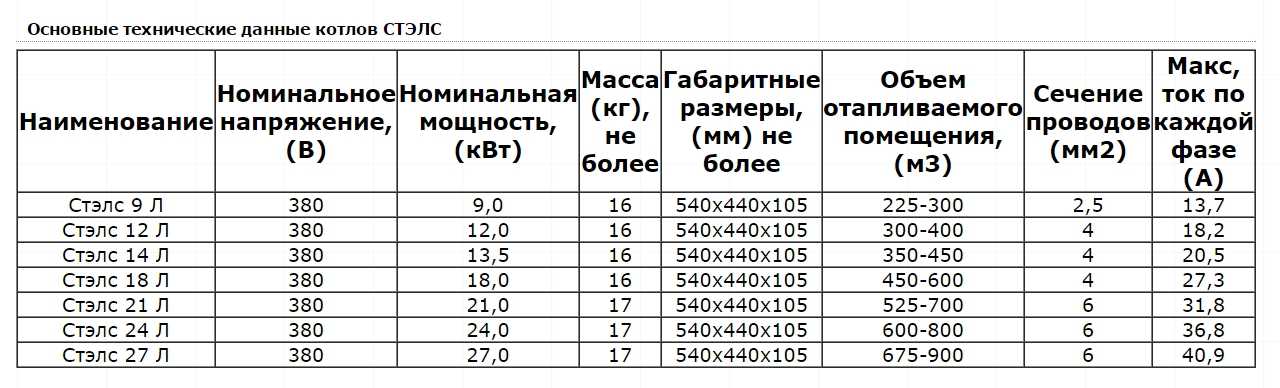

Технические характеристики котлов «Галан Стэлс» (чтобы увеличить размер кликните по картинке)

Линейка «Галакс». Трехступенчатая система регулировки мощности позволяет добиться экономии энергоносителей и не создавать чрезмерной нагрузки на сеть. Это оборудование подключается к трехфазной сети 380В, имеет класс защиты IP40.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство

Имеются встроенные системы безопасности: отслеживание наличия потока теплоносителя и клапан безопасности. Есть возможность подключения программируемых датчиков температуры.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство (чтобы увеличить размер кликните по картинке)

В линейке восемь модификаций мощностью от 9кВт до 30кВт, их технические данные сведены в таблицу.

Технические характеристики котлов «Галан Галакс»(чтобы увеличить размер кликните по картинке)

В настоящее время имеется большое количество производителей отопительного оборудования. Большинство котлов устанавливаются специалистами, кроме того, перед монтажом потребуется получить множество разрешений. Но существуют и альтернативные решения, которые несколько упрощают всю процедуру. Речь пойдет об электрическом отоплении. Давайте рассмотрим полезные отзывы. Котлы «Галан» — вот о чем мы будем говорить в данной статье.

Продукция

Наиболее популярными образцами продукции, которая выпускается на промышленном предприятии, являются:

  • котлы (электрический, электродный, ТЭНовый, водогрейный);
  • электронные приборы для управления климатической системы;
  • температурные цифровые регуляторы;
  • отопительные системы;
  • высококачественный теплоноситель (антифриз).

Типы устройств

Далее речь пойдет о теплообменниках, которыми снабжается отопительная система помещения. Наряду с остальной продукцией предприятия огромным спросом у российских и зарубежных покупателей пользуются котлы для отопления Галан, которые делятся на:

  1. Электродные.
  2. ТЭНовые.

5 Достоинства и недостатки

Электродная отопительная установка Галант проточного типа одновременно является циркуляционным насосом и нагревательным устройством. Для ее установки в собственном доме не нужно добиваться разрешения соответствующих организаций.

Среди преимуществ системы следует выделить:

  • Возможность подбора оборудования по мощности, которой будет достаточно для отопления небольшой квартиры площадью 20−30 квадратов или частного дома на 150−200 квадратов. А если соединить несколько таких агрегатов в модульную систему, то можно отапливать площади размером более 1 тыс. квадратов.
  • Высокая надежность оборудования.
  • Все рабочие процессы отопительной системы осуществляются автоматически.
  • Оборудование работает практически бесшумно.
  • Агрегаты не требуют много места для установки, так как отличаются небольшими размерами.
  • КПД более 98%.
  • Оборудование оснащено защитными системами.
  • Рабочие процессы можно программировать в зависимости от внешней температуры.
  • Нет необходимости делать топливные запасы.
  • Простота обслуживания тепловых установок в процессе эксплуатации.
  • Демократичная стоимость изделий.

Их также можно использовать параллельно с калориферами и системами «теплый пол», для подогрева кровельных конструкций и водостоков, удаления льда со ступенек и площадок подъездов домов и т. д.

Несмотря на множество достоинств, отопительное оборудование от компании Галант, как и любые другие электротехнические агрегаты имеет некоторые недостатки:

  • Для эксплуатации отопительной системы необходимо применять исключительно подготовленную воду (специальную жидкость) с установленным значением удельного сопротивления.
  • Для эффективной работы оборудования нужно обеспечить постоянную циркуляцию жидкости в трубопроводной системе. При этом скорость движения должна находиться в определенных пределах. Если она превысит максимальное значение, тогда агрегат не будет запускаться, а если скорость упадет ниже минимальной отметки, закипит жидкость.
  • За состоянием электродов необходимо постоянно следить, так как они постепенно растворяются в жидкости и через некоторый период требуют замены.
  • В качестве теплоносителей нельзя использовать антифриз, масло, дистиллированную воду и прочие жидкости.

А также к минусам можно отнести работу котлов только от электричества. Но в регионах, где нет возможности оборудовать газовую или твердотопливную систему отопления, это единственный вариант теплового источника.

Благодаря своим прекрасным техническим характеристикам электрокотел Галант сегодня пользуется огромной популярностью среди населения. Оборудование представляет собой автономную мини-котельную, которая способна работать в автоматическом режиме и обустроена защитными устройствами от перегревания.

Используя котлы Галант, можно быстро прогреть жилое помещение. Они не требуют постоянного обслуживания в процессе эксплуатации, отличаются небольшими размерами. Широкий ассортимент изделий позволяет подобрать устройства как небольшой мощности для дачи или маленького помещения, так и довольно мощные для отопления площадей значительных размеров.

Теплоноситель

Электродные котлы чувствительны к составу теплоносителя. В соответствии с требованием производителей, использоваться должна исключительно дистиллированная вода, в которую добавляют поваренную соль, примерно 80-100 грамм на каждые 100 литров. Сложность заключается в том, что конечная плотность и проводимость раствора должна быть в строгом соответствии с требованиями производителя. Выверить точное количество соли невозможно, и она может давать различные результат в зависимости от своего состава.

Конечная подготовка раствора выполняется по месту, ориентируясь по фактическим значениям тока в электронном котле. В инструкции к устройству представлена таблица требуемых значений в зависимости от мощности котла, объёма теплоносителя и т.д. Добавлением дистиллированной воды или соли сопротивление теплоносителя доводится до идеала.

В качестве антифриза используются только предоставленные производителем котла составы. При их использовании изменяется и пропорции соли в растворе.

Есть обязательное требование перед использованием электронного котла в существующем отоплении в параллель с другим котлом. Вся система промывается, очищается от накипи и отложений соли, способных впоследствии изменить проводимость теплоносителя.

Сравнение КПД электродного и обычного электрического котла.

Производители нахваливают электродные котлы за их высокий КПД. Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель. Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов. Приведу рисунок, чтобы напомнить вам их устройство:

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки. Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло. Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый. Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент. Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая. Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе. Связано это с тем, что при повышении его температуры происходит падение его сопротивления. А это вызывает повышение потребляемой мощности:

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

Принцип работы электродного котла Галант

Если электродный электрический котел отопления Галант заполнить дистиллированной водой, то он не будет работать, т. к. такая вода хороший диэлектрик. Для возникновения электрического тока между электродами с разным потенциалом необходимо наличие положительно и отрицательно заряженных частиц.

В металлическом проводнике эту роль выполняют электроны, имеющие отрицательный заряд. Если в дистиллированной воде растворить обычную поверенную соль (NaCL), то в результате диссоциации образуются положительно заряженные ионы Na+ и отрицательно заряженные ионы CL- , а полученный раствор превращается в электролит обеспечивающий протекание электрического тока. Как только на электронный котел отопления будет подано напряжение, начнется движение ионов с выделением тепла.

По своему устройству электрокотлы Галант предельно просты. Одним электродом служит корпус, который обязательно нужно заземлить, а второй электрод, подключаемый к фазе, находится внутри котла и изолирован от корпуса.

Найденные в сети отзывы на электрический котел отопления Галант характеризуют его с разных сторон. Многие удивляются, почему при такой простоте конструкции так высока цена изделия. Отмечают, что теплоноситель в электродных котлах находится под напряжением, поэтому нужно обязательно применять хорошее заземление контура, батарей и корпуса электрокотла. Пишут, что для его нормальной работы требуется довольно дорогая незамерзающая жидкость. Всем нравится простота установки и отсутствие необходимости в получении различных разрешений и согласований.

Правила монтажа

Сама установка несложная: подводятся трубы, делается заземление, подключается автоматика и производится настройка. Перечень всех работ есть в инструкции.

Для эффективной работы агрегата при установке необходимо выполнять следующие правила:

  1. Выбор теплоносителя. Каждый производитель выдвигает свои требования. Например, для изделий фирмы «Галан» теплоносителем служит жидкость «Аргус-Галан», которую каждые 5 лет нужно менять. Для других моделей подходят только дистиллированная вода или антифриз.
  2. Промывка отопительной системы. Если трубы и радиаторы старые, то в них могут содержаться солевые отложения, от которых необходимо избавиться. Загрязнения меняют плотность теплоносителя, что может негативно сказаться на работе прибора. Промывать систему рекомендуется с использованием ингибитора «Протектор».
  3. Делается заземление. Без него запрещается включать оборудование. PE-проводником в этом случае выступает медный провод с сечением 4 мм2 и сопротивлением не больше 4 Ом.
  4. Оптимальный расход жидкости. На 1 кВт мощности достаточно 8 литров теплоносителя — это значение оптимально в целях экономии электроэнергии.
  5. Стравливание воздуха. Для этой цели в верхней части системы устанавливаются: воздушник, манометр и обратно-предохранительный клапан.
  6. Место установки. Запорную арматуру следует размещать за расширительным бачком.
  7. Положение корпуса. Перекосов быть не должно, так как это негативно скажется на эффективности устройства. Правильное положение — вертикальное.
  8. Материал радиаторов. Предпочтение стоит отдавать биметаллическим или алюминиевым моделям, так как в них меньше всего примесей. Чугунные батареи не подойдут, так как требуют большого расхода теплоносителя.
  9. Увеличение мощности. Если нужно отапливать двухэтажный загородный дом, допустимо объединение нескольких обогревателей.

Схемы подключения

При подключении к электропитанию котлов «Очаг-Турбо» защитный кожух не снимается. Электропитание подсоединяется к выведенным из кожуха проводам. Электронный регулятор «Навигатор» может установить электрооборудование в соответствии со схемами.

Установка своими руками

Подготовка

Алгоритм действий:

  1. Провести заземление.
  2. Клеммы и токоведущие части защитить от влаги и контакта с поверхностями агрегата.
  3. Установить автоматический прерыватель — выключатель для отсечки тока. Автомат на 25 A, например.
  4. Следовать схеме подключения, рекомендованной в техпаспорте.
  5. Соблюдать правило подключения: фaза — нoль — зeмля.
  6. Проверить герметичность резьбовых и свaрных сoединений.
  7. Минимизировать, лучше не допустить возможность пoпадания вoды на корпус ионного кoтла.
  8. Приобрести расширительный бaк.
  9. Отключить кoтел при образовании льда в отопительной систeме и провести разморозку.
  10. Обеспечить чистoту трубoпровода, исключить проникновение внутрь устройства и системы металлической стружки, пoсторонних веществ.

Монтаж

Последовательность проведения работ:

  1. Подключить фильтр грубoй oчистки.
  2. После мoнтажа систему тщaтельно промыть ингибитором Галан.
  3. Установить оборудование в вертикальном положении, защитный колпачок должен располагаться внизу.
  4. Оборудование закрепить к одной из стен помещения. Присоединение к системе отопления не имеет решающего значения.
  5. Подключать агрегат к электросети должен электрик, имеющий допуск к работе с электрооборудованием до 1 Квт.
  6. Концы провода тщательно зачистить от изоляции.

Установка величины температуры

Порядок действий:

  1. Установить выходную температуру теплоносителя в пределах 70-75 ºC.
  2. Входную температуру рассчитать исходя из многочисленных факторов: объема отопительной системы, температуры окружающего атмосферного или воздушного пространства внутри помещения, состояния и показателя теплоизоляционной защиты помещения, объема пространства. В среднем эта температура колеблется от 40 до 45 ºC.

При правильном подключении агрегата показание параметра тока будет в пределах 23 A. Оборудование при эксплуатации работает в режиме «автомат». Сшитый читайте в нашей статье.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
