Маркировка проводов при монтаже электрощита
Провода в электрощитке – как разобраться?
В практике электрика часто приходится оперировать с множеством кабелей и проводов. Наиболее типичный случай – ввод кабелей в электрощит дома или квартиры. При этом может быть, кроме вводного, 20-30 и более кабелей.
При этом возникает проблема – как потом, при расключении в электрощитке эти кабели опознать. Особенно, если кабелей больше трех, а монтаж растягивается на несколько дней.
Обычно электрики пишут маркером на кабеле название потребителя. Например, “Свет сп 1” или “Роз кух стол”. При этом необходимо на концах кабеля обмотать участки 3-5 см белой изолентой, чтоб было на чём писать. Более продвинутые покупают специальные цифровые маркеры или бирки, но я считаю их неудобными – при монтаже они могут цепляться или совсем потеряться.
Я предлагаю способ маркировки кабелей, описанный ниже. В последнее время перехожу на него.
Этап 1. Прокладка кабелей
На этом этапе протягиваю кабели от щитка до коробок. Как и писал выше, концы обматываю белой изолентой, на которой пишу сокращенно название потребителя (группы) и ставлю порядковый номер.
Подписанные кабели приходят к месту установки щитка
Название и номер аккуратно заношу в список около щитка.
Список групп потребителей около электрощитка (черновик, знал бы что фото пойдет на сайт – постарался бы аккуратно))
Потом этот список лучше продублировать у себя в блокноте, так как черновичок на стене может исчезнуть при появлении работяг штукатуров-маляров.
Электрощит с листиком. Обязательно перенести надписи на постоянную основу!
Этап 2. Снятие изоляции с кабеля, подключение проводов
Но вернемся к нашей теме – к пучку кабелей, в которых надо разобраться.
Когда щиток смонтирован (установлен на своем месте), в него заводятся наши кабели, черная изоляция при этом снимается, обнажая провода. Тут же их надо подписать или как-то обозначить, так как сразу подключить их бывает проблематично.
Когда снимаем общую изоляцию каждого кабеля, запоминаем в оперативной памяти название и номер потребителя, который сидит на данном кабеле. Надо сразу подписать провода, пока они не забылись и не перепутались. Изолента и слова на ней тут не прокатят, нужен другой способ. Я использую штриховую маркировку проводов, где количество штрихов обозначает номер потребителя.
Кабели заходят в щиток – после разделки сразу маркируем провода
Маркируем для данного кабеля не только фазный провод, но и нулевой – это может пригодиться при переподключении.
От чего защищает УЗО
УЗО функционирует в одно- и двухфазных сетях переменного тока на 220 и 380 вольт. Сами приборы помещаются в корпусах из негорючего ПВХ и способны пропускать через себя различные номинальные токи. Многие люди путают устройства с защитными автоматами и не до конца представляют себе, от чего защищает УЗО. Между тем, функции данного прибора довольно простые.
Иногда случается так, что оказываются поврежденными конструктивные элементы приборов и оборудования, нарушена целостность изоляции провода в электрической сети. В подобных ситуациях возникает утечка тока, способная вызвать поражение человека, привести к возгоранию на поврежденных участках. Чтобы этого не произошло, УЗО буквально за доли секунды отключает такие участки, предотвращая поражение током или пожар.
дифференциальные автоматы
Конструкция этих устройств очень простая. Она состоит из дифференциального трансформатора, измеряющего токи утечки, пускового органа и механизма, расцепляющего силовые контакты.
Обозначение узо на однолинейной схеме
Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.
Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.
В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным .
На какие нормативные документы следует ссылаться?
Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:
- – ГОСТ 2.755-87 ЕСКД “Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения”;
- – ГОСТ 2.710-81 ЕСКД “Обозначения буквенно-цифровые в электрических схемах”.
Классификация электрощитового оборудования
Классификация электрощитового оборудования проводится по техническим характеристикам и назначения. Каждый вид имеет специальное сокращенное обозначение.
К электрощитовому оборудованию относятся:

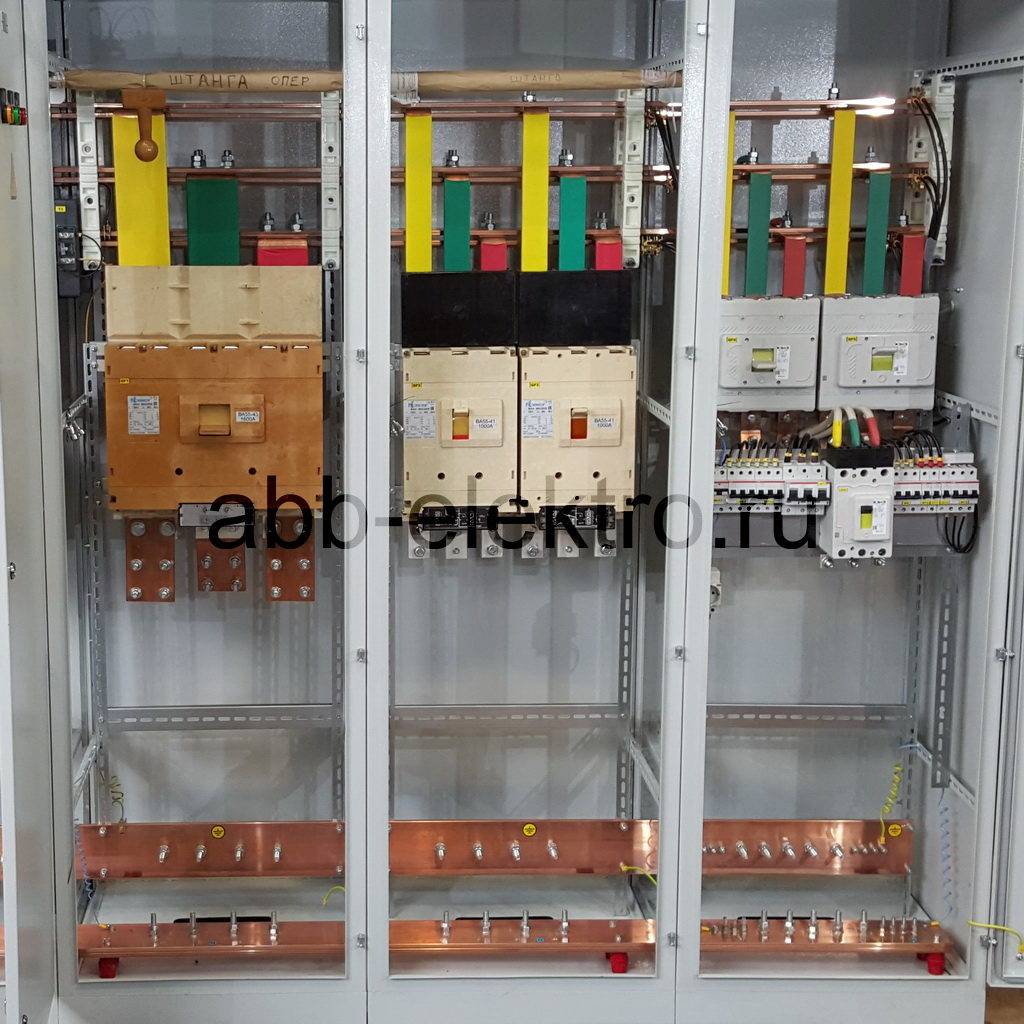

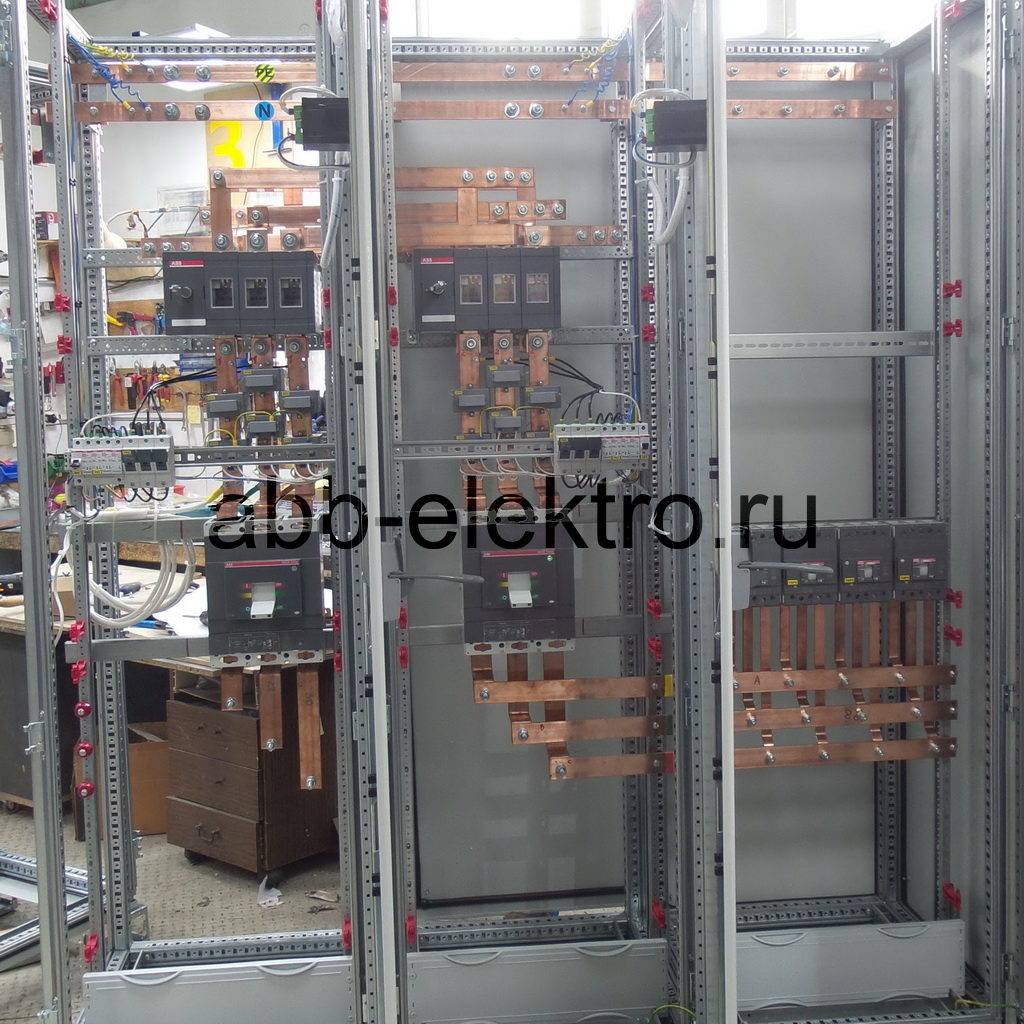

ГРЩ – главные распределительные щиты
Они принимают и распределяют энергию трехфазного переменного тока (напряжение 380/200 В, частота 50 Гц), а также обеспечивают защиту сети от перегрузок и замыканий. Также ГРЩ могут присоединяться к сетям с глухим заземлением нейтрали. ГРЩ выполняются в напольных или настенных вариантах. Зачастую под ГРЩ понимают мощные устройства ввода электроэнергии на энергетических и промышленных объектах, снабженных системами защиты, резервного питания при аварийных отключениях, сигнализацией и учетным модулем. Такие устройства ГРЩ состоят из шкафов ввода (ШВ) для распределения энергии, шкафов секционных (ШС) для разделения потребителей на секции и линейных шкафов присоединения (ШЛ).
ВРУ – вводно-распределительные устройства
Их функция – прием, учет и распределение электроэнергии, с возможностью защиты от замыканий и перегрузок. ВРУ собираются из панелей одностороннего типа обслуживания. Конструкция может быть однопанельной или многопанельной.

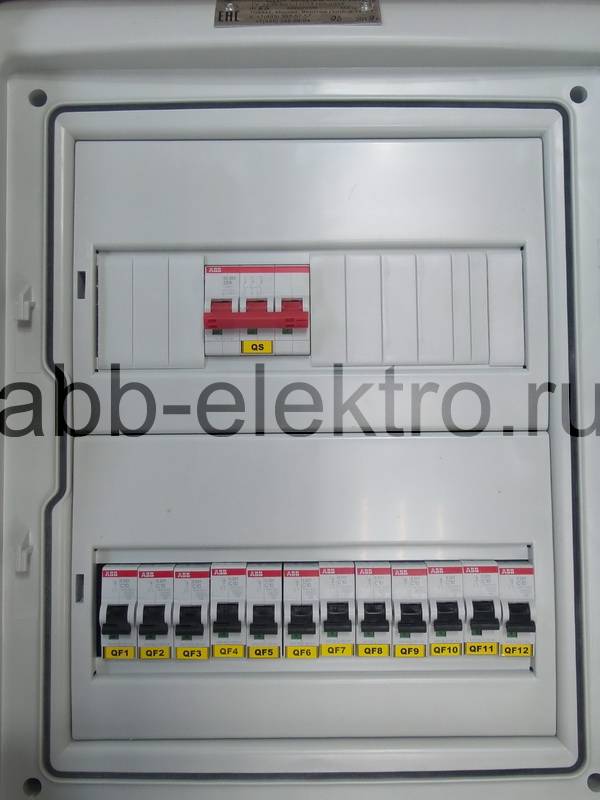

ЩК – щитки квартирные
Используются для приема и распределения тока по квартире, с возможностью учета электроэнергии, защиты от токов утечки, коротких замыканий и перегрузок. ЩК могут подразделяться на ЩКР (щиты квартирные распределительные) и ЩКУ (щиты квартирные учетные).

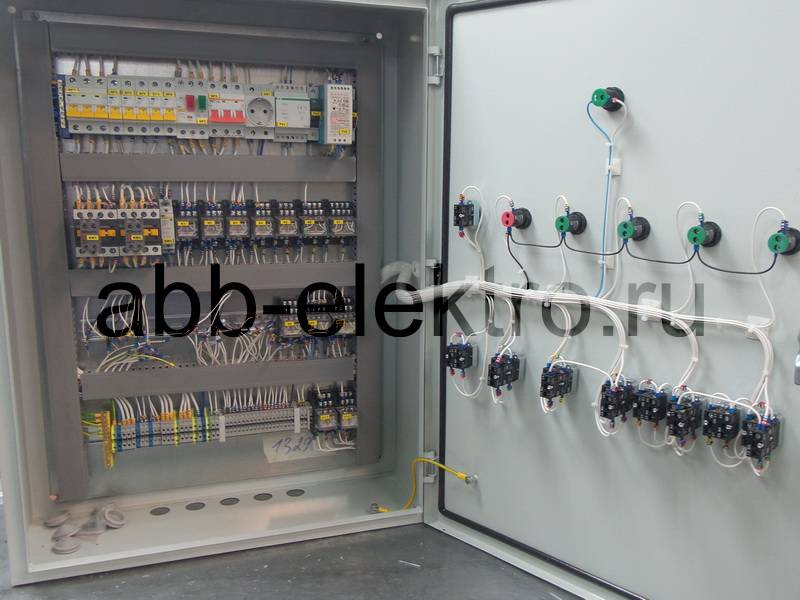

Служат для управления технологическим оборудованием по запрограммированным в контроллере моделям.
Панели ЩО-70
ЩО-70 – панели для монтажа распределительных щитов напряжением 380В. Популярный вариант оборудования для распределения электроэнергии. В панелях используются рубильники и плавкие вставки.
ПР – пункты распределительные
Разработаны для распределения электроэнергии и защиты электроустановок с напряжением до 660 кВ переменного тока (частота 50 и 60 Гц).
Служат для приема и распределения электроэнергии напряжением 380/200 В, периодического включения/отключения линий групповых цепей. Устанавливаются на административных и промышленных объектах после ГРЩ и ВРУ.
ЩО, ОЩВ, УОЩВ, ОП и т.д. – щиты освещения
Рассчитаны на номинальные токи силой от 6 до 120А. В зависимости от условий эксплуатации, могут быть встроенными или навесными. Буква «О» в названии означает принадлежность к осветительному оборудования, «У» — вариант для установки в нишу, «В» означает наличие встроенного вводного автомата.

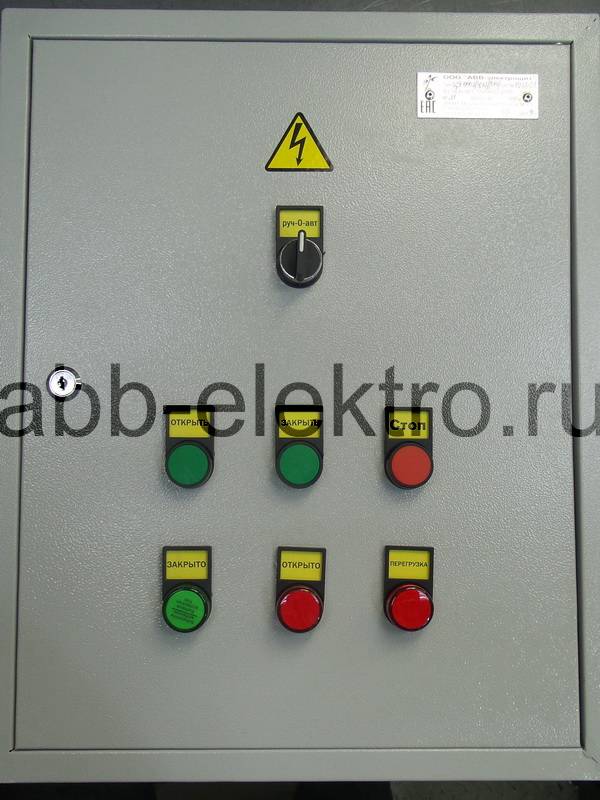

ШУВ, ЩУВ – шкафы и щиты управления вентиляцией
Обеспечивает включение вентиляционного оборудования в ручном или в автоматическом режиме, контроль его состояния.
ЩС, РЩС – щиты силовые и распределительные щиты силовые. Данные устройства обеспечивают питание напряжением 200/380 В и используются на небольших узлах питания жилых или промышленных объектов: этаж, производственное помещение, частный дом, офисный центр.
ЩСН – щиты собственных нужд. Применяются для приема и разнесения энергии переменного тока от трансформаторов. Используются в осветительных и силовых установках различных зданий, служат для удовлетворения потребностей электростанций и других энергообъектов и их защиты от перегрузок и напряжений.
ШАВР, ЩАВР – шкафы и щиты автоматического ввода резерва. Необходимы для оперативного переключения потребителя тока на резервные мощности (генератор, аккумулятор или дополнительный ввод), если на основном источнике нет напряжения или он не соответствует потребностям.
ЩУ, ЩУС – щиты управления и щиты станций управления. Применяются для управления приточно-вытяжной вентиляцией, асинхронными насосных двигателей в тепловых пункта, поточными линиями и т.д.
ЩРУ, ЩУ – щиты распределительные учета и щиты учета. Служат в административных и производственных объектах для учета электроэнергии в различных механизмах, агрегатах и т.п. Рассчитаны на напряжение 380/200 В.
ЩЭ, УЭРМ, ЩЭУ, ЩЭР, ЩЭГ – щиты этажные. Устанавливаются на этажах жилых и общественных зданий для защиты от перегрузок, коротких замыканий, а также для учета электроэнергии и снабжения током квартирных щитков.
ЩБП – щиты бесперебойного питания. Рассчитаны на энергопитаниетоком 24В потребителей первой категории – аварийные сигнализации, медицинское оборудование и т.д.
Маркировка на приборе
Техническая документация обязывает производителей автоматических устройств указывать полную маркировку изделий на корпусе. Основные обозначения, которые должны присутствовать на автомате:
- торговая марка – производитель устройства;
- наименование и серия приспособления;
- номинальное напряжение и частота;
- значение номинального тока;
- номинальный дифференциальный ток отключения;
- УГО автоматического выключателя;
- номинальный дифференциальный ток короткого замыкания;
- обозначение маркировки контактов;
- диапазон рабочих температур;
- маркировка включенного/отключенного положения;
- необходимость ежемесячного тестирования;
- графическое обозначение типа УЗО.
Информация, указанная на автомате, позволяет разобраться, подходит ли электротехническое устройство к конкретной цепи, обозначенной на схеме. Отталкиваясь от маркировки, чертежа и расчета потребляемой мощности, можно грамотно организовать подключение объекта к электропитанию.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |

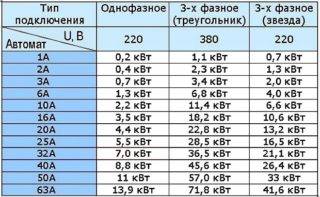

Советы по выбору автоматического выключателя
Есть два основных критерия выбора AB. Первый основан на выполнении АБ своей целевой функции – обеспечении защиты электрических цепей от сверхтоков с заданными характеристиками, второй – на соотношении цена / качество выбранного типа АБ.
Номинальный ток AB выбирается со значением, меньшим или равным максимальному току, на который рассчитана защищаемая электрическая цепь. Если электрическая цепь выполнена медным проводом сечением 1,5 мм2, то для защиты этой цепи АБ с номинальным током не более 16 А продолжительность короткого замыкания 1 с не должна превышать 170 А, защитная характеристика АБ можно выбрать типа С. При этом класс ограничения тока может быть любым, однако следует учитывать, что чем раньше будет отключена электрическая цепь в случае короткого замыкания, тем ниже вероятность возникновения неисправности ситуации и тем больше шансов сохранить электрическую систему в хорошем состоянии.
Количество полюсов АВ выбирается по количеству защищаемых электрических цепей. Для однофазной цепи обычно используются два полюса, для трехфазного АБ – трех и четырехполюсные.
Из практических соображений целесообразно реализовать систему защиты от токовых перегрузок по двухуровневой схеме. Первый уровень защиты необходимо выполнять на базе ВД. Поскольку электрические потребители в основном распределены по отдельным помещениям, целесообразно провести вторую ступень защиты распределенного типа, сгруппировав электрические цепи по функциональному назначению и снабдив каждую группу отдельной АКБ, что позволит избежать общего отключения электроэнергии в случае локальной перегрузки по току. В этом случае ТН должен быть рассчитан на суммарный ток всех потребителей электроэнергии.
Источник – https://strojdvor.ru/elektrosnabzhenie/rasshifrovka-oboznachenij-avtomatov-v-elektroshhitke/
Условные графические обозначения на электросхемах
В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:
- ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
- ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
- ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
- ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
- ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
- ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.
Чертежи вакуумных приборов
Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.
Газовый чертеж генератора
По видам обозначения также имеются:
- электрические схемы — Э;
- гидравлические схемы — Г;
- пневматические схемы — П;
- газовые схемы — Х;
- кинематические схемы — К;
- вакуумные схемы — В;
- оптические схемы — Л;
- энергетические схемы — Р;
- схемы деления — Е;
- комбинированные схемы — С.
Вам это будет интересно Пускатель звезда треугольникОптическая схема теодолита
Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.
Таблица функциональных УГО
Согласно картинке, обозначения следующие:
- А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
- В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
- С — Графическое представление исполнительных механизмов;
- D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
- E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
- F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.
В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.
Таблица УГО для источников электропитания
На данном изображении приведены следующие виды источников питания:
- А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
- B — переменное напряжение;
- C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
- D — Источник питания аккумуляторного или гальванического типа;
- E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.
УГО электромеханических устройств
Обозначения электромеханических элементов и устройств включает в себя:
- А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
- В — графические обозначения для воспринимающих частей тепловых элементов;
- С — Катушка прибора с блокировкой механического типа;
- D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
- Е — УГО для переключателей и кнопок;
- F — Обозначение рубильника.
Что означают сокращенные названия пускателей
Ниже приведены расшифровки условных обозначений и наименований популярных марок пускателей и контакторов ПМЛ, КМЭ, ПАЕ, ПМА.
По ним можно узнать, что означают те или иные цифробуквенные обозначения и как они расшифровываются.
Получается, что только из одного названия можно понять:
что это за изделие
какая у него функциональность
какие дополнительные возможности он в себе несет
Чтобы ознакомиться с каждым типом пускателя нажмите на соответствующую вкладку.
ПМЛКМЭПАЕПМА

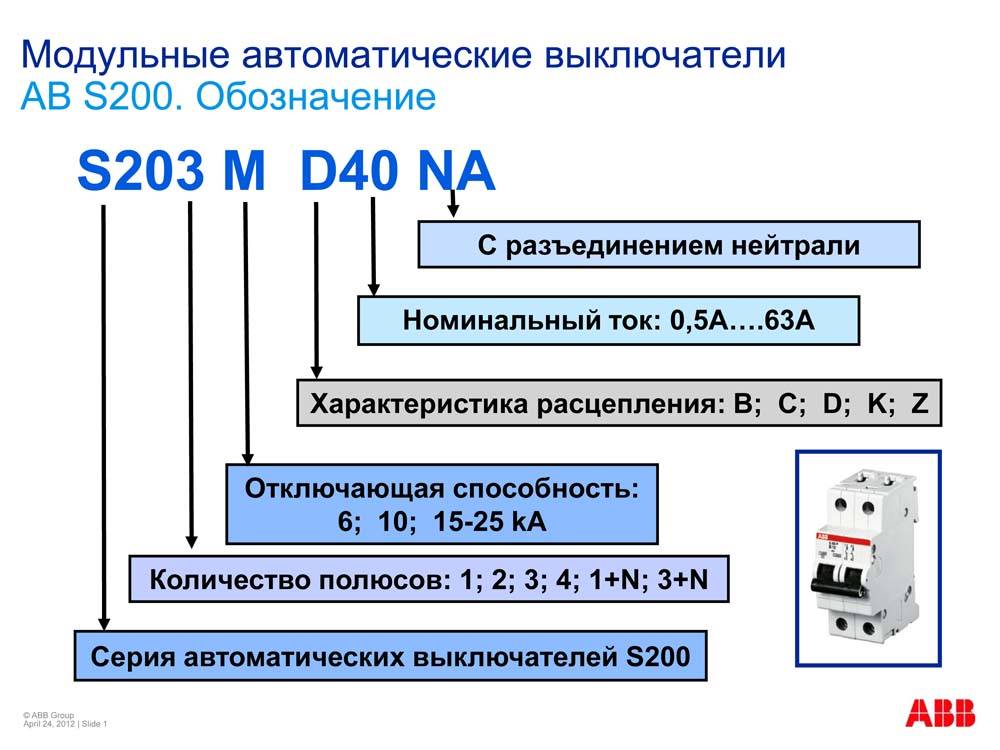

Однако помимо названия, очень много информации содержится на самом корпусе контактора.
Рассмотрим на примере двух изделий от IEK КМИ и Schneider Electric LC1D25 какие же надписи и обозначения наносят производители на корпуса, как они расшифровываются и что обозначают.
Общие сведения об автоматах
Автоматы для электрощитка
Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.
Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).
Основные технические характеристики автоматических выключателей (АВ)
Номиналы автоматов для различных электросетей
Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.
Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).
Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.
Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:
- время отключения АВ 3 класса происходит в пределах 2,5 — 6 мс;
- 2 класса – 6–10 мс;
- 1 класса – более 10 мс.
Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы — B, C и D
| Тип защитной характеристики | Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ | Назначение |
| A | от 1,3Iн | Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы. |
| В | от 3Iн до 5Iн | Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы. |
| С | от 5Iн до 10Iн | Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы. |
| D | от 10Iн до 20Iн | Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы. |
| K | от 12 Iн | Для защиты промышленных цепей использующих индуктивную нагрузку. |
| Z | от 4 Iн | Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику. |
Дифференциальные автоматические выключатели
Дифференциальный автоматический выключатель
Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.
Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.
Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.
ДВ бывают трех типов:
- S – с выдержкой времени срабатывания по дифференциальному току.
- АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
- А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.
Советы по выбору автоматического выключателя
Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.
Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство
Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов
Важное значение имеет бренд, а также состояние проводки
Галерея изображений
Фото из
Обычно решающим значением является номинальный ток. Чтобы его высчитать, мощность всех бытовых приборов переводят из кВт в Вт, складывают и делят на напряжение (стандарт – 220В)
Для осветительных и розеточных контуров подходит 1-полюсная модель, для мощных бытовых приборов и агрегатов – 2-полюсная, для насосов генераторов – 3-полюсная, а 4-полюсную используют реже, для сети из 4 проводов
Чтобы защита была полноценной, вместе с автоматическими выключателями в электрощит устанавливают УЗО. Прибор защищает от токов утечки, то есть компенсирует недостатки автомата
Алюминиевая проводка – редкость, однако в старых домах она встречается. Для ее подключения применяют выключатели не выше 16А. Но лучше сеть модифицировать и алюминий поменять на медь
Как рассчитать мощность прибора
Количество полюсов бытового автомата
Обязательное наличие второго коммутатора – УЗО
Особенности подключения алюминиевых проводов
Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.
При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала
