Планирование водостока
Чтобы установить водостоки для крыши своими руками, необходимо выполнить предварительное планирование. Оно включает в себя следующие шаги:
- Подсчет общей площади крыши с учетом показателей каждого ската в разрезе. На листе бумаги следует сделать чертеж будущей водосточной системы и указать все точки, на которых будут располагаться воронки. Помимо этого также учитывается размер желоба, вертикальных труб для слива, пропускная способность всей конструкции и размеры каждого ската.
- Подсчет номенклатуры и всех элементов в планируемой системе водостока. Лучше всего, когда все детали приобретаются у одной компании. Чтобы рассчитать водосборную способность площади кровли, можно воспользоваться готовой формулой: (B+C/2)*L.
В данном случае В – это показатель горизонтального расстояния между двумя точками, одна из которых – это крайняя нижняя точка крыши, а вторая – конек кровли.
С – высота кровли.
L- длина крыши.
Подбор материалов. При выполнении всех правил во время работы, конструкция прослужит столько, сколько служит сам материал. Больше всего этот показатель у меди и алюминия. Меньше – у пластика.
Для правильного планирования необходимо также учитывать следующие моменты:
- Если крыша имеет два ската, тогда необходимо установить два желоба. При наличии четырех скатов, необходимо сооружать непрерывный контур из желобов по всему периметру, а также добавлять угловые детали для соединения.
- На каждый 12-метровый отрезок необходимо выделять по одному стояку. Если желоб длиннее из-за длины карниза, тогда следует устанавливать два стояка с компенсирующими воронками.
- Компенсирующие воронки необходимо использовать не только в случаях длинного желоба. В них возникает потребность также, когда находятся слишком близко соседние здания, из-за чего невозможно расширить крышу. Также воронки такого типа устанавливаются, если водосточная система замкнутая.
- Производители указывают, какой угол необходимо соблюдать во время установки желобов. Обычно этот показатель колеблется от 2 до 5 мм на 1 метр. Такой угол можно достичь, если крепить кронштейны на разной высоте. Желоба следует наклонять к водосборной точке.
Помимо таких моментов, следует продумать точки крепления стояков. Как правило, их устанавливают по углам дома, чтобы не портить внешний вид стены, либо посередине стены. Если же дизайн дома предполагает наличие эркера, тогда можно разместить стояки в полученной нише. Рекомендуется при планировании учитывать расположение дорожек, подвалов и других элементов, чтобы выходящая вода не мешала их использованию.
Делаем выбор
В настоящее время их производят из лучших материалов: поливинилхлорида, термопластичного полимера. Такие водостоки достаточно надежны в эксплуатации.
Пластик очень легкий, поэтому собранные узлы не составит труда поднять на высоту. Наверняка у каждого владельца дома есть инструменты, с помощью которых можно разрезать водосточные трубы и желоба.
Все детали легко соединяются, несложно добиться их герметичности специальными фиксаторами. Пластик устойчив к разнообразным внешним воздействиям: температуре, воде, ультрафиолету. Он не подвергается коррозии, функционирует бесшумно. По гладкой поверхности при стекании воды свободно удаляется и мусор.
Пластиковые водостоки дешевле, чем другие. Они подойдут для крыши любой конфигурации. Кроме того, домовладелец может выбрать подходящую по цвету конструкцию.
На все свои пластиковые водосточные системы производитель ТехноНИКОЛЬ дает гарантию 15 лет, хотя фактически она служит не менее 30 лет.
Пластиковые водостоки Мурол отвечают всем современным требованиям, сделаны из качественных материалов. Они очень популярны во многих странах.
Как правильно располагать кронштейны?
На этом этапе у вас возникнет вполне ожидаемый вопрос: как крепятся водостоки к самой крыше? Крюки для них монтируют к лобовой доске, ветровой, к карнизному свесу или прямо на стропильные ноги.
На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:
Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.
Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.
Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки. Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега
Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.
По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:
Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:
Как самостоятельно собрать водосточную систему?
Хотя пластиковые системы ТехноНИКОЛЬ можно монтировать как на новые, так и на уже эксплуатируемые здания, всё же предпочтительнее производить установку конструкции до укладки кровельного покрытия. Систему устанавливают на стропильную систему либо на лобовую карнизную планку.
Чтобы рассчитать количество элементов системы, рекомендуем воспользоваться специальным калькулятором для расчета водосточной системы.

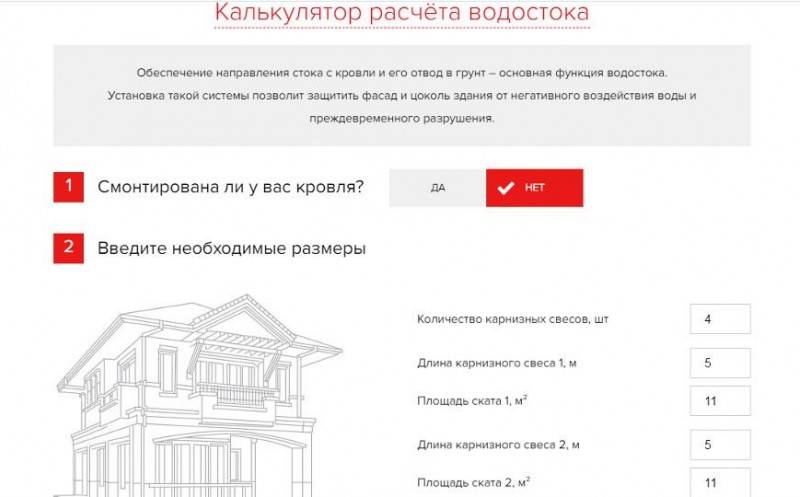

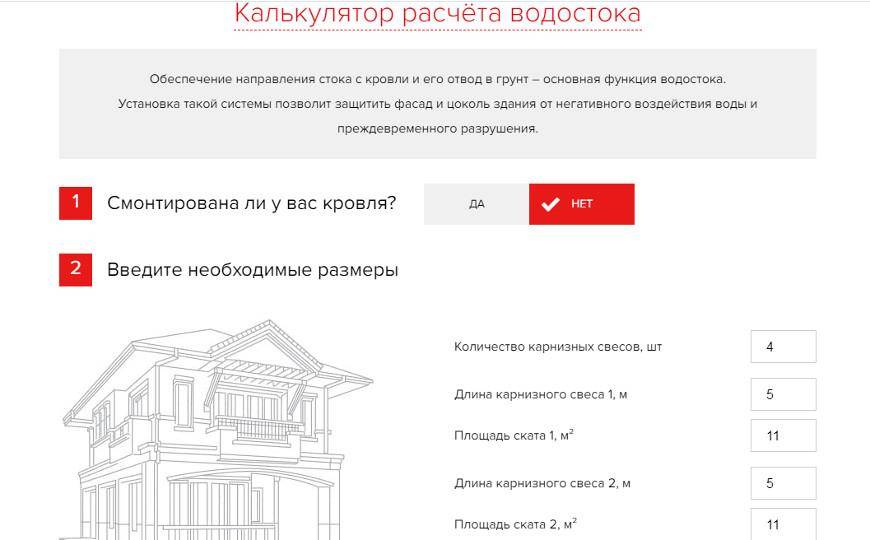

Калькулятор расчета водосточной системы (скриншот с сайта nav.tn.ru)
Для проверки данных (или самостоятельного расчета, если вы не доверяете чужому мнению) можно воспользоваться следующими ориентировочными значениями.
Число желобов равно суммарной длине карнизного свеса, деленной на длину желобов. Продольные соединения двух желобов оформляются специальными прямыми соединительными элементами – по одному на каждое, угловые – изогнутыми под 90° или 135°. Каждый глухой конец желоба требует одной торцевой заглушки.

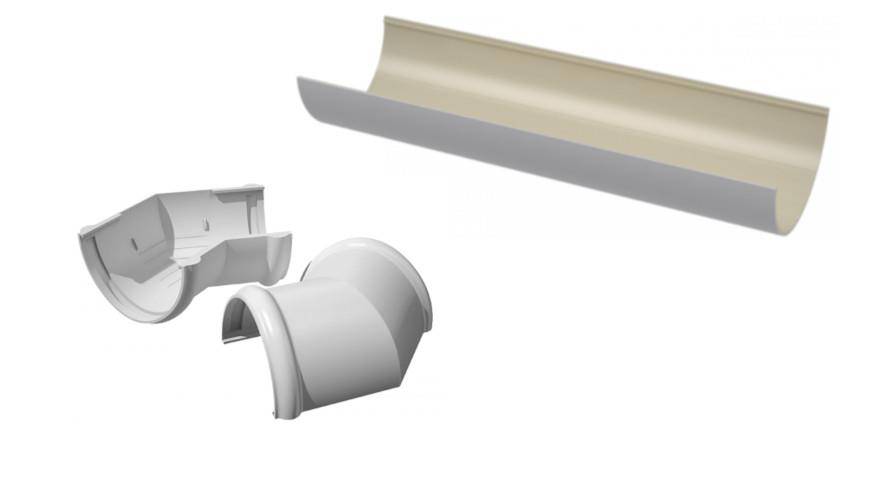

Желоб и угол желоба 135°
Каждый скат должен иметь одну воронку; для скатов большой площади число воронок может быть увеличено. Считается, что на 50 м2 кровли должна приходиться 1 воронка. К каждой воронке обычно прикрепляется специальное колено, соединяющее ее со сливной трубой.

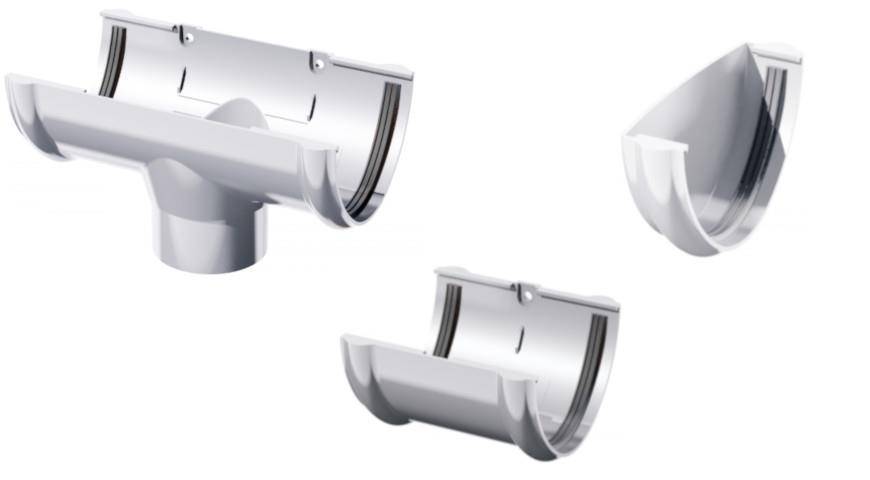

Воронка, соединитель желоба и торцевая заглушка желоба
Число водосточных труб: высота стены делится на длину секции трубы (ее нужно уточнить у производителя), полученный результат умножается на число воронок. Для каждого соединения секций потребуется 1 соединительная муфта. На нижнюю часть каждой трубы устанавливается 1 водосточный слив, направляющий поток воды в нужную сторону.

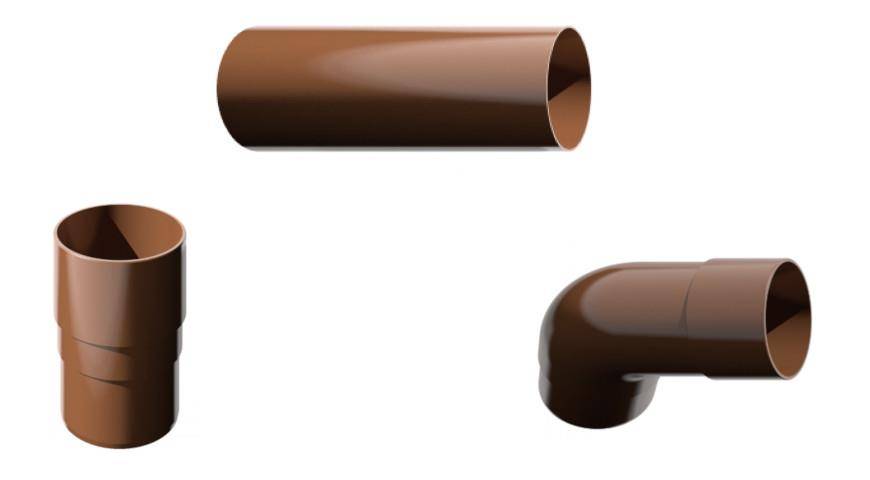

Труба, соединительная муфта трубы и колено
Для обхода архитектурных элементов здания и изменения направления стока по трубе используется колено 135°. Для изменения потока воды в желобах – универсальный угол 90°/135° или регулируемый угол 90-150°. Количество этих элементов зависит от особенностей вашего дома.
Количество кронштейнов при креплении желоба к лобовой доске карниза берется из расчета, что они должны располагаться на расстоянии 0,5 – 0,6 м друг от друга. При креплении кронштейнов к стропильным ногам потребуются специальные удлинители; число кронштейнов и удлинителей равняется числу стропил.

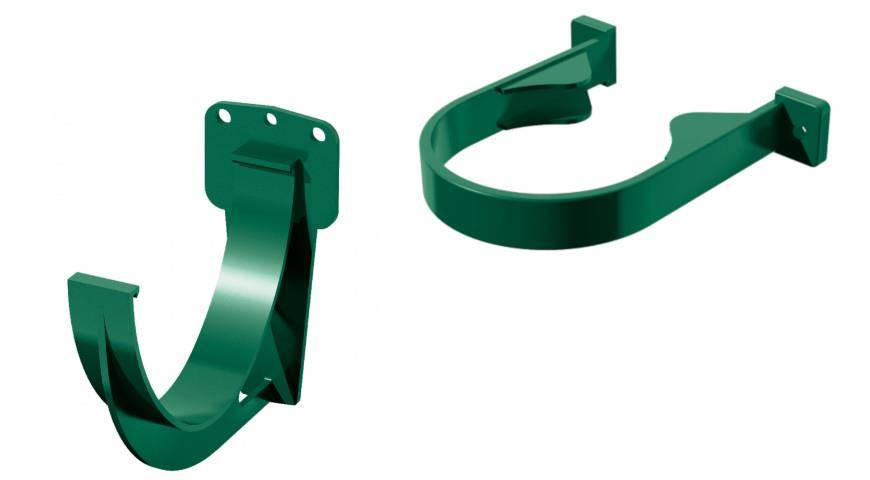

Кронштейн желоба и хомут трубы
Число хомутов для крепления водосточной трубы определяется из расчета: 1 хомут на 1,5 м высоты стены, к результату прибавляют 1 и умножают на число воронок.
Длина защитной решетки (нужна для того, чтобы в желоба не попадал мусор) принимается равной длине желобов.
Из чего состоит внутренний водосток
Составляющие и детали внутреннего водостока:
- Воронки для приема воды, располагающиеся на поверхности кровли;
- Отводные трубы, соединяющие воронки со стояком для сбора воды;
- Водоотводный стояк;
- Подземная часть, по которой выводится вода в наружные водостоки.
Устройство внутреннего водоотвода должно обеспечить бесперебойное удаление воды с крыши при любой температуре окружающей среды. При составлении проекта системы водоотведения необходимо продумать расположение стояков и труб таким образом, чтобы вода в них не замерзала при минусовых температурах. Если нет возможности расположить всю систему водостока так, чтобы трубы находились в отапливаемом пространстве, их необходимо дополнительно утеплить или продумать схему обогрева.
Особенности проектировки внутреннего водостока
Площадь кровли схематично разделяют на участки, в середине каждого такого участка будет располагаться воронка для слива воды. При строительстве крыши необходимо будет сделать уклон от краев участков к их середине, к месту установки воронки примерно 1-2%.
По внешним краям участков делаются небольшие бортики, чтобы вода с кровли при сильных дождях не переливалась с одного участка на другой, и не создавалась избыточная нагрузка на отдельные воронки. Таким образом, обеспечивается равномерное удаление воды каждой воронкой.
Для внутреннего водостока необходимо предусмотреть наличие подземной водосборной трубы, которая будет выводить собранную воду в приемник ливневой канализации. В частном домостроении можно предусмотреть использование дождевой воды для полива либо для других хозяйственных целей.
Чтобы правильно рассчитать количество стояков и необходимый диаметр труб, нужно знать, что на 1см2 сечения выводящих труб должно приходиться не более 1м2 поверхности кровли.
Стояки и отводные трубы должны располагаться таким образом, чтобы они находились в зоне действия отопительной системы, если здание отапливаемое. Если здание не отапливается либо нет возможности расположить все выводящие воду трубы в зоне положительных температур, придется дополнительно продумать схему обогрева или утепления конструкций водоотвода.
Важно! Необходимо обеспечить герметичность соединения в месте вывода водоприемника на поверхность кровли, чтобы не было утечек воды. Лучше всего наклеить гидроизоляционный материал на бортики воронок
При создании проекта внутреннего водостока необходимо включать в устройства люки ревизии, которые устанавливаются на первом этаже дома, а также смотровые колодцы.
Установка водосточной системы – этапы работы
В начале отмечают расположение первого крепежа – не далее, чем на 15 см от края. Он будет находиться в самой высокой точке, если сток идет по центру здания. В выбранную точку вбивают гвоздь, и по всей стороне кровли чертят ровную горизонтальную линию. Монтируют первый кронштейн
Важно учитывать, что изделие должно находиться на высоте не меньше 4-5 см от края кровельного покрытия.
От него отмеряют расположение остальных фиксаторов с шагом в 60 см и уклоном в 3,5 мм на каждый метр. И так до воронки
Везде ставят пометки. После этого приступают к установке.
Размещаются желоба. В одном из них, который накладывается на воронку, если там не получилось организовать стык, делается отверстие. Под углом в 60° с выпуклой части с двух сторон надрезаются. Их концы должны сойтись в одной точке. Затем изделие вставляют на положенное место и соединяют с воронкой. Так повторяют вокруг всего здания.
После надежной фиксации водостоков переходят к монтажу труб. Для этого к сливам цепляют колена, края обрабатывают герметиком. Сами отводы фиксируют на стене, а к ним подсоединяют сходным образом остальные элементы, не забывая про хомуты через каждые 60 см.
На этом установка заканчивается. Если система проходит не по всей площади кровли, то с краев на неё надевают заглушки. Все эти операции можно выполнить самостоятельно, не обращаясь к мастерам.
Последовательность проведения монтажа водосточной системы
В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

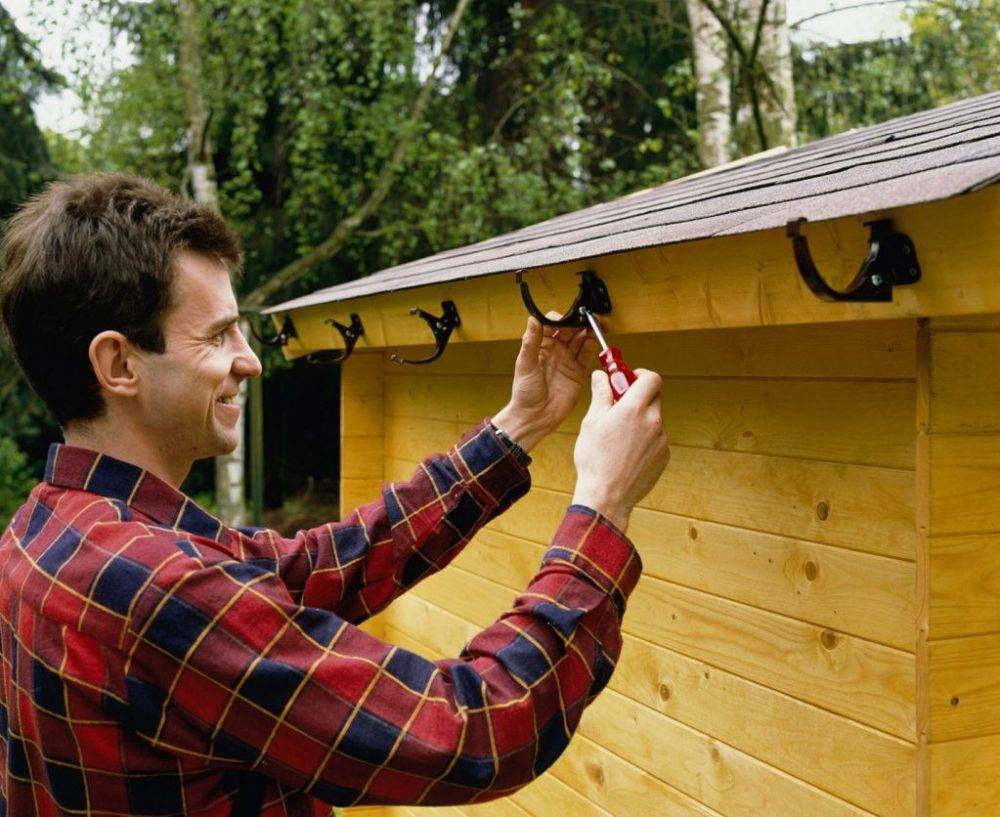

Установка кронштейнов на лобовую доску
Крепление кронштейнов к обрешетке
Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

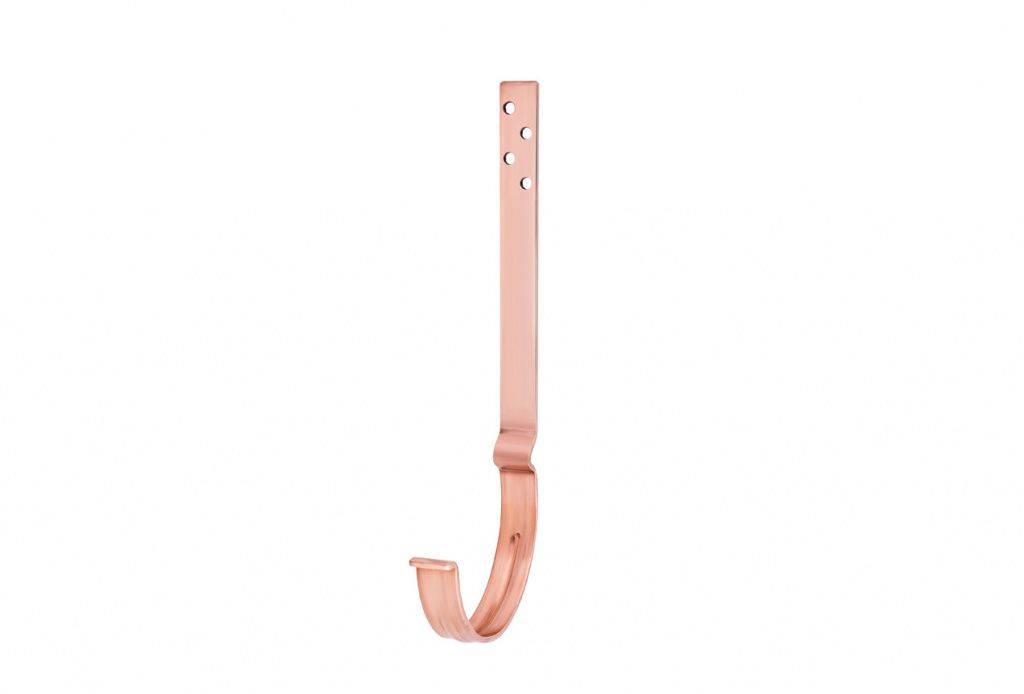

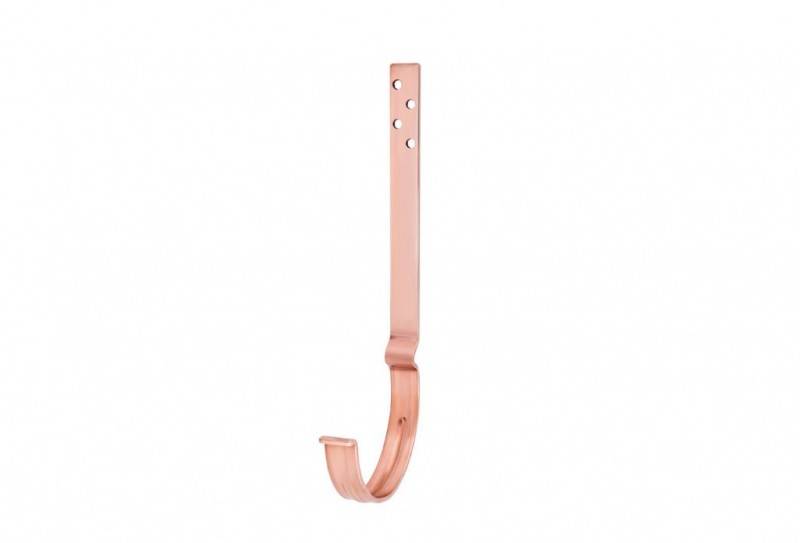

Кронштейн с длинной ножкой
Важно при установке придерживаться строго двух параметров:
расстояния между крепежными изделиями;
расстояние от середины крюка до края свеса крыши.
Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.
Установка и крепления кронштейнов к обрешетке
Крепление к стропильным ногам
Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.
Кронштейн с повернутой на 90° ножкой
Крепление к лобовой доске
На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.
Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

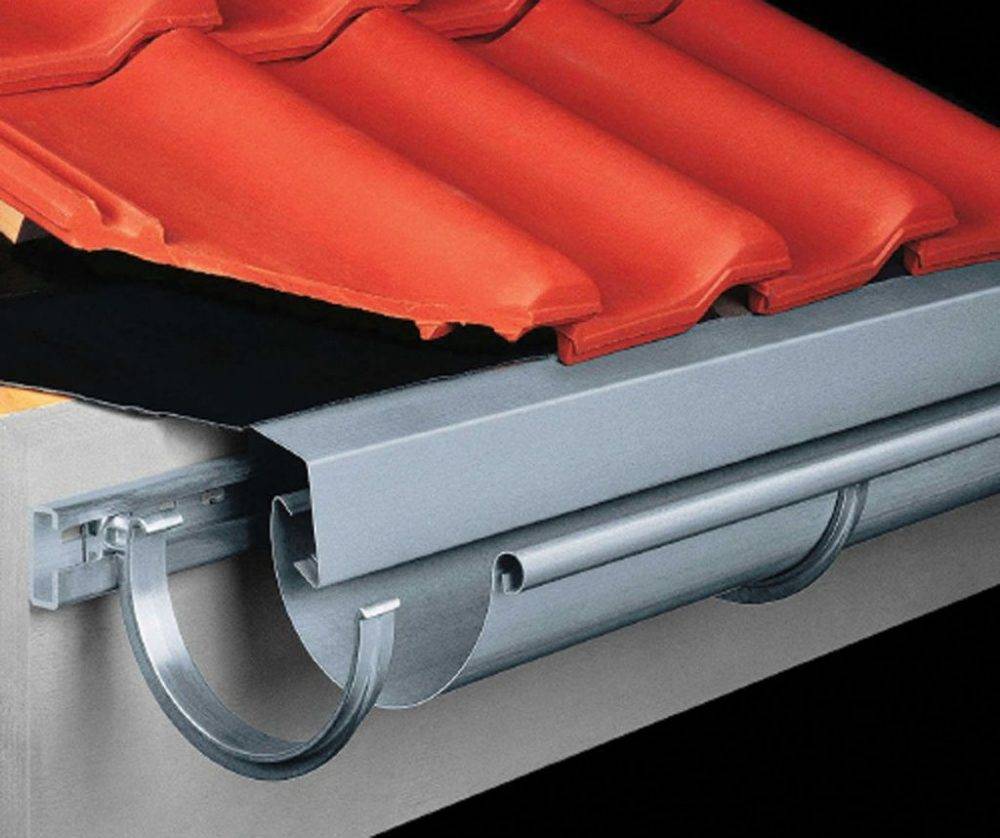

Монтажная планка с кронштейнами для желобов
Другие варианты
Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

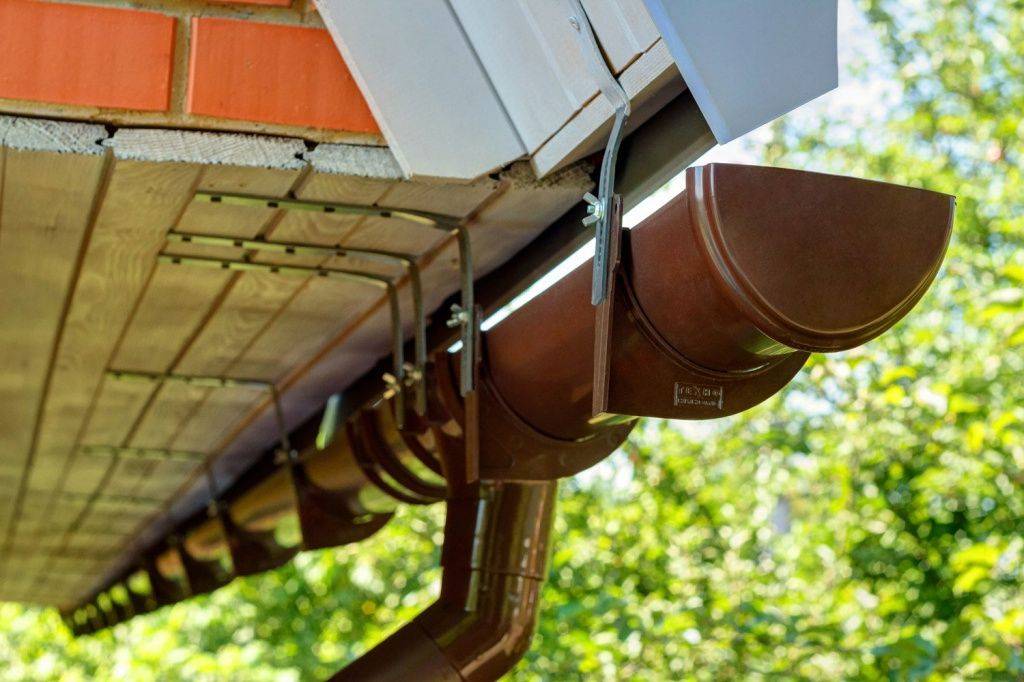

Крепление к подшивке свеса крыши
Распространенные ошибки при установке водостоков
- Неправильный выбор системы, материала и неточный подсчет размеров конструкции чреваты переливом стоков из желобов.
- Отсутствие необходимых элементов защиты водостока от загрязнений, обледенения и промерзания.
- Несоблюдение минимально допустимого расстояния между фиксирующими кронштейнами чревато провисанием желобов.
- Чрезмерная фиксация пластиковых труб хомутами нарушает температурное расширение материала в вертикальном направлении.
- Недостаточное количество воронок и несоблюдение угла наклона желобов чреваты переливами на любом участке системы.
- Фиксация водосточных труб впритык к фасаду чревата подтоплением фундамента и разрушением строения.
- Установка труб на внутренних углах строения может усложнить техническое обслуживание конструкции.
Все приведенные ошибки могут привести к печальным последствиям – деформации элементов системы, подтоплению фундамента и разрушению стен.
Правильно выбранный и установленный водосток способен обеспечить надежную защиту кровли и фасада дома от негативного воздействия атмосферных осадков. Обустройство эффективной и практичной системы водоотвода – главная задача, которую предстоит решить любому владельцу земельного участка и частного строения.
Пошаговая инструкция установки системы водостока
Для установки водостока, независимо от его размеров и материала, из которого он произведен, нужна инструкция по монтажу водостоков.
Выполняя ее пошагово можно установить качественный водосток и своими руками.
Инструкция по монтажу водосточной системы
Итак, шаг №1 – установка креплений для желоба водостока. Существует несколько типов крепления в зависимости от них его можно устанавливать на стене или на стропильной конструкции крыши.
По стене нужно равномерно распределить кронштейны, расстояние между ними должно составлять от 500 до 600 мм.
Монтаж + водостоки пластиковые на стропильной конструкции лучше всего сделать так: прикрепить кронштейны на конструкцию стропильной системы к каждой кобылке специальными саморезами. Проще всего это сделать при помощи обычной дрели.
В тех местах, где будут установлены трубы для водостока, нужно установить специальные водоприемные воронки. В том случае, когда монтаж водостоков пластиковых предполагает применение водоприемных воронок в качестве соединителя для желоба, начинать работу нужно с их установки.
Напомним, что на концах таких воронок есть специально обустроенные приспособления – место, где наносится клей или резиновые уплотнители (для металлического водостока). Эти воронки при помощи кронштейнов нужно закрепить к кровельной конструкции.
Итак, кронштейны надежно закреплены, переходим к следующему этапу нашей инструкции.
Отверстие в месте крепления водоприемной воронки
Шаг №2 – обустройство водоприемной воронки. До того, как монтировать желоб, нужно в месте крепления водоприемной воронки вырезать отверстие и нанести на желобе контур под будущую воронку.
Применяя мелкозубчастую ножовку, вырезаем отверстие, зачищаем края. Для того чтобы прикрепить воронку из пластика, нужен специальный клей.
Его Вы купите в любом строительном магазине. Металлические системы закрепляются при помощи специального фиксатора (он имеется на передней части желоба и воронки).
Шаг№3 – установка водосточного желоба.
Пластиковые водостоки нужно крепить с шагом 50-60 см, металлические – от 70 до 150 см. Крепление нужно производить с уклоном желобков в сторону воронки на 2-3 мм.
Многие строители предпочитают собирать желоба воедино с заглушками и воронками прямо на земле, после этого поднимают их наверх и устанавливают на кронштейны. Мы не рекомендуем такую работу выполнять самостоятельно.
Как минимум, нужны две пары рук и две лестницы, чтобы одновременно начинать подъем с двух сторон.
Поэтому лучше собрать систему наверху. Тем более, что монтаж пластиковых водостоков не составляет особой сложности, сборку легко выполнить, вспоминая, как в детстве собирали конструктор – такое подобие сборки современных систем водостока.

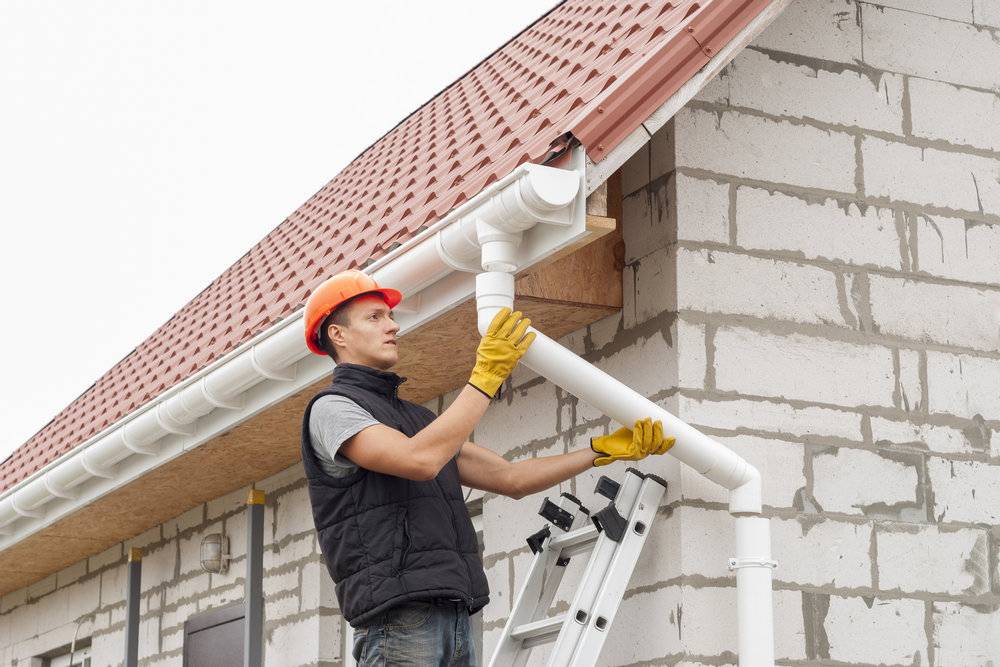

Сборка пластикового водостока
Не менее важно знать: водосток + как правильно установить, чтобы равномернораспределить все крепления по стене. Для этого нужно выдерживать шаг от 800 до 1000 мм
Проверить, насколько правильно установлены вертикальные кронштейны можно при помощи строительного отвеса.
Заключительный этап – отмеряем необходимый размер трубы, ее лишнюю часть отрезаем и закрепляем трубу на стене.
Для того чтобы вода отводилась от фундамента и стен дома, на ее нижний конец рекомендуем надеть поворот и добавить небольшой отрезок трубы.
Как защитить водостоки от переполнения?
Чтобы предотвратить переполнение, выбирая систему, руководствуйтесь рекомендациями непосредственно того производителя, у которого будете её приобретать.
1.
2.
3.
4.
5.
6.
Водосточные системы нужны для защиты крыши от влаги – они должны быстро отводить воду с кровли. Большая часть водостоков служит 5-12 лет – срок зависит от производителя, правильности установки и соблюдения требований к эксплуатации. Обычно случается так, что пластиковый или металлический водосток уже через пару лет не может качественно выполнять свое предназначение. Существует множество нюансов, которые нужно учитывать при монтаже водостока – только тогда он прослужит долгие годы без потери эксплуатационных характеристик.
Конструктивные элементы, используемые при устройстве системы водостока

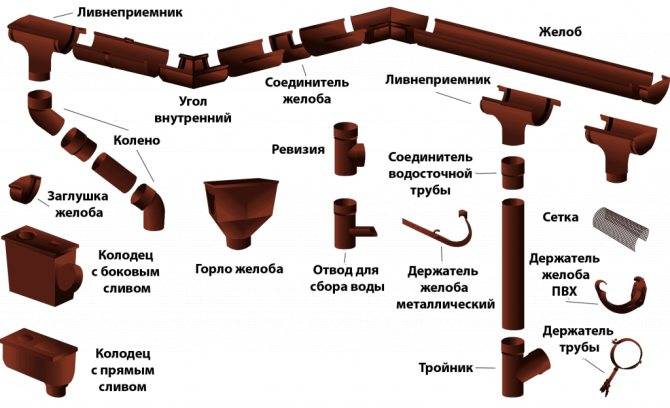

Все конструктивные элементы, используемые при сооружении системы водостока с поверхности кровли, можно классифицировать по двум категориям, это: назначение и материал, из которого они изготовлены.
По назначению элементы системы водоотведения бывают следующих видов:
- водоприёмные воронки и желоба – служат для приёма стоков и направления их в водоотводную магистраль;
- стояки –прокладываются внутри зданий и сооружений и служат для отвода воды в систему канализации, являются одним из элементов инженерных коммуникаций этих строений;
- водосточные трубы – прокладываются по фасаду здания и обеспечивают отвод воды в систему ливневой канализации;
- кронштейны и хомуты – служат элементами крепления конструкций;
- колена, угольники и тройники – фасонные элементы, служат для монтажа на сложных участках системы;
- уплотнители – обеспечивают герметичность соединений конструктивных элементов.
Водоприёмная воронка оснащается защитной решёткой, обеспечивающей её работоспособность при попадании на её поверхность посторонних предметов (листва, ветки, грязь и т.д.)
По материалу, используемому при изготовлении конструктивных элементов, системы водоотведения бывают выполнены из пластика или металла, при этом не важно, для какого варианта устройства они предназначены. Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик
Стояки изготавливаются из чугуна и полимерных материалов, а при устройстве наружной системы может быть использовано оцинкованное железо и медь, алюминий и прочный пластик.
Среди полимерных материалов для изготовления водостоков применяется поливинилхлорид, полиэтилен и полипропилен.
У каждого материала есть свои достоинства и недостатки, свойственные непосредственно им.
В связи с этим при выборе и устройстве системы водоотведения на них следует обратить особое внимание. К сведению! По форме водосточные трубы и желоба могут быть круглыми, квадратными или в виде полукруга, что позволяет выбрать модель в соответствии со стилем оформления здания
Стояки выполняются из труб круглого сечения
К сведению! По форме водосточные трубы и желоба могут быть круглыми, квадратными или в виде полукруга, что позволяет выбрать модель в соответствии со стилем оформления здания. Стояки выполняются из труб круглого сечения.
Варианты обогрева водосточной системы
Отсутствие системы антиобледенения приводит к образованию протечек в сточных конструкциях, разрушению фасада и фундаментного основания здания. Но главная опасность кроется в висячих наледях, которые при падении могут угрожать здоровью и жизни людей.
Для устранения обледенения и возможного повреждения водостоков, а также предотвращения протекания кровельного материала, осуществляется установка надежной системы обогрева.
Современная система антиобледенения поддерживает внутреннюю температуру нагрева конструктивных элементов водостоков и кровли выше 0. Она имеет достаточно простое и эффективное устройство, состоящее из нагревательных резистивных и саморегулирующихся кабелей.
- Кабель резистивный. Стандартный нагревательный элемент, который состоит из металлической токопроводящей жилы и термоизоляции. Он имеет постоянное сопротивление, постоянную температуру подогрева и стандартную мощность.
- Кабель саморегулирующийся. Элемент для обогрева кровель и водосточных систем представляет собой нагревающую матрицу для регулировки температурного режима, термоизоляции (внутренней и наружной) и оплетки.
Обогрев водостоков может быть: наружным – монтаж кабеля осуществляется в нижней части кровельного ската, внутренним – кабель устанавливается внутрь жёлоба и трубы.
