Как подключить пленочный теплый пол своими руками

Мощность и энергопотребление

Монтаж пленочного пола не так сложен, как кажется на первый взгляд. Главное – разобраться с инструкцией, не спешить и следовать всем рекомендациям, тогда обязательно все получится

Для начала важно определить, какой же мощности требуется закупить сам материал. В зависимости от показателей пол будет по-разному нагреваться

Выбор мощности пленочного теплого пола

Рассмотрим показатели мощности на примере полов Caleo. Итак, линейка этих пленок представлена 4 вариациями.

  1. Line – самый простой вариант. Пленка шириной 50 см и мощностью 130 Вт/м2. Идеальный вариант для дополнительного подогрева полов.
  2. Grid – это более мощная пленка, но при этом – надежная и прочная. Существует два вида в зависимости от мощности – 150 и 220 Вт/м2.
  3. Gold – этот вариант можно регулировать по мощности в зависимости от уровня температуры в помещении. Также существует два типа – на 170 и на 230 Вт/м2.
  4. Platinum – саморегулирующийся высокотехнологичный пол, который не боится даже запирания элементами интерьера, ему не страшны перегревы. Самый надежный и экономичный вариант мощностью 230 Вт/м2.

Теплый пол CALEO PLATINUM

Выбирать пленку по мощности нужно в зависимости от условий ее эксплуатации. Для подогрева пола только в туалете (дополнительного) можно взять самый простой и маломощный вариант, а вот если планируется обустройство полноценной системы обогрева большого помещения, то стоит взять пленку мощнее.

Также важно предварительно рассчитать и энергопотребление. Максимальный расход можно узнать, посмотрев на маркировку материала

Для примера: если мощность пленки составляет 220 Вт/м2, то за 60 минут квадратный метр потратит примерно 0,22 кВтч. Больше всего энергии тратится на разогрев системы. При регулярном включении и отключении полов можно сэкономить достаточно много средств при условии хорошей теплоизоляции.

Рассчитать нужную мощность пленки можно так.

Шаг 1. Если система будет применяться в качестве дополнительной для подогрева полов (будет организовано и центральное отопление), то следует помнить, что достаточно закрыть всего 50% всей поверхности пола, чтобы добиться нужного эффекта.

Пленкой можно закрывать не весь пол

Шаг 2. Далее нужно выяснить полезную площадь пола. К ней относятся только те участки, на которых ничего не стоит – открытый пол. Например, полезная площадь получилась 8,6 м2. Для получения значений достаточно вспомнить математику, снять замеры со свободного пространства и провести простые расчеты.

Определение полезной площади пола

Шаг 3

Затем нужно посчитать количество пленки, но при этом важно учитывать и ее параметры (ширину, длину и т. д.)

Рекомендуется закрывать всю полезную площадь. Так, например, выбор пал на пленку мощностью 150 Вт/м2, которая имеет ширину полотна 50 см. Таким образом можно выяснить, что мастеру понадобится иметь 4 отрезка пленки длиной по 4 м – получится 8 м2. Общая мощность составит 1,2 кВт, нагрузка 5,5 А.

Рассчитываем необходимое количество пленки

Теплый пол в частном доме: за и против

Установка тёплых полов в частном доме — правильное решение. Их можно использовать как основной или дополнительный обогрев, для создания комфортной и здоровой атмосферы в доме. За и против каждой модели мы озвучили выше, они общие для всех помещений.

Как мы уже говорили, существует несколько типов тёплых полов:

  1. Водяные — их устройство и процесс монтажа такой же, как и при установке в квартире. Они могут заливаться бетонной стяжкой или укладываться настильным способом. Если пол монтируется во время строительства здания, то возможно возведение на грунту. Суть в подготовке песчано-щебневой подушки, на которую укладывается «пирог» пола.

Особенность сооружение водяного пола в коттедже — установка котельного оборудования, в котором будет нагреваться теплоноситель. Чаще в частных дома уже имеют автономные котлы (газовые или электрические), которые обеспечивают потребность в горячей воде не только отопительной системы, но и водоснабжения.

В них, вода нагревается выше требуемого для полов уровня, и необходима установка распределительно-смесительного узла с насосом, в котором нагретый до 70 — 90 градусом теплоноситель будет разбавляться до +50 — нужный показатель для полов.

Если коттедж газифицирован, то выгодней устанавливать газовый котёл, тогда затраты на эксплуатацию будут минимальными.

  • Электрический кабель или маты — нагревательный провод, источником питания является электроэнергия, поэтому затраты на неё возрастут. Принцип монтажа электрополов в частных домах схож с их установкой в многоквартирниках.
  • Инфракрасные — плёнка или стержневые модели, работают от электросети. Процесс их укладки простой, но цена дороже, да и эксплуатация обходится в копеечку.

Особенность установки таких систем в частных домах в том, что чаще они монтируются ещё в процессе возведения здания, хотя возможно установить такой обогрев в уже в построенном коттедже.

Особенности ИК пленок от компании Heat Plus

Бренд Heat Plus занимается производством теплых полов (в том числе и инфракрасных). Особенности моделей, которые изготавливаются этой компанией, заключается в том, что они могут иметь различную форму пленки, а именно:

  • полосатую;
  • сплошную.

Особенности технологии производства ИК полов от этой компании позволяют избежать наличия не обогреваемых зон. Изготовление таких пленочных систем включает в себя равномерное нанесение углеродного материала на полиэстеровую основу, что позволяет добиться высокого уровня КПД отопительной коммуникации.

Рассмотрим другие достоинства ИК полов Heat Plus:

  • легкость установки;
  • износостойкость;

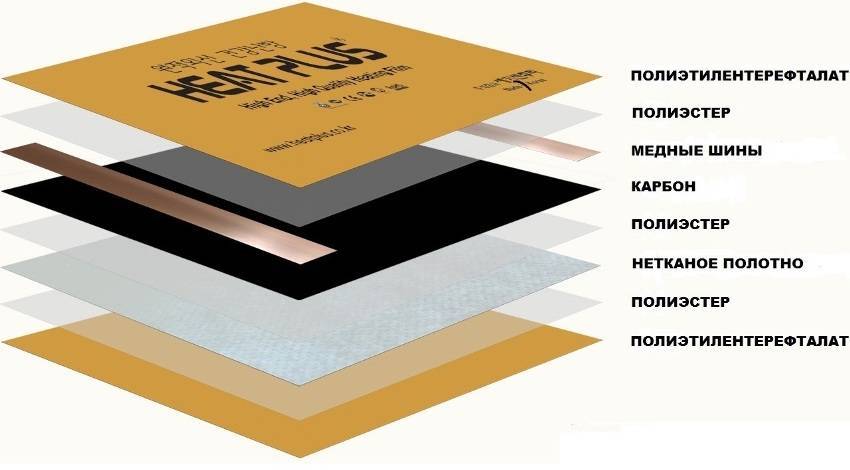

Инфракрасная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой покрытие толщиной 0,338-2 мм, состоящую из 5-9 технологических слоев

надежность.

Эксплуатационный срок подобно продукции может достигать 15 лет при нормальном использовании. При желании организация такой системы занимает не более одного дня, что является очень удобным.

Установка датчика температуры пола

Монтируется тепловой датчик непосредственно под отопительную пленку в нижней части полосы нагревающего элемента при помощи битумной ленты. Стоит учитывать, что для идеально ровного напольного полотна необходимо сделать углубление в районе расположения датчика.

Устанавливать датчик тепла под мягкие напольные покрытия лучше в том месте, где будет минимальная нагрузка, чтобы в ходе эксплуатации прибор не повредился. Хорошим вариантом будет расположение в том месте, где не будут ходить. Правильная установка датчика сможет гарантировать вашим полам гладкую и ровную поверхность.

С какими напольными покрытиями «дружит» пленочный теплый пол

Основой обогревательной системы выступает нагревательная углеродная пленка, которая при подключении к электросети начинает излучать инфракрасные лучи. За счет теплоотражающей подложки излучаемое тепло направляется на прогрев напольного покрытия. Это тепло может передаваться и другим предметам интерьера, которые располагаются в непосредственной близости.

Современную систему обогрева чаще всего устанавливают под паркетную доску, линолеум, ковролин. Они имеют оптимальную теплопроводность и отлично аккумулируют тепло. Но при монтаже пленочной обогревательной системы под ковролин и линолеум ее обязательно следует накрывать ДВП листами.

Обогревающую пленку можно без проблем стелить под плитку и ламинат

В сравнении с паркетной доской ламинат обеспечивает более низкую температуру пола. Чувствительное финишное покрытие быстро нагревается и также быстро остывает. Восполнить этот недостаток помогает система инфракрасного теплого пола, с которой отлично сочетается ламинат.

Кафель, несмотря на довольно презентабельный внешний вид, в качестве отделочного напольного материала применяется в домах нечасто. Причиной этому служит то, что холодная поверхность материала, по которой согласно отзывам хозяев, выбравших плитку в качестве напольного покрытия, особо не походишь в прохладное время года босиком. Но благодаря способности керамической плитки хорошо проводить тепло, в сочетании с инфракрасным теплым полом она обеспечивает превосходный эффект. За счет быстрого прогрева напольного покрытия и окружающих предметов создаются оптимальные условия для комфортного пребывания в доме.

Монтаж теплого пола

Плитку сажают на специальный клей для теплых полов. Чтобы увеличить качество связки нагревательной пленки и клея между ними прокладывают армирующую стекловолокнистую сетку.

Водяной тёплый пол

Водяной тёплый пол — это трубопровод, по которому движется нагретый теплоноситель. Половое покрытие прогревается за счёт горячей воды, поступающей из системы отопления или котла. Регуляция теплоносителя осуществляется при помощи коллекторного узла, оборудованного насосом. Подаваемая температура в трубы не должна превышать 45 градусов.

Водяная система имеет не мало плюсов:

  • равномерно прогревает помещение;
  • экономична — расходы на эксплуатацию не значительные;
  • допустима укладка по всей площади — нет риска перегрева поверхности под тяжёлой мебелью.

К минусам данного вида можно отнести:

  • сложный процесс укладки и продолжительный по времени;
  • конструкция уменьшает высоту потолков, ведь чаще она заливается бетонной стяжкой;
  • сложность ремонтных работ при протечке, так как потребуется демонтаж всего «пирога».

Важно знать! В многоэтажках такие устройства устанавливаются редко, потому что требуется разрешение на подключение к общей отопительной системе. Кроме того, есть риск затопления соседей снизу

Что касается материала, из которого изготавливаются трубы для тёплых водяных полов, то есть несколько разновидностей.

Медь

Медь — самый подходящий вариант для труб водяного тёплого пола. Она не подвержен коррозии, хорошо переносит механические нагрузки и давление, которое оказывается на материал внутри трубы. Выдерживает температуры от -100 до +250 градусов. В случаи, если теплоноситель внутри контура замерз — трубы не трескаются.

При использовании трубопровода из меди существует ряд ограничений:

  • не допустимо укладывать в одном контуре трубы из стали и меди;
  • не рекомендовано производить монтаж самостоятельно, так как работа сложная, требующая профессионального оборудования;
  • нельзя применять теплоноситель с кислой и щелочной средой, чтобы магистраль служила дольше.

Стоимость труб из меди высокая, но она окупится благодаря длительному сроку службы — более 50 лет.

Тёплые водяные полы с медными трубами рекомендовано устанавливать в домах с непостоянным проживаем, где есть опасность, что магистраль может замёрзнуть.

Металлопластик

Металлопластик — относительно новый материал, состоящий из внешнего и внутреннего слоя, а также армирующего с алюминиевой фольгой.

Трубы из этого материала обладают высокими эксплуатационными характеристиками. Они:

  • долговечны — до 50 лет;
  • устойчивы к коррозии;
  • невосприимчивы к отложениям минеральных образований;
  • биологически инертны — не выпускают вредоносные вещества;
  • стойки к химическим веществам — возможно заливать воду с различными добавками или антифриз;
  • лёгки — поэтому несложно произвести монтаж самостоятельно, без специального оборудования;
  • обладают хорошими звукоизолирующими свойствами.

К сведению! Несмотря на простоту монтажа труб из металлопластика, желательно иметь хотя бы небольшой опыт в данной работе. Так как неправильная установка, может привести к ослаблению фитингов в процессе эксплуатации. Поэтому лучше, чтобы часть контура залитая стяжкой была цельной. Кроме того, трубопровод из такого материала имеет температурные ограничения, от -10 до +95 градусов.

Полипропилен

Полипропиленовые контуры имеют приемлемую цену, несмотря на это эксплуатационные характеристики высокие, однако они не рекомендованы для тёплых полов. Причина кроется в жёсткости материала, что  усложняет процесс изгиба контура. Поэтому, специалисты советуют их стелить в ТП в исключительном случае, и в помещениях не подверженных минусовым температурам.

Сшитый полиэтилен (REX)

Этот материал относительно новый, но однако уже хорошо себя зарекомендовал. Он обладает неплохими свойствами:

  • температурный придел от 0 до +95 градусов, хотя непродолжительное время способен выдержать -50 и +150;
  • наличие деформационной памяти, то есть при заломе достаточно направить горячий воздух для восстановления формы;
  • имеет устойчивость к давлению;
  • трубы REX легко гнуться;
  • ему не страшна коррозия;
  • нет выделения токсичных веществ при работе.

Нужна ли дополнительная теплоизоляция или нет?

Дополнительная теплоизоляция при монтаже инфракрасного пола направлена на:

  1. Защиту обогреваемой комнаты, от проникновения в неё холодных потоков воздуха из вне;
  2. Сбережение тепла внутри помещения, и недопущение его выхода наружу.

Потребность в дополнительном утеплителе зависит от ряда факторов:

  • В каком помещении монтируется пол. Если оно расположено на грунте или над подвалом — то теплоизоляционный слой должен быть толще.
  • Какая подложка уложена — то есть, вид и её толщина. При использовании в качестве настила тонкого фольгированного изделия, требуется утеплитель из вспененного пенополистирола, пробки или пенопласта.

Основные плюсы

Стержневой карбоновый пол начал применяться не так давно. Но уже за столь короткое время имеет неоспоримые преимущества перед остальным типом отопления напольного покрытия:

  1. Не пересушивает воздух. Благодаря карбону нагреваются не столько близлежащие объекты в комнате, а сам воздух, но при этом не пересыхает. Влажность не опускается ниже 60%.
  2. Основание гибкое, походит под многие декоративные отделочные материалы.
  3. Полезный обогрев инфракрасными волнами, которые не вредят комнатным растениям и человеку.
  4. Легкость. Устанавливается на всякие напольные перекрытия.
  5. Отсутствует вероятность самовозгорания.
  6. Монтаж возможен даже в помещениях с высокой влажностью.
  7. Быстрый прогрев воздуха без пересыхания.
  8. Интеллектуальная система карбона способна саморегулироваться при перегреве, равномерно распределять температуру воздуха по помещению.
  9. На карбоновый пол со временем можно поставить мебель, если она там ранее не предполагалась. И это не будет служить нагреву шифоньера или тумбы.

Плюсы и минусы

Несомненно, инфракрасный тёплый пол имеет большое количество достоинств, сделавших его таким популярным на современном строительном рынке, но, к сожалению, существуют и некоторые недостатки, о которых производители обычно молчат в рекламе своего продукта.

Плюсы этого товара по заявлению производителя:

  1. Быстрый и лёгкий монтаж (не более двух часов).
  2. Нет необходимости в стяжке.
  3. Можно уложить не только под плитку, но и под ковролин, ламинат, линолеум.
  4. Высокая степень надёжности.
  5. 20% экономии электричества в сравнении с другими видами тёплых полов.
  6. Не сушит воздух в помещении.
  7. Ионизация воздуха.
  8. Противоаллергический эффект.

Однако если поближе рассмотреть вопрос инфракрасного тёплого пола, отзывы о товаре не столь однозначные и подобная система имеет свои нюансы:

  • Монтаж не настолько лёгкий как заявляет производитель. Да, разложить и разрезать плёнку действительно не составит труда, а вот подключить все контакты к ней довольно сложно, тут потребуется помощь опытного электрика, да и у него это займёт намного больше времени, чем заявляет разработчик.
  • Стяжка действительно не нужна, но поверхность пола должна быть идеально ровной, иначе есть возможность деформации, повреждения плёнки либо отход контактов. Поэтому если в помещении неровный пол, всё равно необходимо будет делать стяжку либо укладывать другое покрытие для выравнивания.
  • Экономия электроэнергии действительно имеет место, однако, только при хорошей бесперебойной работе общего отопления.
  • Сам по себе инфракрасный тёплый пол действительно не сушит воздух, однако, в сочетании с центральным отоплением подобный эффект пропадает.
  • Ионизация воздуха хорошая, а вот с противоаллергическим эффектом все несколько сложнее, отзывы по этому вопросу неоднозначны, поэтому пока польза не доказана.
  • Производитель заявляет, что обогрев происходит за счёт нагрева пола и мебели в помещении, однако, при сильном нагреве деревянная мебель может портиться и рассыхаться. Поэтому ставить её на участки с инфракрасным тёплым полом нежелательно, что стоит учитывать при укладке.

И не забывайте, что датчик температуры воздуха и пола в подобной системе нельзя закрывать, иначе он начнёт некорректно работать.

Общие понятия об электрическом подогреве полов

Электрический подогрев пола, по сравнению с водяным, привлекает куда меньшим объемом строительных и монтажных работ, более доступными по итоговой стоимости комплектующими, простотой пуска и настройки, послушностью в управлении в ходе эксплуатации. Многие побаиваются высокой цены электроэнергии, но современные системы термостатического регулирования и программирования оптимальных режимов работы делают такие полы вполне экономичными.

Все электрические теплые полы можно разделить на две больших категории:

В одной из них за основу взят обычный резистивный нагрев проводника, который отдает тепло прямой теплопередачей. В качестве нагревателя используется кабель, метражом, укладываемый «змейкой» или «улиткой», или уже собранный петлями оптимальной формы и размера на сетчатой основе.

Резистивный подогрев пола греющими кабелями предполагает заливку цементно-песчаной стяжки толщиной не менее 30 мм.

Такая теплопередача предполагает и необходимость массивного аккумулятора тепла, с последующей постепенной его отдачей на поверхность пола. Поэтому системы подобного типа, как правило, заливаются стяжкой определенной толщины, по поверхности которой впоследствии будет настилаться финишное покрытие.

Справедливости ради скажем, что пытаются смонтировать подобные системы и без стяжки, но эффективность и экономичность теплого пола сразу становится весьма сомнительной.

Чаще всего такие полы монтируют не для замены система обогрева, а лишь для повышения комфорта проживания (или пребывания) человека в конкретном помещении.  И с этой задачей они прекрасно справляются, показывая экономичность и удобство.

Выпускаются инфракрасные нагреватели для пола в виде пленок, стержневых матов. Особняком стоит еще мобильная система, которая не монтируется навсегда, а может быть легко убрана или перенесена в другое помещение.

Как уложить инфракрасную термоплёнку на потолок

Технология монтажа на потолке мало чем отличается от той, что требуется при укладке ИК полов на стенах. Единственным отличием является то, что финишный отделочный материал не доложен создавать весовой нагрузки на пленку. Поэтому для защитного декора используют любые конструкции, которые не оказывают непосредственной нагрузки на маты.

Идеальным решением являются металлопрофильные системы. Оптимальным является использование гипсокартона, а также армированного пластика, потолков типа Армстронг. Также, как показывает практика, натяжные потолки совместимы с ИК теплым полом.

Крепление пленки к потолку производят последовательно, начиная с фиксации с одного края и постепенно разматывая рулон и закрепляя его в месте отсутствия электропроводящих элементов.

Чем можно покрыть ИК плёнку сверху

Укладка на стене и потолке имеет одну общую сложность. Необходимо обеспечить пожаробезопасность системы и уменьшить возможные теплопотери. Поэтому крайне тщательно следует подходить к выбору отделочного материала.

Лучше всего подойдут гипсовые строительные смеси и гипсокартоновые конструкции. Отопительные термопленки на полы и стены следует покрывать защитным слоем из негорючего и теплопроводного материала, с минимальным процентом потерь тепловой энергии.

В зависимости от выбора отделочного покрытия, необходимо выбрать подходящую мощность пола. На стены и потолок следует устанавливать пленку с производительностью полностью компенсирующей потери тепловой энергии.

Защита от перегрева поверхности обеспечивается установкой терморегулятора. Сверху слоя пленки рекомендуется проложить дополнительный слой теплоизоляции. Температурный контроль будет обеспечиваться автоматически с помощью установленных датчиков.

Особенностью отслеживания необходимого температурного режима является установка контроллеров не в комнате, а непосредственно рядом с элементом нагрева.

Утепление стен с помощью инфракрасной пленки зачастую ограничено необходимостью обеспечения большего количества свободного пространства, тогда как установка системы отопления на потолке может быть компенсирована защитным слоем металлоконструкции.

Что лучше, инфракрасное отопление пола, стен или потолка

Плёночный инфракрасный энергосберегающий обогрев практически не отличается по эффективности из-за выбора места установки системы отопления на потолке, полу или стенах.{banner_downtext}Но при выборе месторасположения следует учитывать некоторые моменты:

  1. Эффективность обогрева дома. На этот показатель может повлиять расстояние между стенами и потолком и полом. Так для расстояния более чем 2,5 м. понадобится более мощная система отопления.

Потолочное или напольное инфракрасное отопление должно обеспечивать равномерный прогрев помещения, отсутствие холодных зон. Целесообразность выбора того или иного варианта обеспечивается техническими характеристиками и особенностями самого здания: площадью, возможными теплопотерями и т.д.

Темперирование стен пленочным теплым полом, как правило, более экономически выгодное и обеспечивает стабильный результат и меньшие затраты во времени, необходимого для монтажа системы отопления.

Пленочные инфракрасные полы независимо от их расположения, обеспечивают стабильный нагрев помещения. Но на выбор локализации источника обогрева в первую очередь влияет не только этот фактор, но и стоимость и простота монтажа системы отопления, а также ее эффективность. Некоторые коррективы могут внести технические особенности здания.

Минусы инфракрасной системы «теплый пол»

Главным недостатком системы является наличие большого количества скрытых контактов. Поэтому после установки инфракрасного теплого пола, обязательно тестируют его работоспособность, проверяя надежность контактов между нагревательной пленкой и проводами.

Хоть монтаж системы не составляет трудностей, сложность могут вызвать серебряные контакты, при подключении которых следует знать ряд нюансов. Например: контакт необходимо ставить на пленку определенной стороной, в противном случае при зажимании невозможно обеспечить надежность соединения. Поэтому установку теплого пола стоит доверить профессионалу, который знает все тонкости технологии.

Схема: подключение ИК обогрева

Утверждение, что при монтаже на бетонный пол нет необходимости выполнять стяжку актуально лишь в том случае, когда основание имеет максимально ровную поверхность. Нагревательная пленка имеет малую толщину и при укладке на «рельефную» поверхность может просто порваться.

Совет: При установке пленочного теплого пола под ламинат не рекомендуется систему сразу вводить в эксплуатацию. Запускать ее можно, когда ламинат прогреется до комнатной температуры.

Регулирующие и контролирующее температуру устройство

За процесс регулировки и контроля температурного уровня электрического пола отвечает терморегулятор. После настройки, он сам поддерживает заданную температуру.

Термостат отталкивается от показателей датчика, он подключён к нему термозащитным проводом.

Терморегуляторы бывают механическими и автоматическими:

  1. Автоматические имеют цифровой дисплей, на нём показывается градус нагрева помещения. Удобная составляющая в таком аппарате — пульт для регулировки температуры.
  2. Механические — оснащены регулировочной ручкой, ей производится установка температурного уровня.

Термостат работает постоянно, поэтому материал, из которого он изготовлен должен быть качественный, а контактные соединения надёжные. Он реагирует на любые сигналы от датчика — отключает или включает нагрев.

Технические характеристики нагревательной пленки

Перед приобретением пленочного пола рекомендуется тщательно изучить предлагаемые на рынке модели, чтобы выбрать наиболее оптимальный вариант по качеству и стоимости. Для этого требуется разобраться в отличиях и технических параметрах разных вариантов.

При покупке термической пленки желательно обратить внимание на следующие характеристики:

  • мощность – всегда указана из расчета на один погонный метр. Как правило, подходящим значением является 44-68 Вт;
  • температура плавления – указывается 130 градусов, однако в процессе эксплуатации она не должна повышаться выше 55 градусов Цельсия;
  • процент и/к излучения в общем частотном спектре – рекомендуется значение выше 95%;
  • толщина материала – наиболее распространенная толщина равна 0.4 мм;
  • длина и ширина пленочного полотна – в большинстве случаев 8 х 0.5 м. Определяется исходя из площади помещения.

Особенности водяных полов

Главные недостатки водяного типа теплого пола — это капитальный характер работ при подготовке к его установке, а также большая стоимость и сложность монтажа водяной системы. Необходимо полностью ликвидировать старое покрытие вместе со стяжкой. Сама конструкция обогрева занимает много пространства из-за необходимости утепления основания для водяного пола. Только после этих работ укладываются трубы для постоянной циркуляции горячей воды, а сверху заливается стяжка. Как результат, только на конструкцию водяного пола уходит 6-8 см толщины пола, к тому же сюда добавляется еще и слой утеплителя толщиной 5-16 см.

Вся конструкция водяной системы получается довольно массивной, что может стать большой помехой при монтаже ее в квартире. В этом случае требуется специальное разрешение на обустройство водяного пола. Кроме того, монтаж водяной системы целесообразен только при отоплении всей площади дома или квартиры.

Несмотря на стоимость и сложность монтажа, водяную систему теплого пола следует выбрать из-за ее экономичности в работе и низкого уровня затрат на эксплуатацию.

Водяная система обогрева

Инфракрасная плёнка

Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.

Устройство

Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.

Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.

 Плёнки инфракрасного типа выпускаются двух видов:

  • сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
  • полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.

Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.

Способ монтажа плёночной системы «сухой», без заливки стяжки.

Принцип работы

Инфракрасная отопительная пленка – Инфракрасные обогреватели

Watch this video on YouTube

При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.

Плюсы и минусы

Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.

Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.

К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
