Как устроена насосная станция водоснабжения частного дома и дачи

Как собрать и подключить бытовую систему к колодцу?

Необходимо подготовить все комплектующие: помпу, гидроаккумулятор, автоматику, трубу, кабель, фильтр, обратный клапан и переходники.

Зная схему подключения, вы поймете, в какой последовательности должна быть собрана установка:

К насосному аппарату для колодца крепится ГА.
Через специальный переходник происходит подключение помпы.
На этом же переходнике монтируется система автоматики: реле сухого хода, датчики и прочее

Важно знать, как правильно настроить автоматику для корректной ее работы.
На конец трубопровода крепится клапан(обратный), сетчатый фильтр грубой очистки, и все это опускается в источник.
Дополнительно можно смонтировать клапан (обратный) перед гидроаккумулятором – на случай, если первый выйдет из строя.
Гидравлическая станция с электроприводом обязательно требует установки индивидуального УЗО.
Перед тем, как подключить агрегат к колодцу и запустить ее, важно сделать разводку по дому и установить запорную арматуру.. Само устройство водоснабжения из колодца устанавливается в чистом и сухом подвале, на резиновую прокладку, чтобы нивелировать возможную вибрацию

Этот вариант подходит для дачи

Само устройство водоснабжения из колодца устанавливается в чистом и сухом подвале, на резиновую прокладку, чтобы нивелировать возможную вибрацию. Этот вариант подходит для дачи.

Правильная эксплуатация оборудования

Насосные станции предназначены для долговременной автономной эксплуатации в непрерывном режиме. Они могут использоваться для целей бытового водоснабжения и пожаротушения. Отличными характеристиками и высокой надежностью отличаются современные модели марки Джамбо. Они требуют минимального технического обслуживания. В процессе их нормальной работы необходимо:

• периодически производить наружный осмотр на отсутствие пропусков и посторонних звуков;
• не реже одного раза в год промывать фильтр грубой очистки;
• в случае длительного перерыва на зимний период освободить все полости от воды и хранить демонтированное оборудование в отапливаемом помещении;
• при первом пуске после расконсервации проверить правильность всех подключений и убедиться в плавности работы насоса.

Как работает насосная станция?

Насосная станция – это комплекс устройств, состоящих из насоса, гидробака-накопителя с резиновым или мембранным вкладышем, реле давления и пульта управления.

Принцип работы станции достаточно прост. Насос закачивает воду в гидробак, здесь вода находится под определенным давлением, которое зависит от  ее количества и объема воздуха в емкости. По мере расходования воды давление в гидроаккумуляторе уменьшается.

Настроенное соответствующим образом реле давления фиксирует изменение количества воды. При достижении минимального значения настроек реле включает насос, чтобы гидробак был заполнен водой. По мере заполнения емкости давление возрастает, реле фиксирует его максимальный уровень и отключает насос.

Цикл включений и отключений повторяется таким образом, чтобы в баке постоянно находилось количество воды, способное обеспечить потребности жильцов дома.

Такая система отличается высокой эффективностью. Например, если бы водопровод был подключен непосредственно к насосу, оборудование приходилось бы включать каждый раз, когда кто-то откроет кран.

Основой насосной станции является насос любой системы, но чаще всего центробежного типа. Его работой управляют датчики давления и оснащенный эластичной мембраной гидроаккумулятор, реагирующий на изменение объема воды (+)

Наличие насосной станции с гидробаком позволяет свести количество включений/отключений насоса до необходимого минимума. Это значительно экономит ресурс работы оборудования, продлевает срок его службы. Поскольку вода в гидробаке находится под давлением, во всей водопроводной системе дома можно создать хороший напор.

Приемлемый показатель обычно составляет около 1,5 атм, но его можно и повысить при необходимости. Отдельные бытовые приборы (стиральные и посудомоечные машины, ванны с джакузи, душевые кабины с гидромассажем) при отсутствии достаточного давления в водопроводной системе просто не могут работать.

Насосная станция эффективно решает эту проблему.

На этой схеме наглядно изображено устройство насосной станции и принцип работы такого оборудования: вода поступает в гидробак, который заполняется в автоматическом режиме (+)

Если по какой-то причине доступ к воде ограничен или отсутствует (поломка насоса, резкое понижение дебита скважины и т.п.), запас воды в гидробаке окажется очень полезным.

Водой можно будет пользоваться какое-то время, пока не восстановлен доступ к водным ресурсам. Если вместо станции используется насос, его отключение автоматически лишает воды всех жильцов дома.

Назначение основных частей станции

Назначение насосной установки общеизвестно – подъем воды из заглубленного источника и подача  в жилище под давлением по напорному трубопроводу. Из вышесказанного следует, что технически насосная станция – это электронасос, укомплектованный дополнительными элементами. позволяющими ему работать автоматически. Отсюда вытекает, что расходо-напорные характеристики станции определяются входящим в ее состав насосом.

Блок автоматики предназначен для отслеживания давления в системе водоснабжения дома. Это может быть относительно простое механическое (с пружинными задающими элементами), пневматическое или электронное реле давления, имеющее две настройки: нижний и верхний порог. Иногда встречается т.наз. «струйная» автоматика, фиксирующая начало каждого отбора воды из кранов. В любом случае данный блок включает и отключает забор воды насосом путем пуска/останова приводного электродвигателя.

Гидроаккумулятор представляет собой полый цилиндр, внутри которого расположена эластичная (резиновая, пластиковая) «груша», заполняемая водой при работе станции. Этот элемент предназначен:

• уменьшения числа включений насоса;
• для демпфирования гидроударов;
• создания оперативного запаса воды;
• поддержания давления внутри системы при выключенном насосе.

Устройство гидроаккумулятора.

Работа его происходит аналогично мембранному расширительному баку закрытой системы отопления: заполняясь водой, подаваемой насосом, «груша» расширяется, сжимая воздух между собой и стенками стального бака, пока давление жидкости не достигнет верхнего порогового значения срабатывания автоматики. Однако «груша» гидроаккумулятора постоянно подвергается частым знакопеременным нагрузкам (в отличие от мембраны расширительного бака). Поэтому она должна быть гораздо прочнее, хотя термостойкость ее может быть ниже.

Гидроаккумулятор достаточной емкости позволяет реже включать/выключать насосную установку. Ведь износ электродвигателя и насоса происходит не вследствие длительной работы, а из-за частых пусков/остановов. Внутри дома можно выполнять водоразбор, пока избыточное давление воды в системе остается выше нижнего порогового значения.

Многие домовладельцы (дачники) не понимают назначения гидроаккумулятора. Стремясь достичь экономии бюджета, они строят автономное водоснабжение путем соединения обычного садового насоса с блоком автоматики, рассчитывая, что последний будет поддерживать давление воды непосредственно в трубах. Да, эту величину можно поддерживать стабильной таким способом. Однако гидроаккумулятор выполняет весьма важную функцию – он демпфирует (смягчает) гидроудары в системе, т.е. резкие скачки давления воды в трубах, вызываемые изменениями скорости движения потока.  Данное явление возникает при открытии кранов, когда создается резкий и сильный напор воды. Гидроудары сильно сокращают сроки службы труб и запорной арматуры. Частые скачки давления могут вывести из строя смесители и другие сантехустройства.

Лучшие насосные станции для обычных условий работы

Для использования насоса в загородном доме подбираются модели средней мощности, поскольку выкачка воды не производится на большой глубине

Также важно учитывать следующие факторы:

1. Емкость водяного бака.
2. Потребляемая мощность.
3. Компактность товара.
4. Простота подключения патрубков.
5. Защищённость насоса. Для загородного дома выпускают продукцию производители ВИХРЬ, Denzel, DAB. Лучшие из них описаны ниже.

ВИХРЬ АСВ-800

Цена от 6300 руб.

Открывает рейтинг стандартная насосная станция, которая подходит для выкачки воды не только из открытых водоемов, но и колодцев. По отзывам пользователей продукция автономна, неприхотлива в обслуживании. Поддерживается стабильное давление в системе и нет необходимости часто осматривать насос. Он без проблем прокачивает воду в больших объемах, предусмотрен емкостный расширитель. Используется центробежный насос, который обеспечивает пропускную способность более 3 кубических метров час. Станция работает от стандартной сети 220 вольт и мощности в 800 кВт хватает, чтобы обеспечить стабильное водоснабжение дома. Если рассматривать особенности, отмечается защищённость мотора и простота включения. Периодически производится очистка, а кожух изготовлен из пластика, поэтому боится повышенной температуры и вибрации.

Характеристика	Величина
Мощность	800 Вт
Производительность	3600 л/час
Напор	40 м
Объём гидроаккумулятора	19 л

Преимущества:

• Стабильное напряжение.
• Высокий напор.
• Простая установка.
• Защищённость мотора.

Недостатки:

• Высокий уровень вибрации.
• Корпус из пластика.

ВИХРЬ АСВ-800/19

Проверенный Denzel PS1000X

Цена от 8000 руб.

Модель немецкого производителя производится в пластиковом корпусе с центробежным насосом. Устройство можно назвать защищенным, ротор не боится повышенной вибрации. Мощности хватает, чтобы обеспечить напор в 44 метров. Снек изготовлен из пластика, однако не боится повышенных нагрузок. Среди моделей с одноступенчатой системой всасывания продукция отличается качеством центробежного насоса.

Характеристика	Величина
Мощность	1000 Вт
Производительность	3500 л/час
Напор	44 м
Объём гидроаккумулятора	4 л

Преимущества:

• Малый вес.
• Защищенность товара.
• Хороший напор.

Недостатки:

• Шумливость модели.
• Сложность регулировки давления.

Denzel PS1000X

DAB AQUAJET 132 M

Цена от 13700 руб.

Данная насосная станция для дачи подходит для перекачки чистой воды. Она работает с системой защиты, обладает компактными размерами и весит лишь 20 кг. Итальянские специалисты основной упор сделали на производительность и простоту использования.

Характеристика	Величина
Мощность	1000 Вт
Производительность	4800 л/час
Напор	48.3 м
Объём гидроаккумулятора	20 л

Преимущества:

• Высокая класс защищенности.
• Разумная цена.
• Качество патрубков.

Минусы:

• Недолговечность.
• Быстрый износ мотора.

DAB AQUAJET 132 M

АКВАРОБОТ JS 60

Цена от 7200 руб.

Эту насосную станцию можно назвать универсальной, она подходит для выкачки воды из накопительных резервуаров и открытых источников водоснабжения. Мощности хватит, чтобы обеспечить высокую производительность. Модель изготавливается в жестком корпусе и рассчитана на значительные нагрузки.

Характеристика	Величина
Мощность	450 Вт
Производительность	2400 л/час
Напор	33 м
Объём гидроаккумулятора	19 л

Плюсы насоса:

• Качество фланца.
• Защищенность корпуса.
• Не боится высоких температур.

Некоторые минусы:

• Большая вибрация
• Не подходит для скважин.

АКВАРОБОТ JS 60 – 5

ДЖИЛЕКС Джамбо 70/50 Н-24 (угл. сталь)

Цена от 11800 руб.

Особенность станции заключается в использовании ёмкостного гидроаккумулятора. Предусмотрено оборудование для отслеживания давления и используется защищённый электрокабель. Станция работает в автономном режиме и потребляет незначительное количество электроэнергии.

Свойства	Величина
Мощность	1100 Вт
Производительность	4200 л/час
Напор	50 м
Объём гидроаккумулятора	24 л

Основные плюсы:

• Защищенность фланца.
• Герметичность конструкции.
• Выносливость насоса.

Незначительные минусы:

• Низкое качество ротора;
• Проблемы с фильтром.

ДЖИЛЕКС Джамбо 70/50 Н-24

Как выбрать насосную станцию для частного дома

Монтируется устройство в подвале, отдельном помещении либо в шахте. При запуске системы вода закачивается в специальную емкость. Когда достигается верхний предел давления, насос перестает работать. Когда кран в доме или на улице открывается, давление в баке снижается, засасывая из скважины очередную порцию воды. Цикл повторяется.

Насосные станции для дачи бывают следующих типов:

• Центробежные, вихревые одноступенчатые. Они устанавливаются на поверхности, имеют небольшую производительность, но создают мощный напор. Основные плюсы агрегатов – бесшумность, низкая цена. Минус – малая глубина всасывания – всего 7–8 м.
• Многоступенчатые. Агрегаты для поверхностной установки около скважины глубиной до 8 м. Плюсы – тихая работа, высокая производительность.
• Со встроенным эжектором. В этих системах часть выходного потока перенаправляется во всасывающуюся магистраль. Благодаря такому устройству вода поднимается с глубины до 10 м. Агрегаты подойдут для установки возле открытых водоемов, колодцев и вкопанных в землю резервуаров. Минус – высокий уровень шума, поэтому при установке в помещениях нужно позаботиться о звукоизоляции.
• С выносным эжектором. Эти системы более тихие, поднимают воду с глубины до 35 м. Эжекторное устройство устанавливается вдали от станции либо в источнике. Во втором случае дополнительно необходимо монтировать еще одну магистраль с двумя параллельными трубами – подающей и рециркуляционной.

При выборе важно учитывать тип монтажа станции:

• Поверхностный. Насосные станции водоснабжения устанавливаются внутри дома либо рядом со скважиной, в отдельном строении или приямке.
• Заглубленный. Используется глубинный насос, который поднимает воду с глубины до 300 м. Часто к таким системам относят профессиональное оборудование.

Критерии выбора

Мощность. Бытовые установки идут с параметрами – 0,6–1,5 кВт. Выбирайте мощность с учетом ежесуточной потребности в воде

Обратите внимание на расстояние станции от скважины, высоту подъема жидкости. При близости к колодцу и небольшой глубине залегания грунтовых вод требуется меньше мощности.

Производительность

Показатель измеряется в количестве воды, которое выдается агрегатом за час. Параметр указывается в техпаспорте, у бытовых установок он равен 2000–6000 л/ч.

Объем накопительного резервуара. Значение зависит от потребляемого количества воды. Для одного человека хватает объема 20–30 л, для небольшой семьи – 50 л, для 5 человек и более подойдут баки на 100 л. Емкости менее 24 л покупать не рекомендуется, так как у них короткий срок службы.

Защита от сухого хода и перегрева. Агрегаты с данной функцией отличаются бесперебойной работой и длительным сроком эксплуатации. Когда нет воды в скважине, система отключается, защищая двигатель от перегрева.

Способ управления. Он бывает ручным, дистанционным или автоматическим. В последнем случае включает и выключает насос реле давления.

Материалы. Гидроаккумуляторы делаются из черной или нержавеющей листовой стали. Последний материал более прочный и долговечный, устойчив к коррозии. Корпус и рабочие колеса пластиковые, стальные либо чугунные. Пластик – недолговечный, сталь и чугун – более практичные в эксплуатации. Самые дорогие и качественные агрегаты делаются из алюминия, латуни и бронзы.

Основные характеристики насосных станций

Технические характеристики являются основными критериями выбора насосной станции, поэтому их необходимо рассмотреть отдельно.

Производительность

Эта величина характеризует способность оборудования обеспечить потребителя водой в зависимости от его потребности. Максимальная потребность в воде отдельно взятого объекта можно определить, зная точки водоразбора, предусмотренные в нём. Для каждого элемента системы водоснабжения существуют усреднённые нормы водопотребления в единицу времени, поэтому сложив эти цифры, можно получить максимальную потребность в воде для конкретного объекта. В справочной литературе эти значения приведены в литрах в секунду, поэтому их следует перевести в требуемую шкалу (л/ч) и перемножить на коэффициент использования, определяемый по следующей формуле.

Формула для определения коэффициента использования при расчёте потребности в воде конкретного объекта

В данной формуле Х – это количество точек водоразбора. Кроме этого, существуют онлайн-калькуляторы для определения данного показателя и специальные программы, но для определения максимальной потребности небольшого загородного дома достаточно и приведённого выше алгоритма расчёта.

Максимальная глубина забора воды

Максимальная глубина забора воды характеризует расстояние между осью насоса и зеркалом водного объекта в вертикальной плоскости. На этот параметр также оказывает влияние расстояние между точками по горизонтальной оси (от станции до водозабора), поэтому при выборе модели необходимо данную величину разделить на 10 и полученное значение прибавить к цифре, характеризующей глубину в вертикальной плоскости.

Конструкция обратного клапана

Объём гидроаккумуляторного бака

Как уже было указано выше, объём бака-накопителя характеризует способность насосной станции обеспечивать водой систему водоснабжения при отключённом электроснабжении. Следует помнить, что чем больше объём гидроаккумулятора, тем выше стоимость насосной станции. Кроме этого, на стоимость оказывает влияние материал, используемый при изготовлении. Дешевле обойдутся конструкции, изготовленные из чёрного металла, а дороже − из нержавейки или чугуна.

Напор воды в системе водоснабжения

Напор воды характеризуется давлением, создаваемым насосом в системе водоснабжения.

Для домов коллективного пользования к этому параметру предъявляются определённые требования, характеризующие давление у самого удалённого объекта водопотребления.

Для загородного дома таких требований нет, но давления воды в самой удалённой точке должно быть достаточным для работы санитарно-технического и прочего оборудования.

Система автоматического водоснабжения на базе погружного насоса

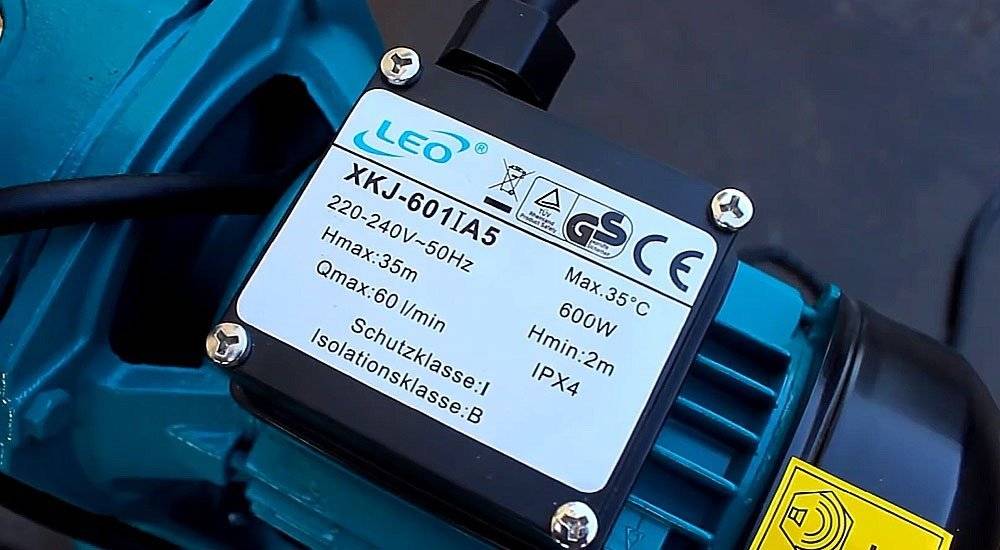

Мощность установки и напряжение питания

Бытовые модели насосных станций рассчитаны на работу от сети напряжением в 220 Вольт, их мощность составляет 0,5−2 кВт. Более мощные агрегаты, как правило, промышленного использования имеют мощность более значительную и работают от электрической сети в 380 Вольт.

Наличие систем автоматики

Объём систем автоматики зависит от назначения насосной станции. Так, для дачи или орошения подойдут модели с ручным управлением, а для системы водоснабжения – с устройством датчиков контроля давления, посредством которых насосная станция включается в работу автоматически.

Защита от сухого хода и перегрева

Эти функции также относятся к системам автоматики, но ими комплектуются только дорогие модели. Защита от сухого хода отключает агрегат, если в объекте водозабора по каким-либо причинам исчезнет вода.

Насосная станция модель «Hammer Flex NST800А»

Перегрев – это ещё одна причина выходаиз строя насоса или электрического двигателя, поэтому при возникновении таких ситуаций защита отключает насосную станцию от электрической сети.

Особенности устройства

Автоматика отслеживает давление в системе, по мере необходимости следит за включением и выключением двигателя давления гидронасоса. Именно поэтому блок управления состоит из манометра и реле. Манометр предназначен для контроля текущего давления, а реле занимается управлением насоса.

Покупая устройство, следует проверить, есть ли в наличии контролер потока. Он необходим для того, чтобы предохранить двигатель от перегрева, если в водозаборе отсутствует жидкость. Каждый отдельный компонент должен работать исправно и слаженно с другими устройствами.

Перед началом эксплуатации насосной станции следует сделать проверочный запуск

Насосная станция состоит из:

• Выходного штуцера;
• Заливного отверстия;
• Входного штуцера;
• Сливного отверстия;
• Электрокабеля с вилкой;
• Блока автоматики;
• Гидроаккумулятора;
• Манометра;
• Реле давления;
• Шланга.

Заводская компоновка предполагает, что в состав агрегата входит поверхностный гидронасос. Бытовая станция, подкачивающая воду, является комплексом устройств: при выходе из строя одного она перестанет работать исправно. Насосное оборудование можно сделать своими руками. Но лучше приобрести заводскую версию системы.

Что нужно учесть при выборе станции?

Выбирая подходящую модель станции, необходимо ознакомиться с принципом работы агрегата и его устройством. Прибор может включать две разновидности насосов. Кроме того, в составе присутствует шланг, реле сухого хода, гидроаккумулятор, манометр, фильтры и другие элементы. Конструкция характеризуется габаритными размерами, а напор воды регулируется при помощи реле давления.

Конструкция часто отличается несложным монтажом

Особенности выбора проточного насоса

При выборе изделия необходимо учесть параметры, которые характеризуют бесперебойность системы. Это давление, вместительность бака и датчики, которые позволяют контролировать давление воды.

Как выглядит устройство перед началом монтажа

Показатель мощности насоса характеризует производительность системы в целом. Особенно ценятся бесшумные насосные станции водоснабжения для частного дома.

Какой насос выбрать для скважины?

При выборе станции для скважины учитываются следующие показатели:

• необходимый объем воды в час. Производительность насоса не должна превышать данный показатель;
• глубина скважины. При значении более 9 метров подбираются глубинные агрегаты;
• объем гидроаккумулятора должен соответствовать уровню потребления.

Подбор конструкции для скважины

Также при выборе оборудования учитывается материал корпуса и защита от перегрева и сухого хода.

Оборудование для колодца

Для обеспечения водой из колодца подойдет агрегат производительностью в 3000-6000 литров за час. Накопительный бак должен иметь такой объем, чтобы его запаса хватило при возникновении сбоев или отключении электричества.

Вариант изделия для колодца

Основные функции блоков автоматики для насосов

Колодцами и скважинами оборудовано большое количество загородных участков. Владельцы стремятся иметь автономный источник воды. Чаще это технический ресурс, который используется для полива. Но и в качестве питьевой такую воду применяют достаточно активно. По химическому составу она может значительно превосходить водопроводную воду, особенно если забор осуществляется с большой глубины.

Схема работы автоматики для насосов водоснабжения и скважины по эффективности не уступает центральным системам.

Для того чтобы процесс был оптимальным в техническом отношении и удовлетворял требованиям, многие предпочитают купить автоматику для скважинного насоса.

По функциональности механизмы можно разделить на два вида:

• регулирующая подачу воды автоматика;
• защитная система.

Регулирующие механизмы позволяют настроить необходимый поток. При поливе – более интенсивный, для бытовых нужд, в том числе и для подачи на нагревательные и бытовые приборы, – меньшей силы.

Защитный механизм предупреждает поломку агрегата в случае значительного перепада напряжения. В ситуациях, когда уровень воды изменился, выкачка невозможна, при включении осуществляется сухой ход.

Хорошо налаженная схема работы скважины и автоматики для насосов водоснабжения по эффективности функционирования не уступает центральным системам и даже в некотором отношении превосходит их. При пользовании индивидуальным источником исключаются перебои и отключения, затраты на электроэнергию меньше, чем оплата за количество потребленной из центральной системы снабжения воды. В тех случаях, когда возможно применение в качестве питьевой, перевес становится еще более значительным.

По функциональности автоматика делится на регулирующую подачу воды и защитную.

Возможные неполадки

Поломки, как правило, чаще касаются мембранной емкости. Распространенные случаи такие:

• слишком частое включение. Нужно проверить давление в ГА. При низком показатели его подкачивают обычным велосипедным насосом. Если же причина в разорванной мембране, ее меняют. Если после этого насосная станция как работает с перебоями, так и остается в таком состоянии, несмотря на принятые меры, то причину нужно искать в повреждениях корпуса. Тогда выход один – сервисный центр
• водные капли на ниппеле клапана для стравливания воздуха – признак повреждения мембраны, поэтому устройство необходимо сразу же отключить водопровода. Воздух не должен поступать в трубы
• если нагнетатель не хочет включаться вообще, то рекомендуется проверить выставленные на реле давления показатели. Они могут быть слишком высокими. Также возможная причина – попадание воздуха в шланг для всасывания, что приводит к активации защиты от «сухого хода»

Гидравлическая насосная станция весьма многофункциональная. Она способна одновременно обеспечить подачу воды для полива огорода, в баню, в дом. Для этого просто врезаются трубы с клапанами, которые для незадействованной точки забора можно перекрыть. Если стоит вопрос, что будет обеспечивать жилой дом водой, только внешний, погружной насос или насосная станция, включающая их в свою схему, однозначно, выбор следует остановить на последнем варианте.

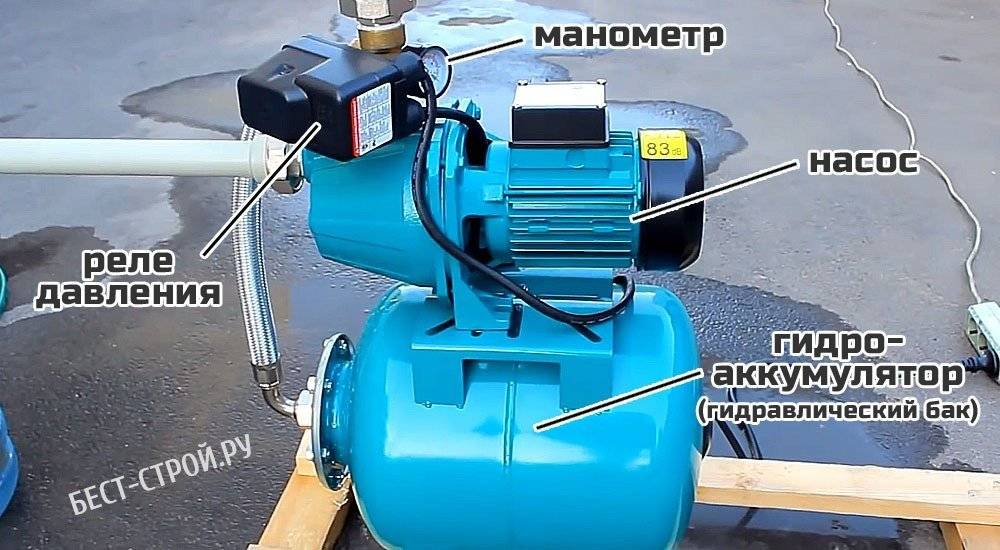

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

1. гидроаккумулятор (гидравлический бак с мембраной);
2. насос;

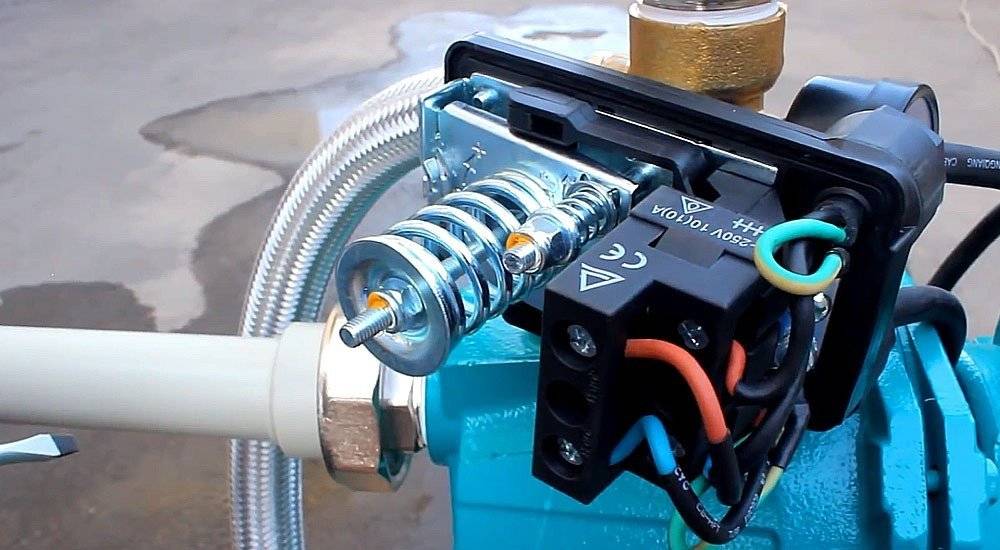

3. реле давления;

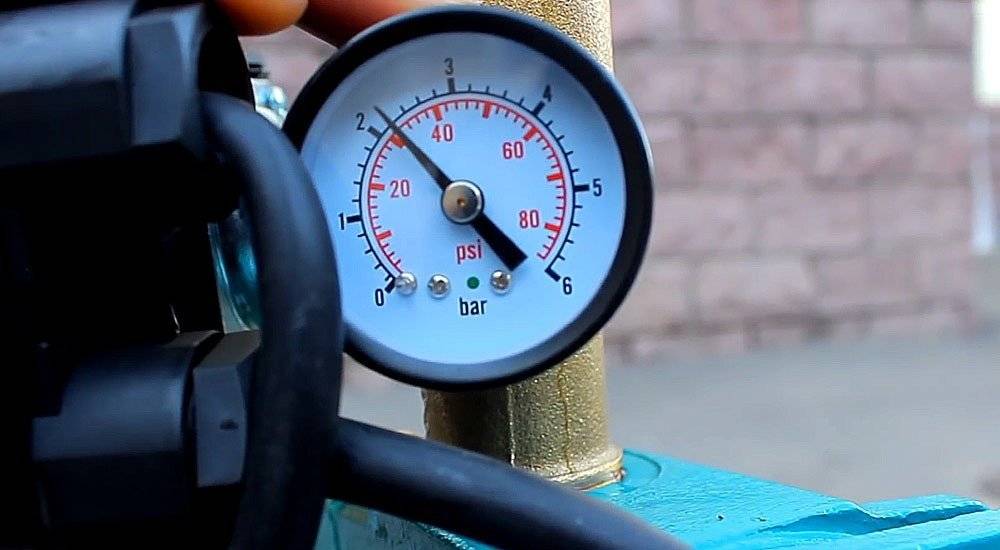

4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

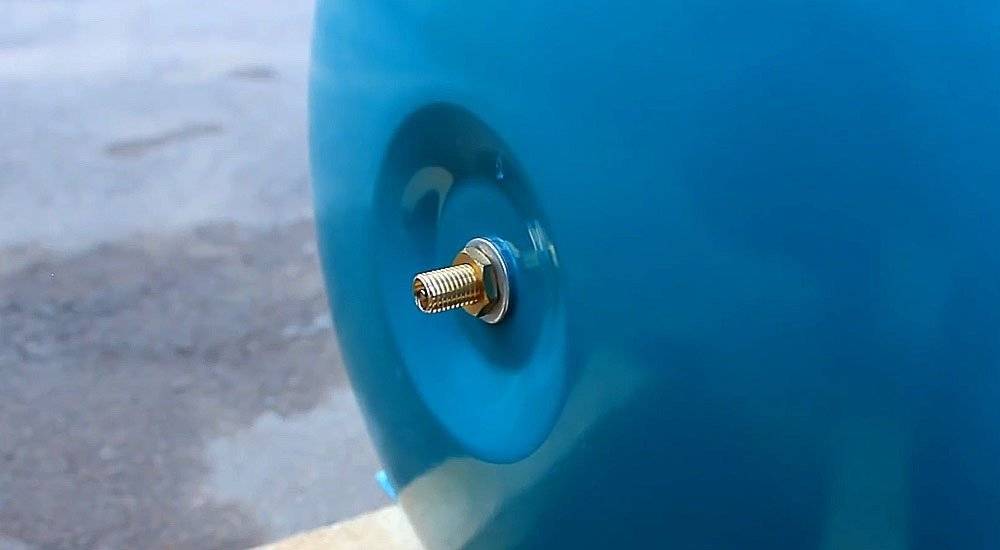

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

• реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
• больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:

• поверхностные насосы:
  • многоступенчатые;
  • самовсасывающие;
  • центробежные.
• погружные насосы:
  • центробежные;
  • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

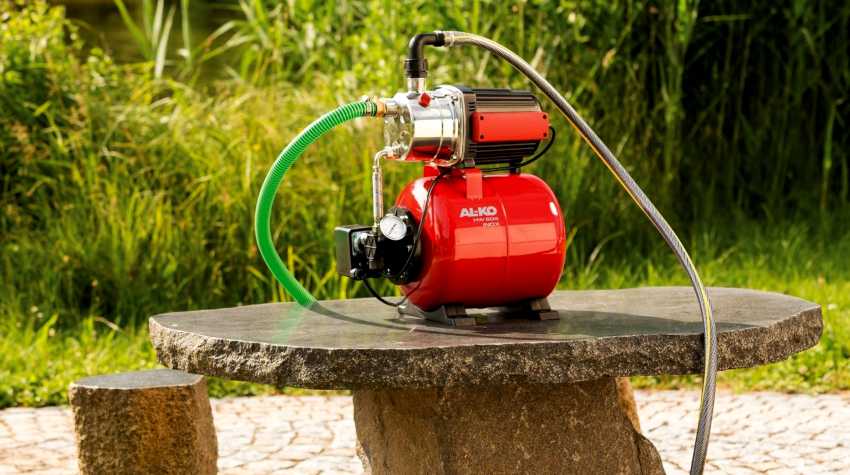

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

1. Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

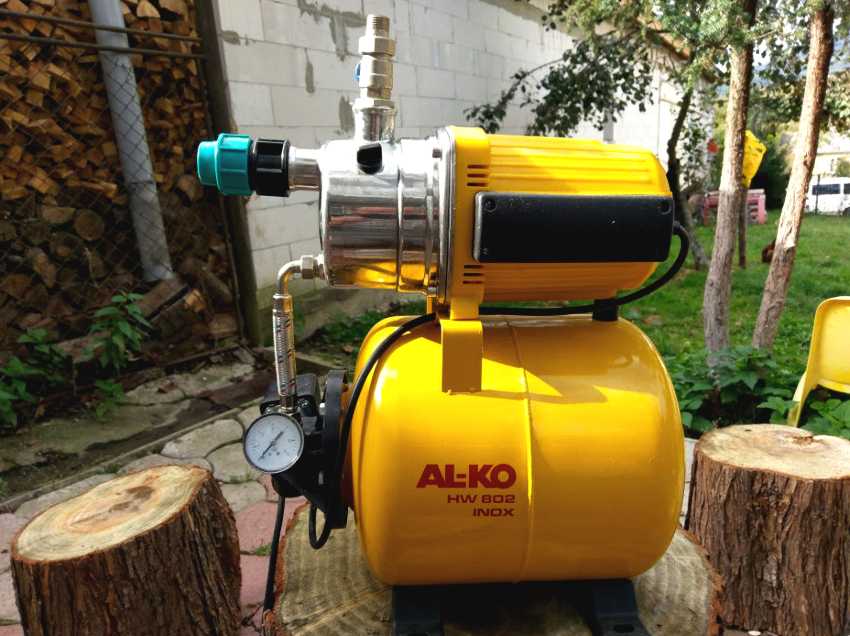

Манометр насосной станции показывает давление в системе водоснабжения дачи

Особенности устройства насосного оборудования

Насосные станции имеют стандартную комплектацию. Агрегат состоит из таких частей, как:

1.гидроаккумулятора, который является основной частью устройства. Защищает от гидроударов, когда подается жидкость к баку.

2.поверхностного насосного оборудования, при помощи которого осуществляется водозабор из источника.

3.электродвигателя, в котором соединяются электропровод с механизмом, чтобы управлять давлением.

4.монометра, который контролирует давление в станции.

5.реле, управляющее уровнем давления. Устройство автоматически настраивается, само начинает работу, если давление понижается, когда оно достигает максимума, то само выключается.

Итоги

В данной статье мы рассказали, что такое насосная станция, какова ее конструкция, составные части и принцип действия. Помимо этого, проанализировали различные существующие виды насосных станций: вихревый, центробежный и насосная станция для сточных вод. И, наконец, дали полезные рекомендации относительно места для установки такого оборудования, а также привели распространенные проблемы при установке и дальнейшей работе станции и способы их решения.

Установка насосной станции водоснабжения требует определенных знаний и навыков, при наличии которых вполне можно провести монтаж своими руками.

При выборе станции стоит особое внимание обращать на мощность и характеристики насоса, а также учитывать то, с какой частотой будет использоваться данный агрегат. При использовании его в зимний период, необходимо заранее позаботиться об утеплении павильона, где будет установлена станция, или же установить ее заблаговременно в подвальном помещении вашего дома

Насосная станция водоснабжения – покупка отнюдь не дешевая, но и служить она будет долгое время, обеспечивая вас благами цивилизации даже вдали от города.
