Реверсивные переключатели для дома — описание и принцип действия

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:


При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и ).

Классификация рубильников

Электрические рубильники классифицируются по условному тепловому току, количеству полюсов, расположению рукоятки и прочим признакам. Благодаря широкому ассортименту легко подобрать устройство для применения в любой сфере.

Основная функция электрического рубильника — это включение-выключение электроснабжения объекта путем поворота рукоятки за счет мышечной силы оператора. В узком кругу специалистов данное устройство также называют разъединителем или выключателем нагрузки.

По каким признакам классифицируются рубильники?

Основным параметром, позволяющим подобрать нужное коммутационное устройство, является условный тепловой электроток, выраженный в амперах (А). Кроме этого, современные рубильники классифицируются по следующим признакам:

  1. По количеству полюсов, которых может быть от одного до трех.
  2. По направлениям переключения электротока. Различают аппараты разрывного и реверсивного типа. Первые просто разъединяют электрическую цепь и работают в одном направлении. Реверсивные рубильники имеют 3 положения и позволяют отключить один питающий фидер и подключиться к другому.
  3. По наличию дугогасительной системы. Если в устройстве такая функция предусмотрена, то есть возможность разъединения электрической цепи под нагрузкой. В противном случае, требуется предварительное отключение электропотребителей.
  4. По расположению рукоятки. Она может быть центральной, с небольшим смещением или боковой (левой или правой). В некоторых случаях рассматриваемые коммутационные устройства рукояткой не комплектуются (например, реверсивные или перекидные рубильники).
  5. По наличию вспомогательных контактов. Они используются для подключения сигнализации, а также для автоматизированного управления системой.
  6. По степени защиты. Преобладает вариант — IP00.
  7. По категории размещения (климатическому исполнению). Самым востребованным вариантом является УХЛЗ. Прибор в данном исполнении допускается эксплуатировать в умеренном или холодном климате, включая неотапливаемые помещения.

Современные рубильники также можно классифицировать по расположению монтажных клемм, к которым подключаются кабеля на вводе и выходе. Контакты могут размещаться параллельно или перпендикулярно основной плоскости монтажа. Предусмотрены также комбинированные варианты расположения клемм.

www.elec-transfer.ru

Рекомендации по использованию

Для нормальной и безопасной работы устройства необходимо придерживаться следующих рекомендаций:

  1. Проводить установку в закрытом здании.
  2. Защищать аппарат от влаги.
  3. Температура использования прибора -40 — +55 °C.
  4. Прочно и надежно установить прибор.

При установке прибора вне помещения нужно уделить больше внимания защите от воздействия внешней среды.

Перекидные электрические аппараты устанавливаются в распределительных щитках, тип которых определяется конструкцией рубильника. В помещениях обычно применяется пластиковый корпус, а вне помещения металлический и более защищенный от стихий. Множество устройств изготовлено по конструкции, позволяющей установку рубильника на стандартной DIN-рейке. В помещении может использоваться пластиковый щиток.

Металлические щитки устанавливают вне помещения. Они обычно имеют повышенную степень защиты от внешнего воздействия. Обычные реверсивные переключатели устанавливаются в щитки с монтажными панелями. Монтажные панели таких щитков могут также оснащаться DIN-рейками для установки модульной защитной автоматики.

Чтобы получить возможность переключать электроэнергию на необходимые приборы, устанавливают специальные устройства — перекидные рубильники

Важной частью их конструкции являются блокираторы. На рынке представлены разные варианты подобных устройств, их различают в первую очередь по рабочим характеристикам

Нужно учитывать, что приборы подключаются с применением различных схем в зависимости от типов электросетей. Их рабочие параметры можно отрегулировать с помощью блоков управления. Также подобные рубильники используются на промышленных производствах, где обслуживают резервные генераторы.

Чтобы понимать особенно схемы подключения, необходимо ознакомиться с типами устройств, которые представлены в нашей стране.

Сеть однофазного типа

К такой цепи может подключаться только рубильник двухполюсного варианта изготовления. В конструкции должен быть блок питания со значением рабочего напряжения в пределах 300 В. Сопротивление требуется 50 Ом.

Особенностью является одновременное применение счетчиков, хотя переключатели в данной модификации задействуются крайне редко. Существует требование и по материалу перемычек. Для их изготовления должна применяться исключительно медь, как это видно на фото перекидного рубильника.

Когда планируется монтаж в домах жилого типа, то требуется наличие электрощитов, относящихся к категории КК202 или некоторых других модификаций. Реверсные блоки задействовать при таком варианте нецелесообразно, поскольку при наличии однофазной цепи наблюдается расхождение в параметрах.

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

  • Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
  • При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
  • Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В. Используемые в них блокираторы могут иметь различные исполнение

Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием

А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом

Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

А вот в конструкции блоков управления обычно присутствуют тиристоры. Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов. Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

  • Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
  • При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
  • Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Стандартное подключение генератора к сети загородного дома через АВР

На сегодняшний день, существуют электростанции, которые имеют автоматический блок запуска, подсоединенный к питанию и генератору. Когда дачному домику или коттеджу не хватает электроснабжения – автомат сам приводит в действие генератор, произведя, таким образом, замену источника питания сети. Когда же электроэнергия появляется, станция самостоятельно отключается.

Такая автоматика, завязанная на контакторах, работает следующим образом:

  • АВР постоянно контролирует напряжение сети;
  • Если напряжение исчезает, то контактор разрывает цепь, связывающую автозапуск с электросетью;
  • Далее включается стартер и генератор начинает работать;
  • Когда мотор выходит на необходимые обороты, контактор замыкает цепь потребления энергии.

Схема подключения АВР выглядит таким образом:

  • Автозапуск подсоединяется к сети;
  • Генератор и АВР соединяются кабелем управления;
  • Далее провод крепится к контактам станции и проводит свет в дом.

Кстати, если дома используется трехфазный источник питания, то для резерва и работы генератора лучше оставить только одну фазу. Этого вполне хватит, чтобы запитать те приборы, которые нужны в данный момент, типа холодильника, ноутбука или электровафельницы.

Дело в том, что при трехфазном соединении может произойти перекос фаз, что в итоге выведет из строя проводку.

Выключатель перекидной принцип действия

Аппарат электрического типа, который служит для разъединения электрической нагрузки с одним источником энергии и подсоединения ее к другому источнику, называется выключателем перекидным, или рубильником перекидного типа (переключателем со средней точкой). Устройства бывают как с дугогасителями, так и без них. В первом случае коммутация сетей может происходить при полностью подключенной нагрузке. Во втором – только при ее отключении.

Работа выключателя осуществляется вручную, то есть при необходимости переключить источники энергоснабжения оператор воздействует на изолированный рычаг управления выключателя. Также существуют и автоматические системы переключения.

Реверсивная схема

По сути, данная схема в независимости от величины пускателя работает аналогично предыдущей. Конечно, она более сложная, потому что в нее добавляется еще одна кнопка – реверс, и еще один магнитный пускатель.

Сам по себе реверс – это переподключение двух фаз местами. Но тут необходимо соблюсти один момент – нужно, чтобы второй пускатель в это время не включался. То есть, необходима его блокировка. По схеме понятно, что если включатся два пускателя одновременно, то произойдет короткое замыкание.

Вот динамика работы схемы:

  • включается автомат QF;
  • нажимается кнопка «Пуск 1»;
  • напряжение подается на электродвигатель, который начинает работать.

При реверсе происходит следующее:

  • нажимается кнопка «Стоп 1», с помощью которой производится отключение электродвигателя от питания;
  • затем необходимо нажать на кнопку «Пуск 2», которая подает напряжение на КМ 2;
  • начинает работать двигатель только его вращение меняется на противоположное.

Обе рассмотренные схемы подключения относятся к трехфазным потребителям. Двухфазные системы по принципу работы ничем от них не отличаются. Правда, схема подключения здесь проще. Вот эта нереверсивная схема:

Эта реверсивная:

Рубильник перекидной для генератора

Для генераторов выбирать следует только рубильники перекидного типа, одномодульные. В блокираторе должна быть классическая система контактов. В реверсивных блоках, как правило, предусмотрены контроллеры. По этой причине модели с резонаторами использовать не рекомендуется.

В подобных случаях пороговая частота будет на достаточно высоком уровне. Рубильники здесь могут быть неодинаковых размеров

Стоит обратить внимание на количество проходных конденсаторов, которые используются

Перед началом установки необходимо тщательно изучить систему заземления. Прибор сможет эффективно только со специальным заземляющим электродом. На маркировке электродов обязательно указывают степень защиты и ее систему. В отечественных магазинах преимущественно предлагаются электроды ИП30 с достаточно прочной изоляцией, что обеспечит системе большое количество рабочих циклов.

Выбирая перекидные рубильники для генератора, необходимо учесть, что они применяются в однофазной сети. В их конструкции два проходных конденсатора. Но в продаже можно найти не только двухмодульные, но и трехмодульные изделия. В схеме подключения может быть предусмотрено и подсоединение счетчика. Сама установка выполняется посредством медных перемычек. Переключатели должны быть только расширительными.

Для устройств подойдут любые электрощиты. Пороговое напряжение — 350 В. Средние параметры нагрузок могут достигать отметки в 30 А.

Рубильники для генераторов — эффективное решение, имеющее ряд преимуществ. Их удобно обслуживать, можно контролировать рабочие параметры электрических сетей, избегая аварийных ситуаций, которые могут выводить из строя подключенное оборудование.

Рекомендации: как подключить бензогенератор к сети дома

При желании подключить бензогенератор к сети загородного дома можно и своими руками, но это довольно ответственная и нелегкая работа. Поэтому, если есть сомнения в своих силах – лучше доверить такое дело профессионалам.

Вначале следует правильно подобрать помещение для нахождения агрегата. Это место должно быть хорошо вентилируемым с наличием звукоизоляции. Также нужно учесть все предписания техники безопасности, особенно если в качестве топлива используется бензин или дизель. Далее нужно провести провода, соединяющие щиток дома и сам генератор.

Чтобы подсоединить бензиновый генератор к ДЭС не обойтись без перекидного переключателя ввода резерва. Применение такого агрегата существенно облегчит использование генератора:

  • Если в сети есть напряжение, то рубильник должен находиться в положении «1»;
  • Когда напряжение пропадает, нужно отключить все автоматы по очереди и переставить рубильник с положения «1» на «0», а затем на «2»;
  • После таких действий можно спокойно запускать генератор.

Чтобы узнать, когда же снова появилось электричество – можно посмотреть на диод на электросчетчике. Если света нет – диод погасший, а если есть – то работает.

Приобретая генератор лучше обратить внимание на инверторный прибор или с встроенной функцией AVR, что поможет уберечь технику от поломок из-за скачков напряжения. Показатель в 220В аппарат может и не удержит, но небольшое отклонение в ту или иную сторону при AVR (210-230В) считается вполне нормальным

Что такое перекидной переключатель

Реверсивный перекидной выключатель

Назначение перекидного переключателя – передача напряжения между двумя линиями или соединение нескольких сетей. Используя рубильник, можно исключить токовые утечки при авариях и быстро переключиться на целую линию. Переключение прибора производится при помощи рычага на лицевой панели, который приводится в 1-2 положения.

Оборудование устанавливается в щитовой комнате или возле щитка ввода.

Специфика устройства

Рубильник перекидного типа схож с двухпозиционным выключателем по принципу работы, но отличается повышенной мощностью и плавным ножевым приводом. Второе различие – процесс переключения с разрывом линии и работа в трех положениях:

  • квартирная/домашняя сеть;
  • выключение;
  • запитка от генератора.

Для понимания принципа работы перекидного автомата нужно разобраться с конструкцией. Средний контакт – это рейка посередине с V-образными ножами. В качестве боковых задействуются верхние и нижние клеммы. Средний контакт соединяется только с верхними или только с нижними. У ножей нет ускорителей или пружинок, поэтому перекидывание с основной на резервную сеть производится вручную.

Особенности применения автоматов и рубильников

Перед тем, как подключить рубильник, автомат или другой коммутационный аппарат, необходимо четко понимать его назначение. Для этого давайте разберем назначение интересующих нах позиций, а также наиболее распространенные места их установки.

Установка рубильников и автоматов в распределительном шкафу

  • Начнем с более простого рубильника. Они предназначены для монтажа в электроустановках преимущественно закрытого типа. Современные модели конечно имеют неплохую защиту от влаги и пыли и не имеют токоведущих частей доступных для прикосновения, но устанавливать рубильники все равно лучше в щитах.
  • Рубильник предназначен для коммутации сетей без напряжения, под напряжением и иногда под незначительной нагрузкой. Объясним это более простым языком: оперировать рубильником можно, когда все электроустановки, питающиеся от него, выключены. В этом случае, отключением рубильника вы снимаете с них напряжение.

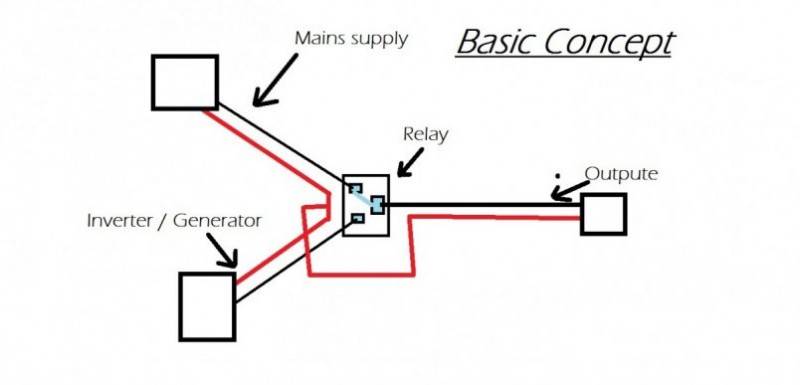

Схема подключения реверсивного рубильника для переключения питания между основной сетью и автономным источником питания

Для того чтобы отключать рубильник под нагрузкой, он должен иметь дугогасительные камеры. И даже в этом случае коммутировать им значительные токи не рекомендуется. Максимум это нагрузка сети освещения, либо ток холостого хода трансформатора.

  • Теперь, что касается автоматов. Эти коммутационные аппараты предназначены для коммутации цепей без напряжения, под напряжением и под нагрузкой. То есть, автоматом мы без проблем можем отключать нагрузку, соответствующую его номиналу. Более того, благодаря наличию встроенных защит автомат способен сам отключиться при превышении номинальных параметров. Ни один рубильник на такое не способен.
  • Но у автоматов есть один, хоть и не значительный, но минус. Визуально определить положение его контактов достаточно сложно, ведь в отличии от рубильника их не видно. То есть, отключив автомат, вы не можете быть уверены, что он отключен. Именно поэтому нормы охраны труда требуют предварительной проверки отсутствия напряжения на контактах автомата.
  • С рубильником все проще — вы можете визуально увидеть, что он отключен. Именно поэтому зачастую рубильники используют как вводные коммутационные аппараты на распределительный щит. А уже после них устанавливаются автоматы, которые не только коммутируют каждую определенную группу потребителей, но и защищают ее.

Для защиты питаемой цепи после рубильника устанавливаются предохранители

  • Если рубильник устанавливается для питания какой-то определенной группы потребителей, то сразу после него должны устанавливаться соответствующие по номиналу предохранители. Они будут защищать линию в случае короткого замыкания.
  • Современные рубильники не имеют открытых токоведущих частей, а иногда у них есть даже автоматика для рубильника, но уже далеко не всегда обеспечивается визуальный контроль положения контактов. Это с одной стороны нивелирует преимущества рубильников, с другой стороны — более безопасно.
  • Такие изделия часто используют вместо пакетных переключателей. Их устанавливают перед счётчиком, во вторичных цепях, а также в оперативных сетях постоянного тока.

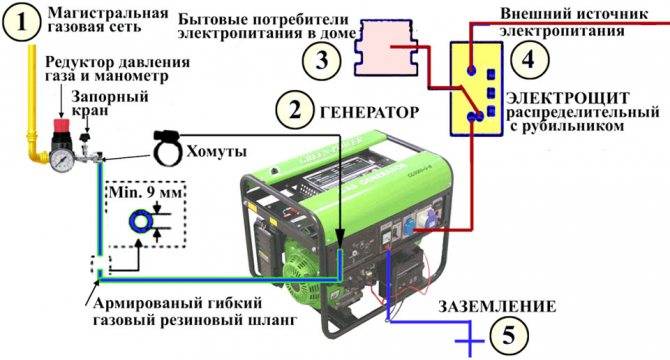

Схема: как подключить генератор к сети дома через рубильник

Для начала стоит сказать о том, чего делать нельзя! Дело в том, что иногда люди подключают электростанцию просто к первой попавшейся розетке в доме, перед этим отключив автоматы на приборном щитке. Это неправильно, так как мощность самой станции может сильно превышать способность розетки пропускать ток (обычно это не более 3,5 кВт). В итоге это может привести к замыканию или даже пожару. А если забыть отключить автоматы, то генератор тут же выйдет из строя.

Если же отключение электричества в частном домике или на даче происходит довольно часто, правильно будет подсоединить к домашней сети электрогенератор с помощью перекидного рубильника или автозапуском (АВР).

Легче всего подключить станцию через рубильник или трехходовой реверсивный переключатель. Отличие между этими способами заключается в том, что рубильник ставится автономно возле щитка, а переключатель можно установить на дин-рейку, что немного удобнее. Оба эти устройства ведут сеть к разным источникам электропитания.

Электросхема подключения резервного автогенератора выглядит так: сверху к рубильнику подходит питание от сети, а снизу – провод от станции к приборам. Средняя ветка ведет от дома к генератору. Независимо оттого, переключатель используется или рубильник, нужно чтобы устройство находилось около счетчика, но перед автоматами. Это то, что нужно знать, чтобы собрать схему.

Руководство как подсоединить однофазный генератор к домашней сети:

  • Отключить электричество в доме;
  • Подсоединить провода в соответствии со схемой;
  • Завести генератор и дать ему время нагреться;
  • Переключить рубильник в положение питания от станции.
