Печь из газового баллона: длительного горения, виды в баню и гараж, чертежи

Материалы для газовой банной печи

По материалам изготовления:

Чугунные.
Стальные.
Кирпичные.

Чугунные конструкции не доступны для самостоятельного воспроизведения, поскольку отливаются на промышленном оборудовании.

Стальные печи компактные и лёгкие. Они не требуют массивного фундамента. Толщина металла – около 5 мм. Их стенки могут раскаляться очень сильно, поэтому обычно с нескольких сторон от печки возводится защитный «кожух», например, из кирпича. Прогревается баня, оснащённая металлической печью, за 2 – 3 часа.

Гибрид из кирпичной печи и газовой горелки также можно соорудить своими руками. Такой агрегат будет дольше растапливаться, но зато и сохраняет в помещении тепло тоже дольше.

Решая сооружать ли кирпичную печь, нужно учитывать:

Металлические конструкции внутри массива присутствуют, так что сварочных работ не избежать.
Кирпичная кладка – трудоёмкий и длительный процесс, требующий специальных навыков.
Для конструкции потребуется больше места.
В качестве основы потребуется бетонная плита, не связанная с фундаментом бани.
Топить кирпичную печь нужно за 5 – 6 часов до начала банных процедур.
Тепло от кирпичной печи более мягкое, кладка не раскаляется и не представляет угрозы для людей и стен строения.

Некоторые умельцы умудряются даже переделать готовую кирпичную дровяную печь, врезав в неё горелку. Но нужно помнить, что кирпич – это теплоаккумулятор, не способный настолько быстро вбирать то количество тепла, которая даёт горелка.

Печь из кирпича

Поэтому не годятся для переделки массивные печки (русские) и печи колпакового типа. Газифицировать можно шведку, голландку и другие модели с несколькими колодцами.

Основной недостаток металлических банных печей в том, что они быстро остывают. Поэтому владельцы твердотопливных печей вынуждены постоянно «подкидывать» топливо по ходу банных процедур.

Для газовых же печей – это не проблема. Они просто остаются «включенными» всё время, пока в бане люди.

Металлическая банная печь

Чтобы добиться хорошего пара в бане, нужна хорошая кирпичная печь. Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.

Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.

Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.

Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.

Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей

В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.

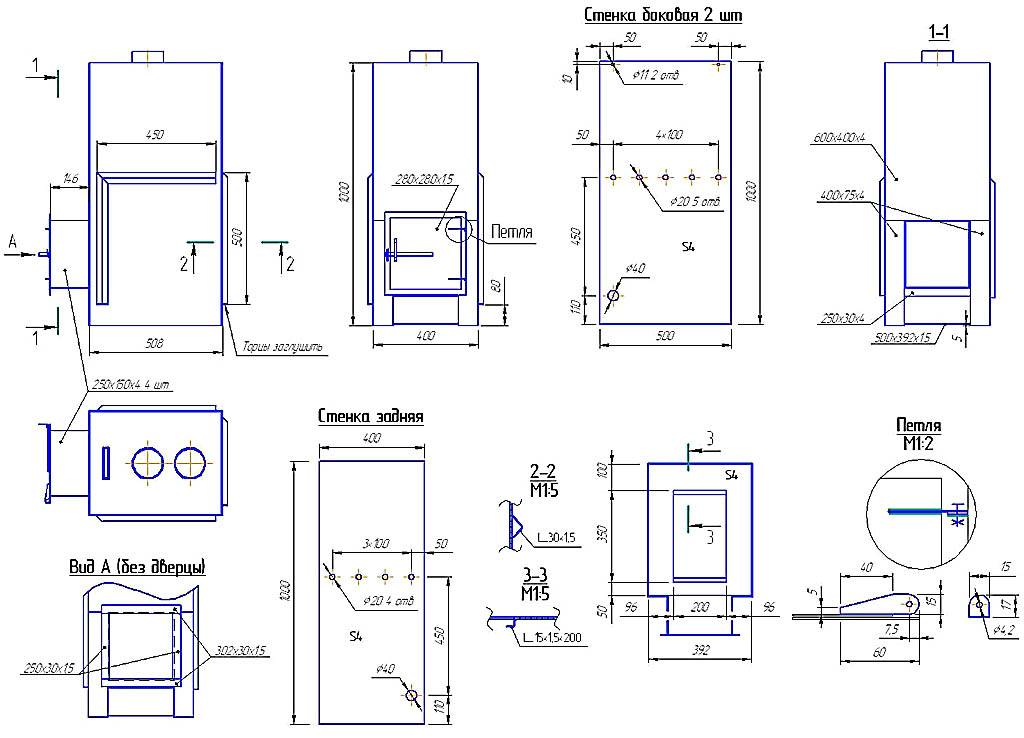

При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.

Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.

Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.

Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.

Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.

В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.

Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью

В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.

В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.

Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.

Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.

Изготовление печи для гаража из старых колесных дисков

Этот способ довольно популярен у автомобилистов, так как старые ненужные диски от колес можно найти на любой автобазе или в гаражном кооперативе. Несомненным плюсом таких конструкций является большая толщина металла у автомобильных дисков, подобная конструкция долго не будет прогорать и прослужит своему владельцу многие годы.

Ниже приведено фото печи в гараж из колесных дисков, сделанная своими руками:

Материалы

В работу пойдут только диски солидных диаметров, к примеру, от грузовиков или специальной техники с большими колесами – тракторов, грейдеров и т.д. Как сварить печь для гаража из колесных дисков и что для этого нужно из материалов:

Два или три автомобильных диска. Лучше использовать штампованные, так как они изготовлены из более толстого металла. А вот легкосплавные диски с примесью алюминия использовать нельзя, такая печь просто расплавится в процессе эксплуатации.
Уголки или швеллера для ножек, 4 или 6 штук по 25 – 30 сантиметров.
Петли для дверцы.
Болты и гайки.
Листы металла толщиной 4 – 5 миллиметра.
Два круга, диаметром с край обода диска (для дна и крыши).
Патрубок диаметром 125 – 150 миллиметров для выхода дымохода.
Круглая решетка колосника.

Инструменты

Инструменты для создания печки из дисков применяются практически такие же, как и при создании печи из трубы, но есть и отличия. Список того, что понадобится при сборке:

Электросварочный аппарат;
Газовый резак (при наличии), но можно обойтись и без него;
Угловая шлифовальная машинка или болгарка;
Электрическая дрель;
Ручная ножовка по металлу;
Молоток или кувалда;
Набор напильников;
Плоскогубцы или пассатижи;
Разметочный инструмент – линейка, керн, маркер;
Строительный уровень;
Рулетка;
Кисть малярная.

Схемы изготовления

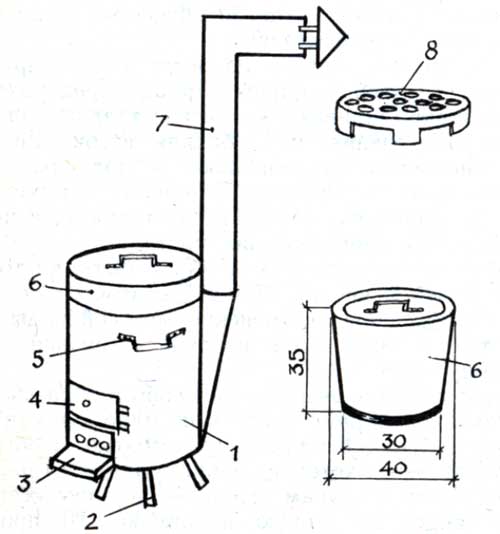

Печь в гараж своими руками из железа, изготовленная из колесных дисков, и различные варианты ее конструкции представлены на схеме:

Порядок сборки

Вертикальная печь из старых колесных дисковможет работать по принципу печи булерьян или печки длительного сгорания древесного топлива. Только самодельный вариант выйдет для владельца намного дешевле. Печь своими руками из металла для гаража – это хорошая экономия.

Для этого пространство печи разделяется на две камеры, патрубок дымохода выходит из второй, а само горение происходит в первой камере. Можно изготовить и простую однокамерную печь, по типу печи из трубы или газового баллона, но расход сжигаемой древесины у нее будет гораздо выше.

Сначала вырезаются внутренние части дисков, то есть обода с отверстиями, с помощью которых колесо автомобиля крепится к ступице. В этой работе лучше всего пользоваться газовым резаком, но за неимением его, можно сделать эту работу и с помощью угловой шлифовальной машины или болгарки. Правда, работа будет кропотливой и долгой, так как работать придется с внутренними стальными поверхностями большой толщины.
Затем производится установка колосниковой решетки с помощью сварки на стыке дисков. Если печь будет состоять из трех частей, то решетка наваривается между первым и вторым диском снизу.
После основной части работы, фиксируются нижняя и верхняя крышки. В верхней части вырезается отверстие под патрубок дымохода, затем он приваривается к нему. Делать это нужно со стороны, противоположной основной топке, иначе эффекта булерьяна не получится.
На нижнем диске устанавливаются ножки-стойки. В центре вырезается топочная дверца, затем она крепится с помощью петель и защелки. В нижнем диске прорезается отверстие для поступления воздуха в топку и удаления золы, его крышка вырезается из куска толстого металла и фиксируется с помощью болтов.
После этого свариваются друг с другом сами диски. Работу следует проводить с особой тщательностью и хорошо проваривать швы, во избежание поступления угарного газа в отапливаемое помещение. Заключительным этапом основной части станет установка перегородки посередине, для достижения эффекта длительного горения топлива.
Печь из дисков практически готова, остается приварить декоративные элементы, ручки или окрасить печку термостойкой краской. Не стоит забывать про пробную растопку и проверку сварных швов на герметичность, выполнять эту процедуру следует только на открытом воздухе.

Система подачи топлива

Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

(1)

(2)

(3)

(4)

1 Описание и принцип работы

Сделать печь из газового баллона несложно. Всем знакомая печка-буржуйка называется так за употребление большого количества топлива. В устройстве такой печи баллоны можно поставить вертикально и горизонтально, а при желании владельца допустима и комбинированная конструкция. Она нуждается в твердом топливе: дровах, угле, топливных брикетах. У печки масса достоинств:

стенки баллона тонкие (4 мм), поэтому у нее хорошая теплопроводность;
в вертикальном варианте занимает немного места;
экономична;
проста в изготовлении;
можно оборудовать варочную поверхность.

Недостатков намного меньше: использование только твердого топлива и определенный размер дров. Как у каждой печи, находящейся на твердом топливе, в устройстве буржуйки из газового баллона на дровах есть топка и зольник. Дрова горят — в помещение поступает тепло. Теплоотдачу можно увеличить с помощью металлических ребер, которые навариваются на поверхность печи. Зольник, который подает в топку воздух, через колосник собирает золу, которую нужно своевременно убирать.

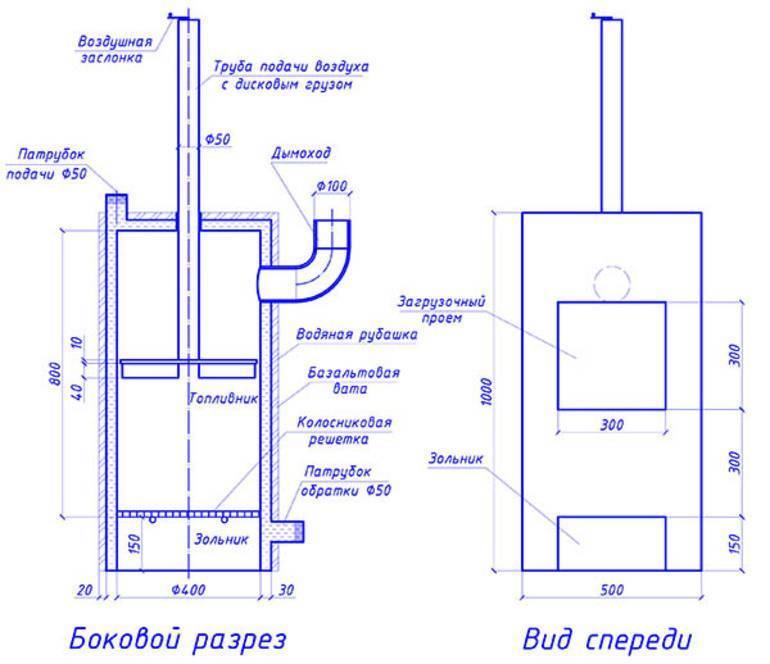

Дымовые газы уходят в трубу, которая врезана в емкость с водой. Эту воду можно использовать для наполнения бойлера или для радиаторов. Чтобы сделать печь, подойдет пустой газовый баллон на 50 литров, высотой около метра, диаметром в пределах 30 см, самый оптимальный размер. При выборе корпуса нужно иметь в виду, что в любом баллоне могут находиться остатки газа.

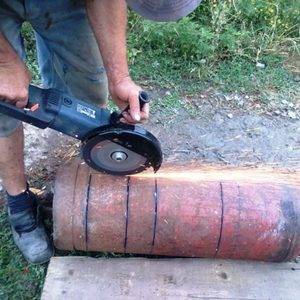

Его надо вынести на улицу и выпустить весь газ, слить скопившуюся на дне жидкость в отдельную посуду с плотно закрывающейся крышкой. Потом налить доверху воды, чтобы газ полностью был вытеснен. Освободив емкость, можно приступать к разрезанию. Теперь следует определиться с типом буржуйки. При горизонтальной позиции одна торцовая сторона будет задней стенкой, а на другую установятся дверца и зольник.

Выбор формы и составляющих частей буржуйки

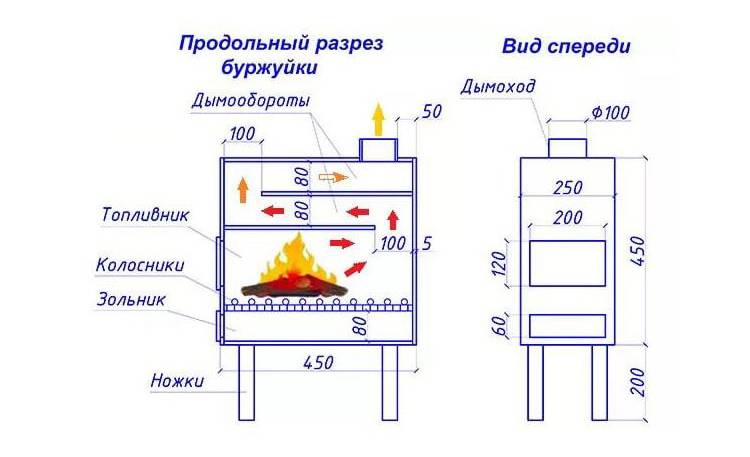

Эта печная конструкция может иметь горизонтальную или вертикальную форму. Каждая разновидность обладает некоторыми особенностями:

Преимуществом буржуйки горизонтальной формы является быстрый монтаж. Чтобы сделать такую конструкцию, потребуется втрое меньше времени, чем для сооружения вертикального варианта печи. Но горизонтальное устройство не отличается высокой пожарной безопасностью. Чтобы избежать возгорания, нужно использовать металлический лист, который будет выполнять функцию подставки. Его размер должен составлять 1х1,5 м.
Вертикальная конструкция более удобна в эксплуатации. Для её размещения требуется меньше места. Установить такую печь можно как в центральной части помещения, так и в углу. Буржуйка вертикальной формы имеет свои конструктивные особенности. Баллон располагается вентилем вверх. Поэтому вариант установки дверцы, колосников и решётки отличается от монтажа этих деталей при сооружении печи горизонтальной формы. Для вертикальной буржуйки также применяется лист металла, но меньшего размера – 1х0,6 м.

Печь буржуйку можно изготовить, при желании, самому

Помимо баллона, в состав печной конструкции входит ещё несколько элементов:

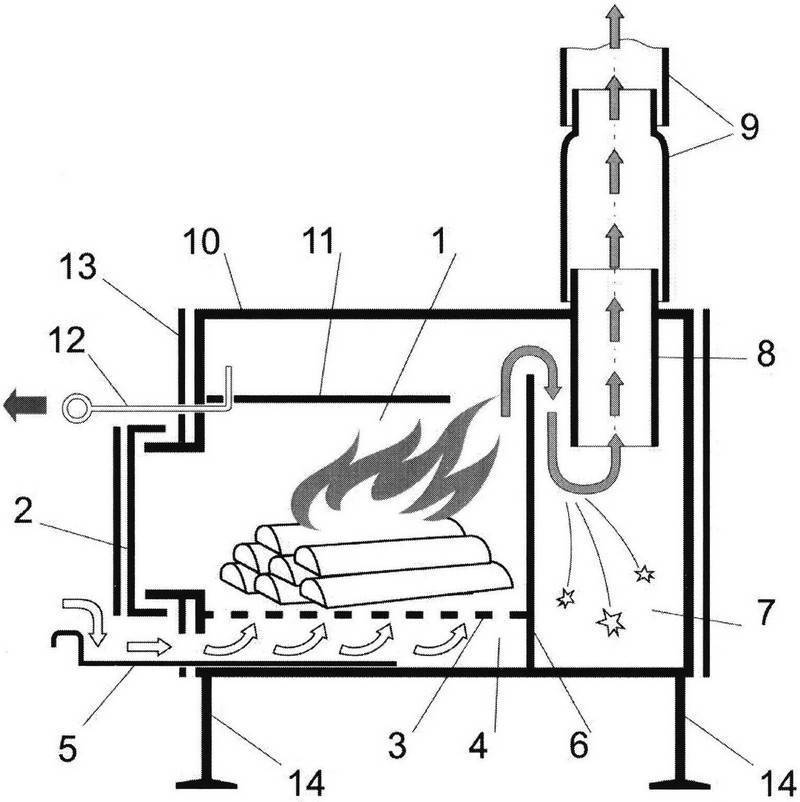

В нижней части корпуса находится поддувало. Это канал, по которому подаётся воздух, благодаря чему поддерживается горение. Поддувало имеет чугунную дверцу, предназначенную для регулирования интенсивности огня. Этот процесс осуществляется путём открывания канала. Внутри поддувала также скапливается зола.
Сверху располагается специальная камера, которая называется топкой. Её от канала отделяют колосники – элементы, которые позволяют перекрывать воздух.
Топка оснащена дверцей из чугунного материала. Эта деталь исполняет немаловажную роль в горении. При разжигании дверцу топки оставляют отворённой, а поддувало закрывают.
Продукты горения выводятся через дымоход. Изготавливают его из металлической трубы.
В дымоходе должен присутствовать затвор, посредством которого осуществляется перекрытие вытяжного канала. Благодаря этому можно замедлить сгорание топлива. Это повысит эффективность работы буржуйки.

Подготовительные работы

Выбор газового баллона

Для работы лучше использовать баллон от пропана. Он наиболее подходит для такой конструкции из-за своих габаритов. Купить баллон можно на любом пункте приема металлолома, главное, чтобы он был целым, без дырок и больших вмятин.

Не важно, когда баллон был произведен и срок его испытания. Не обращайте внимания на однородность покрытия стенок емкости краской, она все – равно выгорит сразу при первых испытаниях печи

Главное, чтобы стенки не проела ржавчина, лучше, если до вас снимут кран и выпустят газ из баллона.

Газовый баллон

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Не стоит приобретать новый сосуд, лучше использовать эти средства на покупку листа металла и других материалов. Поинтересуйтесь у соседей и друзей, вдруг у них пылится ненужный баллон, который они с радостью вам подарят или продадут за небольшую плату.

Материалы и их количество

Указать точное количество материалов затруднительно. Многое зависит от размеров емкости для воды или величины отсека для камней. Приведем перечень необходимых материалов, а сколько их понадобится, решать вам:

газовый баллон;
лист металла, толщиной 2-3 мм;
если после стройки остались отрезки арматуры или прутков из них можно изготовить колосник и ручки для дверок;
для ножек можно использовать уголок или профильную трубу. Если в хозяйстве есть отрезок трубы большого диаметра, можно отрезав деталь шириной 60-70 мм, разрезать ее пополам и приварить к баллону;
труба, сечением 120 мм, длиной 400 мм для вывода дымохода;
пруток или арматура, для изготовления сетки в которую укладываем камни;
кирпичи для фундамента печи бани.

Не используйте камни со слюдой или гранит. В первом варианте будет выделяться угарный газ при разогреве, а гранит быстро разрушается при воздействии высокой температуры. Лучше укладывать каменку диабазом.

Инструменты

Понадобится:

сварочный аппарат со средствами защиты рук и глаз;
верстак с тисками;
одежда с длинными рукавами из плотного материала;
электроды для сваривания конструкционных сталей. Недорогой вариант – АНО-21 или МР-3, диаметром 3-4 мм;
болгарка;
отрезные и зачистной диски;
слесарный инструмент;
наждачная бумага, щетка по металлу.

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.
