Отопление частного дома печью с водяным котлом

Традиционная печь

Главной особенностью деревенской печи издавна являлось то, что ее устанавливали максимально близко к центру дома, чтобы отапливалось все жилое пространство. Ее лицевая часть была направлена в кухню, где она использовалась для приготовления пищи, а остальная конструкция находилась ближе к стенам и таким образом обогревала оставшиеся комнаты.

Нагревание котлов, находящихся внутри печки, происходит за счет горящего в топке огня, который выделяет большое количество тепла. Классические печки имели небольшие размеры и при этом отапливали достаточно большие дома. Их кладка была выполнена в основном из красного кирпича, уложенного на специальный глинистый раствор, а выглядели они примерно так – дымоход, топка, сборник золы и котлы.

Достоинства печного отопления

  1. Основным достоинством печного отопления с водяным корпусом является отсутствие необходимости покупки дорогостоящих агрегатов и комплектующих.
  2. За долгие годы пользования печи понадобится только небольшой косметический ремонт. Это гораздо дешевле и проще, чем везти в сервис дорогое оборудование.
  3. Свободный дизайн. Мастера могут соорудить печь любой формы и размера, а хозяин по желанию может украсить ее по своему вкусу.

    Печь может прекрасно вписаться в дизайн комнаты

  4. Если сравнивать печное отопление с водяным контуром с твердотопливными котлами, то и здесь есть дополнительные плюсы за счет того, что печь нагревает не один теплоноситель, а и дымовые отводы. Непосредственно при топке выделяемое тепло передается к радиаторам отопления, а после печь еще какое-то время отдает тепло до тех пор, пока не остынет окончательно.
  5. Теплообменник можно встраивать в уже существующую конструкцию. Кроме того, даже варочная печь может стать основой вашей системы отопления.

4 Безопасность использования

Чтобы печка работала исправно вместе с котлом, необходимо соблюдать важные правила безопасности, а также общие рекомендации по уходу за оборудованием. Если это не учитывать, то может всё закончиться тяжёлыми последствиями. Как минимум КПД сильно упадёт, если не проводить регулярную чистку, но могут быть и взрывы с летальными исходами. В связи с этим рекомендуется придерживаться некоторых пунктов:

  1. 1. Устройства, в конструкции которых есть водяной контур, должны постоянно работать под присмотром человека. Относится это к закладке дров, чистке от сажи и другим профилактическим действиям.
  2. 2. Для обеспечения безопасности работы следует постоянно следить за состоянием дымохода. Перед каждым запуском необходимо проверять техническое состояние задвижек и каналов. Когда огонь только начал разгораться, задвижки должны быть полностью открыты.
  3. 3. Такую систему рекомендуется использовать только зимой, когда есть потребность в быстром отоплении дома и подачи горячей воды. Использование конструкции в летнее время года нерационально, поскольку топить нужно только в целях приготовления пищи, ввиду этого часть тепла будет улетать в трубу.
  4. 4. Печка имеет очень высокую температуру при работе, поэтому она сильно нагревает теплообменник, что может привести к его поломке. Как правило, это прогорание металлической пластины.
  5. 5. Если самостоятельно сооружать конструкцию, то можно дополнительно вмонтировать насос, чтобы жидкость быстрее двигалась в трубах, а также датчики и термостат для контроля за давлением.

Делаем разводку для системы водяного отопления

Наиболее оптимальным вариантом для бани станет печь, в которую заведомо, еще на этапе возведения, вмонтирован специально подготовленный водяной котел. В таком случае печь приобретает свои специфические особенности в плане конструкции, что в значительной степени повышает эффективность всей системы и ее компактность.

Установка такой печи имеет самый высокий КПД теплоотдачи

Отопление помещений печным способом занимает следующее место по экономичности после газового. Реальность такова, что газовые магистрали проходят не везде, поэтому приходится отапливаться дровами. Обычная дровяная печь обладает одним серьезным недостатком: эффективность обогрева достигается лишь в ближайшем помещении, и то, не совсем равномерно.

Можно выделить такие нюансы пользования дровяной печью:

  • Комнаты, расположенные вдалеке, либо остаются холодными, либо их приходится дополнительно обогревать электричеством. Помимо этого, зачастую, мощные электрообогреватели попросту не от чего запитать. Так как на одну розетку приходится максимум в 3,5 кВт, а мощность устройства превышает 7 кВт, требуется и вовсе трехфазное питание.
  • За отсутствием тепловой завесы окна постоянно потеют, покрываясь изморозью.

Решением данной проблемы будет разводка теплосети от печи по помещениям, и установка под окнами радиаторов для водяного отопления. Потребуется проделать минимум работы: соединить печь с котлом водяного отопления, и сделать соответствующую качественную разводку.

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.

Более детально схема печного котла выглядит так:

  • От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
  • Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

Схема водяного отопления двухэтажного дома на дровах

Комбинированная система отопления частного дома

В топку устанавливают котел, подсоединяют к нему две трубы — по одной идет подача горячей воды, которая направляется через расширительный бачок в систему, другая возвращает к регистру воду обратно. Таким образом, происходит циркуляция воды в системе за счет силы гравитационного закона.

Часто для хорошей циркуляции устанавливают небольшие, но мощные насосы. Такой насос обычно устанавливают на возвращающую воду трубу (обратка), этот способ особенно эффективен, когда протапливается крупное помещение, что позволяет поддерживать температуру на всех участках системы практически одинаковой.

Теплоотдача

К примеру, возьмем печь с железным котлом высотой 35 см, шириной 48, длиной 75 см и водяным контуром размером 1020 х 1020 мм. В таком случае КПД печного агрегата при условии правильной эксплуатации может достигать порядка 85 %. При двухразовой топке теплоотдача печи составит 6500 ккал/ч (7600 Вт), а теплоотдача котла – 15 000 ккал/ч (17 500 Вт).

Если подсчитать общую теплоотдачу печи на дровах с баком для воды и котлом, получится около 21 500 ккал/ч (25 000 Вт). Использование такого варианта отопления при сильных морозах позволит обогреть помещение размером до 300 м 2 .

Большая теплоотдача печного агрегата достигается благодаря нагреву поверхности водяного котла. Корпус металлического резервуара омывается со всех сторон горячими газами. При этом также хорошо нагревается внутренняя поверхность отопительной камеры, что позволяет поддерживать в нагретом состоянии водяной котел в перерыве между топками (примерно 7–8 часов).

Таким образом, по сравнению с обычными твердотопливными котлами, водяное отопление от печи на дровах обходится значительно дешевле.

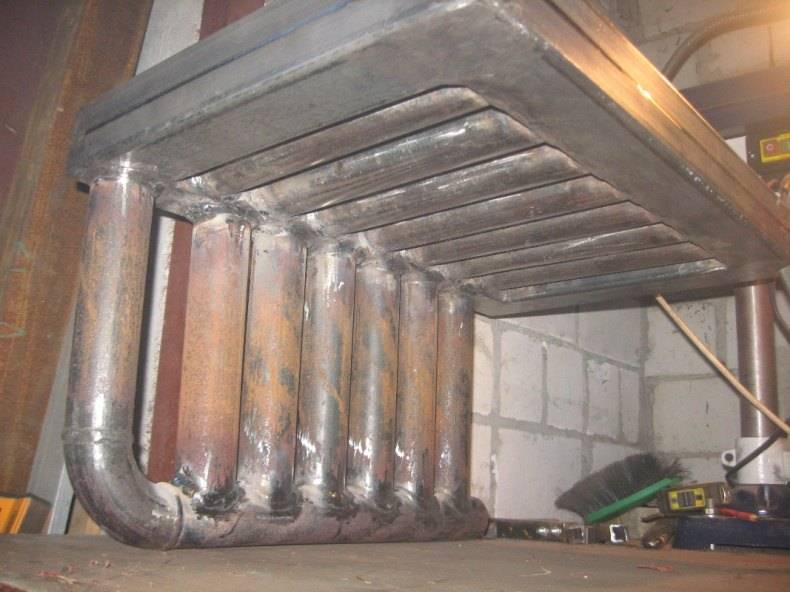

Теплообменник

Для печей с котлом водяного отопления используются различные материалы:

  • Низкоуглеродистая сталь, в виде змеевика из труб диаметром от 4 до 5 см (либо сборка из листовой стали, толщиной до 0,5 см);
  • Чугун, используют старые батареи из него, желательно компактных размеров (чтобы уместились в топке);
  • Медь (наиболее дорогой вариант).

Трубчатое стальное устройство эффективней в работе, но трудней в изготовлении. Недостаток чугунных изделий: их трудно чистить от накапливающейся сажи (мешают ребра). Медные камеры применяются редко, самому владельцу их сложно собрать, приобретать – дорого.

Устройство печи с водяным контуром

Классическая конструкция печи состоит из топки, разделенной колосниками на топливник и зольник, окруженной стенками из кирпича или металла. При сгорании топлива тепло передается в помещения посредством лучистой теплоотдачи от ограждающих поверхностей печи. Применение печей вызвано обычно объективными причинами:

  1. Отсутствие иных видов топлива, кроме дров и угля, а именно природного газа и электричества необходимой мощности;
  2. Относительная дешевизна дров во многих регионах нашей страны;

Основным недостатком теплотехнической схемы является неравномерное распределение тепла по отапливаемым помещениям, а также циклический режим работы теплового агрегата. Кроме того, печи обслуживаются вручную.

Внедрение в конструкцию печи водяного контура во многом улучшает показатели работы отопления. Металлический теплообменник позволяет отбирать часть тепла при сгорании топлива и обеспечивать его транспортировку посредством жидкого теплоносителя – воды или антифриза.

Печи с водяным контуром делятся на 2 вида:

  1. Кирпичные;
  2. Металлические.

Кирпичные печи возводятся самостоятельно или с привлечением специалистов. Металлические печи производятся из стали или чугуна, могут сооружаться самостоятельно, но для этого требуются профессиональные навыки электросварщика. Причем модели промышленного производства обладают лучшими характеристиками по сравнению с самодельными – они выполняются из жаропрочных сталей, тщательно рассчитываются проектировщиками.

Кирпичные печи разогреваются большее количество времени, но и отдают тепло в течение продолжительного промежутка времени. По сути своей кирпичная кладка частично выполняет функции теплоаккумулятора.

Металлические печи нагреваются и остывают с большей скоростью. Чугунные печи выгоднее стальных аналогов в этом плане – чугун аккумулирует значительное количество теплоты.

Теплообменные аппараты для водяных контуров печей выполняются обычно из стали. Теплообменники обладают большим разнообразием форм и размеров, отличаются по месту размещения. По форме это могут быть прямоугольные емкости, соединенные круглыми или профильными трубами, змеевики, регистры и так далее. Толщина стали для их изготовления составляет не менее 3 – 5 мм.

В кирпичных печах теплообменники размещают чаще всего в топках. При этом не рекомендуется размещать аппараты в зонах, непосредственно обтекаемых пламенем, особенно в печах с использованием угля в качестве топлива. Температура в этих зонах достигает крупных значений и срок службы металла значительно сократится. Размещают теплообменники в краевых зонах пламени и по пути движения раскаленных продуктов сгорания.

В металлических печах теплообменники зачастую выполняются в виде водяных «рубашек», опоясывающих топочное пространство камеры сгорания. По сути своей печи с водяным контуром являются аналогом твердотопливного котла.

Теплообменники оборудуются резьбовыми патрубками для присоединения трубопроводов системы отопления. Дымоудаление осуществляется с помощью естественной тяги, то есть требуется сооружение дымовой трубы. Регулирование количества воздуха, подаваемого на горение, производится шибером дымохода и заслонкой на заборе воздуха.

При этом стоит отметить, что дымовые каналы для улучшения теплосъема иногда оборудуют по лабиринтному типу или устанавливают в канал дымоотвода дополнительный теплообменник – для нужд ГВС или отопления. При этом аэродинамическое сопротивление резко увеличивается и потребуется более точный расчет параметров дымовой трубы – и как минимум – увеличение ее высоты.

Кроме водяных контуров отопления печи могут оборудоваться дополнительными элементами:

  1. Дверца с огнеупорным стеклом – создается печь-камин;
  2. Бак приготовления горячей воды;
  3. Варочная плита;
  4. Духовой шкаф.

С увеличением числа опций увеличиваются габариты и вес печи, возрастает стоимость. Некоторые модели печей заводского изготовления оснащаются ТЭНами, встраиваемыми в теплообменник (с возможностью снятия и замены). Обычно они не могут полностью покрыть всю тепловую мощность печи и служат дополнительным или резервным источником тепла.

Возведение кирпичной печи с отопительным котлом

Строительные работы начинаются после подготовки типового проекта и изготовления теплообменника, по габаритам которого выполняется кирпичная кладка печи.

Печь с водяным контуром может размещаться в удобном для эксплуатации и обслуживания месте.

После строительства фундамента готовится порядовка печи с учетом водяного контура – план расположения поддувальной и топливной камеры, дымоотвода и варочной поверхности (если она присутствует).

Для возведения печи с котлом используется жаростойкий кирпич без сколов, трещин и повреждений.

Возведение печи проводится поэтапно:

  1. Подготовка печного раствора из глины, песка и воды. Можно приобрести готовую смесь, но опытные мастера замешивают раствор для кирпичной кладки собственноручно.
  2. На фундамент укладывается слой гидроизоляции из рубероида или пленки.
  3. На гидроизоляцию равномерно наносится печной раствор и укладывается начальный кирпичный ряд. Далее согласно схеме выполняются последующие ряды, а в топку монтируется теплообменник.
  4. Обустраивается зольник и топочное отделение. Правильность кладки проверяется строительным уровнем.
  5. Фиксируется дверка в топочное отделение, выкладывается печной свод и дымоотвод. Для обкладки внутренних стен топки и дымоотвода применяются скругленные кирпичи.
  6. После завершения кладки выполняется монтаж водяного контура. К теплообменнику подводятся водяные трубы, соединенные с радиатором отопления. Монтируется расширительный резервуар, а готовая система наполняется водой или другой жидкостью.

Завершающий этап – декоративная отделка печи штукатурным составом или изразцами, а также тестовая топка, чтобы выявить и устранить недостатки конструкции.

Экономичную печь с отопительным контуром можно возвести собственноручно. Такая конструкция безопасна, практична и долговечна, с высоким КПД, к тому же независима от централизованных источников энергии.

Примеры печей промышленного изготовления с водяным контуром

Приобретение готовых изделий в некоторых случаях выгоднее, чем печное отопление с водяным контуром в деревянном доме, сделанное своими руками.

Причины следующие:

  1. Готовое изделие обойдется дешевле, чем строительство своими силами или с привлечением специалистов.
  2. Конструкции созданы на основе опытных образцов, технология отработана и хозяин уже не сможет нарушить технику обустройства, а значит, снижается риск поломки, возникновения пожара.
  3. Изготавливаются готовые системы из жаропрочного чугуна, стали, которые нельзя купить для формирования собственной печи и системы отопления.
  4. Промышленное предприятие обладает большими возможностями для изготовления конструкций, соответствующих нормативным требованиям.

Такие печи сохраняют длительный гарантийный срок, их проще смонтировать на месте, в комплекте уже идут готовые типовые проекты, по которым можно ориентироваться при создании новой системы отопления или интеграции в старую конструкцию.

Топка для камина с водяным контуром Аквариус

Это продукция компании Термофор. Топка может быть дополнена водяным контуром для формирования системы отопления в доме. Изделие выпускается в двух вариантах – с теплообменником для воды и без него. Что касается характеристик образцов, то они есть в технической документации.

Особенности конструкции:

  • жаропрочное стекло позволяет наблюдать за интенсивностью горения без риска ожога;
  • топливник выпускается в большом объеме, что снижает регулярность закладки сырья;
  • защита из шамотного камня увеличивает срок службы изделия;
  • продукция выпускается в разных размерах, поэтому можно подобрать топку под параметры камина;
  • топка с теплообменником работает только в системах открытого типа.

Через систему водяного теплообменника система передает до 6 кВт энергии, что достаточно для помещений площадью в 55-65 м2 при высоте потолков до 2,7 м. Для прогрева комнаты, где установлен камин, нужно предусмотреть обустройство конвекционных потоков поверху топки, чтобы теплый воздух равномерно распределялся по комнате.

Применение изделия в качестве системы отопления в доме будет более практичным, если на обратной линии установить циркуляционный насос с байпасом. В этом случае вода может транспортироваться как естественным, так и принудительным образом.

Котел отопительный на твердом топливе Armada 20

Также изделие от российского производителя, представляющее собой печь с водным теплоносителем. Характеристики Armada 20 даны в технической документации и зависят от габаритов конструкции.

Особенности:

  1. Теплообменник оснащен большим количеством труб, поэтому общая площадь теплосъема намного больше, чем объем теплоносителя. Такая особенность обеспечивает значительную теплоотдачу.
  2. Дверца дополнена жаропрочным стеклом.
  3. Поверхность котла оснащена варочной поверхностью, поэтому этот печной котел отопления для частного дома может выполнять функции плиты.
  4. Верхняя часть топки съемная, что облегчает процесс чистки конструкции и дымохода от сажи.
  5. Наружные части теплообменника исполняют роль воздушного конвектора.
  6. Котел предназначен для сжигания твердых видов топлива.
  7. Без воды запускать оборудование в работу нельзя.
  8. Конструкция встраивается в открытую, закрытую систему отопления при показателях рабочего давления не выше 3 Мпа.

Печь с водяным контуром Armada 20 может использоваться в качестве системы отопления для большого дома, применяться для подогрева воды, приготовления пищи.

Электрические и жидкотопливные

Самым эффективным считается электрическое отопление. Только оно может обеспечивать КПД 99%. К тому же для него не требуются вентиляция и дымоходы, обслуживание как таковое не предусмотрено, разве что есть необходимость чистить устройство раз в 2-3 года.

Монтаж, как и стоимость самого оборудования, отличается дешевизной. Конечно, все эти свойства электрокотла делают его привлекательным в глазах покупателя, но стоит он всё же недёшево. Финансовые затраты обусловлены необходимостью платить за электричество. Можно устанавливать многотарифный счетчик, хотя и это не позволит обойти по функциональным характеристикам дровяной теплогенератор.

Жидкотопливные котлы работают на дизельном топливе и отработанном масле. Этот тип отопления считается самым грязным. После посещения котельной непременно придется отмывать руки от солярки. Также от одежды будет исходить соответствующий запах. Один раз в год понадобится чистка агрегата. Это отдельное событие, после которого придётся отмывать сажу чуть ли не со всего тела. Не самым выгодным решением является применение солярки. Стоимость ее может перечеркнуть все очевидные плюсы. Отработанное масло сейчас поднялось в цене и может быть выгодно только тем, у кого есть дешевый его источник.

https://youtube.com/watch?v=d0idwQchW3s

В современных отопительных котлах присутствует много важных элементов. Среди них — теплообменник для кирпичной печи со сваренными пластинами. Именно внутри него осуществляется передача тепла к носителю от генератора. Сегодня представлен большой ассортимент различных отопительных котлов, но это не мешает владельцам частных домовладений самостоятельно изготавливать подобные устройства.

Выгоды и недостатки от использования печи с водяным контуром

Плюсы:

  1. Прогрев всех комнат.
  2. Прогрев многоэтажных и многокомнатных помещений.
  3. Кирпичный монолит держит тепло и медленно отдаёт его.
  4. Печь можно выложить индивидуальной конфигурации, под потребности жильцов.
  5. Топка дольше не прогорает, если кирпич защищён от открытого пламени водяной рубашкой.
  6. Есть ещё преимущество, при использовании именно угля. В отличие от дров, уголь имеет свойство сильно перегревать топку локально, в одном месте. Для обычной кирпичной печи это не есть хорошо. Если же стоит водяной контур, вода в нём получает максимум жара, и КПД отопления повышается.

Минусы:

Хлопотность монтажа и дополнительные траты на трубы, можно назвать единственными «недостатками» водяного контура по сравнению с обычным печным отоплением.

Все остальные «минусы», скорее подводные камни, которых можно избежать.

  • Уменьшение топочной камеры. Во-первых, лучше не вставлять теплообменник в готовую печь, а сварить его и разработать под него модель печи, возводя её параллельно с установкой рубашки. Во-вторых, существуют конфигурации теплообменников, нисколько не сокращающих объём – змеевики, врезанные в кирпич и регистры, размещённые не в топке, а в первых колодцах.
  • Воду нужно беречь от замерзания. Хозяева не могут среди зимы уехать и не отапливать дом. Для устранения неудобства можно установить электроподогрев с автоматической регуляцией, который не будет брать много энергии, так как держит температуру на минимальном уровне +5 – +7 °C. Либо залить в систему антифриз.
  • Нет функции летнего режима, то есть нельзя приготовлять пищу летом из-за того, что греется весь дом. Однако, это не недостаток, а условие, которое нужно учитывать. Электрическую или газовую плиту всё равно нужно иметь, ведь даже зимой не всегда удаётся спланировать все дела так, чтобы приготовить всю еду в утренние и вечерние часы топки. И не топят же печку каждый раз, когда нужно согреть чай!

Если вы не хотите тратить много времени на постройку печи, которая будет к тому же занимать немало места, предлагаем приобрести печь камин с водяным контуром, которая одновременно будет и отопителем, и варочной плитой.

Преимущества печей с водяным контуром на дровах рассмотрим тут.

Особенности печной кладки

Для возведения печи выбирают подходящий стройматериал. Оптимальным вариантом считается кирпич нормального обжига, а для стенок топочной и дымового канала лучше купить тугоплавкий кирпич.

Печная кладка

  • Перед тем как укладывать кирпич, его опускают в воду и держат пока не перестают появляться пузырьки воздуха;
  • Каждый ряд и угол обязательно привязывается;
  • Раствор наносят сразу по всему ряду, слоем примерно 5 мм, и на торец каждого кирпича непосредственно перед укладкой;
  • Во время укладки топки раствор из глины рекомендуют распределять не мастерком, а рукой;
  • Положив около 5 рядов, между швами аккуратно срезают раствор и затирают шов мокрой губкой;
  • Конечно, обязательно контролируют вертикальность и горизонтальность возводимых стенок.

Обзор популярных моделей

Наиболее легким в монтаже и подключении считаются отдельно стоящие аппараты, выполненные из стали и чугуна, с вмонтированным теплообменником. Они могут быть расположены в двойном корпусе, создавая водяную рубашку вокруг камеры, или располагаться в верхней его части. Выведенные наружу патрубки просто подключаются к контуру отопления. Для самого отопительного прибора достаточно подыскать удобное место в любой зоне комнаты, где можно вывести дымоход. Главное – не забыть закрыть пол металлическим экраном поверх негорючего покрытия (лист минерита, например).

Печь-камин АКВА

Изготавливаются из стали в форме пластин в 5 мм. Поперечная грань и камеры закрыты жаростойкой плиткой, в случае повреждения которой можно произвести замену.

Изделие включает в себя дверцу из закаленного стекла для обзора. Внизу предусмотрена ниша для дров.

Технические характеристики:

  • подача энергии находится в границах от 13 до 16 кВт;
  • контур дает показатель мощности в 5-7 киловатт;
  • стальной теплообменник;
  • рассчитан на установку к стене;
  • облицовка боковых стенок выполнена из керамики;
  • панель спереди имеет панорамное жаропрочное стекло;
  • диаметр дымохода – 150 мм.

Даже если отсутствует подключение к системе отопления, возможность прогревать пространство не теряется. Только такой метод увеличивает износ. Обязательно нужно заполнять схему водой при включении, иначе произойдет повреждение элементов, и они выйдут из строя.

Печь-камин Бавария

Выпускается из листов стали, дополняется решеткой из чугуна для разделения топки и зольника. Эксперты отмечают неплохие технические характеристики:

  • компактный размер – устройство подойдет даже для небольших помещений:
  • мобильность – печь-камин по усмотрению владельца можно переносить из одного места в другое;
  • агрегаты легко установить и использовать;
  • крепкое термоустойчивое стекло обеспечивает безопасность, уменьшая риск попадания пламени в комнату;
  • скорость прогрева очень высокая;
  • достаточно большая производительность (КПД – 80%);
  • экологичность – выделение углекислого газа понижено и едва достигает показателя в 0,20%;
  • если приобрести модель, в которую встроены варочная поверхность и духовка, то можно готовить еду на открытом огне предварительно удалив с конфорок чугунные кольца;
  • внешне приборы очень привлекательны.

Аппараты с водяным контуром присоединяются к трубам во всех комнатах дома. Сверху камеры или в перегородках печки расположен теплообменник со змеевиком, по которым перемещается жидкость, поступающая из распределительного бака. С двух сторон по краям расходятся трубы для снабжения холодной и горячей водой, имеющие свойство отвода кипятка, попавшего в систему отопления. Чтобы определить, будет ли печка выполнять свои функции в полном объеме, нужно оценить коэффициент мощности.

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

  • Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
  • Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
  • Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
  • Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы;
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения;
Около печки температура будет всегда выше, чем в остальном помещении;
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Типы систем

Печи с водяным контуром различаются особенностями циркуляции теплоносителя. В одних системах движение жидкости обеспечивается разницей температур, а в других – с помощью насоса.

Естественная

Циркуляция жидкости обусловлена физическими процессами и не зависит от электроснабжения. При этом для корректной работы системы требуется монтаж труб с увеличенным диаметром. Разогрев печи занимает больше времени, но она медленнее остывает.


Естественная циркуляция не зависит от электроснабжения.

Принудительная циркуляция

В оборудовании установлен насос, который работает в непрерывном режиме и отвечает за постоянное перемещение теплоносителя между радиаторами. Его недостатком является зависимость от электроснабжения. Если в вашей местности часто бывают перепады напряжения или прочие сбои в сети, лучше установить блок бесперебойного питания с аккумуляторными батареями.

Выводы и полезное видео по теме

Выбор формы теплообменника в дровяную печку:

Обзор кирпичной печи для водяного отопления в коттедже:

Устройство отопительно-варочной печки из кирпича с разбором порядовки конструкции:

Назвать водяное отопление на основе дровяной печи идеальным и высокоэффективным сложно. Но этот вариант обогрева частных домом самый надежный, а также дешевый и простой в реализации. Только дополнять такой контур циркуляционным насосом и автоматикой не надо. Они работают от электросети и делают всю системы неавтономной, нивелируя ее один из основных плюсов.

Это интересно: Терморегулятор для инфракрасного обогревателя — виды, монтаж

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
