Предохранительные клапаны в системах отопления

Особенности трехходовых аварийных клапанов

Отдельно стоит поговорить о не столь известном потребителям устройстве — трехходовом клапане с ручным или электрическим переключателем. Он применяется в отопительных системах с низкотемпературными контурами.

Конструкция предохранителей оснащается тремя отверстиями, одно из которых входное, два – выходные. Потоки среды контролирует заслонка, сделанная в виде шара либо штока. Движущаяся жидкость перераспределяется вращениями.

Трехходовые предохранители уместны для конденсационных котлов и в случаях, когда от одного нагревательного оборудования работает несколько различных систем

Представим ситуацию: в доме реализована схема отопления с системой обычных радиаторов и теплого пола. Технические требования для функционирования второго варианта предусматривают не слишком высокие температуры теплоносителя.

Котел нагревает воду в одинаковом температурном режиме для всех систем. В подобных условиях появляется необходимость в перераспределяющем устройстве, с задачами которого отлично справляется трехходовой клапан.

Он отвечает за следующие функции:

• разграничение областей;
• распределение плотности потока по зонам;
• содействие смешиванию теплоносителя из магистральных разветвлений подачи/обратки для отправления в трубопровод теплого пола более холодной воды, нежели в радиаторы.

Чтобы не осуществлять постоянный контроль над температурой среды самостоятельно, необходимо обратить внимание на модели клапана, снабженные сервоприводом. Это устройство работает от датчика, установленного в низкотемпературном контуре

При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки

Это устройство работает от датчика, установленного в низкотемпературном контуре. При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки.

Более подробно о разновидностях трехходового клапана на отопление и критериях его выбора мы говорили в следующей статье.

Применение

Данная разновидность вентиля применяется очень широко. Их используют, как в бытовых, так и в промышленных условиях. В не которых случаях игольчатый вентиль используют даже в автомобилях с газовым оборудованием. В основном такой тип вентиля устанавливают на трубопроводах с очень высоким давлением, так как запорный механизм способен выдерживать и регулировать давление до 220 бар. Перед тем как выбрать какой же вентиль вам нужен, нужно правильно определить в каких видах деятельности и при каких условиях он будет работать.

В наше время различают несколько видов сфер, где может использоваться игольчатый вентиль:

— нефтеперерабатывающие станции. Использование вентилей на добывающих платформах, на заводах по переработки и очистки нефтепродуктов.

— химико — перерабатывающие предприятия. Использование вентилей на заводах по изготовлению и дальнейшее переработки, а затем и утилизации химических веществ.

— в пищевой промышленности Использование вентилей на фабриках и комбинатах по производству пищи.

— сантехнической сфере Использование вентилей в жилых коммуникациях инженерных делах.

Для каждой этой сферы имеются свои виды игольчатых вентилей со своими индивидуальными характеристиками. Материал из которого изготавливаются вентиля, так же изменяется с областью применения.

— сплав серого чугуна больше подходит для трубопроводов по поставке воды

— сплав никеля и нержавейки высоко устойчив к высоким температурам и коррозии

— сплав хрома и молибдена зарекомендовал себя на теплопроводах

— сплав углерода обладает высокой прочностью и не заменим в трубопроводах с высоким давлением

— сплав бронзы широко используется в среде в которой имеется ни посредственный контакт с влагой и для подключения манометров

Игольчатый вентиль очень необходим для трубопроводов водоснабжения на большие и дальние расстояния. Потому что, как правило, именно в таких конструкциях находится очень высокое давление, и для того чтобы плавно перекрыть подачу водоснабжения используют этот вид. В большинстве случаев именно благодаря этому агрегату все системы работают стабильно и без нареканий.

По способу соединения игольчатый вентиль так же имеет разные виды:

— (резьбовые) соединение вентиля и трубопровода происходит непосредственно с помощью нарезанной на вентиле резьбы.

— (муфтовые) соединение происходит соответственно с помощью муфт Эти два подвида высоко распространены в бытовых условиях.

— (фланцевые) вентили с таким видом соединения изготавливают таким образом, что на входном отверстии и выходном имеется пластины в форме колец. По центру есть отверстие для вставки трубы, а по периметру высверливаются отверстия для стяжки болтами.

— (сварные) сварное соединение весьма устойчивое, но не долговечное, поскольку в результате коррозии на швах появляются микро трещинки.

Оба этих способа стыковки весьма эффективны в больших магистралях, где давление на порядок выше, чем в быту.

Благодаря данной статьи мы немного расширили свой кругозор о вентиле с игольчатым затвором

Узнали, на что нужно обращать внимание при выборе донного соединения. Ведь лучше быть предупрежденным, чем иметь в дальнейшем кучу неприятностей

Схема и особенности установки

Правила монтажа, подбор и необходимый расчет характеристик предохранительных клапанов содержатся в технических нормативных документах.

Основными требованиями, которые следует учитывать при монтаже этих устройств, являются:

• Установка в подающем контуре в непосредственной близости от отопительного котла и узла подпитки. В определенных случаях при массивной разводке должны быть предусмотрены несколько таких устройств для поддержания допустимого уровня давления;
• В промежутке между местами монтажа предохранительных клапанов недопустима установка регуляторов, расширительного бака, запорных элементов, узлов подпитки или других устройств. Кроме того, нельзя допускать сужения труб, диаметр которых будет меньше диаметра самого клапана.

Расчет и монтаж сбросных механизмов должен предусматривать наличие дополнительного трубопровода, который обеспечивал бы соединение клапана и, например, сточного канала.

Нюансы грамотного монтажа

В процессе монтажа запорной арматуры следует неукоснительно соблюдать несколько правил:

1. Клапан устанавливается строго по направлению тока теплоносителя. Во избежание ошибки на корпусе изделия обязательно присутствует маркировка в виде стрелки, указывающей рабочее направление.
2. Для уплотнения соединений можно использовать паронитовые прокладки, при условии, что они не уменьшат диаметр проходного отверстия. Иначе клапан будет оказывать гидравлическое давление большее, чем планировалось.
3. Устройство должно быть установлено так, чтобы другие элементы системы отопления не оказывали дополнительное давление на его корпус.
4. Перед обратным клапаном крайне желательно поставить сетку для грубой очистки. Это даст возможность предотвратить попадание твердых частичек в запорный механизм, что, в свою очередь, может привести к нарушению герметичности прибора в закрытом состоянии. Или же воспользоваться специальными клапанами с сеткой.

Еще один важный момент: перед монтажом нужно еще раз убедиться, что клапан выбран правильно.

Например, для схем с принудительной циркуляцией подойдет любой тип устройства, а для гравитационных систем только поворотный лепестковый без пружины. Поскольку двигающийся самотеком теплоноситель не сможет справиться с сопротивлением пружины.

Установка группы безопасности в закрытую систему отопления — правила

При установке блока безопасности рекомендуется соблюдать следующие условия:

• Узел монтируют в вертикальную или горизонтальную линию подачи как можно ближе к котлу. Его рекомендуется устанавливать на расстоянии не более 1,5 м от отопительного оборудования.
• Стоит отметить, что в конструкциях некоторых отопительных котлов имеется специальный резьбовой патрубок, и вопрос, куда ставить узел безопасности на отопление, отпадает сам собой. Коллектор системы безопасности непосредственно прикручивают к этому фитингу.
• Перед аварийным блоком не должна размещаться запорная арматура. Ошибкой является схема установки шарового крана в горизонтальный участок трубопровода до тройника с блоком безопасности, а также непосредственно перед ним в боковом ответвлении.
• К боковому отводу спускного клапана прикручивают трубопровод или шланг, которые направляют в канализацию или емкость небольшого объема.
• Группа безопасности в системе отопления должна размещаться в месте, удобном для ее демонтажа и визуального обзора показаний манометра.
• При монтаже лучше использовать льноволокно с пастой или сантехническую нить. В отличие от широко разрекламированной ФУМ-ленты, эти материалы не прорезаются металлической резьбой, что приводит к разгерметизации соединения.

Разновидности

Существующие разновидности клапанов способны работать с котельным оборудованием от ведущих зарубежных (Vaillant, Baxi, Ariston, Navien, Viessmann) и отечественных (Невалюкс) производителей на газе, жидком и твердом топливе в ситуациях, когда автоматический контроль за работой системы из-за типа топлива затруднен или нарушен при выходе из строя автоматики. В зависимости от конструктивного исполнения и принципа работы предохранительные клапаны делят на следующие группы:

1. По назначению оборудования, в которое их устанавливают:

• Для отопительных котлов, имеют приведенную выше конструкцию, часто поставляются на арматуре в виде тройника, в которую дополнительно установлены манометр для проверки давления и клапан развоздушивания.
• Для водогрейных бойлеров, в конструкции присутствует флажок для спуска воды.
• Емкостей и сосудов под давлением.
• Напорных трубопроводов.

1. По принципу срабатывания прижимного механизма:

• От пружины, прижимное усилие которой регулируется внешней или внутренней гайкой (ее работа рассмотрена выше).
• Рычажно-грузовые, применяются в промышленных отопительных системах, рассчитанных на сброс больших объемов воды, их порог срабатывания можно регулировать подвесными грузами. Они подвешены на ручке, связанной с запорным золотником принципом рычага.

Устройство рычажно-грузовой модификации

1. Скорости срабатывания запорного механизма:

• Пропорциональные (малоподъемные пружинные) — герметичный запор поднимается пропорционально давлению и линейно связан с его увеличением, при этом сливное отверстие постепенно приоткрывается и аналогичным образом закрывается с уменьшением объема теплоносителя. Преимущество конструкции — отсутствие гидроударов при различных режимах перемещения запорного клапана.
• Двухпозиционные (полноподъемные рычажно-грузовые) — функционируют в положениях открыто-закрыто. При превышении давления выше порога срабатывания выходное отверстие полностью открывается и происходит стравливание лишнего объема теплоносителя. После того как давление в системе нормализуется, выходное отверстие полностью перекрывается, основной недостаток конструкции — наличие гидроударов.

1. По регулировке:

• Нерегулируемые (с колпачками разных цветов).
• Регулируемые винтовыми деталями.

1. По конструкции регулировочных элементов сдавливания пружины с:

• Внутренней шайбой, принцип работы которых был рассмотрен выше.
• Наружным винтом, гайкой, модели используются в бытовых и коммунальных отопительных системах с большими объемами теплоносителя.
• Рукояткой, подобная система регулировки используется во фланцевых промышленных клапанах, при полном поднятии ручки можно производить разовый спуск воды.

Конструкции различных моделей спускных клапанов

Виды клапанов

Обратные клапаны имеют одинаковое назначение, но могут различаться по строению и способу эксплуатации.

Шаровые

Затворным элементом в таких агрегатах выступает шар из металла определённых видов (стали, алюминия и др.). Резиновое покрытие детали увеличивает срок её службы.

Движущийся в определённом направлении поток теплоносителя переносит шарик в верхнюю полость клапана.

При смене курса перемещения жидкости элемент опускается на исходную позицию и перекрывает ей путь по трубе.

Плюсы таких деталей:

• возможность ремонта – крышка на верхнем отсеке корпуса даёт доступ к внутреннему механизму устройства;
• надёжность – прибор лишён перемещающихся и образующих трение деталей, благодаря чему он может работать в разных положениях и меньше подвергаться поломкам;
• небольшое гидравлическое сопротивление.

Минусы:

• значительный диаметр препятствует применению устройств в бытовых системах с небольшим сечением;
• при горизонтальной установке крышка должна располагаться наверху для возможности поднятия затвора, вертикальный монтаж предполагает обязательное движение потока жидкости вверх;
• малое давление в системе препятствует правильной работе агрегата (для поднятия шарика необходим напор в 25 бар).

Дисковые

Изделия этого вида снабжены дисковым затвором, сделанным из металла или пластика. Размеров этого элемента достаточно для полной блокировки потока, направляющегося в неверную сторону.

К диску подсоединяется пружина из стали, которая остаётся сжатой при прямом течении жидкости. Со сменой направления потока элемент распрямляется и приводит в движение заслонку, перекрывающую трубу.

Специальный уплотнитель обеспечивает плотность посадки затвора, исключающую протечки.

Такие устройства задействуются в домашних отопительных системах и обладают рядом положительных качеств:

• не нуждаются в периодическом обслуживании;
• имеют невысокую стоимость;
• обладают малым весом и компактными размерами, расширяющими сферу их применения.

У изделий также есть и недостатки:

• невозможность ремонта (неисправные детали подлежат замене);
• большое гидравлическое сопротивление;
• отложение минеральных остатков, приводящих к выходу из строя агрегата;

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Обычные дисковые устройства образуют гидроудар при закрытии, что негативно сказывается на общем состоянии системы. Этот недостаток компенсируется присутствием на некоторых моделях специального механизма, обеспечивающего плавное блокирование потока. Но такие приборы имеют более высокую стоимость.

Лепестковые

Блокировочным механизмом в конструкциях подобного типа является тонкая стальная пластина. Она фиксируется на шарнирах, приводящих её в движение.

Лепестковые агрегаты бывают двух видов:

• Одностворчатые – оснащены пластинкой, вращающейся вокруг собственной оси. Перемещающийся теплоноситель приподнимает створку, освобождая отверстие, при возвращении жидкости затвор опускается, блокируя проход. Этот процесс происходит с участием пружины или без неё.
• Двустворчатые – обладают парой пластин, прикреплённых к вращающейся оси по центру трубы.

Преимущества лепестковых моделей:

• возможность работы без пружин, что допускает их установку в самотечных трубопроводах;
• доступная стоимость.

Недостатки:

повышенное давление (особенно в двустворчатых вариантах конструкции).

Подъёмные

В составе таких приборов присутствует золотник, беспрепятственно перемещающийся вокруг вертикальной оси. Давление жидкости переносит запорный элемент с посадочного седла, открывая доступ в трубу.

Снижение напора или смена его направления возвращает золотник в исходное положение, блокируя воду.

Плюсы подъёмных механизмов:

• низкая восприимчивость к качеству проходящего теплоносителя;
• надёжность, обеспечивающаяся простотой конструкции;
• ремонтопригодность – доступ к компонентам через верхнюю крышку.

Минусы:

возможность только вертикального монтажа.

Особенности трехходовых аварийных клапанов

Отдельно стоит поговорить о не столь известном потребителям устройстве — трехходовом клапане с ручным или электрическим переключателем. Он применяется в отопительных системах с низкотемпературными контурами.

Конструкция предохранителей оснащается тремя отверстиями, одно из которых входное, два – выходные. Потоки среды контролирует заслонка, сделанная в виде шара либо штока. Движущаяся жидкость перераспределяется вращениями.

Трехходовые предохранители уместны для конденсационных котлов и в случаях, когда от одного нагревательного оборудования работает несколько различных систем

Представим ситуацию: в доме реализована схема отопления с системой обычных радиаторов и теплого пола. Технические требования для функционирования второго варианта предусматривают не слишком высокие температуры теплоносителя.

Котел нагревает воду в одинаковом температурном режиме для всех систем. В подобных условиях появляется необходимость в перераспределяющем устройстве, с задачами которого отлично справляется трехходовой клапан.

Он отвечает за следующие функции:

• разграничение областей;
• распределение плотности потока по зонам;
• содействие смешиванию теплоносителя из магистральных разветвлений подачи/обратки для отправления в трубопровод теплого пола более холодной воды, нежели в радиаторы.

Чтобы не осуществлять постоянный контроль над температурой среды самостоятельно, необходимо обратить внимание на модели клапана, снабженные сервоприводом. Это устройство работает от датчика, установленного в низкотемпературном контуре

При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки

Это устройство работает от датчика, установленного в низкотемпературном контуре. При изменении температурных отметок срабатывает запорный механизм, открывающий либо закрывающий подачу жидкости из обратки.

Более подробно о разновидностях трехходового клапана на отопление и критериях его выбора мы говорили в следующей статье.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Рекомендуем ознакомиться:  Для чего нужен обратный клапан на воду и как его правильно установить?

Механизм прижима

Рычажно-грузовые предохранительные клапаны рассчитаны на большие нагрузки и диаметр трубы не менее 200 мм, поэтому используются в промышленных отопительных системах.

Для индивидуального отопления частного дома лучше приобрести устройство с пружинным механизмом, это стандартный, надежный и часто используемый вид сбросного клапана.

Высота подъема

Клапаны сброса давления имеют разную высоту подъема затвора:

1. Малоподъемная модель ПС-350.Малоподъемные. Высота затвора в малоподъемных клапанах не превышает 1/20 диаметра седла. Имеют относительно низкую пропускную способность и простую конструкцию. Применяются в магистралях с жидким теплоносителем. Как правило, малоподъемной предохранительной арматуры достаточно для системы отопления с водяным контуром мощностью до 40-43 кВт. Для предотвращения аварии в таких системах необходимо сбросить небольшой объем теплоносителя.
2. Полноподъемные. Высота затвора в полноподьемных клапанах больше или равна диаметру седла. Как правило, это рычажно-грузовые механизмы, более дорогие и сложные по конструкции. Полноподъемные клапаны имеют высокую пропускную способность, могут быть установлены на магистрали, в которых циркулируют газы, пар или сжатый воздух.

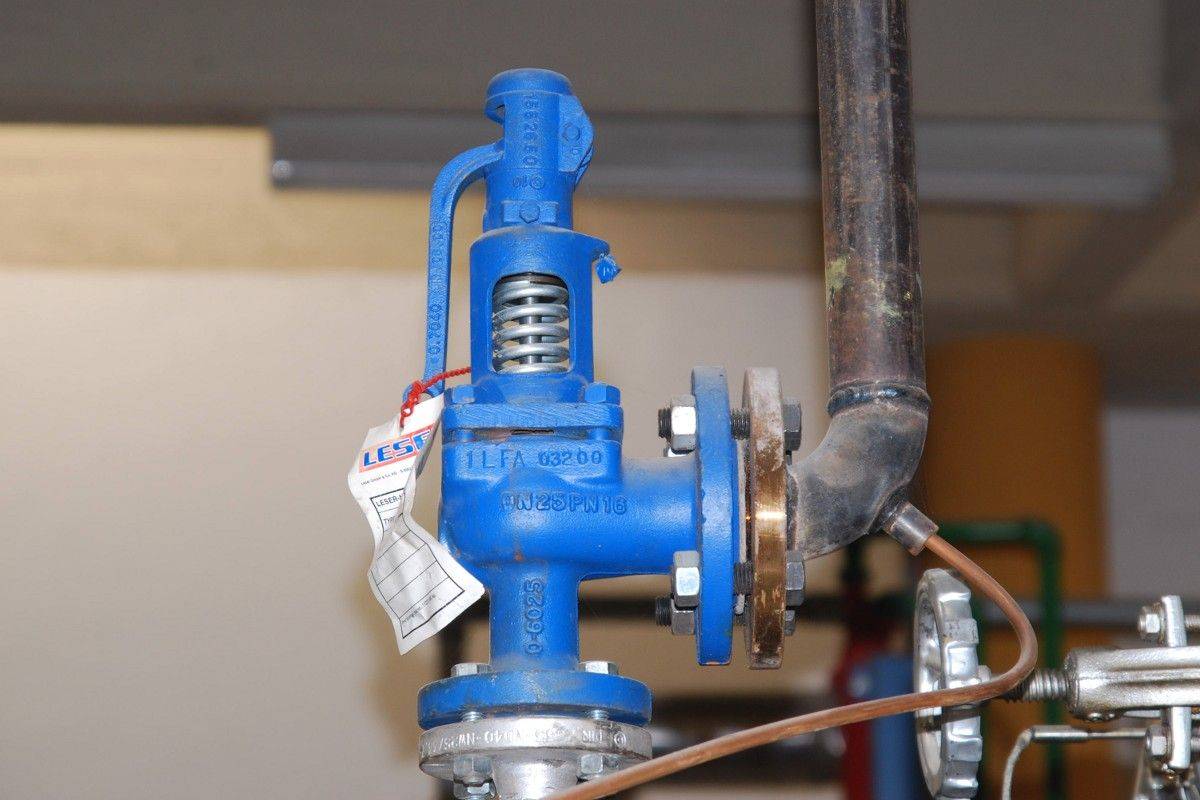

Полноподъемная модель PN 16.

Скорость срабатывания механизма

По скорости срабатывания предохранительные клапаны делятся на пропорциональные и двухпозиционные.

В отопительных системах частного дома лучше использовать пропорциональные клапаны, опять таки, их достаточно для большинства систем. Затворная крышка таких устройств открывается постепенно, пропорционально возрастанию давления в магистрали, соответственно и объем сбрасываемого теплоносителя возрастает пропорционально. В таких клапанах отсутствуют автоколебания, они поддерживают корректный уровень давления и стоят дешевле.

Двухпозиционная предохранительная арматура отличается моментальным подрывом и полным открытием клапана. Такой механизм позволяет быстро сбросить большие объемы теплоносителя, однако создает риск гидроудара: из-за быстрого сброса большого количества жидкого теплоносителя, в магистрали существенно снижается давление, после чего клапан резко закрывается. Поэтому двухпозиционную предохранительную арматуру рекомендуют устанавливать на магистрали со сжимаемой средой (воздух, газ, пар).

Диаметр

Диаметр предохранительного клапана сброса давления в системе отопления не должен быть меньше разъема подводящего патрубка. В противном случае, работе механизма будет мешать постоянное гидравлическое давление.

Производитель

Поскольку предохранительные клапаны имеют довольно простую конструкцию, а современные модели в большинстве случаев изготавливаются из латуни по одинаковой технологии, критических различий между арматурой различных производителей нет.

Виды предохранительных клапанов

Данные элементы защиты классифицируют по-разному.

	Принцип работы	Высота подъёма затвора	Способ открытия затвора	Способ нагружения золотника
1	Прямого действия	Малоподъёмные	Пропорциональные	Пружинные
2	Непрямого действия	Полноподъёмные	Двухступенчатые	Рычажно-газовые
3				Импульсные

Пружинные – самые распространённые, используются для котельных небольшого размера. Они имеют простую и надёжную конструкцию и возможность лёгкой регулировки рабочего давление в системе. Также из преимуществ можно выделить низкую стоимость.Рычажные предохранительные устройства не пользуются особой популярностью, потому что, в основном, модельный ряд представлен диаметрами от 50 мм. Их используют в промышленной сфере.Импульсные устройства используют на паровых котлах с давлением больше 39 кгс/кв.см (3,9 МПа). На каждый котел устанавливают, как минимум, по 2 шт. (контрольный и рабочий).Малоподъёмные имеют высоту подъёма затвора от 5% от диаметра седла, поэтому имеют низкую пропускную способность. Из достоинств можно выделить: несложную конструкцию, доступную цену.

Малоподъемный и полноподъемный

В полноподъёмных затвор поднимается на высоту не менее 25% диаметра седла. Их относят к двухступенчатым. Характеризуются большой пропускной способностью, высокой стоимостью и сложной конструкцией.

Полноподъёмные защитные устройства имеют колокол. Его задача состоит в том, чтобы помочь затвору достигнуть полного подъёма. Полноподъёмные используют, в основном, в тех системах, в которых среда сжимается.
Пропорциональные открывают затвор соразмерно увеличению давления и объём сбрасываемой среды пропорционально увеличивается с подъемом затвора. Эти защитные устройства применяют для воды и других жидких сред.

Из преимуществ использования пропорционального клапана можно выделить:

• открытие затвора согласно необходимости;
• лёгкую конструкцию;
• низкую стоимость;
• автоматически возникают колебания.

Недостаток двухступенчатых устройств – автоколебание затвора. Причина этого – превышение типоразмера или переменный аварийный расход среды.

Удаление воздуха из системы отопления частного дома

В частных домах устройство отопительных систем бывает различным, оно зависит от особенностей планировки зданий. Для разных типов систем применяются соответствующие расширительные баки — открытые или закрытые. Поэтому индивидуальным домовладельцам чаще приходится задумываться, как целесообразнее — спустить воздух из радиатора отопления или через расширительный бак. В системе открытого типа пузырьки воздуха имеют свободный выход через расширительный бак, установленный на чердаке. Если нормально работает отопление, спускать воздух из системы нет необходимости, поскольку он выходит сам. Но жидкость постепенно испаряется, и уровень воды в открытом расширительном баке может опуститься настолько низко, что в верхней части подающего трубопровода появится воздушная пробка. При этом циркуляция теплоносителя замедлится или совсем прекратится, и в этой ситуации уже должна идти речь о том, как спустить воздух из отопительной системы.

Чтобы выгнать воздушную пробку, можно долить воды в расширительный бак сверху, но лучше пополнить объем жидкости в системе через нижний кран, подключенный к водопроводу. Поступающая снизу вода заполнит пустоту в трубе и выдавит воздух наружу через отверстие расширительного бака.

В закрытых системах используются мембранные расширительные баки. Иногда в них происходит разрыв мембраны, и тогда в систему

попадает воздух. Если удается установить, что причина завоздушивания — неисправный расширительный бак, его придется заменить. Но перед началом ремонта, до того как спускать воду из системы отопления, нужно подготовить всё необходимое, чтобы не оставлять надолго дом без тепла

Варианты монтажа

Чтобы обеспечить надежное и безопасное функционирование клапана в системе отопления, рекомендуется производить монтаж в соответствии со всеми правилами. Найти их можно в специальной нормативной документации. Правила отличаются в зависимости от мощности и рабочего давления системы. Но основные принципы все же сохраняются, среди них:

• В отопительной системе данный прибор необходимо устанавливать на подающем трубопроводе непосредственно после котла. Если мощность теплового генератора велика, допускается устанавливать два клапана.
• Предохранительный клапан на обратном трубопроводе систем отопления монтируется только для обеспечения горячего водоснабжения в наивысшей точке бойлера.
• Также неприемлемо сужение канала в местах между магистралью клапаном, недопустимо устройство запорной арматуры.
• Сбросные патрубки следует выводить в канализационную систему или другое безопасное место. На данной линии совершенно недопустима установка запорных устройств.

Очень важно сделать правильный выбор предохранительного клапана для системы отопления, который предотвратит закипание котла и понизит давление. Чтобы клапан работал правильно, необходимо:

• Выбрать пружинное оборудование, в котором пружина буде противодействовать давлению теплоносителя.
• Определиться с размером и типом устройства, чтобы давление в системе отопления не превышало допустимых значений, так как именно оно должно помочь работе системы.
• Клапан открытого типа необходимо выбирать в том случае, если в атмосферу сбрасывается вода, а закрытый – если вода сбрасывается в обратный трубопровод.
• Полноподъемный и низкоподъемный клапан желательно выбирать с учетом пропускной способности.
• При сбрасывании воды в атмосферу рекомендуется устанавливать устройства открытого типа. Для котлов, работающих на жидком топливе, следует выбирать низкоподъемные клапаны, для газовых котлов – полноподъемные.

Расчет предохранительного устройства необходимо производить в соответствии с методикой, представленной в СНиП II-35 «Котельные установки».

Так как производители редко указывают в технических характеристиках реальную высоту подъема штока, в расчете данный параметр равен 1/20 диаметра седла. По этой причине типоразмер клапана в результате данного расчета получается несколько завышенным. В любом случае после подбора устройства необходимо сравнить тепловую мощность отопительной системы с рекомендуемой в техническом описании максимальной мощностью для выбранного типоразмера.

Установка предохранительного клапана требуется для защиты системы отопления от превышения уровня давления больше предельно допустимого значения. По этой причине расчет данного прибора должен сводиться к вычислению максимально допустимого прироста объема теплоносителя и определению возможных источников превышения давления.

Источниками прироста объема может послужить:

• Перегрев в теплообменном или котельном агрегате с последующим парообразованием. При парообразовании жидкость способна увеличить свой объем в 461 раз, поэтому данный фактор при выборе клапана является преобладающим.
• Выход автоматики управления подпиточных линий котельных и независимых отопительных систем из строя. Это может также послужить преобладающим фактором при подборе клапана.
• Теплоноситель, нагреваясь в теплообменном или котельном агрегате, увеличивается в объеме. При нагреве удельный прирост объема от 0 до 100 °C, что составляет всего 4%, поэтому при подборе типоразмера устройства данного типа, это не является основополагающим моментом.

Выбранное оборудование должно обеспечивать сброс рассчитанного количества теплоносителя, по наиболее существенному фактору прироста объема.

Неполадки: их причины и устранение

Возможны два вида неполадок:

1. Постоянное подтекание из выпускного патрубка. Это свидетельствует об избыточном давлении в системе подачи воды. Проблема решается путем установки редуктора.
2. Отсутствие выпуска излишков воды при высоком давлении в емкости. Это означает, что клапан поврежден или рассчитан на большее давление. В любом случае, устройство надо заменить, подобрав подходящую по номиналу модель.

Необходимо периодически проверять работоспособность устройства. Его замена обойдется гораздо дешевле, чем ремонт или покупка нового бойлера.

Что делать, если течет из предохранительного клапана от водонагревателя, подскажет видео:

Клапаны для отопления: что надо учитывать при выборе?

По своим функциональному назначению они делятся на следующие типы:

• предохранительные;
• воздухоотводные;
• обратные;
• балансировочные;
• перепускные;
• трехходовые.

Расчет при проектировании системы отопления выполняется в следующей последовательности:

1. Рассчитываются параметры теплоносителя в узловых точках — температура, перепад давлений, расход.
2. По полученным значениям выбираются тип и номинал вентилей.
3. Рассчитываются предварительные настройки регулировочных элементов (положения регулировочных ручек).

При выборе типа и номинала учитываются следующие критерии.

Тип теплоносителя

Теплоносителем может быть либо вода, либо антифриз — этиленгликоль, пропиленгликоль и другие.

Особенности, которые необходимо принимать в расчет:

• У воды на 15—20% больше теплоемкость, чем у антифриза.
• Антифриз вступает в реакцию с цинком, поэтому клапанные приборы не должны иметь цинковое покрытие.
• Максимальная температура теплоносителя с антифризом — не выше 75ºС (при более высокой температуре начинается парообразование). Это учитывается при настройках клапанов группы безопасности.

Температурный режим

При проектировании системы отопления устанавливается максимальная и минимальная температура теплоносителя. Соответственно все вентили отопления должны нормально функционировать в указанном температурном диапазоне.

Важно! При вычислении параметров нужно закладывать в проект не формальные (стандартные) исходные данные по температурному режиму, а реальные. Например, температура носителя, получаемая от городских сетей может составлять не 150ºС, как в технических условиях, а 110—120ºС

Расход теплоносителя в обоих случаях будет отличаться в 2 раза.

Давление в системе

Все вентили должны быть устойчивы к максимальному давлению в системе отопления, которое рассчитывается при проектировании.

От значений давления зависит расчет и выбор предохранительных, перепускных и балансировочных приборов.

Сечение

От проходного сечения зависит пропускная способность — количество теплоносителя, проходящее через клапан в единицу времени.

При выборе клапана с меньшим значением проходного сечения будет наблюдаться нарушение циркуляции теплоносителя. Выбор с высшим расчетным значением приведет к неоправданному удорожанию системы.
