Виды и использование радиаторов с нижним подключением

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб. Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением. Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа. Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения. Отнеситесь внимательно к данному этапу, поскольку от него зависит эффективность работы радиатора. Неправильная схема снизит мощность батареи на 55-65%.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Одностороннее подключение

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Одностороннее подключение

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Нижнее подключение

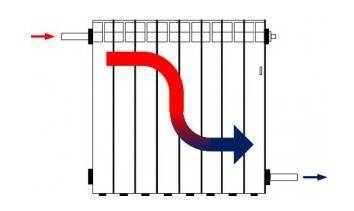

Диагональное (перекрестное) подключение

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

Диагональное (перекрестное) подключение

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

Радиаторы с нижней подводкой

Выпускаются следующие виды радиаторов с нижним подключением:

  • стальные панельные;
  • стальные трубчатые;
  • биметаллические;
  • алюминиевые.

Стальные панельные радиаторы

Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.

Трубчатые стальные радиаторы

Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях

Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.

Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.

Трубчатые вертикальные радиаторы

Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.

Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.

Биметаллические радиаторы

Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.

Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).

Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.

Применение биметаллических радиаторов с нижней подводкой в частных домах не оправдано. Они годятся для промышленных и административных зданий, а также для многоэтажных домов, подключенных к централизованным котельным. Здесь наблюдается высокое давление теплоносителя, иногда случаются гидроудары. Поэтому нужны именно биметаллические радиаторы, стойкие к повышенному давлению и прочим неприятностям. В частных домах, подключенных к автономным системам, установка биметаллических радиаторов приведет к практически бесполезным затратам.

Схема Тихельмана

Это наиболее часто применяемая схема подводки труб к радиаторам отопления. Основное её преимущество перед другими вариантами — максимальная эффективность работы каждого радиатора во всех точках системы. Ещё один значительный плюс схемы Тихельмана в возможности свободной регулировки одтельно взятого радиатора, без нежелательных последствий для отдельных узлов схемы. Если вдруг в какой-то конмате станет слишком жарко, то при помощи специального балансировочного клапана, находящийся в ней радиатор может быть частично или полностью отключен от подачи горячей воды. При этом освободившееся количество теплоты в системе равномерно распределится по остальным радиаторам.

Такое, на первый взгляд, очевидное явление, как будет видно далее, недоступно в других схемах подключения: там остаточная теплота распределяется неравномерно. Ещё одно преимуществом схемы — общее направление движения теплоносителя в обоих трубах. Это большой плюс с точки зрения гидравлики, который значительно снижает нагрузку на все узлы системы, в том числе на котел и насос.

Движение горячей воды начинается с котла и поток по очереди продвигается от первого радиатора к последнему. Обратный ток воды также берет своё начало с первого радиатора. Таким образом радиатор №1 будет первым на подаче горячей воды и последним на обратном токе теплоносителя к котлу. Радиатор №2 получает воду с чуть менее низкой температурой, но он уже ближе первого к котлу на контуре оттока охлажденной воды.

И так, каждый последующий радиатор: большее расстояние от источника горячей воды компенсируется меньшим расстоянием к точке выхода охлажденного теплоносителя. В итоге, каждый радиатор находится в равных условиях с точки зрения теплообмена с системой и нагревается одинаково, независимо от своего расположения в ней.

Разводка труб выполняется из труб диаметром 25 мм, а для подключения радиаторов к системе используют трубы с диамтром 20 мм.

5 Достоинства и недостатки нижнего подключения радиаторов

Чтобы добиться наилучшей конфигурации разводки отопительной системы, необходимо учитывать все слабые и сильные стороны такого вида подключения радиаторов. Среди положительных свойств обогревательных систем с нижней подводкой является их надежность. Благодаря простоте установки монтаж можно сделать достаточно быстро.

За счет того, что трубы в таком варианте монтажа можно с легкостью спрятать в пол, под плинтус либо с помощью декоративных элементов, такое подключение достаточно эстетично. К сильной стороне также относится эффективный нагрев поверхности батареи. К достоинству можно тоже отнести высокую скорость протока теплоносителя, от чего прохладный воздух будет быстрее прогреваться и соответственно подниматься вверх. За счет этого помещение обогревается быстрее.

Отопление с нижней подводкой обладает хорошей конвекцией.

Для улучшения конвекционных характеристик лучше добавить дополнительные ребра внутрь секций алюминиевых радиаторов. При использовании стальных батарей – следует увеличить между панелями количество пластинок, которые имеют П-образную форму. Такие типы радиаторов хорошо излучают тепло. Благодаря электромагнитным волнам тепло передается в окружающее пространство от нагретой поверхности батареи.

К недостаткам такой схемы относится небольшая теплоотдача в сравнении с другими видами подключений. При возникновении в системе отопления протечек существенным препятствием является доступ к спрятанным трубам. Традиционно к недостаткам относится высокая цена такого вида радиаторов. Некоторые люди считают, что обогревательная система с таким подключением затрудняет уборку, поскольку до входных коллекторов от пола идут небольшие отрезки отопительных труб.

Несмотря на некоторые отрицательные моменты отопления с нижним подключением, их все равно можно и нужно использовать. При умном подходе к монтажу такие радиаторы могут обеспечить отличные тепловые характеристики. Благодаря продуманности возможно сделать хороший дизайн помещений с такими батареями. А грамотный расчет улучшит функциональность системы отопления.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла

Нижнее подключение

Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

  • Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
  • Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему

Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.

Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней

Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

  • типа системы, подающей тепло в помещение;
  • способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

  • однотрубные системы;
  • двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

  • сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
  • увеличенная скорость прогрева;
  • эстетичный вид и минимальное количество занятого пространства;
  • простота монтажа;
  • экономия на материалах.

К недостаткам можно отнести:

  • взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
  • сложность регулирования температуры теплоносителя;
  • необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

  • одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
  • возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Как повесить радиатор отопления на кронштейны

Прежде чем начать монтаж радиатора отопления, рекомендуется его подготовить: покрыть краской (если требуется), установить кран Маевского, терморегулятор и заглушку.

Для того чтобы установить радиатор, вам потребуются:

  • несколько кронштейнов (причем, чем длиннее радиатор, тем больше кронштейнов может понадобиться), и необходимое количество дюбелей для их крепления;

  • перфоратор и сверло, подходящее для работы с материалом стен (бетон, дерево и т. п.);

  • уровень (ватерпас), рулетка, метровая линейка.

Кронштейны должны быть изготовлены из того же материала, что и сами радиаторы (чугуна, стали или алюминия).

Радиаторы из чугуна самые тяжелые из всех отопительных приборов. Для них используют специальные кронштейны для чугунных радиаторов отопления, которые имеют достаточный запас прочности, чтобы выдержать такой большой вес. С помощью таких кронштейнов можно регулировать расстояние от стены до радиатора.

Кронштейн для биметаллических радиаторов также должен обладать достаточной прочностью. Такие радиаторы не очень тяжелые, но если используется большое количество секций, то они способны создавать значительную нагрузку на стену.

Алюминиевые радиаторы установить намного проще, потому что они имеют небольшой вес. Их монтаж производят с помощью кронштейнов для алюминиевых радиаторов отопления с закрепленной длиной.

При установке радиаторов надо руководствоваться такими правилами:

  • расстояние от пола до радиатора – 10–12 см;

  • высота под краем подоконника –8–10 см;

  • отступ от стены – 2–5 см.

Чтобы пузырьки воздуха не скапливались в радиаторе, его располагают под небольшим уклоном. Такие требования к установке предъявляются в тех случаях, когда подача теплоносителя происходит сверху.

Точки опоры и их количество определяется в зависимости от типа и размера батареи. Для крепления шестисекционного радиатора из чугуна хватит двух чугунных кронштейнов сверху и одного снизу. При увеличении числа секций потребуется большее количество кронштейнов (1 кронштейн на 3 секции).

Алюминиевые радиаторы отопления также крепятся на кронштейны, число которых зависит от количества секций. При установке радиаторов с числом секций менее 8, будет достаточно 3 кронштейнов. Если число секций более 8, то используют 4-5 кронштейнов.

Последовательность шагов при монтаже радиаторов:

  1. Подготовка стены (покрытие штукатуркой и поклейка обоев).

  2. Разметка мест крепления кронштейнов с учетом расстояния между секциями (чтобы крюки свободно проходили между секциями).

  3. В размеченных местах сверлят отверстия, устанавливают в них дюбели и крепят кронштейны.

  4. Проверяют расположение всех крюков кронштейнов (должны находиться на одной линии).

  5. Навешивают радиаторы на кронштейны и создают небольшое усилие на него, чтобы удостовериться, что он надежно закреплен и не имеет люфта.

  6. По уровню проверяют горизонтальное положение радиатора и при необходимости подкладывают проставки необходимой толщины со стороны перекоса.

  7. Осуществляют подводку и присоединение труб, и герметично соединяют их с радиатором.

Читайте материал по теме: Виды радиаторов отопления

Напольное крепление радиаторов

При наличии больших окон в помещении приходится крепить радиаторы отопления к полу (ставить на ножки или на специальный постамент на полу). Чаще всего в таких случаях применяют более легкие и привлекательные алюминиевые радиаторы.

Процесс напольной установки радиаторов отопления происходит в том же порядке, что и в случае настенного крепления. Он содержит:

  • покупку подходящих кронштейнов для напольного крепления алюминиевых радиаторов отопления;

  • разметку на полу мест под каждый кронштейн;

  • сверление отверстий и монтаж креплений для отопительной батареи;

  • установку радиаторов и подсоединение к ним труб.

При выполнении стяжки пола в строящемся доме советуем заранее предусмотреть закладные элементы для крепления радиаторов отопления. Это наиболее актуально при устройстве наливных полов.

Выбирая кронштейны для радиаторов, в первую очередь ориентируйтесь на качество изделий. Покупайте расходные материалы только у надежных, проверенных поставщиков.

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

  • диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
  • рабочее давление (PN, в диапазоне 15–40 и выше);
  • вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

  • шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
  • конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
  • терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

Преимущества:

  • Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
  • При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
  • Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
  • Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

  • Простой способ монтажа.
  • Быстрый нагрев радиатора.
  • Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

  • Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
  • Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

  1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
  2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

  • Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
  • Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

  • Сложная геометрия разводки труб, затрудняющая монтаж подключения.
  • Трудности при маскировании.
  • Большой объем необходимого сантехнического материала.

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

  1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
  2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
