Правила крепления проводов и кабелей при прокладывании электропроводки

Равномерное распределение нагрузки

Для снижения температуры проводящих жил и уменьшения скорости деградации изоляции от перегрева необходимо разделить потребителей на группы:

  • с небольшой мощностью и длительным включением (например, светодиодное освещение);
  • с повышенным энергопотреблением и длительным временем работы (например, нагревательный элемент котла горячего водоснабжения);
  • с высокой мощностью и периодическим использованием (например, стиральная машинка или пылесос).

На основе полученных данных производят расчет необходимого сечения проводов и определяют номиналы автоматических предохранителей и устройств защиты линии. Распределение позволяет снизить нагрузку на ветви электропроводки и снижает риск аварийного отключения освещения.

Преимущества и недостатки использования СИП

Эти провода позволяют:

  • обеспечить нужный класс электробезопасности;
  • повысить надежность сети во время эксплуатации;
  • уменьшить расходы на содержание электросети (до 80%);
  • сократить сроки монтажа и уменьшить трудозатраты;
  • размещать электропроводные линии на стенах зданий;
  • сократить потери при передаче электричества (благодаря небольшому сопротивлению);
  • подключать объекты без отключения главной питающей линии;
  • прокладывать и подключать линии своими силами.

Минусы СИП:

  • стоят на 20-25% больше, чем обычные провода без изоляции;
  • многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
  • позволяют прокладывать только воздушные ЛЭП.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.

Кабель для внешней ретро-проводки.

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

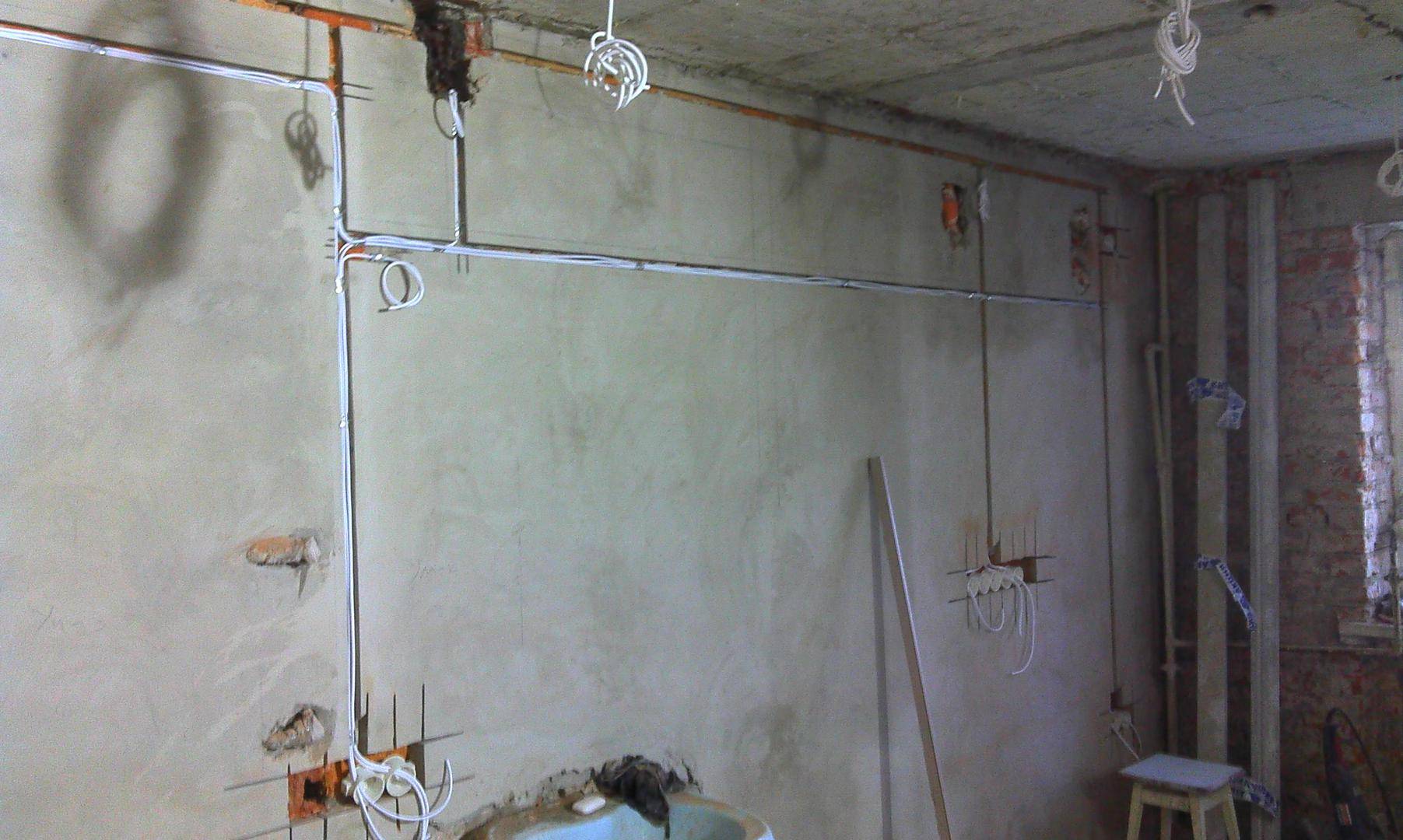

Прокладка проводов

Особого внимания заслуживает прокладка проводов. Она может быть скрытой, открытой или же осуществляться с применением комбинированного метода. Независимо от способа прокладки нормы и правила размещения электропроводки гласят:

  • для минимизации проблем во время ремонтных работ провода должны лежать строго вертикально или горизонтально;
  • горизонтальные участки следует размещать на расстоянии 150 мм от потолка (в некоторых случаях допускается 200 мм);
  • вертикальные участки не должны быть в непосредственной близости от углов и проемов дверей и окон – минимальное значение 100 мм;
  • от газовых труб расстояние составляет минимум 0,4 метра;
  • сами провода не должны соприкасаться между собой.

Так же нужно обратить внимание на разницу размещение групповых электрических сетей в зависимости от типа комнаты. Это можно узнать исходя из таблицы 14.2 СНиП 31-110-2003, так же монтаж электропроводки описывает ГОСТ Р 50571.5.52-2011. Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения

Ссылаясь на таблицу А.52.2 данного ГОСТа, можно узнать метод монтажа электропроводки в зависимости от ее месторасположения.

Болтовое соединение

Достаточно распространённым способом соединения является болтовое соединение. Для этого вида необходимы болт, не меньше двух шайб и гайка. Диаметр болта зависит от толщины провода. Он должен быть таким, чтобы из провода можно было сделать кольцо. Если соединяются провода разного сечения, то болт выбирается по наибольшему.

Для осуществления болтового соединения конец очищается от изоляции. Длина зачищенной части должна быть такой, чтобы сделать круглогубцами кольцо, одевающееся на болт. Если провод многожильный (гибкий), то длина должна позволять после изготовления кольца обернуть свободный конец вокруг провода возле изоляции.

Таким способом можно соединить только два одинаковых провода. Если их больше, или разные по сечению, жесткости и материалам (медный и алюминиевый), то необходимо прокладывать токопроводящие, обычно стальные шайбы. Если взять болт достаточной длины, то можно соединить любое количество проводов.

Факторы, сокращающие срок службы КС

  • Температура +850С и выше разрушает нейлон. На морозе стяжка становится хрупкой и легко ломается;
  • Полимерные хомуты в условиях повышенной влажности впитывают влагу и теряют несущую способность;
  • Ультрафиолет не разрушает только полимер чёрного цвета. Разноцветные стяжки не устанавливают на улице;
  • КС плохо переносят постоянную вибрацию различного оборудования. Со временем стяжки разрушаются;
  • При превышении расчётной нагрузки стяжные ленты рвутся;
  • Агрессивная среда кислотных или щелочных паров пагубно влияет на пластик и ведёт к полному разрушению стяжки.

Особенности подключения светодиодных лент

С помощью пластиковых стяжек формируют жгуты из проводов и кабелей, которые можно компактно разместить, как внутри, так и снаружи зданий и сооружений. Дешевизна изделий привела к тому, что при прокладке электрических сетей отказались от иного дорогостоящего и неудобного крепежа. Быстрый монтаж и демонтаж фиксирующей арматуры существенно экономят затраты по монтажу и ремонту проводных коммуникаций.

Как крепить кабель канал к бетонной стене?

Электротехнический короб – оптимальное решение для организации проводки в банях. Проложить электросеть в строении из бруса или бревна скрытым способом слишком дорого и сложно.

Однако строгим регламентом ПУЭ запрещен открытый монтаж силового кабеля в помещениях с характерным для них парообразованием и с высоким содержанием влаги. Проще, дешевле и удобнее установить короба, совмещающие плюсы проводки открытого и закрытого типа.

С установкой данных защитных приспособлений без проблем справится любой домашний мастер. Никаких затруднений не возникнет, если будущий исполнитель узнает, как крепить кабель канал и как правильно проложить в нем провод.

Электротехнические короба представляют собой простейшую конструкцию, выполненную из оцинкованного стального сплава, алюминия или из прочного, не поддерживающего горение пластика. Основной их элемент двухметровый профиль с П-образным сечением, который предстоит прикрепить к стене. В него укладывают силовой кабель и слаботочные провода, затем закрывают крышкой. Вот, собственно, и все дела.

Но у простейшего на первый взгляд процесса есть несколько важных нюансов. Их то и следует выяснить самостоятельному мастеру, чтобы результат не требовал доработок или глобальных переделок.

К семейству электротехнических коробов, применяемых в организации электропроводки по открытой схеме, относятся:

  • настенные кабель каналы с односторонним или двухсторонним замком;
  • напольный плинтус с секциями для проводов, преимущественно слаботочных;
  • потолочный аналог предшественника;
  • напольные системы с защитой от механического воздействия;
  • лотки и гофоротрубы, используемые в основном для устройства проводки в подсобных помещениях и на внешних сторонах стен.

Т.к. условия эксплуатации обязывают во главу выбора ставить практичность, напольные варианты рассматривать не имеет смысла даже для обустройства комнат отдыха в банях.

На примеры оформления комнаты отдыха в бане можно посмотреть здесь: https://stroy-banya.com/otdelka_interier/komnata-otdyxa-v-bane.html

Из эстетических соображений оставим мысли о проводке в гофротрубе и в лотках для наружных работ.

Рассмотрим самую распространенную разновидность прокладки кабеля в настенном канале из пластика. Это наиболее дешевые и простые в обработке короба, не требующие от исполнителя мастерских навыков и особых знаний.

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

  • если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
  • если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
  • если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

  • Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
  • Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Потолочный монтаж

Исходя из этого, различают 2 вида прокладки электрических коммуникаций:

  • открытая проводка, когда крепеж линии производится к наружной поверхности конструкций и вся сеть доступна к осмотру и частичному ремонту;
  • скрытая проводка закладывается в материалы стены (замурована) и доступна к операциям в местах подключения к ней (розетки, разъемы) или промежуточных коммутаций (коробки, щитки).

Если скрытая прокладка провода выполнена в гофрированных или гладких трубах, то на этих участках возможна последующая быстрая замена электропроводки.

Порядок монтажа сети в трубах

  • гипсовым или алебастровым раствором;
  • дюбель-стяжками. Крепежные элементы монтируются перед прокладкой провода. Довольно длительный метод монтажа, особенно при работе с твердыми основаниями;

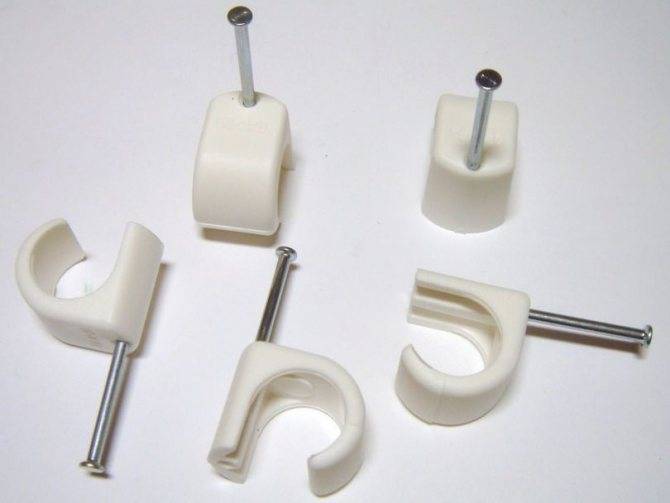

  • обычными дюбелями или гвоздями. Это самодельные крепежи, в которых дюбель пробивается через кусок металла или пластика, непосредственно фиксирующий кабели.

При небольшом количестве кабелей можно применять простой крепеж для провода к потолку – хомуты, клипсы, стяжки или самодельные крепления. Но, монтировать такие крепления на потолок неудобно.

В случае с подвесным потолком, монтаж проводов можно выполнить за подвесами. При этом можно применить простые пластмассовые хомуты. Кабели предварительно лучше уложить в гофрированную трубу, чтобы избежать повреждения изоляции и повысить пожарную безопасность.

Крепление на поверхности гипсокартонных плит

Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

Самозажимные клеммники WAGO

Кроме клеммников с болтами есть также клеммники с зажимами. Они  дороже обычных, но позволяют производить соединение намного быстрее, особоенно в связи с новыми требованиями ПУЭ и запрете на скрутки.

Самый известный производитель таких клеммников фирма WAGO. Каждая клемма является отдельным устройством с несколькими отверстиями для подключения проводов, в каждое из которых вставляется отдельный провод. В зависимости от исполнения соединяет от 2 до 8 проводников. Некоторые виды заполняются внутри токопроводящей пастой для лучшего контакта.

Они выпускаются  как для разъёмного, так и для неразъемного соединения.

В клеммы для неразъёмного соединения зачищенный провод просто вставляется и пружинные усики фиксируют провод внутри. Провод можно использовать только жёсткий (одножильный).

В клеммах для разъёмного соединения провод зажимается при помощи откидного рычажка и пружинного зажима, позволяющих легко подключать и отключать провода.

Поскольку провода не соприкасаются между собой, клеммы позволяют соединять провода разного сечения, одножильные с многожильными, медные с алюминиевыми.

Лучше всего этот способ соединения проводников показал себя при небольших токах и наибольшее распространение получил в сетях освещения. Эти клеммы малогабаритные и легко помещаются в переходных коробках.

Как упорядочить пучки проводов

В большом количестве проводов сложно разобраться даже при монтаже, не говоря уже о случаях ремонта или переподключения какого-либо прибора спустя продолжительное время.

Чтобы ориентироваться в больших пучках проводов, применяют следующие способы:

  1. Укладывают проводку не хаотично, а ровными рядами. Для этого используют специальные крепления в виде гребенок, набранных из клипс или хомутиков.
  2. Используют цветную маркировку проводов. К примеру, для сетей 220 Вольт, однофазного тока провод заземления обычно имеет желтую оплетку с зеленой полоской, нулевой проводник изоляцию синего цвета, фазный — коричневого.
  3. Используют бирки с номерами, которые крепят на концах проводов.

Чтобы метить провода, используют специальные клипсы с номерами.

Важность применения норм

Чтобы избежать опасности при монтаже электропроводки, нужно правильно рассчитать площадь поперечного сечения проводов, ведь от нее зависит сопротивление. Чем больше сопротивление, тем сильнее провода будут нагреваться. Важную роль играет правильный подбор материалов кабеля, соединение проводов, выбор места монтажа, изоляционных материалов. Необходимо правильно рассчитать нагрузку и подобрать защитные устройства, не забыть о заземлении.

Ошибка может привести к замыканию, и как следствие, возникает пожар. Чтобы этого не произошло, нужно использовать нормы и правила. Если постройка была воздвигнута без их соблюдения, то страховая компания не выплатит страховку при несчастном случае. Материальные потери могут быть весьма существенными, это не считая людских жизней, утрата которых невосполнима.

Выбор сечения провода и кабеля по току и мощности

Важнейший этап электрификации жилого дома — выбор провода по току. Чтобы установленная проводка прослужила долгие годы без сбоев и ремонта, провода и кабели нужно правильно выбрать и правильно уложить.

Осуществляя выбор проводов и кабелей необходимо учитывать следующие факторы.

Никогда не приближайте номинальную мощность проводки к потребляемой, делайте выбор сечения провода кабеля в соответствии с рекомендованным стандартом. Всегда помните, что эти показатели рассчитаны на работу проводника в идеальных условиях: без соединений, возможных отклонений в конструкции, изменения температуры и т. д.

Мощность всех энергопотребляющих устройств, которые будут установлены в доме, оказывает существенное влияние на выбор сечения провода по току. Для начала необходимо выяснить, какова максимальная мощность сети. Затем следует сложить показатели всех приборов, в том числе и тех, которые вы планируете установить в будущем и осуществить выбор провода по мощности .

Например, в доме есть холодильник, телевизор, стиральная машина и компьютер. Суммарная мощность данных электроприборов вместе с освещением составит не более 3,5 кВт. В будущем вы планируете установить кондиционер, электроплиту, а также еще один компьютер и улучшить схему освещения.

В результате потребление энергии возрастет и проводку понадобится менять. Чтобы избежать таких проблем, лучше сразу внести все желаемые изменения в проект и на его основе выбрать тип электропроводки.

Предположим, провод ПУГНП 3х1,5 используется на кухне, где суммарная мощность приборов составляет 3,5 — 4 кВт. Для провода такого сечения это предел возможностей. Если его проложить за холодильником, он может нагреться от радиаторной решетки, его температура и сопротивление возрастут, плохо скрученное соединение может заискрить, а при возросшей нагрузке перегореть. В лучшем случае вам придется искать место обрыва и соединять ПУГНП, в худшем — менять всю проводку и тянуть ее заново.

На данный момент для освещения принято использовать провода с сечением ТПЖ 1,5 мм2, для розеток — 2,5 мм2. Для электроприборов с повышенной энергоемкостью (электрических плит, мощных кондиционеров и т. д.) существуют особые виды проводников, сечение ТПЖ для них выбирают с учетом мощности прибора. Например, для электрической плиты рекомендуется провод с сечением жилы не менее 4 мм2, такой как ПВС 3х4 или 3х6. Лучше всего подводить к подобным приборам отдельные трехфазные линии.

Следует учитывать, что чем толще ТПЖ, тем выше цена кабеля. Однако ни в коем случае не экономьте на проводке. Если слабый провод перегорит, то его замена обойдется вам в десять раз дороже: придется вскрывать перегородки, менять кабель и заделывать все заново. Лучше потратить больше, но быть уверенным в том, что выбранный проводник прослужит не один десяток лет и справится с любой нагрузкой.

Способ прокладки: внутренний или наружный. Для внутреннего подойдут провода и кабели с монолитной жилой и плоским сечением (например, ПУНП или ВВГ), для наружного — гибкие провода или провода с круглым сечением (например, ПВС, ПУГНП или ШВВП). Это деление не строгое. Однако круглый кабель NYM потребует более глубокую штробу, нежели плоский ВВГ, что увеличит трудоемкость работы. К тому же гибкие провода ПУГНП отлично укладываются в кабель-канал и протаскиваются сквозь гофру, тогда как с монолитным кабелем придется повозиться, особенно если он большого сечения.

Перед началом работ необходимо выбрать цвет изоляции ТПЖ: заземляющей, фазовой и нулевой. Заземляющая жила всегда имеет желто-зеленую расцветку. Цвета фазовых и нулевых жил могут отличаться в зависимости от производителя кабельной продукции. Как правило, основные цвета фазового проводника — коричневый, красный и белый, нулевого — синий или черный.

Если все жилы в кабеле окрашены в один цвет, маркируйте ТПЖ изолентой. Это нужно делать и в том случае, если соединяются два кабеля с разной окраской изоляции жил. Лучше всего, когда провод имеет разную расцветку жил. В таком случае следует выбрать определенный цвет и твердо запомнить или записать, к чему он относится.

Материал проводника. В настоящее время старые алюминиевые провода повсеместно заменяют на медные, поскольку последние во много раз лучше по многим показателям. Негибкие хрупкие алюминиевые провода требуют больших усилий при монтаже. Работать с медью намного проще, и она более безопасна. Единственный недостаток — цена. Медные провода стоят примерно в полтора-два раза дороже, чем алюминиевые.

Электропроводка в жестких пластиковых трубах

В случае прокладки электропроводки в жестких пластиковых трубах провода помещают внутрь их, затем крепят к стенам при помощи специальных опор. Существует целый комплект вспомогательной арматуры (локти, тройники, разветвления в виде буквы Т, кабельные муфты), используемой, чтобы облегчить  их установку.

Схема электропроводки в жесткой трубе.

Этот способ монтажа электропроводки обеспечивает необходимую степень защиты от механических повреждений и попадания влаги.

Именно поэтому обычно сферой применения этого способа монтажа являются подвалы, гаражи, погреба. Но не зацикливайтесь на этом. Помните, что его вы также можете использовать у себя на дачных участках (в жилых помещениях), а в отдельных случаях и в городских квартирах.

Трубы IRL (изоляционные жесткие, гладкие) имеют достаточно привлекательный внешний вид. Но и здесь также существуют свои правила.

Схема монтажа проводки

Чтобы рассчитать общую длину проводников, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить схему электропроводки.

Рассмотрим способы соединения электрической цепи. Параллельный тип оказываем минимальное влияние на схему монтажа проводки. При таком способе входящие в цепь элементы не соединены друг с другом, но имеют два общих узла. В этом случае, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательный. Все элементы цепи располагаются друг за другом и не имеют узлов. В качестве примера можно привести одним проводом. Если сгорит одна лампочка, цепь разорвется — и погаснут все остальные.

Схема монтажа проводки зависит также от типа ее расключения.

«Звезда» — этот тип иногда называют бескоробочным, или европейским. Схематично его можно представить так: одна розетка — одна линия кабеля до щитка. Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в щиток, и в идеале отдельный автоматический выключатель. Достоинства такого типа расключения — безопасность и возможность контролировать каждую электрическую точку. К тому же в этом случае не требуется устанавливать распределительные коробки. Расключение подобного типа используют в системе «умный дом». Недостатками «звезды» являются как минимум троекратный расход провода по сравнению с остальными типами разводки и, соответственно, увеличение трудовых затрат на ее монтаж. Установить самостоятельно такой щиток сложно, и он обходится дороже обычного.

«Шлейф». Похож на предыдущий тип, но отличается экономичностью. Изобразить его можно следующим образом: розетка — розетка — розетка — электрощиток или распаячная коробка.

На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к щитку, либо к распаячной коробке.

Через распределительные коробки. Наиболее часто встречающийся способ, не требующий особых затрат. Именно так выполнялась разводка в советское время. От общего питающего стояка отходит ответвление, на котором в щитке стоят счетчик и один-три (редко больше) автоматических выключателя. Питающий кабель заходит в дом, затем с помощью распределительных коробок — в помещения к каждой электрической точке.

В чистом виде перечисленные типы расключения применяются редко. Как правило, выбирают смешанный вариант. Рассмотрим, как формируется разводка в частном доме.

Питающий кабель входит во вводный распределительный щиток здания, где стоят несколько групп автоматов и устройств защиты.

Здесь он разводится на несколько зон (жилые комнаты, подвал, гараж, чердак), отдельные ответвления идут на ванную комнату, санузел и кухню. В каждой зоне электропроводка делится еще на две группы: одна предназначена для розеток, другая — для освещения. Таким образом, в щитке осуществляется разводка кабеля по типу «звезда». Далее питающие кабели отдельной зоны заходят в помещение, где для них используются свои варианты расключения. Например, силовая кабельная линия, идущая к розетке, подключается к другим розеткам данного помещения «шлейфом», а осветительная кабельная линия подводится к люстре и выключателю через распределительную коробку.

Чтобы грамотно выполнить прокладку проводов и расположить электрические точки, стоит заранее начертить подробный план расстановки мебели и размещения электроприборов в доме.

С учетом пожеланий хозяина дома профессиональные электрики составят подобные схемы проводки по правилам электромонтажных работ, учитывая ход их выполнения, параметры безопасности, тип проводки, размеры штроб и т. д. Такой чертеж является документом и заверяется в специальной организации. Приведем пример подобной схемы для гостиной, где должны быть две группы розеток по три штуки в каждой, два проходных выключателя и три телефонные розетки.

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами.

Что следует знать, приступая к разводке электрики по полу:

  1. Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
  2. Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
  3. Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
  4. Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
  5. На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.
  6. При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
  7. Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.
  8. Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

Варианты креплений к стене

Существует несколько способов крепления кабель-каналов к потолку или стене:

  1. Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
  2. Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
  3. Для бетонной или кирпичной стены применяют дюбель-гвозди.
  4. Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.

Саморезы

Указанный вариант фиксации используется на поверхностях из дерева или гипсокартона. Крепеж осуществляется саморезами по дереву, длиной в 40 мм. При этом необходимо учитывать количество и сечение прокладываемых проводов. От этого фактора зависит периодичность расположения саморезов. Как правило, достаточно выдерживать шаг в пределах от 40 до 50 см. Для ускорения монтажа лучше использовать шуруповерт.

Дюбель-гвозди

Данный способ актуален для бетонных и кирпичных стен, которые встречаются в квартирах и частных домовладениях. Для этого потребуется перфоратор с шестимиллиметровым буром и дюбель-гвозди. Шаг установки фиксирующих элементов должен составлять 45 см. При этом рекомендуется сначала проделать отверстия в пластиковом коробе, а после переноса точек крепления на стену просверлить в ней отверстия с помощью перфоратора.

«Клопы»

Использование «клопов» является наилучшим вариантом крепежа кабельных каналов на алюминиевый профиль или металлическую поверхность толщиной не более 2 мм. «Клопы» — это саморезы по металлу, которые комплектуются пресс-шайбой. Их вкручивание не требует предварительной подготовки поверхности, но лучше применить шуруповерт.

Жидкие гвозди

Крепить короба для прокладки электропроводки без сверления допускается в крайних случаях, когда невозможно применить любой из ранее представленных вариантов. Такие ситуации наблюдаются при выполнении монтажа кабель-канала на металлическую поверхность толщиной более 2 мм или на плитку в санузле. Как правило, жидкие гвозди используются в виде вспомогательного крепежного элемента.

Как закрепить короба на клей

Если вы решили закрепить кабель-каналы без возможности последующего демонтажа, то можно использовать клей. При этом алгоритм работы будет следующим:

  • клей наносят зигзагом между гранями короба с шагом в 1.5 см;
  • обработанное основание прижимают к стене, но не фиксируют, а отводят в сторону;
  • когда остаток клеевой основы на стене подсохнет и превратиться в загустевшую массу, устанавливают кабель-канал на это же место;
  • держат, прижимая короб с усилием к стене, дожидаясь, пока высохнет клей.

Прокладку кабеля осуществляют только после полного застывания клея и надежной фиксации конструкции к стене.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

Советуем изучить Светодиодное освещение витрин

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
