Расчет системы вентиляции и ее отдельных элементов: площади, диаметров труб, параметров нагревателей и диффузоров

Элементы системы вентиляции

Вентиляционная магистраль — это всегда сложная конструкция, состоящая из многочисленных элементов, позволяющих:

  1. менять направление контура в зависимости от конфигурации помещений;
  2. обходить выступы;
  3. соединять несколько контуров в единую сеть.

Отводы и короба

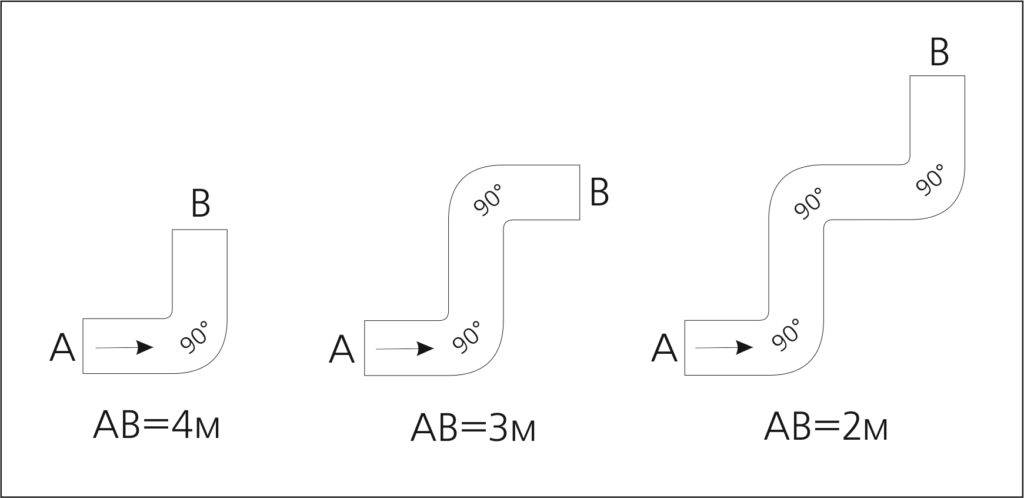

Основные элементы воздуховода, задающие его направление — короба и отводы. Первые прокладывают путь по прямой линии, вторые изменяют геометрию контура под углом в 15⁰, 30⁰, 45⁰, 60⁰ или 90⁰.

Другие фасонные элементы

Вентиляция представляет собой сложную и разветвлённую сеть каналов, смонтировать которую без соответствующих элементов проблематично. Такие комплектующие принято называть фасонными изделиями.

К их числу относятся:

  • Переходники, соединяющие между собой контуры различных диаметров — конфузоры и диффузоры. Первые сужают магистраль, вторые расширяют.
  • Тройники и воротниковые врезки, обеспечивающие примыкание друг к другу двух магистралей.
  • Крестовины, служащие для пересечения двух перпендикулярных воздушных потоков.
  • S-образные переходники (утки), соединяющие два контура, не совпадающие по оси и/или сечению.
  • Круглые ниппели и муфты, соединяющие между собой два круглых короба. Первые вставляются вовнутрь, вторые одеваются поверх труб.
  • Заглушки, устанавливаемые на торцах контура.
  • Зонт крышный, предотвращающий попадание атмосферных осадков в вентиляционную шахту.
  • Приточные и вытяжные решётки и другие фасонные части.

Определение потери давления после расчета площади воздуховода

При увеличении диаметра воздуховода давление в нем падает

Потери давления высчитываются после подсчета площади трубопроводов, скорости обмена воздуха и сопротивления инженерной коммуникации. Такой показатель влияет на подбор вентилятора по мощности.

Используется формула P = R · L + E · V · Y / 2, где:

  • P — потери давления (Па);
  • R — удельный показатель давления трением при взаимодействии воздуха с внутренними стенками (Па/м);
  • L — длина расчетного участка (м);
  • E — числовой индекс потерь напора на участке в сумме;
  • V — скорость потока в искомом месте (м/с);
  • Y — плотность атмосферы (кг/м3).

Потеря давления определяется с применением справочника. Коэффициент E имеет прямую зависимость от параметров участка, где делается вычисление.

Определение расхода воздуха по кратности

Данный типовой расчет приточно-вытяжной вентиляции выполняется отдельно для каждой комнаты квартиры либо загородного коттеджа. Чтобы выяснить расход воздушных масс по зданию в целом, полученные результаты суммируются. Используется довольно простая формула:

Расшифровка обозначений:

  • L – искомый объем приточного и вытяжного воздуха, м³/ч;
  • S – квадратура помещения, где рассчитывается вентиляция, м²;
  • h – высота потолков, м;
  • n – число обновлений воздушной среды комнаты в течение 1 часа (регламентируется СНиП).

Пример вычисления. Площадь гостиной одноэтажного здания с высотой потолков 3 м составляет 15.75 м². Согласно предписаниям СНиП 31-01-2003, кратность n для жилых помещений равна единице. Тогда часовой расход воздушной смеси составит L = 15.75 х 3 х 1 = 47.25 м³/ч.

Аналогичные расчеты делаются по всем остальным комнатам, разрабатывается схема организации воздухообмена (естественной или принудительной) и определяются размеры вентиляционных каналов (смотрим пример ниже). Автоматизировать и ускорить процесс поможет расчетная программа.

Контроль параметров труб в производственных условиях

Наружный диаметр водопроводных или канализационных труб в условиях больших производств контролируют и проверяют с применением более усложненной формулы: D = L:3,14 — 2∆p — 0,2 мм.

В этой формуле, кроме уже известных значений, символы ∆p означают толщину полотна рулетки в мм, которую вы применяете для измерений диаметра, а «0,2 мм» из формулы – это допустимые отклонения, учитывающие прилегание рулетки к трубе. Значение допустимого отклонения для труб сечением 200 мм составляет ±1,5 мм.

При замерах труб большого диаметра допустимые отклонения измеряются в процентах. Пример, для изделий размером от 820 до 1020 мм допустимое отклонение = 0,7%. При таких замерах используется измерительная установка на основе ультразвука.

Толщину стенок труб в условиях больших производств измеряют штангенциркулем с делением шкалы 0,01 мм. Допустимое отклонение от номинальной толщины в сторону уменьшения не должен превышать 5%.

Контролю подлежат и значения кривизны трубы, которые не должны быть выше 1,5 мм на погонный метр длины трубы. Общая кривизна изделий по отношению к ее длине не должна составлять более 0,15%. Овальность трубных торцов определяется отношением разности наибольшего и наименьшего диаметра к номинальному диаметру трубы.

Значение этого параметра не должен превышать 1% для труб с толщиной стенки до 20 мм и не выше 0,8% для стенок выше 20 мм.

Овальность трубы можно определить, измерив диаметр торца трубы с помощью индикаторной скобы или нутромера в двух взаимно перпендикулярных плоскостях.

Несложные школьные познания и внимательное применение простых инструментов существенно упростят вашу задачу — как измерить диаметр трубы подручными средствами.

Расчет материала для воздуховодов и фасонных элементов

Расчет площади воздуховодов и фасонных изделий необходим при их производстве. Он делается для того, чтобы определить количество материала (жести) для изготовления участка трубы или какого-либо фасонного элемента.

Для расчета необходимо использовать лишь формулы из геометрии. Например, для круглого воздуховода находим диаметр окружности, умножением которого на длину участка получим площадь наружной поверхности трубы.

Для изготовления 1 метра трубопровода диаметром 100 мм потребуется: π·D·1=3.14·0.1·1=0.314 м² жести. Также необходимо учитывать от 10-15 мм запаса на соединение. Также рассчитывается и прямоугольный воздуховод.

Расчет фасонных частей воздуховодов осложнен тем, что для него не существует определенных формул, как для круглого или прямоугольного сечения. Для каждого элемента необходимо проводить раскрой и рассчитывать необходимое количество материалов. Это делается на производстве или в жестяных мастерских.

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс = L * 2,778 / V, где

— расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Расчет длины воздуховодов

Для эффективной работы системы отвода воздуха необходимо грамотно рассчитать длину наружной части воздуховода. Этот канал объединяет все потоки вентиляционной системы и служит для отвода воздуха из помещения во внешнюю среду.

Высота наружной вентиляционной трубы определяется исходя из требований, установленных СНиП:

  • на плоской крыше высота трубы должна быть 300 мм и более;
  • на скатной крыше минимальная высота воздуховода должна быть не меньше 500 мм;
  • если вытяжная труба установлена на одной линии с дымоходом на расстоянии до 3 м, их высоты должны совпадать;
  • воздуховод должен быть выше конька крыши минимум на 0,5 м, если он удален на расстояние до 0,5 м (от конька);
  • если дистанция между коньком и воздуховодом от 1,5 м до 3 м, высота вытяжки должна быть не меньше высоты конька.

Важно знать! При проектировании наружной части воздуховода нужно учитывать его устойчивость к ветру.

Определить точную высоту вентиляционной трубы над крышей можно при помощи таблицы. Для этого достаточно знать диаметр. Верхняя строка содержит значения высоты труб, в левой колонке указана ширина, а в ячейках – эквивалентные диаметры в мм.

Размеры и диаметры труб для вентиляции

Наименьшим размером сечения вентиляционных труб принимают, как правило, минимум 15 на 15 сантиметров или 150 миллиметров в диаметре. Следующим условием по подбору размера труб является устойчивость ветровому воздействию. Выводимые наружу трубы для вентиляции должны выдерживать порывы ветра до 25-30 метров в секунду, иначе необходимо увеличить сечение трубы, чтобы предотвратить возможные повреждения.

Также размер труб подбирают, основываясь на требованиях:

Для жилых помещений приток воздуха должен составлять:

  • или не менее трёх кубометров на один квадратный метр площади;
  • или 20 кубометров в час для временных посетителей и 60 кубометров в час для постоянных жильцов.

Для подсобных сооружений – от 180 кубометров в час.

Таблица для подбора диаметра труб для воздуховодов

Расчёт труб для вентиляции проводят:

  • по формуле;
  • по таблице;
  • при помощи программ.

Для расчёта по формуле необходимо учесть объём помещения, необходимый объём воздуха.

По таблице же определяется высота труб, которая зависит от двух параметров: ширины и диаметра труб.

Расчёт по программе более прост. Это выражается хотя бы в том, что программа позволяет учесть среднюю температуру снаружи и внутри, форму воздуховода, сопротивление движению воздуха, шероховатость внутренней поверхности.

Виды воздуховодов из оцинковки

Разнообразие оцинкованных воздуховодов обусловлено рядом технических характеристик, которыми наделяются изделия в процессе производства. Так выделяют следующие виды изделий:

  1. По форме поперечного сечения: прямоугольные или круглые.
  2. По типу шва: сварные и фальцевые.
  3. По направлению шва: спирально-навивные и прямошовные.

Прямоугольные и круглые

Стальной воздуховод круглыйСтальной воздуховод прямоугольный
АэродинамикаРавномерное распределение воздуха и, как следствие, улучшенная аэродинамика.Высокое аэродинамическое сопротивление
Скорость перемещения воздушной массыВысокая.Низкая. При больших размерах контура требуется принудительная циркуляция воздуха.
Коэффициент шумаХорошие шумопоглащающие свойства из-за отсутствия эффекта турбулентности.Требуется качественная звукоизоляция.
Требования к уходуВысокая скорость движения воздуха предотвращает оседание частиц грязи и пыли в трубопроводе.Требует проведения периодической очистки трубопровода.
Расчётные данныеФорма сечения затрудняет проведение расчёта данных по площади конструкции.Прямоугольная конфигурация облегчает проведение расчётов.
МонтажИзделия легче и не требуют усиленных креплений. Экономия времени и низкие трудозатраты.Тяжесть конструкции требует обустройства надёжных фиксаторов.
СтоимостьДешевле в среднем на 30%. Минимальные затраты на перевозку, хранение, монтаж и теплоизоляцию.В виду высокой эстетичности отпадают затраты на маскировку и декорирование магистрали.

Прямошовные и спирально-навивные

Прямошовные изготавливаются путём загиба листа оцинкованной стали в круглую или прямоугольную трубу. Такая технология удешевляет продукцию, но она же ограничивает её длину, что увеличивает количество соединительных элементов трубопровода.

Спирально-навивные (спирально-замковые или спирально-сварные) воздуховоды скручиваются из тонкой металлической ленты. При этом шов идёт по спирали и играет роль ребра жёсткости, что увеличивает прочность трубы, а при использовании метода сварки обеспечивает её герметичность.

Спирально-навивные воздуховоды характеризуются:

  • меньшим весом;
  • повышенной герметичностью;
  • небольшим количеством стыковых элементов;
  • увеличенной скоростью движения воздушной массы, т.к. спиральная форма создаёт дополнительное вращение в замкнутом контуре;
  • пониженным уровнем шума.

Герметичность и плотность

Герметичность и давление — показатели, определяющие в итоге эффективность и стоимость вентиляционного контура. Негерметичная магистраль снижает качество воздухообмена и влечёт за собой необоснованное завышение мощности насосного оборудования, увеличение расходов на энергоносители, а также приводит к скапливанию конденсата внутри труб.

Выделяют 3 класса герметичности воздуховодов:

  1. A (низкий). Воздухопроницаемость от 1,35 до 0,45 л/сек/м².
  2. B (средний). Воздухопроницаемость от 0,45 до 0,15 л/сек/м².
  3. C (высокий). Воздухопроницаемость менее 0,15 л/сек/м².

По коэффициенту внутреннего давления (плотности) различают:

  • Н-модели (нормальное давление). Предназначены для систем вентиляций и дымоотведения объектов, относящихся к категории пожароопасности класса «В» и «Г». Не требуют сильной герметизации, т.к. допускают определённый процент утечки. В качестве герметика обычно используются резиновые уплотнители.
  • П-модели (плотные). Устанавливаются на объектах, оборудованных мощным насосным оборудованием и относящихся к категории пожаро- и взрывоопасных. Характеризуются 100%-ной герметичностью шовных соединений и наличием герметичного замка в местах стыка элементов между собой.

Как достигается энергосбережение с помощью утепления

Казалось бы, сколько тепла может потерять поток воздуха в воздухопроводе, при прохождение через холодные помещения или чердак? Оказывается довольно много. К примеру, если сравнивать с горячим водоснабжением, трубы которого утепляют, то окажется что воздух отдает тепло быстрее чем вода.

А вот почему… Теплоемкость воды составляет 4,2 кДж/(кг*К), то есть, чтобы поднять температуру 1 кг воды на 1 градус нужно передать ей 4,2 кДж теплоты. Величина теплоемкости воздуха составляет 1,005 кДж/(кг*К). Следовательно, воду тяжелее нагреть чем воздух, но и вода медленнее теряет тепло, при остывании.

Из этого можно сделать вывод о необходимости утепления вентиляционных каналов, чтобы избежать потери температуры приточного воздуха.

Как рассчитать площадь воздуховода различных типов сечений?

Расчёт квадратуры воздуховодов разных сечений имеет свои особенности, так как расход воздуха у них будет значительно отличаться даже при одинаковых параметрах скорости перемещения воздушных масс и площади. Кроме того, при расчёте вентиляционных сетей большой протяжённости и/или разветвленности учитывается влажность и температура воздуха (если она превышает +20°С). А также аэродинамическое сопротивление воздуховодов и фасонных изделий, зависящее от формы и материала изготовления (различные коэффициенты трения). Учёт этих параметров выражается в использовании различных поправочных коэффициентов в расчётных формулах.

Расчёт квадратуры производится по двум параметрам, взятым из нормативов (фактически эти параметры описывают кратность воздухообмена):

  1. расход воздуха – R (м³/час);
  2. скорость воздушного потока – V (м/с).

Формула площади воздуховодов оперирует параметрами расхода воздуха, взятыми из нормативов:

S = R/k × V, где

K – коэффициент, равный 3600.

Существуют альтернативные формулы, оперирующие другими коэффициентами, к примеру:

S = R × 2,778/V.

При использовании воздуховодов большого сечения существенно снижается уровень шума воздушных потоков и затраты электроэнергии на их перемещение. Однако материалоёмкость таких конструкций значительно выше, что увеличивает их первоначальную стоимость.

Круглый воздуховод декоративного типа на подвесных держателях

Значительное влияние на эффективность перемещение воздушных потоков оказывает форма сечения. В прямоугольных воздуховодах воздушный поток получает большее сопротивление. Однако прямоугольная форма более удобна для монтажа, особенно при недостатке места, и может размещаться впритык к основным строительным конструкциям. Круглые воздуховоды имеют лучшую аэродинамичность, но не всегда вписываются в интерьер. А изделия с высокими эстетическими показателями имеют гораздо большую стоимость

Учитывая приведённые факты, в качестве альтернативы рекомендуется обратить внимание на овальные воздуховоды, сочетающее в себе эргономичность и эффективность

Вентиляционные каналы на предприятии

Как посчитать площадь круглого воздуховода?

Для расчёта диаметра круглого вентканала используется нормативная площадь сечения:

Фактическую площадь получают из формулы:

Как рассчитать площадь воздуховода прямоугольного сечения?

Для прямоугольных коробов используются те же формулы, что и для круглых. Длину сторон вычисляют по формуле:

Dп – диагональ прямоугольника, вписанного в круг (фактически эквивалентный диаметр круга);

a, b – стороны.

Фактическая площадь узнаётся из формулы:

Также для вычисления основных параметров проектировщики используют таблицы.

Таблица основных параметров площади и формы сечений

Расчёт площади овального воздуховода

Диаметры овального воздуховода вычисляются по его площади. Используются следующие формулы:

Диаметр:

Р – периметр окружности овалоида,

Площадь овального воздуховода вычисляется по формуле:

a, b – большой и малый диаметр овала, соответственно.

Овальные воздушные каналы сочетают в себе преимущества прямоугольных и круглых

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети. Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками. Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

  • Металлические из оцинкованной или черной стали, нержавейки.
  • Гибкие из алюминиевой или пластиковой пленки.
  • Жесткие пластиковые.
  • Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

  • допустимых скоростей;
  • постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

  1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
  2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
  3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Как установить воздуховод для вытяжки своими руками?

В принципе, монтаж воздуховода для кухонной вытяжки своими руками не составляет большой проблемы.

Важно иметь полный комплект системы и крепежа, а также иметь некоторые навыки монтажа подобных коммуникаций и строго соблюдать последовательность установки:

  1. Этап первый . Определения места установки и подготовка монтажного участка. Во многом решение этой задачи зависит от выбранной вами системы воздуховода и модели вытяжки. При разметке места под вытяжку, учитывайте, что она должна располагаться над плитой на высоте 0.5-0.7 метра. Если установке будет мешать настенный шкафчик его необходимо подпилить лобзиком, чтобы освободить необходимое пространство.
  2. Этап второй . Резка отверстий под воздуховод в шкафчике. Если вы намерены замаскировать трубу выводного канала в настенном шкафчике, снимите его со стены и приложите ко всем горизонтальным поверхностям (в том числе, к днищу и верхней крышке) фланец воздуховода, отметьте его границы и прорежьте лобзиком отверстия (на 0.5-1 см больше).
  3. Этап третий . Подключение кабелей. Провода могут быть проложены от ближайшей распределительной банки или розетки и укреплены на задней стенке шкафчика.
  4. Этап четвертый . Установка вытяжки и шкафчика на место. Вытяжка устанавливается первой и подключается к электропроводке.
  5. Этап пятый . Сборка трубы воздуховода с ее крепежом и подключением к вытяжке и выводу в вентиляционную трубу.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел Расчет сопротивления сети).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

  1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
  2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
  3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
  4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
