Как рассчитать сопротивление грунта под фундамент

Самостоятельное определение типа грунта

Как уже говорилось ранее, важную роль при расчете фундамента имеет тип грунта на месте строительства. Так как геологические работы довольно дороги, не всегда целесообразно их заказывать, особенно при строительстве малоэтажных частных домов. Такие дома имеют обычно небольшой вес, который могут выдерживать большинство грунтов (кроме ила или торфяников). В таких случаях можно самостоятельно определить возможный тип грунта для использования его параметров в расчетах.

Для определения типа грунта необходимо сделать пробный колодец размером 0,8х0,8 м и глубиной до 2,5 м. Через каждые 0,5 м глубины берут пробу земли, маркируют ее и отделяют от других проб, защищая от осадков и внешних воздействий.

После взятия проб на всей глубине шурфа проводятся простые тесты, которые помогу определить тип основания:

1. Порцию грунта обильно смачивают водой и скатывают ладонями жгут диаметров 12-15 мм и длиной не менее 10-15 см. Далее жгут загибают в кольцо. Если при загибе кольцо распадается на мелкие фрагменты, с большой вероятностью можно предположить, что в данном месте грунт представлен супесями. Если же кольцо распадается на 2-3 фрагмента, то он представлен суглинками. Если кольцо остается целым — дом строится на глиняном основании.
2. Во втором тесте определяется пористость. Для этого из грунта вырезают кубик со стороной 10 см и взвешивают его. Вес кубика будет представлять объемную массу земли в ее естественном состоянии. Затем кубик уплотняют до максимально плотного состояния, удаляя воздушные поры, и снова взвешивают, определяя массу земли без пор. Соотношение объема каждого кубика к его массе — это объемный вес грунта в естественном и плотном состоянии. Отношение объемных весов обоих кубиков даст нам коэффициент пористости. По данному коэффициенту исходя из нормативных таблиц определяют предполагаемый тип основания. Если при вырезании или сжатии кубик рассыпается на фрагменты, то объем земли с порами известен по размерам кубика, а объем земли без пор можно определить мерным стаканом или другой емкостью.
3. Третьим показателем, который можно определить самостоятельно, является текучесть грунта. Он определяется субъективно по следующему критерию: если лопата сложно входит в землю, то текучесть равна нулю, если же лопата легко входит, но грунт прилипает к ней, то текучесть равна единице.

По показателям этих тестов определяется возможный тип земляного основания. Для того чтобы перестраховаться от ошибок, величину сопротивления можно взять чуть большую, чем та, которая характерна для определенного типа грунта.

Если же по результатам теста не удалось определить тип грунта или грунт оказался илистым или торфяным, то для расчета лучше пригласить специалистов.

Данная методика позволяет упростить расчет размера ленточного фундамента при строительстве малоэтажных частных домов. Она позволяет определить основные параметры будущего фундамента с достаточной точностью. Если же есть какие-либо сомнения в правильности расчетов, то лучше не рисковать и обратиться к специалистам.

Исследование грунта

Исследования состояния грунта важный этап в подготовки к монтажу фундамента. Так, лучше всего обратиться к помощи специализированных компании, оказывающих данные услуги на профессиональной основе. Однако, первичные работы можно провести и самостоятельно — воспользовавшись ориентировочным методом исследования и анализа грунта. Рассмотрим поэтапно:

Для извлечение проб грунта необходим бур

Важно помнить, что от этажности будущего здания зависит глубина на которую нужно проделать лунку.
Так, для одноэтажного дома — это 2-3 метра, для двухэтажного дома — 3-4 метров. Однако, если планируется укладка глубокого фундамента для подвала или цокольного этажа, то бурение самостоятельно выполнить не получиться, так как в этом случае глубина будет соответствующая.
Возникает другой вопрос: достаточно ли одного шурфа? Однозначно нет и это объясняется просто

Фундамент будет залегать на достаточной глубине и в разное время года на него будет воздействовать мороз или влага, что в свою очередь может привести к образованию трещин, сколов, дыр как на самом фундаменте, так и на стенах сооружения.
Как бы не было зафиксировано в СниПах о том, что для небольших одноэтажных достаточно 1-2 шурфов, лучше всего заложить 4-5 для надежности.

Прочность трубы на сжатие

Почему в качестве опор для строительства выбираются металлоконструкции в виде трубы? Она имеет замкнутый контур, что придает опоре повышенную жесткость по сравнению с открытыми контурами швеллера или уголка. При равной массе металла конструкция трубы жестче, следовательно, расходы на трубные опоры оказываются ниже.

Существуют методики определения жесткости тех или иных труб, позволяющие выбрать их в качестве опор свайного фундамента.

В результате расчетов оптимальными для возведения фундаментов признаны трубы, выполненные из конструкционных марок стали, диаметром от 73 до 300 мм, с толщиной стенки от 4 мм для самых мелких труб. Чаще всего берутся рядовые трубы со сталью 20, как наиболее распространенные на рынке.

Большое значение имеет замкнутость и надежность контура трубы

Важно отметить, что для свай рекомендовано использовать только бесшовные трубы

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Наименование нагрузки	Нормативное значение, кг/м2	Коэффициент надежности по нагрузке	Расчётное значение нагрузки, кг/м2
Собственный вес плит перекрытия	275	1,05	290
Собственный вес напольного покрытия	100	1,2	120
Собственный вес гипсокартонных перегородок	50	1,3	65
Полезная нагрузка	200	1,2	240
Собственный вес стропил и кровли	150	1,1	165
Снеговая нагрузка	100*1,4 (мешок)	1,4	196

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Основные этапы расчета

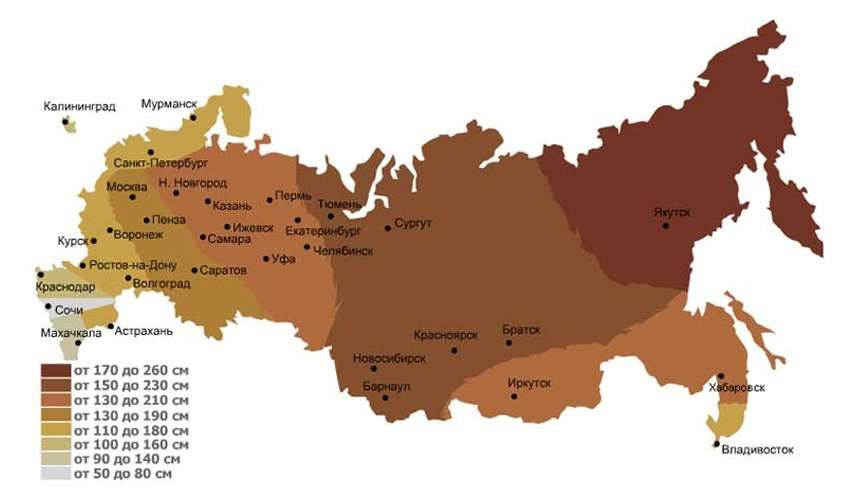

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом требует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

• нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
• выбор размеров опоры;
• корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка строения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

• длительная;
• кратковременная;
• особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

• Н — несущая способность, зависит от размеров основания;
• к — коэффициент расчета надежности, постоянно равен 1,2;
• Р — нагрузка дома, посчитанная сбором усилий;
• d — табличный коэффициент, зависит от вида почвы и типа строения;
• R — сопротивление грунта, принимается по таблице.

Предельно допустимые нагрузки

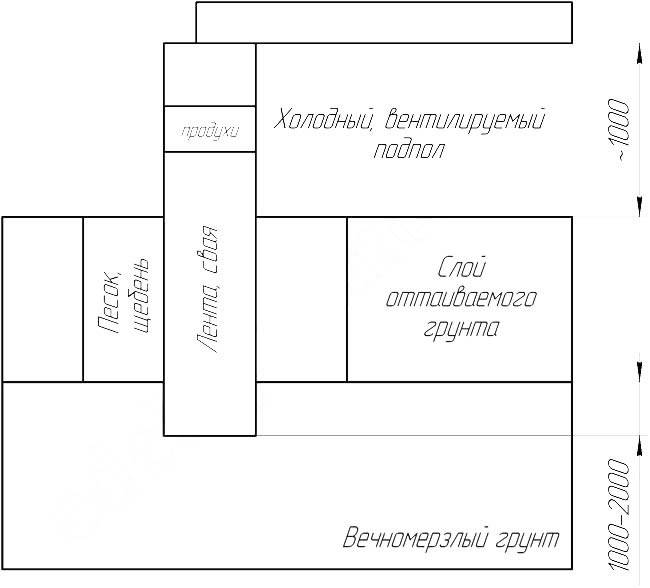

Схема строительства фундамента на вечномерзлом грунте.

Методы определения несущей способности грунта также требуют учета и таких данных, как предельно допустимые значения нагрузок на основание. Все зависит от исходной плотности почвы, давление от насыпки, как давно она была произведена до начала сооружения фундамента. Чтобы все расчеты для фундамента были произведены максимально точно, можно пользоваться уже готовыми данными. Например, зависимость предельного давления от вида грунта;

• для песчаных предельная величина составляет 2,5 кг/ см²;
• при использовании породы отвалов из шлаков, песчаных грунтов значение будет равно 1,8 кг/ см²;
• при использовании отвалов породы из золы, отходов строительства, глинистых почв предельное значение равно 1,2 кг/ см².

Расчет несущей способности – это один из важнейших этапов подготовительных работ, без которого начинать сооружение фундамента просто нельзя. Такой расчет производится после того, как определен вид почвы на участке. В обязательном порядке надо учитывать и то, как давно производились работы на самом участке, какой материал применялся для подсыпки.

По завершении подобной операции будет понятно, какова нагрузка на различные элементы конструкций, каков запас прочности строительных материалов и конструкции в целом. Оптимально спланированные конструкции позволят эксплуатировать строение долго без каких-либо ремонтов, но при условии, что нагрузка на фундамент, стены и перекрытия будет стабильной.

Как рассчитать самостоятельно для дома?

При наличии минимального опыта в проектировании строительных объектов вполне реально сделать расчёт глубины фундамента самостоятельно. Когда уже есть предварительная схема проекта самого дома, приступают к расчёту ГЗФ, учитывая ряд показателей.

Нагрузка на грунт

Чтобы рассчитать нагрузку на грунт от веса всего здания, определяют вес всех строительных конструкций, принимая во внимание всё то, что будет находиться внутри дома — от мебели, отопительных, водопроводных, канализационных и электротехнических коммуникаций и оборудования, снеговой нагрузки до максимального количества людей. Также ориентировочно определяют вес будущих фундаментных конструкций

Удельное сопротивление почвы

Если нужно определить удельное сопротивление почвы с особой точностью, то применяют опытно-лабораторный способ.

Добытые бурением на стройучастке образцы грунта передают в строительную лабораторию. Там кубики проб почвы подвергают нагрузкам до полного разрушения. Пиковое давление и будет величиной удельного сопротивления грунта.

Опорная площадь

Сопоставляя две величины – удельное сопротивление грунта и удельную нагрузку от веса здания находят оптимальную площадь опоры. Главное условие состоит в том, чтобы значение первой величины было больше второго параметра.

Тип основания

В зависимости от требуемой площади опоры и других условий выбирают вид фундаментного основания:

• Ленточный. Фундамент представляет собой сплошной опорный массив из монолитного или сборного железобетона, также в виде кладки из бутового или природного камня. Основание выглядит, как лента, возведённая по периметру несущих стен. Ленты бывают мелкого и глубокого заложения:
  1. Мелкозаглублённые фундаменты устраивают на прочных грунтах с глубиной промерзания почвы не более 300 мм.
  2. Подошвы глубоко заглублённых оснований не должны доходить до уровня грунтовых вод 1,5 м.
• Столбчатый. Отдельно стоящие опоры в виде столбов могут быть различной расчётной длины в зависимости от перепада высот несущих пластов почвы в разных местах стройучастка.

  Оптимальную глубину заложения подошвы всех столбов принимают одинаковой по максимальному расчётному размеру. Такой подход упрощает возведение и сокращает сроки строительства фундаментного основания дома.

• Сваи. Сваи могут быть в виде металлических или железобетонных опор, забиваемых в грунт копром. С их помощью прошивают слабые слои почвы и погружают их концы в несущий пласт минимум на 300 мм. Таким же образом ввинчивают в грунт винтовые опоры.
• Плитный. Такая конструкция решает проблему возведения основания для дома на исключительно слабых почвах таких, как торфяники, болотистые грунты и т.п. Большая площадь опоры сводит к минимуму удельную нагрузку от здания. Глубина заложения практически равна толщине, снятого плодородного слоя земли.

Расчётная формула

Глубину промерзания Нмёрз определяют по таблице СНиП. Если с этим возникают затруднения, то параметр можно определить, просто выкопав яму зимой на стройучастке.

Справочная таблица СНиП.

Глубину промерзания узнают из вертикальной съёмки. Необходимо знать, что отапливаемый дом прогревает землю под собой. За счёт этого глубина промерзания уменьшается на 20%. Исходя из этого, фактическая величина будет равна:

Уровень грунтовых вод

Близость грунтовых вод к поверхности земли лучше всего узнать в архиве местного управления градостроительства и архитектуры. Также этот параметр определяют опытным бурением скважины. Самый лучший способ состоит в том, чтобы во время весенней распутицы заглянуть в соседний колодец. Расстояние до поверхности воды будет оптимальным параметром, который нужно учитывать при расчёте ГЗФ.

Оптимальное заглубление

Чтобы была бы более понятна методика расчёта, надо рассмотреть это на конкретном примере. Допустим, что нужно определить ГЗФ на стройучастке, где сначала нужно узнать все вышеперечисленные исходные данные:

• Глубина промерзания почвы. По таблице СНиП почва на стройучастке промерзает на 2 м в глубину.
• Уровень грунтовых вод. Величину этого параметра берут из вертикальной съёмки или замеряют в колодце. Он равен 3,4 м.
• Тип фундамента. Был выбран столбчатый тип основания.
• Рельеф местности — косогор.
• Перепад глубины пролегания несущего слоя грунта – 2 м. Данные вертикальной съёмки.

Принимая во внимание первые два фактора оптимальную глубину заложения фундамента, определяют, как среднее между 2 и 3,4 м = 2,7 м. Учитывая рельеф местности, в высшей точке участка длина столбов будет равна 2,7 м, а внизу – 4,7 м

Дача и Дом

Принимаем размеры свай (вариант A):  диаметр буронабивной сваи d = 0,5 м;  длина буронабивной сваи  l = 3,0 м. Нагрузка, приходящаяся на одну сваю составляет x метров (шаг свай) х 5,5 тонн (нагрузка на погонный метр фундамента ).

Несущую способность набивных свай исходя из грунтовых условий рассчитывают по формуле

P несущая способность сваи = 0,7 коэфф.

однородности грунта х (Rн нормативное сопротивление грунта под нижним концом сваи х F площадь опирания сваи (м2) + u  периметр сваи (м) х  0,8 коэфф.

условий работы х fiн нормативное сопротивление грунта на боковой поверхности ствола сваи х li – толщина несущего слоя грунта, соприкасающегося с боковой поверхностью сваи (м)

В плоскости нижних концов свай залегает крупный песок, плотный влажный с несущей способностью Rн = 70 т/м2.

Площадь сечения (основания) круглой сваи составляет   S= 3,14 D2/4 S= 3,14 х 0,25 / 4 = 0,785/4 = 0,196 м2 Периметр сваи u = 3,14 D = 3,14 x 0,5 = 1,57 м; Дополнительный коэффициент условий работы mf = 0,8; В глинах и в скважинах с водой коэффициент работы сваи вместо 0,8 принимается равным 0,6. (Таблица 7.5 СП 50-102-2003 Проектирование и устройство свайных фундаментов). Нормативное сопротивление грунта на боковой поверхности ствола, принимаемое по табл., составит:

1. Для первого тугопластичного слоя грунта (суглинка) глубиной от 0 до 2 метров (среднее – 1 метр) – нормативное сопротивление грунта на боковой поверхности ствола составит от 1,2 до 2,3 т/м2  (См. строку для грунта на глубине 1 метр).  Принимаем самое малое значение сопротивления грунта с запасом 1,2 т/м2
2. Для второго полутвердого слоя грунта (суглинка) глубиной от 2 до 3 метров (среднее – 2,5  метра) – от 4,2 до 4,8 т/м2 .  Принимаем самое малое значение сопротивления грунта с запасом 4,2 т/м2

Несущая способность сваи по грунту будет: Р = 0,7 х 1 = 15,4 т. Минимально допустимый шаг свай составит 15,4 тонны / 5,5 тонн/м =2,8 метра. Разумно достаточным будет использование шага между сваями 2,5 метра.

Посмотрим, как изменится несущая способность сваи по грунту  при уменьшении диаметра сваи до 40 см (вариант Б): Площадь сечения (основания) круглой сваи составляет   S= 3,14 D2/4 S= 3,14 х 0,2 / 4 = 0,16/4 = 0,125 м2 Периметр сваи u = 3,14 D = 3,14 x 0,4 = 1,25 м; Несущая способность по грунту сваи диаметром 40 см составит:

Р = 0,7 х 1 = 10,7 т.  Такие сваи придется ставить через 2 метра.

Посмотрим, как изменится несущая способность сваи диаметром 50 см при уменьшении глубины ее заложения с 3 до 2-х метров (вариант В):

Важно

При глубине заложения на 2 метра, буронабивная свая будет опираться на слой полутвердого суглинка, а боковые поверхности ствола сваи будут соприкасаться с 2 метровым слоем тугопластичного суглинка. В плоскости нижних концов свай залегает полутвердый суглинок, с несущей способностью Rн = 36 т/м2.

Площадь сечения (основания) круглой сваи составляет   S= 3,14D2/4 S= 3,14 х 0,25 / 4 = 0,785/4 = 0,196 м2 Периметр сваи u = 3,14 D = 3,14 x 0,5 = 1,57 м; Дополнительный коэффициент условий работы mf = 0,8; Нормативное сопротивление грунта на боковой поверхности ствола для тугопластичного слоя грунта (суглинка) глубиной от 0 до 2 метров (среднее – 1 метр) – нормативное сопротивление грунта на боковой поверхности ствола составит от 1,2 до 2,3 т/м2  (См. строку для грунта на глубине 1 метр).  Принимаем самое малое значение сопротивления грунта с запасом 1,2 т/м2 Несущая способность по грунту сваи диаметром 50 см и глубиной 2 метра составит:

Р = 0,7 х1 [36  х 0,196 + 1,57 х 0,8 (1,2 х 2) = 7 т.  Такие сваи придется ставить уже через 1,2 метра.

Из вышеприведенного примера можно сделать два важных вывода:

При  устройстве фундамента важно проводить исследование подлежащего грунта для определения его несущих способностей.

Уточнённая таблица с поправками на текучесть и пористость грунта

Существет ещё одна таблица несущей способности, позволяющая более точно определить цифры на участке, где известны коэффициенты пористости и показатели текучести почвы.

Влияние коэффициента текучести грунта на его несущую способность указаны в таблице. Средняя текучесть грунта зависит от его типа и коэффициента водонасыщения. Эти расчёты выполнить достаточно трудно, поэтому размещаем таблицы, которые описывают поведение образца грунта, характеризующее его текучесть.

Также расчетное сопротивление зависит от коэффициента пористости Е, который нужно устанавливать с помощью экспериментального взятия проб непосредственно на будущей строительной площадке.

Для теста потребуется взять кубик грунта 10х10Х10 см с объёмом О1 = 1000 см³ так, чтобы он не рассыпался. Далее этот кубик взвешивается и определяется его масса (М), после чего грунт измельчают. Затем, с помощью мерного стакана устанавливается объём измельченного грунта также в кубических сантиметрах (О2).

Далее нужно узнать объёмный вес исходного кубика (ОВ1) и измельченного грунта без пор (ОВ2). Для этого следует определенную вначале массу (М) разделить на (О1), чтобы получить (ОВ1) и затем разделить эту же величину (М) на (О2), чтобы получить (ОВ2). Исходный объём О1 изначально известен и равен 1000 см³, а объём измельченного грунта О2 берется из опыта с мерным стаканом.

Осталось только рассчитать пористость Е, которая равна 1 — (ОВ1/ОВ2)

Теперь, зная коэффициент текучести и пористость грунта, можно исходя из табличных цифр с определенной точностью сказать, какая именно несущая способность является расчетной именно для вашего участка. Если вы использовали экспериментальное выявление пористости, то убедитесь, что было проведено хотя бы 3 опыта, чтобы получить нужную величину с достаточно высокой точностью. При желании получить максимально близкие к реальности данные, используйте специальный калькулятор, где есть возможность указывать все влияющие на конечную цифру коэффициенты вот здесь .

Наши услуги

обладает опытным персоналом и современным исследовательским и строительным оборудованием. Мы гарантируем качественное выполнение всего спектра свайных работ — от геодезического исследования строительного участка до поставки и забивки свай.

Основные акценты в деятельности стоят на качестве, оперативности и приемлемой ценовой политике. Мы никогда не затягиваем реализацию проекта и сдаем все работы точно в срок. При этом мы предлагаем своим клиентам цены на услуги, с которыми не способна конкурировать ни одна московская строительная компания. Для заказа забивки свай, лидерного бурения или погружения шпунтов, оставьте заявочку.

Расчет несущей способности грунта

Определение несущей способности грунта – это достаточно трудоемкий процесс, который можно выполнить подручными средствами (вручную/онлайн) или же воспользоваться услугами геолого-геодезических агенств. Если вы хотите сэкономить и выполнить расчет самостоятельно – KALK.PRO поможет вам в этом нелегком деле!

Мы предлагаем вам воспользоваться нашим удобным онлайн-калькулятором расчета сопротивления грунта на сжатие/сдвиг. По окончанию вычисления вы получите значение расчетного сопротивления в четырех разных единицах измерения (кПа, kH/m 2 , тс/м 2 , кгс/см 2 ). Для того чтобы получить результат расчета, вам необходимо заполнить несколько полей:

• Тип расчета. На основании лабораторных испытаний или при неизвестных характеристиках грунта.
• Характеристики грунта. Тип, коэффициент пористости и показатель текучести, а также осредненное расчетное значение удельного веса грунтов.
• Параметры фундамента. Ширина основания и глубина заложения.

Последние две характеристики грунта определяются только для глинистых грунтов.

Калькулятор расчетного сопротивления грунта основания

Для начала нам необходимо выбрать тип расчета. Первый вариант подразумевает, что вы получите отдадите образец грунта в специализированную лабораторию на исследование. Данный способ занимает большое количество времени и средств. Поэтому если у вас не сложный участок и вы уверены, что сможете сделать все своими силами, мы предлагаем воспользоваться вторым вариантом и выполнить расчет на основании табличных данных.

Классификация грунтов

Следующий этап работ связан с определением типа грунта. Согласно СНиП 11-15—74, все виды грунтов делятся на две основные группы:

• скальные;
• нескальные.

Первые, представлены горными породами, метаморфического или гранитного происхождения. Встречаются в горных областях и в местах выхода основания тектонической платформы на поверхность (щиты). В нашей стране это территория Карелии и Мурманской области. Горные системы Урала, Кавказа, Алтая, Камчатки, плоскогорья Сибири и Дальнего Востока.

Сопротивление скальных грунтов настолько высоко, что вы можете не производить никаких предварительных расчетов.

Нескальные грунты встречаются повсеместно на равнинах. Они подразделяются на несколько видов, а те в свою очередь на фракции:

• Пески (мелкие, средние, крупные…);
• Супеси (легкие, тяжелые);
• Суглинки (легкие, средние, тяжелые);
• Глины (легкие, тяжелые…).

Как определить тип грунта самостоятельно?

Существует простой дедовский способ определения типа грунта, которым пользовались ваши родители и родители ваших родителей – он заключается в выявлении физико-механических свойств породы.

Для этого необходимо провести отбор проб почвы в крайних точках и в середине участка. Выкопайте ямы на глубину, предполагаемого уровня заложения фундамента и возьмите образецы грунта с каждой контрольной точки.

Подготовьте рабочую поверхность, для того чтобы провести научный эксперимент.

• Намочите почву до состояния, когда из нее можно будет сформировать шар.
• Попробуйте раскатать шар в продолговатое тело (шнур).
  • Если у вас не получилось этого сделать, то перед вами песчаная почва.
  • Если немного схватывается, но все равно разрушается – это супесь.
  • Если шнур удается свернуть в кольцо, но наблюдаются разрывы/трещины – это суглинок.
  • Если кольцо замкнулось, а тело осталось невредимым – это глина.

Для наглядности можно посмотреть иллюстрацию ниже:

Если вам не удалось ничего сделать из образца грунта, то для вас расчет несущей способности песчаного грунта закончился. Выберите соответствующий пункт в калькуляторе и нажмите “Рассчитать“.
