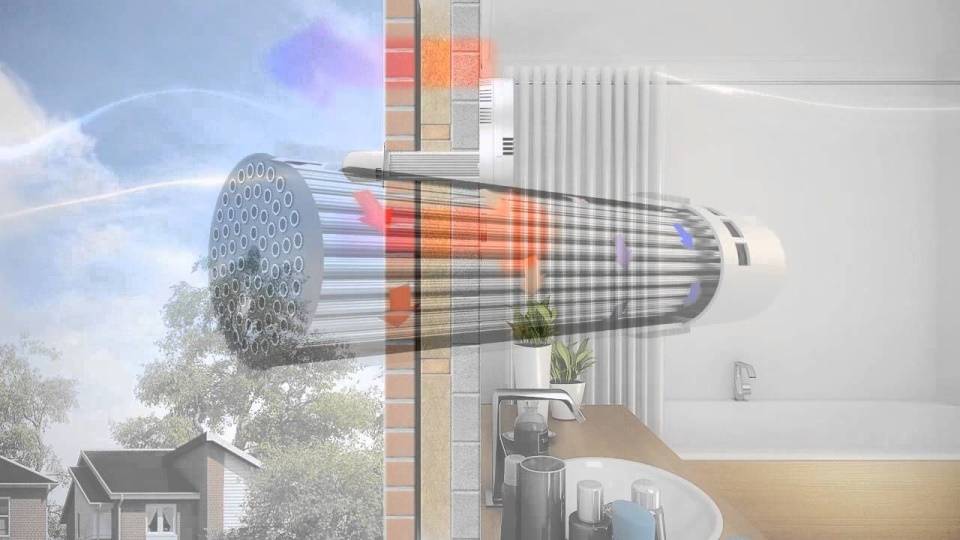

Что такое рекуператор воздуха для вентиляции частного дома и квартиры

Преимущества оборудования с рекуперацией

  1. Высокая экономическая эффективность, приводящая к значительному снижению затрат на вентиляцию, кондиционирование и отопление здания.
  2. Высококачественный подогрев подающего потока в холодный период.
  3. Доступная цена, которая не намного выше, чем у классического вентиляционного оборудования.
  4. Передача влаги в приточный поток для поддержания комфортного уровня влажности.
  5. Удобное управление, которое можно осуществлять удаленно с помощью мобильных устройств или компьютера.
  6. Высокая степень электрической защиты с автоматическим отключением при скачках напряжения, блокировках работы, перегреве оборудования и обрыве фазы.
  7. Низкий уровень шума благодаря специальным устройствам, оснащенным виброустойчивыми материалами, которые гасят шум работающих вентиляторов.
  8. Длительный срок службы.

Какой выбрать для квартиры или дома

Рассмотрение типов существующих рекуператоров можно продолжать и далее, рассказав о типах рёберных пластинчатых рекуператоров и т. п. Но интерес представляет вопрос самостоятельного изготовления подобной конструкции и практическое её применение в собственном доме или квартире. Прежде всего, нужно подумать о необходимом типе такого блока теплообмена. Если в квартире все окна пластиковые и требуется эффективная вентиляция, лучше отдать предпочтение готовой промышленной компактной сборке ДРТВВ («тёплой форточке»).

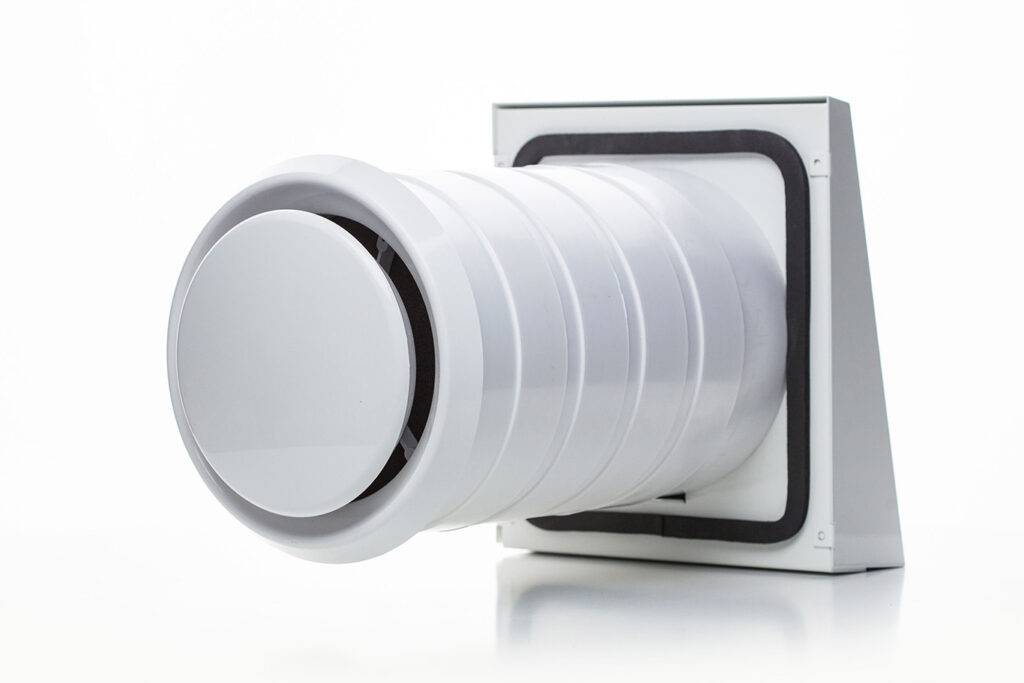

Рекуператор обеспечит хорошую вентиляцию в помещении

Для частного домовладения, где вопрос свободного места не стоит так остро, вполне подойдёт одна из конструкций пластинчатого перекрёстного или противоточного типов. Именно они наиболее просты в самостоятельном изготовлении. Ниже рассмотрен наиболее простой способ самостоятельного изготовления самого теплообменника пластинчатого типа. Схемные решения автоматики управления, устройство заслонки переключения на канал «байпас» и т. п. можно найти на соответствующих ресурсах Сети или в специальной литературе.

Принцип действия и особенности агрегата

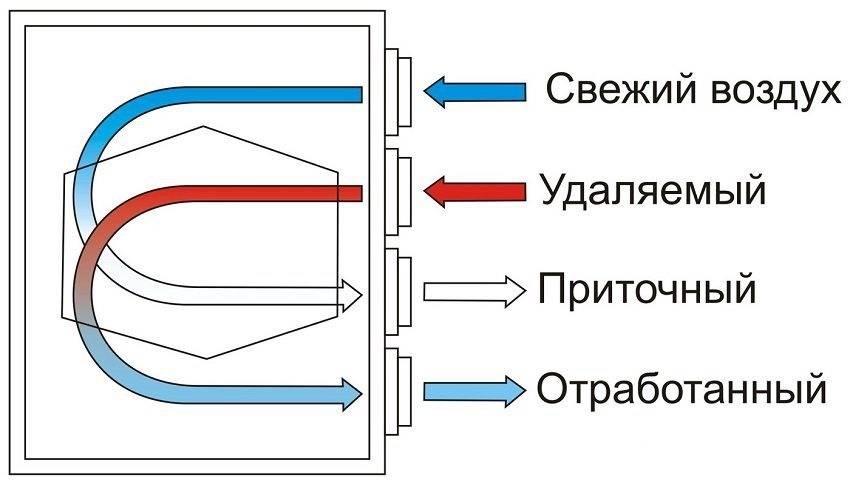

Понятие процесса

За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

  • Цены на энергоносители.
  • Цена установки устройства.
  • Затраты, которые связаны с обслуживанием устройства.
  • Продолжительность использования системы.

Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке»

Эффективность устройства

При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов

Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

Ƞ=(tпост –  tулицы)/(tкомн –  tулицы)

  • tпост – это температура поступившего воздуха (после рекуперации).
  • tулицы – температура на улице.
  • tкомн – температура в доме по рекуперации.

Основные разновидности конструкции

Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

  • Пластинчатые.
  • Роторные.
  • С отдельными теплоносителями.
  • Трубчатые.
КонструкцияКПДОсобенности
Теплообменник пластинчатого вида с перекрестным токомОт 60 до 80%Средний КПД, небольшие потери давления, конструкция компактная, удобно подключать.
Комбинированное устройство из двух пластинчатых теплообменников с перекрестным токомОт 70 до 80%Высокий КПД, но из-за этого потери давления выше, удобно подключать.
Теплообменник противоточный на пластикахОт 80 до (!) 90%Высокий КПД при умеренных потерях давления, требуется место для установки, конструкция дороже вышеописанных.
Теплообменник противоточный канального типаОт 85 до 95%Самый высокий КПД, относительно большие потери давления, потребуется дополнительно пространство для установки.
Роторный теплообменникОт 75 до 85%Из-за риска переноса запахов подойдет только для вентиляции, которая рассчитана на одну квартиру, имеет небольшое сопротивление потоку.

Итак, давайте рассмотрим их подробнее.

Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

  • Большой вес.
  • Требуется регулярный ремонт и техническое обслуживание.
  • Сложно починить устройство своими руками, сделать его вновь работоспособным.
  • Воздушные массы смешиваются.
  • Зависимость от электроэнергии.

Какая система вентиляции выгоднее?

Действующие нормативные акты предусматривают тщательное утепление дома, что означает, что в общей потребности в энергии для его отопления большая доля (более 30%) имеет энергию, необходимую для обогрева вентиляционного воздуха.Использование рекуператора, восстанавливающего 85% тепла из вентиляционного воздуха, позволяет снизить общее количество энергии, подаваемой в здание, примерно на 20% (после учета энергии, необходимой для работы вентиляторов).Подготовленная оценка показывает, что система вентиляции с рекуператором и наземным теплообменником, позволяющая экономить энергию на вентиляции на уровне 85%, обходится дороже, чем естественная, почти на 11 000 рублей.

Для отопления среднего односемейного дома, построенного в соответствии с действующими нормами, требуется около 15 МВтч энергии (так называемая окончательная) в год. Его стоимость с ценами на топливо и энергоносители с начала 2020 года составляет примерно 3 500 рублей в случае отопления с помощью теплового насоса или котла на твердом топливе, 5 700 тыс

рублей в случае газового котла, 7 000 рублей, если вы используете мазут или пропан, и даже 11 000 рублей при обогреве обеспечивается электрическими обогревателями.20% экономии в результате восстановления означает, что мы будем экономить более или менее каждый год (если цены не меняются):– 500 рублей в случае теплового насоса или котла на твердом топливе,– 740 рублей за котел на природном газе,– 1000 рублей в случае котла для подогрева масла или пропана,– 1800 рублей за электронагреватели.Разница в цене естественной и принудительной вентиляции с рекуператором и наземным теплообменником составляет более 10 000 рублей, поэтому, если кто-то обращает внимание только на расходы, можно считать, что дома с дешевым отоплением в эксплуатации не стоит вкладывать средства в установку рекуперации тепла

На данный момент обязательные требования технических условий для домов на одну семью могут быть выполнены без каких-либо серьезных проблем при использовании естественной вентиляции. Если как в Европе начнут применяться индикаторы минимального строительного спроса на невозобновляемую первичную энергию, то проект дома с естественной вентиляцией и отоплением, отличным от биомассы, станет головокружительной задачей.

Так что же все-таки лучше для дома: рекуператор или бризер?

Однозначного ответа на этот вопрос нет. У рекуператора и бризера достаточно много сходств. Оба прибора подают свежий воздух без пыли и пыльцы, оба подогревают воздух перед подачей в помещение, разница лишь в способе нагрева. И тот и другой могут быть включены в систему “Умный дом”, но функционал бризеров гораздо шире: например, можно контролировать содержание CO2 и влажность воздуха.

Для квартир, расположенных в крупных или промышленных городах, мы рекомендуем устанавливать бризеры. Они фильтруют воздух более тщательно, не зря некоторые модели устанавливают даже в больницах. Также бризер лучшее решение для людей с аллергией: фильтры очистят входящий поток от пыльцы и избавят воздух в квартире от пыли и шерсти домашних животных в режиме рециркуляции.

Рекуператоры подходят для изолированных помещений, в которых отсутствует вытяжная вентиляция: эту функцию прибор выполняет самостоятельно. Также рекуператоры подойдут тем, кто хочет сэкономить на электричестве, и владельцам частных домов, в которых объем потребляемой энергии ограничен. За городом не так принципиален вопрос очистки воздуха, поэтому степени фильтрации будет достаточно.

По каким параметрам следует выбирать рекуператор

Первое, на что требуется обратить внимание, выбирая модель приточно-вытяжного рекуператора, это на формулировки, которые использует производитель или продавец оборудования. Часто мы слышим следующее: «КПД до 99%», «эффективность до 100%» «эксплуатация до -50ºС» – все эти фразы – не более чем проявление маркетинговой стратегии с одновременной попыткой ввести покупателя в заблуждение

Как показал опыт эксплуатации рекуператоров в российском климате, металлические рекуператоры стабильно работают при понижении температуры до -10ºС. Дальше начинается процесс снижения КПД из-за обмерзания рекуператора. Чтобы этого не происходило, многие производители используют дополнительные источники нагрева (электрический преднагрев).

Второе, на что нужно обратить внимание, это на толщину корпуса оборудования, на материал, из которого изготовлен каркас корпуса и на наличие мостиков холода в корпусе. Опять возвращаемся к опыту использования: рассмотрим особенности корпуса толщиной 30мм

Данный корпус не выдерживает понижения уличной температуры до -5ºС и его необходимо изолировать дополнительно. Если корпус выполнен из алюминиевого каркаса, то дополнительная изоляция также станет его неотъемлемой частью. Ведь алюминий – это один большой мостик холода, «раскинувшийся» по всему периметру корпуса.

Третье: одна из частых ошибок при выборе рекуператора состоит в том, что покупатель не учитывает свободный напор вентиляторов. Он видит только волшебную цифру – 500 м³ и цену – 50 тыс. руб., а о том, что вентилятор имеет напор – 0 Па при 500 м³ покупатель узнает только после окончания ремонта дома, то есть во время эксплуатации уже установленного оборудования.

Четвертый критерий выбора заключается в наличии автоматики и в возможности подключения к ней опциональных компонентов. Автоматика позволяет значительно снизить эксплуатационные издержки и добиться максимального комфорта при работе оборудования.

Что касается производительности: основным расчетным параметром является объем воздуха, который должен поступать в помещение в течение одного часа. В соответствии с санитарными нормативами этот объем должен быть равен 60 м³ на одного взрослого человека или один крат в час от общей кубатуры обслуживаемых помещений (гостиная, кухня, спальни). При выборе рекуператора нужно смотреть не только на производительность установки, но и на напор вентиляторов, которые прокачивают вашу вентиляционную сеть по дому.

Расчет требуемой производительности лучше доверить специалистам. Ведь в случае ошибки замена рекуператора потребует ощутимых финансовых затрат.

Шувалов Дмитрий инженер

Рассчитывая и выбирая установку, для получения более точной информации, придется читать профильную литературу и форумы, обзванивать производителей и поставщиков оборудования (тема очень обширная). Всегда лучше обратится к специалистам. А тем людям, которых этот совет не останавливает, все равно рекомендуется подтвердить правильность выбора у производителя или дистрибьютора оборудования.

Тем не менее, есть несколько рекомендаций, которые помогут застройщику выбрать модель рекуператора, опираясь на свои собственные представления о комфорте и практичности.

Руководство по покупке — какой рекуператор купить?

В осенне-зимний период недостаточная вентиляция, вызывающая потери тепла, может сказаться на стоимости отоплении всего дома. Поэтому для обеспечения не только комфорта, но и меньших затрат стоит купить хороший рекуператор. Это улучшит воздухообмен, снизив при этом потери тепловой энергии. Мы подготовили руководство, в котором вы можете прочитать, какой рекуператор выбрать, чтобы он приносил наилучшие результаты.

КПД рекуператора

Самым важным параметром, который следует учитывать при выборе рекуператора, является его КПД, то есть возможная рекуперация тепла. Он указывается в процентах и ​​указывает, сколько тепловой энергии сохраняется во время воздухообмена. Чем выше параметр, тем лучше. Обычно КПД рекуператоров достигает от 80% до 98%. Высокая рекуперация тепла снижает затраты на отопление здания.

КПД рекуператора

Лучший рекуператор должен иметь не только адекватный КПД, но и хороший КПД. Он измеряет, сколько воздуха проходит через систему за определенный период времени, чаще всего за час. Этот параметр влияет на эффективную работу рекуператора. Его эффективность следует правильно подбирать с учетом размеров помещения или всего дома. Благодаря этому удастся эффективно удерживать тепло и правильный воздухообмен. Параметр, на который также стоит обратить внимание при покупке, — это давление. Он показывает, какое сопротивление в установке может преодолеть данный рекуператор, то есть его фактический КПД. Степень сжатия обычно обозначается символом Па, и оптимальное значение составляет от 150 до 200 Па. Однако не всегда производители предоставляют этот параметр

Рекуператор: что это такое?

Строительство воздушного рекуператора

Приточно-вытяжная вентиляция с рекуператором воздуха состоит из нескольких частей:

  • устройство для всасывания воздуха с улицы;
  • устройство для удаления воздуха из помещения наружу;
  • вентиляция с рекуператором;
  • соединительные воздуховоды;
  • регулирующие вентиляционные отверстия, которые контролируют направление и количество перемещаемого воздуха.

Основное отличие этой системы от обычной вентиляции – наличие рекуператора тепла. Свежий воздух с улицы проходит через теплообменник, где встречается с теплым воздухом из помещения. Потоки не смешиваются, но холодный поток нагревается и поступает в дом уже теплым. Этот способ отопления дает возможность достичь оптимальной температуры в помещении без увеличения расходов на отопление.

Устройство устранит запотевание окон и повышенную влажность в помещении.

Особенности работы и эксплуатации

Рекуператор должен быть постоянно подключенным к сети электропитания. Таким образом, эксплуатация устройства будет максимально удобной, благодаря дистанционному пульту управления. Обычно на пульте расположены 4 кнопки:

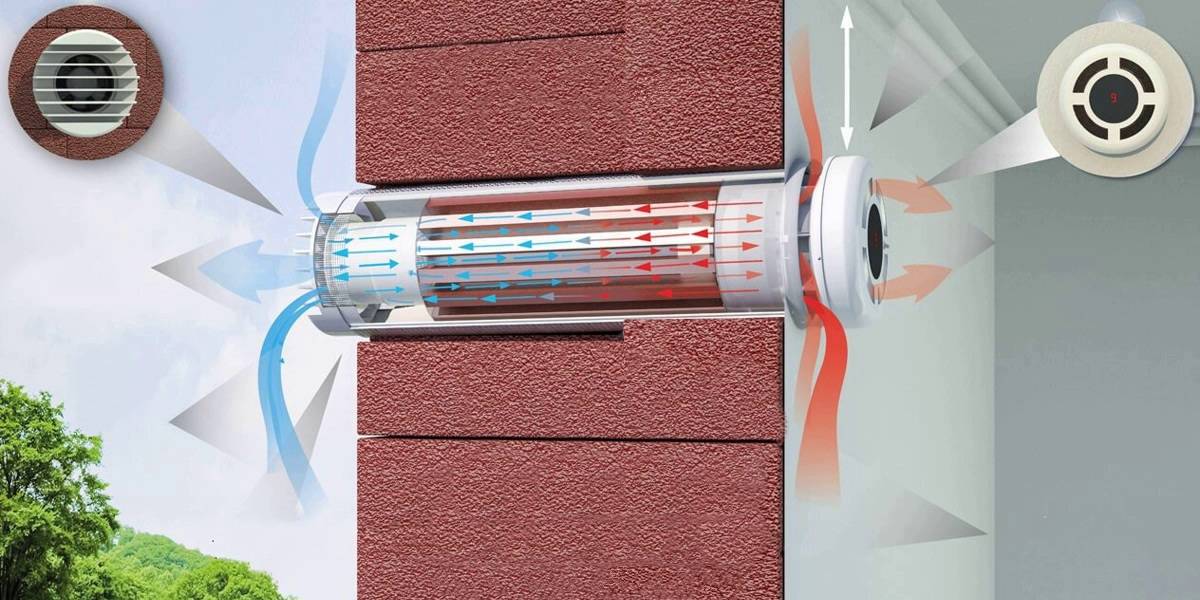

Схема внутреннего устройства рекуператора

  • 2 кнопки настройки производительности;
  • 1 кнопка вкл/выкл;
  • 1 кнопка летний режим.

Эффективность работы прибора напрямую зависит от теплообменника, а именно его материала, системы и площади поверхностей кассет.

Совет: При покупке нужно обратить особое внимание на площадь кассеты. Чем больше площадь теплообменника, тем быстрее и сильнее нагревается холодный приточный воздух

Рекуператор в частном доме – роскошь или необходимость

Рекуперация чистого воздуха является регулируемым теплофизическим процессом. Поднять её интенсивность можно вследствие следующих факторов:

  • использования материалов, которые имеют увеличенное значение коэффициента теплообмена (например, жаропрочной стали, минералокерамики);
  • увеличения площади поверхности теплообмена;
  • удлинением самого рекуператора;
  • повышением качества изготовления и монтажа рекуператора, при котором был бы исключен подсос воздуха из одной части рекуператора в другую.

Рекуперация воздуха в системе отопления, строго говоря, необязательна

Но, принимая во внимание фактические составляющие теплового баланса частного дома, когда до 30% тепловой энергии уходит из дома через имеющиеся щели и неплотности, а до 15% тепла выбрасывается в дымоотводящие устройства, имеющийся рекуператор для квартиры позволит его хозяевам значительно сэкономить на отоплении. Учитывая, что отопительный сезон в условиях нашей страны продолжается полгода и далее больше, финансовые выгоды очевидны

Лучше, если рекуператор воздуха для вентиляции квартиры предусматривается ещё на стадии строительства частного дома, когда выполняется разработка системы приточно-вытяжной вентиляции.

Производство пластинчатого рекуператора воздуха для дома своими руками

Пластинчатый рекуператор достаточно просто можно изготовить дома. Рассмотрим процесс подробно, но сначала нужно определиться с материалом для пластин. Считается, что теплопроводность материала, хоть и влияет на процесс теплообмена, но это влияние является минимальным.

Делаем прибор самостоятельно

Сколько нужно материала

В зависимости от количества используемых в конструкции рекуператора кассет определяется количество необходимого для создания пластин материала.

Все необходимые материалы Примечание! На одну кассету нужно минимум 4 квадратных метра материала, а для повышения КПД конструкции придется использоваться в два раза больше материала для пластины.

Как правило, рекуператоры состоят из нескольких отдельных кассет, но, в зависимости от габаритов и расположения вентиляционной системы, можно использоваться также одну большую кассету.

Для изготовления корпуса теплообменного устройства понадобятся:

Лист металла или фанерыКрепежные метизыБруски для изготовления каркаса конструкции

Минеральная вата

Процесс изготовления

Небольшая инструкция, как сделать рекуператоры для частного дома своими руками:

Проведение работ Описание

Заготовка пластин Домашнее производство рекуператора начинается с заготовки тонких квадратных пластин, максимальная длина стороны которых не должна превышать трех сантиметров.

Корректируем края Очень важно, чтобы все заготовки имели ровные неповрежденные края, а также были одинакового размера. Всего нужно около 70 подобных заготовок на одну кассету рекуператора

Клеим рейку На одну боковою сторону каждой из квадратных заготовок клеится пробка или рейка, длина которой должна строго совпадать с длиной пластины.

Соединяем в одну кассету После того, как клей на заготовках засыхает, все они склеиваются в одну кассету по строгому алгоритму.

Соединяем под прямым углом Верхняя сторона каждой пробки или рейки на квадратной заготовке намазывается клеем и приклеивается к предыдущей под прямым углом.

Клеим пластину без подкладки На последнем этапе клеится пластина, не имеющая подкладки

В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.

Получаем основу кассеты На последнем этапе клеится пластина, не имеющая подкладки. В результате таких манипуляций можно получить кассету с двумя каналами, расположенными перпендикулярно по отношению друг к другу.

Посмотрите видео, как сделать рекуператор для частного дома своими руками ниже.

Изготовление рекуператоров своими руками

Простая схема устройства пластинчатых теплообменников позволяет собрать его самостоятельно из подручных средств. Пластины вырезают из тонких алюминиевых или медных листов, фольги или мембраны. Корпус модуля изготавливается из металла или пластика и утепляется изнутри. С противоположных сторон сверлятся отверстия, и устанавливаются фланцы для соединения устройства с воздуховодами.

Аналогично изготавливается рекуператор с трубчатыми теплообменниками. Схемы изготовления пластинчатых и трубчатых теплообменников идентичны, только вместо пластин в устройстве используются алюминиевые трубки, диаметром не более 10 миллиметров. Трубки располагают между двух алюминиевых пластин, соединённых в модуль термостойким герметиком.

https://youtube.com/watch?v=iAFotnOSyj0

Упростит и удешевит конструкцию использование гофротрубы из алюминия, которая помещается в пластиковую трубу большего диаметра. Через гофротрубу проходит тёплый поток, а холодный воздух с улицы нагревается от её стенок, проходя по наружной трубе. Эта установка не боится конденсата и не подвержена обледенению. Из-за громоздких размеров её сложно использовать в городской квартире, но она идеально подойдёт для загородного дома или гаража.

При растущих ценах на энергоресурсы становятся востребованными устройства, экономящие тепловую и электрическую энергию и помогающие создать энергоэффективное жилье.

Монтаж системы приточно-вытяжной вентиляции с рекуперацией тепла при строительстве частного дома или квартиры создаст вам комфортные климатические условия, позволит сократить часть отопительного оборудования и уменьшит расходы на отопление в процессе эксплуатации. Вентиляция с рекуператором не только сэкономит деньги, но и сохранит ваше здоровье.

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:
K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:
K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Источники

  • https://aquatic-home.ru/rekuperator-dlya-chastnogo-doma.html
  • https://www.mosng.ru/articles/chto-takoe-rekuperator-vozdukha/
  • https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
  • https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
  • https://J.Etagi.com/ps/chto-takoe-recupator/
  • https://HouseChief.ru/rekuperator-dlya-chastnogo-doma.html
  • https://stroy-podskazka.ru/rekuperator/svoimi-rukami/
  • https://HomeMyHome.ru/rekuperator-dlya-chastnogo-doma.html
  • https://stroy-podskazka.ru/rekuperator/vozduha/
  • https://TopVentilyaciya.ru/ventilyaciya/izgotovlenie-bytovogo-rekuperatora.html

Цены на рекуператоры

В поисках рекуператора мы встретим устройства стоимостью от трех до дюжины тысяч рублей

Что мы получаем, заплатив больше? Вероятно, продукт уважаемой марки, но это не должно быть гарантией того, что устройство будет соответствовать нашим ожиданиям. Обратите внимание на детали его реализации. Например, герметичность его корпуса, его жесткость и хорошая тепло- и звукоизоляция очень важны

В этом отношении самые дешевые продукты определенно уступают более дорогим.

Рекуператор обычно работает в течение всего года без перерывов, поэтому обязательно используйте вентиляторы хорошего качества, желательно от известного производителя. Они должны быть не только долговечными, но и тихими и энергосберегающими. Бывает, что по привлекательным ценам предлагаются устройства, которые потребляют столько электричества, что его стоимость сокращает экономию за счет рекуперации тепла более чем вдвое. Конечно, насколько велика эта экономия, зависит, прежде всего, от эффективности теплообменника.

Интересно, является ли его стоимость, заявленная продавцом, надежной. Что касается продукции неизвестных брендов, часто случается, что в этом направлении не проводилось никаких исследований. Немногие рекуператоры способны восстанавливать почти 90% тепла и являются устройствами, относящимися к самым дорогим. Дешевые продукты с заявленной эффективностью 90% фактически восстанавливают почти вдвое меньше.

Способ защиты рекуператора от замерзания оказывает большое влияние на эффективность. В более дорогих устройствах для этой цели используются современные системы управления, благодаря которым снижается эффективность рекуперации тепла при отрицательной температуре. Платить за это, разумеется, не имеет смысла, если мы намерены создать наземный теплообменник. Но тогда вы должны быть готовы к дополнительным расходам от четырех до почти десяти тысяч рублей в зависимости от того, из каких материалов мы это сделаем (самые дорогие – это специальные трубы с антибактериальным покрытием) и к каким трудностям, связанным с геологическими условиями или небольшим пространством, мы столкнемся.

Расчёт рекуператора

Произвести расчет эффективности рекуператора можно самостоятельно. Коэффициент полезного действия определяется по формуле:

n=0.335*L*(t1-t2)

Переменными выступают:

  • L — расход воздуха;
  • t — температура приточного воздуха;
  • t — температура вытяжного воздуха;
  • 0.335 — региональный коэффициент.

Лучшие модели обладают показателем КПД до 80%. Это значит, что при температуре в доме =22ºС, на улице — 16ºС ниже ноля, то приточный воздух будет прогрет до +12ºС.

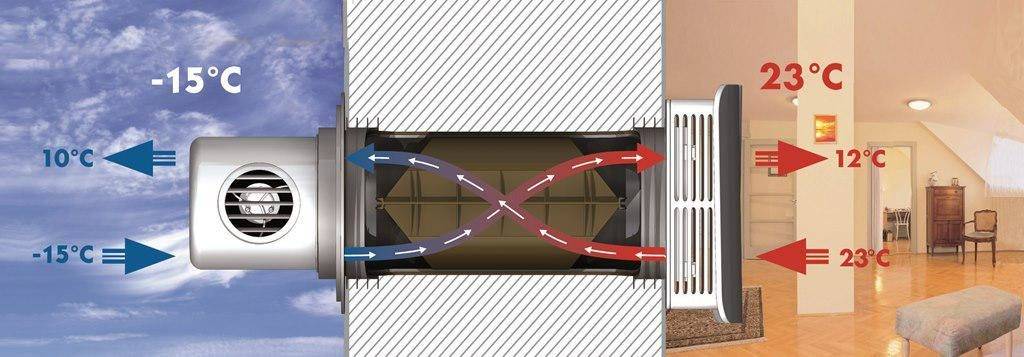

Принцип работы рекуператора в квартире

Для того чтобы определить эффективность устройства, используют формулу:

E=Q*n

Переменными выступают:

  • Q — затраты электроэнергии в процессе рекуперации;
  • n — коэффициент полезного действия, вычисленный ранее.

Потребляемая мощность оборудования обязательно должна быть указана в инструкции. Однако для точно определения показателя можно провести замеры самостоятельно.

Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

  • Роторные.
  • Пластинчатые.
  • Канальные.
  • Трубчатые.
  • С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.
