Самодельные сенсорные выключатели света — схема и принцип действия

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.

Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.

По умолчанию
настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте
провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц – безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения.

Можно
запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

Типы сенсорных выключателей

Сенсорные выключатели бывают нескольких видов:

  • емкостные;
  • оптико-акустические;
  • с пультом управления;
  • с таймером.

Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.

Емкостные

Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.

Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.

Оптико-акустические выключатели

Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.

С пультом управления

Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.

С таймером

Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.

Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.

Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.

Ремонт сенсорного выключателя

Прибор действует благодаря замыканию и размыканию контактов электрической цепи. Выключатель может выйти из строя по причине:

  • Износа группы контактов.
  • Разрушения корпуса.
  • Разрушения клеммы и места фиксации проводов.
  • Расплавления всего прибора.

Перед тем как устранять неисправности, нужно прекратить подачу электричества, выключив рубильник на вводном щитке. Это обезопасит от поражения электрическим током. Перед ремонтом выключателя нужно установить в светильнике одну лампочку, чтобы проверять работоспособность схемы.

На клавишах и декоративных рамках выключателей предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и снять его без повреждений

Процедура состоит из таких шагов:

  1. Снять верхнюю панель.
  2. Демонтировать декоративную накладку, если она есть.
  3. Проверить с помощью индикатора, есть ли на приборе напряжение.
  4. Ослабить фиксаторы внутреннего крепления.
  5. Отсоединить провода от корпуса выключателя.
  6. Надеть предохранители на оголенные провода или сделать изоляцию с применением специальной ленты.

Демонтированные элементы нужно подробно изучить, чтобы выявить деформации, следы плохих контактов и другие причины неисправности.

Чаще всего прибор выходит из строя из-за подгорания контактов. Их достаточно просто зачистить с применением небольшого отрезка наждачной бумаги. Также нужно проверить работоспособность фиксирующего винта, так как довольно часто поломка происходит из-за неплохого зажима проводов. Если нарушена целостность панели, это говорит об окончательной поломке выключателя и необходимости его замены.

Конструкция «умного» выключателя

Понятие «сенсорный» трактуется по-разному в зависимости от источника. В широком смысле это аналог клавиши или кнопки питания, который реагируют на голос, движение, степень освещенности помещения и т. д. Он не требуют механического действия. В узком смысле — прибор работающий за счет энергоемкости человека. Конечность человека, приближаясь к чувствительной пластине, становится частью электроцепи, замыкает её. За счет действия специального элемента схемы (триггера) не происходит размыкания после отдаления раздражителя, стабильное состояние системы сохраняется. Отсутствие движущихся деталей исключает их поломку и облегчает влажную уборку поверхности.

Составные элементы:

Наружная часть — лицевая стеклянная или пластиковая панель и огнеупорный корпус. Квадратные, прямоугольные модели встречаются чаще круглых. Размер соответствует обычному клавишному выключателю, что позволяет использовать для монтажа стандартное гнездо. Функция крышки защитная и декоративная.

Чувствительный элемент — пластина с ёмкостными сенсорами или пара инфракрасный излучатель+приёмник, могут присутствовать дополнительные датчики. Задача сенсора уловить сигнал извне.

Силовая составляющая — печатная плата с SMD компонентами: блок питания, усилители, микроконтроллер, плата радиоканала, ключ, энергозависимая память.

Иногда в комплект входит дополнительный конденсатор, чтобы предотвратить фоновое свечение газоразрядных ламп в выключенном состоянии.

Достоинства емкостных коммутаторов

Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:

  • Длительный срок эксплуатации. Этому немало способствует отсутствие движущихся частей и контактных групп.
  • Совместимость со всеми типами осветительных приборов. Выпускаются модели с диммиром для светодиодных лент и энергосберегающих ламп, если у таковых предусмотрена такая возможность. Помимо этого допускается коммутация любых цепей, отвечающих условиям эксплуатации выключателей
  • Наличие дополнительных функций.
  • Возможность интеграции в систему «Умный дом».
  • Большой выбор цветовых и дизайнерских решений.
  • Отсутствие механических контактов.
  • Сенсорный датчик можно установить в стандартный «стакан» для выключателя скрытой проводки.

Теперь кратко о недостатках. В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.

Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:

  1. Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.д.).
  2. Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.

Как выбрать цвет гостиной

Цветовая гамма этого помещения должна быть выполнена в оттенках способствующих расслаблению, как эмоциональному, так и физическому. Психологи рекомендуют несколько основных цветов:

  • Мятный.
  • Пшеничный.
  • Светло-голубой.
  • Сиреневый.
  • Зеленый.

Несмотря на популярность окрашивания стен, многие предпочитают по старинке оклеивать стены обоями.

Однако среди разнообразия этого материала, легко запутаться и не каждый знает как выбрать обои для гостиной. Для правильного выбора, необходимо учитывать несколько критериев:

  • Свойства того или иного вида обоев.
  • Натуральность материала.
  • Цена.
  • Расцветка (однотонная или с принтом).

В последние годы особую популярность приобрели пробковые или бамбуковые обои, поскольку они обладают отличными звуко- и теплоизоляционными свойствами, а также прекрасно смотрятся в интерьере.

Опции и возможности устройства

Отдельного рассмотрения явно заслуживают выключатели с таймером.

Здесь присутствуют традиционные характеристики, такие как:

  • бесшумность действия;
  • интересный дизайн;
  • безопасное использование.

Помимо всего этого, добавляется еще одна полезная функция – встроенный таймер. С его помощью пользователь получает возможность управлять коммутатором программно. К примеру, задавать время включения и отключения в определённом временном диапазоне.

Уникальный вариант разработки коммутатора с внедрённым функционалом таймера. При помощи таких приборов открываются возможности управления освещением в строго заданное время. Экономия электричества очевидна

Как правило, подобные приборы имеют не только таймер, но также аксессуар иного рода – например, акустический датчик.

В этом варианте устройство работает как контроллер движения или шума. Достаточно подать голос либо хлопнуть ладонями и лампы светильника в квартире загорятся ярким светом.

Кстати, на случай слишком высокой яркости существует очередной функционал – диммерная регулировка. Оснащенные диммером коммутаторы сенсорного типа позволяют управлять интенсивностью света.

Модификация сенсорных устройств – акустический коммутатор. Действует по методике несколько иной, но тоже является прибором, где поддерживаются технологии использования сенсоров. В данном случае, сенсорным элементов выступает чувствительный микрофон

Правда, есть один нюанс для подобных разработок. Диммеры, как правило, не поддерживают использование в светильниках люминесцентных и светодиодных ламп. Но устранение этого недостатка, скорее всего, вопрос времени.

Топ-10. BSEED 1/2/3 1Way

Рейтинг (2021): 4.65

Учтено 439 отзывов с ресурсов: АлиЭкспресс

  • Номинация

    Лучшая скорость доставки Этот товар приходит с АлиЭкспресс за 7–10 дней. Продавец отправляет его сразу после оплаты чека покупателем. И упаковывает так, то приходит всё в целости и сохранности.

  • Характеристики
    • Средняя цена: 1 208,61 руб.
  • Количество заказов: 1141
  • Управление: касанием
  • Размеры: 157х86х35 мм

Интересная настенная модель сенсорного выключателя с розеткой. Доступна на АлиЭкспресс в трех популярных цветах: черном, белом и золотом. Выключатель подключается без провода с нулевым сопротивлением, в стандартное установочное отверстие. Для розетки нужен провод с заземлением. Wi-Fi отсутствует, как и возможность управления дистанционно. Сам выключатель добротный, крепежная пластина выполнена из металла лучшего качества. Розетку можно поворачивать. Чувствительность сенсорной пластины отличная. Упаковка – фирменная коробка. На странице продавца много отзывов от довольных покупателей. Товар действительно красивый и качественный.

Плюсы и минусы

  • Высокое качество
  • Чувствительный сенсор
  • Установка по горизонтали и вертикали
  • Быстрая доставка
  • Без поддержки Wi-Fi
  • Нет пульта ДУ
  • Тусклая подсветка индикатора состояния

Купить на AliExpress.com

Самостоятельная сборка сенсорных коммуникаторов

Главный недостаток умных переключателей – цена. Базовые знания в области электротехники помогут собрать самодельное изделие. Домашние мастера используют 3 основных варианта строительства.

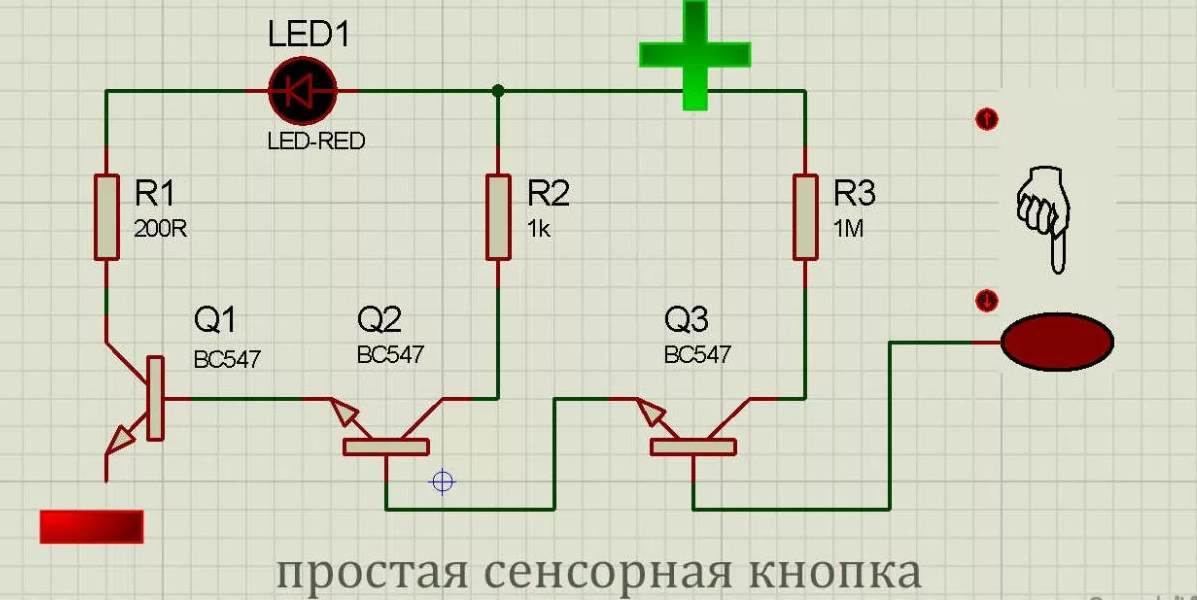

Схема сенсорной кнопки на транзисторах самая простая. Для его реализации требуется макетная плата, на которой монтируются последовательно включенные транзисторы КТ315 и электромеханическое реле, параллельно которому необходимо установить защитный диод. Датчик будет проводом от базы транзистора, подключенного к сети. Схему можно усложнить, добавив перед реле оптопару и триггер (таймер NE555 или микросхему К561ТМ2). Это изменение позволит сети подтвердить команду.

Инфракрасный сенсорный выключатель можно собрать своими руками, добавив в схему генератор прямоугольной волны. Мигающий инфракрасный светодиод поможет увеличить ток от генератора. Временной интервал задается на микросхеме. Определяет, через какое время после прерывания сигнала свет будет выключаться. Когда отражение луча попадает на фотоприемник, счетчик К561ИЕ20 или CD4040 выдаст единицу, цепь замыкается. При отсутствии сигнала на всех выводах логический ноль, напряжение не подается, управляющий транзистор не пропускает ток.

Схема инфракрасного переключателя

Промышленные тактовые переключатели можно модифицировать для расширения области чувствительности. Под крышкой нужно найти емкостной элемент и припаять тонкую проволоку. Затем прокладываем проводник в растущие кольца до заполнения всего периметра. Заменить защитную панель.

Сенсорный выключатель – что это такое и где применяется

Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.

Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.

Стильный внешний вид украсит интерьер, а удобство использования подарит дополнительный комфорт. Такой выключатель встраивается в поверхность электроприбора, например, в настольную лампу. Чтобы включить прибор, достаточно к нему прикоснуться. Также датчик выключателя может управляться пультом, голосом, реагировать на движение, оснащаться таймером, диммером. Таймер поможет сэкономить на электроэнергии, а диммер – создать ту интенсивность освещения, которая вам необходима. Например, создать уютный приглушенный свет для романтического ужина или спокойного вечернего отдыха.

Сенсорный выключатель используется для экономии электроэнергии в местах с большой проходимостью людей. Например, в подъезде. Датчик реагирует на движение, когда жилец попадает в подъезд и через определенное время отключается.

Такой выключатель можно поставить во дворе частного дома, чтобы освещать двор при необходимости. Это позволит сократить расход электричества.

Сенсорными выключателями можно оборудовать офис, для удобства выключения и выключения освещения, закрытия и поднятия жалюзи.

Таким образом, сенсорный выключатель подойдет для:

  • квартиры;
  • частного дома;
  • офиса;
  • общественных мест;
  • придомовых территорий.

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

  • Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
  • Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Маркировка и тонкости подключения

Разбор маркировки будем выполнять на примере электронного переключателя модели VL C701R компании Livolo. Модификация прибора обозначается латинскими буквами C6, C7 и т. д. Дальше располагается двузначное число, указывающее на количество подключаемых лампочных групп: 01, 02 и 03.


Расшифровка маркировки модели VL C701R: VL – сокращенное название производителя; C7 – серия; 01 – одна управляемая линия; R – пультовое радиоуправление

Последние буквы будут обозначать дополнительную функциональность сенсорного переключателя:

  • R – радиоуправление;
  • D – диммерный механизм, позволяющий осуществлять плавное регулирование степени освещения;
  • S – функция проходного выключателя;
  • T – таймер отключения.

Схема подключения сенсорного выключателя аналогичная, как и для стандартного одноклавишного устройства или светорегулятора.


Достаточно посмотреть на схему и становится очевидно, что для подключения сенсорного свитча не требуется дополнительная прокладка жил или проводов. На примере VL C701R видно, что установка производится вместо обычного диммера

Согласно вышеуказанной схеме, линию красного цвета, идущую от щитка, подключаем на клемму L (In).

Далее, коммутирующую фазу, на рисунке оранжевого цвета, подсоединяем к клемме L1 (Load). Этот провод после направляется на одну или несколько групп ламп.


Все настраиваемые параметры выключателя и дистанционного пульта будут сохранены даже при отсутствии питания и севших батарейках, что является важным аспектом

Нулевые проводники (N) комплектуются в один узел посредством клеммных колодок. Аналогичным образом оформляются и защитные проводники (РЕ).


По мере возможности лучше применять подрозетники с достаточной степенью углубления для полноценной укладки и выключателя, и всех проводов

После аккуратной укладки проводников в нишу подрозетника переходят к креплению основания выключателя и его накладной стеклянной панели.

Настройка пульта управления

Сенсорные выключатели выглядят действительно очень стильно — они будут превосходно смотреться и в зале, и в коридоре, и в кухне, и где угодно. А ещё такие устройства хороши тем, что ими можно управлять дистанционно. Для этого нужно лишь заказать по интернету универсальный пульт. Цена данного устройства, представляющего собой брелок с карабином и лицевой панелью из металла, не так уж велика.

На панели пульта имеются четыре кнопки, они обозначаются латинскими буквами – A, B, C, D. Работает это устройство на элементе питания 27A с напряжением 12 вольт. Такой пульт совместим с разнообразными сенсорными выключателями, в частности, с популярными выключателями марки LIVOLO серий С6 и С7.

Настроить этот пульт ДУ достаточно просто. Прежде всего нужно нажать кнопку сенсорного выключателя (при этом сам он должен находиться в положении «откл.») и удерживать её до тех пор, пока из сенсорного прибора не раздастся звуковой сигнал «Пи» – по времени это примерно 5 секунд.

Затем следует нажать одну из кнопок на пульте (A, B или С), в результате чего должен раздаться ещё один звуковой сигнал – он означает, что процедура «привязки» закончена. Теперь той кнопкой, которую мы нажали на пульте во время привязки можно управлять (отключать, включать) сенсорным выключателям на расстоянии. Все остальные кнопки на выключателях привязываются к пульту точно таким же способом.

Стоит отметить, что к одной кнопке пульта можно привязать несколько сенсорных приборов. То есть к одному сенсору можно привязать несколько кнопок и даже несколько пультов. В интернете есть информация, что можно сделать 8 таких привязок (сам не пробовал).

При этом кнопка D имеет несколько иную функцию, чем все остальные – она предназначена для того, чтобы отключать сразу все три линии.

Отвязать сенсор от пульта тоже очень просто. Для этого следует дотронуться до сенсора и не отпускать его в течение примерно десяти секунд

После пяти секунд раздастся первый звуковой сигнал, но его не нужно принимать во внимание. И лишь когда раздастся ещё один, второй звуковой сигнал — все предыдущие настройки будут сброшены. Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров

Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры

Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров. Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры.

Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal». Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» — контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» — осветительные приборы, «load» — нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).

Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.

Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).

Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.

А так выглядит выключатель Livolo сбоку

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Схема подключения

Установка выключателя

Установить сенсорный выключатель так же легко, как и обычный встроенный или накладной механический. Процедура состоит из таких шагов:

  1. Снять стеклянную панель. Удобно это делать тонкой шлицевой отверткой.
  2. Подключить монтажные провода по схеме, которая изображена в паспорте устройства.
  3. Подключить плату с сенсорными контактами.
  4. Подключить панель с маркировкой кнопки.

Схема подключения однолинейного сенсорного выключателя

У некоторых производителей есть проходные выключатели на 220В. Они обладают способностью управления освещения из нескольких мест. Один будет основным, а остальные – вспомогательные. Первый оснащен тремя клеммами. К ним подключают фазу, ноль и управляющий проводник. Их помечают, как L-фаза, N-ноль, Com-управляющий провод.

Для многих китайские и европейские сенсорные выключатели неудобны по причине маленькой зоны панели, а для фиксации сигнала необходимо прикоснуться к указанному месту. Если есть желание, можно увеличить площадь косвенного контакта:

  1. Взять провод и припаять его к месту подачи сигнала с датчика на сенсорной плате.
  2. Уложить подключенный провод по периметру устройства.

Благодаря такой рамке датчик будет срабатывать при касании к лицевой панели.

Схема подключения к сети

Сенсорный отключатель монтируется так же, как и обычный. Установка в 6 шагов:

  1. Отключение подачи электроэнергии.
  2. Демонтаж предыдущего выключателя.
  3. Снятие верхней панели с устанавливаемого изделия.
  4. Соединение проводов по клеммам.
  5. Помещение конструкции в коробку и закрепление.
  6. Фиксация панели.

Проект активации проходных сенсорных отключателей

Тип подключения аналогичен со способом подключения сенсорного отключателя

Важно только правильно произвести синхронизацию между приборами

Чтобы сделать это, нужно прикоснуться к каждому выключателю, от 1 к последующим. На каждом нужно остановиться на 4-5 секунд.

Чтобы отменить синхронизацию, нужно остановиться на последнем отключателе на некоторое время, через 10 секунд прозвучит звуковое уведомление. Оно говорит об успешности выполненной задачи.

Схема подключения импульсных сенсорных выключателей

Импульсное устройство находится в режиме «работа», когда происходит непрерывное нажатие кнопки. Оно актуально для поднятия жалюзи, дверного звонка. Монтаж происходит по обычной схеме.

Проект подключения сенсорных отключателей со стабилизатором тока 12в

Стабилизатор пускового тока и LED-адаптер должен находиться между устройством и отключателем. Схема актуальна, если устройства при работе потребляют ток во много раз больше номинального показателя. К таким относится мотор вытяжки.

Процесс подключения

Желая подключить сенсорный выключатель своими руками, схему нужно рассмотреть в инструкции производителя. Она не отличается от подсоединения к сети обычного выключателя. С обратной стороны датчика есть клеммы. Они имеют обозначения, что позволяет соблюдать полярность.

Провод фазы подводится к клемме с обозначением «L», а ноль – к клемме «N». Далее нужно установить выключатель в подготовленное место на стене. Производитель может давать рекомендации о выборе места установки. Например, если в комплекте поставляется пульт, то прибор должен быть виден со всех точек комнаты.

Если модель выключателя реагирует на изменение температуры, ее нельзя устанавливать возле батареи. Обязательно учитывают требования производителя относительно выбора места установки оборудования.

Как сделать сенсорный датчик своими руками

Датчик для сенсорного выключателя можно сконструировать своими руками. Для этого нужно подготовить:

  • реле с напряжением 6–12 В;
  • часть фольгированного текстолита, которая будет играть роль сенсора;
  • импульсный диод с напряжением от 100 В.

Прикосновение к сенсору провоцирует открытие элементов, обозначенных в схеме как VT1 и VT2. После этого произойдет замыкание цепи (с помощью реле), и светильник/электроприбор включится.

Самостоятельно можно изготовить и прибор с инфракрасным датчиком. Он работает только в том случае, когда в зоне видимости датчика есть движение. При его отсутствии через определенный промежуток времени освещение выключится.

Подключение происходит по схеме:

Эта схема имеет важные особенности:

  • на выходе находится единица;
  • транзистор открыт;
  • контакты от реле должны соединяться с клавишей;
  • работа инфракрасного датчика осуществляется благодаря генератору импульсов;
  • чтобы увеличить силу импульсного тока, который идет на инфракрасный светодиод, необходимо установить усилители.

Подключение осуществляется так, чтобы по истечении 20 минут после того, как человек покинет помещение, свет выключался.

Устройство на сенсорах — хорошая альтернатива обычным выключателям. Он отличается привлекательным внешним видом, экономичностью, надежностью. Позволяет включать/выключать не только источники света, но и бытовую технику. Изделия такого типа приобретают в специализированном магазине или, при наличии нужных навыков и умений, их можно сделать самостоятельно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
