Как подключить УЗО без заземления в квартире — варианты схем подключения

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Практические схемы монтажа в однофазной сети с заземлением

В рамках данной статьи рассматриваются примеры подключения УЗО в схеме электроснабжения с заземлением. При этом возможно применение защитного отключения в квартире при отсутствии заземляющего проводника, о чем рассказано в материале «Как можно подключить узо в однофазной сети без заземления: схемы подключения».

На вышеприведенной схеме электромонтажа представлен простейший вариант подключения однофазного УЗО, возможный в квартире с потребляемой мощностью до 8,8кВт. Рабочий ток устройства 50А выбран на ступень выше номинала для входного автомата 40А. Предусмотренное УЗО срабатывает при токе утечки 30мА, что обеспечивает защиту от поражения электричеством людей. При этом для электроприборов ванной предпочтительна величина 10мА, так что защита во влажном помещении снижена.

Для контроля утечек в электропроводке достаточна чувствительность 100мА, однако при небольшой ее общей протяженности ложных срабатываний вводного УЗО с параметром 30мА не будет.

Провод фазы с выхода устройства защитного отключения подключен к входам всех автоматических выключателей. Нулевой проводник с его выхода соединен с шиной нуля. К шине заземления подключен защитный проводник с этажного щита. Трехжильный кабель от каждой группы потребителей (освещение, розетки и т. п.) подключается:

  • защитный желто-зеленый провод — к шине заземления;
  • нулевой провод синего цвета — к шине нуля;
  • провод фазы красного цвета (или любого другого) — к выходному контакту соответствующего автомата.

Данная схема подключения УЗО возможна в квартире с мощностью потребления до 11кВт. Для защиты проводки большой протяженности от возгорания предусмотрено противопожарное устройство с током утечки 100мА, и линия освещения подключается от него. В данном варианте нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу вводного УЗО, а не к шине нуля.

Приведенный вариант подключения двух однофазных УЗО и двух дифференциальных автоматов подходит для дома с потребляемой мощностью до 11кВт. Сеть ванной, как положено, контролирует устройство, рассчитанное на утечку 10мА. Шина защиты в данном случае соединена с индивидуальным контуром заземления. Для сети ванной и розеток предусмотрены дифференциальные автоматы, вместо пары УЗО плюс автомат.

Это уменьшило количество приборов на щите и позволило обойтись всего одной шиной нуля. Нулевые проводники ванной и розеток подключаются напрямую к выходам дифференциальных автоматов, а не к нулевой шине. Нулевой провод кабеля, подающего питание на осветительные приборы, подключается к выходу противопожарного УЗО, а не к шине зануления.

УЗО известной марки Legrand подключается по обычной схеме: сверху вход, снизу выход устройства. Чаще всего клеммы N находятся справа и помечаются на корпусе. Выше приведена схема электроснабжения, принятая во Франции.

В данном случае оба проводника, и нуля и фазы, проходят через двухполюсный автомат. Такой метод разводки обеспечивает безопасность в том случае, если нуль и фаза перепутаны на входе. Нулевая шина в таком варианте не требуется.

УЗО марки ABB подключается по стандартным правилам. Приведенная выше схема демонстрирует применение однополюсных автоматов. Здесь каждое устройство защитного отключения имеет свою шину нуля и путать их нельзя.

Пошаговая инструкция внедрения защиты

Для полной информации относительно подключения устройств, обеспечивающих защитную отсечку, рассмотрим пошагово процесс создания коммуникационной схемы с внедрением прибора защиты:

  1. Подвести к электрощиту силовой кабель от централизованного интерфейса ввода энергетики в дом.
  2. Внутри щита смонтировать автоматический выключатель (этот прибор предварительно рассчитывают на отсечку по общей нагрузке сети).
  3. Смонтировать электрический счётчик в удобном месте и соединить выход автомата с входными клеммами счётчика.
  4. Установить внутри щита УЗО и соединить вход прибора (верхние клеммы) с выходными клеммами электросчётчика.
  5. На выходную (фазную) клемму УЗО подключить фазный проводник домашней электропроводки.
  6. На выходной (нулевой) зажим УЗО подключить нулевой проводник домашней электропроводки.
  7. Подключить главный кабель на зажимах автоматического выключателя ввода.

Исполняя отмеченные операции, следует учитывать некоторые нюансы. К примеру, необходимо следовать правилу последовательного включения автоматического выключателя с прибором защитной отсечки.

Если же не предусматривается внедрение в сеть автомата, необходимо обязательно ставить вместо автомата плавкие предохранители.


Плавкие вставки, которые могут использоваться для предохранения электрических цепей по токам короткого замыкания. Плавкие элементы иногда могут применяться для защиты, заменяя функции автоматических выключателей

Как правило, значение номинального тока защитного модуля рекомендовано брать несколько большее, чем значение тока автоматического выключателя. В отдельных случаях этот параметр допускается выбирать равным параметрам автомата.

Выполняя работы по включению в состав питающей сети защитного устройства, рекомендуется провести проверку всех доступных цепей на предмет возможных дефектов. После установки прибора обязательно проверить эффективность отсечки. Для этой операции существует специальная тестовая клавиша на передней панели прибора.


Клавиши тестирования корректного срабатывания защиты. После установки и подключения УЗО следует воспользоваться этими элементами прибора для проверки защитной функции

При монтаже все работы по соединению должны выполняться внимательно.

Подвод сетевых линий следует производить в точном соответствии с обозначениями, присутствующими на корпусе устройства. То есть фаза подключается к «фаза» и, соответственно, ноль подключается к «ноль». От перемены мест «слагаемых» существует высокий риск выхода защитного аппарата из строя.

Необходимость в установке

Заземление эффективно срабатывает при пробое фазного проводника на корпуса приборов, оборудования, на токопроводящие части сооружений. Наличие заземления не допустит поражение электрическим током, так как исключит возникновение разности потенциалов между корпусом прибора и землей.

Как же повысить безопасность эксплуатации электрической сети в помещении без заземления, если нет возможности для замены электропроводки? Выход есть.

Нередко собственники или владельцы помещений оказываются в затруднении, задаваясь вопросом, можно ли устанавливать устройства защитного отключения или дифференциальные автоматы в двухпроводной однофазной сети, когда нет заземления?

Устанавливать не только можно, но и нужно. Более того, даже при наличии заземления рекомендуется, а в некоторых случаях обязательно требуется, использование дифференциальных защитных устройств. Такие устройства устанавливаются в однофазной двухпроводной сети сразу на оба проводника.

Схема подключения УЗО в трехфазной сети

После этого производится монтаж защитного отключающего устройства внутрь электрощита.
Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети.
Но как бы его не называли, все использующиеся сегодня в мире УЗО необходимы для выполнения 2 функций: защита человека от удара током вследствие прямого или непрямого касания; предотвращение пожара, который может случиться в результате возгорания проводки.
Если и в этот раз УЗО не среагирует, значит, оно точно электронное. Внутрь одного устройства можно одновременно разместить шины, которые при этом будут изолированы друг от друга. При его выборе из ряда: 10, 30, , , мА, 1 А приоритет имеют требования безопасности.

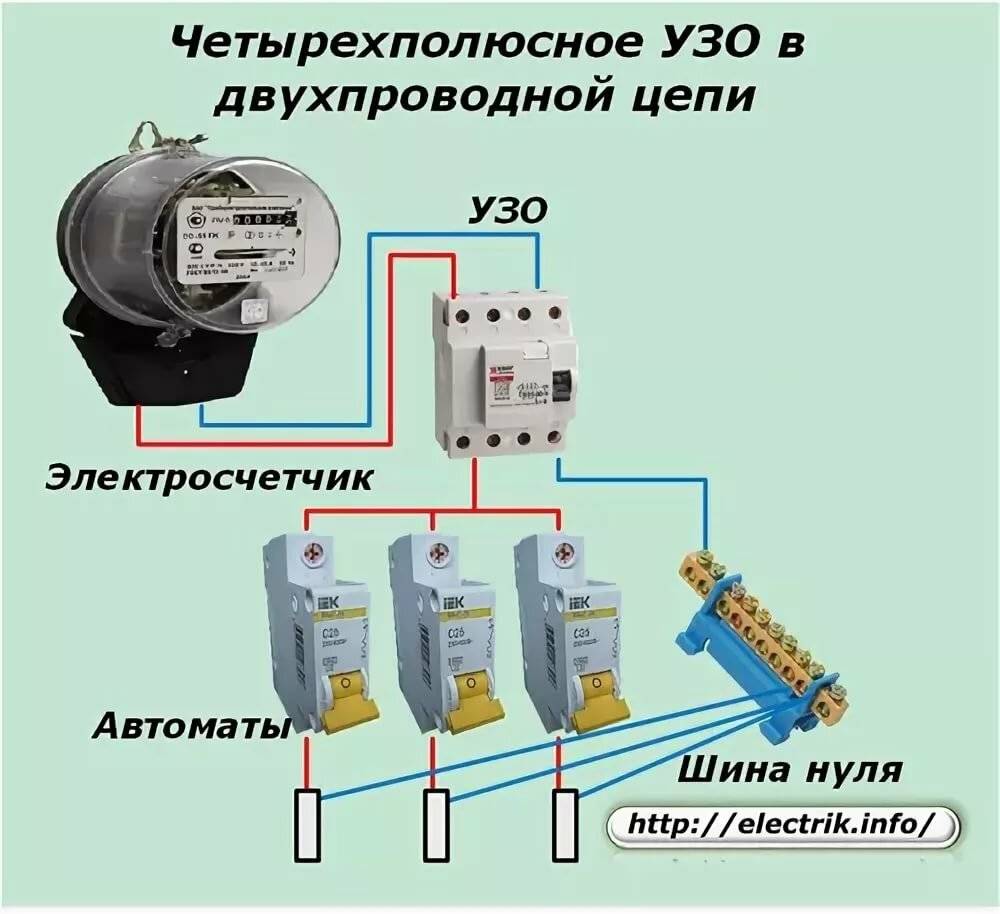

Четырехполюсные УЗО бывают 10, 30, , , миллиампер 0. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному.

Назначение и область применения УЗО

К входной клемме устройства с маркировкой L подсоединяется фазный кабель автоматического выключателя. Далее фазный провод, выходящий из каждого УЗО, подключается к каждому автоматическому выключателю, но только той группы, которую будет это УЗО запитывать. На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Да 4 К какому проводнику подключена заземляющая жила? Одна запитана от фазного провода L3, а другая от нулевого N.

Обратите внимание: контакты УЗО должны относиться именно к одному полюсу. Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится

По такому же принципу происходит весь процесс с третьим УЗО.

На автомате его вы не найдёте, а на УЗО эта цифра написана и указана в миллиамперах. Основные ошибки во время подключения УЗО При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки.
Схемы подключения УЗО. Выбор УЗО по номинальному току и току утечки

Принцип действия

Так как УЗО является прибором для защиты человека от поражения током, в основу принципа действия положена нейтрализация опасного потенциала корпуса оборудования. К верхним клеммам устройства присоединяются фаза и ноль непосредственно от генератора энергии, а к нижним – фаза и ноль от нагрузки. Таким образом, схема движения тока по цепи имеет порядок от источника электричества через УЗО на проводе к электроприбору, а затем в обратном порядке возвращается в сеть.

В цепи устройство выступает как основной контроллер силы тока, который в нее поступает и выходит, соответственно. При ненулевой разнице обнаруживается утечка, сигнал о которой поступает в УЗО и менее чем через секунду электрическая схема отключается.

В стабильной и исправной сети между входящим и выходящим напряжением нет заметной разницы, поэтому контроллер не срабатывает и все подключенное оборудование работает нормально. При внештатных ситуациях с утечкой тока вся электрическая сеть прекращает работу, предупреждая воспламенение или прямой контакт с человеком. Принцип работы направлен, прежде всего, на безопасность, поэтому УЗО никак не реагирует на аварийные ситуации, которые не сопровождаются утечками тока, например, на перегрузку электросети или короткое замыкание в ней.

Виды УЗО и технические характеристики

Основная доля схемных решений бытового сектора — это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль. Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом: Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.

Знание и понимание правильности подключения УЗО — залог нормальной работы всей электрической цепи в целом. Во избежании проблем нужно подключить автомат с номиналом, не превышающим рабочий ток узо. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам.

Классический вариант включения В зависимости от технической нагрузки количества бытовых приборов и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей. Оставляйте свои комментарии и задавайте вопросы в блоке под статьей. Исключение составляет аппаратура ванных комнат многоквартирных домов, но она должна располагаться так, чтобы исключить попадание брызг воды.

Для того, чтобы осуществить этот процесс в двухфазной цепи, необходимо придерживаться следующего алгоритма действий: Перед началом работ отсоединить провод питания от фазы автоматического выключателя и нулевого проводника щитка. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Защита вновь сработает при попытке включения автоматического выключателя на неисправной линии. Следует запомнить, что ни в коем случае не стоит нули разных групп от разных устройств защитного отключения соединять между собой.

Назначение и область применения УЗО

Это является грубой ошибкой и заблуждением по следующим причинам: Принцип работы устройства защитного отключения изначально опровергает такую версию, поскольку заземление не играет в нем какой-либо значимой роли. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А. В качестве финального действия необходимо вывести проводник к другим трем автоматам, также отвечающим за розеточные группы. Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации: Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов.

К входной клемме устройства с маркировкой N необходимо подключить нулевой кабель, отсоединенный от корпуса щитка. Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Дело в том, что в этих случаях, величины тока недостаточно, чтобы отключился автоматический выключатель, рассчитанный на работу со сверхтоками перегруза и короткого замыкания.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам. Схема подключения УЗО в однофазной сети без заземления в частном доме Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. Остальная часть электропроводки останется под напряжением. Ванная и розетки подключены на 3 фазы с применением дифференциальных автоматов.

Нужна ли установка реле напряжения вместе с устройством? Принцип построения схемы подключения УЗО Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. УЗО схема без заземления

Каких ошибок следует избегать?

Перед подключением обязательно следует перепроверить технические характеристики устройств. Номинальный ток должен быть равным или выше, чем аналогичный параметр у входного автомата. Определить значения легко по маркировке.

Электрики рекомендуют выбирать защитное устройство на ступень выше, то есть для автомата на 50А подходит УЗО 63А.

Можно правильно рассчитать параметры, выбрать автомат и УЗО с верным номиналом, но при монтаже допустить небольшую ошибку, вследствие чего система будет бесполезной.

Например, новички часто путают шины. Следует запомнить, что для нулевого проводника и заземляющего провода использую разные шины. Кроме этого, для каждого устройства необходима отдельная шина: на 5 УЗО – 5 шин.

Какую бы схему подключения вы не использовали, проводник заземления в ней участвовать не будет. Все клеммы предназначены либо для фазного провода (нагрузки), либо для нулевого (нейтрали)

Ни в коем случае нельзя путать полюса N и L. Они имеют на корпусе буквенные обозначения, а провода отличаются цветом, поэтому нужно быть внимательным.

Если происходит ложное срабатывание или, напротив, прибор не реагирует, возможно, причина в следующем:

  • «фаза» и «земля» соединены после УЗО;
  • неполное подключение – не вставлен проводник N в соответствующую клемму;
  • «нуль» и «земля» соединены в розетке;
  • путаница между подключением двух и более УЗО к электроустановкам.

На практике ошибок гораздо больше, так как применяются разные схемы. Чем больше приборов участвует в сборке электрощита, тем внимательнее нужно быть при подключении.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

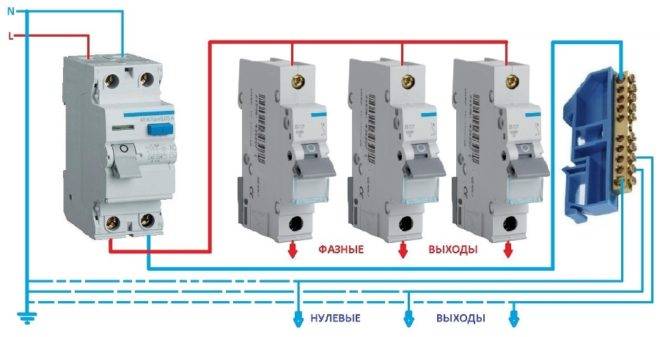

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Назначение и принцип действия


Трехфазное устройство защитного отключения (УЗО) 3-фазное УЗО предназначено для выравнивания тока, который проходит через фазный и нулевой провод. При отсутствии аварийных ситуаций указанные величины равны. Стабильная работа электрических приборов возможна, поскольку встречные потоки в обмотках компенсируют друг друга. При возникновении аварийных ситуаций устройство защиты производит отключение питания электроприборов. Это наблюдают при нарушении изоляции проводов, что провоцирует утечку заряженных частиц. В результате токи, проходящие по нейтрали и фазному проводу, будут иметь разные значения.

В каждом доме может случиться ситуация, когда электрический ток пробивает на корпус стиральной машины или водонагревателя. Когда потенциал станет перетекать на пол, среагирует 3-х фазный УЗО и отключит питание приборов. Поэтому при использовании данного защитного автомата, можно быть уверенным в своей безопасности.

Подключение УЗО актуально для мощных электроприборов в кухне и в ванной. На их металлическом корпусе собирается конденсат, что в комплексе образует потенциальный проводник электричества.

Подключение УЗО к однофазной сети без заземления

Устройство защитного отключения можно подключить в электрическую сеть, даже если заземление полностью отсутствует. Довольно часто такая ситуация встречается в зданиях старой постройки, где однофазные линии проложены силовыми кабелями, имеющими только одну фазу и ноль. Третий провод под заземление не был предусмотрен изначально.

Для решения вопроса, как подключить УЗО без заземления, схема требует полной замены проводки и устройства заземляющего контура по периметру здания. Однако большинство людей не в состоянии выполнить такие объемы работ, в первую очередь из-за их высокой стоимости. Поэтому установка УЗО выполняется без защитного заземления. В приборе предусмотрены клеммы для подключения только фазного и нулевого проводов, отдельная точка для заземления отсутствует.

Таким образом, схема подключения УЗО без заземления предполагает отключение электроэнергии, поступающей в сеть, когда во входящем и выходящем токе изменяются потенциалы. Вместе с устройством защитного отключения рекомендуется установка автоматического выключателя. Таким образом, гарантируется защита от короткого замыкания в случае повреждения кабеля. Бытовая техника не перегорает во время скачков напряжения в сети. Один аппарат УЗО не в состоянии справиться со всеми задачами, он способен лишь предотвратить утечку переменного тока.

Согласно ПУЭ, схема подключение УЗО без заземления запрещает применение устройств, реагирующих на дифференциальный ток в четырехпроводных трехфазных цепях, когда объединяется заземление и рабочий ноль. При подключении защитного устройства сразу ко всей электрической сети, ее схема значительно упрощается. В качестве исходных данных потребуются параметры имеющегося силового кабеля и суммарная сила тока при одновременном подключении всех бытовых приборов.

Подключение УЗО в частном доме без заземления выполняется в виде последовательной схемы. В случае каких-либо изменений, предусматривающих добавление новых потребителей, последовательность подключения каждого элемента должна сохраняться. Как правило, они просто подключаются на определенном участке цепи. Однофазная электрическая сеть, при отсутствии заземляющего провода, предусматривает размещение УЗО перед счетчиком электроэнергии и до распределительного щита. Далее подключаются автоматы совместно с выравнивателем напряжения. Подобная схема позволяет контролировать состояние проводки во всем доме, а не только ее отдельных линий.

В некоторых случаях установка УЗО на даче без заземления в однофазной сети предусматривает установку отдельных автоматов на линии с оборудованием повышенной мощности. Это дает возможность не отключать напряжение во всем доме при высоком напряжении.

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру. Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

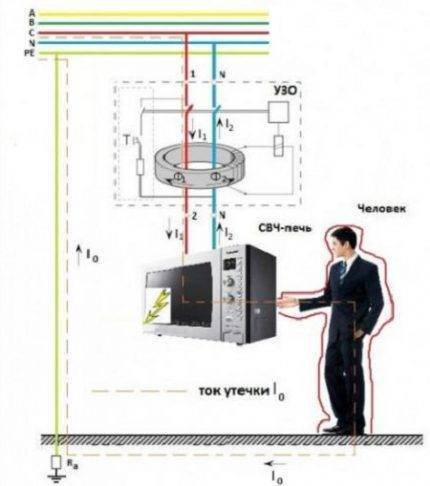

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

  • сколько УЗО следует установить;
  • где они должны находиться в схеме;
  • как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.
