Трассировка внутреннего противопожарного водопровода

Внутренний противопожарный трубопровод для зданий до 5 этажей (включительно), как правило выполняют с нижней разводкой. Для зданий более 6 этажей (включительно) — верхняя разводка.

Если общее количество пожарных кранов в здании более 12, то необходимо организовывать кольцевание внутренней магистральной сети с двумя вводами.

Если внутренний противопожарный водопровод объединен с хозяйственно-питьевым или производственным водопроводом, на вводе устанавливают водомерный узел с обводной линией. На обводной линии устанавливают электрозадвижку (или электромагнитный клапан), который отрывается от сигнала пожар.

Примечание: Вода, которая тратится на пожаротушение, в РФ не оплачивается. Поэтому нет необходимости ее пропускать через водомерный узел.

На кольцевых и закольцованных трубопроводах устанавливают ремонтные запорные устройства  таким образом, чтобы во время ремонта можно было исключить из работы не более пяти пожарных кранов (ПК) в одноэтажных зданиях и не более трех стояков в многоэтажных зданиях.

При нижней разводке,  если на распределительном трубопроводе (стояке или опуске) более 5 пожарных кранов, то, соответственно внизу или вверху должны быть установлены запорные устройства. Если на стояка (опусках) пожарных кранов 7 и более, то необходимо установить промежуточные запорные устройства.

Требования, предъявляемые при приеме в эксплуатацию новых источников противопожарного водоснабжения

К пожарным гидрантам:

Пожарные гидранты устанавливаются на кольцевых водопроводных сетях. Допускается установка ПГ на тупиковых линиях, при условии, что их длина не превышает 200 метров (пп. 8.16 СНиП 2.04.02-84).

Диаметр труб водопровода, на которых устанавливаются ПГ, должен быть не менее 100 мм, а максимальный – 400 мм.

Пожарные гидранты надлежит располагать вдоль автомобильных дорог на расстоянии не более 2,5 м. от края проезжей части, но не ближе 5 метров от стен зданий. Допускается располагать ПГ на проезжей части. Расстояние между ПГ не должно превышать 150 м.

Вокруг люков колодцев ПГ, расположенных на застроенных территориях без дорожных покрытий или в зеленой зоне, должны предусматриваться отмостки шириной 1 м с уклоном от люков. Отмостки должны быть выше прилегающей территории на 0,05 м

К ПГ должен быть свободный подъезд шириной не менее 3,5 м.

Для облегчения поиска ПГ при пожаре «Водоканал» обязан оборудовать ПГ указателями, отвечающими требованиям НПБ 160-97 «Цвета сигнальные. Знаки пожарной безопасности. Виды, размер, общие технические требования» табл. 3 п. 20, на которых указываются расстояния до ПГ. Указатели пожарных гидрантов, как правило, устанавливаются на фасаде ближайшего здания напротив колодца или вблизи от него на видном месте.

Расстояние от верхней части ПГ до верхней кромки люка должно быть не более 400 мм и не менее 150 мм. Техническое состояние ПГ проверяется путем установки колонки с обязательным пуском воды, при этом не должно наблюдаться подтекания воды во фланцевых соединениях гидранта.

После приема в эксплуатацию и испытания на водоотдачу ПГ составляется акт в трех экземплярах, по одному экземпляру для пожарной части, «Водоканала» и организации, проводившей работы. На основании актов пожарные гидранты ставятся на учет, вносятся изменения в план-карты районов, планшеты источников водоснабжения и списки противопожарного водоснабжения.

К пожарным водоемам (резервуарам):

Необходимость устройства и требуемый объем пожарных водоемов (ПВ) для объектов определяются по нормам расхода воды, при расчетном времени пожаротушения в соответствии с указаниями пп. 2.16–2.18 СНиП 2.04.02-84.

Количество ПВ должно быть не менее двух, при этом в каждом водоеме должен храниться половинный объем воды на пожаротушение.

Расстояние от водоемов до зданий III, IV и V степеней огнестойкости и до открытых складов сгораемых материалов должно быть не менее 30 м, до зданий I–II степеней огнестойкости – не менее 10 м; до резервуарных парков с хранением нефтепродуктов не менее 40 м.

При затруднении забора воды из ПВ, надлежит предусматривать приемные колодцы (сухие) объемом 3–5 м3, соединенных с ПВ трубой диаметром не менее 200 мм. Перед приемным колодцем на соединительном трубопроводе следует устанавливать колодец с задвижкой, штурвал которой должен быть выведен под крышку люка.

Из каждого водоема должен быть обеспечен забор воды не менее чем двумя пожарными насосами, желательно с разных сторон.

К пожарным водоемам и приемным колодцам устраиваются подъезды с площадками для разворота пожарных автомобилей, размером не менее 12×12 м.

Для надежного забора воды из естественных водоемов, имеющих крутые откосы берега, а также значительное сезонное колебание горизонтов воды устраиваются подъезды (пирсы), способные выдержать нагрузку пожарных автомобилей. Площадка подъезда (пирса) должна быть расположена не выше 5 м от уровня горизонта низких вод и выше горизонта высоких вод не менее, чем на 0,7 м и оборудовано отводными лотками для всасывающих рукавов.

Глубина воды с учетом промерзания в зимнее время должна быть не менее 1 м, в противном случае в месте забора устраивают котлован (приямок). Ширина настила площадки должна быть не менее

4,5–5 м с уклоном в сторону берега и иметь прочное боковое ограждение высотой 0,7–0,8 м. На расстоянии 1,5 м от продольного края площадки укладывается и укрепляется упорный брус сечением не менее 25×25 см.

Законодательные и нормативные документы

Первый документ для любого противопожарного устройства – Технический Регламент «О требованиях пожарной безопасности». В нем даны все основные термины и определения, расписаны функции того или иного инструмента в данной области. Он содержит ссылки на другие документы, связанные с пожарной безопасностью.

https://youtube.com/watch?v=Ruh0o7ND_XE

Построение, расчет и назначение внутреннего водопровода описаны в своде правил «Внутренний водопровод и канализация зданий». СНиП «Пожарная безопасность зданий и сооружений» обозначает общие принципы устройства подобных систем.

Расчет напора

Для правильного расчёта напора имеет значение высота компактной части струи. Этот показатель зависит от:

• производительности струи;
• напора у пожарного крана;
• диаметра пожарного крана.

После определения высоты компактной части струи приступают к гидравлическому расчету водоснабжения. В простых водопроводах стандартный напор и необходимый объем поступающей воды для общего потребления не могут быть меньше, чем это необходимо для пожаротушения. При возникновении разницы не в пользу нормированных значений, делают расчет с применением коэффициентов, касающихся суммарного расхода.

Недостаток напора, создаваемого наружной водопроводной системой, компенсируется работой дополнительного оборудования. При наличии двух источников водоснабжения, напор рассчитывается для каждого из них.

В спринклерных системах автоматического типа резервный запас воды разрешено не делать. Однако в полуавтоматических системах и ручного управления запас необходимо предусмотреть, чтобы начало работы не затягивалось. Это гарантирует своевременное тушение пожаров, которое должно осуществляться в любое время суток.

ТРЕБОВАНИЯ ПРАВИЛ ПОЖАРНОЙ БЕЗОПАСНОСТИ ПО ВОПРОСАМ ПРОТИВОПОЖАРНОГО ВОДОСНАБЖЕНИЯ.

Согласно п. 92 ППБ 01-03, в помещении насосной станции должны быть вы- вешены общая схема противопожарного водоснабжения и схема обвязки насосов. На каждой задвижке и пожарном насосе-повысителе должно быть указано их назначение. Порядок включения насосов-повысителей должен определяться инструкцией.

 Согласно п.1.2 и табл.3 НПБ 160-97 у кнопок дистанционного пуска должны быть установлены знаки пожарной безопасности.

З А Д А Н И Е

 на строительные работ

Для систем внутреннего противопожарного водопровода выполнить:

1. Глубину заложения труб наружных участков водопроводной сети (ввод в здание) от поверхности земли до оси трубы не менее 1,90 м.

2. Выполнить отверстия в стенах и перекрытиях здания для прокладки труб внутреннего противопожарного водопровода.

В помещении пожарной насосной станции выполнить:

1. Фундаменты под насосные агрегаты СR 15 – 3, масса агрегата – 52 кг.

2. Выполнить отверстия в стенах насосной станции для прокладки труб внутреннего противопожарного водопровода.

3. Для удаления возможно пролитой воды выполнить дренажный приямок размером 600х600х600 мм.

З А Д А Н И Е

на проектирование электроснабжения пожарных насосов

По степени надежности электроснабжения установки пожаротушения являются потребителями I категории.

Необходимо подать два независимых ввода электроэнергии на шкаф управления пожарными насосами – рабочий ввод №1, резервный ввод №2, напряжением 380/220 В, частотой 50 Гц, мощностью 3 кВт каждый.

Рабочий ввод №3 и резервный ввод №4 напряжением 220 В, частотой 50 Гц, мощностью 0,5 кВт на шкаф управления электрозадвижкой ШЗ-1.

Рабочий ввод № 5 и резервный ввод № 6 напряжением 220 В, частотой 50 Гц на пульт управления.

Технические требования

Резервный и  рабочий вводы проложить по отдельным,  изолированным одна от другой трассам, согласно СН 174-75 п.11-17.

В помещении насосной станции предусмотреть: рабочее, аварийное  и  ремонтное освещение (освещенность от рабочего освещения 75 лк,  напряжение 220 В; освещенность от аварийного освещения не менее 10 лк;  напряжение ремонтного освещения 12 В), а также телефонную связь с пожарным постом.

Над входом в насосную станцию  должно  быть  световое  табло “Станция пожаротушения”.

З А Д А Н И Е

 на защитное заземление

Заземлению (занулению) подлежат   все   металлические   части электрооборудования, нормально не находящиеся под напряжением, но которые могут оказаться под ним вследствие нарушения изоляции. Заземлению (занулению) подлежат: электродвигатели, клеммные  коробки,  шкафы коммутации, пульт управления и пульт диспетчерского персонала.

Сопротивление защитного заземления (зануления) должно быть не более  4,0  Ом.

Заземление (зануление) необходимо выполнить в соответствии  с “Правилами устройства   электроустановок” (ПУЭ);  СНиП 3.05.06-85 “Электротехнические  устройства”;   требованиями   ГОСТ 12.1.030-87  и  технической  документацией заводов-изготовителей комплектующих изделий.

Чертежи выложим для скачивания по запросу.

• Назад

• Вперёд

Назначение системы

Пожарный водопровод обеспечивает доступ к источнику воды и оперативную доставку к месту возгорания с помощью пожарных стволов или машин, если это наружный, и с помощью пожарных шлангов, дренчеров или спринклеров, если это внутренний. Противопожарный водопровод — это система труб проходящих по всему сооружению и соединяющихся с пожарными кранами или дренчерами. Краны устанавливаются в коридорах, дренчеры и спринклеры монтируются под потолком. Применяемые трубы должны быть негорючими и выдерживать давление более 9 атмосфер.

Разрешили применять противопожарный водопровод из полипропиленовых труб, если их характеристики соответствуют требованиям СНиП. Для обеспечения необходимого давления он может комплектоваться насосами необходимой производительности. В этом случае, они и вся запорная арматура должны находиться в отдельном помещении или пристройке.



Полипропиленовые трубы для пожарного водопровода

Для работы противопожарного водопровода без участия людей предусматривается пожарная сигнализация с исполнительными механизмами, которые в случае возгорания по сигналу пожарных датчиков открывают вентили, и вода под напором через оросительные головки попадает в зону возгорания.

Правила и нормы

Устанавливает огнестойкость материалов, которые возможно использовать в той или иной части здания.

В соответствии с ними ясно, что внутренний пожарный водопровод состоит из:

• водонапорного бака;
• гидропневматического бака;
• насосной станции;
• стояка;
• опуска;
• пожарного крана (ПК);
• пожарного шкафа.

Водонапорный бак представляет собой резервуар с объемом воды достаточным для обеспечения работы пожарных кранов в здании с расчетным расходом и высотой струи до начала работы насосной установки.

Гидропневмобак – это герметичный сосуд под избыточным давлением. Объем воды и давление воздуха должно быть таким, чтобы он мог обеспечить расчетную высоту струи и расход воды до начала работы насосной станции. Воды в баке обычно 30-70% от объема.

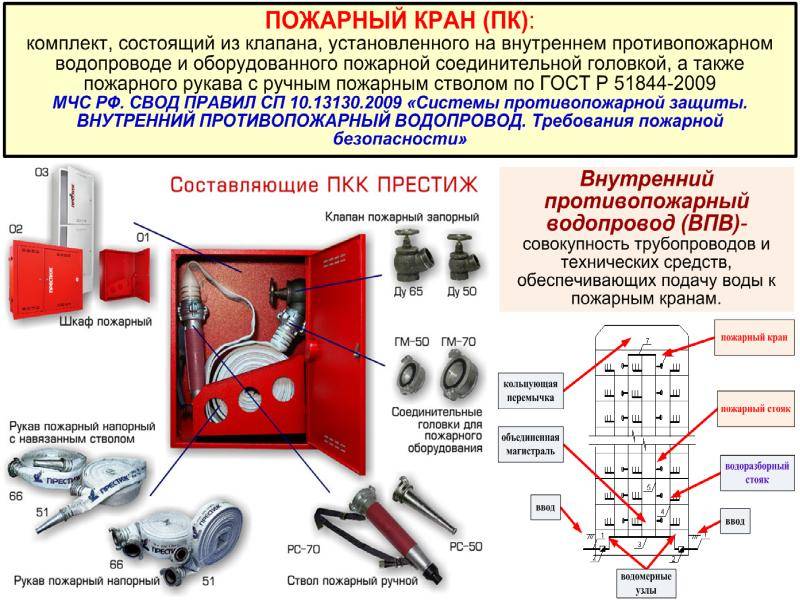

Пожарный кран (ПК) состоит из клапана, пожарной головки и рукава с пожарным стволом.

Согласно СП 10.13130.2009, к примеру, в жилых зданиях этажностью 12-16 количество пожарных стволов равно одному, при длине коридора свыше 10 м – двум, при минимальном расходе 2,5 л/с на 1 струю. Также определены требования к другим зданиям.

Расход воды

Противопожарный водопровод наружный используется в поселках с населением до 5 тысяч человек. Расход воды предусматривается 10 л/с для зданий до 1000 м3. При расчете сетей внутри микрорайона или группы зданий необходимо ориентироваться на здание, требующее наибольшего расхода от 10 до 35 л/с, зависит от кубатуры и этажности. Для промышленных и сельхозпредприятий расход идет от 10 до 40 л/с, зависит от огнестойкости. Объем воды должен обеспечивать тушение пожара в течение 2-3 часов в зависимости от категории помещений. При одноэтажной застройке свободный напор должен быть не менее 10 м, для многоэтажных зданий плюс 4 м на каждый этаж. Максимальный напор предусматривается 60 м.

При наличии внутреннего водопровода в общественных сооружениях высотой более 50 м и объемом до 50 тысяч кубометров предусматривается расход воды по 5 л/с на 4 струи, при больших параметрах по 5 л/с на 8 струй. В зданиях до 5000 м3 2,5 л/с.

Испытания водопровода

Эффективность противопожарной системы напрямую зависит от состояния противопожарного водопровода. Ежегодно, обычно весной и осенью, при температуре выше +5 градусов Цельсия проводится проверка всех систем. Ее осуществляют специальные организации, имеющие сертификаты. Основной проверяемый параметр – давление на главном пожарном кране. Результаты всех испытаний протоколируются, составляется акт по результатам проверки.

Нормативным документом, регламентирующим проведение проверки, является методика испытаний, утвержденная МЧС России. Эффективность противопожарных водопроводов обеспечивается, кроме исправного состояния системы, еще и постоянным мониторингом квалификации обслуживающего персонала, которые должны периодически проходить специальные тренинги.

Заключение

Предупредить пожары возможно при соблюдении технических и организационных мероприятий. Государственные противопожарные службы регулярными проверками поддерживают на высоком уровне состояние технических средств и обслуживающего персонала. Но для минимизации ущерба от пожаров требуются дополнительные средства защиты. Для предупреждения возгораний от электропроводки можно использовать устройства защитного отключения. В некоторых случаях использование воды недопустимо, поэтому для защиты своего имущества необходимо предусмотреть и иные средства огнетушения.

Наличие внутреннего водопровода

При проектировании водопровода внутренней системы пожаротушения ориентируются на строительные нормы для конструкций подобного типа. Они делятся на три вида: простые, автоматические, полуавтоматические. Одним из главных параметров внутреннего противопожарного водопровода является струя.

Простыми считаются те, которые оборудуют ручными кранами. Как правило, такие водопроводы включены в общую систему водоснабжения. То есть, трубопровод, обеспечивающий объект водой для хозяйственных нужд, соединен с . Тушение возгораний происходит за счет пожарных кранов, которые расположены на стояках.

Краны должны возвышаться над полом на уровне 135 см. Их закрывают в специальных шкафчиках, дверцы которых пломбируют. Как показывает практика, краны устанавливают возле выходов, на лестничных клетках, в холлах.

Трубы в зданиях с 6-ю этажами и более закольцовывают в самых верхних частях. Так вода циркулирует в них и может подаваться к определенному пожарному крану как сверху, так и снизу. Тупиковая система труб разрешена, если общее количество кранов менее 12 штук по всему зданию. При этом допускается наличие всего одного ввода.

Оборудование для перекачки представляет собой насосные станции, их размещают в подвальных помещениях и на первых этажах. В жилых зданиях под насосные станции используют подвалы, находящиеся под квартирами.

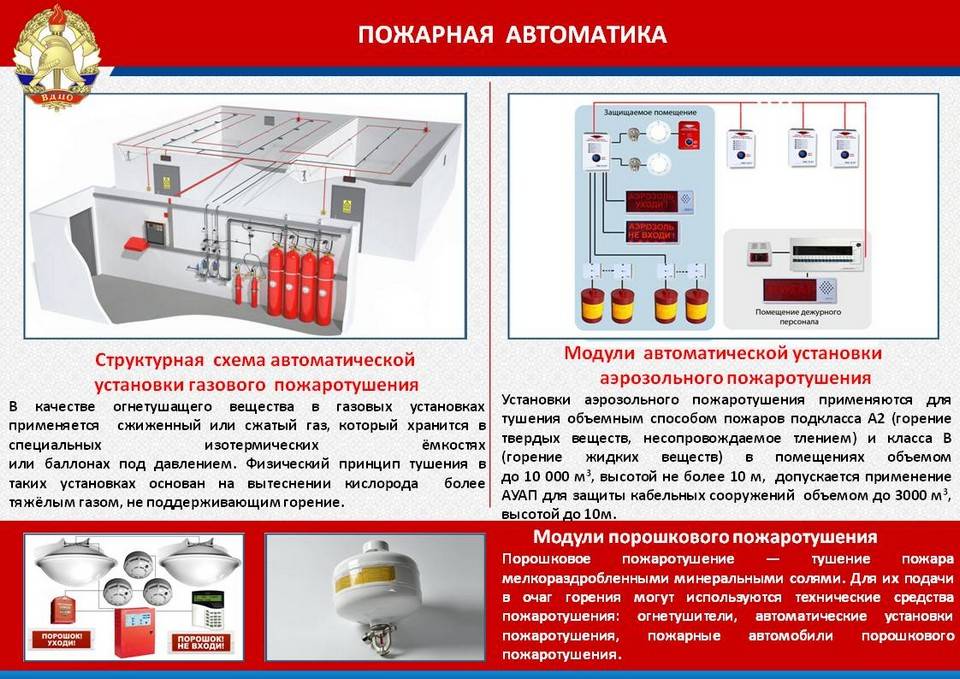

Спринклерные системы необходимы для малодоступных мест. Они обеспечивают быстрое тушение возгораний. Запускаются в автоматическом режиме после сигнала о пожарной тревоге. Спринклерные системы забирают воду из двух автономных источников. Состоят из трубопровода и спринклеров или распылителей. Сеть водоснабжения спринклерных систем делится на секции. Запорной арматуры на трубопроводах для питания и распределения нет.

Дренчерные системы применяются для быстрого реагирования и тушения возгораний. Востребованы по большей части на производственных объектах, где присутствуют предметы, материалы и жидкости, которые легко воспламеняются. Схема трубопроводов и установок идентична спринклерным системам, отличия состоит только в распределяющих огнетушащее вещество устройствах — дренчерах.

Состав

• Узел запорной, контрольно-измерительной арматуры на вводе в здание.
• Насосная станция, необходимая для повышения напора при недостаточном давлении воды, забираемой из наружных сетей. Ее размещают в как в отдельном помещении, так и в бойлерной, котельной, тепловом, водораспределительном пункте.
• Водонапорный или гидропневматический бак, содержащий запас воды, необходимый для начала тушения до запуска насосов. При гарантии автоматического пуска пожарного насоса допустимо его не проектировать.
• Распределительные вертикальные стояки, горизонтальные участки трубопроводов, проектирование, прокладка которых ведется с учетом оптимальных мест расстановки ПК на этажах зданий. Если здание выше 6 этажей, то необходимо кольцевание пожарных стояков общей системы питьевого, противопожарного водопровода.

Трубопроводы ВПВ по требованию норм монтируют только из металлических изделий, в отличие от труб для систем пожаротушения, использующих воду, для которых допустимо применять пластиковые изделия, например, из огнестойкого полипропилена, армированного стекловолокном или огнезащитным базальтовым материалом.

Внутренние пожарные краны, устанавливаемые в доступных местах, согласно расчету, чтобы была возможность орошения любой точки защищаемых помещений здания одной или большим количеством струй в зависимости от требований СП 10.13130.2020 – свода правил пожарной безопасности к внутреннему пожарному водопроводу.

Оптимальная высота монтажа ПК – 1,35 м от пола. Допустим монтаж спаренных кранов – рядом, один над другим. Расстановка пожарных кранов всегда должна быть отображена на плане эвакуации при пожаре.

• Ручные пожарные стволы и рукава с соединительными головками, размещаемые в пожарных шкафах возле запорных клапанов ПК в пожарных шкафах.
• Кнопки для запуска вручную пожарных насосов, установленные возле всех ПК здания, а также блокировка электропривода задвижки ВПВ с установками пожарной сигнализации с датчиками дыма, тепловыми извещателями в их шлейфах, что значительно повышает надежность пуска.

ВПВ здания должен всегда находиться в полностью укомплектованном, работоспособном состоянии, чтобы обеспечить ликвидацию или локализацию пожара, дать возможность людям, находящимся в здании покинуть его, воспользовавшись эвакуационными путями, выходами. Во время ремонта этого водопровода следует принять дополнительные меры ПБ, организовать усиление противопожарного режима.

Полипропиленовые трубы при организации ВПВ

В основном трубная разводка ВПВ производится из стальных труб. Но на некоторых участках, где сложно провести монтажные работы, используют полипропиленовые трубы, только с одной оговоркой – они должны иметь сертификат пожарной безопасности.

У полипропиленовых труб есть свои серьезные преимущества:

• они устойчивы к образованию конденсата;
• у них высокая износостойкость;
• полное отсутствие ржавчины, которая сокращает внутренний диаметр стальных труб;
• простота монтажа;
• низкий удельный вес, который уменьшает нагрузки на всю трубную конструкцию;
• полипропилен не горит;
• отсутствие протечек в местах стыков за счет отсутствие мест сварки;
• монтаж, ремонт и замену можно проводить в любых помещениях, потому что это не связано с огневыми работами, то есть появилась возможность не останавливать технологический процесс.

Монтаж внутреннего водоснабжения

водопроводная сеть квартиры

Регламентированный порядок монтажа систем внутреннего водоснабжения:

1. До штукатурки проводится разметка и монтаж крепежей для магистралей.
2. Установка устройств учета ресурса.
3. Монтаж магистралей с выходами для сантехнического оборудования.
4. Проверка трубопроводов на прочность и герметичность (пневматическое или гидравлическое).
5. Монтаж водоразборной арматуры в систему внутреннего водоснабжения.
6. Монтаж пожарных гидрантов.
7. Очистка и дезинфекция труб (при необходимости).
8. Проверка работы и запуск сети внутреннего водоснабжения.

Монтаж труб

Внутреннее противопожарное водоснабжение оборудуют из металлических неоцинкованных, производственное — из пластиковых, стальных, керамических труб.

Если в здании оборудуется несколько вводов, они подключаются к разным точкам наружного водопровода. Если используется общий насос, вводы объединяются. Необходимо монтировать обратные клапаны на вводах, когда используются водонапорные емкости либо цепь вводов объединяется единым трубопроводом внутри строения.

В точке подключения ввода внутренней сети водоснабжения к внешнему водопроводу устанавливают колодец, где размещается запорная арматура. Повороты магистрали укрепляются упорами.

Монтаж противопожарных сетей

Вертикальные магистрали внутреннего противопожарного водоснабжения в домах высотностью более 17 этажей делают сдвоенными, снизу и сверху соединенными перемычками. Внутренние сети водоснабжения оборудуются 2-мя выходами на улицу, к ним подключаются пожарные шланги.

Краны, заглушки и другая арматура внутренних системы водоснабжения устанавливается в сухих, отапливаемых местах.

Видео о том, как проверяют противопожарный водопровод:

https://youtube.com/watch?v=6Uns0KvN_ZY

Виды пожарного водопровода

Главным средством тушения пожаров остается вода, а устройством, обеспечивающим доступ к ней, является пожарный водопровод.

По видам и области применения противопожарный водопровод делится на несколько категорий. По происхождению используемой воды он бывает с естественными и искусственными источниками.

К естественным относятся реки, водохранилища, пруды, озера и моря. Точка отбора должна иметь необходимую глубину и чистоту дна для того, чтобы забор воды можно было делать в любое время года.

Искусственные представляют собой резервуары, имеющие достаточную кубатуру, специальную систему труб и запорную арматуру. Искусственным источником является водонапорная башня. Она имеет высоту от 10 до 45 м, а объем хранимой воды доходит до десятков тысяч кубических метров. Пожарные резервуары, как разновидность водонапорных башен, должны предусматривать напор и количество воды, достаточное для пожаротушения в течение двух с половиной часов.

По доступу к источнику противопожарный водопровод бывает двух видов: внутренний, наружный. Для небольших объектов достаточно одного. Здания большой этажности, объема требуют наличия двух видов. Водопровод бывает кольцевой и тупиковый. Первый вариант надежней. Установленные по кольцу вентили позволяют отключать аварийные участки. Тупиковый более 200 м длиной имеет дополнительную емкость.

Внутренний водопровод может выполняться с дренчерами, спринклерами или с пожарными кранами.

Установленный внутренний водопровод

Наружный прокладывается ниже глубины промерзания грунта. Располагается в 2,5 м от обочины, доступ к гидрантам свободный.

По напору он бывает низкого и высокого давления. Первый при использовании брандспойта обеспечивает свободный напор 10 метров на уровне земли. Второй – высоту струи 10 м при полном расходе в высшей точке самого высокого здания.

Наружный противопожарный водопровод

Производительность системы низкого давления должна превышать 150 литров в минуту. Водопровод высокого давления в течение пяти минут с момента получения тревожного сигнала обязан выйти на требуемые режимы. Это достигается за счет насосов, создающих нужное давление в трубах.

Вид противопожарного водопровода, его расход воды зависит от способа обслуживания, по этому параметру он делится на поселковый и городской.

Применение полипропиленовых труб в противопожарных системах

При труднодоступном монтаже во время ремонта системы пожаротушения используют альтернативный вариант – полимерные трубы из ПП. Есть отечественные трубы и импортного производства, но в итоге их монтаж экономичнее, чем металл и сварка. Сертифицированная продукция – гарантия качества, а маркировка или инструкция к применению, выданная при покупке, подтверждают их возможность использования в ВПВ. Изделия успешно прошли многоуровневые испытания и подтвердили соответствия всем нормам.

Полипропиленовые трубы, применяемые в системах для тушения пожара, имеют неоспоримые преимущества:

устойчивость к конденсату;
износостойкость;
не забиваются ржавчиной;
имеют более простой монтаж с помощью диффузионной сварки и фитингов;
меньше удельный вес и пониженная нагрузка на конструкцию (важно при монтаже на верхних этажах и в пристройках);
не воспламеняются;
имеют повышенную пропускную способность, благодаря чистой гладкой поверхности внутри и отсутствия грубых швов.

Специальные трубы из полипропилена имеют массу преимуществ перед стальными при использовании в противопожарных системахВнимание! На тех объектах, где недопустимо проводить ремонт, монтаж и демонтаж с использованием сварки, рекомендуются специализированные системы FIREPROFF, соединяемые муфтами и фитингами. Такой трубопровод для пожаротушения можно совмещать с общим водопроводом, где подключается питьевая вода.. Специализированные полимерные трубы защищены от воспламенения огнеупорным слоем

Монтаж фитингами гарантирует прочную состыковку с металлической частью системы и между собой. Благодаря отсутствию в системе сварных стыков, исключены протечки. Отсутствие потребности в сварочном аппарате дает возможность проводить стыковку труб на промышленных объектах в рабочее время – без остановки производства

Специализированные полимерные трубы защищены от воспламенения огнеупорным слоем. Монтаж фитингами гарантирует прочную состыковку с металлической частью системы и между собой. Благодаря отсутствию в системе сварных стыков, исключены протечки. Отсутствие потребности в сварочном аппарате дает возможность проводить стыковку труб на промышленных объектах в рабочее время – без остановки производства.

Совместимость с хозяйственным трубопроводом для подачи питьевой воды и системы пожаротушения из ППУ труб подтверждается устойчивостью к ряду процессов. В них не образуется:

• накипь (осадок кальция);
• ржавчина;
• химический и биологический осадок (заиливание).

Комплектующие и трубы полимерных систем типа FIREPROFF предлагаются в разных вариантах по цвету, поэтому на открытых участках подбираются под общую отделку. Небольшой вес облегчает их транспортировку. Способ состыковки легко освоить и применять на разных объектах, при этом не нужна сертификация и допуск, как при организации сварочных работ традиционным способом.

Устройство

Устроен следующим образом:

• Вода забирается из источников внешнего противопожарного водоснабжения, хозяйственно-питьевых, производственных водопроводов, которыми могут служить как централизованные, локальные инженерные сети, так и пожарные водоемы, резервуары в населенных пунктах, на территориях промышленных, складских объектов.
• После подъема давления специальными насосами вода через систему трубопроводов подается ко всем пожарным кранам, установленным на этажах строительного объекта.
• Теперь достаточно проложить от любого из ближайших ПК к месту возникновения очага возгорания линию, состоящую из напорного рукава с ручным стволом, и подать струю воды для тушения огня.

Состоит из следующих элементов:

Узла ввода с задвижками, снабженными устройствами электрического привода, автоматическими приборами учета, контроля, управления, который в условиях совмещения ВПВ с системами хозяйственно-питьевого, производственного водоснабжения обычно состоит из двух линий трубопроводов – основной и обводной.

По основной, через прибор учета, вода при нормальных условиях постоянно поступает в систему водоснабжения строительного объекта, а по обводной линии ввода только в случае возникновения пожара, при поступлении управляющего сигнала от приемно-контрольной аппаратуры сигнализации на открытие электродвижки – в трубопроводную сеть водопровода. Связано это с тем, что вода, используемая для целей пожаротушения, учету и оплате не подлежит.

• Насосной станции, обычно состоящей из двух насосных агрегатов – рабочего и резервного, что значительно повышает надежность использования противопожарного оборудования в случае каких-либо технических неисправностей. Этим же целям служит обязательное по нормам электроснабжение насосных станций ВПВ от двух независимых источников.
• Водонапорного, гидропневматического бака – при необходимости, если не гарантируется автоматический пуск насосной станции из-за нехватки давления воды в системе водоснабжения объекта защиты.
• Вертикальных магистральных стояков, горизонтальных подающих трубопроводов к каждому ПК. Трубы для создания внутреннего противопожарного водопровода, в отличие от труб для систем пожаротушения, могут по нормативным требованиям быть только из металлических сплавов.
• Внутренних ПК, размещаемых таким образом, чтобы было обеспечено орошение каждой точки защищаемых помещений строительного объекта максимальным количеством струй.
• Ручных извещателей, установленных у каждого ПК, что выполняют роль дублирующих кнопок дистанционного пуска насосов, повышающих давление, на случай несрабатывания установок пожарной сигнализации на защищаемом объекте.

Ручной пожарный извещатель у пожарного крана

1.Расчетная формула расхода воды на систему внутреннего пожаротушения

Q_р=Q_пк+Q_хоз -для совмещенного противопожарного и хоз.-питьевого водопровода

Q_р=Q_пк+Q_произ — для совмещенного противопожарного и производственного водопровода

Q_р=Q_пк+Q_хоз +Q_произ -для совмещенного противопожарного, производственного и хоз.-питьевого водопровода

Q_р=Q_пк+Q_АУП -для противопожарного водопровода с пожарными кранами и оросителями для АПТ

1.2.Расход воды для отдельного внутреннего противопожарного водопровода определяется:

Q_р=Q_пк —специальный ВПВ

где: Q_р— расчетный расход воды; Q_пк-расход воды, приходящийся на пожарные краны; Q_хоз — расход воды, потребляемый хозяйственно-питьевым водопроводом; Q_произ— расход воды на производственные нужды; Q_АУП — расход воды на систему автоматического пожаротушения.

Сформировать комплект рабочей документации

Когда будет готова спецификация, можно оформлять комплект рабочей документации технологической части установки пожаротушения, который будет включать в себя, как минимум:

1. Лист общих данных с ведомостью рабочих чертежей марки АПТ (АУПТ), ведомостью ссылочных и прилагаемых документов, общими указаниями и таблицей основных характеристик установки пожаротушения;
2. Принципиальную гидравлическую схему;
3. Планы с размещением оросителей и трубопроводов АПТ;
4. Аксонометрические схемы трубопроводов установки пожаротушения;
5. План насосной станции с размещением оборудования и трубопроводов;
6. Аксонометрическую схему насосной станции;
7. Монтажную схему крепления трубопровода к несущим конструкциям здания;
8. Дополнительные подробные чертежи отдельных узлов при необходимости;
9. Спецификацию оборудования и материалов;
10. Комплект заданий для смежных разделов: на электроснабжение; на водоснабжение; на автоматизацию и диспетчеризацию; на строительные работы (отверстия и фундаменты).

В качестве прилагаемых документов также рекомендуется использовать техническое описание или опросный лист на насосы пожаротушения.

Дополнительные материалы

• Сравнение СП 5.13130.2009 и СП 485.1311500.2020: область применения, термины, сокращения и общие положения
• Сравнение СП 5.13130.2009 и СП 485.1311500.2020: установки пожаротушения водой, пеной низкой и средней кратности
• Сравнение СП 5.13130.2009 и СП 485.1311500.2020: установки пожаротушения пеной высокой кратности и роботизированные установки пожаротушения

Насосные станции и резервуары в системах внутреннего противопожарного водопровода

Если давления в наружной сети не достаточное для ВПВ ( т.е. гарантируемое давление на вводе в систему ВПВ меньше требуемого давление в системе ВПВ), то необходимо устанавливать повысительную насосную станцию пожаротушения.

Примечание: Если противопожарный водопровод в здании объединен с техническим или хозяйственно-питьевым водопроводом, то необходимо запроектировать две группы насосов:

• хозяйственно-питьевые (технологические) насосы для обеспечения требуемого расхода воды  и давления на хоз.-питьевые (технологические) нужды. Эти насосы, как правило выполняют с частотным преобразователем.
• Противопожарные насосы для обеспечения хозяйственно-питьевых (технологических) и противопожарных нужд проектируемого объекта (расход и напор при пожаре). Эти насосы обязательно должны иметь соответствующий сертификат. И в них не бывает частотного преобразователя. Запускаются противопожарные насосы от сигнала «Пожар». После их запуска, автоматически отключается насосная установка хозяйственно-питьевого (технологического) назначения.

Если давление в наружной сети менее 0,05МПа или воды из наружного водопровода не достаточно для обеспечения нужд внутреннего пожаротушения, то необходимо проектировать противопожарные резервуары, в которых будет храниться необходимый противопожарный запас воды.
