Винтовые клеммы
Разъем электрический может быть винтового типа. Такие контакторы используют достаточно давно. У этого вида клемм есть определенные недостатки и достоинства. Это компактные, легкие в монтаже устройства. Они позволяют соединить провода различного диаметра. Причем их можно применять как для одножильных, так и многожильных проводников. Во втором варианте конец кабеля зачищают и обжимают наконечниками из латуни.
Недостатком представленного типа соединения является неприспособленность клемм стыковать более трех проводников одновременно. Это несколько усложняет работу, заставляя делать большее количество соединений. Также со временем подобный разъем теряет свои изначальные характеристики. Провода перестают плотно прилегать друг к другу. Поэтому при использовании винтового соединения периодически приходится подтягивать место стыковки проводов.
Для проводов большого диаметра применяются соединения, известные в народе под названием «орех». Такие контакторы чаще всего применяют при подведении проводов от несущей линии к дому.
Правила обустройства проводки
Чтобы понимать, какие соединения проводов целесообразно сделать в том или ином случае, необходимо рассмотреть правила по обустройству электроустановок. В них четко указано, какие методы приемлемы при обустройстве современных систем коммуникации. Рассматривая правила соединения проводов, можно сделать выводы о неприемлемости применения скруток. В нормативной документации четко указано, что все жилы должны соединяться методом сварки, опрессовки, сжимов или пайки.
Проводка должна создаваться из кабеля с медной жилой. Для того, чтобы подобная сеть имела высокие показатели надежности, соединения должны быть максимально прочными. Сечение жил выбирают в соответствии с суммарной предполагаемой нагрузкой. Чем больше оборудования подключено к сети, тем толще проводник требуется подсоединить к системе.
Кратко о возможных вариантах коммутации
Электромонтажники пользуются различными приемами соединения проводников – от простейшей изолированной скрутки до обжима специальными гильзами.
Некоторые процедуры требуют дополнительных расходных материалов и специальных инструментов, другие выполняются вручную.
Вопрос о выборе наиболее надежных способов соединения стал актуальным, когда увеличилась нагрузка на домашнюю сеть – появилось множество мощных приборов, соответственно, ужесточились требования к применению проводников и электроустановок.
Точки соединения проводов – наиболее уязвимые места в цепи. Если контакты подключены неправильно, со временем происходит перегрев и искрение, провода могут оплавиться, вспыхнуть и причинить вред человеку и имуществу
Факторы, влияющие на выбор способа:
- суммарное сечение проводников;
- тип и способ изоляции кабелей;
- материал, из которого изготовлены провода;
- назначение коммутационного узла;
- внешние условия подключения;
- степень подвижности соединения и пр.
Монтажник на месте определяет, как он произведет коммутацию, с учетом перечисленных факторов. Многое зависит от его навыков пользоваться специальным инструментом (паяльником, сварочным аппаратом, обжимными клещами) и материалами, которые есть под рукой.
Однако профессионалы всегда имеют при себе монтажный комплект и используют способы, рекомендуемые нормами ГОСТ и ПУЭ.
Сегодня можно столкнуться с самыми разными вариантами соединения проводов:
Согласно ПУЭ 2.1.21, простая скрутка в принципе не должна использоваться для коммутации. Разрешены только сварка, пайка, опрессовка и различные виды зажимных устройств.
Для выполнения пайки или сварки не всегда под рукой есть специальное оборудование, особенно, если работы выполняет любитель. Поэтому целесообразно рассмотреть способы, которые являются одновременно надежными и доступными.
Лучшие способы соединения проводов для разных случаев
Так как соединяться могут разные провода, эксплуатироваться они могут в разных условиях, то оптимальный способ надо выбирать учитывая все эти нюансы. Приведем наиболее часто встречающиеся ситуации:
- Соединение медных и алюминиевых проводов. Все способы соединения проводов, в которых используется скрутка исключены. Подходят только клеммные колодки, Wago, болтовое соединение.
Многожильные и одножильные провода. Удобнее всего использовать клеммные колодки, ВАГО, опрессовка. Подходит болтовое соединение.
- На улице. Лучший вариант соединения проводов на улице — сварка с последующей изоляцией светостабилизированными термоусадочными трубками.
- Проводники разных диаметров. Удобнее всего использовать клеммные колодки, пружинные зажимы, гильзы. Все варианты со скручиванием проводов в данном случае сложно выполнять, потому их используют редко.
Это наиболее распространенные варианты нестандартных соединений.
Современные разъемы
Многие электрики для обеспечения прочного контакта жил применяют соединитель «папа-мама» для проводов. Этот тип разъемов известен уже давно. Подобная разновидность разъемов разделяется на вид «папа» со штекером или вилкой, а также «мама» с розеткой или гнездом. Внутри одной серии такие разъемы совместимы между собой.
Это один из самых надежных, современных типов контакторов. Соединить неправильно провода при таком подключении не получится. Штырьки «папы» будут полностью совпадать с внутренней конфигурацией гнезд «мамы». В некоторых случаях для точности монтажа применяется окраска мест подключения. Это позволяет понять, для какого потребителя предназначен разъем, не перепутать их.
В продаже представлены разъемы «мама-мама» и «папа-папа». Это удлинители. В зависимости от принадлежности к каждой категории применяются контакторы с розеткой или штекером.
Процесс соединения проводов
Для того, чтобы в домашних условиях самостоятельно соединить провода, необходимо приобрести следующее оборудование:
- клеммы.
- провод, или как его называют специалисты, витая пара, который имеет 8 жил и различается по цветам: изумрудный, бурый, лазурный, морковный;
- острый нож для того, чтобы зачистить провод;
- инструмент для обжима кабеля;
- фигурную отвертку;
- дрель;
- короб для установки;
Для того, чтобы правильно подключить розетку, необходимо поэтапно выполнить определенные действия:
- Обрезаем концы провода с помощью острого ножа.
- Зачищаем провод при помощи лезвия.
- Складываем все проводки параллельно друг другу.
- Закрепить провода наконечником таким образом, чтобы проволоки выступали примерно на 1 сантиметр.
- Вставить наконечник в клемму и зафиксировать с помощью винта.
- Провести провод вдоль пола (если же существует необходимость можно скрыть его в коробе или готовых стробах);
- Если кабель скрыт, следует установить короб для монтажа (с помощью дрели сделайте небольшое отверстие в стене, в которую следует установить короб, используя саморезы и дюбеля);
- При открытом способе проводки, монтируют кабель к стене при помощи скоб, либо с помощью пластикового короба.
- После вышеперечисленных действий, подключаем электричество и проверяем правильность соединения всех элементов.
Если работа завершена, но подключение к электрической сети не произошло, следует проверить качество выполненной работы. Во избежание такой проблемы, следует работать со специальным тестером для кабеля.
После положительного результата проверки подключения к электричеству, можно приступить в фиксации розетки. Обязательно следует аккуратно поместить кабель в коробке, после чего прикрепить розетку шурупами. В конце работы можно украсить розетку декоративной накладкой.
Винтовые клеммы
Разъем электрический может быть винтового типа. Такие контакторы используют достаточно давно. У этого вида клемм есть определенные недостатки и достоинства. Это компактные, легкие в монтаже устройства. Они позволяют соединить провода различного диаметра. Причем их можно применять как для одножильных, так и многожильных проводников. Во втором варианте конец кабеля зачищают и обжимают наконечниками из латуни.
Недостатком представленного типа соединения является неприспособленность клемм стыковать более трех проводников одновременно. Это несколько усложняет работу, заставляя делать большее количество соединений. Также со временем подобный разъем теряет свои изначальные характеристики. Провода перестают плотно прилегать друг к другу. Поэтому при использовании винтового соединения периодически приходится подтягивать место стыковки проводов.
Для проводов большого диаметра применяются соединения, известные в народе под названием «орех». Такие контакторы чаще всего применяют при подведении проводов от несущей линии к дому.
Пружинные разновидности

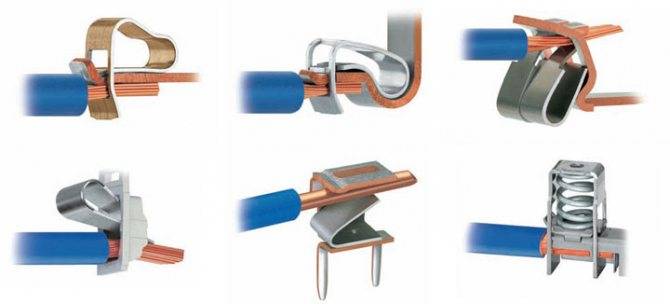

Соединение проводов с помощью зажимов пружинного типа применяются как для простых, так и сложных схем. Для нескольких пар проводов изготавливают специальную блочную модификацию.
Фиксация происходит вследствие распрямления пружинного механизма. Это крепление считается одним из самых надежных. В состав такого механизма входит специальная смазка. Она отличается от предыдущих материалов, которые используются в крепеже. Это не гель, а смазочный материал определенной консистенции.
При изготовлении клемм пружинного типа производители указывают область применения подобной продукции. Выпускаются зажимы для многожильного и одножильного провода. Это необходимо учитывать при выборе. Чаще всего представленная разновидность крепления применяется для разветвления нуля и фазы.
Способы соединения проводов между собой.
В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи. Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.
Рассмотрим три наиболее простых и одновременно надежных вида соединений.
Начнем с соединения типа СИЗ. Расшифровывается он как:
Соединительный
Изолирующий
Зажим
По виду напоминает простой колпачок. Бывает разных цветов.
В этот колпачок вставляются жилы и скручиваются между собой.
Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”
В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.
Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.
Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.
Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.
Ими можно стыковать между собой как моножилы, так и многопроволочные провода.
Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.
Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).
Попадаются отдельные компактные экземпляры и на 32А-41А.

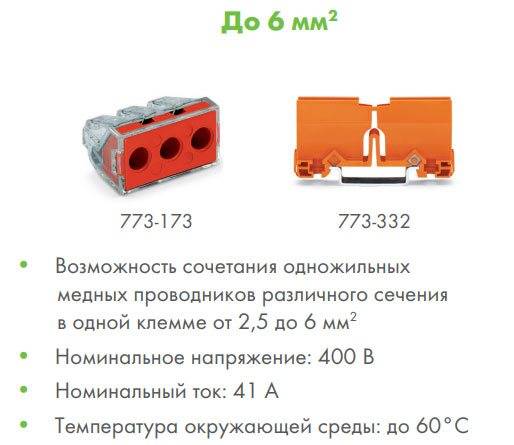

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:
Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.
Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.
Классификации и требования ГОСТ
Классификация электрических соединителей приводится в ГОСТ 10434-82, согласно которому они делятся на классы (1, 2, 3) и группы (А, Б). Помимо этого, в соответствии с действующими стандартами они различаются по типу образующегося контакта и способу фиксации жил.
Требованиями ГОСТ оговариваются условия применения различных образцов соединительных изделий и также их технические характеристики, обеспечивающие требуемое качество коммутации. Прежде чем разобраться со всеми этим вопросами, желательно ознакомиться с существующими способами соединения проводников, рекомендуемых ПУЭ.
Как соединить пайкой электрические провода
Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.
На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.
После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником
При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку. Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм²
Разновидности проводников для соединения
Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси. Изделие является гибким, его можно использовать для формирования разных веток электрической сети. Кабель предназначен для работы под напряжением от 220 до 380 В. При выборе сечения учитывают силу тока:
| Допустимая нагрузка, А | Сечение, кв. мм |
| 6 | 0,75 |
| 10 | 1 |
| 16 | 1,5 |
Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.
Для чего нужны распределительные коробки
Существует множество факторов, которые говорят в пользу существования распределительных коробок:
- энергосистему можно отремонтировать в считанные часы. Все соединения – доступны, можно без проблем найти участок, на котором перегорели провода. Если кабель прокладывался в специальные каналы (гофрированная трубка, например), то за час можно заменить вышедший из строя кабель;
- в любое время можно провести осмотр соединений. Как правило, неполадки в проводках возникают на местах соединения. Если розетка или выключатель не работают, а напряжение в сети есть, проверьте, первым делом качество соединения в распаечной коробке;
- создается наивысший уровень пожарной безопасности. Считается, что опасные места – это соединения. С использованием коробки они будут находиться в одном месте.
- минимальные временные и финансовые затраты при ремонте проводки. Не нужно искать в стенах провода, которые вышли из строя.
Можно ли соединять провода скруткой?
Традиционная «скрутка» упорно не выходит из употребления, несмотря на то, что сейчас в продаже появилось множество недорогих приспособлений, с помощью которых соединение можно сделать надежным и безопасным. Кроме того, соединители проводов удобны в использовании и выглядят эстетичнее перемотанного изолентой сплетения проводов. У «скрутки» есть и еще один существенный недостаток: объективно ее нельзя назвать ни разъемным, ни неразъемным соединением. «Скрутка» не обладает прочностью и стабильностью последнего и, в то же время, при неоднократном разъединении концы проводов портятся, что не позволяет назвать ее полноценным разъемным соединением.
Распределительная коробка. Виды и устройство. Применение и монтаж
Распределительная коробка представляет собой компактный бокс для соединения электрических проводов. Она обеспечивает эффективное и безопасное подсоединение разводки к основному кабелю питания. Ее применение решает проблему отсутствия изоляции в местах скрутки. Благодаря съемной крышке она позволяет с легкостью добраться к монтажной точке и провести ее ремонт или замену отдельных участков кабеля.
Виды и устройство коробок
Распредкоробка представляет собой круглую или прямоугольную коробку с боковыми отверстиями для ввода проводов. По способу монтажа ее конструкция бывает закрытой или открытой. Первая имеет особое строение, которое позволяет проводить установку в специально подготовленное углубление в стене. Таким образом, скрытый бокс заштукатуривается, что делает конструкцию максимально незаметной, но в то же время обеспечивает свободный доступ для проведения обслуживания проводки.
Открытая распределительная коробка монтируется на ровную поверхность стены. В нее заводятся провода, которые не прокладываются по предварительно подготовленным штробам. Такой бокс выглядит менее аккуратным, но позволяет провести более легкую разводку от основного кабеля к требуемым потребителям. Открытые боксы позволяют легко менять провода, в случае их непригодности. При этом отпадает необходимость в их вырыванию со стеной, в отличии от скрытых распредкоробок.
По степени безопасности распределительная коробка разделяется на следующие виды:
- Обычные.
- Пылезащищенные.
- Брызгозащищенные.
- Пожаростойкие.
Обычная распределительная коробка применяется для прокладки кабеля в электрических сетях на 220В. Ее использование допускается как в домашних, так и в промышленных помещениях. В таких коробках крышки не имеют уплотнительных резинок, как и боковые вводы для кабеля. Стандартные отверстия не позволяют добиться достаточной герметичности, что позволяет использовать боксы только в совершенно сухих помещениях, не контактирующих с сыростью.
Пылезащищенные боксы представляют собой более совершенную конструкцию, которые имеют уплотнительные резинки, блокирующие попадание внутрь коробки пыли. Такой тип применяется на особых объектах, где происходит образование большого количества грязи. Их часто можно встретить в производственных помещениях мельниц и на деревообрабатывающих предприятиях, где осуществляется распиловка древесины.
Брызгозащищенные коробки имеют уплотнительные резинки как на крышке, так и во вводных отверстиях для кабеля. Они создают высокую герметичность, что препятствует проникновению сырости внутрь бокса. Такой тип конструкции практически не используется в домашних помещениях, поскольку обеспечивает излишнюю защиту. Их можно встретить на пищевых предприятиях и заводах химической промышленности, где образовывается высокая концентрация пара.
Жаропрочная или как их еще называют взрывозащищенная – это распределительная коробка, которая обеспечивает не только герметизацию соединения, но и имеют в своей конструкции специальные зажимы. Использование последних обеспечивает надежное прилегание жил проводов, что препятствует образованию искры в контактах. Такие коробки применяются на промышленных объектах, которые работают с взрывоопасными веществами. Благодаря использованию пожаробезопасных боксов искра не создается, что исключает вероятность взрыва в случае увеличения опасной концентрации горючих газов, которые могли бы проникнуть внутрь коробки.
Строение
Распределительные коробки имеют различную внутреннюю конструкцию. Одни предусматривают соединение проводов путем скрутки или спайки, после чего открытые участки без изоляции защищаются специальными колпачками или изолентой. Также производители предлагают более совершенные конструкции со специальными клеммами.
Можно ли соединять провода скруткой?
Традиционная «скрутка» упорно не выходит из употребления, несмотря на то, что сейчас в продаже появилось множество недорогих приспособлений, с помощью которых соединение можно сделать надежным и безопасным. Кроме того, соединители проводов удобны в использовании и выглядят эстетичнее перемотанного изолентой сплетения проводов. У «скрутки» есть и еще один существенный недостаток: объективно ее нельзя назвать ни разъемным, ни неразъемным соединением. «Скрутка» не обладает прочностью и стабильностью последнего и, в то же время, при неоднократном разъединении концы проводов портятся, что не позволяет назвать ее полноценным разъемным соединением.
Сварка
Далее разберем более надежные виды соединения проводов. Одним из таких монтажей является сварка электрических проводников. Ее можно назвать усовершенствованной и узаконенной скруткой, ведь сварке подлежат концы проводов после их скручивания. Этот процесс может быть осуществлен двумя способами: при помощи электрической дуговой сварки и термитной. В первом случае используются металлические электроды, а во втором – специальная горючая смесь.
дуговой сваркой
Существуют специальные термитные патроны различных диаметров, внутри которых находится спрессованная горючая смесь. В ее состав входят измельченный алюминий, магний, кальций, кремний, титан и др. металлы. Этот порошок сгорает с выделением огромного количества тепла. Под его воздействием проводники, будучи помещенными в такой патрон, прочно привариваются друг к другу. Чтобы получить подобное соединение проводов, вам достаточно зачистить их от изоляции, скрутить, поместить скрутку внутрь патрона и поджечь его специальной спичкой, имеющейся в комплекте. После сварки нужно обязательно удалить шлаковый налет, образующийся в результате горения.
Естественно, путем сварки можно производить соединение проводов и кабелей только большого диаметра. Для бытовых нужд данный способ не предназначен.
Как правильно соединить медный и алюминиевый провод
Можно соединить медную и алюминиевую жилы с помощью винта, гайки и трех шайб, одна из которых – пружинная. Зачистите соединяемые провода. На болт наденьте гроверную шайбу, потом простую. Алюминиевую жилу согните колечком и наденьте следом. Накиньте простую шайбу. Наденьте согнутый кольцом медный провод. Теперь затягивайте соединение гайкой до полного выпрямления пружинной шайбы.
Более удобный способ соединения жил из разных материалов – клеммные колодки. Это изделие имеет корпус из пластика, шину и клеммы. Достаточно зачистить провод на длину 5 мм, заправить в клемму и затянуть винт. Контакт двух проводников исключен самой конструкцией клеммной колодки. Соединение необходимо помещать в распределительную коробку.
Самый быстрый и простой способ соединения проводов – пружинные клеммники Wago. Различают одноразовые и многоразовые изделия. Как понятно из названия, первые можно использовать только один раз: вставил зачищенный от изоляции конец – готово. Чтобы поменять схему сети придется срезать клеммник и соединять жилы уже другим изделием. Многоразовые «Ваго» позволяют вставлять и извлекать провода многократно.
Клеммы
Чаще всего кабельный соединитель сегодня имеет вид клемм. Их изготавливают из латуни. При этом соединяемые концы кабеля не контактируют между собой напрямую. Поэтому при помощи подобных конструкций можно коммутировать одинаковые проводники, жилы различного размера сечения, выполненные из разных материалов.
Чтобы иметь возможность создать правильный стык, требуется выбирать соответствующие разновидности клемм. Они отличаются номинальным показателем тока, а также допустимым диаметром для провода. Все характеристики клемм указаны на их корпусе.
Некоторые представленные в продаже клеммы могут иметь в своем составе специальный наполнитель. Гель препятствует процессам окисления, увеличивая надежность соединения. Клеммы бывают ножевые, пружинные, винтовые.
Клеммы
Чаще всего кабельный соединитель сегодня имеет вид клемм. Их изготавливают из латуни. При этом соединяемые концы кабеля не контактируют между собой напрямую. Поэтому при помощи подобных конструкций можно коммутировать одинаковые проводники, жилы различного размера сечения, выполненные из разных материалов.
Чтобы иметь возможность создать правильный стык, требуется выбирать соответствующие разновидности клемм. Они отличаются номинальным показателем тока, а также допустимым диаметром для провода. Все характеристики клемм указаны на их корпусе.
Некоторые представленные в продаже клеммы могут иметь в своем составе специальный наполнитель. Гель препятствует процессам окисления, увеличивая надежность соединения. Клеммы бывают ножевые, пружинные, винтовые.
Соединение скруткой
Самый простой способ для соединения проводов — это скрутка. Раньше это был самый распространенный способ, особенно при проведении проводки в жилом доме. Сейчас, согласно ПУЭ соединение проводов этим способом запрещёно. Скрутку необходимо пропаять, заварить или опрессовать. Однако эти способы соединения проводов начинается со скрутки.
Для того чтобы выполнить качественную скрутку, соединяемые провода необходимо очистить от изоляции на необходимую длину. Она составляет от 5 мм при соединении проводов у наушников до 50 мм, если необходимо соединить провода сечением 2.5 мм². Более толстые провода скруткой обычно не соединяются из-за большой жёсткости.
Провода зачищаются острым ножом, клещами для снятия изоляции (КСИ) или, после нагрева паяльником или зажигалкой, изоляция легко снимается плоскогубцами или бокорезами. Для лучшего контакта оголённые участки зачищают наждачной бумагой. Если скрутку предполагается пропаивать, то провода лучше залудить. Лудятся провода только с помощью канифоли и аналогичных флюсов. Кислотой этого делать нельзя — она разъедает проволоку и та начинает ломаться в месте пайки. Плохо помогает даже мытьё места пайки в содовом растворе. Пары кислоты заходят под изоляцию и разрушают металл.
Зачищенные концы складываются параллельно, в один пучок. Концы выравниваются вместе, крепко держатся рукой за изолированную часть и весь пучок скручивается плоскогубцами. После этого скрутка пропаивается или сваривается.
Если возникает необходимость соединить провода для увеличения общей длины, то их складывают встречно друг другу. Зачищенные участки накладываются крест-накрест друг на друга, скручиваются вместе руками и плотно докручиваются двумя плоскогубцами.
Скручивать можно только проволоку из одного металла (медную с медной, а алюминиевую с алюминиевой) и одного сечения. Скрутка из проводов разного сечения получится неровной и не обеспечит хорошего контакта и механической прочности. Даже если её пропаять или опрессовать, эти виды соединения проводов не обеспечат хорошего контакта.
Как соединить провода в распределительной коробке?
Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:
- Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
- Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
- Сечения и количества жил.
- Нагрузки в электроцепи.
Скрутка проводов в распределительной коробке
Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:
- Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
- Все проводки выравниваются по срезанному краю изоляции.
- Соединяемые жилы загибаются на 1 см под углом в 90°.
- Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
- Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.
Пайка проводов в распределительной коробке
Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:
- Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
- Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
- Скрутка должна иметь не менее двух оборотов.
- Пайка проводится равномерно, без наплывов и пропусков.
- Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.
Сварка проводов в распределительной коробке
Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:
- Провода очистить от изоляционного слоя примерно на 10 см.
- Сформировать скрутку.
- Подсоединить электрод с помощью плоскогубцев.
- Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
- После остывания проводов проверить качество сварки.
- Изолировать скрутку и уложить ее в распределительную коробку.
Опрессовка проводов в распределительной коробке
Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:
- Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
- Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
- Выступающие из коробки концы проводов обрезаются по кромку гильзы.
- Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
- Провода укладываются в коробку.
Соединение проводов в распределительной коробке клеммами
При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:
- Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
- С проводов снимаем изоляционный слой и зачищаем места проведения тока.
- Вставляем жилы внутрь каждой ячейки.
- Зажимаем клеммы при помощи специальных винтов.
- Распределительная коробка с проводами готова.
